1 IPv6 VPN přes IPv4 MPLS páteř Tomáš Bednár, BED163 Pavel Bílý, BIL208 Abstrakt: Tato práce se zabývá vytvořením VPN spojů mezi klientskými sítěmi pracujícími s adresami IPv6 skrze IPv4 MPLS páteř poskytovatele. Jsou zde uvedeny základní informace týkající vybudování VPN a dále je zde podrobně rozebrán postup nakonfigurování sítě umožňující vybudovat IPv6 VPN spojení přes IPv4 páteř provozující MPLS. Klíčová slova: IPv6, VPN, MPLS, VRF, BGP 1 VPN a MPLS Ověření funkčnosti IPv6 VPN Ověřená konfigurace routerů a pracovních stanic Výpisy z konzole Router RA Router RB Router RC Výpisy z programu WireShark Linka mezi routery RD RC Linka mezi routery RD RG Ping mezi klientskými stanicemi Závěr Použitá literatura...22 leden /22

2 1 VPN a MPLS VPN (Virtual Private Network) je síťové propojení mezi dvěma i více lokalitami přes sdílenou infrastrukturu (Internet). Hlavní význam je ten, že se přes veřejnou síť vybuduje spojení, které uživatelům umožní přístup do privátní sítě (firemní, školní apod.), aniž by byli k této sítí přímo připojeni. (viz. obr. 1). Jelikož je VPN často využíváno právě pro přístup k citlivým privátním zdrojům a datům, je nutné přenos dat zabezpečit. To je možné provést např. pomocí IPsec a SSL/TLS. Obrázek 1: VPN v rámci internetu (Zdroj: wikipedia.org) V tomto projektu budeme vytvářet IPv6 VPN spojení mezi lokalitami, ve kterých jsou připojeny klientské stanice. Veřejná infrastruktura ještě zdaleka nefunguje na bázi IPv6. Proto je zapotřebí vyřešit, jakým způsobem propojit privátní IPv6 sítě přes síť poskytovatele fungující na bázi IPv4. V rámci projektu budeme realizovat MPLS/VPN vybudovanou mezi hraničními routery páteřní sítě (viz obrázek 2). Obrázek 2: MPLS/VPN (Zdroj: cisco.com) Na obrázku 2 mezi hraničními routery PE (Provider Edge) se uvnitř IPv4 sítě poskytovatele provozuje MPLS (Multiprotocol Label Switching). MPLS se využívá v sítích poskytovatele, protože umožňuje rychlejší směrování procházejících paketů. Pro směrování paketů uvnitř MPLS sítě se nevyužívají klasické směrovací tabulky, ale ke každému provozu je přiřazena značka (label) a na základě značky uvnitř paketu se určí, kterým rozhraním bude paket vyslán. Jednotlivé lokality jsou připojeny k páteřní síti poskytovatele fyzickou linkou mezi PE a CE (Customer Edge) routery. Mezi lokalitami, které chceme propojit, se vybuduje VPN spojení. Aby bylo možné směrovat pakety mezi jednotlivými lokalitami, musí být na rozhraní hraničního routeru MPLS sítě vedoucímu k CE routeru přiřazena instance VRF (Virtual Routing and Forwarding). Pro každou lokalitu se vytváří jedna VRF instance, pomocí které se nastaví, které sítě v dané lokalitě, mají být přístupné v rámci VPN spojení. VRF instance je nutné rozdistribuovat mezi všemi hraničními routery, patřících ke konkrétní VPN. K tomuto účelu se využívá protokol BGP, pomocí kterého se mezi všemi hraničními routery vybudují sousedské vazby. leden /22

3 2 Ověření funkčnosti IPv6 VPN Pro ověření funkčnosti IPv6 VPN přes IPv4 MPLS páteř jsme sestavili topologii, která je uvedena na obrázku 3. Topologie se skládá ze sedmi routerů a tří pracovních stanic. Routery RA, RB, RC a RG byly typu CISCO 2801 a byl na nich nainstalován IOS ve verzi 12.4(24)T3. Router RD byl typu CISCO 2811 a byl na něm nainstalován IOS ve verzi 12.4(24)T2. Zbývající dva routery RE a RF byly typu CISCO 1812 a byl na nich nainstalován IOS ve verzi 12.4(11)T1. Na klientských stanicích byl nainstalován operační systém Ubuntu Obrázek 3: Použitá topologie Na začátku konfigurace routerů jsme jako první povolili směrování IPv6 unicast provozu pomocí příkazu ipv6 unicast-routing, čímž jsme ověřili, že použité routery podporují protokol IPv6. Poté následovalo nakonfigurování IPv4 a IPv6 adres na jednotlivých rozhraních routerů podle obrázku 3. Jako směrovací protokol pro IPv4 páteř jsme použili OSPF. Routery RA, RB, RC a RD jsme umístili do jediné oblasti, a to area 0. Co se týče částí sítě s IPv6 adresami, tak jsme použili statické směrování. Dále bylo zapotřebí nakonfigurovat klientské stanice, kde bylo nutné nastavit IPv6 adresu a výchozí bránu, kterou je rozhraní CE routeru, ke kterému je daná stanice připojena. Po otestování funkčnosti dosavadní konfigurace jsme přešli ke konfiguraci MPLS a samotného VPN spojení. Nejdříve jsme nakonfigurovali MPLS v páteři. Poté jsme na PE routerech páteřní sítě (RA, RB a RC) nadefinovali VRF instance. V nich jsme nastavili, pod jakým označením mají směrovače přijímat směrovací informace od jiných routerů a pod jakým označením má router předávat dál informace o sítích dostupných přes daný router. Což je znázorněno následující konfigurací. Zde konkrétně pro router RA: vrf definition VRFA rd 1:1 route-target export 1:1 route-target import 1:1 address-family ipv4 -address-family address-family ipv6 -address-family Takto vytvořenou instanci jsme přiřadili na rozhraní vedoucí do lokality, ve které chceme vybudovat VPN spojení. To znamená na rozhraní PE routeru směřujícím k CE routeru. Poté jsme na PE routerech nakonfigurovali BGP (Border Gateway Protocol), abychom mezi nimi mohli předávat VRF instance. Bylo tedy nutné nakonfigurovat sousedské vazby mezi všemi PE routery, a to způsobem každý s každým (full mesh). Sousedská vazba se vytváří na rozhraní PE routeru náležícího do IPv4 páteře. Pro tento účel jsme použili loopback rozhraní, což je výhodné v případě, kdy dojde k výpadku fyzické linky. Pokud bychom tedy měli v rámci IPv4 páteře více fyzických linek jdoucích k danému routeru, neztratili bychom s ním sousedskou vazbu, jelikož by k němu stále existovala jiná fyzická cesta. leden /22

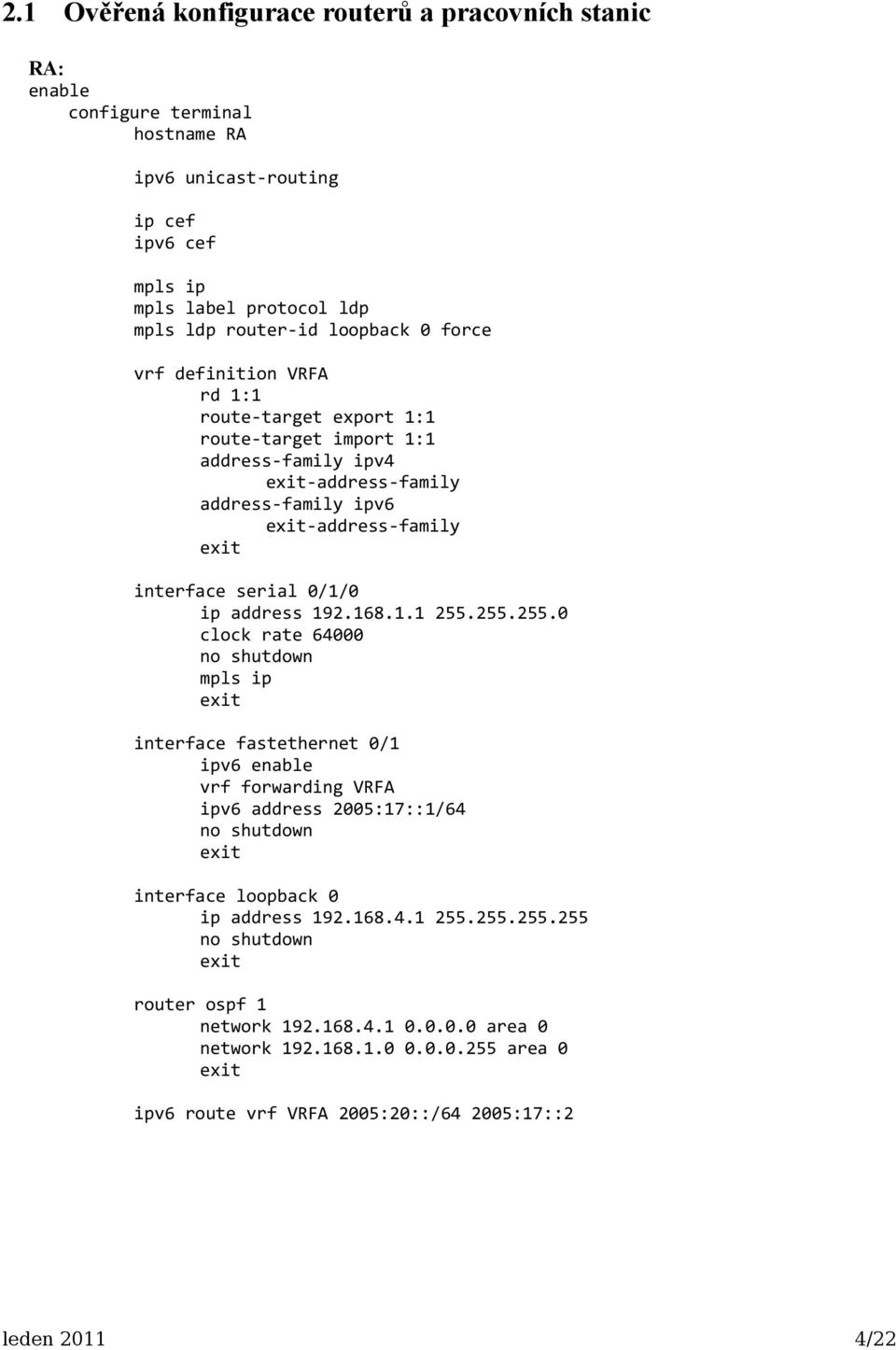

4 2.1 Ověřená konfigurace routerů a pracovních stanic RA: enable configure terminal hostname RA ipv6 unicast-routing ip cef ipv6 cef mpls ip mpls label protocol ldp mpls ldp router-id loopback 0 force vrf definition VRFA rd 1:1 route-target export 1:1 route-target import 1:1 address-family ipv4 -address-family address-family ipv6 -address-family interface serial 0/1/0 ip address clock rate mpls ip interface fastethernet 0/1 ipv6 enable vrf forwarding VRFA ipv6 address 2005:17::1/64 interface loopback 0 ip address router ospf 1 network area 0 network area 0 ipv6 route vrf VRFA 2005:20::/ :17::2 leden /22

5 router bgp 1 no bgp default ipv4-unicast bgp log-neighbor-changes neighbor PE peer-group neighbor PE remote-as 1 neighbor PE update-source loopback 0 neighbor peer-group PE neighbor peer-group PE address-family ipv4 redistribute connected redistribute static no auto-summary no synchronization -address-family address-family vpnv6 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family vpnv4 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family ipv4 vrf VRFA redistribute connected redistribute static no synchronization -address-family address-family ipv6 vrf VRFA redistribute connected redistribute static no synchronization -address-family leden /22

6 RB: enable configure terminal hostname RB ipv6 unicast-routing ip cef ipv6 cef mpls ip mpls label protocol ldp mpls ldp router-id loopback 0 force vrf definition VRFB rd 1:1 route-target export 1:1 route-target import 1:1 address-family ipv4 -address-family address-family ipv6 -address-family interface serial 0/1/0 ip address clock rate mpls ip interface fastethernet 0/1 ipv6 enable vrf forwarding VRFB ipv6 address 2005:18::1/64 interface loopback 0 ip address router ospf 1 network area 0 network area 0 ipv6 route vrf VRFB 2005:21::/ :18::2 leden /22

7 router bgp 1 no bgp default ipv4-unicast bgp log-neighbor-changes neighbor PE peer-group neighbor PE remote-as 1 neighbor PE update-source loopback 0 neighbor peer-group PE neighbor peer-group PE address-family ipv4 redistribute connected redistribute static no auto-summary no synchronization -address-family address-family vpnv6 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family vpnv4 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family ipv4 vrf VRFB redistribute connected redistribute static no synchronization -address-family address-family ipv6 vrf VRFB redistribute connected redistribute static no synchronization -address-family leden /22

8 RC: enable configure terminal hostname RC ipv6 unicast-routing ip cef ipv6 cef mpls ip mpls label protocol ldp mpls ldp router-id loopback 0 force vrf definition VRFC rd 1:1 route-target export 1:1 route-target import 1:1 address-family ipv4 -address-family address-family ipv6 -address-family interface fastethernet 0/0 ip address mpls ip interface fastethernet 0/1 ipv6 enable vrf forwarding VRFC ipv6 address 2005:19::1/64 interface loopback 0 ip address router ospf 1 network area 0 network area 0 ipv6 route vrf VRFC 2005:22::/ :19::2 leden /22

9 router bgp 1 no bgp default ipv4-unicast bgp log-neighbor-changes neighbor PE peer-group neighbor PE remote-as 1 neighbor PE update-source loopback 0 neighbor peer-group PE neighbor peer-group PE address-family ipv4 redistribute connected redistribute static no auto-summary no synchronization -address-family address-family vpnv6 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family vpnv4 neighbor PE send-community extended neighbor activate neighbor activate -address-family address-family ipv4 vrf VRFC redistribute connected redistribute static no synchronization -address-family address-family ipv6 vrf VRFC redistribute connected redistribute static no synchronization -address-family leden /22

10 RD: enable configure terminal hostname RD ip cef mpls ip mpls label protocol ldp mpls ldp router-id loopback 0 force interface serial 0/0/0 ip address clock rate mpls ip interface serial 0/0/1 ip address clock rate mpls ip interface fastethernet 0/1 ip address mpls ip interface loopback 0 ip address router ospf 1 network area 0 network area 0 network area 0 network area 0 leden /22

11 RE: enable configure terminal hostname RE ipv6 unicast-routing interface fastethernet 0 ipv6 enable ipv6 address 2005:20::1/64 interface fastethernet 1 ipv6 enable ipv6 address 2005:17::2/64 ipv6 route ::/0 2005:17::1 RF: enable configure terminal hostname RF ipv6 unicast-routing ip cef ipv6 cef interface fastethernet 0 ipv6 enable ipv6 address 2005:21::1/64 interface fastethernet 1 ipv6 enable ipv6 address 2005:18::2/64 ipv6 route ::/0 2005:18::1 leden /22

12 RG: enable configure terminal hostname RG ipv6 unicast-routing ip cef ipv6 cef interface fastethernet 0/0 ipv6 enable ipv6 address 2005:22::1/64 interface fastethernet 0/1 ipv6 enable ipv6 address 2005:19::2/64 ipv6 route ::/0 2005:19::1 Pracovní stanice PC-A: ifconfig eth0 inet6 add 2005:20::100/64 route -inet6 add default gateway 2005:20::1 Pracovní stanice PC-B: ifconfig eth0 inet6 add 2005:21::200/64 route -inet6 add default gateway 2005:21::1 Pracovní stanice PC-C: ifconfig eth0 inet6 add 2005:22::300/64 route -inet6 add default gateway 2005:22::1 leden /22

13 3 Výpisy z konzole Pro výpisy z konzolí jednotlivých PE routerů jsme použili tyto příkazy: show ipv6 route vrf <vrf_name> směrovací informace příslušné VRF instance show bgp vpnv6 unicast all labels VPN značky asociované s VPN-IPv6 cestami show mpls forwarding-table použité MPLS značky pro přeposílání jednotlivých paketů traceroute vrf <vrf_name> <ipv6_add> trasovací informace k cílové IP adrese z příslužné VRF instance 3.1 Router RA RA - show ipv6 route vrf VRFA V následující výpise jsou všechny směrovací informace VRF tabulky PE routeru (RA). Jelikož je VRF instance vytvořena na rozhraní směřujícím k CE routeru, je zde jako přímo připojená síť vidět pouze 2005:17::/64. Dále je zde vidět staticky nakonfigurovaná cesta do sítě za CE routerem 2005:20::/64. Nejzajímavější však jsou směrovací infromace získané pomocí vytvořených sousedských vazeb BGP (označeny kódem B). Jsou zde uvedeny čtyři tyto směrovací informace, a to do všech sítí, které se nachází za PE routery. Ty jsou tedy nepřímo připojeny a jako IP adresa, přes kterou se do nich dá dostat (via), je uvedena IP adresa loopbacku patříčného PE routeru. RA#show ipv6 route vrf VRFA IPv6 Routing Table - VRFA - 8 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, M - MIPv6, R - RIP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 C 2005:17::/64 [0/0] via FastEthernet0/1, directly connected L 2005:17::1/128 [0/0] via FastEthernet0/1, receive B 2005:18::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected B 2005:19::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected S 2005:20::/64 [1/0] via 2005:17::2 B 2005:21::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected B 2005:22::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected L FF00::/8 [0/0] via Null0, receive leden /22

14 RA - show bgp vpnv6 unicast all labels V následujícím výpise je zobrazeno, jaký next hop bude použit pro dosažení konkrétní VPN sítě. Také jsou zde vidět vstupní a výstupní značky pro tyto jednotlivé sítě. Výstupní značky (21 a 22) zde slouží pro určení cílové sítě za PE routerem, na který se paket přenese skrze MPLS páteř pomocí, k tomu určených, jiných značek. Za povšimnutí stojí formát next hop adres. Jedná se totiž o IPv4 adresy použitých loopbacků, které jsou namapované na IPv6 adresy. Je to z toho důvodu, že používáme VPN sítě s IPv6 adresami, a tudíž jsou VRF instance vytvořeny na rozhraních PE routerů s IPv6 adresami. RA#sh bgp vpnv6 unicast all labels Network Next Hop In label/out label Route Distinguisher: 1:1 (VRFA) 2005:17::/64 :: 20/nolabel(VRFA) 2005:18::/64 ::FFFF: nolabel/ :19::/64 ::FFFF: nolabel/ :20::/64 :: 21/nolabel 2005:21::/64 ::FFFF: nolabel/ :22::/64 ::FFFF: nolabel/22 RA - show mpls forwarding-table V tomto výpise je vidět, pro které příchozí MPLS značky a sítě se používá která odchozí MPLS značka. V odchozím směru se vyskytují nejen konkrétní značky, se kterými jsou pakety odeslány, ale také informace, která říká, že se značka z paketu odebere (Pop Label) nebo se vůbec nepoužije (No Label). Řádky se značkou No Label tedy znamenají, že cílová síť je již přímo připojená. Navíc je u nich zobrazeno písmeno [V], což znamená, že se jedná o síť, která je součástí VRF. Co se týče řádků se značkou Pop Label, tak ty znamenají, že router RA je již předposledním routerem na cestě do cílové sítě, a tudíž sám značku odebere, protože v posledním routeru na cestě (RC) se již bude směrovat přímo podle IP adresy. Řádky s odchozími značkami 16 a 18 jsou tedy jediné, ve kterých se pakety odesílají s příslušnou značkou, kterou se router dozvěděl od routeru RC pomocí LDP. Tyto značky tedy, na rozdíl od značek ve výpise show bgp vpnv6 unicast all labels, neslouží pro identifikaci sítě v rámci VRF instance PE routeru, ale slouží pro samotný transport MPLS. Jinými slovy tedy určují, na který PE router bude paket přeposlán. RA#show mpls forwarding-table Local Outgoing Prefix Bytes Label Outgoing Next Hop Label Label or VC or Tunnel Id Switched interface 16 Pop Label /32 0 Se0/1/0 point2point /32 0 Se0/1/0 point2point 19 Pop Label /24 0 Se0/1/0 point2point 20 No Label 2005:17::/64[V] aggregate/vrfa 21 No Label 2005:20::/64[V] 6726 Fa0/1 2005:17::2 23 Pop Label /24 0 Se0/1/0 point2point /32 0 Se0/1/0 point2point leden /22

15 RA - traceroute vrf VRFA 2005:21::200 V tomto výpise je zobrazena trasovací informace z VRF instance PE routeru (RA) až ke klientské stanici. Jako první je zobrazena adresa , která je ale opět namapovaná na IPv6 adresu. V závorce jsou pak vidět značky, se kterými byl paket odeslán. První značka (16) slouží pro přeposlání paketu na cílový PE router (RB) a druhá značka (22) pak identifikuje cílovou síť v rámci VRF instance tohoto routeru. Na druhém řádku je již uvedena IPv6 adresa PE routeru, na které běží VRF instance a podle značky (22) tento router již ví, do které cílové sítě paket směrovat. Třetí a čtvrtý řádek již neobsahují žádnou značku, protože za PE routery se již MPLS nepoužívá. RA#traceroute vrf VRFA 2005:21::200 Type escape sequence to abort. Tracing the route to 2005:21::200 1 ::FFFF: [MPLS: Labels 16/22 Exp 0] 88 msec 88 msec 92 msec :18::1 [MPLS: Label 22 Exp 0] 68 msec 68 msec 68 msec :18::2 44 msec 44 msec 44 msec :21:: msec 64 msec 48 msec RA - traceroute vrf VRFA 2005:21::300 Tento výpis je podobný předchozímu, pouze se zde trasuje cesta k druhé klientské stanici. Za povšimnutí stojí, že značka identifikující síť v rámci VRF instance PE routeru je stejná jako v předchozím případě (22), ale změnila se pouze značka určující cílový PE router (18). Tomuto totiž nic nebrání, neboť další router na cestě (RC) jako první paket přeposílá právě podle změněné značky (18) a na nezměněnou značku (22) se dívá až cílový PE router. Pro něj se tato značka, v rámci své konfigurace, jeví opět jako unikátní, a tedy ví, do jaké sítě bude paket směrovat. RA#traceroute vrf VRFA 2005:22::300 Type escape sequence to abort. Tracing the route to 2005:22::300 1 ::FFFF: [MPLS: Labels 18/22 Exp 0] 36 msec 36 msec 36 msec :19::1 [MPLS: Label 22 Exp 0] 36 msec 36 msec 32 msec :19::2 20 msec 20 msec 20 msec :22:: msec 24 msec 24 msec RA - traceroute vrf VRFA 2005:19::1 V posledním trasovacím výpise se trasuje cesta na rozhraní jednoho z PE routerů. Za povšimnutí stojí, že značka identifikující cílový PE router je stejná jako v předchozím trasovacím výpise (18), ale změnila se zde značka identifikující síť v rámci VRF instance PE routeru (21). Cílový PE router tedy bude směrovat paket do jiné sítě než v předchozím případě se značkou (22). RA#traceroute vrf VRFA 2005:19::1 Type escape sequence to abort. Tracing the route to 2005:19::1 1 ::FFFF: [MPLS: Labels 18/21 Exp 0] 36 msec 36 msec 36 msec :19::1 24 msec 20 msec 20 msec leden /22

16 3.2 Router RB Výpisy konzole jsou stejné jako v případě RA, tudíž již nebudou slovně popsány. RB - show ipv6 route vrf VRFB RB#show ipv6 route vrf VRFB IPv6 Routing Table - VRFB - 8 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, M - MIPv6, R - RIP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 B 2005:17::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected C 2005:18::/64 [0/0] via FastEthernet0/1, directly connected L 2005:18::1/128 [0/0] via FastEthernet0/1, receive B 2005:19::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected B 2005:20::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected S 2005:21::/64 [1/0] via 2005:18::2 B 2005:22::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected L FF00::/8 [0/0] via Null0, receive RB - show bgp vpnv6 unicast all labels RB#show bgp vpnv6 unicast all labels Network Next Hop In label/out label Route Distinguisher: 1:1 (VRFB) 2005:17::/64 ::FFFF: nolabel/ :18::/64 :: 21/nolabel(VRFB) 2005:19::/64 ::FFFF: nolabel/ :20::/64 ::FFFF: nolabel/ :21::/64 :: 22/nolabel 2005:22::/64 ::FFFF: nolabel/22 RB - show mpls forwarding-table RB#show mpls forwarding-table Local Outgoing Prefix Bytes Label Outgoing Next Hop Label Label or VC or Tunnel Id Switched interface 16 Pop Label /32 0 Se0/1/0 point2point 18 Pop Label /24 0 Se0/1/0 point2point /32 0 Se0/1/0 point2point 20 Pop Label /24 0 Se0/1/0 point2point 21 No Label 2005:18::/64[V] aggregate/vrfb 22 No Label 2005:21::/64[V] Fa0/1 2005:18:: /32 0 Se0/1/0 point2point leden /22

17 RB - traceroute vrf VRFB 2005:20::100 RB#traceroute VRF VRFB 2005:20::100 Type escape sequence to abort. Tracing the route to 2005:20::100 1 ::FFFF: [MPLS: Labels 17/21 Exp 0] 88 msec 88 msec 88 msec :17::1 [MPLS: Label 21 Exp 0] 68 msec 68 msec 68 msec :17::2 44 msec 44 msec 44 msec :20:: msec 44 msec 48 msec RB - traceroute vrf VRFB 2005:22::300 RB#traceroute VRF VRFB 2005:22::300 Type escape sequence to abort. Tracing the route to 2005:22::300 1 ::FFFF: [MPLS: Labels 18/22 Exp 0] 36 msec 36 msec 36 msec :19::1 [MPLS: Label 22 Exp 0] 36 msec 36 msec 36 msec :19::2 24 msec 24 msec 24 msec :22:: msec 24 msec 24 msec RB - traceroute vrf VRFB 2005:17::1 RB#traceroute VRF VRFB 2005:17::1 Type escape sequence to abort. Tracing the route to 2005:17::1 1 ::FFFF: [MPLS: Labels 17/20 Exp 0] 88 msec 92 msec 88 msec :17::1 44 msec 44 msec 44 msec leden /22

18 3.3 Router RC Výpisy konzole jsou stejné jako v případě RA, tudíž již nebudou slovně popsány. RC - show ipv6 route vrf VRFC RC#show ipv6 route vrf VRFC IPv6 Routing Table - VRFC - 8 entries Codes: C - Connected, L - Local, S - Static, U - Per-user Static route B - BGP, M - MIPv6, R - RIP, I1 - ISIS L1 I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary, D - EIGRP EX - EIGRP external O - OSPF Intra, OI - OSPF Inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2 ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2 B 2005:17::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected B 2005:18::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected C 2005:19::/64 [0/0] via FastEthernet0/1, directly connected L 2005:19::1/128 [0/0] via FastEthernet0/1, receive B 2005:20::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected B 2005:21::/64 [200/0] via %Default-IP-Routing-Table, indirectly connected S 2005:22::/64 [1/0] via 2005:19::2 L FF00::/8 [0/0] via Null0, receive RC - show bgp vpnv6 unicast all labels RC#show bgp vpnv6 unicast all labels Network Next Hop In label/out label Route Distinguisher: 1:1 (VRFC) 2005:17::/64 ::FFFF: nolabel/ :18::/64 ::FFFF: nolabel/ :19::/64 :: 21/nolabel(VRFC) 2005:20::/64 ::FFFF: nolabel/ :21::/64 ::FFFF: nolabel/ :22::/64 :: 22/nolabel RC - show mpls forwarding-table RC#show mpls forwarding-table Local Outgoing Prefix Bytes Label Outgoing Next Hop Label Label or VC or Tunnel Id Switched interface 16 Pop Label /32 0 Fa0/ No Label 2005:19::/64[V] 570 aggregate/vrfc 22 No Label 2005:22::/64[V] 1986 Fa0/1 2005:19:: /32 0 Fa0/ /32 0 Fa0/ Pop Label /24 0 Fa0/ Pop Label /24 0 Fa0/ leden /22

19 RC - traceroute vrf VRFC 2005:20::100 RC#traceroute vrf VRFC 2005:20::100 Type escape sequence to abort. Tracing the route to 2005:20::100 1 ::FFFF: [MPLS: Labels 17/21 Exp 0] 52 msec 52 msec 56 msec :17::1 [MPLS: Label 21 Exp 0] 36 msec 36 msec 36 msec :17::2 20 msec 36 msec 24 msec :20:: msec 24 msec 24 msec RC - traceroute vrf VRFC 2005:21::200 RC#traceroute vrf VRFC 2005:21::200 Type escape sequence to abort. Tracing the route to 2005:21::200 1 ::FFFF: [MPLS: Labels 16/22 Exp 0] 56 msec 52 msec 52 msec :18::1 [MPLS: Label 22 Exp 0] 36 msec 36 msec 36 msec :18::2 24 msec 24 msec 24 msec :21:: msec 32 msec 32 msec RC - traceroute vrf VRFC 2005:17::1 RC#traceroute vrf VRFC 2005:17::1 Type escape sequence to abort. Tracing the route to 2005:17::1 1 ::FFFF: [MPLS: Labels 17/20 Exp 0] 56 msec 52 msec 52 msec :17::1 24 msec 24 msec 40 msec leden /22

20 4 Výpisy z programu WireShark Stanici se spuštěným wiresharkem jsme postupně připojili na dvě místa sítě. Nejprve mezi routery RC a RD a poté mezi routery RD a RG. Jak se dalo očekávat, tak mnohem zajímavější byl provoz mezi routery RC a RD, kde bylo možné v paketech vidět použité MPLS značky. 4.1 Linka mezi routery RD RC Ping mezi stanicemi ve směru PC-A > PC-C V zachyceném paketu na obrázku 4 je vidět vložená MPLS hlavička obsahující značku 22. Tuto značku do paketu vložil PE router (RA), což přesně odpovídá záznamu ve výpise show bgp vpnv6 unicast all labels tohoto routeru. Tato značka slouží na PE routeru pro identifikaci sítě v rámci VRF instance a nasměrování paketu do správné sítě. Obrázek 4: Ping z PC-A na PC-C Ping mezi stanicemi ve směru PC-C > PC-A V zachyceném paketu na obrázku 5 směřujícím v opačném směru je situace o něco zajímavější. Zde jsou již v paketu dvě MPLS hlavičky. První z nich (bráno od spodu) obsahuje značku 21, která slouží, stejně jako v předchozím případě, pro identifikaci sítě v rámci VRF instance cílového PE routeru. Druhá hlavička se značkou 17 pak slouží pro transport MPLS a určuje tedy konkrétně cestu skrz páteř na příslušný PE router. Obě značky do paketu vložil PE routeru (RC) a jejich hodnoty odpovídají záznamům ve výpisech show bgp vpnv6 unicast all labels a show mpls forwarding-table tohoto routeru. MPLS hlavičky se do paketu vkládají systémem LIFO. Jako první tedy byla vložena značka 21 a jako druhá 17. Při průchodu sítí se pak MPLS hlavičky zpracovávají od té poslední. Jako první se tedy zpracuje hlavička ze značkou 17 a až potom hlavička ze značkou 21. Což odpovídá průchodu paketu sítí. Obrázek 5: Ping z PC-C na PC-A leden /22
