1 Podniková norma Nákup řeziva Verze: N020-6 Aktualizace: Správce normy: Ing. Miroslav Roubal 1

2 MATERIÁLOVÉ POŽADAVKY Materiál Materiálem pro dodávky je bukové a habrové řezivo. Rozměry Tloušťka: Šířka řeziva: Fakturační 22 mm, pořezová 25+1 mm /maximální 30 mm, (vzduchosuché 23 mm) Minimální šířka desky dle kvality. Délka řeziva: 3 a 4 m. Délkový nadměrek minimálně 2%. Vlhkost: Řezivo se dodává čerstvé, po dohodě vzduchosuché (30 ± 3%). Jakost: (rozlišujeme tyto třídy jakosti) B Boční řezivo bez zapaření, bez trhlin. U řeziva délky 4 m povolena maximálně 2 vady na jednu desku do velikosti maximálně 8 cm. U řeziva délky 3 m povolena maximálně 1 vada na jednu desku do velikosti maximálně 8 cm. Další vady nepovoleny, bonifikace dalších vad nepovolena. Povolené vady nebonifikujeme a neřešíme polohu a vzdálenosti mezi nimi. Pokud je vada umístěna do vzdálenosti 10 cm (včetně velikosti vady) od kraje, nejedná se o vadu. Záběh zdravého světlého jádra je povolen maximálně do 10 % objemu desky. Minimální šířka desky 13 cm. Bonifikovat můžeme pouze tvarové a rozměrové nedostatky (záběh jádra, prořez, křivost, minimální šířku, apd.), maximálně do 20 % objemu desky, jinak musí být deska zatříděna do nižší kvality. C Boční řezivo bez zapaření. U řeziva délky 4 m povoleny maximálně 3 vady na jednu desku do velikosti max. 10 cm. U řeziva délky 3 m povoleny maximálně 2 vady na jednu desku do velikosti max. 10 cm. Povolené vady nebonifikujeme a neřešíme polohu a vzdálenosti mezi nimi. Pokud je vada umístěna do vzdálenosti 10 cm (včetně velikosti vady) od kraje, nejedná se o vadu. V případě výskytu více vad než jsou povolené, je nutno všechny povolené i nepovolené vady bonifikovat podle předepsaných pravidel, bonifikace sečíst a součet bonifikací nesmí být více než 35 % objemu desky. Rozestup vad musí být minimálně 40 cm, je-li vzdálenost menší, bonifikujeme součet velikostí vad + rozestup mezi nimi. V případě, že vada je umístěna od kraje méně než 40 cm, musíme bonifikovat součet velikosti vady + vzdálenost od kraje. Záběh zdravého světlého jádra je povolen maximálně do 15 % objemu desky. Trhliny maximálně 1/5 délky kusu. Minimální šířka desky 10 cm. Měření: Tloušťka posuvným měřítkem, šířka a délka pásmem nebo metrem. Tloušťka je průměrná hodnota ze třech měření (kraj, střed, kraj). Deska nesmí být prořezaná, tloušťka musí být v celém průběhu stejná, maximální rozdíl do 1 mm pořezové tloušťky. Šířka se měří ve středu desky se zohledněním sbíhavosti, měříme čistou šířku materiálu bez oblin, s přídavkem na sesychání, který je pro desky šířky do 25 cm 1 cm u šířky nad 25 cm je 2 cm. Délka se měří ve středu desky, pokud není délkový nadměrek minimálně 2%, je nutno desku délkově bonifikovat. V balíku je uložena jen jedna délka, případně délkově bonifikované kusy. Každá deska musí řádně ležet na všech prokladech. Nepřesné měření je důvodem k uplatňování množstevní náhrady. Kvalita dodávek: Celkové množství a zastoupení jakostních tříd, dle dohody. Zjistí li se více jak 5% nepřípustných kusů oproti kvalitě uvedené shora, má odběratel právo uplatňovat vady požadovat dobropis nebo náhradní plnění. Zjistí li se více jak 10 % nepřípustných kusů oproti kvalitě uvedené shora, má odběratel právo dodávku vrátit na náklady dodavatele. Popis a značení bonifikace: Každá deska má na sobě čitelné označení středové šířky. Délku jen v případě je-li provedena délková bonifikace (příčná čára přes šířku desky). Šířková bonifikace se označuje dvěma podélnými čárami (=), stoupání po 1 cm, provádíme jen pro vady nacházející se převážně ve větší části šířky prkna (skupiny drobných součků, záběh zamodrání, dlouhý zárost, záběh jádra, apd.). Délková bonifikaci se provádí ve stoupání po 10 cm. Budou-li na prkně provedeny součty bonifikací délkových nebo šířkových, budou všechny bonifikované vady označeny stejně příčnou nebo podélnou čárou. 2

Vlhkost: Řezivo se dodává čerstvé, po dohodě vzduchosuché (30 ± 3%). Jakost: (rozlišujeme tyto třídy jakosti) B Boční řezivo bez zapaření, bez trhlin.

3 Vadou rozumíme hlavně suky, zárosty, očka, skupiny oček, svalovitost, poškození hmyzem, průběh vláken (točitost, odklon, svalovitost), drobné shluky součků a zárostů, tzv. materiál nepoužitelný na výrobu přířezů. Příklady posuzování a bonifikace vad dle obrázku. Výpočet objemu: Objem řeziva se vypočítává s přesností na 0,001 m3. Uložení řeziva: Desky uložit do balíků pravou stranou nahoru. Desky uložit na celou základnu balíku (tj. využít šířku balíku 1,10-1,20 m, první a poslední řadu seskládat na požadovanou šířku bez mezer (aby po spáskování a manipulaci zůstal zachovaný tvar balíku = šířka 1,10-1,20 m), v dalších řadách můžou být vzduchové mezery. Svazky řeziva jsou jednostranně začeleny. Řezivo je řádně očištěno od pilin a jiných nečistot. Řezivo uložit do balíků o rozměrech, šířka 1,10-1,20 m, výška 1,05-1,10 m. Na proložení řeziva použít 100% kvalitní proklady o rozměrech 24 x 24 x 1100 mm (maximálně 25x50x1120mm). Proložení řeziva, použití a poloha prokladů dle nákresu. Každý balík řeziva je pro nakládku, vykládku a přepravu řádně zatažen (plastovou nebo ocelovou páskou v místech dle nákresu). Každý balík řeziva musí být při přepravě podložen minimálně 3 kusy prokladů. Každý balík řeziva je opatřen nesmazatelným popisem, totožným s dodacím listem. Desky do balíku uložit v co největším vytížení. První a poslední řaduv balíku seskládat na požadovanou šířku balíku. Při skladování balíků před odvozem, musí být balík ze shora zakryt proti povětrnostním vlivům (krajové odkorky, plech, fólie, apd.). Nepřesné uložení řeziva je důvodem k uplatňování množstevní náhrady. Dodací list: Musí obsahovat pro naše potřeby: číslo balíku, druh řeziva, rozměr, kvalitu, počet kusů v balíku, kubaturu balíku, celkovou kubaturu. Označení balíků Každý balík, musí být jednoznačně identifikovatelný a musí být označena štítkem, který je uložen v plastové kapse (možno zakoupit například na Tento štítek bude na každém balíku pevně připevněn (rýsováček, hřebík, spona apod.) z čela balíku cca 40 cm od horní na střed. Štítek bude vyplněn obyčejnou silnou tužkou, popřípadě natištěn na tiskárně. Vyplnění štítku Číslo balíku: Bude se jednat o pořadové číslo v nekonečné řadě. To znamená, že první dodávka od dodavatele bude mít 15 palet, tak čísla paletu budou od 1 do 15. Druhá dodávka bude mít 17 palet první, paleta z této dodávky bude pokračovat pořadovým číslem 16 až do 32. Dále každou další dodávku bude číslo pokračovat. Číslo na paletě musí souhlasit s číslem na dodacím listu. Bude prováděna kontrola množství. Dodavatel: Zde si každý dodavatel předtiskne jméno své firmy Dodavatel (B-Z): Každý dodavatel od nás obdrží písmenko. Toto písmeno se bude uvádět na každé kartě. Toto číslo tvoří tzv. skladovou položku na skladě v počítači. V tomto případě je skladová položka BRH (značící, že se jedná o řezivo habrové od dodavatele B). Pokud by stejný dodavatel dodal bukové, bude kód BRB. B-buk/H-habr: V tomto políčku bude uveden druh dřeva, o jaký se jedná H habr, B-buk. M3 uvede se množství řeziva v balíku. Rozměr/Kvalita zde se uvede, jaký rozměr desek je v balíku a v jaké kvalitě je řezivo v balíku. Datum: Datum dodávky. Pozor datum musí souhlasit s datumem na dodacím listu. 3

Uložení řeziva: Desky uložit do balíků pravou stranou nahoru. Desky uložit na celou základnu balíku (tj.

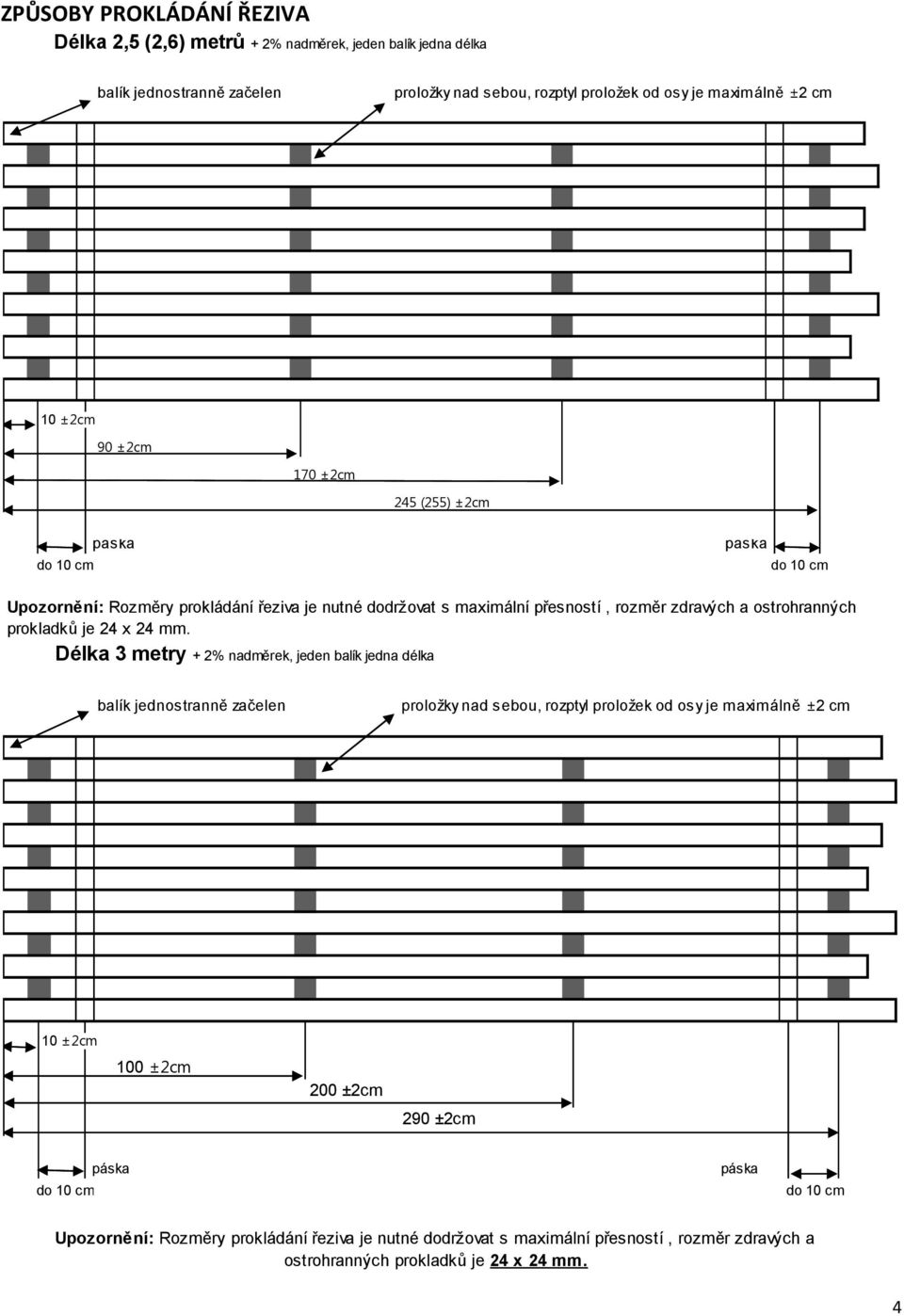

4 ZPŮSOBY PROKLÁDÁNÍ ŘEZIVA Délka 2,5 (2,6) metrů + 2% nadměrek, jeden balík jedna délka balík jednostranně začelen proložky nad sebou, rozptyl proložek od osy je maximálně ±2 cm 10 ±2cm 90 ±2cm 170 ±2cm 245 (255) ±2cm do 10 cm do 10 cm Upozornění: Rozměry prokládání řeziva je nutné dodržovat s maximální přesností, rozměr zdravých a ostrohranných prokladků je 24 x 24 mm. Délka 3 metry + 2% nadměrek, jeden balík jedna délka balík jednostranně začelen proložky nad sebou, rozptyl proložek od osy je maximálně ±2 cm 10 ±2cm 100 ±2cm 200 ±2cm 290 ±2cm do 10 cm do 10 cm Upozornění: Rozměry prokládání řeziva je nutné dodržovat s maximální přesností, rozměr zdravých a ostrohranných prokladků je 24 x 24 mm. 4

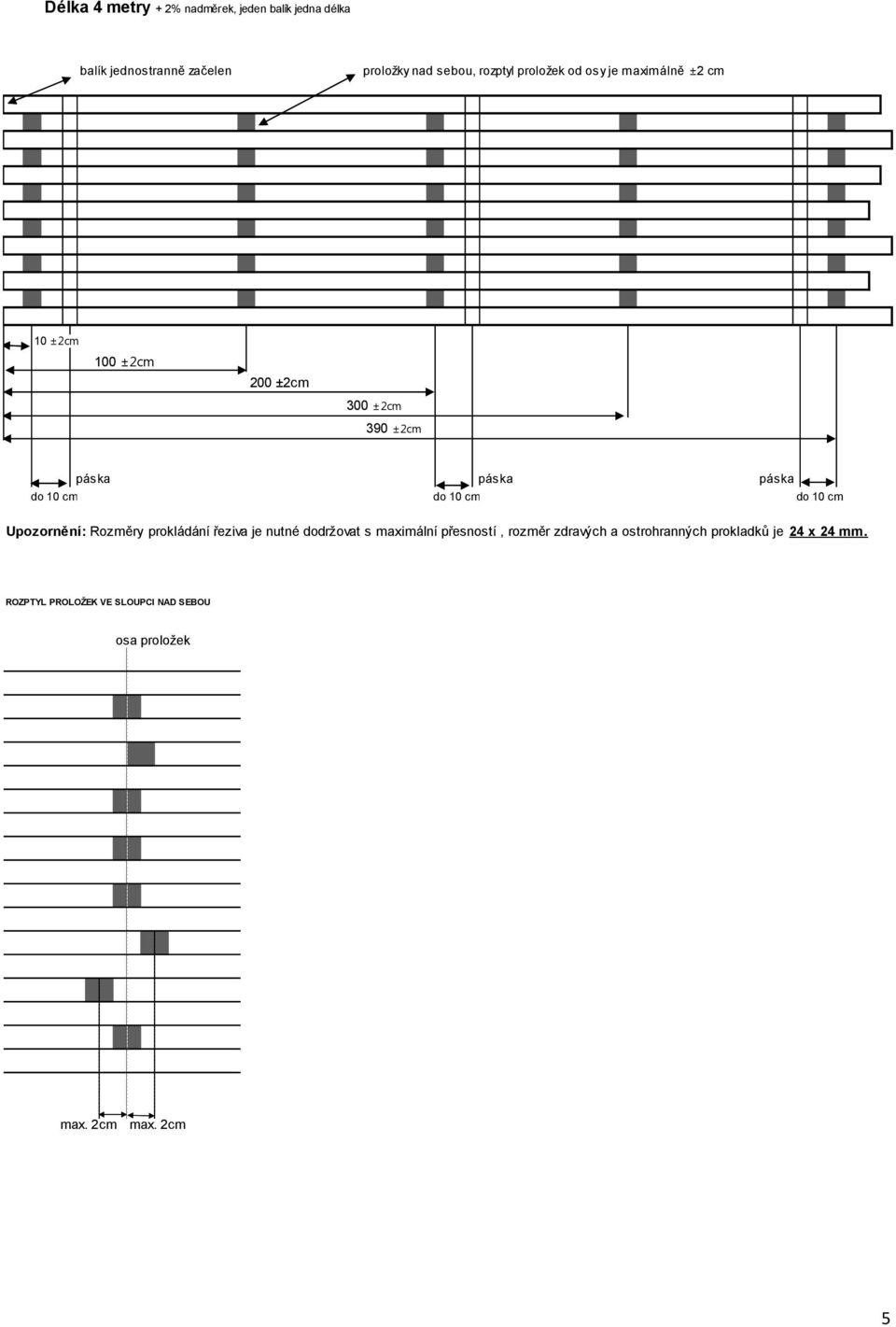

5 Délka 4 metry + 2% nadměrek, jeden balík jedna délka balík jednostranně začelen proložky nad sebou, rozptyl proložek od osy je maximálně ±2 cm 10 ±2cm 100 ±2cm 200 ±2cm 300 ±2cm 390 ±2cm do 10 cm do 10 cm do 10 cm Upozornění: Rozměry prokládání řeziva je nutné dodržovat s maximální přesností, rozměr zdravých a ostrohranných prokladků je 24 x 24 mm. ROZPTYL PROLOŽEK VE SLOUPCI NAD SEBOU osa proložek max. 2cm max. 2cm 5

do 10 cm Upozornění: Rozměry prokládání řeziva je nutné dodržovat s maximální přesností, rozměr zdravých

6 6

7 7
