1 Přesné dávkovací systémy

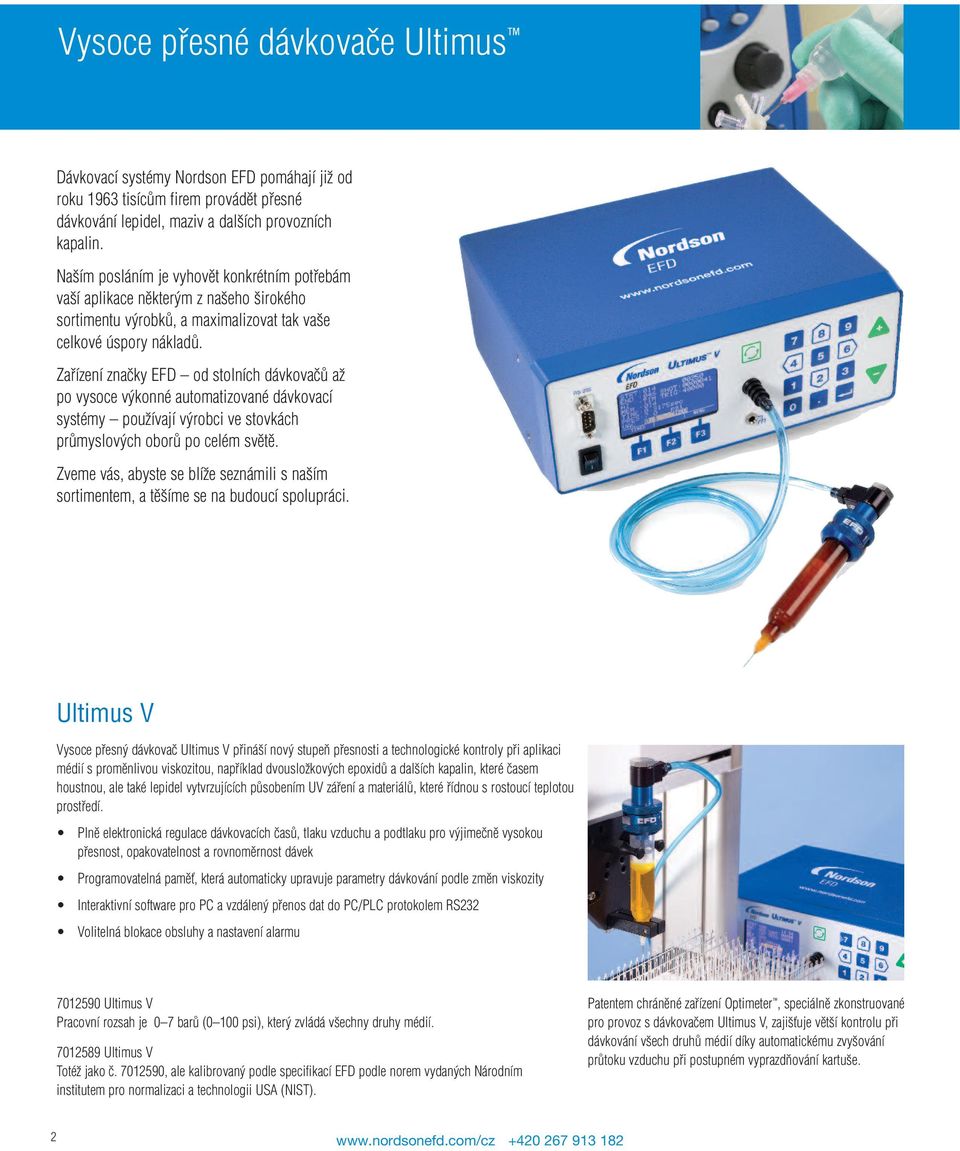

2 Vysoce přesné dávkovače Ultimus Dávkovací systémy Nordson EFD pomáhají již od roku 1963 tisícům firem provádět přesné dávkování lepidel, maziv a dalších provozních kapalin. Naším posláním je vyhovět konkrétním potřebám vaší aplikace některým z našeho širokého sortimentu výrobků, a maximalizovat tak vaše celkové úspory nákladů. Zařízení značky EFD od stolních dávkovačů až po vysoce výkonné automatizované dávkovací systémy používají výrobci ve stovkách průmyslových oborů po celém světě. Zveme vás, abyste se blíže seznámili s naším sortimentem, a těšíme se na budoucí spolupráci. Ultimus V Vysoce přesný dávkovač Ultimus V přináší nový stupeň přesnosti a technologické kontroly při aplikaci médií s proměnlivou viskozitou, například dvousložkových epoxidů a dalších kapalin, které časem houstnou, ale také lepidel vytvrzujících působením UV záření a materiálů, které řídnou s rostoucí teplotou prostředí. Plně elektronická regulace dávkovacích časů, tlaku vzduchu a podtlaku pro výjimečně vysokou přesnost, opakovatelnost a rovnoměrnost dávek Programovatelná paměť, která automaticky upravuje parametry dávkování podle změn viskozity Interaktivní software pro PC a vzdálený přenos dat do PC/PLC protokolem RS232 Volitelná blokace obsluhy a nastavení alarmu Ultimus V Pracovní rozsah je 0 7 barů (0 100 psi), který zvládá všechny druhy médií Ultimus V Totéž jako č , ale kalibrovaný podle specifikací EFD podle norem vydaných Národním institutem pro normalizaci a technologii USA (NIST). Patentem chráněné zařízení Optimeter, speciálně zkonstruované pro provoz s dávkovačem Ultimus V, zajišťuje větší kontrolu při dávkování všech druhů médií díky automatickému zvyšování průtoku vzduchu při postupném vyprazdňování kartuše. 2

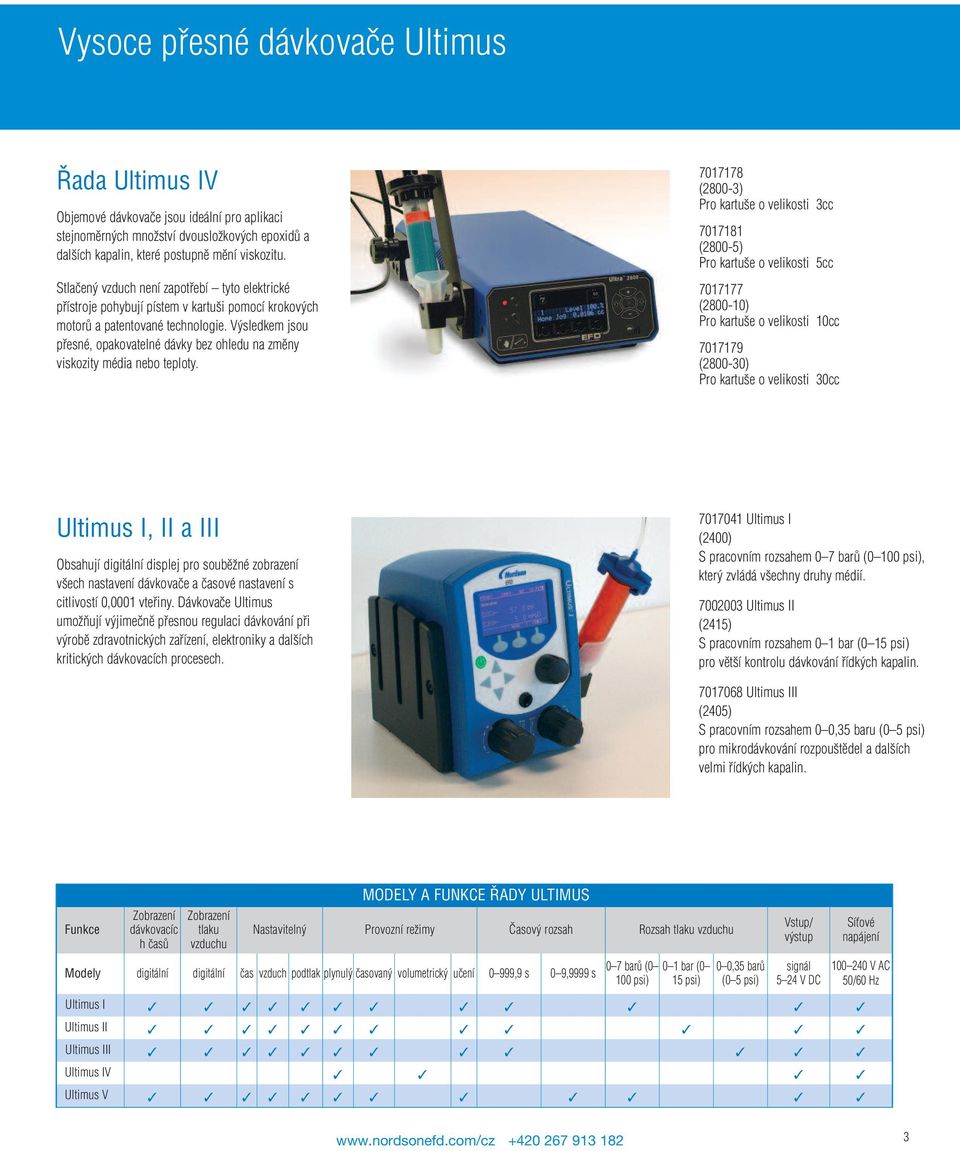

3 Vysoce přesné dávkovače Ultimus Řada Ultimus IV Objemové dávkovače jsou ideální pro aplikaci stejnoměrných množství dvousložkových epoxidů a dalších kapalin, které postupně mění viskozitu. Stlačený vzduch není zapotřebí tyto elektrické přístroje pohybují pístem v kartuši pomocí krokových motorů a patentované technologie. Výsledkem jsou přesné, opakovatelné dávky bez ohledu na změny viskozity média nebo teploty (2800-3) Pro kartuše o velikosti 3cc (2800-5) Pro kartuše o velikosti 5cc ( ) Pro kartuše o velikosti 10cc ( ) Pro kartuše o velikosti 30cc Ultimus I, II a III Obsahují digitální displej pro souběžné zobrazení všech nastavení dávkovače a časové nastavení s citlivostí 0,0001 vteřiny. Dávkovače Ultimus umožňují výjimečně přesnou regulaci dávkování při výrobě zdravotnických zařízení, elektroniky a dalších kritických dávkovacích procesech Ultimus I (2400) S pracovním rozsahem 0 7 barů (0 100 psi), který zvládá všechny druhy médií Ultimus II (2415) S pracovním rozsahem 0 1 bar (0 15 psi) pro větší kontrolu dávkování řídkých kapalin Ultimus III (2405) S pracovním rozsahem 0 0,35 baru (0 5 psi) pro mikrodávkování rozpouštědel a dalších velmi řídkých kapalin. Funkce Zobrazení dávkovacíc h časů Zobrazení tlaku vzduchu MODELY A FUNKCE ŘADY ULTIMUS Nastavitelný Provozní režimy Časový rozsah Rozsah tlaku vzduchu Modely digitální digitální čas vzduch podtlak plynulý časovaný volumetrický učení 0 999,9 s 0 9,9999 s 0 7 barů (0 100 psi) 0 1 bar (0 15 psi) 0 0,35 barů (0 5 psi) Vstup/ výstup signál 5 24 V DC Síťové napájení V AC 50/60 Hz Ultimus I Ultimus II Ultimus III Ultimus IV Ultimus V 3

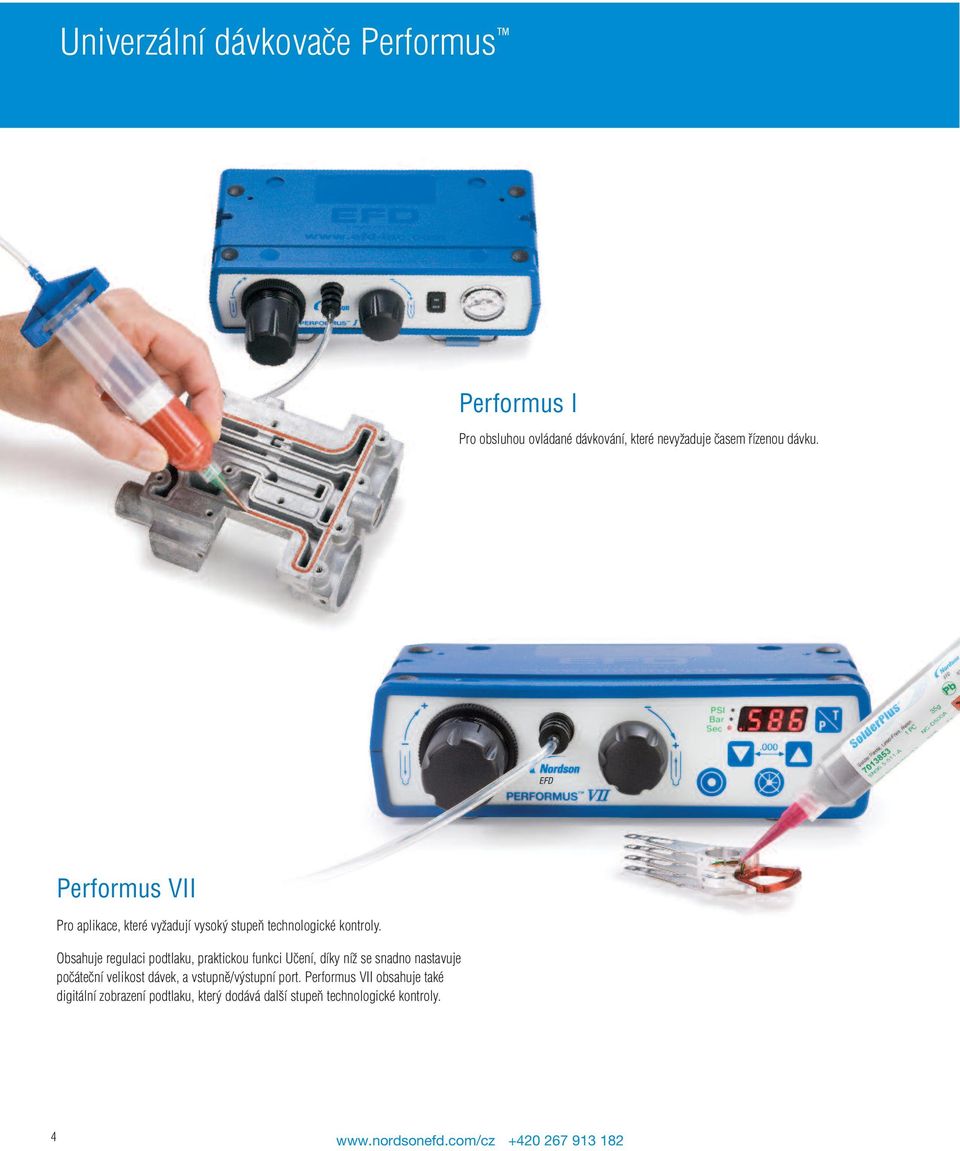

4 Univerzální dávkovače Performus Performus I Pro obsluhou ovládané dávkování, které nevyžaduje časem řízenou dávku. Performus VII Pro aplikace, které vyžadují vysoký stupeň technologické kontroly. Obsahuje regulaci podtlaku, praktickou funkci Učení, díky níž se snadno nastavuje počáteční velikost dávek, a vstupně/výstupní port. Performus VII obsahuje také digitální zobrazení podtlaku, který dodává další stupeň technologické kontroly. 4

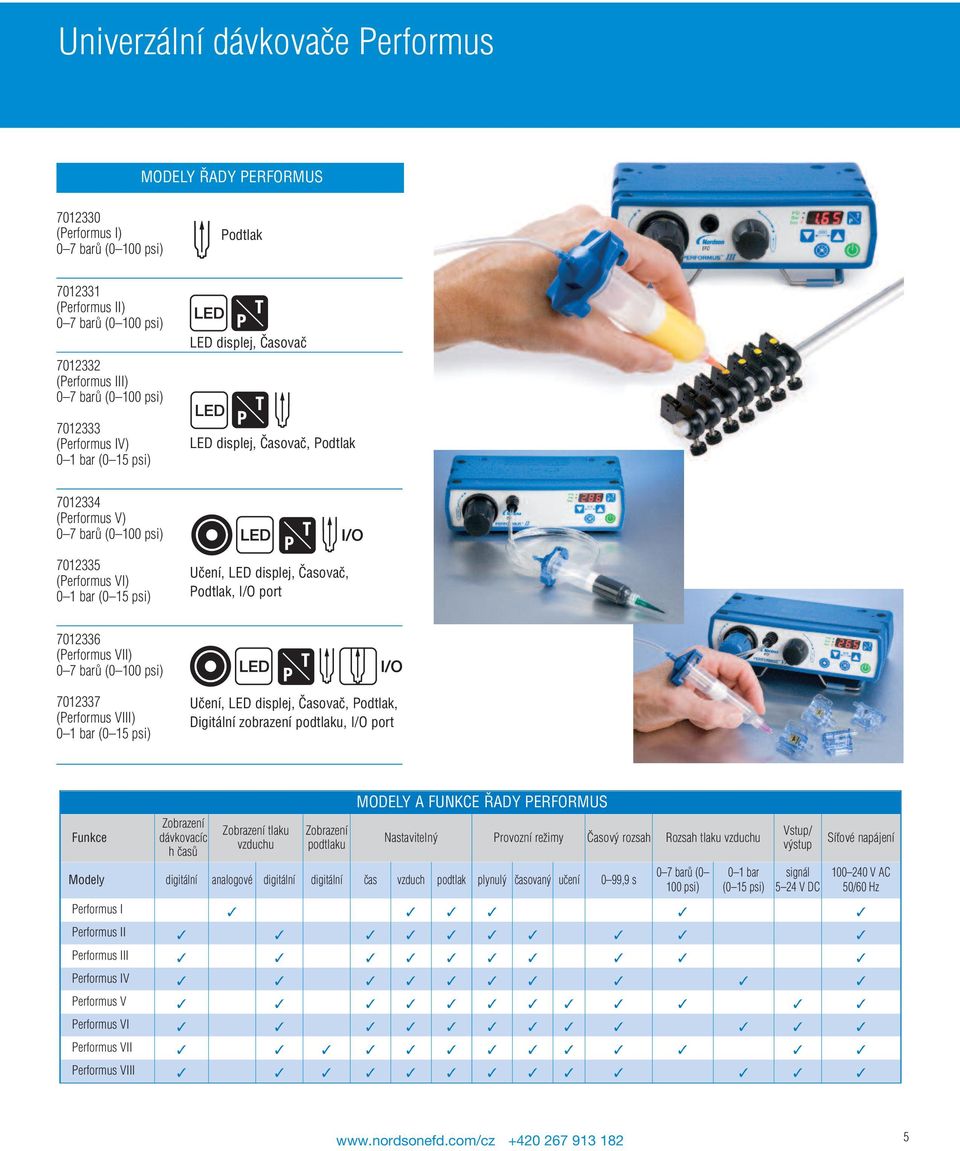

5 Univerzální dávkovače Performus MODELY ŘADY PERFORMUS (Performus I) 0 7 barů (0 100 psi) Podtlak (Performus II) 0 7 barů (0 100 psi) (Performus III) 0 7 barů (0 100 psi) (Performus IV) 0 1 bar (0 15 psi) LED displej, Časovač LED LED displej, Časovač, Podtlak (Performus V) 0 7 barů (0 100 psi) (Performus VI) 0 1 bar (0 15 psi) Učení, LED displej, Časovač, Podtlak, I/O port (Performus VII) 0 7 barů (0 100 psi) (Performus VIII) 0 1 bar (0 15 psi) Učení, LED displej, Časovač, Podtlak, Digitální zobrazení podtlaku, I/O port Funkce Zobrazení dávkovacíc h časů Zobrazení tlaku vzduchu Zobrazení podtlaku MODELY A FUNKCE ŘADY PERFORMUS Nastavitelný Provozní režimy Časový rozsah Rozsah tlaku vzduchu Modely digitální analogové digitální digitální čas vzduch podtlak plynulý časovaný učení 0 99,9 s 0 7 barů (0 100 psi) 0 1 bar (0 15 psi) Vstup/ výstup signál 5 24 V DC Performus I Performus II Performus III Performus IV Performus V Performus VI Performus VII Síťové napájení Performus VIII V AC 50/60 Hz 5

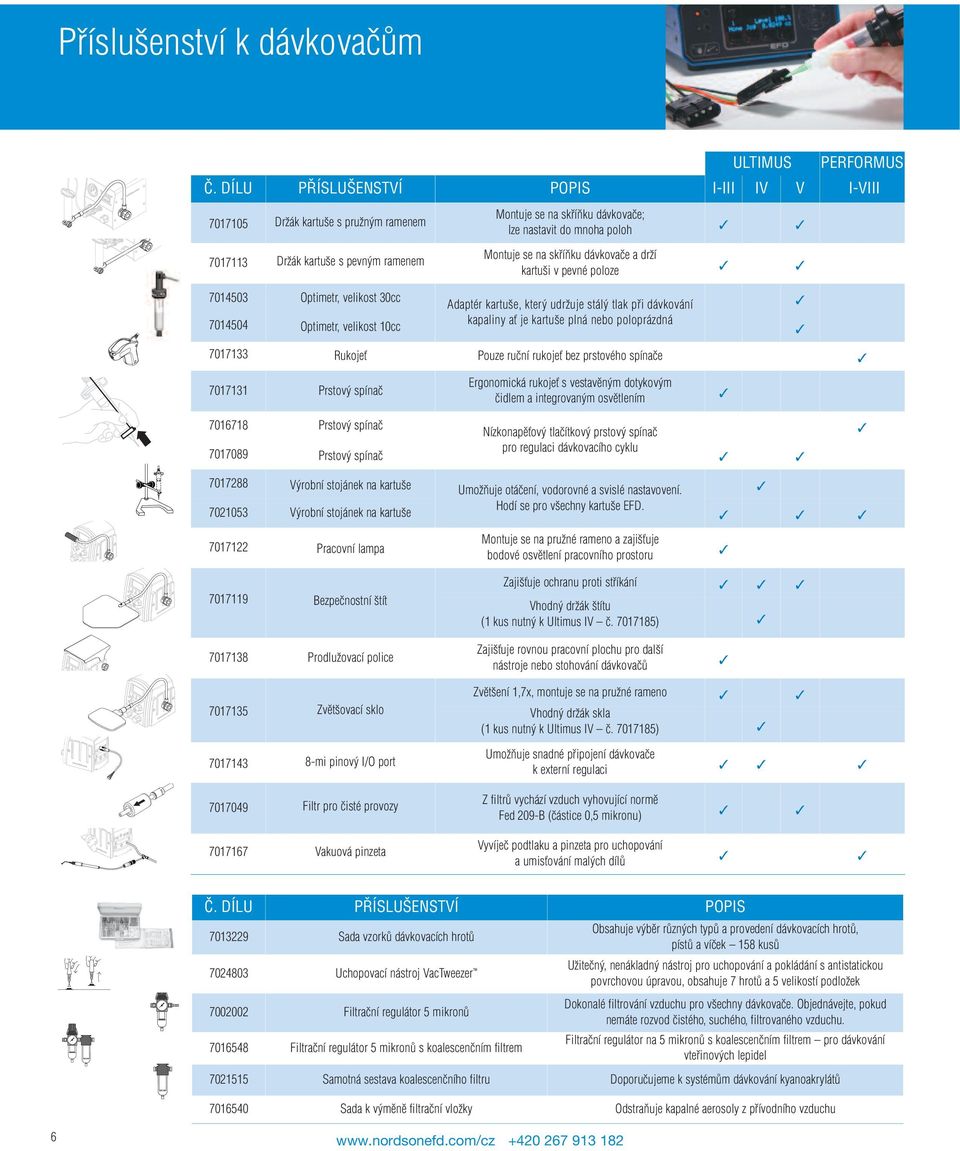

6 Příslušenství k dávkovačům ULTIMUS PERFORMUS Č. DÍLU PŘÍSLUŠENSTVÍ POPIS I-III IV V I-VIII Držák kartuše s pružným ramenem Montuje se na skříňku dávkovače; lze nastavit do mnoha poloh Držák kartuše s pevným ramenem Montuje se na skříňku dávkovače a drží kartuši v pevné poloze Optimetr, velikost 30cc Adaptér kartuše, který udržuje stálý tlak při dávkování Optimetr, velikost 10cc kapaliny ať je kartuše plná nebo poloprázdná Rukojeť Pouze ruční rukojeť bez prstového spínače Prstový spínač Ergonomická rukojeť s vestavěným dotykovým čidlem a integrovaným osvětlením Prstový spínač Nízkonapěťový tlačítkový prstový spínač Prstový spínač pro regulaci dávkovacího cyklu Výrobní stojánek na kartuše Umožňuje otáčení, vodorovné a svislé nastavovení. Hodí se pro všechny kartuše EFD Výrobní stojánek na kartuše Pracovní lampa Montuje se na pružné rameno a zajišťuje bodové osvětlení pracovního prostoru Bezpečnostní štít Zajišťuje ochranu proti stříkání Vhodný držák štítu (1 kus nutný k Ultimus IV č ) Prodlužovací police Zajišťuje rovnou pracovní plochu pro další nástroje nebo stohování dávkovačů Zvětšovací sklo Zvětšení 1,7x, montuje se na pružné rameno Vhodný držák skla (1 kus nutný k Ultimus IV č ) mi pinový I/O port Umožňuje snadné připojení dávkovače k externí regulaci Filtr pro čisté provozy Z filtrů vychází vzduch vyhovující normě Fed 209-B (částice 0,5 mikronu) Vakuová pinzeta Vyvíječ podtlaku a pinzeta pro uchopování a umisťování malých dílů Č. DÍLU PŘÍSLUŠENSTVÍ POPIS Obsahuje výběr různých typů a provedení dávkovacích hrotů, Sada vzorků dávkovacích hrotů pístů a víček 158 kusů Užitečný, nenákladný nástroj pro uchopování a pokládání s antistatickou Uchopovací nástroj VacTweezer povrchovou úpravou, obsahuje 7 hrotů a 5 velikostí podložek Filtrační regulátor 5 mikronů Filtrační regulátor 5 mikronů s koalescenčním filtrem 6 Dokonalé filtrování vzduchu pro všechny dávkovače. Objednávejte, pokud nemáte rozvod čistého, suchého, filtrovaného vzduchu. Filtrační regulátor na 5 mikronů s koalescenčním filtrem pro dávkování vteřinových lepidel Samotná sestava koalescenčního filtru Doporučujeme k systémům dávkování kyanoakrylátů Sada k výměně filtrační vložky Odstraňuje kapalné aerosoly z přívodního vzduchu

7 Systémy potahování hadiček Relius Přenosné dávkovače Relius Systémy potahování hadiček Systémy potahování hadiček Relius představují rychlý, spolehlivý způsob nanášení přesných a opakovatelných dávek rozpouštědel nebo lepidel vytvrzovaných UV zářením na hadičky, armatury a další válcové součásti. Obsluha místo ručního namáčení součástí do misek s rozpouštědlem nebo nanášení lepidel vytvrzovaných UV zářením jednoduše vsune konec hadičky nebo armatury do aplikačního otvoru na boku dávkovače Relius. Pokaždé je naneseno správné množství média bez ohledu na dovednosti obsluhy Systém potahování hadiček rozpouštědly Systém potahování hadiček UV lepidly Dva náhradní šrouby na nástavec Dávkovač na potahování hadiček rozpouštědlem Dávkovač k potahování hadiček UV lepidly Přenosné dávkovače Ruční dávkovače Relius, všestranné a nenákladné, jsou ideální pro drobné opravy, malosériovou montáž a práci v terénu. Lze je použít se všemi kartušemi, písty a hroty EFD. HPD Ruční plunžry Relius, navržené k použití s kartušemi a písty EFD, představují čistou, pohodlnou alternativu k dávkovacím tubám a ručním injekčním stříkačkám. DispensGun Obsahuje mechanický pákový převod 1 : 10, s jehož pomocí se snadno dávkují husté materiály, např. mazací tuky a silikony, aniž by se unavila ruka. Čisté ukončení nanášení při uvolnění spouště zabraňuje stékání materiálu mezi jednotlivými aplikacemi. HPD DispensGun (HPD3K) Kartuše 3cc (HPD5) Kartuše 5cc (HPD10K) Kartuše 10cc (HPD30K) Kartuše 30cc (DG3) Kartuše 3cc (DG5) Kartuše 5cc (DG10) Kartuše 10cc (DG30) Kartuše 30cc (DG55) Kartuše 55cc 7

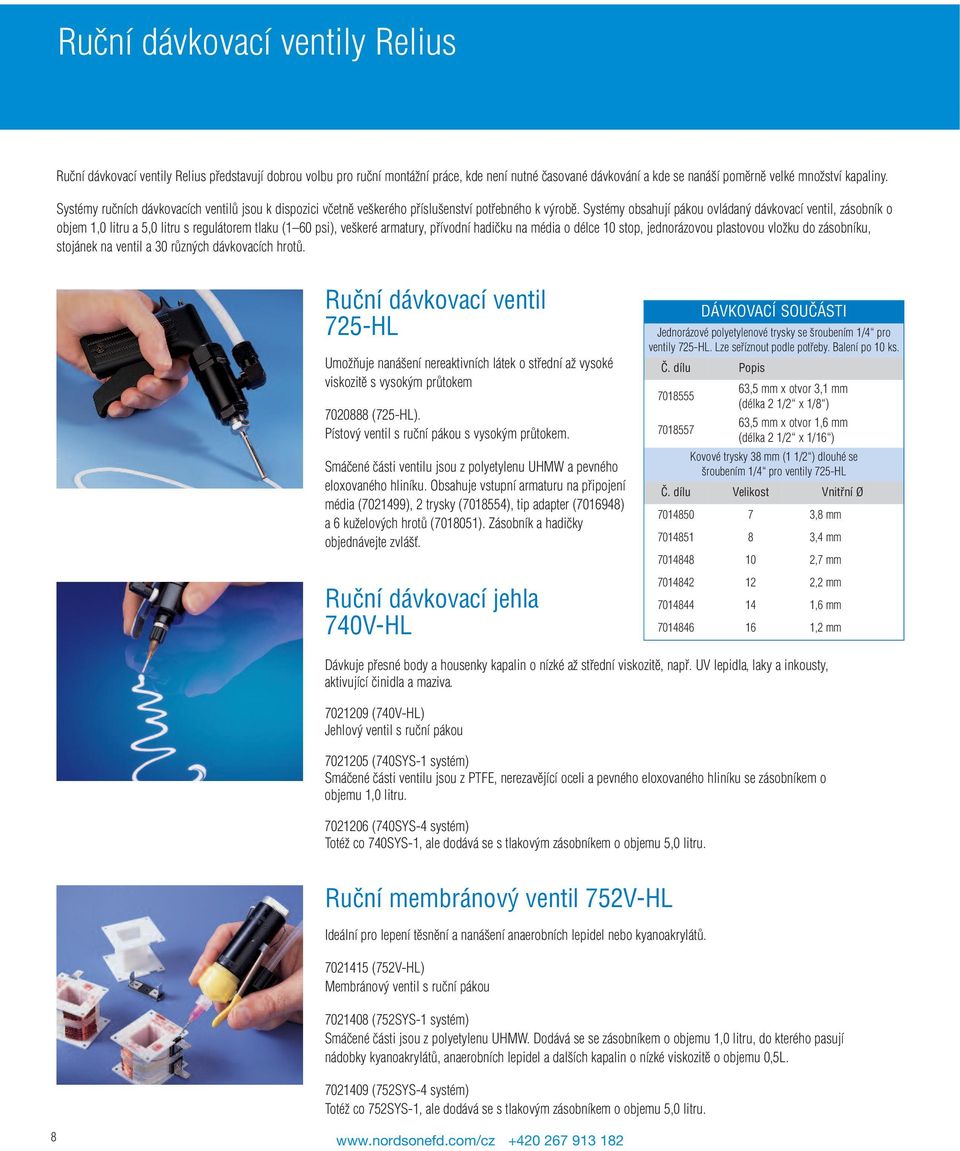

8 Ruční dávkovací ventily Relius Ruční dávkovací ventily Relius představují dobrou volbu pro ruční montážní práce, kde není nutné časované dávkování a kde se nanáší poměrně velké množství kapaliny. Systémy ručních dávkovacích ventilů jsou k dispozici včetně veškerého příslušenství potřebného k výrobě. Systémy obsahují pákou ovládaný dávkovací ventil, zásobník o objem 1,0 litru a 5,0 litru s regulátorem tlaku (1 60 psi), veškeré armatury, přívodní hadičku na média o délce 10 stop, jednorázovou plastovou vložku do zásobníku, stojánek na ventil a 30 různých dávkovacích hrotů. Ruční dávkovací ventil 725-HL Umožňuje nanášení nereaktivních látek o střední až vysoké viskozitě s vysokým průtokem (725-HL). Pístový ventil s ruční pákou s vysokým průtokem. Smáčené části ventilu jsou z polyetylenu UHMW a pevného eloxovaného hliníku. Obsahuje vstupní armaturu na připojení média ( ), 2 trysky ( ), tip adapter ( ) a 6 kuželových hrotů ( ). Zásobník a hadičky objednávejte zvlášť. Ruční dávkovací jehla 740V-HL DÁVKOVACÍ SOUČÁSTI Jednorázové polyetylenové trysky se šroubením 1/4 pro ventily 725-HL. Lze seříznout podle potřeby. Balení po 10 ks. Č. dílu Popis ,5 mm x otvor 3,1 mm (délka 2 1/2 x 1/8 ) ,5 mm x otvor 1,6 mm (délka 2 1/2 x 1/16 ) Kovové trysky 38 mm (1 1/2 ) dlouhé se šroubením 1/4 pro ventily 725-HL Č. dílu Velikost Vnitřní Ø ,8 mm ,4 mm ,7 mm ,2 mm ,6 mm ,2 mm Dávkuje přesné body a housenky kapalin o nízké až střední viskozitě, např. UV lepidla, laky a inkousty, aktivující činidla a maziva (740V-HL) Jehlový ventil s ruční pákou (740SYS-1 systém) Smáčené části ventilu jsou z PTFE, nerezavějící oceli a pevného eloxovaného hliníku se zásobníkem o objemu 1,0 litru (740SYS-4 systém) Totéž co 740SYS-1, ale dodává se s tlakovým zásobníkem o objemu 5,0 litru. Ruční membránový ventil 752V-HL Ideální pro lepení těsnění a nanášení anaerobních lepidel nebo kyanoakrylátů (752V-HL) Membránový ventil s ruční pákou (752SYS-1 systém) Smáčené části jsou z polyetylenu UHMW. Dodává se se zásobníkem o objemu 1,0 litru, do kterého pasují nádobky kyanoakrylátů, anaerobních lepidel a dalších kapalin o nízké viskozitě o objemu 0,5L (752SYS-4 systém) Totéž co 752SYS-1, ale dodává se s tlakovým zásobníkem o objemu 5,0 litru. 8

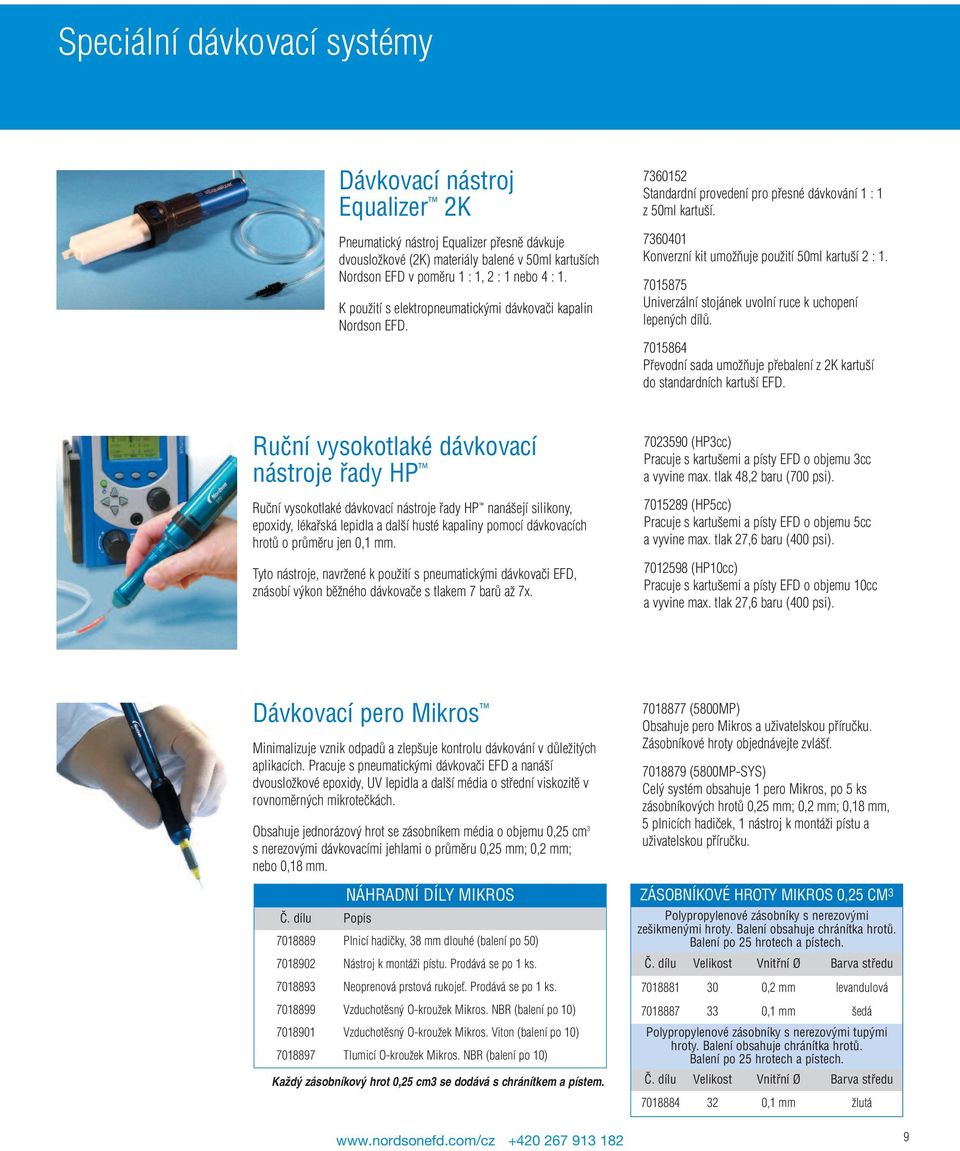

9 Speciální dávkovací systémy Dávkovací nástroj Equalizer 2K Pneumatický nástroj Equalizer přesně dávkuje dvousložkové (2K) materiály balené v 50ml kartuších Nordson EFD v poměru 1 : 1, 2 : 1 nebo 4 : 1. K použití s elektropneumatickými dávkovači kapalin Nordson EFD Standardní provedení pro přesné dávkování 1 : 1 z 50ml kartuší Konverzní kit umožňuje použití 50ml kartuší 2 : Univerzální stojánek uvolní ruce k uchopení lepených dílů Převodní sada umožňuje přebalení z 2K kartuší do standardních kartuší EFD. Ruční vysokotlaké dávkovací nástroje řady HP Ruční vysokotlaké dávkovací nástroje řady HP nanášejí silikony, epoxidy, lékařská lepidla a další husté kapaliny pomocí dávkovacích hrotů o průměru jen 0,1 mm. Tyto nástroje, navržené k použití s pneumatickými dávkovači EFD, znásobí výkon běžného dávkovače s tlakem 7 barů až 7x (HP3cc) Pracuje s kartušemi a písty EFD o objemu 3cc a vyvine max. tlak 48,2 baru (700 psi) (HP5cc) Pracuje s kartušemi a písty EFD o objemu 5cc a vyvine max. tlak 27,6 baru (400 psi) (HP10cc) Pracuje s kartušemi a písty EFD o objemu 10cc a vyvine max. tlak 27,6 baru (400 psi). Dávkovací pero Mikros Minimalizuje vznik odpadů a zlepšuje kontrolu dávkování v důležitých aplikacích. Pracuje s pneumatickými dávkovači EFD a nanáší dvousložkové epoxidy, UV lepidla a další média o střední viskozitě v rovnoměrných mikrotečkách. Obsahuje jednorázový hrot se zásobníkem média o objemu 0,25 cm 3 s nerezovými dávkovacími jehlami o průměru 0,25 mm; 0,2 mm; nebo 0,18 mm. Č. dílu Popis NÁHRADNÍ DÍLY MIKROS Plnicí hadičky, 38 mm dlouhé (balení po 50) Nástroj k montáži pístu. Prodává se po 1 ks Neoprenová prstová rukojeť. Prodává se po 1 ks Vzduchotěsný O-kroužek Mikros. NBR (balení po 10) Vzduchotěsný O-kroužek Mikros. Viton (balení po 10) Tlumicí O-kroužek Mikros. NBR (balení po 10) Každý zásobníkový hrot 0,25 cm3 se dodává s chránítkem a pístem (5800MP) Obsahuje pero Mikros a uživatelskou příručku. Zásobníkové hroty objednávejte zvlášť (5800MP-SYS) Celý systém obsahuje 1 pero Mikros, po 5 ks zásobníkových hrotů 0,25 mm; 0,2 mm; 0,18 mm, 5 plnicích hadiček, 1 nástroj k montáži pístu a uživatelskou příručku. ZÁSOBNÍKOVÉ HROTY MIKROS 0,25 CM 3 Polypropylenové zásobníky s nerezovými zešikmenými hroty. Balení obsahuje chránítka hrotů. Balení po 25 hrotech a pístech. Č. dílu Velikost Vnitřní Ø Barva středu ,2 mm levandulová ,1 mm šedá Polypropylenové zásobníky s nerezovými tupými hroty. Balení obsahuje chránítka hrotů. Balení po 25 hrotech a pístech. Č. dílu Velikost Vnitřní Ø Barva středu ,1 mm žlutá 9

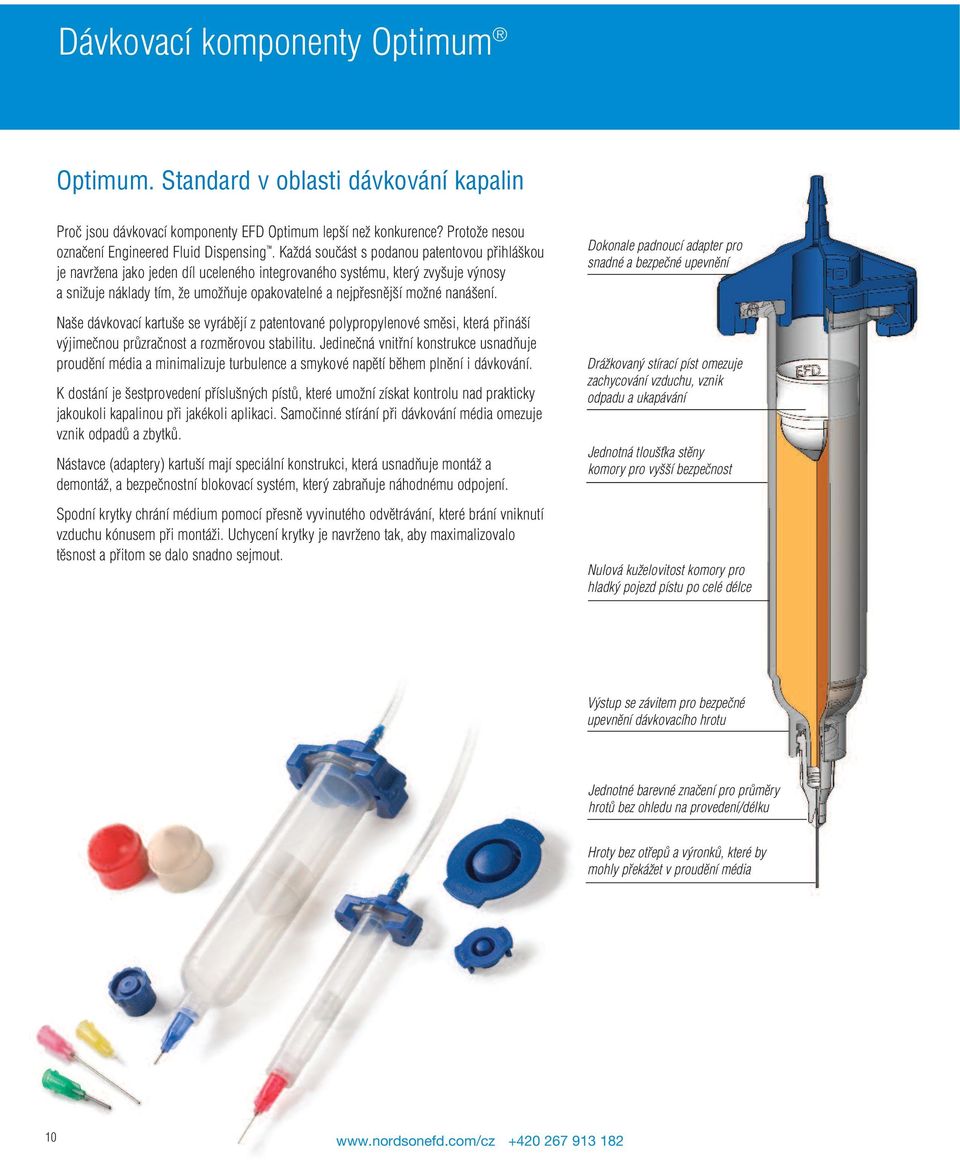

10 Dávkovací komponenty Optimum Optimum. Standard v oblasti dávkování kapalin Proč jsou dávkovací komponenty EFD Optimum lepší než konkurence? Protože nesou označení Engineered Fluid Dispensing. Každá součást s podanou patentovou přihláškou je navržena jako jeden díl uceleného integrovaného systému, který zvyšuje výnosy a snižuje náklady tím, že umožňuje opakovatelné a nejpřesnější možné nanášení. Naše dávkovací kartuše se vyrábějí z patentované polypropylenové směsi, která přináší výjimečnou průzračnost a rozměrovou stabilitu. Jedinečná vnitřní konstrukce usnadňuje proudění média a minimalizuje turbulence a smykové napětí během plnění i dávkování. K dostání je šestprovedení příslušných pístů, které umožní získat kontrolu nad prakticky jakoukoli kapalinou při jakékoli aplikaci. Samočinné stírání při dávkování média omezuje vznik odpadů a zbytků. Nástavce (adaptery) kartuší mají speciální konstrukci, která usnadňuje montáž a demontáž, a bezpečnostní blokovací systém, který zabraňuje náhodnému odpojení. Spodní krytky chrání médium pomocí přesně vyvinutého odvětrávání, které brání vniknutí vzduchu kónusem při montáži. Uchycení krytky je navrženo tak, aby maximalizovalo těsnost a přitom se dalo snadno sejmout. Dokonale padnoucí adapter pro snadné a bezpečné upevnění Drážkovaný stírací píst omezuje zachycování vzduchu, vznik odpadu a ukapávání Jednotná tloušťka stěny komory pro vyšší bezpečnost Nulová kuželovitost komory pro hladký pojezd pístu po celé délce Výstup se závitem pro bezpečné upevnění dávkovacího hrotu Jednotné barevné značení pro průměry hrotů bez ohledu na provedení/délku Hroty bez otřepů a výronků, které by mohly překážet v proudění média 10

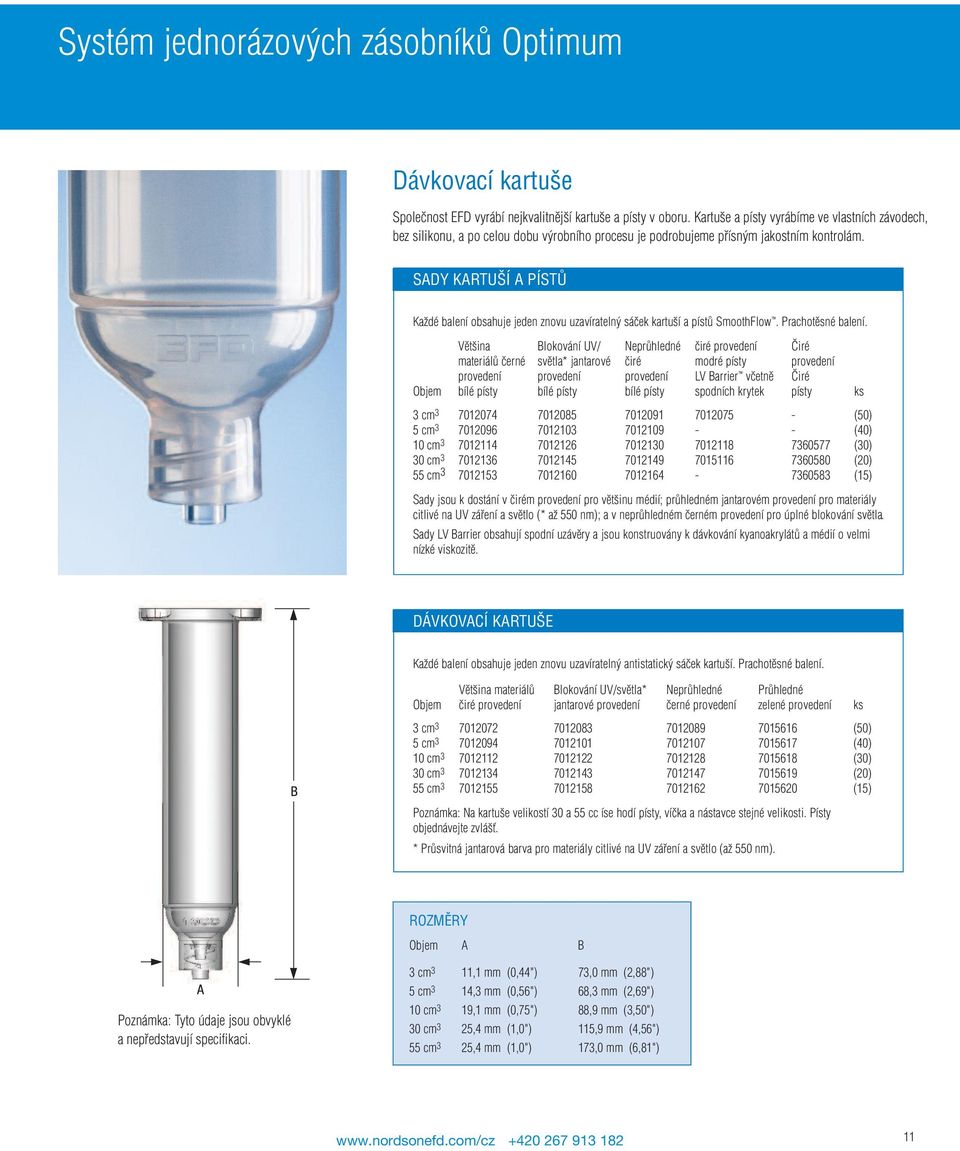

11 Systém jednorázových zásobníků Optimum Dávkovací kartuše Společnost EFD vyrábí nejkvalitnější kartuše a písty v oboru. Kartuše a písty vyrábíme ve vlastních závodech, bez silikonu, a po celou dobu výrobního procesu je podrobujeme přísným jakostním kontrolám. SADY KARTUŠÍ A PÍSTŮ Každé balení obsahuje jeden znovu uzavíratelný sáček kartuší a pístů SmoothFlow. Prachotěsné balení. Většina Blokování UV/ Neprůhledné čiré provedení Čiré materiálů černé světla* jantarové čiré modré písty provedení provedení provedení provedení LV Barrier včetně Čiré Objem bílé písty bílé písty bílé písty spodních krytek písty ks 3 cm (50) 5 cm (40) 10 cm (30) 30 cm (20) 55 cm (15) Sady jsou k dostání v čirém provedení pro většinu médií; průhledném jantarovém provedení pro materiály citlivé na UV záření a světlo (* až 550 nm); a v neprůhledném černém provedení pro úplné blokování světla. Sady LV Barrier obsahují spodní uzávěry a jsou konstruovány k dávkování kyanoakrylátů a médií o velmi nízké viskozitě. DÁVKOVACÍ KARTUŠE Každé balení obsahuje jeden znovu uzavíratelný antistatický sáček kartuší. Prachotěsné balení. Většina materiálů Blokování UV/světla* Neprůhledné Průhledné Objem čiré provedení jantarové provedení černé provedení zelené provedení ks 3 cm (50) 5 cm (40) 10 cm (30) 30 cm (20) 55 cm (15) Poznámka: Na kartuše velikostí 30 a 55 cc íse hodí písty, víčka a nástavce stejné velikosti. Písty objednávejte zvlášť. * Průsvitná jantarová barva pro materiály citlivé na UV záření a světlo (až 550 nm). ROZMĚRY Objem A B Poznámka: Tyto údaje jsou obvyklé a nepředstavují specifikaci. 3 cm 3 11,1 mm (0,44") 73,0 mm (2,88") 5 cm 3 14,3 mm (0,56") 68,3 mm (2,69") 10 cm 3 19,1 mm (0,75") 88,9 mm (3,50") 30 cm 3 25,4 mm (1,0") 115,9 mm (4,56") 55 cm 3 25,4 mm (1,0") 173,0 mm (6,81") 11

12 Dávkovací komponenty Optimum Písty Píst se vkládá do kartuše poté, co je naplněna médiem; zajišťuje rovnoměrné dávkování, zabraňuje ukapávání a minimalizuje vznik odpadů tím, že při dávkování otírá stěny komory. K dostání v six provedeních: Bílé stírací písty SmoothFlow se používají u většiny médií. Béžové písty SmoothFlow mají volné uložení a používají se u médií se zachyceným vzduchem. Červené písty SmoothFlow mají těsné uložení a používají se u mechanických dávkovačů. Oranžové písty s hladkými stěnami mají volnější uložení, aby se zamezilo odskakování pístu při dávkování táhlých médií se zachyceným vzduchem. Modré písty LV Barrier se používají k dávkování kyanoakrylátů a médií o velmi nízké viskozitě. PÍSTY PRO KARTUŠE bílé béžové červené oranžové modré Čirý Obj SmoothFlow SmoothFlow SmoothFlow hladké LV Barrier flex ks 3 cm (50) 5 cm (40) 10 cm (30) 30, 55 cm (20) Písty Clear Flex jsou pružné a minimaluzují odskakování pístu u viskózních materiálů a zajišťují excelentní stírání stran kartuše. Horní víčka a spodní krytky Horní víčka a spodní krytky přestavují vzduchotěsný uzávěr, který umožňuje doplňování kartuší nebo uzavření částečně použitých kartuší mezi směnami. Horní víčka přesně padnou a mají praktické tlačítko k vytvoření těsného a vzduchotěsného uzávěru. Spodní krytky mají velkou vroubkovanou uchopovací plochu pro snazší nasazování a odvzdušňovací otvor, který brání vzduchu ve vniknutí do kartuše při montáži. K dostání v modré a zelené barvě. HRNÍ VÍČKA A SPODNÍ KRYTKY Nacvakávací horní víčka vytvářejí těsný uzávěr. Objem modré zelené ks 3 cm (50) 5 cm (40) 10 cm (30) 30, 55 cm (20) Šroubovací spodní krytky uzavírají kartuši. jeden rozměr modrý (50) jeden rozměr zelený (50) Adaptery Tyto lehké nástavce jsou navrženy pro rychlé a nenáročné nasazení a mají drážky, které bezpečně zacvaknou do odpovídajících osazení na kartuši. ADAPTERY modrý modrý modrý hadička 0,9 m Objem hadička 0,9 m hadička 1,8 m s filtrem 3 cm cm cm , 55 cm Modré lisované z jednoho kusu, hlavička z acetalu s O-kroužkem z NBR, pružná polyuretanová vzduchová hadička (5/32 x 3/32 ), rychlospojka s vnějším šroubením a bezpečnostní spona. Pro všeobecné použití. 12

13 Přesné dávkovací hroty Optimum Dávkovací hroty Společnost EFD vyrábí nejkvalitnější dávkovací hroty v oboru. Všechny hroty vyrábíme ve vlastních závodech, bez silikonu, a po celou dobu výrobního procesu je podrobujeme přísným jakostním kontrolám. Přesné nerezové Hroty z pasivované nerezavějící oceli si poradí se širokou škálou médií a aplikací. Kuželové Hladký průtok pro nanášení médií o střední až vysoké viskozitě, především hustých materiálů nebo médií s pevnými příměsemi, například epoxidů, silikonů a brusných past. Ohebné Polypropylenové hroty dosáhnou do obtížně přístupných míst a nepoškrábou jemné povrchy. Snadno se seřezávají podle potřeby. Ohnuté Nerezové hroty k dostání s ohybem o 45 nebo 90. Štětcové Pro roztírání lepidel a maziv. K dostání s měkkými nebo tuhými štětinami. Speciální Pro speciální aplikace: zešikmené, antistatické, s vnějším nebo vnitřním povlakem z PTFE, k nanášení mikroteček a oválné. PŘESNÉ NEREZOVÉ HROTY rovné rovné rovné rovné ohyb o 45 ohyb o 90 ohyb o 45 Velikost Barva Vnitřní Ø Vnější Ø 6,35 mm (0.25") 12,7 mm (0,50") 25,4 mm (1,0") 38,1 mm (1,5") 12,7 mm (0,5") 12,7 mm (0,5") 38,1 mm (1,5") ks/bal. 14 olivová 1,54 1, jantarová 1,36 1, zelená 0,84 1, růžová 0,61 0, fialová 0,51 0, modrá 0,41 0, oranžová 0,33 0, červená 0,25 0, čirá 0,20 0, levandulová 0,15 0, žlutá 0,10 0, Dávkovací hroty z leštěné pasivované nerezavějící oceli bez otřepů s polypropylenovými středy pro bezpečné nasazení na dávkovací kartuše a ventily. Hroty o délce 6,35 mm (0,25 ): rychlé sériové dávkování. Hroty o délce12,7 mm (0,50 ): běžné univerzální přesné dávkování Hroty s ohybem o 45 a 90 : snadný přístup do obtížně dosažitelných míst. 13

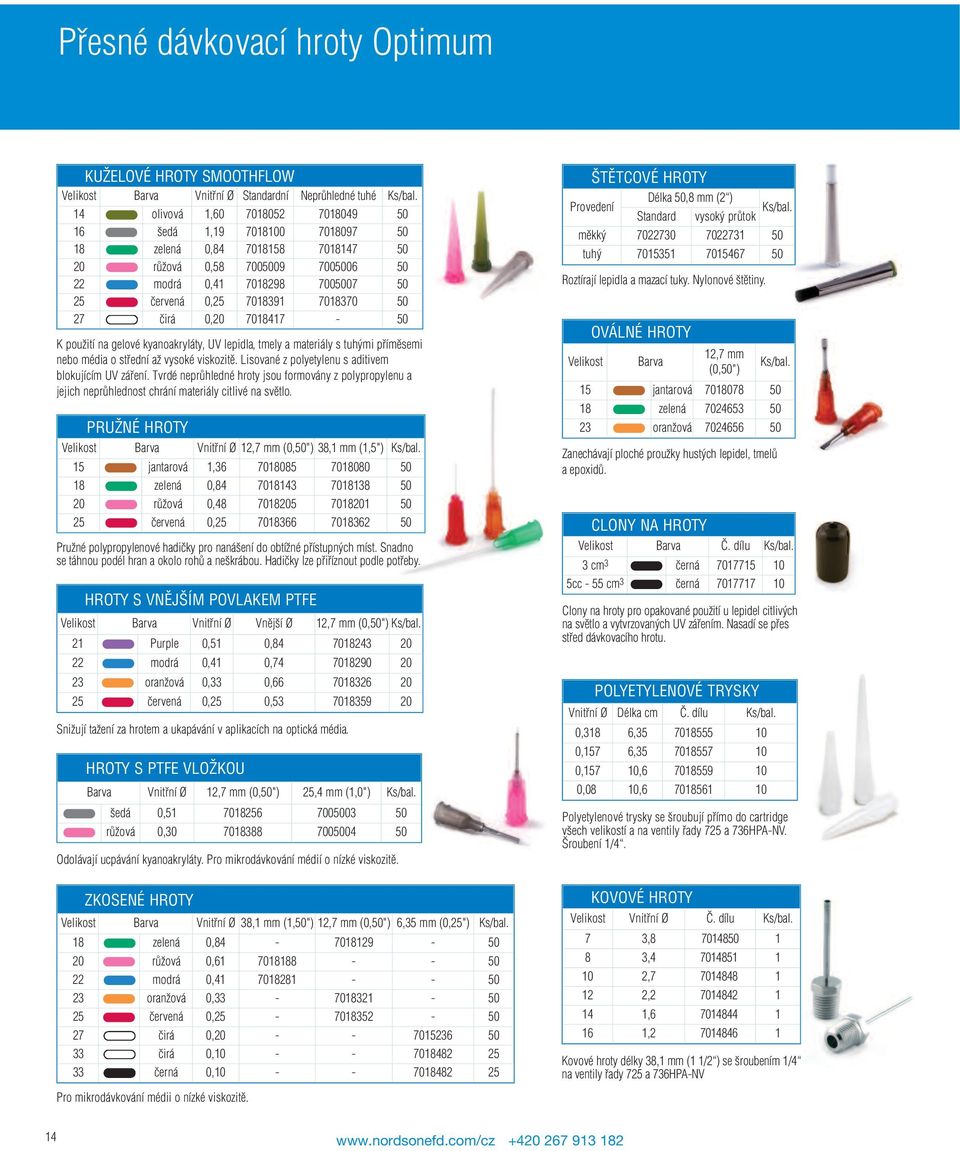

14 Přesné dávkovací hroty Optimum KUŽELOVÉ HROTY SMOOTHFLOW Velikost Barva Vnitřní Ø Standardní Neprůhledné tuhé Ks/bal. 14 olivová 1, šedá 1, zelená 0, růžová 0, modrá 0, červená 0, čirá 0, K použití na gelové kyanoakryláty, UV lepidla, tmely a materiály s tuhými příměsemi nebo média o střední až vysoké viskozitě. Lisované z polyetylenu s aditivem blokujícím UV záření. Tvrdé neprůhledné hroty jsou formovány z polypropylenu a jejich neprůhlednost chrání materiály citlivé na světlo. PRUŽNÉ HROTY Velikost Barva Vnitřní Ø 12,7 mm (0,50") 38,1 mm (1,5") Ks/bal. 15 jantarová 1, zelená 0, růžová 0, červená 0, Pružné polypropylenové hadičky pro nanášení do obtížné přístupných míst. Snadno se táhnou podél hran a okolo rohů a neškrábou. Hadičky lze přiříznout podle potřeby. HROTY S VNĚJŠÍM POVLAKEM PTFE Velikost Barva Vnitřní Ø Vnější Ø 12,7 mm (0,50") Ks/bal. 21 Purple 0,51 0, modrá 0,41 0, oranžová 0,33 0, červená 0,25 0, Snižují tažení za hrotem a ukapávání v aplikacích na optická média. HROTY S PTFE VLOŽKOU Barva Vnitřní Ø 12,7 mm (0,50") 25,4 mm (1,0") Ks/bal. šedá 0, růžová 0, Odolávají ucpávání kyanoakryláty. Pro mikrodávkování médií o nízké viskozitě. ŠTĚTCOVÉ HROTY Provedení Délka 50,8 mm (2 ) Standard vysoký průtok Ks/bal. měkký tuhý Roztírají lepidla a mazací tuky. Nylonové štětiny. OVÁLNÉ HROTY Velikost Barva 12,7 mm (0,50") Ks/bal. 15 jantarová zelená oranžová Zanechávají ploché proužky hustých lepidel, tmelů a epoxidů. CLONY NA HROTY Velikost Barva Č. dílu Ks/bal. 3 cm 3 černá cc - 55 cm 3 černá Clony na hroty pro opakované použití u lepidel citlivých na světlo a vytvrzovaných UV zářením. Nasadí se přes střed dávkovacího hrotu. POLYETYLENOVÉ TRYSKY Vnitřní Ø Délka cm Č. dílu Ks/bal. 0,318 6, ,157 6, ,157 10, ,08 10, Polyetylenové trysky se šroubují přímo do cartridge všech velikostí a na ventily řady 725 a 736HPA-NV. Šroubení 1/4. ZKOSENÉ HROTY Velikost Barva Vnitřní Ø 38,1 mm (1,50") 12,7 mm (0,50") 6,35 mm (0,25") Ks/bal. 18 zelená 0, růžová 0, modrá 0, oranžová 0, červená 0, čirá 0, čirá 0, černá 0, KOVOVÉ HROTY Velikost Vnitřní Ø Č. dílu Ks/bal. 7 3, , , , , , Kovové hroty délky 38,1 mm (1 1/2 ) se šroubením 1/4 na ventily řady 725 a 736HPA-NV Pro mikrodávkování médii o nízké viskozitě. 14

15 Doporučené hroty DISPENSING TIPS Použití kuželové nerezové vnitřní PTFE pružné média o velmi nízké viskozitě X pasty s tuhými příměsemi X pasty s tuhými příměsemi X média reagují s kovy X ukládání do výřezů roztírání/potírání rychle tvrdnoucí lepidla nanášení kuliček, pruhů podklady, které se snadnou poškrábou Média epidla anaerobní lepidla povlakování X kyanoakryláty gelové kyanoakryláty epoxidy X mazací tuky X lepidla vytvrzovaná světlem * * X oleje laky X tmely X stříbrný epoxid X + X X pájecí pasta/brusné pasty X pájecí masky X rozpouštědla X lepidla vytvrzovaná UV zářením ** * * - Legenda Doporučeno Uspokojivé X Nepoužívat *V pořádku při použití clony na hrot, č. dílu nebo **Standardní zužující tipy jsou doporučovány pro dosažení nejlepších výsledků. + Pro dosažení nejlepšího výsledku doporučujeme zkosené hroty. 15

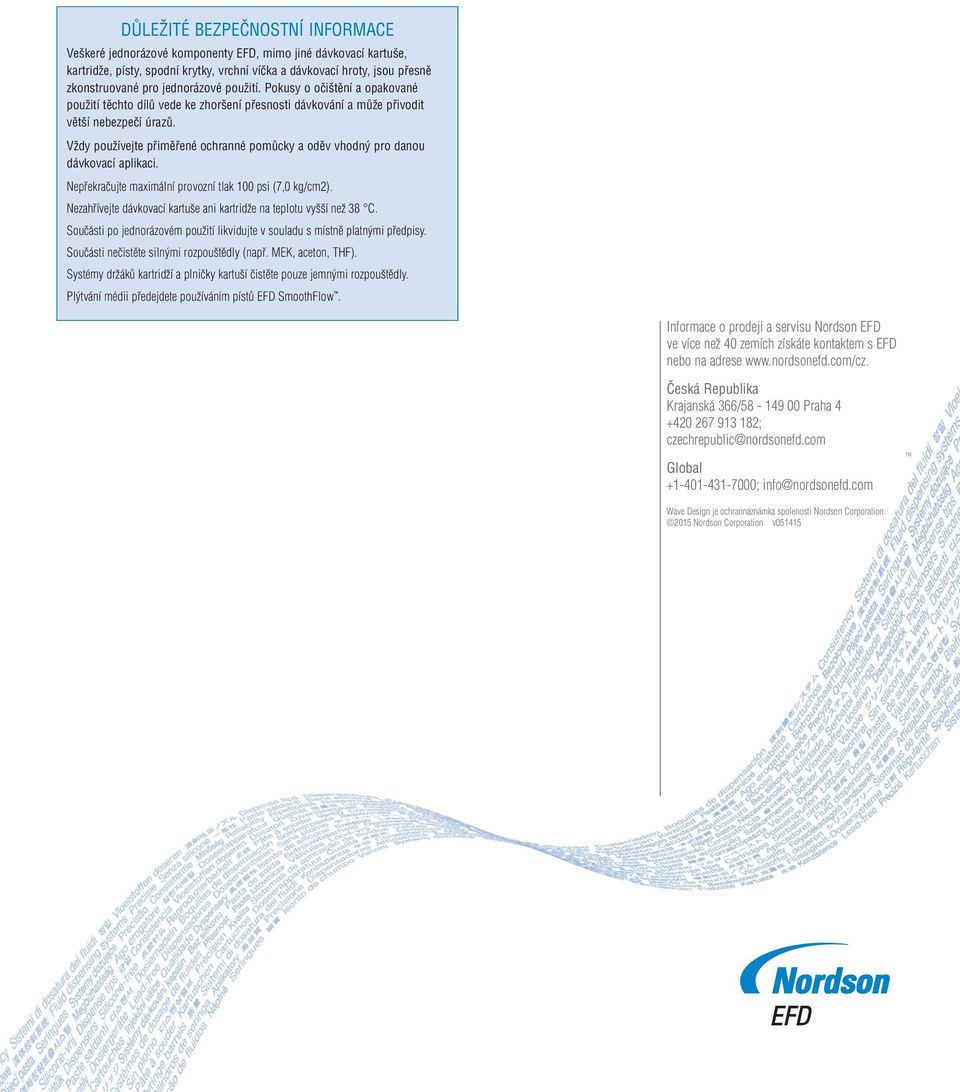

16 DŮLEŽITÉ BEZPEČNOSTNÍ INFORMACE Veškeré jednorázové komponenty EFD, mimo jiné dávkovací kartuše, kartridže, písty, spodní krytky, vrchní víčka a dávkovací hroty, jsou přesně zkonstruované pro jednorázové použití. Pokusy o očištění a opakované použití těchto dílů vede ke zhoršení přesnosti dávkování a může přivodit větší nebezpečí úrazů. Vždy používejte přiměřené ochranné pomůcky a oděv vhodný pro danou dávkovací aplikaci. Nepřekračujte maximální provozní tlak 100 psi (7,0 kg/cm2). Nezahřívejte dávkovací kartuše ani kartridže na teplotu vyšší než 38 C. Součásti po jednorázovém použití likvidujte v souladu s místně platnými předpisy. Součásti nečistěte silnými rozpouštědly (např. MEK, aceton, THF). Systémy držáků kartridží a plničky kartuší čistěte pouze jemnými rozpouštědly. Plýtvání médii předejdete používáním pístů EFD SmoothFlow. Informace o prodeji a servisu Nordson EFD ve více než 40 zemích získáte kontaktem s EFD nebo na adrese Česká Republika Krajanská 366/ Praha ; czechrepublic@nordsonefd.com Global ; info@nordsonefd.com Wave Design je ochrannáznámka spolenosti Nordson Corporation Nordson Corporation v051415
