1 Příprava pitné vody 33.1 Filtry pro pitnou vodu 33.2 Membránové expanzní nádoby pro instalaci pitné vody 33.3 Membránové pojistné ventily 33.4 Cirkulační čerpadla Grundfos CZ 09/2010

2 CZ 33

3 Filtr pitné vody 33.1 Filtr pitné vody RDc, RD 1 a RD 1a Filtrační vložka s jemností filtru 100 m. Zobrazení datumu pro vyvolání zpětného proplachu. H Na základě sériové kombinované příruby vhodné pro svislé a vodorovné potrubí. H Připojovací rozměr 100 mm (kompatibilní s konkurenčními výrobky). H Modulární konstrukce (nevyžaduje velké zásoby náhradních dílů). S redukčním ventilem 1 až 6 bar (nastavení z výroby 4 bar) Spuštění zpětného proplachu s ručním ovládáním (s dětskou pojistkou) CZ 09/2010 Zkontrolováno DVGW

4 Filtr pitné vody Filtr pitné vody Mat.sk.30 Filtr se zpětným proplachem Boxer H jemnost filtru podle DIN : 0,1 mm (100 m) H pletivo filtru z ušlechtilé oceli H otočná připojovací příruba a šroubení pro vodoměr H otočná jednoruční rukojeť pro snadné spuštění zpětného proplachu (dětská pojistka) H jmenovitý tlak PN 16 H teplota vody max. 30 C RDc jmenovitý průtok 2,3 m 3 /h RD 1 jmenovitý průtok 3,6 m 3 /h RD 1a jmenovitý průtok 5,8 m 3 /h , , , Příslušenství pro filtr pitné vody Mat.sk.30 Vložka se zpětným ventilem K rozšíření Boxer RD pro domovní vodárnu, namontujte na straně vstupu vody do filtru Boxer , 33.1 Vložka k náhradě filtrů na pitnou vodu Grünbeck Filtr se zpětným proplachem Astro R 1 a domovní vodárna Astro HWS R , Jemný filtr Geno Ultra 99 R 1 a FS R , Kazety náhradního filtru 100 m Filtrační vložka z umělé hmoty zpevněná skelným vláknem a pletivo filtru z ušlechtilé oceli , Sada těsnění Složení: těsnění příruby, těsnění víka filtru, těsnění kazety filtru a jednotky zpětného proplachu , Náhradní filtrační zvon (RSF) pro filtr Boxer. Z transparentní umělé hmoty s vysokou pevností , Jednotka zpětného proplachu R/RD Manuální jednotka zpětného proplachu s přidržovací svorkou z ušlechtilé oceli , Kazety redukčního ventilu pro Boxer RD a kombinovanou přírubu KOMBI D , CZ

5 Membránové tlakové expanzní nádoby pro instalaci pitné vody 33.2 Typ DD 12 Typ DD 25 Membránové tlakové expanzní nádoby pro zásobníkový ohřívač vody, pro zařízení na zásobování vodou a zařízení pro zvýšení tlaku Typ DD8, DD12, DD18, DD25 a DD33 H Vestavěný průtokový systém High-Flow zabraňuje vytváření zárodků. H Vodní přípojka z ušlechtilé oceli. Průtokový výkon 4,2 m 3 /h při p 0,2 bar Max. provozní tlak 10 bar Vnitřní prostor nádrže zcela chráněn podle KTW, kategorie B Zvenčí bílá, povrch s plastovým povlakem (RAL 9010) CZ 09/2010 Podle DIN 4807 část 5 a DIN DVGW reg. č. NW 9481AT2534 Schválení podle směrnice EU pro tlaková zařízení 97/23/ES

6 Membránové tlakové expanzní nádoby pro instalaci pitné vody Typ Objem v litrech Mat.sk.30 H přetlak tlak 4 bar (předběžné nastavení z výroby) H přípust. provozní tlak 10 bar DD , DD , DD , DD , DD , Příslušenství Mat.sk Připojovací sada zásobníku Průtoková armatura R c s uzavěrem a vypouštěním , Nástěnný držák pro membránové tlakové expanzní nádoby pro konstrukční velikosti až 25 litrů , Technické údaje pro připojovací sadu zásobníku Tlako ková ztráta Průtoková množství Charakteristika tlakové ztráty průtokové armatury R c CZ

7 Membránové tlakové expanzní nádoby pro instalaci pitné vody Technické údaje Rozměry Typ D mm H mm A mm Hmotnost kg DD G c 4,9 DD G c 6,4 DD G c 8,0 DD G c 9,6 DD G c 11,0 Tabulka možností volby Jmenovitý objem expanzní nádoby v litrech Hodnoty p sv 6,0 10,0 6,0 10,0 6,0 10,0 6,0 10,0 6,0 10,0 tlaku v bar p e 4,8 8,0 4,8 8,0 4,8 8,0 4,8 8,0 4,8 8, p a p o Max. povolený objem zásobníkového ohřívače vody Vsp v litrech 3,0 2, ,5 3, ,0 3, ,5 4, ,0 4, ,5 5, ,0 5, p a = počáteční tlak (statický tlak za redukčním ventilem) p e = tlak zařízení (p e = p sv - dp a ) dp a = rozdíl pracovního tlaku (20% z p sv ) p sv = reakční tlak pojistného ventilu p o = přetlak expanzní nádoby (p a - 0,2 bar) Upozornění! Vstupní tlak expanzní nádoby p o je třeba nastavit z počátečního tlaku p a odečtením 0,2 bar a zohlednit při projektování CZ

8 CZ

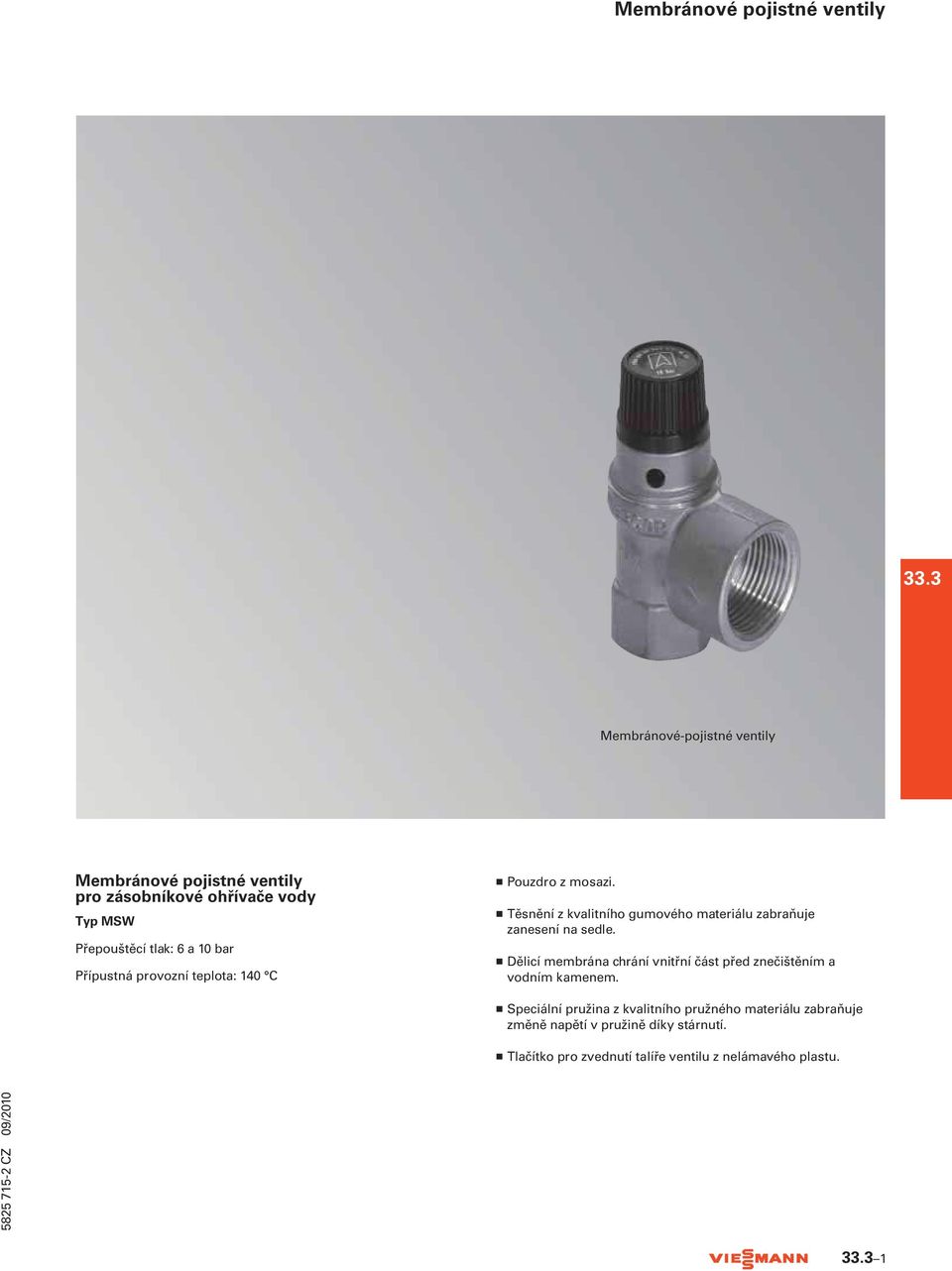

9 Membránové pojistné ventily 33.3 Membránové-pojistné ventily Membránové pojistné ventily pro zásobníkové ohřívače vody Typ MSW Přepouštěcí tlak: 6 a 10 bar Přípustná provozní teplota: 140 C H Pouzdro z mosazi. H Těsnění z kvalitního gumového materiálu zabraňuje zanesení na sedle. H Dělicí membrána chrání vnitřní část před znečištěním a vodním kamenem. H Speciální pružina z kvalitního pružného materiálu zabraňuje změně napětí v pružině díky stárnutí. H Tlačítko pro zvednutí talíře ventilu z nelámavého plastu CZ 09/

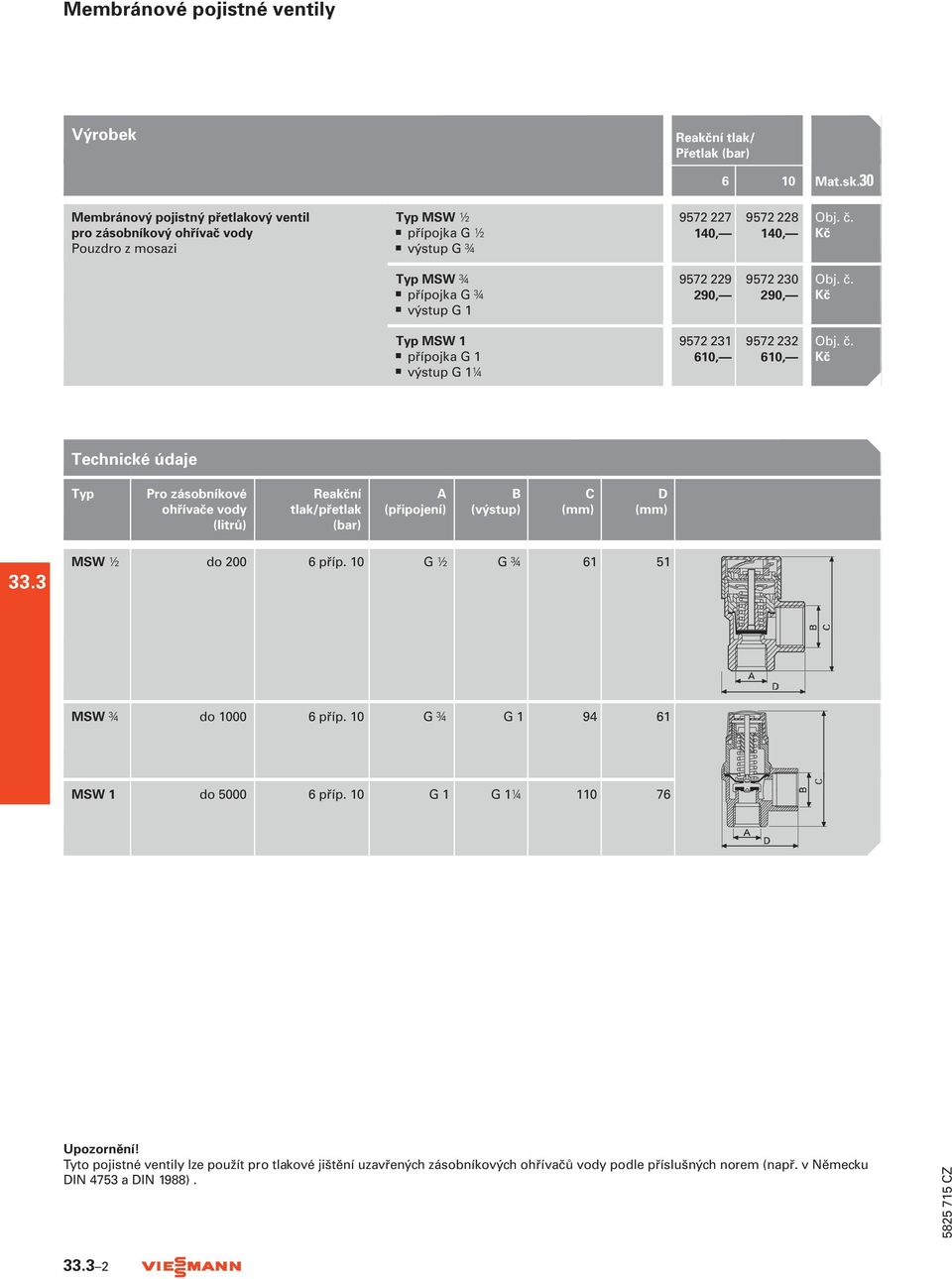

10 Membránové pojistné ventily Výrobek Reakční tlak/ Přetlak (bar) 6 10 Mat.sk.30 Membránový pojistný přetlakový ventil pro zásobníkový ohřívač vody Pouzdro z mosazi Typ MSW ½ přípojka G ½ výstup G ¾ , , Typ MSW ¾ přípojka G ¾ výstup G , , Typ MSW 1 přípojka G 1 výstup G 1¼ , , Technické údaje Typ Pro zásobníkové ohřívače vody (litrů) Reakční tlak/přetlak (bar) A (připojení) B (výstup) C D 33.3 MSW ½ do příp. 10 G ½ G ¾ VitoCellcomferra l VitoCellcomferra l VitoCellcomferra l MSW ¾ do příp. 10 G ¾ G MSW 1 do příp. 10 G 1 G 1¼ Upozornění! Tyto pojistné ventily lze použít pro tlakové jištění uzavřených zásobníkových ohřívačů vody podle příslušných norem (např. v Německu DIN 4753 a DIN 1988) CZ

11 Cirkulační čerpadla Grundfos 33.4 Grundfos Cirkulační čerpadla teplé pitné vody Grundfos typ UP a typ UP Podle volby s hodinami termostatem hodinami a termostatem H nízká spotřeba energie H jednoduchá instalace H bezúdržbový provoz H nízká hladina hluku H široký rozsah použití CZ 09/

12 Cirkulační čerpadla Cirkulační čerpadla Grundfos UP Typ B Typ Bx Mat.sk.30 Čerpadlo s mokroběžným rotorem H odolné proti blokovacím proudům H kryt z bezolovnaté mosazi H integrovaný uzavírací a zpětný ventil (jen typ 20-14) H zvlášť odolné proti vápenatým usazeninám pomocí techniky kulového rotoru Základní provedení cirkulační čerpadlo Provedení U cirkulační čerpadlo se spínacími hodinami Provedení T cirkulační čerpadlo s termostatem , , , , , , Provedení UT cirkulační čerpadlo se spínacími hodinami a termostatem , , CZ

13 Cirkulační čerpadla Grundfos Technické údaje Technické údaje Typ P (W) I (A) Charakteristika UP VitoCell-comferral H V~, 50 Hz H přípojka Rp b H montážní délka 80 mm H jmenovitý tlak PN 10 H druh krytí IP 42 H teplota média od +2 C do +95 C 25 0,11 VitoCell-comferral VitoCell-comferral opravní výška Do Průtokové množství UP H V~, 50 Hz H přípojka G 1a H montážní délka 110 mm H jmenovitý tlak PN 10 H druh krytí IP 42 H teplota média od +2 C do +95 C 25 0,11 opravní výška Do 33.4 Průtokové množství Provedení UP... B Kryt s vnitřním závitem UP... T s integrovaným vypínatelným a nastavitelným termostatem UP... Bx Kryt s integrovaným uzávěrem, samotížnou brzdou a šroubovým spojem UP... U s nasunutými spínacími hodinami s tabulkou dní CZ

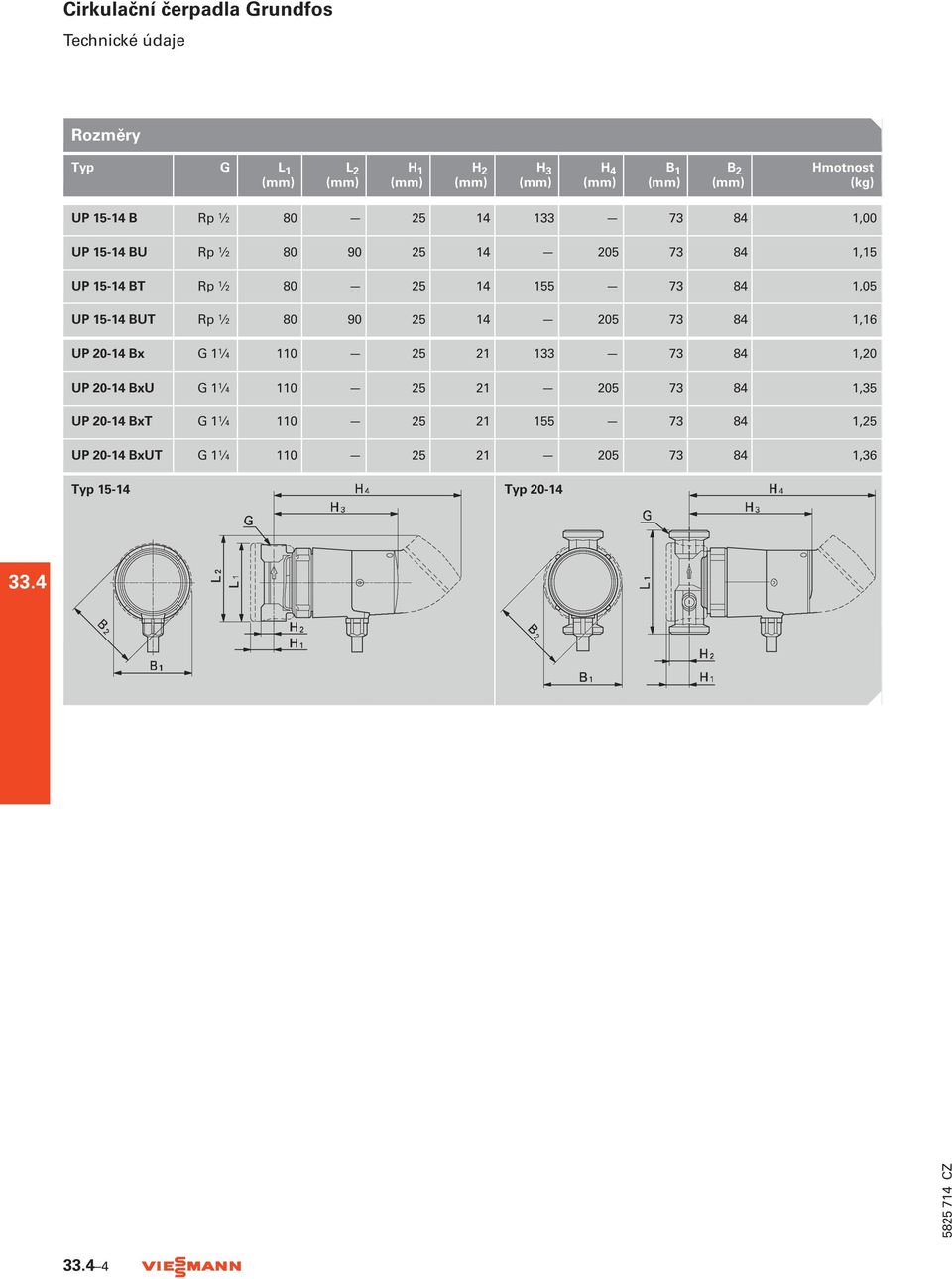

14 Cirkulační čerpadla Grundfos Technické údaje Rozměry Typ G L 1 L 2 H 1 H 2 H 3 H 4 B 1 B 2 Hmotnost (kg) UP B Rp b ,00 VitoCell-comferral VitoCell-comferral UP BU Rp b ,15 UP BT Rp b ,05 VitoCell-comferral UP BUT Rp b ,16 UP Bx G 1a ,20 UP BxU G 1a ,35 UP BxT G 1a ,25 UP BxUT G 1a ,36 Typ Typ CZ
