Protierozní ochrana 1. cvičení. 143PROZ ZS 2015/ ; z, zk

Transkript

1 Protierozní ochrana 1. cvičení 143PROZ ZS 2015/ ; z, zk

2 Vedoucí cvičení Markéta VLÁČILOVÁ, Ing. Pracoviště: Katedra hydromeliorací a krajinného inženýrství (K143) FSv, ČVUT v Praze Kontakt: Markéta Vláčilová - místnost B606; marketa.vlacilova@fsv.cvut.cz Konzultační hodiny: Po 8:30-10:00, St 15:30-17:00 (sudý týden) může se ještě na začátku semestru změnit, aktuální informace na webu Webové stránky předmětu: Sekce Pro studenty / Předměty / PROZ

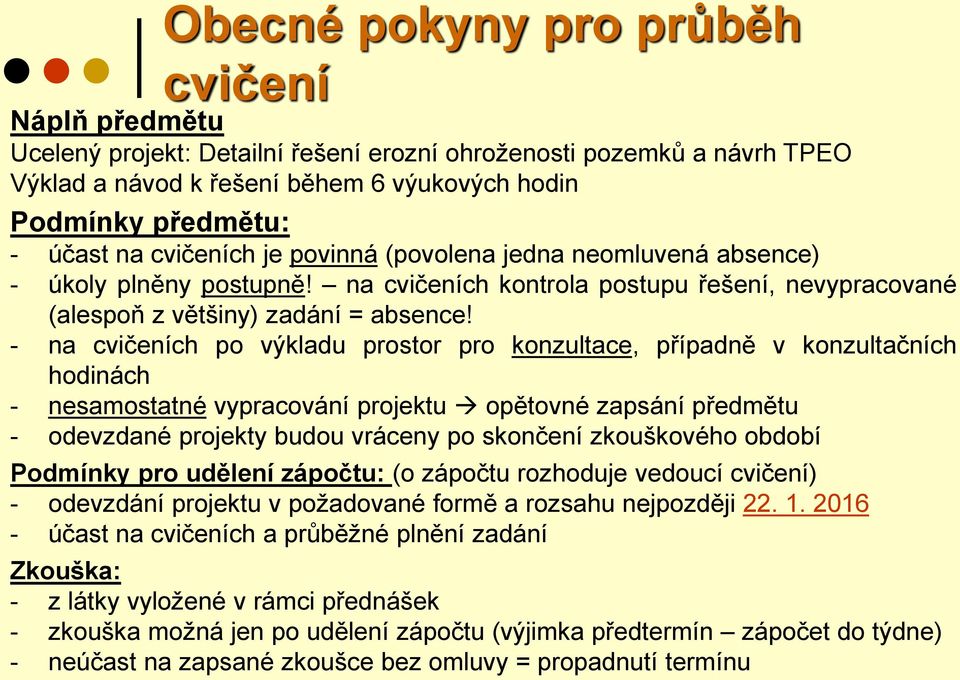

3 Obecné pokyny pro průběh cvičení Náplň předmětu Ucelený projekt: Detailní řešení erozní ohroženosti pozemků a návrh TPEO Výklad a návod k řešení během 6 výukových hodin Podmínky předmětu: - účast na cvičeních je povinná (povolena jedna neomluvená absence) - úkoly plněny postupně! na cvičeních kontrola postupu řešení, nevypracované (alespoň z většiny) zadání = absence! - na cvičeních po výkladu prostor pro konzultace, případně v konzultačních hodinách - nesamostatné vypracování projektu opětovné zapsání předmětu - odevzdané projekty budou vráceny po skončení zkouškového období Podmínky pro udělení zápočtu: (o zápočtu rozhoduje vedoucí cvičení) - odevzdání projektu v požadované formě a rozsahu nejpozději účast na cvičeních a průběžné plnění zadání Zkouška: - z látky vyložené v rámci přednášek - zkouška možná jen po udělení zápočtu (výjimka předtermín zápočet do týdne) - neúčast na zapsané zkoušce bez omluvy = propadnutí termínu

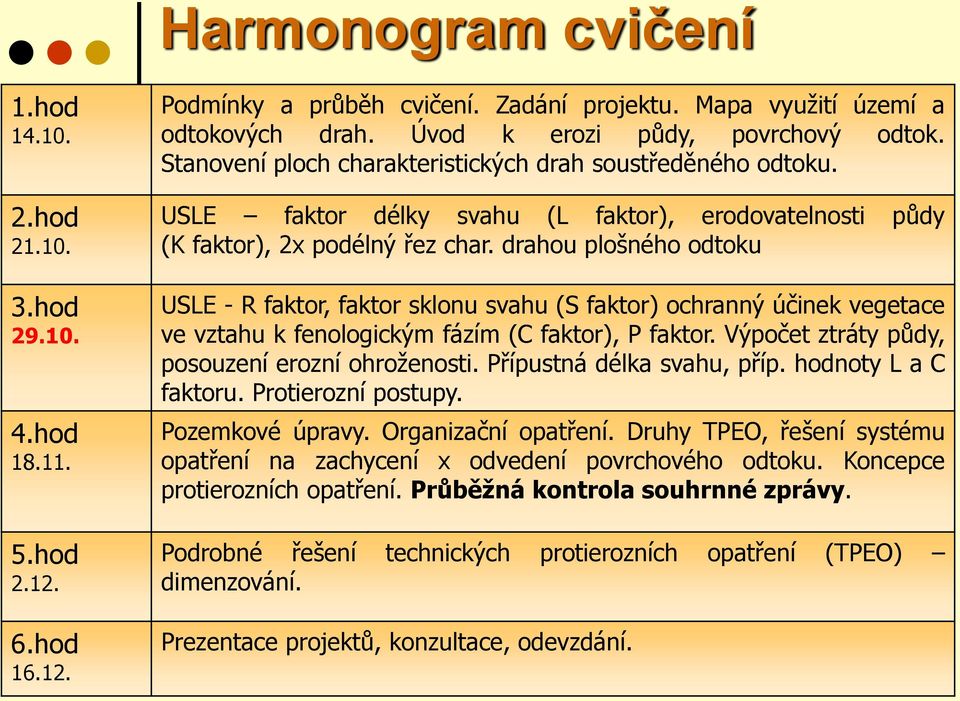

4 Harmonogram cvičení 1.hod hod hod hod hod hod Podmínky a průběh cvičení. Zadání projektu. Mapa využití území a odtokových drah. Úvod k erozi půdy, povrchový odtok. Stanovení ploch charakteristických drah soustředěného odtoku. USLE faktor délky svahu (L faktor), erodovatelnosti půdy (K faktor), 2x podélný řez char. drahou plošného odtoku USLE - R faktor, faktor sklonu svahu (S faktor) ochranný účinek vegetace ve vztahu k fenologickým fázím (C faktor), P faktor. Výpočet ztráty půdy, posouzení erozní ohroženosti. Přípustná délka svahu, příp. hodnoty L a C faktoru. Protierozní postupy. Pozemkové úpravy. Organizační opatření. Druhy TPEO, řešení systému opatření na zachycení x odvedení povrchového odtoku. Koncepce protierozních opatření. Průběžná kontrola souhrnné zprávy. Podrobné řešení technických protierozních opatření (TPEO) dimenzování. Prezentace projektů, konzultace, odevzdání.

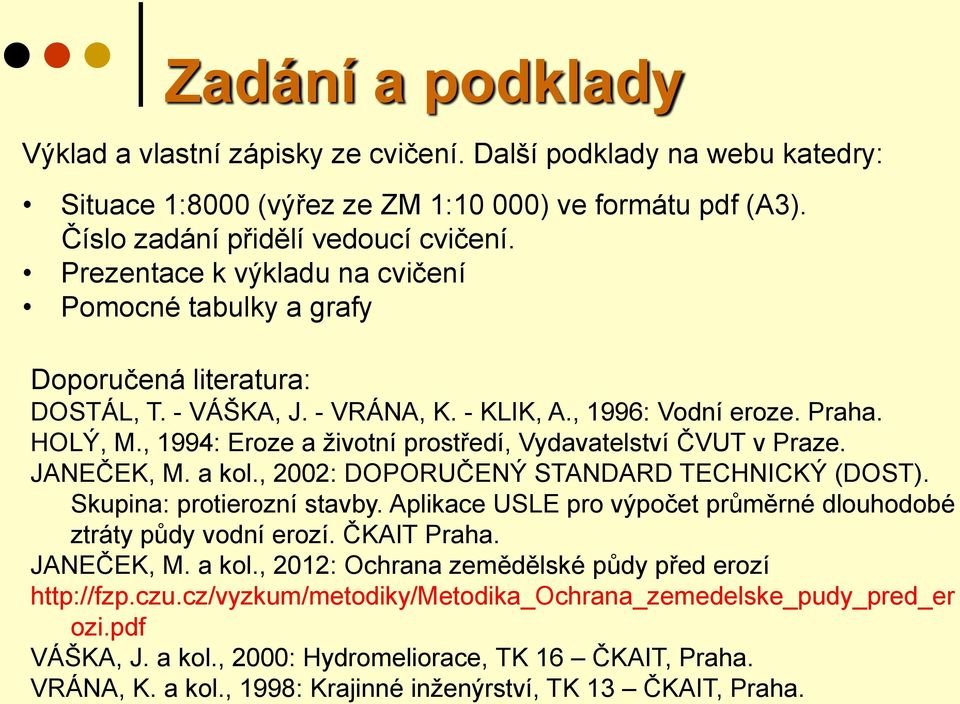

5 Zadání a podklady Výklad a vlastní zápisky ze cvičení. Další podklady na webu katedry: Situace 1:8000 (výřez ze ZM 1:10 000) ve formátu pdf (A3). Číslo zadání přidělí vedoucí cvičení. Prezentace k výkladu na cvičení Pomocné tabulky a grafy Doporučená literatura: DOSTÁL, T. - VÁŠKA, J. - VRÁNA, K. - KLIK, A., 1996: Vodní eroze. Praha. HOLÝ, M., 1994: Eroze a životní prostředí, Vydavatelství ČVUT v Praze. JANEČEK, M. a kol., 2002: DOPORUČENÝ STANDARD TECHNICKÝ (DOST). Skupina: protierozní stavby. Aplikace USLE pro výpočet průměrné dlouhodobé ztráty půdy vodní erozí. ČKAIT Praha. JANEČEK, M. a kol., 2012: Ochrana zemědělské půdy před erozí ozi.pdf VÁŠKA, J. a kol., 2000: Hydromeliorace, TK 16 ČKAIT, Praha. VRÁNA, K. a kol., 1998: Krajinné inženýrství, TK 13 ČKAIT, Praha.

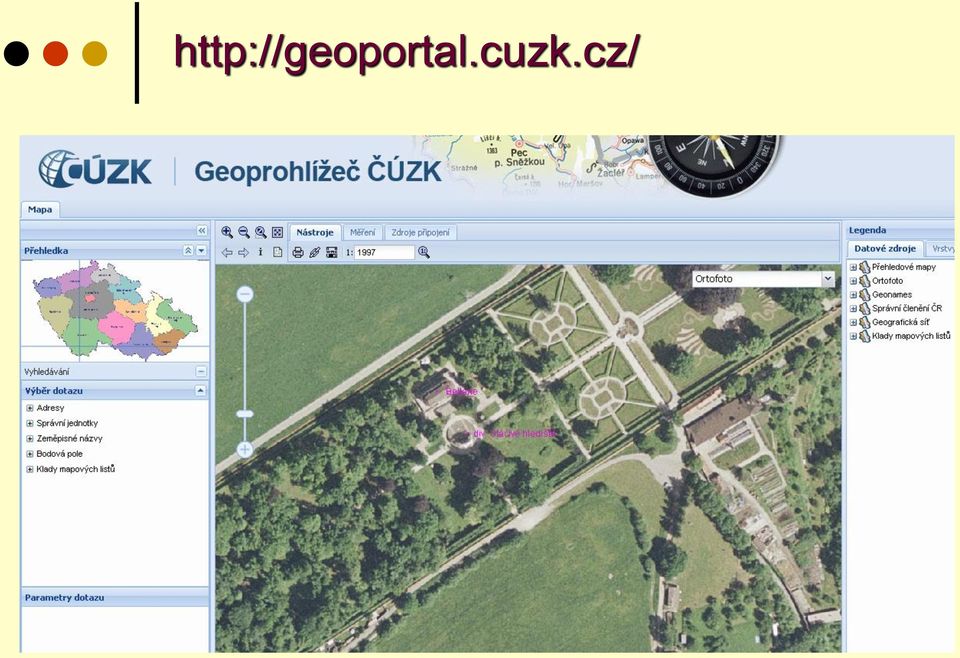

6 Další zdroje informací Webové portály, mapové služby mapový portál ČÚZK mapový portál veřejné správy ČR mapový portál VÚMOP

7

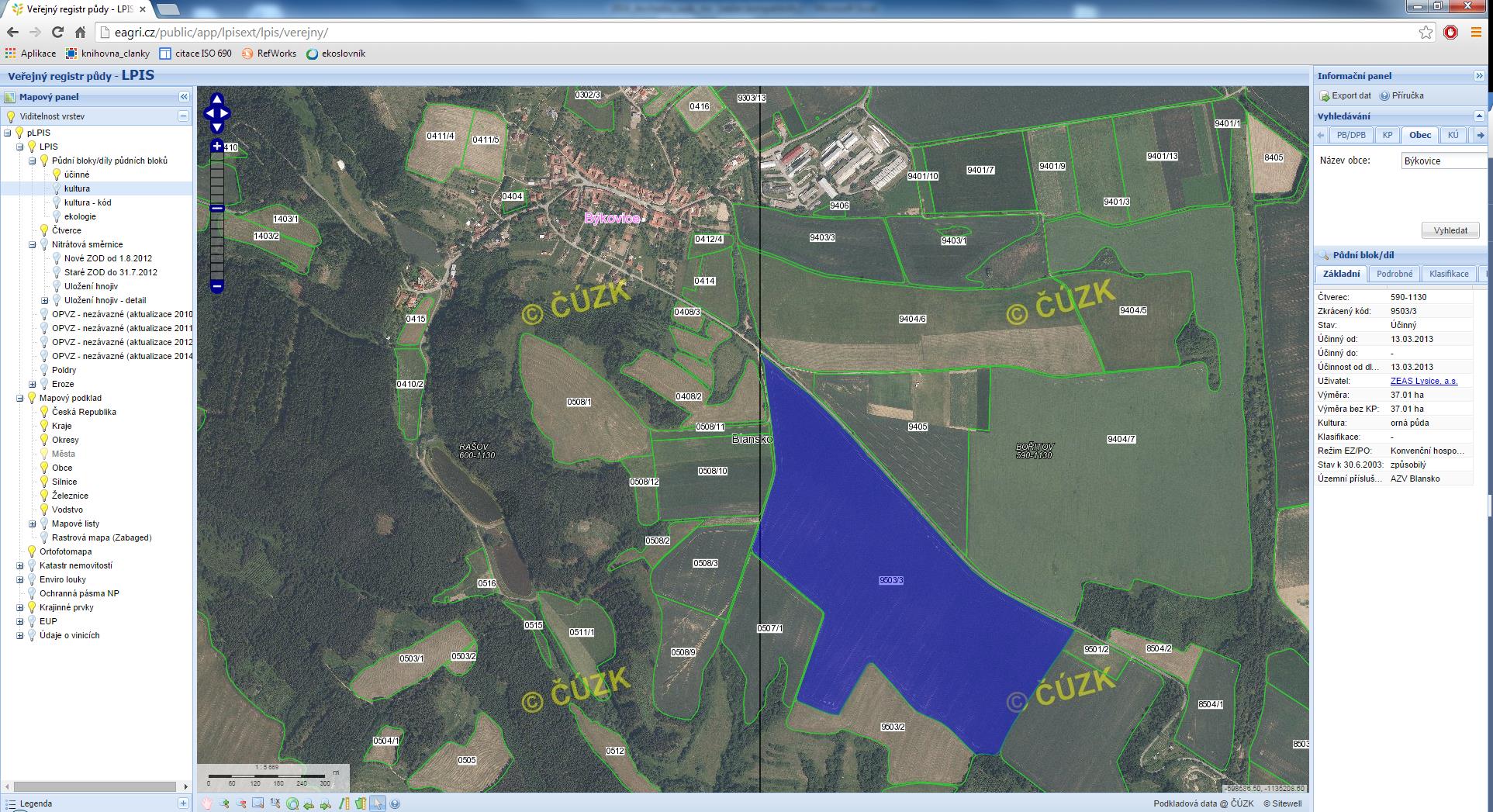

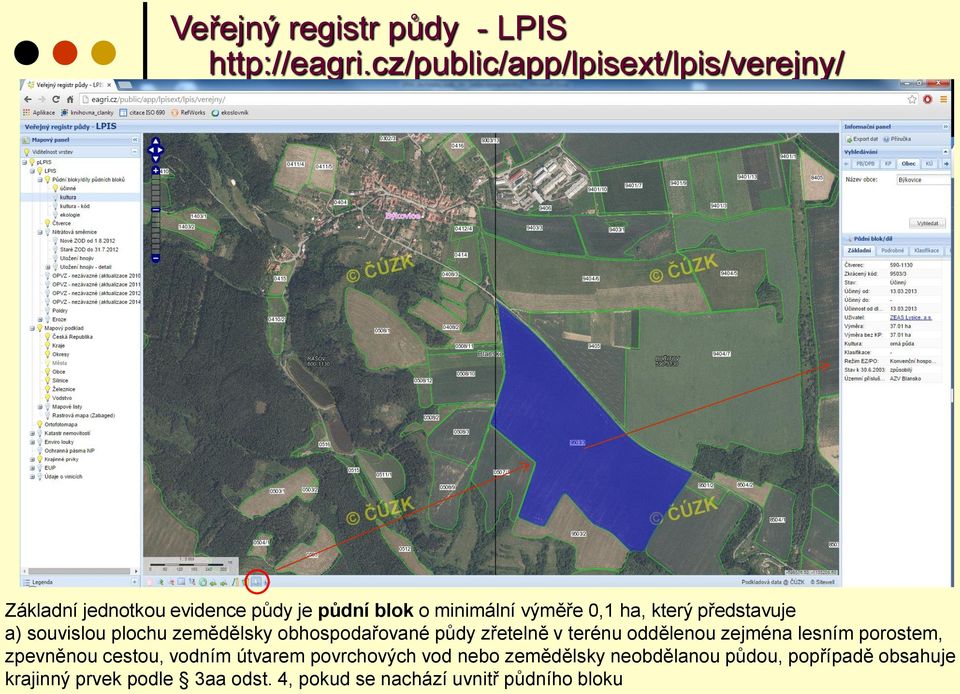

8 Veřejný registr půdy - LPIS Základní jednotkou evidence půdy je půdní blok o minimální výměře 0,1 ha, který představuje a) souvislou plochu zemědělsky obhospodařované půdy zřetelně v terénu oddělenou zejména lesním porostem, zpevněnou cestou, vodním útvarem povrchových vod nebo zemědělsky neobdělanou půdou, popřípadě obsahuje krajinný prvek podle 3aa odst. 4, pokud se nachází uvnitř půdního bloku

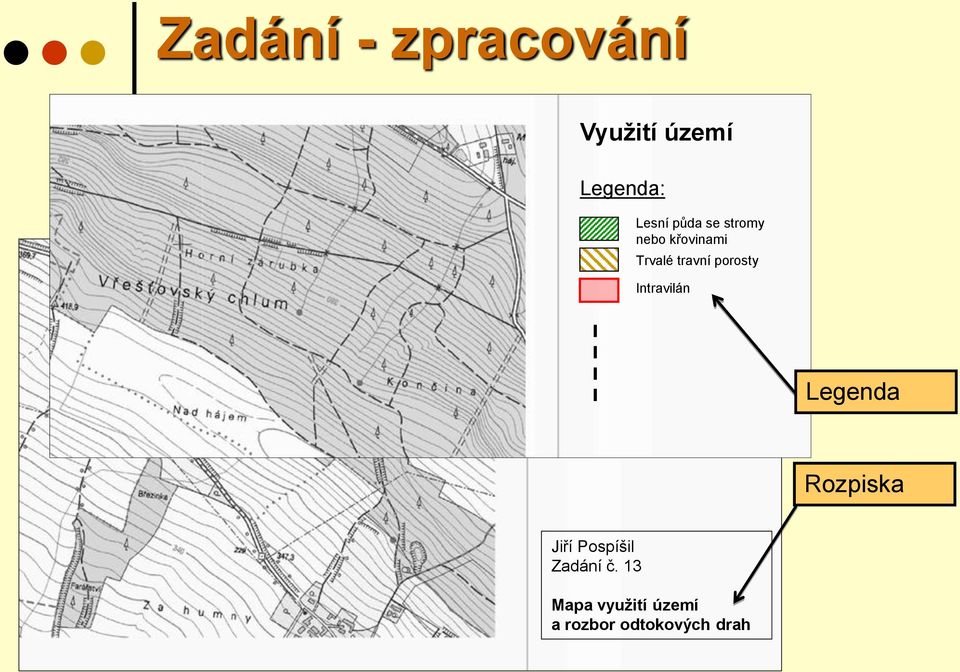

9 Zadání - zpracování Využití území Legenda: Lesní půda se stromy nebo křovinami Trvalé travní porosty Intravilán Legenda Rozpiska Jiří Pospíšil Zadání č. 13 Mapa využití území a rozbor odtokových drah

10 Proč nám vadí eroze? Je to přece přirozený proces. Poškozování zemědělské půdy (on-site effects)

11 Proč nám vadí eroze? Je to přece přirozený proces. Eroze náspu komunikace Odnos půdy z pozemku (off-site effects)

12 Proč nám vadí eroze? Je to přece přirozený proces. Znečištění nádrže Ukládání sedimentu a snižování zásobního objemu (VN Pastviny)

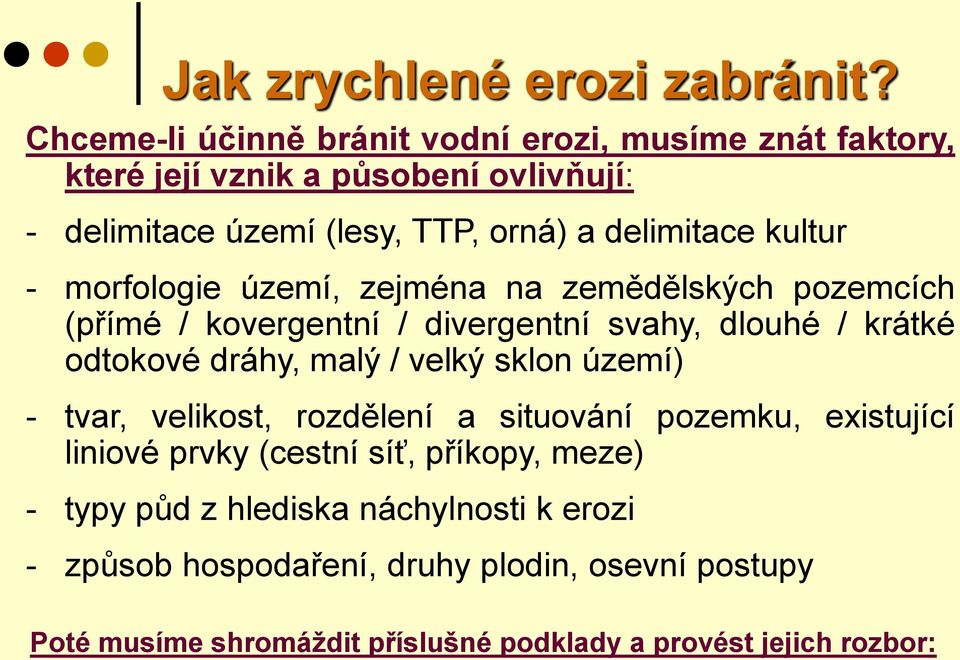

13 Jak zrychlené erozi zabránit? Chceme-li účinně bránit vodní erozi, musíme znát faktory, které její vznik a působení ovlivňují: - delimitace území (lesy, TTP, orná) a delimitace kultur - morfologie území, zejména na zemědělských pozemcích (přímé / kovergentní / divergentní svahy, dlouhé / krátké odtokové dráhy, malý / velký sklon území) - tvar, velikost, rozdělení a situování pozemku, existující liniové prvky (cestní síť, příkopy, meze) - typy půd z hlediska náchylnosti k erozi - způsob hospodaření, druhy plodin, osevní postupy Poté musíme shromáždit příslušné podklady a provést jejich rozbor:

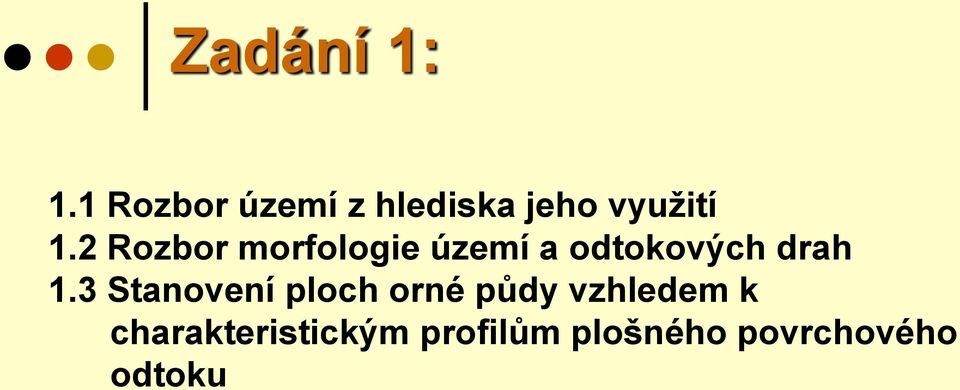

14 Zadání 1: 1.1 Rozbor území z hlediska jeho využití 1.2 Rozbor morfologie území a odtokových drah 1.3 Stanovení ploch orné půdy vzhledem k charakteristickým profilům plošného povrchového odtoku

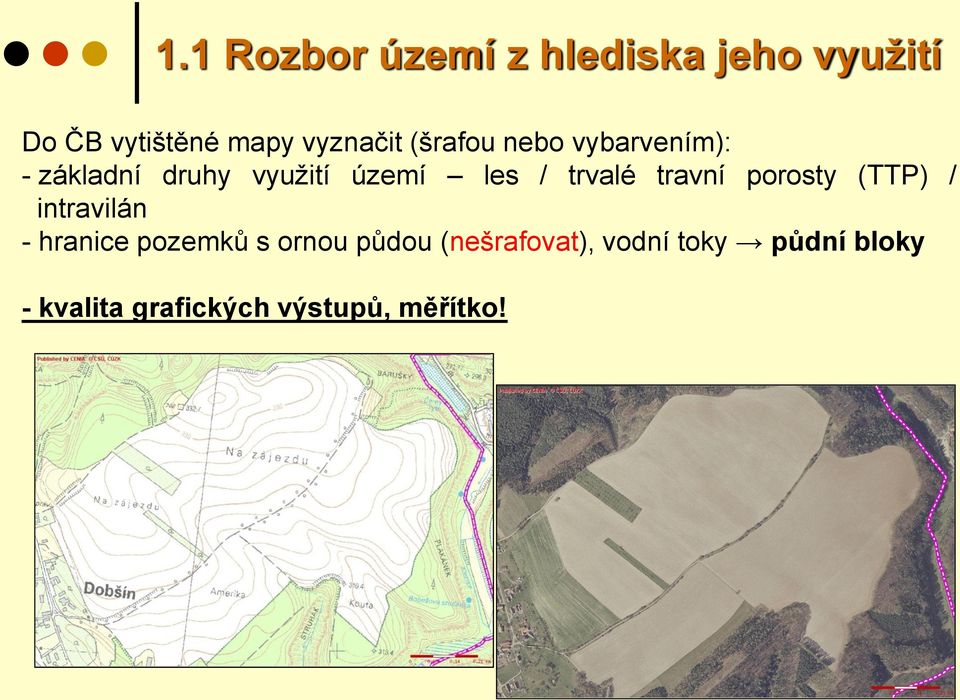

15 1.1 Rozbor území z hlediska jeho využití Do ČB vytištěné mapy vyznačit (šrafou nebo vybarvením): - základní druhy využití území les / trvalé travní porosty (TTP) / intravilán - hranice pozemků s ornou půdou (nešrafovat), vodní toky půdní bloky - kvalita grafických výstupů, měřítko!

16 1.2 Rozbor morfologie území a odtokových drah Vykreslete na orné půdě výrazné údolnice (dráhy soustředěného odtoku) a hřbetnice Vykreslete charakteristické dráhy plošného odtoku, vyznačte jejich číslo, délku a průměrný sklon

17 Erozně uzavřený celek (EUC) - souvislé území s lokálně uzavřeným erozním procesem, tj. denudací, transportem a akumulací půdy (Holý, 1994). Jedná se o území zemědělské půdy ohraničené rozvodnicí, na které vzniká povrchový odtok a hranicí, kde je povrchový odtok přerušen (cestní příkop, vodní tok, mez, údolnice,...).

18 Dráhy soustředěného odtoku Dráhy soustředěného odtoku představují místa, kde v důsledku konfigurace terénu dochází k přirozené koncentraci plošného povrchu odtoku, vytváření výrazných odtokových drah a k možnosti vzniku rýhové eroze. Definují se na každé vyšetřované jednotce v území (tj. na každém pozemku); jejich směr se upřesňuje terénním průzkumem a zaměřením. Charakteristiky drah soustředěného povrchového odtoku se definují a dokumentují podélným a příčným profilem. Tyto charakteristiky se používají pro návrh asanace drah soustředěného odtoku, např. tzv. zatravněnou údolnicí. V mapě se vyznačuje směr soustředěného povrchového odtoku a jejich pořadové číslo.

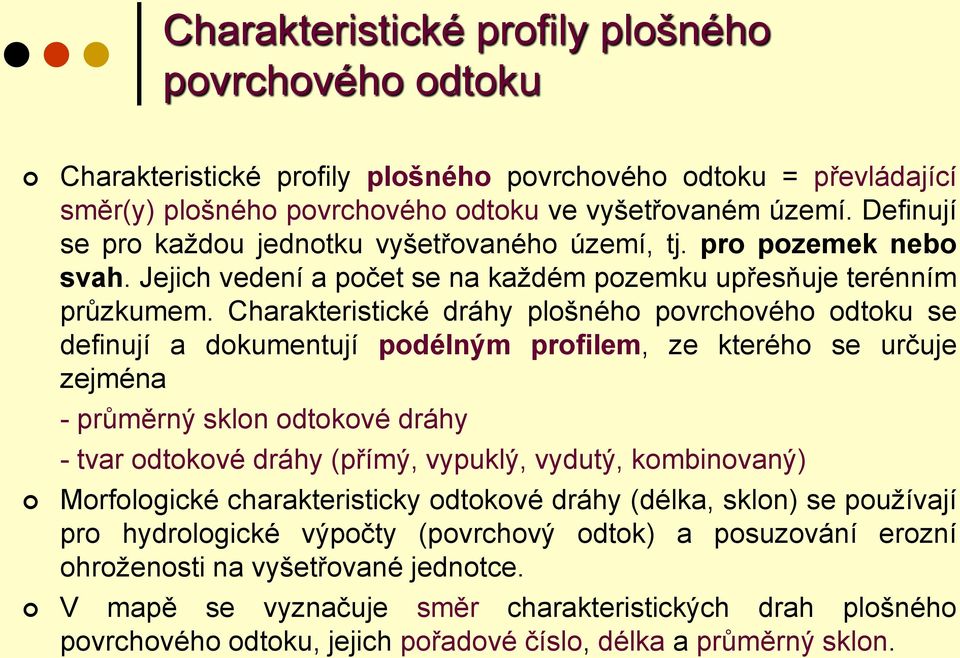

19 Charakteristické profily plošného povrchového odtoku Charakteristické profily plošného povrchového odtoku = převládající směr(y) plošného povrchového odtoku ve vyšetřovaném území. Definují se pro každou jednotku vyšetřovaného území, tj. pro pozemek nebo svah. Jejich vedení a počet se na každém pozemku upřesňuje terénním průzkumem. Charakteristické dráhy plošného povrchového odtoku se definují a dokumentují podélným profilem, ze kterého se určuje zejména - průměrný sklon odtokové dráhy - tvar odtokové dráhy (přímý, vypuklý, vydutý, kombinovaný) Morfologické charakteristicky odtokové dráhy (délka, sklon) se používají pro hydrologické výpočty (povrchový odtok) a posuzování erozní ohroženosti na vyšetřované jednotce. V mapě se vyznačuje směr charakteristických drah plošného povrchového odtoku, jejich pořadové číslo, délka a průměrný sklon.

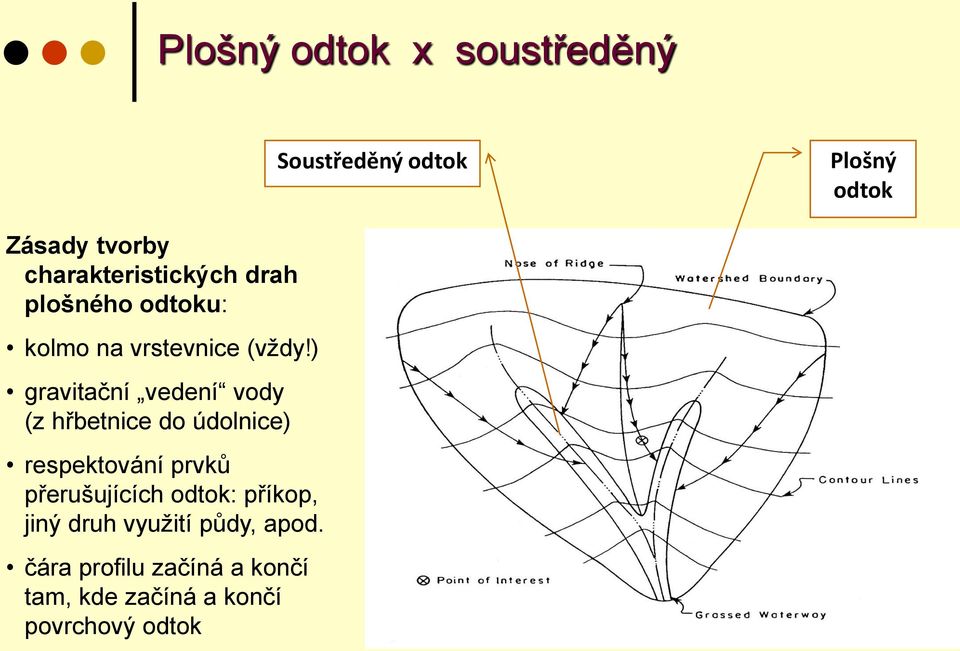

20 Plošný odtok x soustředěný Soustředěný odtok Plošný odtok Zásady tvorby charakteristických drah plošného odtoku: kolmo na vrstevnice (vždy!) gravitační vedení vody (z hřbetnice do údolnice) respektování prvků přerušujících odtok: příkop, jiný druh využití půdy, apod. čára profilu začíná a končí tam, kde začíná a končí povrchový odtok

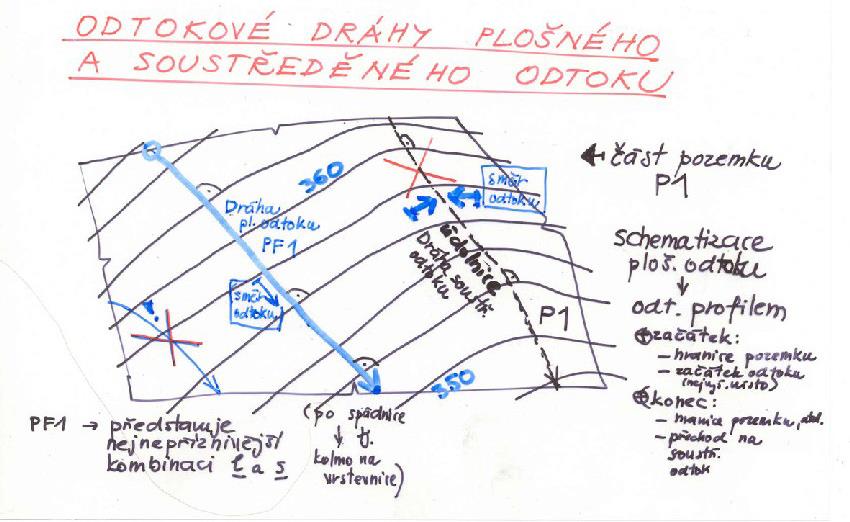

21 Pomocné schéma

22 1.3 Stanovení ploch orné půdy vzhledem k charakt. profilům plošného povrchového odtoku vymezení hranice řešeného území, rozbor využití území vykreslení fiktivních hranic pozemků (erozně uzavřených celků - EUC), vyznačení charakteristických profilů, které EUC popisují přibližné určení výměry těchto pozemků (v ha) tabulkové zpracování číslo pozemku (EUC), délka profilu (m), sklon (%), převýšení (m), plocha (ha)

23 Ukázka:

24 Ukázka:

25 Požadované výstupy Souhrnná zpráva (k celému projektu, zadání 1-6) Mapa využití území a charakteristických drah plošného a soustředěného odtoku na orné půdě a vyznačené plochy charakteristického plošného odtoku (erozně uzavřené celky) Souhrnná tabulka Dodržet požadavky na odevzdání na internetu Konzultace mapy do příštího cvičení
