GIS Idrisi na Fakultě stavební ČVUT v Praze
|
|
|
- Radovan Pavlík
- před 9 lety
- Počet zobrazení:
Transkript
1 GIS Idrisi na Fakultě stavební Josef Krása Katedra hydromeliorací a krajinného inženýrství Stavební fakulta Josef.krasa@fsv.cvut.cz

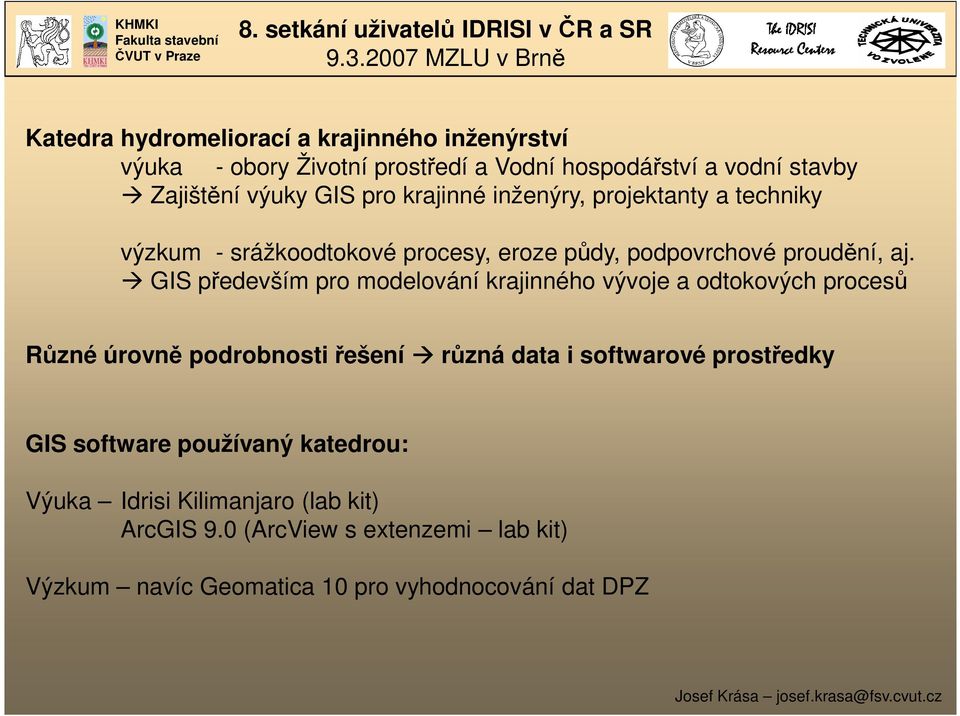

2 Katedra hydromeliorací a krajinného inženýrství výuka - obory Životní prostředí a Vodní hospodářství a vodní stavby Zajištění výuky GIS pro krajinné inženýry, projektanty a techniky výzkum - srážkoodtokové procesy, eroze půdy, podpovrchové proudění, aj. GIS především pro modelování krajinného vývoje a odtokových procesů Různé úrovně podrobnosti řešení různá data i softwarové prostředky GIS software používaný katedrou: Výuka Idrisi Kilimanjaro (lab kit) ArcGIS 9.0 (ArcView s extenzemi lab kit) Výzkum navíc Geomatica 10 pro vyhodnocování dat DPZ

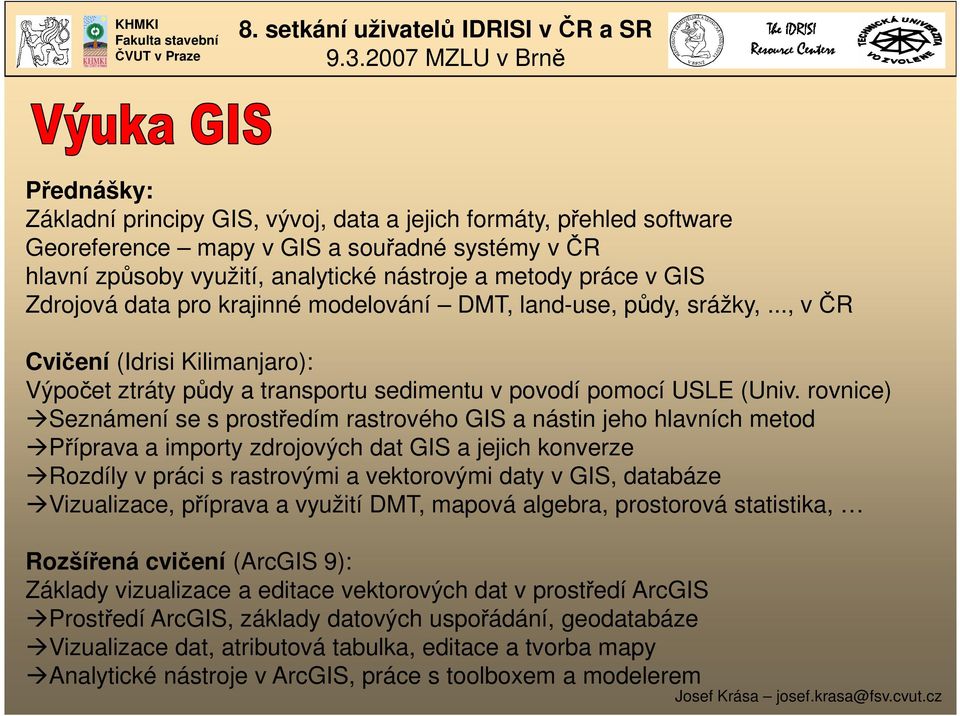

3 Přednášky: Základní principy GIS, vývoj, data a jejich formáty, přehled software Georeference mapy v GIS a souřadné systémy v ČR hlavní způsoby využití, analytické nástroje a metody práce v GIS Zdrojová data pro krajinné modelování DMT, land-use, půdy, srážky,..., v ČR Cvičení (Idrisi Kilimanjaro): Výpočet ztráty půdy a transportu sedimentu v povodí pomocí USLE (Univ. rovnice) Seznámení se s prostředím rastrového GIS a nástin jeho hlavních metod Příprava a importy zdrojových dat GIS a jejich konverze Rozdíly v práci s rastrovými a vektorovými daty v GIS, databáze Vizualizace, příprava a využití DMT, mapová algebra, prostorová statistika, Rozšířená cvičení (ArcGIS 9): Základy vizualizace a editace vektorových dat v prostředí ArcGIS Prostředí ArcGIS, základy datových uspořádání, geodatabáze Vizualizace dat, atributová tabulka, editace a tvorba mapy Analytické nástroje v ArcGIS, práce s toolboxem a modelerem
4 Cvičení (Idrisi Kilimanjaro): Připraveno pro několik testovacích povodí momentálně Prušánka na Jižní Moravě 1. Prohlídka zdrojových vrstev vektory: hranice povodí (polygon) půdní mapy (bpej - polygony) vrstevnice (ZABAGED linie) rastry: mapa land-use (byte - kategorie) snímek landsat (RGB kompozice) ortofoto

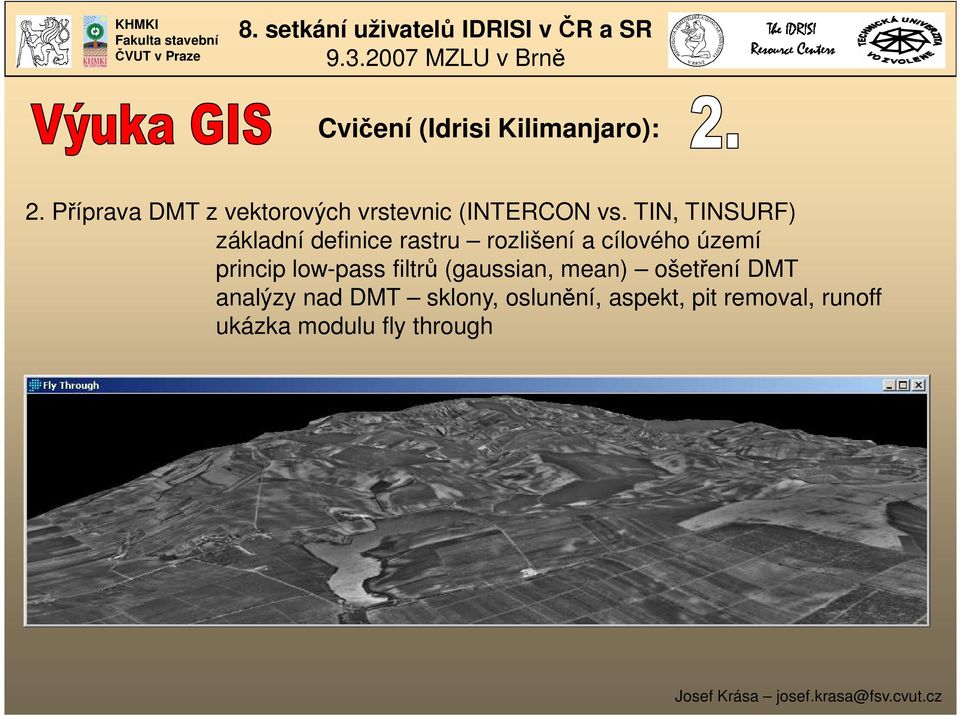

5 Cvičení (Idrisi Kilimanjaro): 2. Příprava DMT z vektorových vrstevnic (INTERCON vs. TIN, TINSURF) základní definice rastru rozlišení a cílového území princip low-pass filtrů (gaussian, mean) ošetření DMT analýzy nad DMT sklony, oslunění, aspekt, pit removal, runoff ukázka modulu fly through
6 Cvičení (Idrisi Kilimanjaro): 3. Princip Univerzální rovnice ztráty půdy rozdíly mezi výpočtem pro charakteristické profily pozemků a rastrovým přístupem C LS K R G Ztráta půdy (USLE) = vrstva G = R K LS C (t/ha/rok) Poměr odnosu (Williams) = vrstva SDR = f (CN, plocha, sklon) Transport sedimentu (t/ t/povodí/rok)

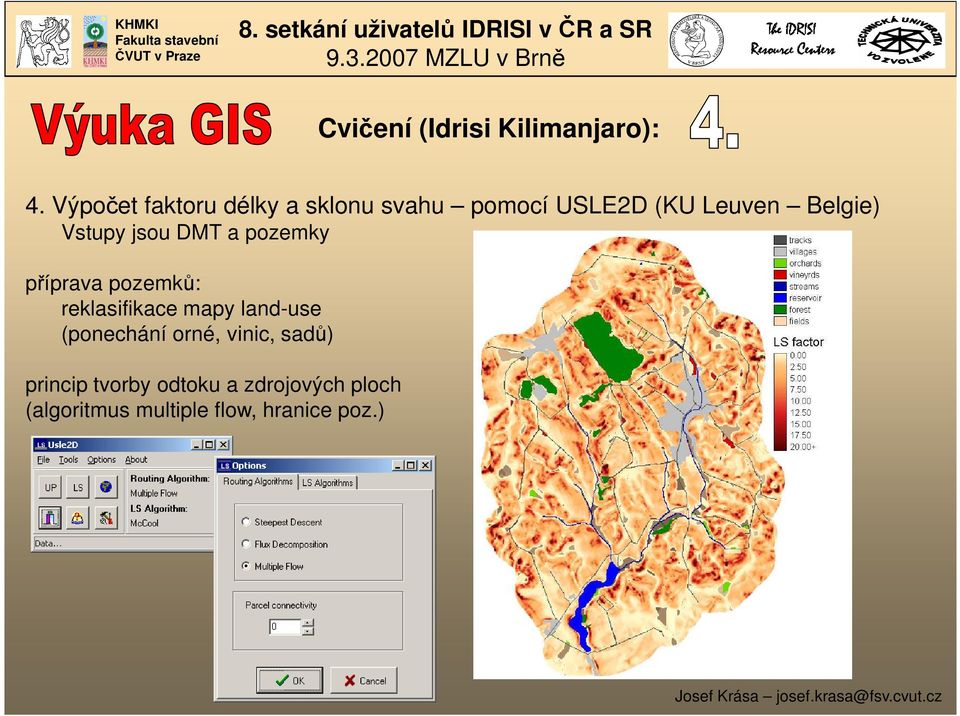

7 Cvičení (Idrisi Kilimanjaro): 4. Výpočet faktoru délky a sklonu svahu pomocí USLE2D (KU Leuven Belgie) Vstupy jsou DMT a pozemky příprava pozemků: reklasifikace mapy land-use (ponechání orné, vinic, sadů) princip tvorby odtoku a zdrojových ploch (algoritmus multiple flow, hranice poz.)

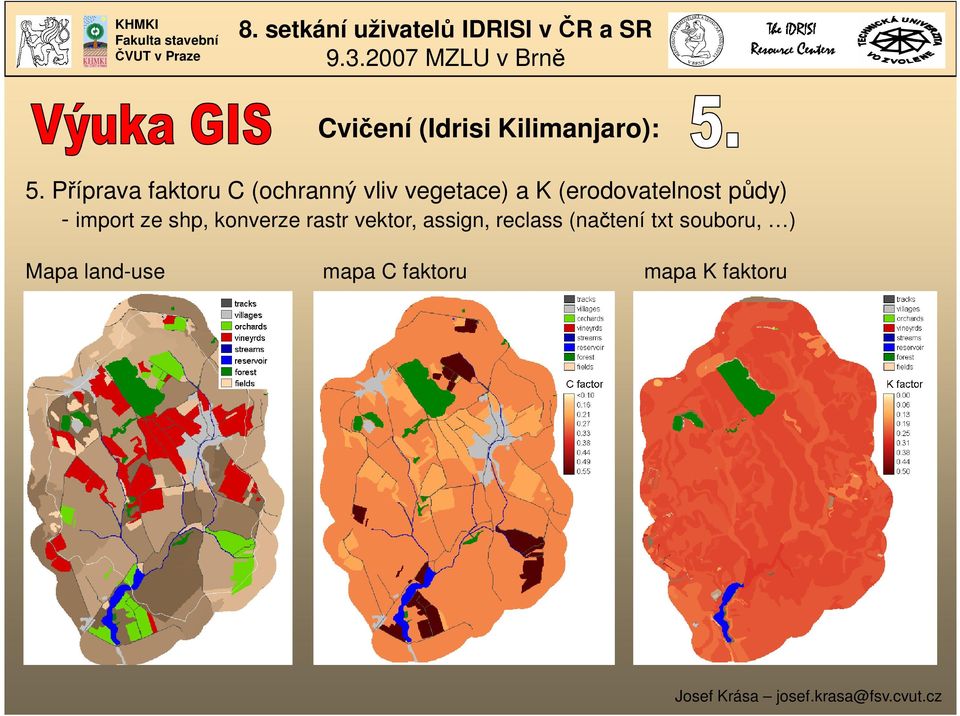

8 Cvičení (Idrisi Kilimanjaro): 5. Příprava faktoru C (ochranný vliv vegetace) a K (erodovatelnost půdy) - import ze shp, konverze rastr vektor, assign, reclass (načtení txt souboru, ) Mapa land-use mapa C faktoru mapa K faktoru

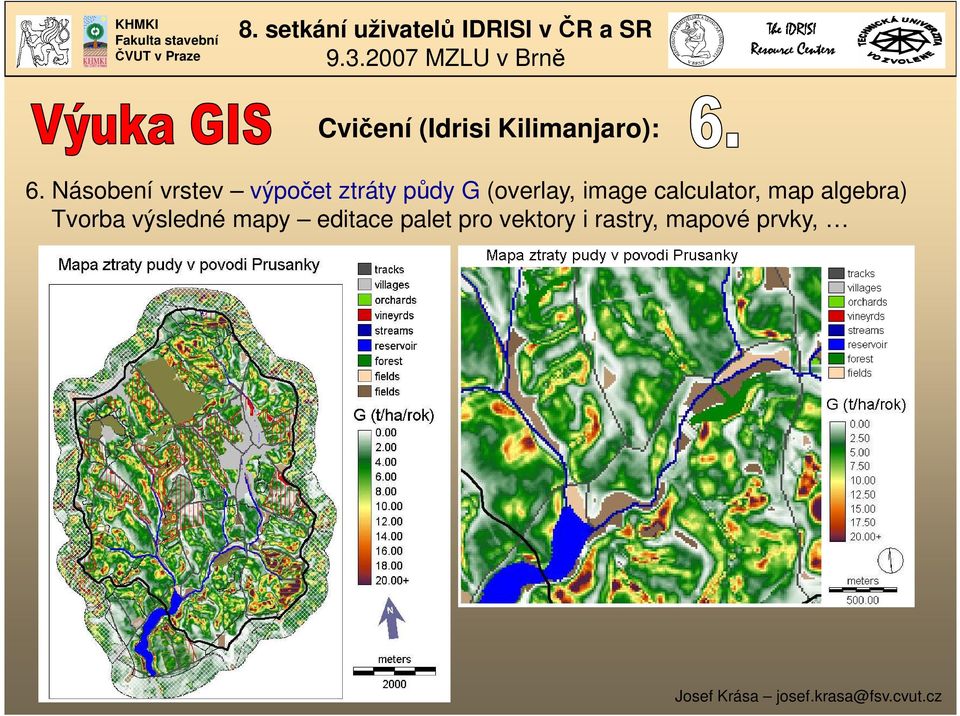

9 Cvičení (Idrisi Kilimanjaro): 6. Násobení vrstev výpočet ztráty půdy G (overlay, image calculator, map algebra) Tvorba výsledné mapy editace palet pro vektory i rastry, mapové prvky,

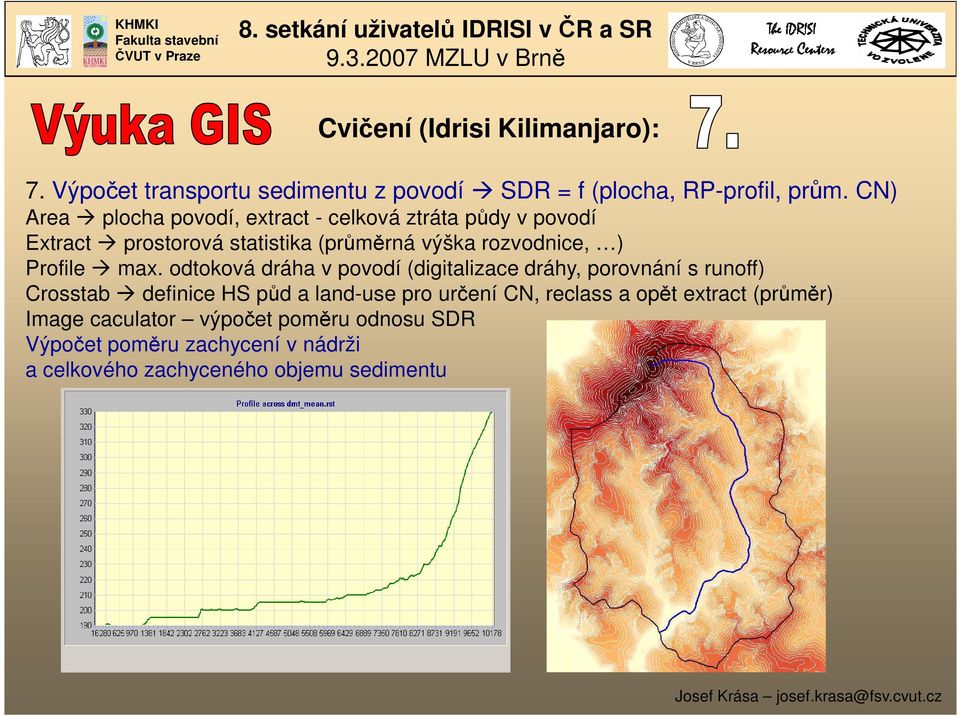

10 7. Výpočet transportu sedimentu z povodí SDR = f (plocha, RP-profil, prům. CN) Area plocha povodí, extract - celková ztráta půdy v povodí Extract prostorová statistika (průměrná výška rozvodnice, ) Profile max. odtoková dráha v povodí (digitalizace dráhy, porovnání s runoff) Crosstab definice HS půd a land-use pro určení CN, reclass a opět extract (průměr) Image caculator výpočet poměru odnosu SDR Výpočet poměru zachycení v nádrži a celkového zachyceného objemu sedimentu Cvičení (Idrisi Kilimanjaro):

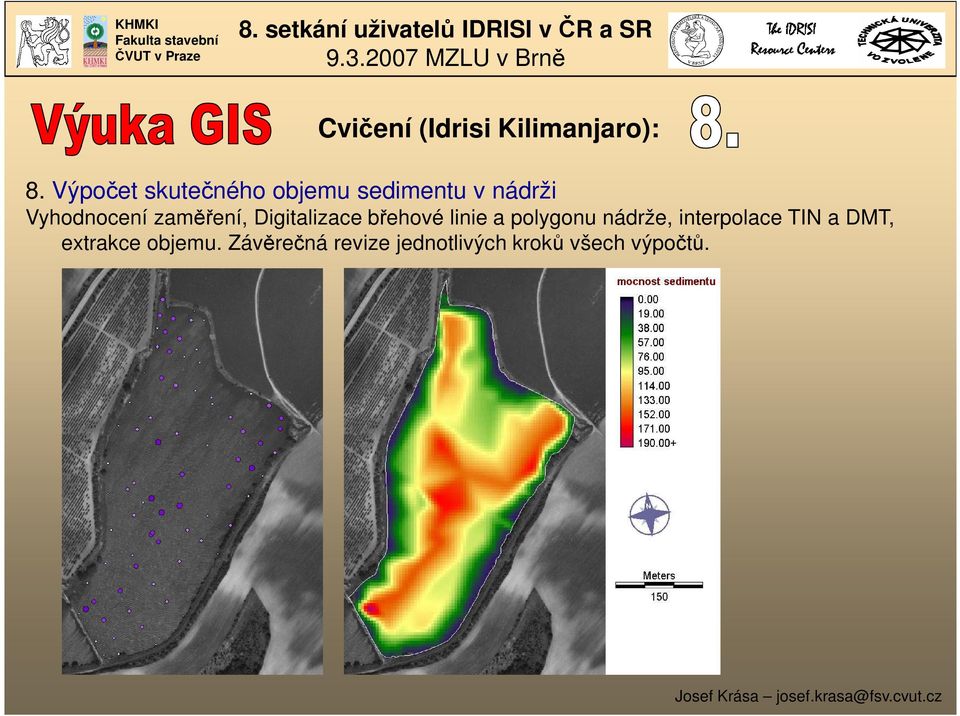

11 Cvičení (Idrisi Kilimanjaro): 8. Výpočet skutečného objemu sedimentu v nádrži Vyhodnocení zaměření, Digitalizace břehové linie a polygonu nádrže, interpolace TIN a DMT, extrakce objemu. Závěrečná revize jednotlivých kroků všech výpočtů.

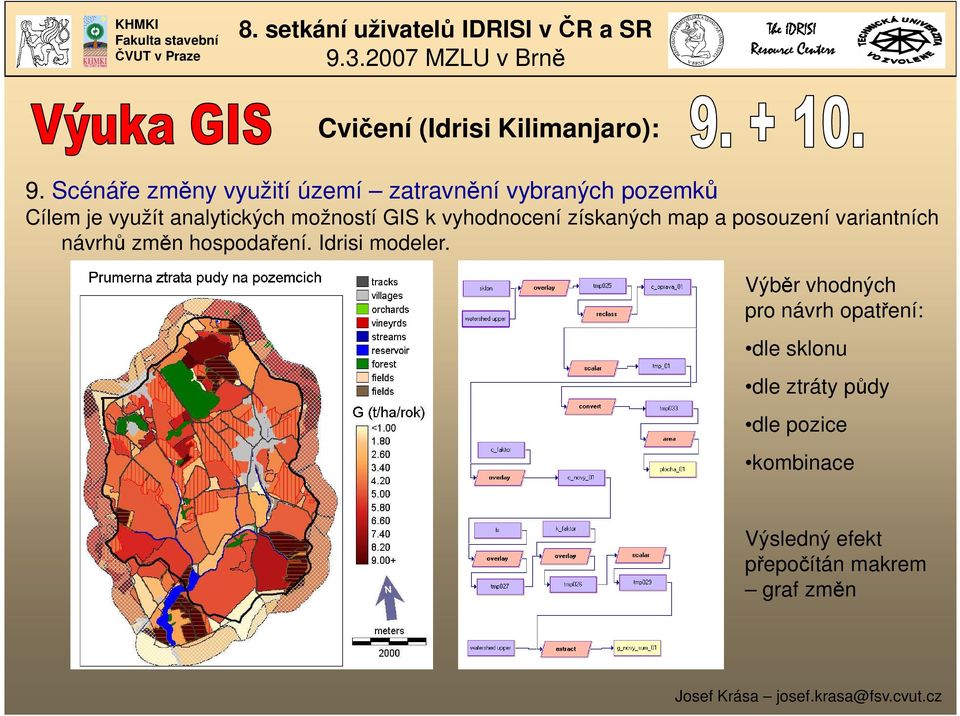

12 Cvičení (Idrisi Kilimanjaro): 9. Scénáře změny využití území zatravnění vybraných pozemků Cílem je využít analytických možností GIS k vyhodnocení získaných map a posouzení variantních návrhů změn hospodaření. Idrisi modeler. Výběr vhodných pro návrh opatření: dle sklonu dle ztráty půdy dle pozice kombinace Výsledný efekt přepočítán makrem graf změn

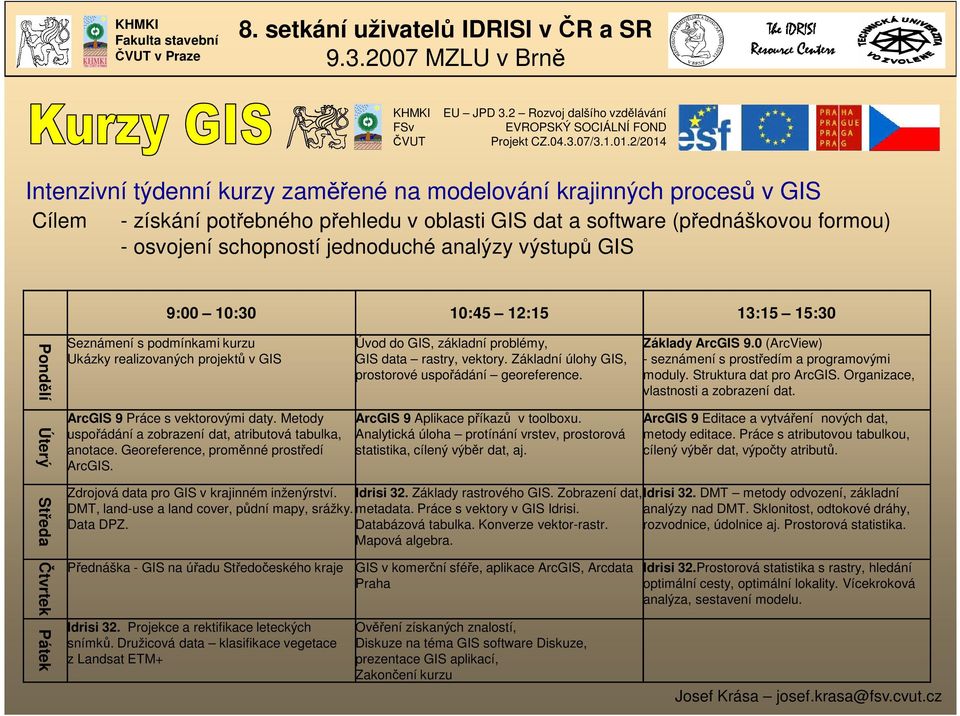

13 KHMKI FSv ČVUT EU JPD 3.2 Rozvoj dalšího vzdělávání EVROPSKÝ SOCIÁLNÍ FOND Projekt CZ / /2014 Intenzivní týdenní kurzy zaměřené na modelování krajinných procesů v GIS Cílem - získání potřebného přehledu v oblasti GIS dat a software (přednáškovou formou) - osvojení schopností jednoduché analýzy výstupů GIS 9:00 10:30 10:45 12:15 13:15 15:30 Pondělí Seznámení s podmínkami kurzu Ukázky realizovaných projektů v GIS Úvod do GIS, základní problémy, GIS data rastry, vektory. Základní úlohy GIS, prostorové uspořádání georeference. Základy ArcGIS 9.0 (ArcView) - seznámení s prostředím a programovými moduly. Struktura dat pro ArcGIS. Organizace, vlastnosti a zobrazení dat. Úterý ArcGIS 9 Práce s vektorovými daty. Metody uspořádání a zobrazení dat, atributová tabulka, anotace. Georeference, proměnné prostředí ArcGIS. ArcGIS 9 Aplikace příkazů v toolboxu. Analytická úloha protínání vrstev, prostorová statistika, cílený výběr dat, aj. ArcGIS 9 Editace a vytváření nových dat, metody editace. Práce s atributovou tabulkou, cílený výběr dat, výpočty atributů. Středa Zdrojová data pro GIS v krajinném inženýrství. Idrisi 32. Základy rastrového GIS. Zobrazení dat, Idrisi 32. DMT metody odvození, základní DMT, land-use a land cover, půdní mapy, srážky. metadata. Práce s vektory v GIS Idrisi. analýzy nad DMT. Sklonitost, odtokové dráhy, Data DPZ. Databázová tabulka. Konverze vektor-rastr. Mapová algebra. rozvodnice, údolnice aj. Prostorová statistika. Čtvrtek Přednáška - GIS na úřadu Středočeského kraje GIS v komerční sféře, aplikace ArcGIS, Arcdata Praha Idrisi 32.Prostorová statistika s rastry, hledání optimální cesty, optimální lokality. Vícekroková analýza, sestavení modelu. Pátek Idrisi 32. Projekce a rektifikace leteckých snímků. Družicová data klasifikace vegetace z Landsat ETM+ Ověření získaných znalostí, Diskuze na téma GIS software Diskuze, prezentace GIS aplikací, Zakončení kurzu
14 KHMKI FSv ČVUT EU JPD 3.2 Rozvoj dalšího vzdělávání EVROPSKÝ SOCIÁLNÍ FOND Projekt CZ / / účastníků z několika škol, kurz proběhl 2x, ohlasy příznivé Obecná skripta: Obecně podklady ke cvičením a výuce GIS: Na kurz GIS navazuje kurz Modelování srážkoodtokových procesů (prostředí WMS 7)

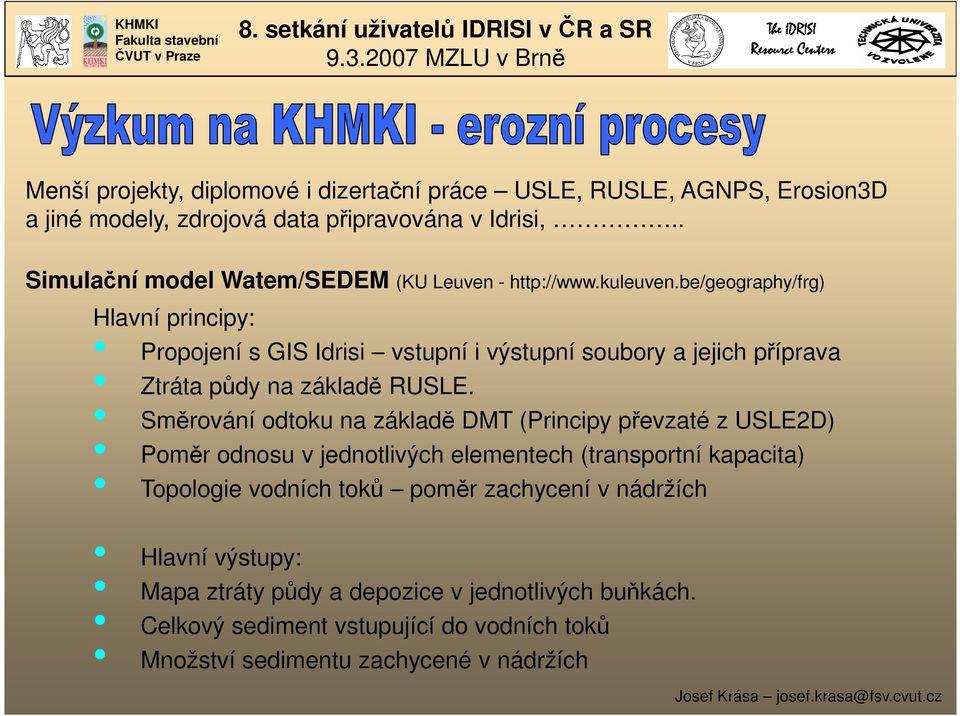

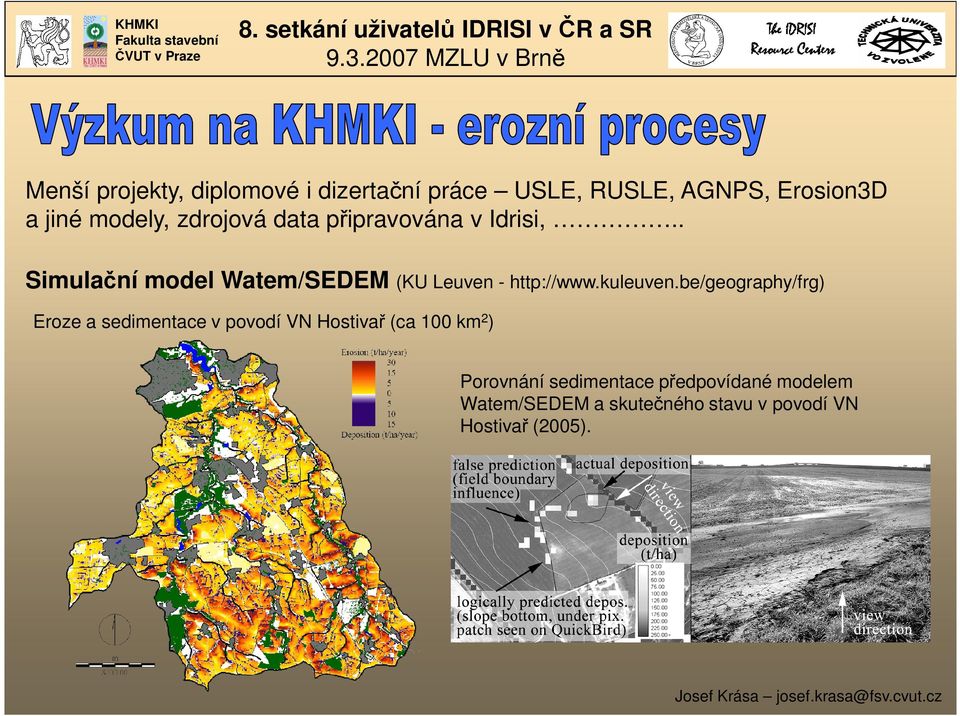

15 Menší projekty, diplomové i dizertační práce USLE, RUSLE, AGNPS, Erosion3D a jiné modely, zdrojová data připravována v Idrisi,.. Simulační model Watem/SEDEM (KU Leuven - Hlavní principy: Propojení s GIS Idrisi vstupní i výstupní soubory a jejich příprava Ztráta půdy na základě RUSLE. Směrování odtoku na základě DMT (Principy převzaté z USLE2D) Poměr odnosu v jednotlivých elementech (transportní kapacita) Topologie vodních toků poměr zachycení v nádržích Hlavní výstupy: Mapa ztráty půdy a depozice v jednotlivých buňkách. Celkový sediment vstupující do vodních toků Množství sedimentu zachycené v nádržích
16 KHMKI Menší projekty, diplomové i dizertační práce USLE, RUSLE, AGNPS, Erosion3D a jiné modely, zdrojová data připravována v Idrisi,.. Simulační model Watem/SEDEM (KU Leuven - Eroze a sedimentace v povodí VN Hostivař (ca 100 km2) Porovnání sedimentace předpovídané modelem Watem/SEDEM a skutečného stavu v povodí VN Hostivař (2005).
17 MAPA ZTRÁTY PŮDY ČESKÉ REPUBLIKY MAPA TRANSPORTU SEDIMENTU DO POVODÍ 4. ŘÁDU První mapa ztráty půdy a transportu sedimentu byla vytvořena v roce 2001 (v rámci projektu VaV/510/4/98 Omezování plošných zdrojů znečištění vody včr) Revidovaná verze R faktor z konce roku 2004 Další revize s novým R faktorem 2006 Zpřesnění dalších parametrů (K, C, závisí na dostupných digitálních mapových podkladech a předpokládá se v dalších letech)
18 MAPA ZTRÁTY PŮDY ČESKÉ REPUBLIKY MAPA TRANSPORTU SEDIMENTU DO POVODÍ 4. ŘÁDU Zpracována celá Česká Republika ztráta půdy: USLE modifikovaná pro 2D transport sedimentu: poměr odnosu SDR GIS Idrisi rozlišení mapy 50 m 9680*6000 pixelů, DMT připravován v rozlišení 25 m (12 mapových vrstev s překryvy) generelní přesnost cca 1: a plochy přesahující 20 ha (přesnost zdrojové mapy pro K faktor a CORINE LandCover) transport sedimentu v rámci povodí 4. řádu 8302 povodí

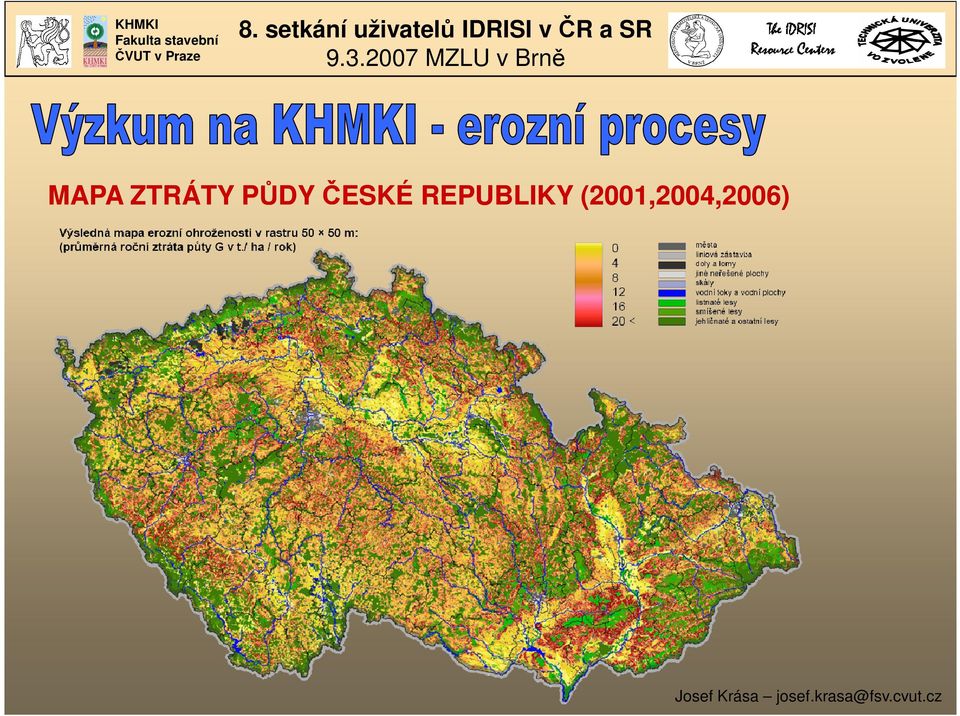

19 KHMKI MAPA ZTRÁTY PŮDY ČESKÉ REPUBLIKY (2001,2004,2006)

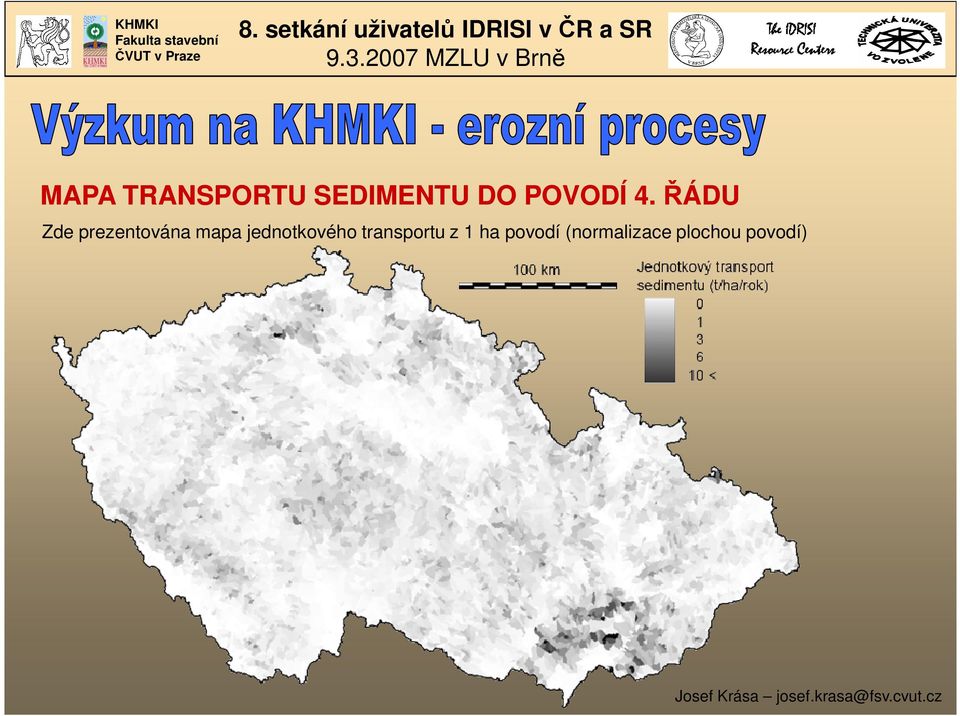

20 MAPA TRANSPORTU SEDIMENTU DO POVODÍ 4. ŘÁDU Zde prezentována mapa jednotkového transportu z 1 ha povodí (normalizace plochou povodí)
21 Předpokládají další využití Idrisi děkuji za pozornost Josef Krása Katedra hydromeliorací a krajinného inženýrství Stavební fakulta Josef.krasa@fsv.cvut.cz GIS Idrisi na Fakultě stavební
