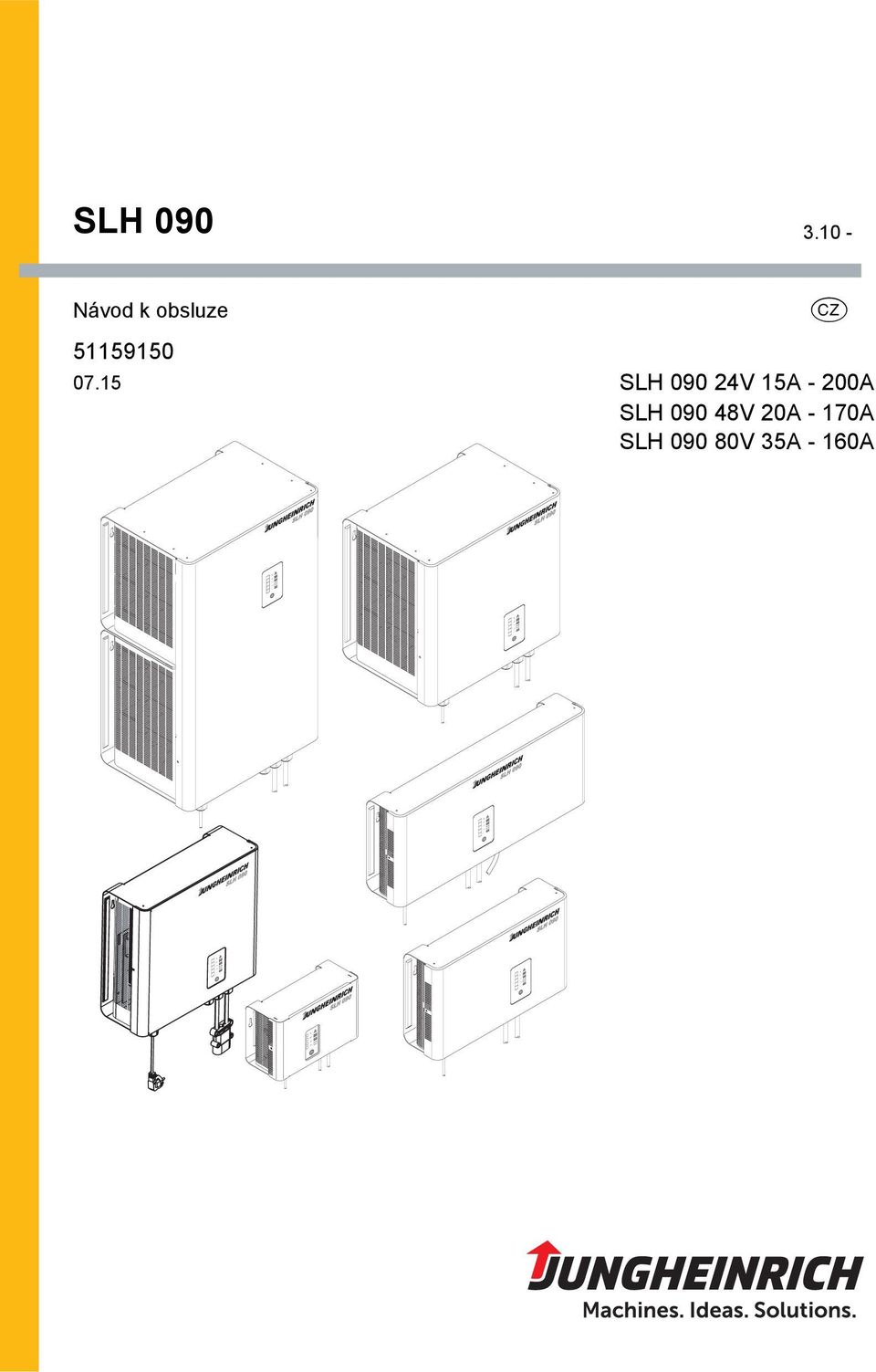

SLH 090 SLH V 15A - 200A SLH V 20A - 170A SLH V 35A - 160A. Návod k obsluze % >80% <80%

Transkript

1 AIR <80% >80% 100% AIR <80% >80% 100% <80% >80% 100% AIR <80% >80% 100% AIR <80% >80% 100% AIR <80% >80% 100% SLH Návod k obsluze C SLH V 15A - 200A SLH V 20A - 170A SLH V 35A - 160A

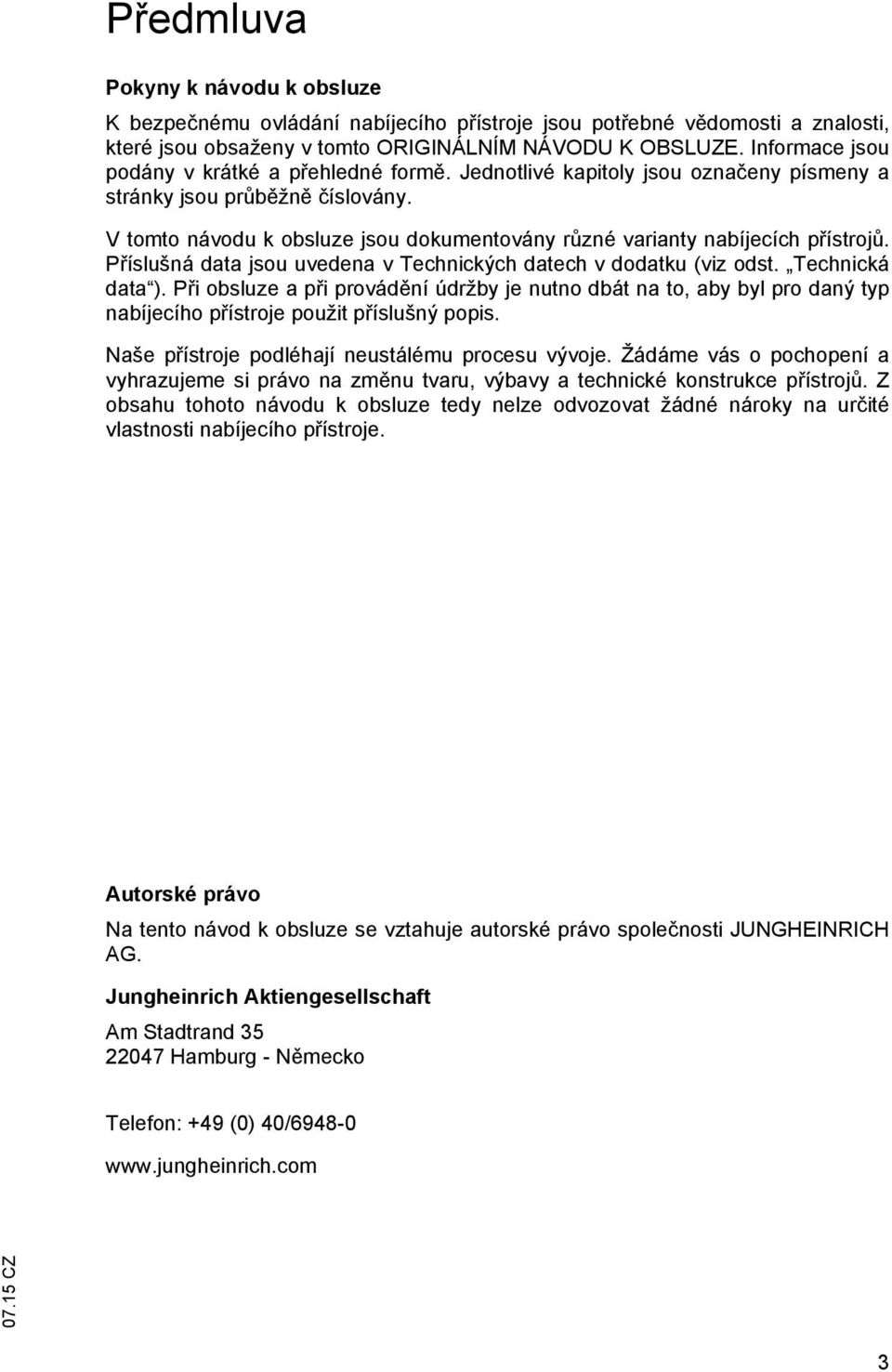

2 Předmluva Pokyny k návodu k obsluze K bezpečnému ovládání nabíjecího přístroje jsou potřebné vědomosti a znalosti, které jsou obsaženy v tomto ORIGINÁLNÍM NÁVODU K OBSLUZE. Informace jsou podány v krátké a přehledné formě. Jednotlivé kapitoly jsou označeny písmeny a stránky jsou průběžně číslovány. V tomto návodu k obsluze jsou dokumentovány různé varianty nabíjecích přístrojů. Příslušná data jsou uvedena v Technických datech v dodatku (viz odst. Technická data ). Při obsluze a při provádění údržby je nutno dbát na to, aby byl pro daný typ nabíjecího přístroje použit příslušný popis. Naše přístroje podléhají neustálému procesu vývoje. Žádáme vás o pochopení a vyhrazujeme si právo na změnu tvaru, výbavy a technické konstrukce přístrojů. Z obsahu tohoto návodu k obsluze tedy nelze odvozovat žádné nároky na určité vlastnosti nabíjecího přístroje. Autorské právo Na tento návod k obsluze se vztahuje autorské právo společnosti JUNGHEINRICH AG. Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Německo Telefon: +49 (0) 40/

3 4

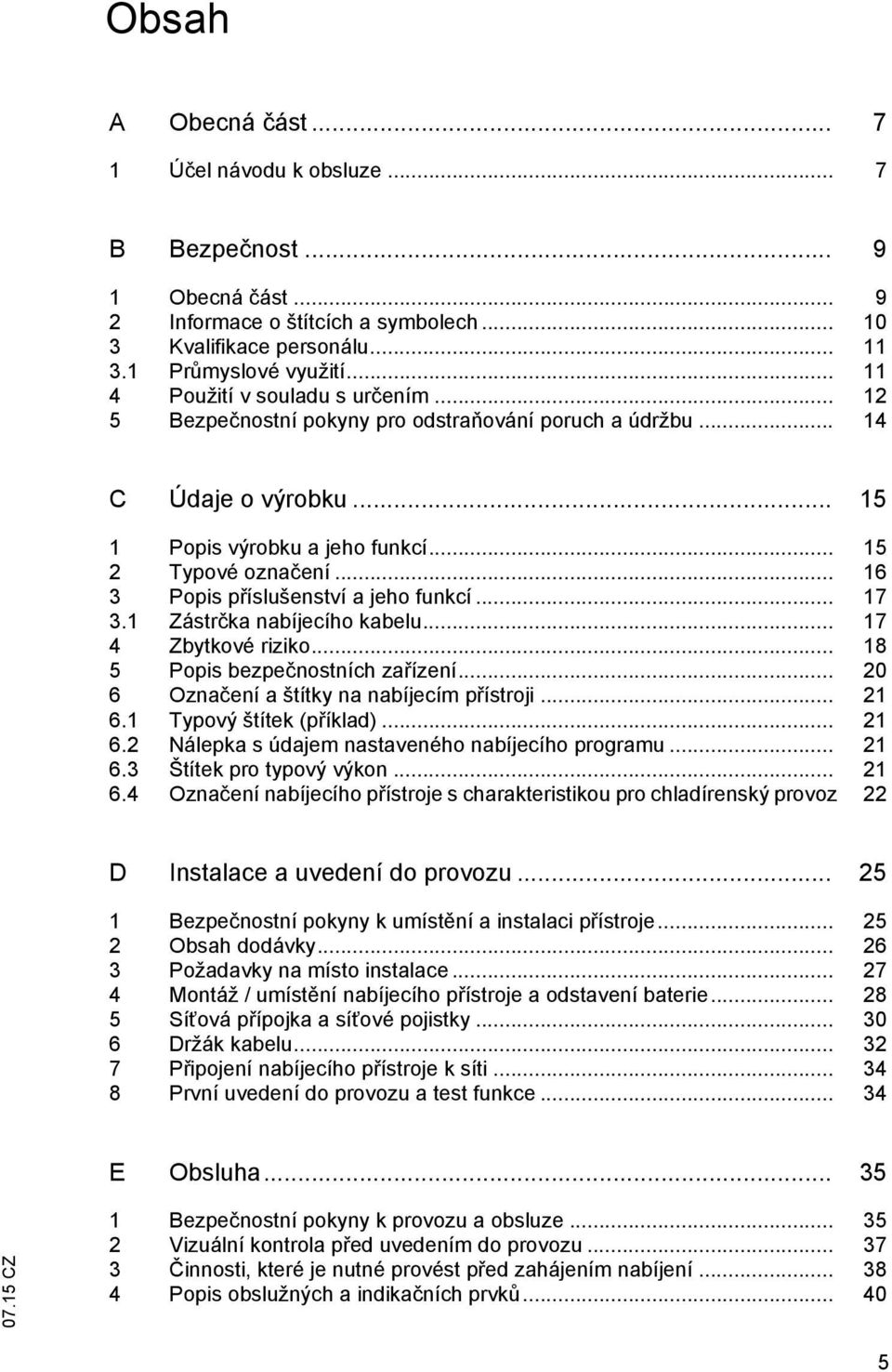

4 Obsah A Obecná část Účel návodu k obsluze... 7 B Bezpečnost Obecná část Informace o štítcích a symbolech Kvalifikace personálu Průmyslové využití Použití v souladu s určením Bezpečnostní pokyny pro odstraňování poruch a údržbu C Údaje o výrobku Popis výrobku a jeho funkcí Typové označení Popis příslušenství a jeho funkcí Zástrčka nabíjecího kabelu Zbytkové riziko Popis bezpečnostních zařízení Označení a štítky na nabíjecím přístroji Typový štítek (příklad) Nálepka s údajem nastaveného nabíjecího programu Štítek pro typový výkon Označení nabíjecího přístroje s charakteristikou pro chladírenský provoz 22 D Instalace a uvedení do provozu Bezpečnostní pokyny k umístění a instalaci přístroje Obsah dodávky Požadavky na místo instalace Montáž / umístění nabíjecího přístroje a odstavení baterie Síťová přípojka a síťové pojistky Držák kabelu Připojení nabíjecího přístroje k síti První uvedení do provozu a test funkce E Obsluha Bezpečnostní pokyny k provozu a obsluze Vizuální kontrola před uvedením do provozu Činnosti, které je nutné provést před zahájením nabíjení Popis obslužných a indikačních prvků

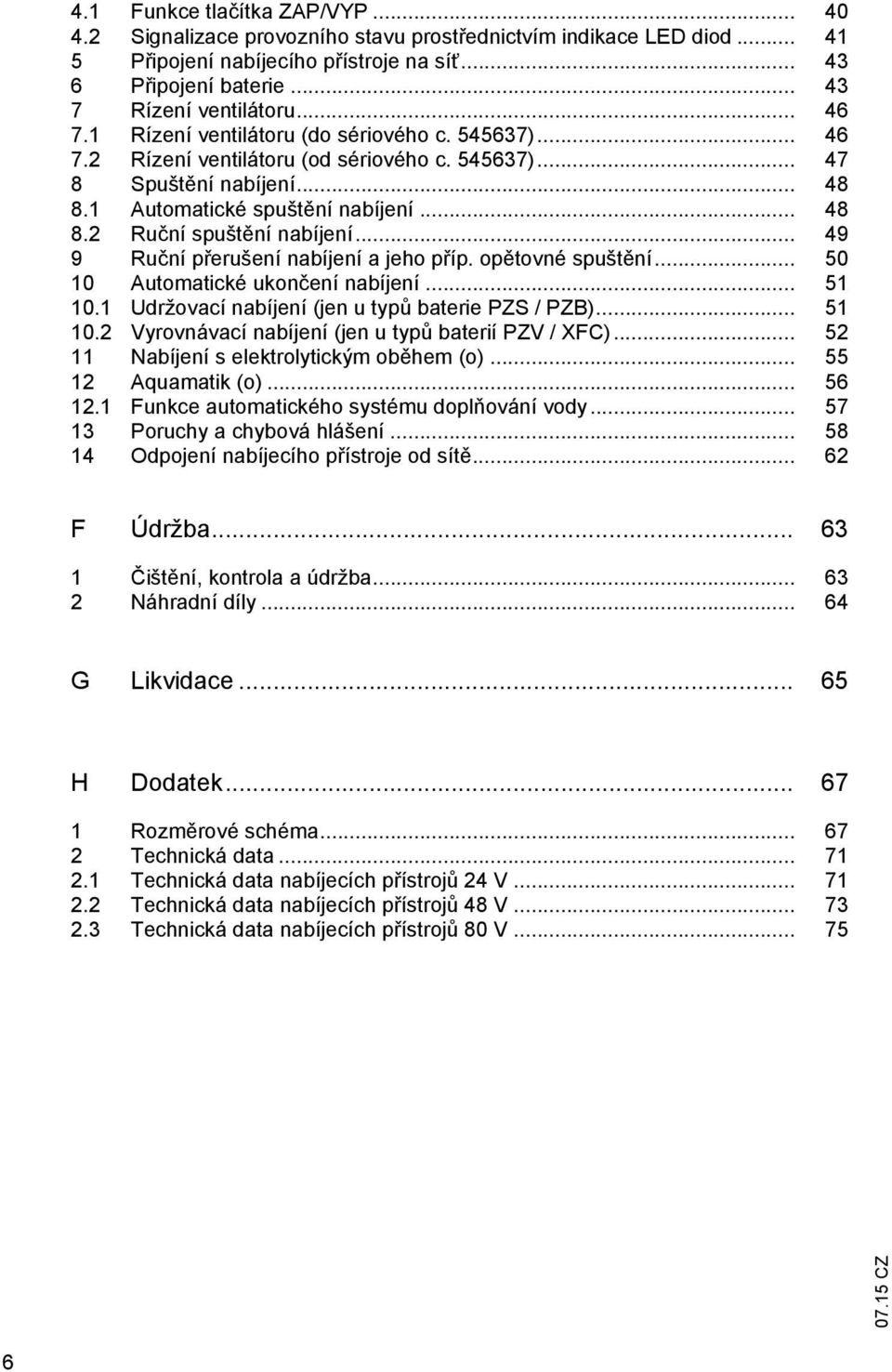

5 4.1 Funkce tlačítka ZAP/VYP Signalizace provozního stavu prostřednictvím indikace LED diod Připojení nabíjecího přístroje na síť Připojení baterie Rízení ventilátoru Rízení ventilátoru (do sériového c ) Rízení ventilátoru (od sériového c ) Spuštění nabíjení Automatické spuštění nabíjení Ruční spuštění nabíjení Ruční přerušení nabíjení a jeho příp. opětovné spuštění Automatické ukončení nabíjení Udržovací nabíjení (jen u typů baterie PZS / PZB) Vyrovnávací nabíjení (jen u typů baterií PZV / XFC) Nabíjení s elektrolytickým oběhem (o) Aquamatik (o) Funkce automatického systému doplňování vody Poruchy a chybová hlášení Odpojení nabíjecího přístroje od sítě F Údržba Čištění, kontrola a údržba Náhradní díly G Likvidace H Dodatek Rozměrové schéma Technická data Technická data nabíjecích přístrojů 24 V Technická data nabíjecích přístrojů 48 V Technická data nabíjecích přístrojů 80 V

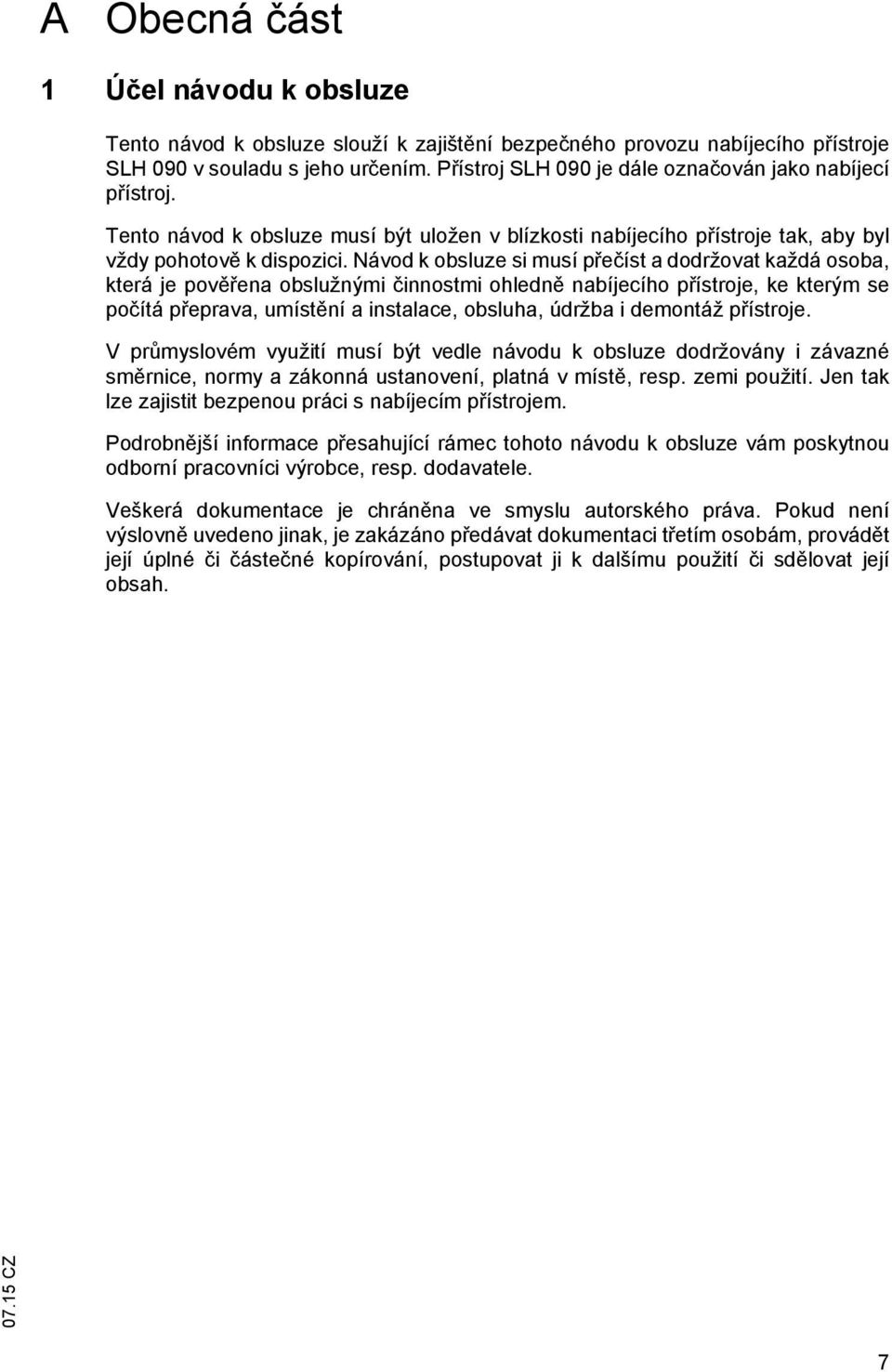

6 A Obecná část 1 Účel návodu k obsluze Tento návod k obsluze slouží k zajištění bezpečného provozu nabíjecího přístroje SLH 090 v souladu s jeho určením. Přístroj SLH 090 je dále označován jako nabíjecí přístroj. Tento návod k obsluze musí být uložen v blízkosti nabíjecího přístroje tak, aby byl vždy pohotově k dispozici. Návod k obsluze si musí přečíst a dodržovat každá osoba, která je pověřena obslužnými činnostmi ohledně nabíjecího přístroje, ke kterým se počítá přeprava, umístění a instalace, obsluha, údržba i demontáž přístroje. V průmyslovém využití musí být vedle návodu k obsluze dodržovány i závazné směrnice, normy a zákonná ustanovení, platná v místě, resp. zemi použití. Jen tak lze zajistit bezpenou práci s nabíjecím přístrojem. Podrobnější informace přesahující rámec tohoto návodu k obsluze vám poskytnou odborní pracovníci výrobce, resp. dodavatele. Veškerá dokumentace je chráněna ve smyslu autorského práva. Pokud není výslovně uvedeno jinak, je zakázáno předávat dokumentaci třetím osobám, provádět její úplné či částečné kopírování, postupovat ji k dalšímu použití či sdělovat její obsah. 7

7 8

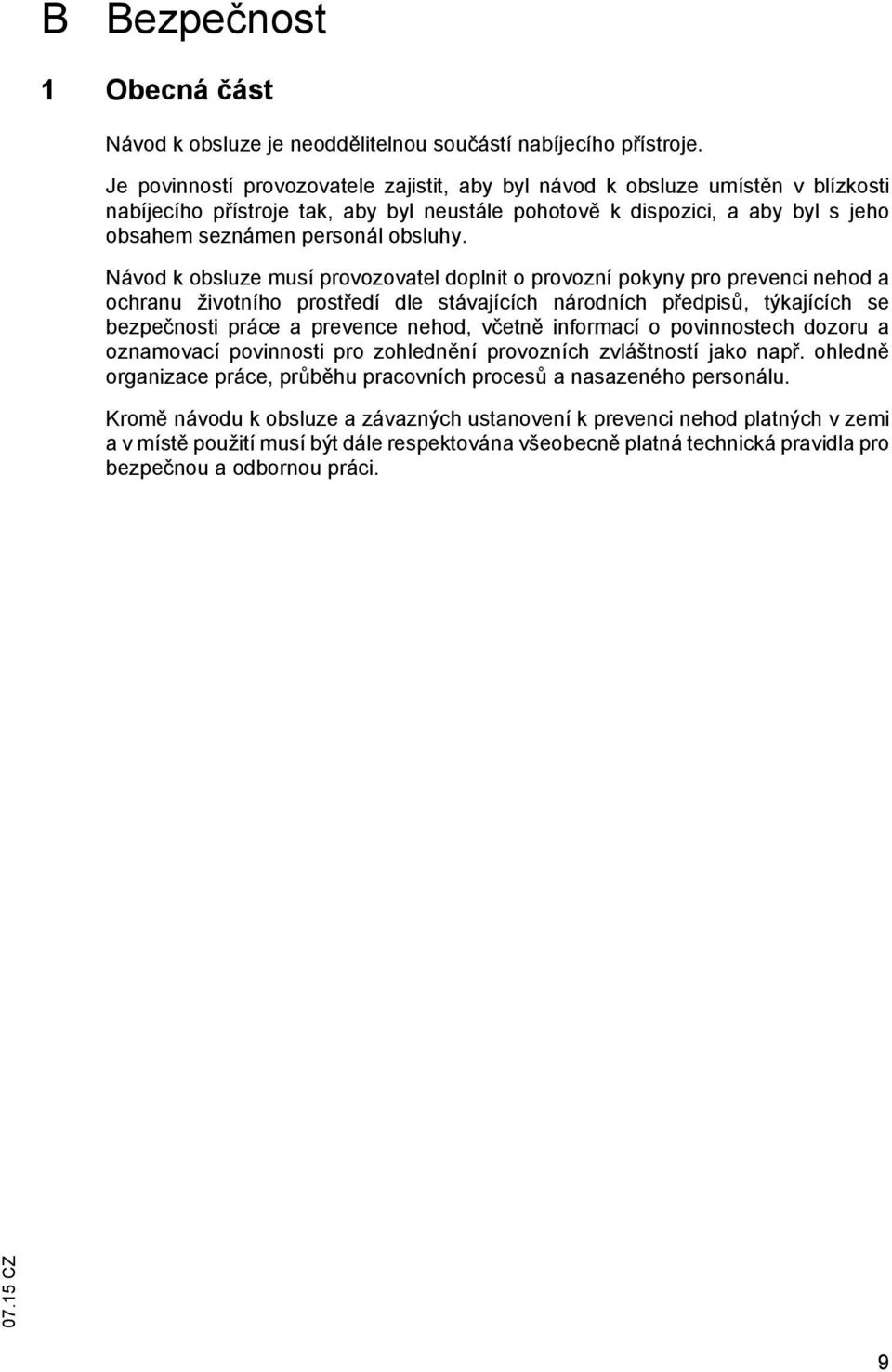

8 B Bezpečnost 1 Obecná část Návod k obsluze je neoddělitelnou součástí nabíjecího přístroje. Je povinností provozovatele zajistit, aby byl návod k obsluze umístěn v blízkosti nabíjecího přístroje tak, aby byl neustále pohotově k dispozici, a aby byl s jeho obsahem seznámen personál obsluhy. Návod k obsluze musí provozovatel doplnit o provozní pokyny pro prevenci nehod a ochranu životního prostředí dle stávajících národních předpisů, týkajících se bezpečnosti práce a prevence nehod, včetně informací o povinnostech dozoru a oznamovací povinnosti pro zohlednění provozních zvláštností jako např. ohledně organizace práce, průběhu pracovních procesů a nasazeného personálu. Kromě návodu k obsluze a závazných ustanovení k prevenci nehod platných v zemi a v místě použití musí být dále respektována všeobecně platná technická pravidla pro bezpečnou a odbornou práci. 9

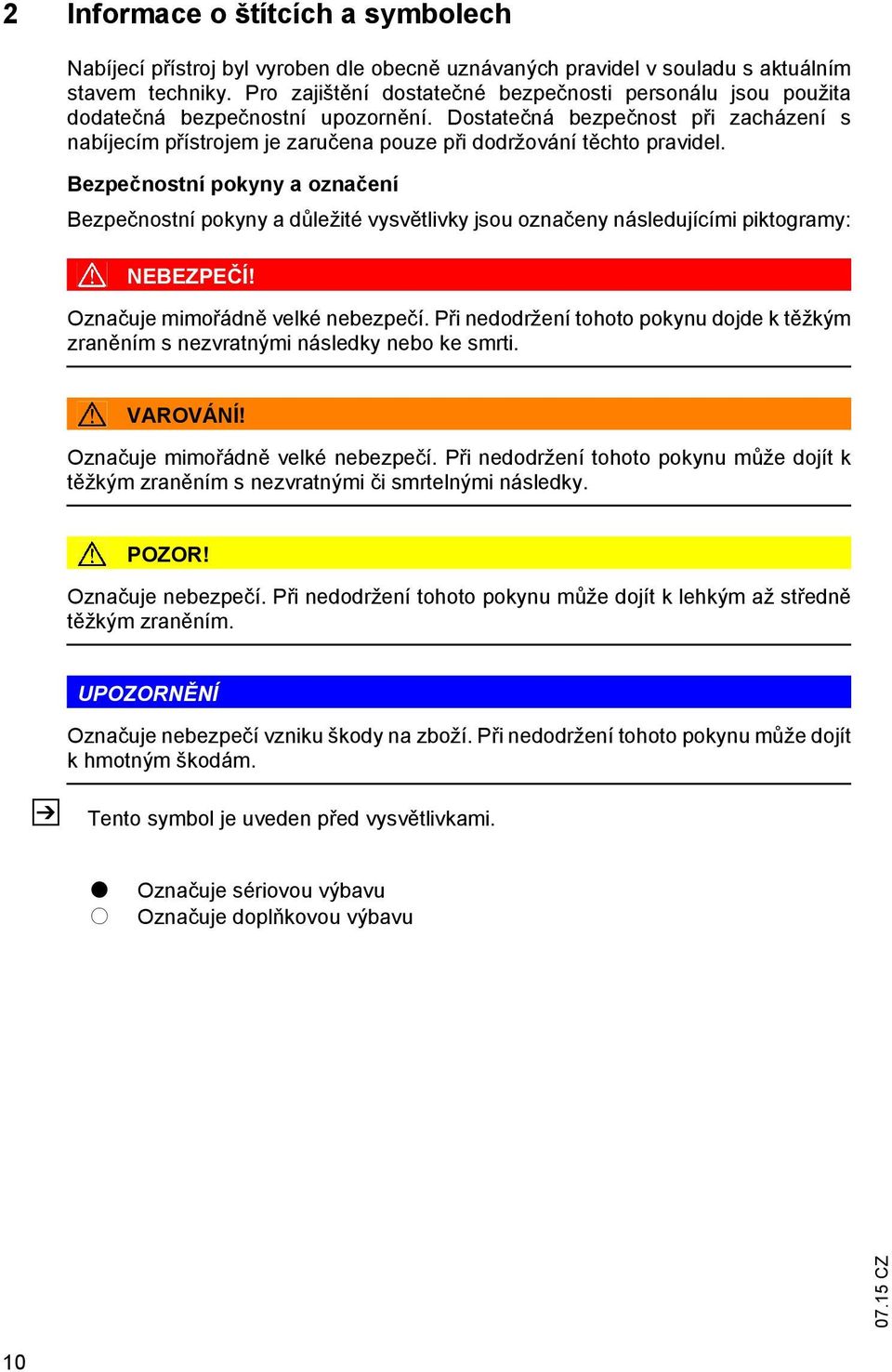

9 2 Informace o štítcích a symbolech Nabíjecí přístroj byl vyroben dle obecně uznávaných pravidel v souladu s aktuálním stavem techniky. Pro zajištění dostatečné bezpečnosti personálu jsou použita dodatečná bezpečnostní upozornění. Dostatečná bezpečnost při zacházení s nabíjecím přístrojem je zaručena pouze při dodržování těchto pravidel. Bezpečnostní pokyny a označení Bezpečnostní pokyny a důležité vysvětlivky jsou označeny následujícími piktogramy: NEBEZPEČÍ! Označuje mimořádně velké nebezpečí. Při nedodržení tohoto pokynu dojde k těžkým zraněním s nezvratnými následky nebo ke smrti. VAROVÁNÍ! Označuje mimořádně velké nebezpečí. Při nedodržení tohoto pokynu může dojít k těžkým zraněním s nezvratnými či smrtelnými následky. POZOR! Označuje nebezpečí. Při nedodržení tohoto pokynu může dojít k lehkým až středně těžkým zraněním. Z UPOZORNĚNÍ Označuje nebezpečí vzniku škody na zboží. Při nedodržení tohoto pokynu může dojít k hmotným škodám. Tento symbol je uveden před vysvětlivkami. t o Označuje sériovou výbavu Označuje doplňkovou výbavu 10

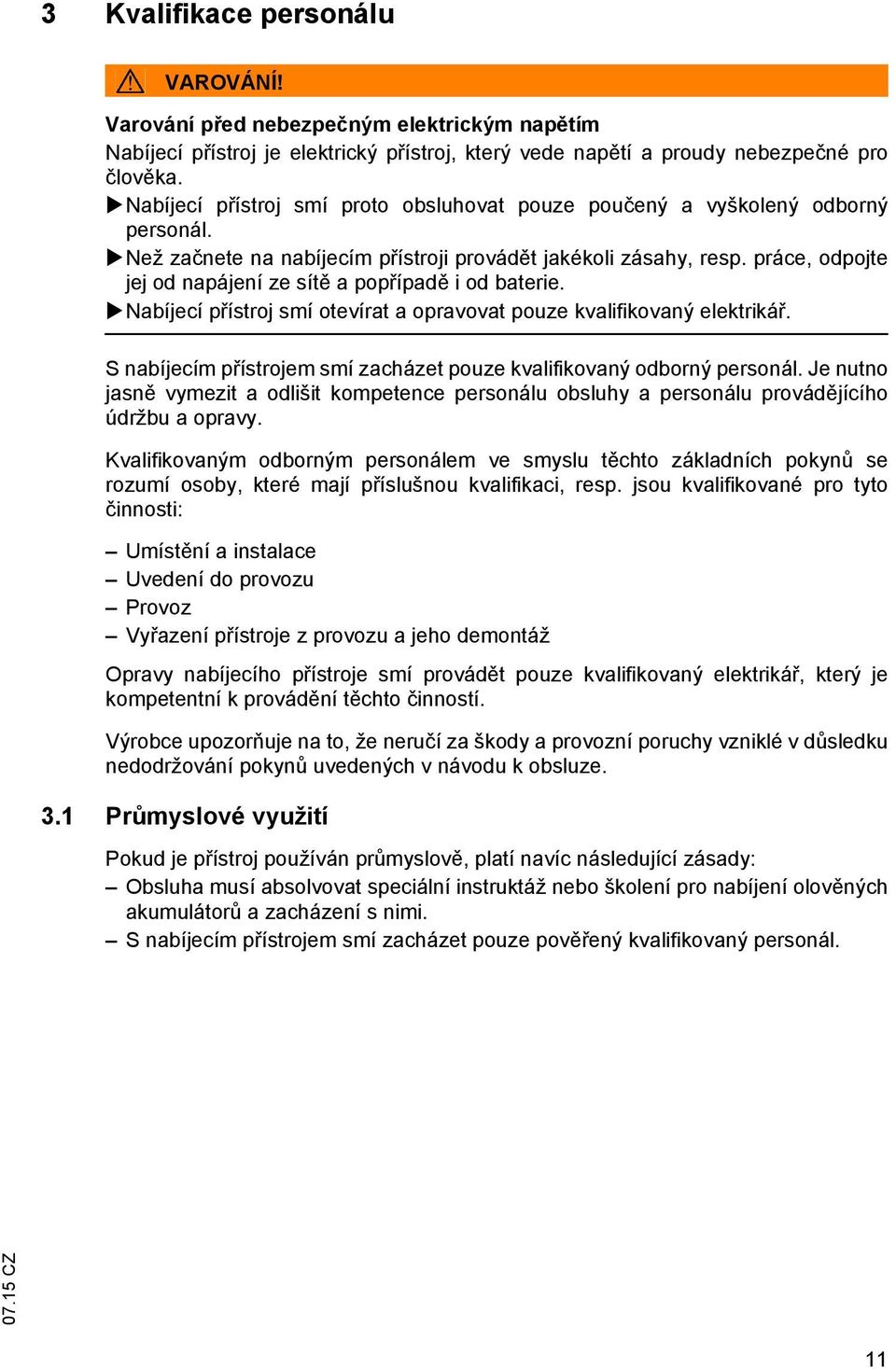

10 3 Kvalifikace personálu VAROVÁNÍ! Varování před nebezpečným elektrickým napětím Nabíjecí přístroj je elektrický přístroj, který vede napětí a proudy nebezpečné pro člověka. Nabíjecí přístroj smí proto obsluhovat pouze poučený a vyškolený odborný personál. Než začnete na nabíjecím přístroji provádět jakékoli zásahy, resp. práce, odpojte jej od napájení ze sítě a popřípadě i od baterie. Nabíjecí přístroj smí otevírat a opravovat pouze kvalifikovaný elektrikář. S nabíjecím přístrojem smí zacházet pouze kvalifikovaný odborný personál. Je nutno jasně vymezit a odlišit kompetence personálu obsluhy a personálu provádějícího údržbu a opravy. Kvalifikovaným odborným personálem ve smyslu těchto základních pokynů se rozumí osoby, které mají příslušnou kvalifikaci, resp. jsou kvalifikované pro tyto činnosti: Umístění a instalace Uvedení do provozu Provoz Vyřazení přístroje z provozu a jeho demontáž Opravy nabíjecího přístroje smí provádět pouze kvalifikovaný elektrikář, který je kompetentní k provádění těchto činností. Výrobce upozorňuje na to, že neručí za škody a provozní poruchy vzniklé v důsledku nedodržování pokynů uvedených v návodu k obsluze. 3.1 Průmyslové využití Pokud je přístroj používán průmyslově, platí navíc následující zásady: Obsluha musí absolvovat speciální instruktáž nebo školení pro nabíjení olověných akumulátorů a zacházení s nimi. S nabíjecím přístrojem smí zacházet pouze pověřený kvalifikovaný personál. 11

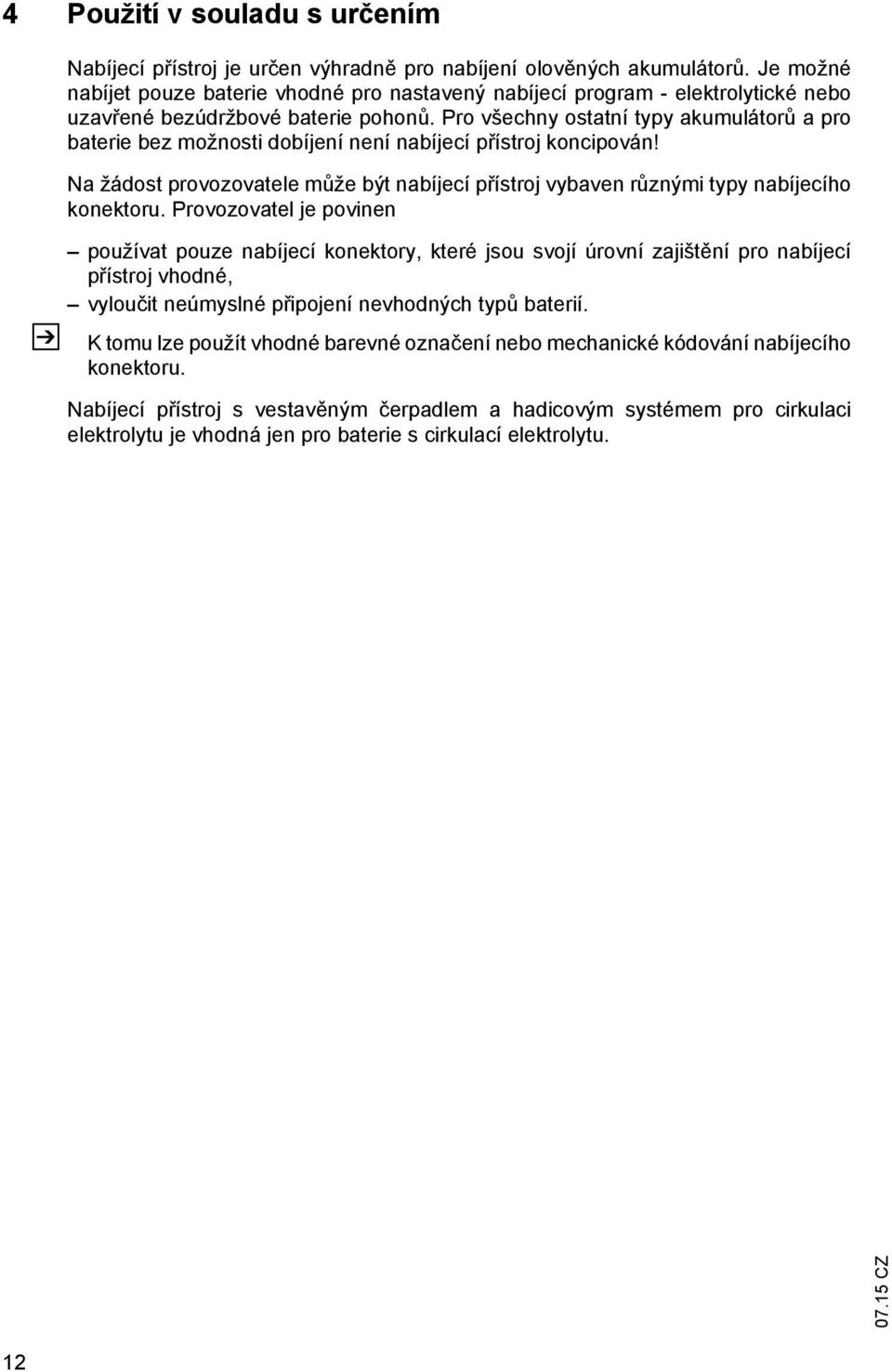

11 4 Použití v souladu s určením Z Nabíjecí přístroj je určen výhradně pro nabíjení olověných akumulátorů. Je možné nabíjet pouze baterie vhodné pro nastavený nabíjecí program - elektrolytické nebo uzavřené bezúdržbové baterie pohonů. Pro všechny ostatní typy akumulátorů a pro baterie bez možnosti dobíjení není nabíjecí přístroj koncipován! Na žádost provozovatele může být nabíjecí přístroj vybaven různými typy nabíjecího konektoru. Provozovatel je povinen používat pouze nabíjecí konektory, které jsou svojí úrovní zajištění pro nabíjecí přístroj vhodné, vyloučit neúmyslné připojení nevhodných typů baterií. K tomu lze použít vhodné barevné označení nebo mechanické kódování nabíjecího konektoru. Nabíjecí přístroj s vestavěným čerpadlem a hadicovým systémem pro cirkulaci elektrolytu je vhodná jen pro baterie s cirkulací elektrolytu. 12

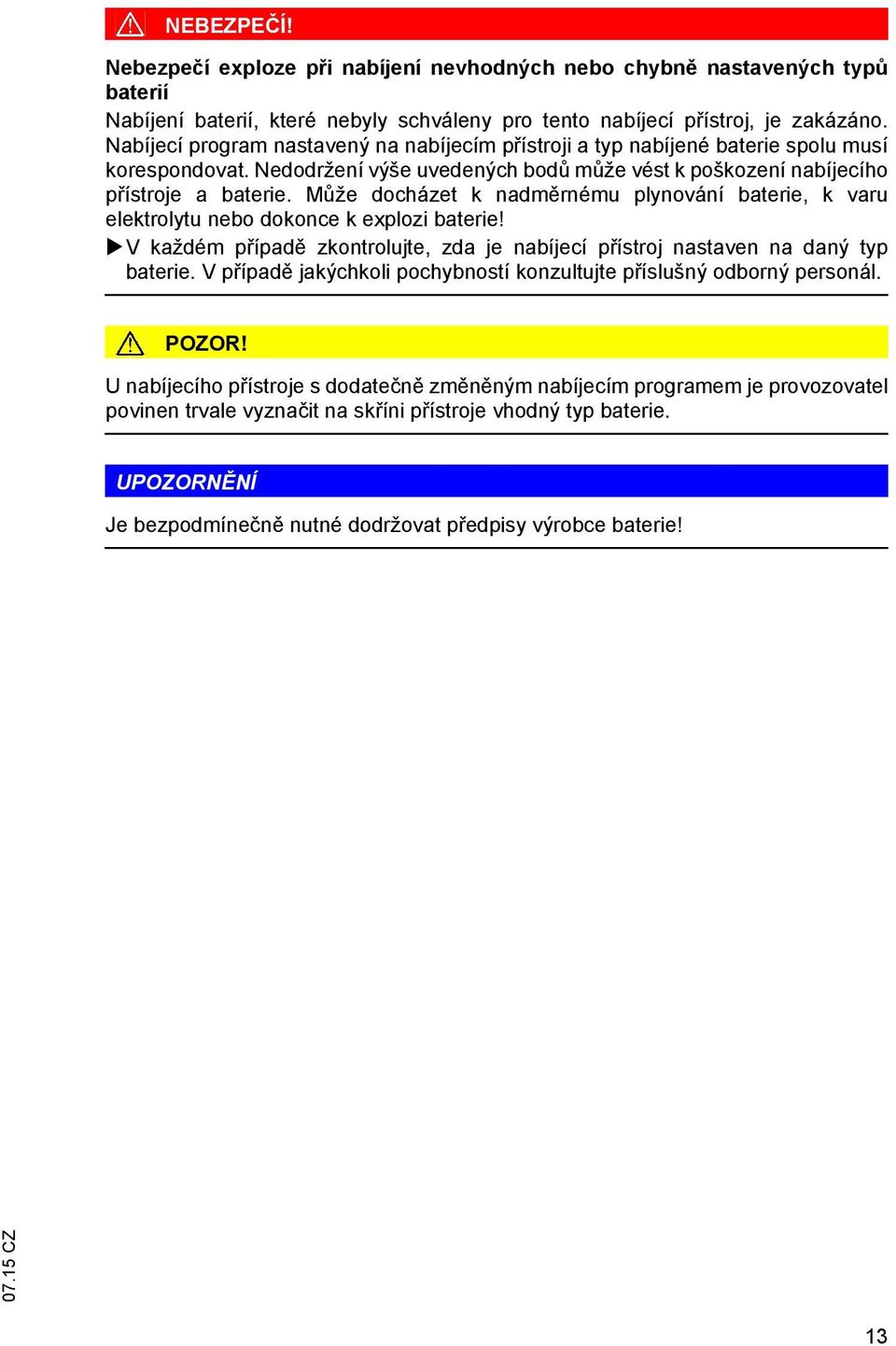

12 NEBEZPEČÍ! Nebezpečí exploze při nabíjení nevhodných nebo chybně nastavených typů baterií Nabíjení baterií, které nebyly schváleny pro tento nabíjecí přístroj, je zakázáno. Nabíjecí program nastavený na nabíjecím přístroji a typ nabíjené baterie spolu musí korespondovat. Nedodržení výše uvedených bodů může vést k poškození nabíjecího přístroje a baterie. Může docházet k nadměrnému plynování baterie, k varu elektrolytu nebo dokonce k explozi baterie! V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte příslušný odborný personál. POZOR! U nabíjecího přístroje s dodatečně změněným nabíjecím programem je provozovatel povinen trvale vyznačit na skříni přístroje vhodný typ baterie. UPOZORNĚNÍ Je bezpodmínečně nutné dodržovat předpisy výrobce baterie! 13

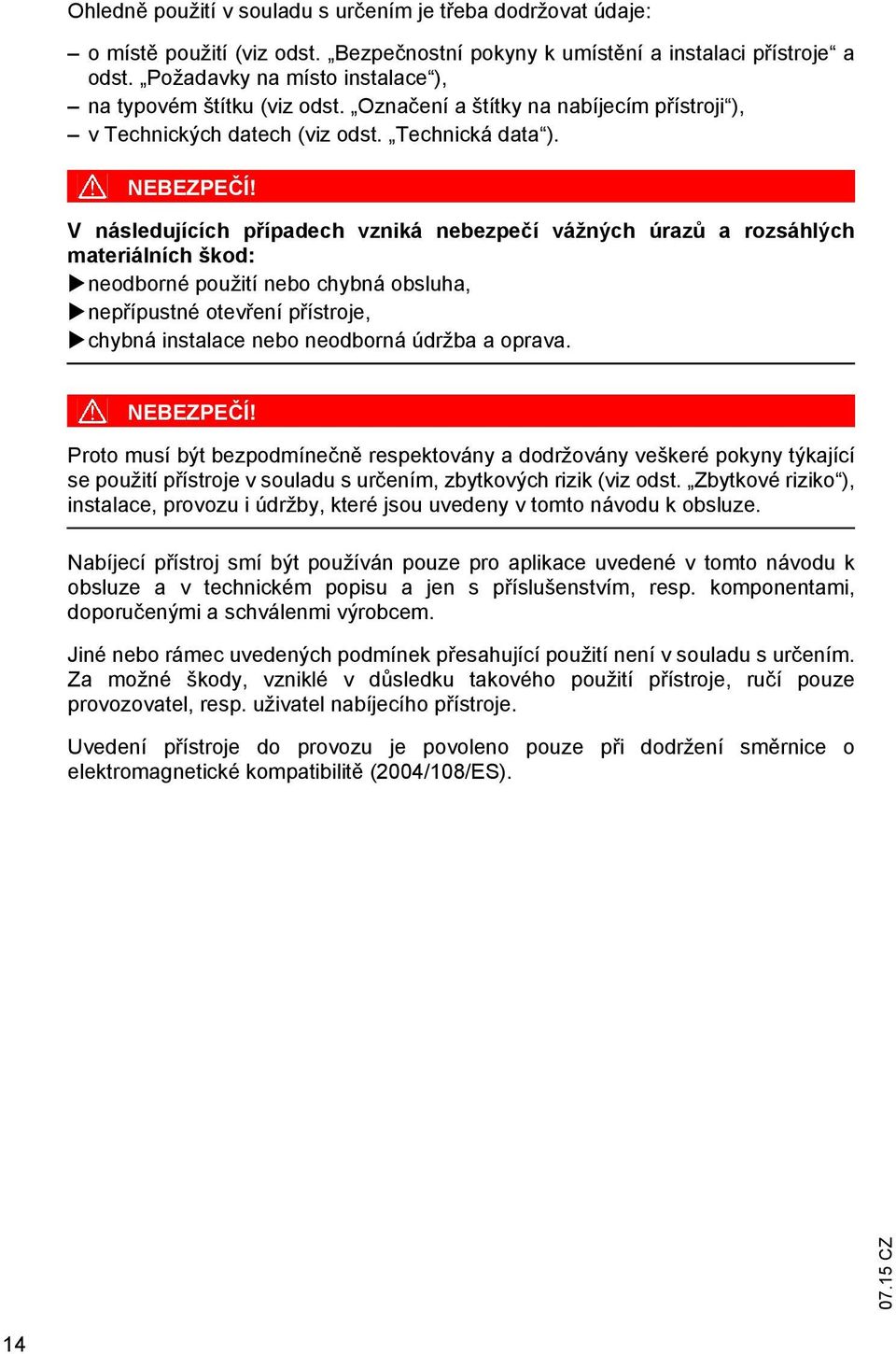

13 Ohledně použití v souladu s určením je třeba dodržovat údaje: o místě použití (viz odst. Bezpečnostní pokyny k umístění a instalaci přístroje a odst. Požadavky na místo instalace ), na typovém štítku (viz odst. Označení a štítky na nabíjecím přístroji ), v Technických datech (viz odst. Technická data ). NEBEZPEČÍ! V následujících případech vzniká nebezpečí vážných úrazů a rozsáhlých materiálních škod: neodborné použití nebo chybná obsluha, nepřípustné otevření přístroje, chybná instalace nebo neodborná údržba a oprava. NEBEZPEČÍ! Proto musí být bezpodmínečně respektovány a dodržovány veškeré pokyny týkající se použití přístroje v souladu s určením, zbytkových rizik (viz odst. Zbytkové riziko ), instalace, provozu i údržby, které jsou uvedeny v tomto návodu k obsluze. Nabíjecí přístroj smí být používán pouze pro aplikace uvedené v tomto návodu k obsluze a v technickém popisu a jen s příslušenstvím, resp. komponentami, doporučenými a schválenmi výrobcem. Jiné nebo rámec uvedených podmínek přesahující použití není v souladu s určením. Za možné škody, vzniklé v důsledku takového použití přístroje, ručí pouze provozovatel, resp. uživatel nabíjecího přístroje. Uvedení přístroje do provozu je povoleno pouze při dodržení směrnice o elektromagnetické kompatibilitě (2004/108/ES). 14

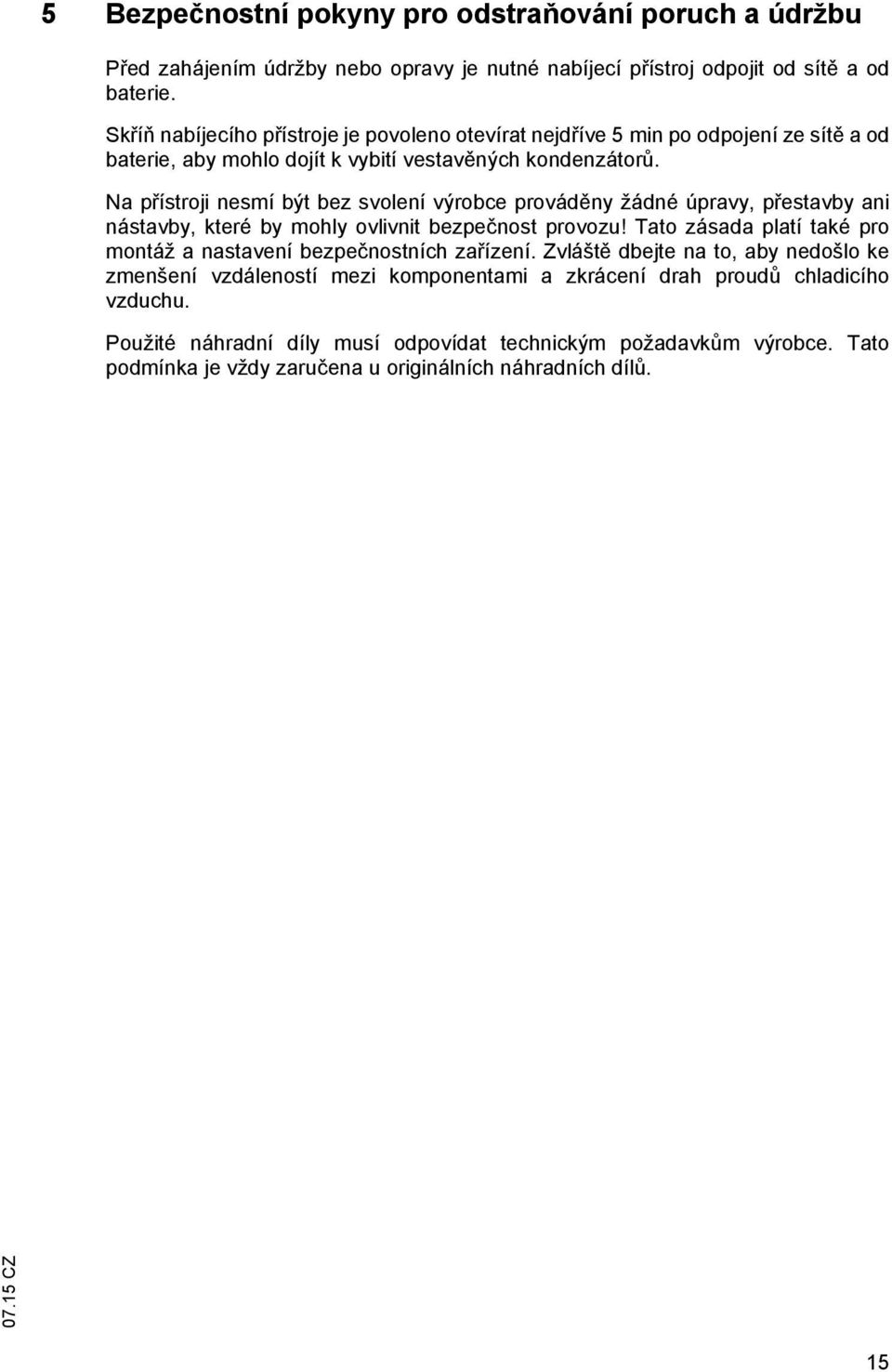

14 5 Bezpečnostní pokyny pro odstraňování poruch a údržbu Před zahájením údržby nebo opravy je nutné nabíjecí přístroj odpojit od sítě a od baterie. Skříň nabíjecího přístroje je povoleno otevírat nejdříve 5 min po odpojení ze sítě a od baterie, aby mohlo dojít k vybití vestavěných kondenzátorů. Na přístroji nesmí být bez svolení výrobce prováděny žádné úpravy, přestavby ani nástavby, které by mohly ovlivnit bezpečnost provozu! Tato zásada platí také pro montáž a nastavení bezpečnostních zařízení. Zvláště dbejte na to, aby nedošlo ke zmenšení vzdáleností mezi komponentami a zkrácení drah proudů chladicího vzduchu. Použité náhradní díly musí odpovídat technickým požadavkům výrobce. Tato podmínka je vždy zaručena u originálních náhradních dílů. 15

15 16

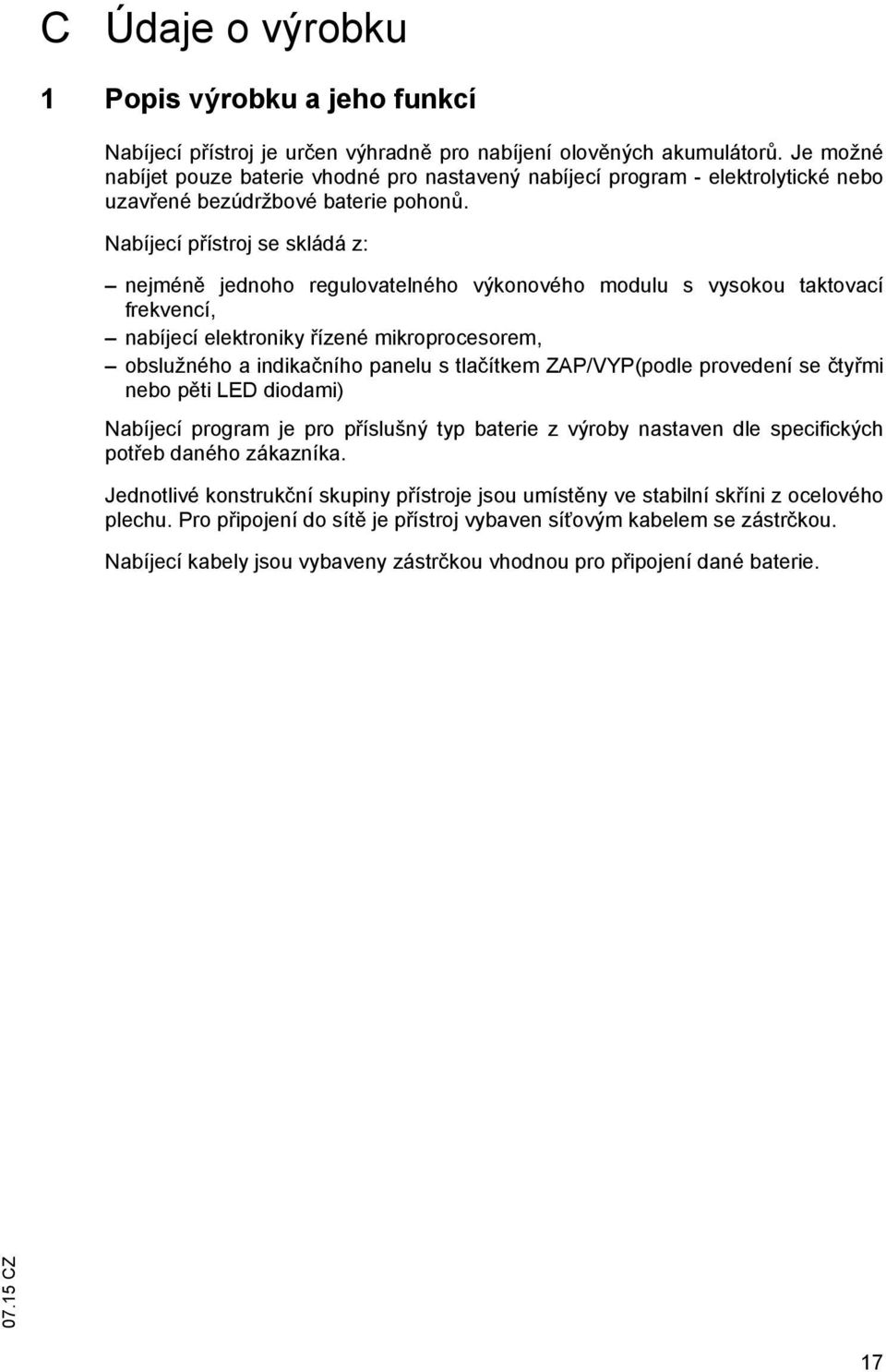

16 C Údaje o výrobku 1 Popis výrobku a jeho funkcí Nabíjecí přístroj je určen výhradně pro nabíjení olověných akumulátorů. Je možné nabíjet pouze baterie vhodné pro nastavený nabíjecí program - elektrolytické nebo uzavřené bezúdržbové baterie pohonů. Nabíjecí přístroj se skládá z: nejméně jednoho regulovatelného výkonového modulu s vysokou taktovací frekvencí, nabíjecí elektroniky řízené mikroprocesorem, obslužného a indikačního panelu s tlačítkem ZAP/VYP(podle provedení se čtyřmi nebo pěti LED diodami) Nabíjecí program je pro příslušný typ baterie z výroby nastaven dle specifických potřeb daného zákazníka. Jednotlivé konstrukční skupiny přístroje jsou umístěny ve stabilní skříni z ocelového plechu. Pro připojení do sítě je přístroj vybaven síťovým kabelem se zástrčkou. Nabíjecí kabely jsou vybaveny zástrčkou vhodnou pro připojení dané baterie. 17

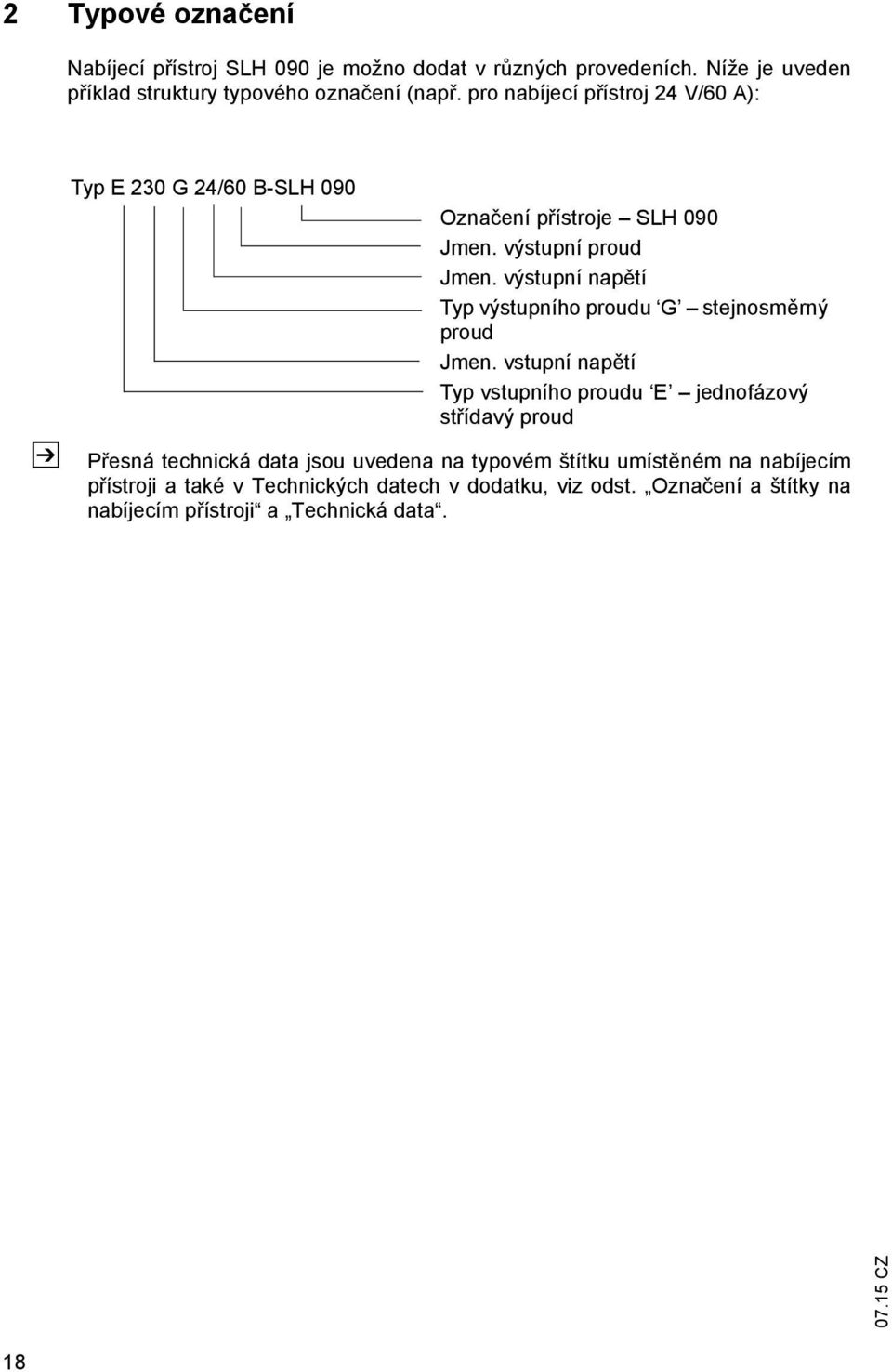

17 2 Typové označení Nabíjecí přístroj SLH 090 je možno dodat v různých provedeních. Níže je uveden příklad struktury typového označení (např. pro nabíjecí přístroj 24 V/60 A): Z Typ E 230 G 24/60 B-SLH 090 Označení přístroje SLH 090 Jmen. výstupní proud Jmen. výstupní napětí Typ výstupního proudu G stejnosměrný proud Jmen. vstupní napětí Typ vstupního proudu E jednofázový střídavý proud Přesná technická data jsou uvedena na typovém štítku umístěném na nabíjecím přístroji a také v Technických datech v dodatku, viz odst. Označení a štítky na nabíjecím přístroji a Technická data. 18

18 3 Popis příslušenství a jeho funkcí 3.1 Zástrčka nabíjecího kabelu Zástrčky nabíjecího kabelu musí být vhodné pro daný typ baterie. Nabíjecí kabely jsou vybaveny zástrčkou vhodnou pro připojení dané baterie. V připojených průvodních dokumentech (i v objednávce) jsou uvedeny podrobné technické údaje. 19

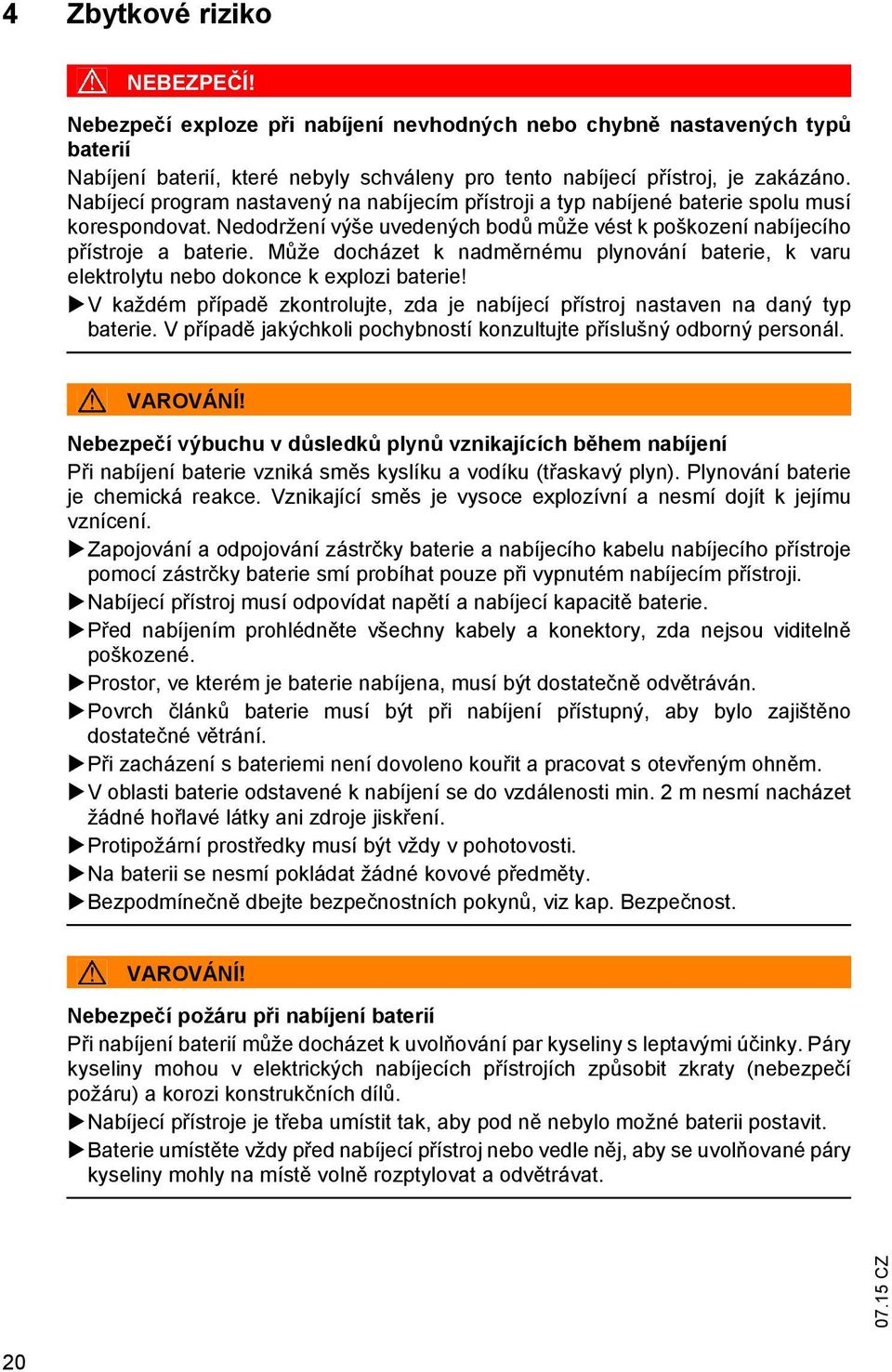

19 4 Zbytkové riziko NEBEZPEČÍ! Nebezpečí exploze při nabíjení nevhodných nebo chybně nastavených typů baterií Nabíjení baterií, které nebyly schváleny pro tento nabíjecí přístroj, je zakázáno. Nabíjecí program nastavený na nabíjecím přístroji a typ nabíjené baterie spolu musí korespondovat. Nedodržení výše uvedených bodů může vést k poškození nabíjecího přístroje a baterie. Může docházet k nadměrnému plynování baterie, k varu elektrolytu nebo dokonce k explozi baterie! V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte příslušný odborný personál. VAROVÁNÍ! Nebezpečí výbuchu v důsledků plynů vznikajících během nabíjení Při nabíjení baterie vzniká směs kyslíku a vodíku (třaskavý plyn). Plynování baterie je chemická reakce. Vznikající směs je vysoce explozívní a nesmí dojít k jejímu vznícení. Zapojování a odpojování zástrčky baterie a nabíjecího kabelu nabíjecího přístroje pomocí zástrčky baterie smí probíhat pouze při vypnutém nabíjecím přístroji. Nabíjecí přístroj musí odpovídat napětí a nabíjecí kapacitě baterie. Před nabíjením prohlédněte všechny kabely a konektory, zda nejsou viditelně poškozené. Prostor, ve kterém je baterie nabíjena, musí být dostatečně odvětráván. Povrch článků baterie musí být při nabíjení přístupný, aby bylo zajištěno dostatečné větrání. Při zacházení s bateriemi není dovoleno kouřit a pracovat s otevřeným ohněm. V oblasti baterie odstavené k nabíjení se do vzdálenosti min. 2 m nesmí nacházet žádné hořlavé látky ani zdroje jiskření. Protipožární prostředky musí být vždy v pohotovosti. Na baterii se nesmí pokládat žádné kovové předměty. Bezpodmínečně dbejte bezpečnostních pokynů, viz kap. Bezpečnost. VAROVÁNÍ! Nebezpečí požáru při nabíjení baterií Při nabíjení baterií může docházet k uvolňování par kyseliny s leptavými účinky. Páry kyseliny mohou v elektrických nabíjecích přístrojích způsobit zkraty (nebezpečí požáru) a korozi konstrukčních dílů. Nabíjecí přístroje je třeba umístit tak, aby pod ně nebylo možné baterii postavit. Baterie umístěte vždy před nabíjecí přístroj nebo vedle něj, aby se uvolňované páry kyseliny mohly na místě volně rozptylovat a odvětrávat. 20

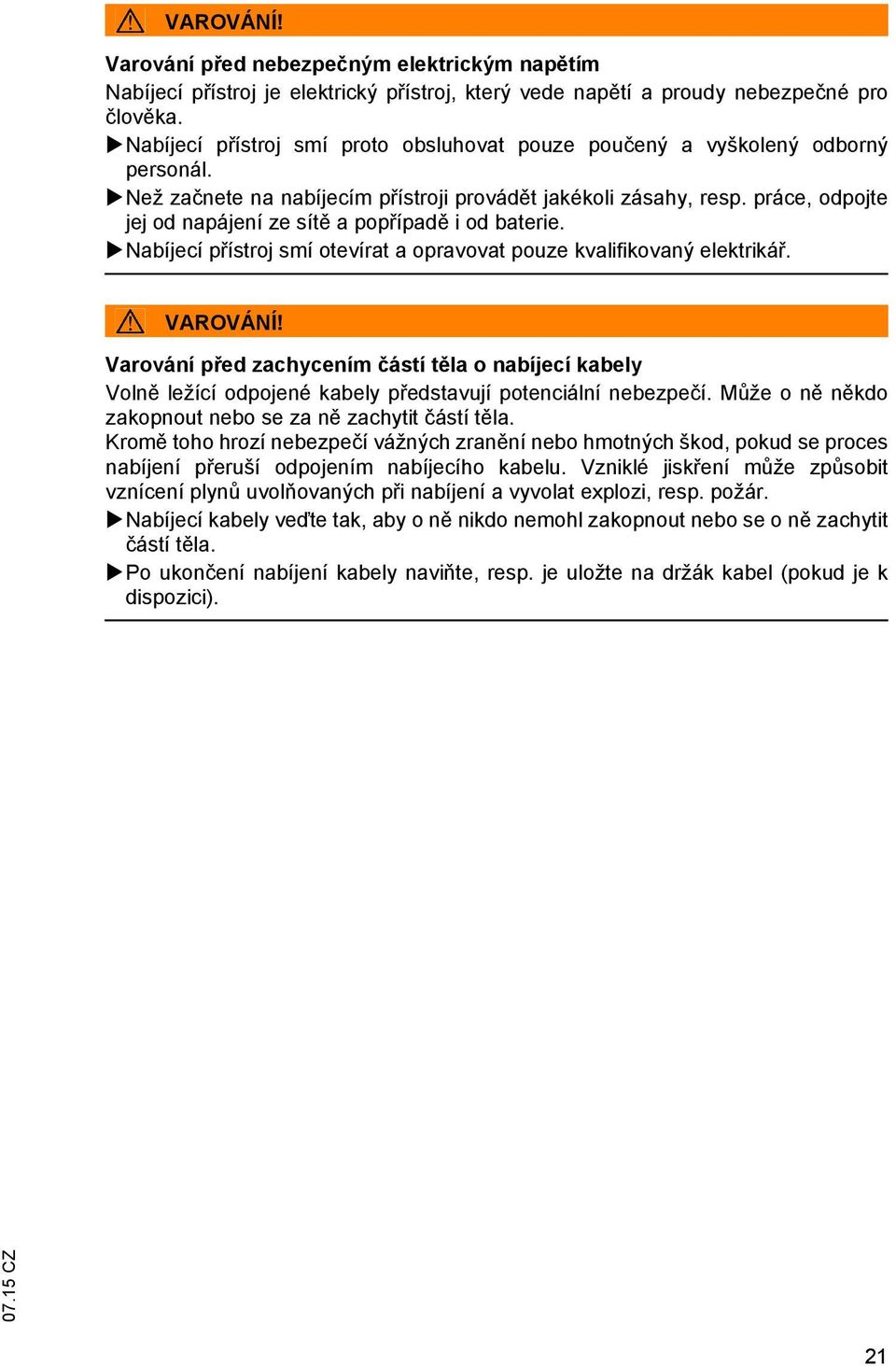

20 VAROVÁNÍ! Varování před nebezpečným elektrickým napětím Nabíjecí přístroj je elektrický přístroj, který vede napětí a proudy nebezpečné pro člověka. Nabíjecí přístroj smí proto obsluhovat pouze poučený a vyškolený odborný personál. Než začnete na nabíjecím přístroji provádět jakékoli zásahy, resp. práce, odpojte jej od napájení ze sítě a popřípadě i od baterie. Nabíjecí přístroj smí otevírat a opravovat pouze kvalifikovaný elektrikář. VAROVÁNÍ! Varování před zachycením částí těla o nabíjecí kabely Volně ležící odpojené kabely představují potenciální nebezpečí. Může o ně někdo zakopnout nebo se za ně zachytit částí těla. Kromě toho hrozí nebezpečí vážných zranění nebo hmotných škod, pokud se proces nabíjení přeruší odpojením nabíjecího kabelu. Vzniklé jiskření může způsobit vznícení plynů uvolňovaných při nabíjení a vyvolat explozi, resp. požár. Nabíjecí kabely veďte tak, aby o ně nikdo nemohl zakopnout nebo se o ně zachytit částí těla. Po ukončení nabíjení kabely naviňte, resp. je uložte na držák kabel (pokud je k dispozici). 21

21 5 Popis bezpečnostních zařízení Nabíjecí přístroj je navržen a vyroben dle všeobecně uznávaných technických pravidel. Při používání přístroje v souladu s určením nejsou ohroženy bezpečnost ani zdraví obsluhujícího personálu či třetích osob. Všechny konstrukční skupiny pod napětím jsou umístěny ve skříni nebo opatřeny kryty, které je možno demontovat pouze pomocí nářadí. Všechny kabely a konektory jsou řádně stíněny nebo uzemněny. Nabíjecí přístroj má krytí třídy IP 21. Všechny elektrické a elektronické díly jsou opatřeny značkou CE. Jsou dodrženy všechny náležité izolační odstupy. Všechny spínací obvody jsou na primární i sekundární straně opatřeny pojistkami s definovanou proudovou hodnotou a charakteristikou. Všechny kovové díly jsou uzemněny systémem ochranného vodiče. Nabíjecí přístroj je vybaven funkcí automatického odpojení po dosažení nastaveného stavu max. nabití baterie. Je tak vyloučeno přebíjení baterie a nadměrné uvolňování výbušných par. 22

22 6 Označení a štítky na nabíjecím přístroji 6.1 Typový štítek (příklad) Bez nulového vodiče S nulovým vodičem Z Typový štítek je umístěn na zadní straně skříně. (Příklad: nabíjecí přístroj 24V/60A) 6.2 Nálepka s údajem nastaveného nabíjecího programu Nálepka s údajem nastaveného nabíjecího programu (příklad Progr. 5) Z Nálepka s údajem nastaveného nabíjecího programu (příklad Progr. 5) je umístěna na nabíjecím kabelu. 6.3 Štítek pro typový výkon Progr. 5 PzS Ah 7-8,5h Kühlhaus Z Štítek s údajem o typovém výkonu je umístěn na čelní ploše skříně (příklad: nabíjecí přístroj 24V/60A) 24V 60A 23

23 6.4 Označení nabíjecího přístroje s charakteristikou pro chladírenský provoz UPOZORNĚNÍ Nebezpečí poškození baterie v důsledku nabíjení baterií s charakteristikou pro chlad. provoz, které není v souladu s určením Nabíjecí přístroje s charakteristikou pro chlad. provoz jsou vhodné k nabíjení baterií, používaných v chlad. provozu. Aby během nabíjení nedošlo k poškození baterie, musí být teplota elektrolytu nabíjené baterie cca +5 C. Doba nabíjení s nižší teplotou elektrolytu se prodlužuje až na 4 hodiny. Nabíjení baterií v chlad. provozu (okolní teplota nižší než0 C) je zakázáno. Nabíjecí přístroj provozujte pouze v uzavřeném, suchém prostoru s teplotou nad bodem mrazu. Teplota okolního prostředí na místě instalace nesmí být nižší než 0 C, resp. vyšší než +40 C. Přesvědčete se, zda je teplota elektrolytu nabíjené baterie cca +5 C. Nabíjení baterií s teplotou elektrolytu, která je generelně vyšší než +15 C, zásadně neprovádějte s charakteristikou pro chlad. provoz. V takovém případě nechte charakteristiku upravit zákaznickým servisem výrobce. UPOZORNĚNÍ Nebezpečí poškození baterie v důsledku nabíjení baterií, které není v souladu s určením V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte příslušný odborný personál. POZOR! U nabíjecího přístroje s dodatečně změněným nabíjecím programem je provozovatel povinen trvale vyznačit na skříni přístroje vhodný typ baterie. 24

24 AIR <80% >80% 100% Z Štítek pro nabíjecí přístroj s charakteristikou pro chlad. provoz je umístěn na přední straně skříně. 25

25 26

26 D Instalace a uvedení do provozu 1 Bezpečnostní pokyny k umístění a instalaci přístroje VAROVÁNÍ! Nebezpečí požáru Hořlavé materiály nesmějí být uloženy v bezprostřední blízkosti nabíječky. Patří sem také dodané přepravní a obalové materiály. V oblasti minimálně 2,5 m od nabíječky nesmějí být žádné hořlaviny. Dovnitř přístroje nesmí vniknout žádné kapaliny. Horizontální vzdálenost mezi nabíjecím přístrojem a hořlavými materiály musí být minimálně 2,5 m. Nad nabíjecím přístrojem (např. v regálech) nesmí být skladovány žádné hořlavé materiály, ani se zde s nimi nesmí manipulovat. Vzdálenost od oblastí, ve kterých hrozí nebezpečí požáru, exploze či kontaktu s výbušninami, musí být minimálně 5m. Nabíjecí přístroj je nutno chránit před nepřípustným namáháním. Zvláště nesmí dojít při přepravě a manipulaci s přístrojem k poškození jeho dílů. Nedotýkejte se elektronických dílů. Nabíjecí přístroj obsahuje díly s rizikem poškození elektrostatickou elektřinou, které se mohou při neodborném zacházení snadno poškodit. Nesmí dojít k mechanickému poškození nebo zničení elektrických komponentů. Elektrická instalace (průřezy vodičů, jištění, zapojení ochranného vodiče) musí být provedena dle příslušných předpisů. Před zahájením elektrické instalace srovnejte výkonová data na typovém štítku s daty síťových přípojek. Přístroj musí být chráněn předřazenou síťovou pojistkou proti výskytu nadměrného dotykového napětí. Je nutné dodržovat hodnoty síťových přípojek uvedené na typovém štítku (napětí a frekvence). Z Viz odst. Připojení nabíjecího přístroje na síť. 27

27 Z Z Činnosti, které musíte provést před umístěním nebo instalací nabíječky Postup Odstraňte obalový materiál (fólii nebo kartóny). Pokud byla nabíječka dodána na transportní paletě, musíte nabíječku sundat z transportní palety. Tento požadavek se nevztahuje na palety, ke kterým je nabíječka pevně přimontována. Tyto palety jsou vybaveny ohnivzdornou podložkou. Správně zlikvidujte obalový materiál. Kromě omezení týkajících se výběru místa instalace, která jsou uvedena v návodu k obsluze, musíte dodržovat také národní ustanovení. 28

28 2 Obsah dodávky UPOZORNĚNÍ Před zahájením instalace zkontrolujte úplnost obsahu dodávky dle připojených průvodních formulářů. Při případných nedostatcích ihned kontaktujte výrobce. Dodávka se skládá minimálně z následujících částí: nabíjecí přístroj z přednastaveným nabíjecím programem, připojený síťový kabel a nabíjecí kabel k baterii, návod k obsluze, leták s pokyny (připevněn na nabíjecím přístroji), dodací list. Dle přání zákazníka mohou být obsah dodávky i provedení nabíjecího přístroje odlišné. V připojených průvodních dokumentech (i v objednávce) jsou uvedeny podrobné technické údaje. Postup Zkontrolujte ihned po obdržení, zda je dodávka kompletní a není poškozená. Zkontrolujte, zda data na dodacím listu souhlasí s daty uvedenými na typovém štítku přístroje. V případě jakýchkoli nedostatků se neprodleně spojte s výrobcem a popřípadě i dopravcem. Zkontrolujte, zda nejsou šroubová spojení apod. u nabíjecího přístroje uvolněná. Popřípadě spojení utáhněte. 29

29 3 Požadavky na místo instalace Nabíjecí přístroj provozujte pouze v uzavřeném, suchém prostoru s teplotou nad bodem mrazu. Teplota okolního prostředí na místě instalace nesmí být nižší než 0 C, resp. vyšší než +40 C. Místo instalace nesmí být nadměrně prašné. Musí být vyloučen výskyt vodivého prachu (saze, kov). Místo instalace musí být dostatečně větrané, aby se plyny vznikající při nabíjení (páry kyseliny, výbušné plyny) mohly rozptylovat a aby s jistotou nemohlo dojít ke vzniku výbušné směsi plynů. Místo instalace musí být zvoleno tak, aby nedošlo k zakrytí větracích otvorů ani k omezení proudu chladicího vzduchu. Nabíjecí přístroj nesmí být instalován v blízkosti topných těles nebo jiných zdrojů tepla. Je nutno vyloučit akumulaci tepla v nabíjecím přístroji, ke které může dojít např. zablokováním větracích otvorů. 30

30 4 Montáž / umístění nabíjecího přístroje a odstavení baterie VAROVÁNÍ! Nebezpečí výbuchu v důsledků plynů vznikajících během nabíjení Při nabíjení baterie vzniká směs kyslíku a vodíku (třaskavý plyn). Plynování baterie je chemická reakce. Vznikající směs je vysoce explozívní a nesmí dojít k jejímu vznícení. Zapojování a odpojování zástrčky baterie a nabíjecího kabelu nabíjecího přístroje pomocí zástrčky baterie smí probíhat pouze při vypnutém nabíjecím přístroji. Nabíjecí přístroj musí odpovídat napětí a nabíjecí kapacitě baterie. Před nabíjením prohlédněte všechny kabely a konektory, zda nejsou viditelně poškozené. Prostor, ve kterém je baterie nabíjena, musí být dostatečně odvětráván. Povrch článků baterie musí být při nabíjení přístupný, aby bylo zajištěno dostatečné větrání. Při zacházení s bateriemi není dovoleno kouřit a pracovat s otevřeným ohněm. V oblasti baterie odstavené k nabíjení se do vzdálenosti min. 2,5 m nesmí nacházet žádné hořlavé látky a ve vzdálenosti minimálně 1 m nesmějí být žádné provozní prostředky, které jsou zdrojem jiskření. Protipožární prostředky musí být vždy v pohotovosti. Na baterii se nesmí pokládat žádné kovové předměty. Bezpodmínečně dbejte bezpečnostních pokynů, viz kap. Bezpečnost. 31

31 Montáž / instalace nabíjecího přístroje VAROVÁNÍ! Nebezpečí požáru při nabíjení baterií Při nabíjení baterií může docházet k uvolňování par kyseliny s leptavými účinky. Páry kyseliny mohou v elektrických nabíjecích přístrojích způsobit zkraty (nebezpečí požáru) a korozi konstrukčních dílů. Hořlavé materiály nesmějí být uloženy v bezprostřední blízkosti nabíječky. V oblasti minimálně 2,5 m od nabíječky nesmějí být žádné hořlaviny. Nabíječky je nutné umístit tak, nabíjené baterie nebylo možné postavit pod nabíječku. Baterie umístěte vždy před nabíjecí přístroj nebo vedle něj, aby se uvolňované páry kyseliny mohly na místě volně rozptylovat a odvětrávat. Postup K instalaci nabíjecího přístroje na stěnu používejte upevňující materiál pro montáž na stěnu (2 hmoždinky S10, 2 šrouby M6x60). Schéma vrtání najdete v dodatku (viz Rozměrové schéma). Zajistěte optimální odvětrávání nabíjecího přístroje. Dodržujte minimálně 1,0 m odstup od dalšího nabíjecího přístroje. Není-li možné dodržet minimální odstup 1,0 m od dalšího nabíjecího přístroje, instalujte nabíjecí přístroje v přesazeném pořadí. Dodržujte minimální odstup 0,5 m od sousedních stěn. UPOZORNĚNÍ Při montáži, resp. instalaci nabíjecího přístroje dávejte pozor na to, aby se dovnitř přístroje nemohly dostat tyto látky: agresivní plyny, jako např. páry kyseliny, vodivý prach, jako např. saze nebo kovový prach, velké množství nevodivého prachu, kapaliny. Nabíjecí přístroj namontujte, resp. nainstalujte tak, aby připojení k síti bylo v dosažitelné vzdálenosti od síťového kabelu nabíjecího přístroje (minimálně 2 m). POZOR! Síťový kabel nabíjecího přístroje nesmí být prodlužován. Odstavení baterie určené k nabíjení Postup Umístěte baterii před nabíjecí přístroj nebo vedle něj tak, aby byl konektor baterie v dosažitelné vzdálenosti od síťového kabelu nabíjecího přístroje (standard 2,5 m). POZOR! Nabíjecí kabel nabíjecího přístroje nesmí být prodlužován. 32

32 5 Síťová přípojka a síťové pojistky VAROVÁNÍ! Varování před nebezpečným elektrickým napětím Nabíjecí přístroj je elektrický přístroj, který vede napětí a proudy nebezpečné pro člověka. Nabíjecí přístroj smí proto obsluhovat pouze poučený a vyškolený odborný personál. Než začnete na nabíjecím přístroji provádět jakékoli zásahy, resp. práce, odpojte jej od napájení ze sítě a popřípadě i od baterie. Nabíjecí přístroj smí otevírat a opravovat pouze kvalifikovaný elektrikář. Pro provoz přístroje musí být na místě instalace k dispozici síťová přípojka. Napětí a frekvence v síti musí odpovídat údajům na typovém štítku (viz odst. Označení a štítky na nabíjecím přístroji ). Síťová přípojka musí být řádně uzemněna. Nabíjecí přístroj je v souladu s místními předpisy energetického závodu nutné chránit proti příliš vysokému dotykovému napětí. 33

33 Postup Přístroji předřaďte síťovou pojistku dle následující tabulky: Z Síťový proud a síťová pojistka Jmen. proud Síťová pojistka Poznámka 0 až 6A 6A gl >6 až 10A 10A gl >10 až 16A 16A gl >16 až 18A 20A gl >18 až 23A 25A gl >23 až 32A 35A gl Lze použít tavné pojistky gl nebo jističe s charakteristikou B, C nebo K. Přesné informace ke vstupním a výstupním proudům a výkonu jsou popsány v dodatku (viz odst. Technická data ). 34

34 6 Držák kabelu Nabíjecí přístroj je u všech typů skříní vybaven držákem kabelu (2). Montážní poloha držáku kabelu se u různých typů skříně liší. U typů skříně G21 a G22 je od roku výroby součástí dodávky držák kabelu (2). Držák je připevněný na zadní straně pomocí jednoho z dodaných šroubů pro montáž zařízení na stěnu. 2 Držák je umístěn (2) uprostřed zadní plochy skříně. U typů skříně G23, G26, G27 a G28 je držák kabelu (2) připevněný rýhovanou maticí (1) na skříni zvnějšku. U typů skříně G24 a G25 je držák kabelu (2) připevněný rýhovanou maticí (1) na skříni zevnitř. Nastavení výšky držáku kabelu (2) Postup 2 1 VAROVÁNÍ! Držák kabelu (2) u typů G24 a G25 smí nastavovat jen kvalifikovaný elektrikář, pověřený k provádění této činnosti. Vyšroubujte rýhovanou matici (1). Posuňte držák kabelu (2) dolů. Zašroubujte a utáhněte rýhovanou matici (1). 35

35 Použití držáku kabelu (2) jako opěrky skříně (jen u typů skříně G23, G26 a G27) 3 Postup Vyšroubujte rýhovanou matici (1). Držák (2) sejměte a rýhovanou matici (1) znovu připevněte na skříni. Otočte držák (2) a zasuňte jej do otvoru (3) na zadní ploše skříně. 36

36 7 Připojení nabíjecího přístroje k síti Z UPOZORNĚNÍ Než připojíte nabíjecí přístroj k síti, přečtěte si pokyny uvedené v kap. Instalace a uvedení do provozu a řiďte se jimi: Bezpečnostní pokyny k umístění a instalaci přístroje Montáž / umístění nabíjecího přístroje a odstavení baterie Požadavky na místo instalace Síťová přípojka a síťové pojistky Pro připojení nabíjecího přístroje musí být splněny tyto podmínky: Nabíjecí přístroj namontujte, resp. nainstalujte tak, aby připojení k síti bylo v dosažitelné vzdálenosti od síťového kabelu nabíjecího přístroje (minimálně 2 m). POZOR! Síťový kabel nabíjecího přístroje nesmí být prodlužován. Umístěte baterii před nabíjecí přístroj nebo vedle něj tak, aby byl konektor baterie v dosažitelné vzdálenosti od síťového kabelu nabíjecího přístroje (standard 2,5 m). VAROVÁNÍ! Nebezpečí požáru při nabíjení baterií Při nabíjení baterií může docházet k uvolňování par kyseliny s leptavými účinky. Páry kyseliny mohou v elektrických nabíjecích přístrojích způsobit zkraty (nebezpečí požáru) a korozi konstrukčních dílů. Nabíjecí přístroje je třeba umístit tak, aby pod ně nebylo možné baterii postavit. Baterie umístěte vždy před nabíjecí přístroj nebo vedle něj, aby se uvolňované páry kyseliny mohly na místě volně rozptylovat a odvětrávat. Přesné informace o hmotnostech, vstupních a výstupních proudech a výkonu jsou popsány v dodatku (viz odst. Technická data ). 8 První uvedení do provozu a test funkce Po řádném umístění a instalaci je možno přístroj uvést do provozu a provést test funkce, viz kap. Obsluha. 37

37 38

38 E Obsluha 1 Bezpečnostní pokyny k provozu a obsluze VAROVÁNÍ! Baterie bez možnosti dobíjení se nesmí používat. Nabíjecí přístroj smí být používán pouze v technicky bezvadném stavu, v souladu s jeho určením, při zachování pravidel bezpečné práce, s vědomím možných nebezpečí a při zachování pokynů uvedených v tomto návodu k obsluze. Neodkladně musí být odstraněny obzvláště poruchy, které mohou ovlivnit bezpečnost přístroje. VAROVÁNÍ! Poškození či jiné nedostatky nabíjecího přístroje mohou vést k úrazům Pokud jsou zjištěna poškození nebo jiné nedostatky na přístroji nebo jeho chování, které by mohly mít negativní dopad na bezpečnost provozu a práci s ním, nesmí být přístroj do jeho řádného uvedení do provozuschopného stavu používán. Zjištěné nedostatky musí být ihned nahlášeny nadřízené osobě. Vadný nabíjecí přístroj je nutné označit a odstavit. Přístroj je možné opět uvést do provozu až po zjištění a odstranění závady. Dovnitř přístroje nesmí vniknout žádné kapaliny. Údaje o přípustném provozním napětí uvedené na typovém štítku je třeba před zapojením nabíjecích kabelů zkontrolovat a řídit se jimi (viz odst. Označení a štítky na nabíjecím přístroji ). Při připojení nabíjecího kabelu a baterie musí být zaručena správná polarita. 39

39 NEBEZPEČÍ! Nebezpečí exploze při nabíjení nevhodných nebo chybně nastavených typů baterií Nabíjení baterií, které nebyly schváleny pro tento nabíjecí přístroj, je zakázáno. Nabíjecí program nastavený na nabíjecím přístroji a typ nabíjené baterie spolu musí korespondovat. Nedodržení výše uvedených bodů může vést k poškození nabíjecího přístroje a baterie. Může docházet k nadměrnému plynování baterie, k varu elektrolytu nebo dokonce k explozi baterie! V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte příslušný odborný personál. VAROVÁNÍ! Nebezpečí zachycení částí těla o nabíjecí kabely! Volně ležící odpojené kabely představují potenciální nebezpečí. Může o ně někdo zakopnout nebo se za ně zachytit částí těla. Kromě toho hrozí nebezpečí vážných zranění nebo hmotných škod, pokud se proces nabíjení přeruší odpojením nabíjecího kabelu. Vzniklé jiskření může způsobit vznícení plynů uvolňovaných při nabíjení a vyvolat explozi, resp. požár. Nabíjecí kabely veďte tak, aby o ně nikdo nemohl zakopnout nebo se o ně zachytit částí těla. Po ukončení nabíjení kabely naviňte, resp. je uložte na držák kabel (pokud je k dispozici). 40

40 2 Vizuální kontrola před uvedením do provozu Provedení kontroly před každým nabíjením Postup Zkontrolovat pevné připojení a příp. poškození síťové přípojky. Zkontrolovat příp. poškození skříně. Zkontrolovat příp. poškození izolace nabíjecích kabelů a síťových kabelů. Zkontrolovat příp. poškození zástrčky nabíjecího kabelu. Zkontrolovat, zda jsou utaženy všechny šroubové spoje. Zkontrolovat, zda jsou baterie a nabíjecí přístroj správně přiřazené. 41

41 3 Činnosti, které je nutné provést před zahájením nabíjení VAROVÁNÍ! Varování před nebezpečným elektrickým napětím Nabíjecí přístroj je elektrický přístroj, který vede napětí a proudy nebezpečné pro člověka. Nabíjecí přístroj smí proto obsluhovat pouze poučený a vyškolený odborný personál. Než začnete na nabíjecím přístroji provádět jakékoli zásahy, resp. práce, odpojte jej od napájení ze sítě a popřípadě i od baterie. Nabíjecí přístroj smí otevírat a opravovat pouze kvalifikovaný elektrikář. UPOZORNĚNÍ Nebezpečí poškození baterie v důsledku nabíjení baterií s charakteristikou pro chlad. provoz, které není v souladu s určením Nabíjecí přístroje s charakteristikou pro chlad. provoz jsou vhodné k nabíjení baterií, používaných v chlad. provozu. Aby během nabíjení nedošlo k poškození baterie, musí být teplota elektrolytu nabíjené baterie cca +5 C. Doba nabíjení s nižší teplotou elektrolytu se prodlužuje až na 4 hodiny. Nabíjení baterií v chlad. provozu (okolní teplota nižší než0 C) je zakázáno. Nabíjecí přístroj provozujte pouze v uzavřeném, suchém prostoru s teplotou nad bodem mrazu. Teplota okolního prostředí na místě instalace nesmí být nižší než 0 C, resp. vyšší než +40 C. Přesvědčete se, zda je teplota elektrolytu nabíjené baterie cca +5 C. Nabíjení baterií s teplotou elektrolytu, která je generelně vyšší než +15 C, zásadně neprovádějte s charakteristikou pro chlad. provoz. V takovém případě nechte charakteristiku upravit zákaznickým servisem výrobce. UPOZORNĚNÍ Nebezpečí poškození baterie v důsledku nabíjení baterií, které není v souladu s určením V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte zákaznický servis výrobce. 42

42 Z Obecně zahrnuje postup nabíjení baterie pro zaškolenou obsluhu zpravidla tyto kroky: Postup Zkontrolujte, zda jsou baterie a nabíjecí přístroj správně přiřazené. Zkontrolujte příp. poškození nabíjecího přístroje, viz odst. Vizuální kontrola před uvedením do provozu. Nabíjecí přístroj připojte k síti el. proudu. Baterii připojte k nabíjecímu přístroji (nabíjecí kabel přístroje spojte se zástrčkou baterie). (Automatické spuštění nabíjení, viz odst. Spuštění nabíjení ). (Automatické ukončení nabíjení, viz odst. Automatické ukončení nabíjení ). Baterii odpojte z nabíjecího přístroje (nabíjecí kabel přístroje a zástrčku baterie rozpojte). V následujících odstavcích jsou jednotlivé kroky blíže vysvětleny. Před prvním použití nabíjecího přístroje se musí obsluha s těmito odstavci důkladně seznámit. 43

43 4 Popis obslužných a indikačních prvků U typů skříně G21, G22 Na přední straně nabíjecího přístroje je umístěn obslužný a ovládací panel se čtyřmi LED diodami a jedním tlačítkem ZAP/VYP. 100% >80% <80% U typu skříně G23, G24, G25, G26, G27, G28, G29, G30, G31 a G32 Na přední straně nabíjecího přístroje je umístěn obslužný a ovládací panel s pěti LED diodami a jedním tlačítkem ZAP/VYP. 100% >80% <80% AIR 4.1 Funkce tlačítka ZAP/VYP Tlačítko ZAP/VYP má dle provozního stavu nabíjecího přístroje různé funkce: Zapínání nabíjecího přístroje, viz odst. Spuštění nabíjení. Vypínání nabíjecího přístroje, viz odst. Ruční přerušení nabíjení a jeho příp. opětovné spuštění. Nastavení režimu pauzy, viz odst. Ruční přerušení nabíjení a jeho příp. opětovné spuštění. 44

44 4.2 Signalizace provozního stavu prostřednictvím indikace LED diod U typů skříně G21, G22 Indikace LED diod Provozní stav během nabíjení 100% >80% <80% Z Barva LED diody červená zelená žlutá žlutá Baterie chybí X X signalizuje, že daná LED dioda svítí. Viz Poruchy a chybová hlášení Hlavní nabíjení X U<1,9 V/Z bliká Dobíjení X Konec nabíjení a udržovací dobíjení pro typy baterie PZS / PZB X vyrovnávací nabíjení pro typy baterie PZV / XFC Režim pauzy X X Střídavé blikání Odsiřování X X LED dioda >80% bliká U typu skříně G23, G24, G25, G26, G27, G28, G29, G30, G31 a G32 Indikace LED diod Provozní stav během nabíjení 100% >80% <80% AIR Barva LED diody červená zelená žlutá žlutá modrá Baterie chybí X Viz Poruchy a chybová hlášení Hlavní nabíjení X U<1,9 V/Z bliká Dobíjení X Konec nabíjení a udržovací dobíjení pro typy baterie PZS / PZB X vyrovnávací nabíjení pro typy baterie PZV / XFC Cirkulace elektrolytu (EUW) X Režim pauzy X X Střídavé blikání Odsiřování X X LED dioda >80% bliká 45

45 Z X signalizuje, že daná LED dioda svítí. 46

46 5 Připojení nabíjecího přístroje na síť Pro připojení k síti je přístroj vybaven síťovým kabelem se zástrčkou. POZOR! Síťový kabel nabíjecího přístroje nesmí být prodlužován. Postup Nabíjecí přístroj zapojte do sítě vsunutím síťové zástrčky do zásuvky. 6 Připojení baterie NEBEZPEČÍ! Nebezpečí poleptání a varování před nebezpečným elektrickým napětím V baterii je kyselina sírová, která má silně leptavé účinky. Přístupné kovové části baterie jsou vždy pod napětím. Neotevírejte skříň baterie a nedotýkejte se žádných kovových dílů! Práce na baterii, resp. soustavách baterií smí provádět pouze příslušně kvalifikovaný personál za podmínky dodržení návodu k obsluze vydaného výrobcem baterie. NEBEZPEČÍ! Nebezpečí exploze při nabíjení nevhodných nebo chybně nastavených typů baterií Nabíjení baterií, které nebyly schváleny pro tento nabíjecí přístroj, je zakázáno. Nabíjecí program nastavený na nabíjecím přístroji a typ nabíjené baterie spolu musí korespondovat. Nedodržení výše uvedených bodů může vést k poškození nabíjecího přístroje a baterie. Může docházet k nadměrnému plynování baterie, k varu elektrolytu nebo dokonce k explozi baterie! V každém případě zkontrolujte, zda je nabíjecí přístroj nastaven na daný typ baterie. V případě jakýchkoli pochybností konzultujte příslušný odborný personál. 47

47 VAROVÁNÍ! Nebezpečí výbuchu v důsledků plynů vznikajících během nabíjení Při nabíjení baterie vzniká směs kyslíku a vodíku (třaskavý plyn). Plynování baterie je chemická reakce. Vznikající směs je vysoce explozívní a nesmí dojít k jejímu vznícení. Zapojování a odpojování zástrčky baterie a nabíjecího kabelu nabíjecího přístroje pomocí zástrčky baterie smí probíhat pouze při vypnutém nabíjecím přístroji. Nabíjecí přístroj musí odpovídat napětí a nabíjecí kapacitě baterie. Před nabíjením prohlédněte všechny kabely a konektory, zda nejsou viditelně poškozené. Prostor, ve kterém je baterie nabíjena, musí být dostatečně odvětráván. Povrch článků baterie musí být při nabíjení přístupný, aby bylo zajištěno dostatečné větrání. Při zacházení s bateriemi není dovoleno kouřit a pracovat s otevřeným ohněm. V oblasti baterie odstavené k nabíjení se do vzdálenosti min. 2 m nesmí nacházet žádné hořlavé látky ani zdroje jiskření. Protipožární prostředky musí být vždy v pohotovosti. Na baterii se nesmí pokládat žádné kovové předměty. Bezpodmínečně dbejte bezpečnostních pokynů, viz kap. Bezpečnost. VAROVÁNÍ! Nebezpečí požáru při nabíjení baterií Při nabíjení baterií může docházet k uvolňování par kyseliny s leptavými účinky. Páry kyseliny mohou v elektrických nabíjecích přístrojích způsobit zkraty (nebezpečí požáru) a korozi konstrukčních dílů. Nabíjecí přístroje je třeba umístit tak, aby pod ně nebylo možné baterii postavit. Baterie umístěte vždy před nabíjecí přístroj nebo vedle něj, aby se uvolňované páry kyseliny mohly na místě volně rozptylovat a odvětrávat. 48

48 VAROVÁNÍ! Nebezpečí zachycení částí těla o nabíjecí kabely Volně ležící odpojené kabely představují potenciální nebezpečí. Může o ně někdo zakopnout nebo se za ně zachytit částí těla. Kromě toho hrozí nebezpečí vážných zranění nebo hmotných škod, pokud se proces nabíjení přeruší odpojením nabíjecího kabelu. Vzniklé jiskření může způsobit vznícení plynů uvolňovaných při nabíjení a vyvolat explozi, resp. požár. Nabíjecí kabely veďte tak, aby o ně nikdo nemohl zakopnout nebo se o ně zachytit částí těla. Po ukončení nabíjení kabely naviňte, resp. je uložte na držák kabel (pokud je k dispozici). Připojení baterie na nabíjecí přístroj Předpoklady Nabíjecí přístroj připojte k síti el. proudu. Postup Při připojování baterie veďte nabíjecí kabel tak, aby o něj nikdo nemohl zakopnout a přerušit tak případně proces nabíjení. Zástrčku nabíjecího kabelu zastrčte do zástrčky baterie. 15 s po zapojení baterie na nabíjecí přístroj se automaticky spustí nabíjení. 49

49 7 Rízení ventilátoru 7.1 Rízení ventilátoru (do sériového c ) Skrín G21, G22, G23, G26, G27, G28 Stav nabíjecího prístroje Nabíjecí prístroj je pripojený k síti (bez baterie) Prerušení nabíjení (baterie je odpojená od nabíjecího prístroje) Konec nabíjení Chování ventilátoru Ventilátory beží 1 minutu Po podkrocení hranicní teploty ventilátory ješte 1 minutu beží. Skříň G24, G25, G29, G30, G31, G32 Stav nabíjecího prístroje Nabíjecí prístroj je pripojený k síti (bez baterie) Prerušení nabíjení (baterie je odpojená od nabíjecího prístroje) Konec nabíjení Chování ventilátoru Ventilátory zustanou vypnuté Ventilátory se vypnou 50

50 7.2 Rízení ventilátoru (od sériového c ) Ventilátory nabíjecího prístroje beží prednastavenou dobu pri ukoncení nabíjení, prerušení nabíjení a pokud je nabíjecí prístroj pripojený k síti. Skrín G21, G22, G23, G26, G27, G28 Stav nabíjecího prístroje Nabíjecí prístroj je pripojený k síti (bez baterie) Prerušení nabíjení (baterie je odpojená od nabíjecího prístroje) Konec nabíjení Chování ventilátoru Ventilátory beží 1 minutu Po podkrocení hranicní teploty ventilátory ješte 1 minutu beží. Skříň G24, G25, G29, G30, G31, G32 Stav nabíjecího prístroje Nabíjecí prístroj je pripojený k síti (bez baterie) Prerušení nabíjení (baterie je odpojená od nabíjecího prístroje) Konec nabíjení Chování ventilátoru Ventilátory beží 10 minut Po ukoncení nebo prerušení nabíjení beží ventilátory ješte 10 minut 51

51 8 Spuštění nabíjení 8.1 Automatické spuštění nabíjení Předpoklady Nabíjecí přístroj je připojen na síť. Nabíjecí přístroj je vypnutý. Na nabíjecím přístroji je nastavená charakteristika s funkcí nabíjení. Napětí baterie je minimálně 0,5 V/Z. Napětí baterie je méně než 2,4 V/Z. Postup Spojte baterii s nabíjecím přístrojem. Neaktivujte tlačítko ZAP/VYP. 15 sekund po spojení nabíjecího konektoru se zástrčkou baterie se přístroj automaticky zapne. Podle stavu nabití baterie svítí zelená LED dioda 100 % nebo jedna ze žlutých LED diod > 80 % / < 80 %. Z Je-li napětí baterie nižší než 1,9 V/Z, bliká žlutá LED dioda < 80 % (baterie je hluboce vybitá). Je-li napětí baterie nižší než 1,5 V/Z, bliká žlutá LED dioda < 80 % (baterie je hluboce vybitá) a nabíjecí proud je omezen na 10 % jmenovitého proudu. Pokud tato fáze trvá déle než 30 minut, nabíjecí přístroj vypíná a zároveň se zobrazuje chybové hlášení (svítí červená LED dioda). 52

52 8.2 Ruční spuštění nabíjení Předpoklady Nabíjecí přístroj je připojen na síť. Nabíjecí přístroj je vypnutý. Baterie je spojená s nabíjecím přístrojem. Na nabíjecím přístroji je nastavená charakteristika s funkcí nabíjení. Napětí baterie je minimálně 0,5 V/Z. Napětí baterie je méně než 2,4 V/Z. Postup 15 s po spojení nabíjecího konektoru se zástrčkou baterie se přístroj automaticky zapne (viz odst. Automatické spuštění nabíjení ). Podle stavu nabití baterie svítí zelená LED dioda 100 % nebo jedna ze žlutých LED diod > 80 % / < 80 %. Během těchto 15 s je možné nabíjecí přístroj zapnout i ručně, k tomu: na méně něž 1 s stiskněte tlačítko ZAP/VYP. Nabíjení se spustí. Podle stavu nabití baterie svítí zelená LED dioda 100 % nebo jedna ze žlutých LED diod > 80 % / < 80 %. Pokud není žádná baterie zapojena, svítí červená LED dioda. Z Je-li napětí baterie nižší než 1,9 V/Z, bliká žlutá LED dioda < 80 % (baterie je hluboce vybitá). Je-li napětí baterie nižší než 1,5 V/Z, bliká žlutá LED dioda < 80 % (baterie je hluboce vybitá) a nabíjecí proud je omezen na 10 % jmenovitého proudu. Pokud tato fáze trvá déle než 30 minut, nabíjecí přístroj vypíná a zároveň se zobrazuje chybové hlášení (svítí červená LED dioda). 53

53 9 Ruční přerušení nabíjení a jeho příp. opětovné spuštění VAROVÁNÍ! Nebezpečí výbuchu Při odpojování baterie během probíhajícího procesu nabíjení existuje nebezpečí vážného úrazu a hmotných škod. Jiskření, které vzniká při odpojování baterie, může způsobit vznícení plynů uvolňovaných během nabíjení. K přerušení nabíjení stiskněte tlačítko ZAP/VYP. Potom rozpojte nabíjecí kabel nabíjecího přístroje a zástrčku baterie. Z UPOZORNĚNÍ Při normálním provozu neukončujte proces nabíjení před jeho automatickým ukončením. Předčasné odpojení vede k nedostatečnému nabití baterie. Tím je snížena provozní kapacita baterie. Přerušení nabíjení a jeho příp. opětovné spuštění Předpoklady Nabíjecí přístroj je zapnutý. Baterie je spojená s nabíjecím přístrojem. Postup Na méně než 1 s stiskněte tlačítko ZAP/VYP, nabíjení se přeruší a nabíjecí přístroj přejde do režimu pauzy. Střídavě bliká zelená LED dioda 100 % a žlutá LED dioda < 80 %. Pokud se stav na nabíjecím přístroji nezmění, nabíjení po 1 min automaticky pokračuje. Podle stavu nabití baterie svítí zelená LED dioda 100 % nebo jedna ze žlutých LED diod > 80 % / < 80 %. Ještě jednou stiskněte tlačítko ZAP/VYP na méně než 1 s, nabíjení bude opět pokračovat. Podle stavu nabití baterie svítí zelená LED dioda 100 % nebo jedna ze žlutých LED diod > 80 % / < 80 %. Stisknutím tlačítka ZAP/VYP na déle než 2 s se nabíjecí přístroj vypne. 54

54 10 Automatické ukončení nabíjení Z Nabíjení je ukončeno automaticky, když skončí nabíjecí program a baterie je úplně nabitá. Baterii lze opět používat. Zelená LED dioda 100 % signalizuje konec nabíjení a: udržovací dobíjení pro typy baterií PZS a PZB. vyrovnávací nabíjení pro typy baterií PZV a XFC. Dokud je baterie napojená na nabíjecí přístroj, probíhá vhodně pro každý typ baterie udržovací, resp. vyrovnávací nabíjení, viz následující odstavce Udržovací nabíjení (jen u typů baterie PZS / PZB) a Vyrovnávací nabíjení (jen u typů baterií PZV / XFC) Udržovací nabíjení (jen u typů baterie PZS / PZB) Dokud je baterie napojená na nabíjecí přístroj, probíhá u typů baterie PZS a PZB udržovací nabíjení. Popis udržovacího nabíjení Předpoklady Nabíjecí program je ukončen Baterie je úplně nabitá Zelená LED dioda 100 % svítí a signalizuje konec nabíjení, resp. udržovací nabíjení. Postup Nabíjecí přístroj se 8 hodin po ukončení nabíjení cyklicky zapíná na 15 minut. Během těchto 15 minut je baterie - v závislosti na napětí baterie - nabíjena slabým proudem. 55

55 10.2 Vyrovnávací nabíjení (jen u typů baterií PZV / XFC) Dokud je baterie napojená na nabíjecí přístroj, probíhá u typů baterie PZV / XFC vyrovnávací nabíjení. Popis vyrovnávacího nabíjení Předpoklady Nabíjecí program je ukončen Baterie je úplně nabitá Zelená LED dioda 100 % svítí a signalizuje konec nabíjení, resp. vyrovnávací nabíjení Postup U typů baterií PZV výrobce Exide Nabíjecí přístroj se 12 hodin po ukončení nabíjení jednorázově zapne na 15 hodiny. Během těchto 15 hodin je baterie - v závislosti na napětí baterie - nabíjena slabým proudem. U typů baterií PZV výrobce Hawker Nabíjecí přístroj se 8 hodin po ukončení nabíjení jednorázově zapne na 2 hodiny. Během těchto 2 hodin je baterie - v závislosti na napětí baterie - nabíjena slabým proudem. U typů baterií XFC výrobce Hawker Při každém nabíjení počítá počitadlo nabíjecí množství. Po dosažení desetinásobné jmen. kapacity se nabíjecí přístroj na 2 hodiny zapne. Počitadlo potom začíná opět od 0. 56

56 10.3 Odsiřování Odsiřování se používá u sulfatovaných baterií k odstranění vrstvy sulfátu a zároveň k oživení použitých baterií. Za tímto účelem se baterie nabíjí 24 hodin (volitelně i 48 nebo 72 hodin) konstantním proudem (cca 3 A / 100 Ah). Aktivace odsiřování Předpoklady Nabíjecí přístroj je připojen na síť. Nabíjecí přístroj je vypnutý. Formování musí být deaktivované, viz "Formování" na straně 54. Postup Stiskněte krátce dvakrát za sebou tlačítko ZAP/VYP. Nabíjecí přístroj přejde do nastavovacího režimu pro odsiřování. Při deaktivovaném odsiřování bliká žlutá LED dioda > 80 % 1x za sekundu. Pokud LED dioda bliká 3x za sekundu, je odsiřování aktivované. K aktivaci odsiřování stiskněte tlačítko ZAP/VYP na déle než 3 s. Odsiřování je aktivované. Po ukončení odsiřování se automaticky nastaví přednastavený nabíjecí program. Z Deaktivace odsiřování Předpoklady Nabíjecí přístroj je připojen na síť. Odsiřování je aktivované. Postup K deaktivaci odsiřování stiskněte krátce tlačítko ZAP/VYP. Nabíjecí přístroj přejde do nastavovacího režimu pro odsiřování. Při aktivovaném odsiřování bliká žlutá LED dioda > 80 % 3x za sekundu. Pokud LED dioda bliká 1x za sekundu, je odsiřování deaktivované. Tlačítko ZAP/VYP stiskněte na déle než 3 s. Odsiřování je deaktivované. Opětovným stisknutím tlačítka ZAP/VYP se nabíjecí přístroj vypne. 57
