1 Automatická programovatelná spínaná nabíječka pro olověné akumulátory Návod k použití

2 1. Úvod Tato řada nabíječek je určena k nabíjení všech typu olověných baterií včetně baterií s gelovým elektrolytem a baterií typu AGM. Je ideální pro karavany, invalidní elektrické vozíky, elektrické skútry apod. Vlastnosti: a. Nabíjí baterie s připojenou zátěží b. Má volbu pro nabíjení baterií s tekutým nebo gelovým elektrolytem pro optimalizací nabíjecího napětí.. c. Plně automatizované nabíjení, baterii lze ponechat připojenou bez dozoru. d. Tepelná kompenzace nastavuje nabíjecí napětí podle teploty baterie snímačem. Volitelné příslušenství. e. Active Power Factor Corrector umožňuje nabíječce pracovat s maximální účinností. 2. Bezpečnostní opatření 1. Nekuřte, neškrtejte zápalkami, nepokládejte na baterii kovové nářadí, které by mohlo způsobit jiskření v okolí baterie. Při odpojování baterie jako první odpojte kabel ukostřovací. 2. Nenabíjejte baterii v člunu, vyjměte baterii z člunu a nabijte ji na zemi. 3. Olověná baterie obsahuje vysoce korosivní kyselinu sírovou. Pří práci dbejte opatrnosti, aby nedošlo k potřísnění očí, kůže nebo oděvu. 4. Práce v okolí olověné baterie je nebezpečná. Z baterie se za provozu vyvíjí vysoce explozivní plyn. Zajistěte dobrou ventilaci vzduchu v nejvyšším místě prostoru s baterií. 5. Buďte zvláště opatrní a dbejte, abyste neupustili kovový nástroj na baterii. To by mohlo způsobit zajiskření nebo zkratovat obvod baterie nebo dalších elektrických částí a způsobit výbuch. Používejte nářadí s plastovou rukojetí. 6. Nenechávejte nabíječku na dešti, sněžení nebo mokru. 7. Používejte nabíječku jen na olověné baterie. 8. Zkontrolujte, zda typ nabíječky odpovídá napětí a kapacitě baterii. Model Napětí baterie Maximální nabíjecí proud Doporučená kapacita baterie SBC V 10A AH SBC V 20A AH SBC V 10A AH ( Tabulka 1 ) 9. Zjistěte výrobcem baterie doporučená nabíjecí napětí dané baterie pro nastavení zvýšeného nabíjecího napětí. 10. Před použitím nabíječky si přečtěte pozorně upozornění a bezpečnostní značky na nabíječce i na baterii. 11. Neopravujte nabíječku, Neodborný zásah může způsobit úraz elektrickým proudem nebo požár. 12. Ke snížení nebezpečí úrazu elektrickým proudem odpojte všechny kabely od baterie před její údržbou nebo čistěním. Pouhé vypnutí spotřebičů nebezpečí nesníží.

3 3. Ovladače a indikátory Obrázek 1. Čelní panel 1. Hlavní spínač, při zapnutí se rozsvítí. 2. LED indikátor: Barva Zelená červená nesvítí Status Nabíjení Přehřátí baterie Udržovací režim ( Tabulka2 ) 3. Výstupní svorky pro připojení baterie 4. Svorka teplotního čidla 5. Svorky dálkového ovládání 6. DIP přepínač. Obrázek 2. Zadní panel

4 4. Návod k obsluze 4.1 Způsoby nabíjení Jsou tři možné způsoby nabíjení. A. Normální nabíjení 1. Zkontrolujte a nastavte jednotlivé přepínače na DIP přepínači podle typu nabíjené baterie: klasické, bezúdržbové a/nebo AGM. Pak nastavte časovač T do polohy Off, a PS rovněž do polohy Off. Viz Tabulka 3. SBC 8112 / 8125 ( 12V rozvod ) SBC ( 24V rozvod ) 13.9V 27.8V 14.4V 28.8V Tabulka Upevněte koncovky nabíjecích kabelů ke svorkám nabíječky, vložte pérové podložky a pevně dotáhněte. 3. Zkontrolujte dotažení zataháním za kabely a ověřte zda jsou pérové podložky naplocho. 4. Zapněte nabíječku, LED by měla svítit zeleně. Nabíječka nabíjí baterii až do dosažení plné kapacity baterie. Pak se nabíječka automaticky přepne do udržovacího režimu a LED zhasne. Nabíječka může být ponechána bez dozoru bez obav o přebití baterie, v případě že kapacita baterie poklesne, nabíječka automaticky začne nabíjet až do dosažení plné kapacity atd. 5. Použití tepelně kompenzační funkce je podmíněno teplotním čidlem PT100 (volitelné příslušenství), zasunutým do svorky teplotního čidla a připevněným na bok baterie.(viz obrázek 3)

5 B. Časované nabíjení 1. Zkontrolujte a nastavte jednotlivé přepínače na DIP přepínači podle typu nabíjené baterie: klasické, bezúdržbové a/nebo AGM. Pak nastavte časovač T do polohy ON a PS do polohy Off. Viz Tabulka 4. SBC / 8125 ( 12V rozvod ) SBC ( 24V rozvod ) 13.9V 27.8V 14.4V 28.8V Tabulka 4 2. Po zapnutí nabíječky se baterie nabíjí pouze po dobu 4 hodin pak se automaticky přepne do udržovacího režimu. 3. Nevrátí se zpět do režimu nabíjení. 4. Vypnutí a zapnutí nabíječky odstartuje další 4 hodinové nabíjení. 5. Použití funkce teplotní kompenzace viz odstavec A, krok Odpojení baterie v důsledku přehřátí (snímač) nastane bez ohledu na stav časovače. C. Nabíjení baterie s připojenou externí zátěží ( Ideální pro karavany a obytné přívěsy ) V tomto druhu provozu nabíječka bude napájet připojenou zátěž a stále bude nabíjet připojenou baterii do plného nabití bez přebíjení baterie. Pokud je zátěž zapnuta, nabíječka bude baterii nabíjet pouze sníženým napětím( 13.4V for 12V rozvod, 26.8V for 24V rozvod ). Je-li zátěž vypnuta, nabíječka se vrátí do normálního režimu nabíjení a udržovacího nabíjení automaticky. Dlouhodobá trvalá zátěž by měla být omezena na 50% výstupního proudu nabíječky. Model SBC-8112 SBC-8125 SBC-8215 Velikost proudu trvalé zátěže 5 A 10 A 5 A Tabulka 5 1. Externí zátěž připojte podle nákresu na Obr. 4 vhodně dimenzovanými kabely a vypínačem při uvážení poklesu napětí a délce kabelu ( Tabulka 6 ). Pospojujte zařízení tak, aby kabel od nabíječky k baterii byl co nejkratší a aby baterie byla umístěna na dobře větraném místě.

6 ( Obr.4 Zapojení pro nabíjení a externí zátěž ) Průřez (mm2) Max. délka ( m ) pro 2% ztrátu napětí (10A) Max. délka ( m ) pro 2% ztrátu napětí (20A) 2,0 1,4 0,6 3,1 2,1 1,1 5,26 3,5 1,7 8,37 5,5 2,7 13,3 8,7 4,4 21,22 13,9 6,9 33,63 22, ,41 35,1 17,5 67,49 44,2 22,1 107,51 70,1 35,4 Tabulka 6. Volba kabelu podle délky a proudu

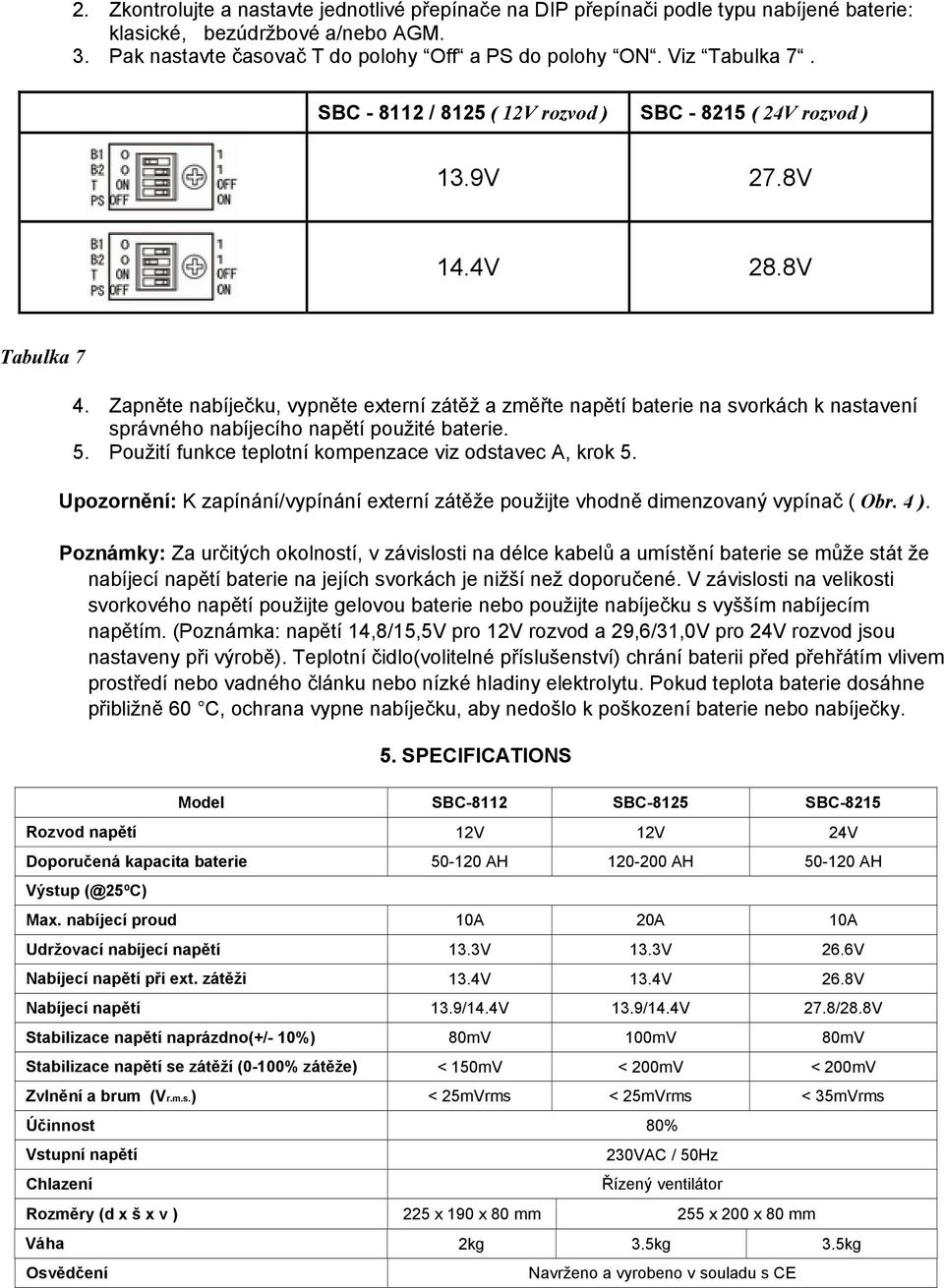

7 2. Zkontrolujte a nastavte jednotlivé přepínače na DIP přepínači podle typu nabíjené baterie: klasické, bezúdržbové a/nebo AGM. 3. Pak nastavte časovač T do polohy Off a PS do polohy ON. Viz Tabulka 7. SBC / 8125 ( 12V rozvod ) SBC ( 24V rozvod ) 13.9V 27.8V 14.4V 28.8V Tabulka 7 4. Zapněte nabíječku, vypněte externí zátěž a změřte napětí baterie na svorkách k nastavení správného nabíjecího napětí použité baterie. 5. Použití funkce teplotní kompenzace viz odstavec A, krok 5. Upozornění: K zapínání/vypínání externí zátěže použijte vhodně dimenzovaný vypínač ( Obr. 4 ). Poznámky: Za určitých okolností, v závislosti na délce kabelů a umístění baterie se může stát že nabíjecí napětí baterie na jejích svorkách je nižší než doporučené. V závislosti na velikosti svorkového napětí použijte gelovou baterie nebo použijte nabíječku s vyšším nabíjecím napětím. (Poznámka: napětí 14,8/15,5V pro 12V rozvod a 29,6/31,0V pro 24V rozvod jsou nastaveny při výrobě). Teplotní čidlo(volitelné příslušenství) chrání baterii před přehřátím vlivem prostředí nebo vadného článku nebo nízké hladiny elektrolytu. Pokud teplota baterie dosáhne přibližně 60 C, ochrana vypne nabíječku, aby nedošlo k poškození baterie nebo nabíječky. 5. SPECIFICATIONS Model SBC-8112 SBC-8125 SBC-8215 Rozvod napětí 12V 12V 24V Doporučená kapacita baterie AH AH AH Výstup (@25ºC) Max. nabíjecí proud 10A 20A 10A Udržovací nabíjecí napětí 13.3V 13.3V 26.6V Nabíjecí napětí při ext. zátěži 13.4V 13.4V 26.8V Nabíjecí napětí 13.9/14.4V 13.9/14.4V 27.8/28.8V Stabilizace napětí naprázdno(+/- 10%) 80mV 100mV 80mV Stabilizace napětí se zátěží (0-100% zátěže) < 150mV < 200mV < 200mV Zvlnění a brum (Vr.m.s.) < 25mVrms < 25mVrms < 35mVrms Účinnost 80% Vstupní napětí Chlazení 230VAC / 50Hz Řízený ventilátor Rozměry (d x š x v ) 225 x 190 x 80 mm 255 x 200 x 80 mm Váha 2kg 3.5kg 3.5kg Osvědčení Navrženo a vyrobeno v souladu s CE
