Hlásiče pohybu od strany 90. Soumrakové spínače od strany 30. Senzorové lampy od strany 34

Transkript

1 HOME HOME HOME

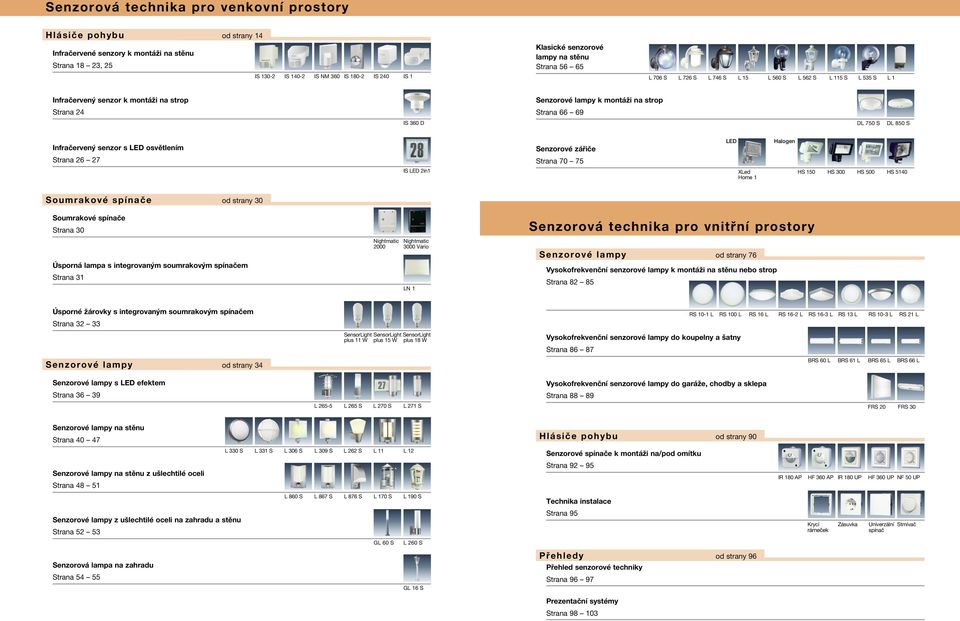

2 Senzorová technika pro venkovní prostory Hlásiče pohybu od strany 14 Infračervené senzory k montáži na stěnu Strana 18 23, 25 IS IS IS NM 360 IS IS 240 IS 1 Klasické senzorové lampy na stěnu Strana L 706 S L 726 S L 746 S L 15 L 560 S L 562 S L 115 S L 535 S L 1 Infračervený senzor k montáži na strop Senzorové lampy k montáži na strop Strana 24 Strana IS 360 D DL 750 S DL 850 S Infračervený senzor s LED osvětlením Strana IS LED 2in1 Senzorové zářiče Strana LED Halogen XLed HS 150 HS 300 HS 500 HS 5140 Home 1 Soumrakové spínače od strany 30 Soumrakové spínače Strana 30 Úsporná lampa s integrovaným soumrakovým spínačem Strana 31 Nightmatic Nightmatic Vario LN 1 Senzorová technika pro vnitřní prostory Senzorové lampy od strany 76 Vysokofrekvenční senzorové lampy k montáži na stěnu nebo strop Strana Úsporné žárovky s integrovaným soumrakovým spínačem Strana Senzorové lampy od strany 34 SensorLight SensorLight SensorLight plus 11 W plus 15 W plus 18 W Vysokofrekvenční senzorové lampy do koupelny a šatny Strana RS 10-1 L RS 100 L RS 16 L RS 16-2 L RS 16-3 L RS 13 L RS 10-3 L RS 21 L BRS 60 L BRS 61 L BRS 65 L BRS 66 L Senzorové lampy s LED efektem Strana Vysokofrekvenční senzorové lampy do garáže, chodby a sklepa Strana L L 265 S L 270 S L 271 S FRS 20 FRS 30 Senzorové lampy na stěnu Strana Senzorové lampy na stěnu z ušlechtilé oceli Strana Senzorové lampy z ušlechtilé oceli na zahradu a stěnu Strana L 330 S L 331 S L 306 S L 309 S L 262 S L 11 L 12 L 860 S L 867 S L 876 S L 170 S L 190 S GL 60 S L 260 S Hlásiče pohybu od strany 90 Senzorové spínače k montáži na/pod omítku Strana Technika instalace Strana 95 IR 180 AP HF 360 AP IR 180 UP HF 360 UP NF 50 UP Krycí rámeček Zásuvka Univerzální spínač Stmívač Senzorová lampa na zahradu Strana GL 16 S Přehledy od strany 96 Přehled senzorové techniky Strana Prezentační systémy Strana

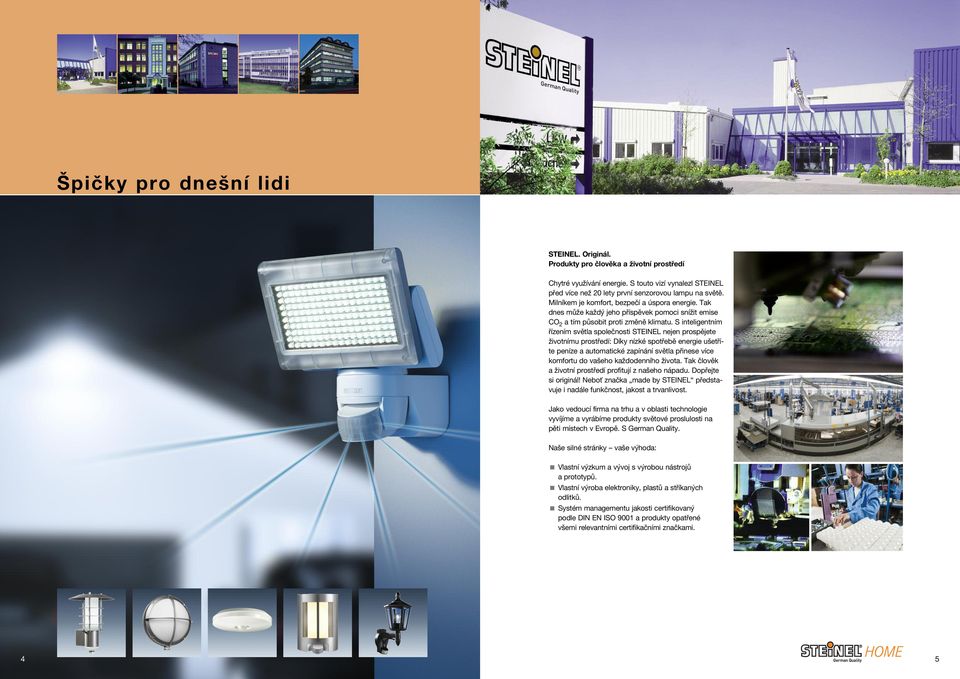

3 Špičky pro dnešní lidi STEINEL. Originál. Produkty pro člověka a životní prostředí Chytré využívání energie. S touto vizí vynalezl STEINEL před více než 20 lety první senzorovou lampu na světě. Milníkem je komfort, bezpečí a úspora energie. Tak dnes může každý jeho příspěvek pomoci snížit emise CO 2 a tím působit proti změně klimatu. S inteligentním řízením světla společnosti STEINEL nejen prospějete životnímu prostředí: Díky nízké spotřebě energie ušetříte peníze a automatické zapínání světla přinese více komfortu do vašeho každodenního života. Tak člověk a životní prostředí profitují z našeho nápadu. Dopřejte si originál! Neboť značka made by STEINEL představuje i nadále funkčnost, jakost a trvanlivost. Jako vedoucí firma na trhu a v oblasti technologie vyvíjíme a vyrábíme produkty světové proslulosti na pěti místech v Evropě. S German Quality. Naše silné stránky vaše výhoda: Vlastní výzkum a vývoj s výrobou nástrojů a prototypů. Vlastní výroba elektroniky, plastů a stříkaných odlitků. Systém managementu jakosti certifikovaný podle DIN EN ISO 9001 a produkty opatřené všemi relevantními certifikačními značkami. 4 5

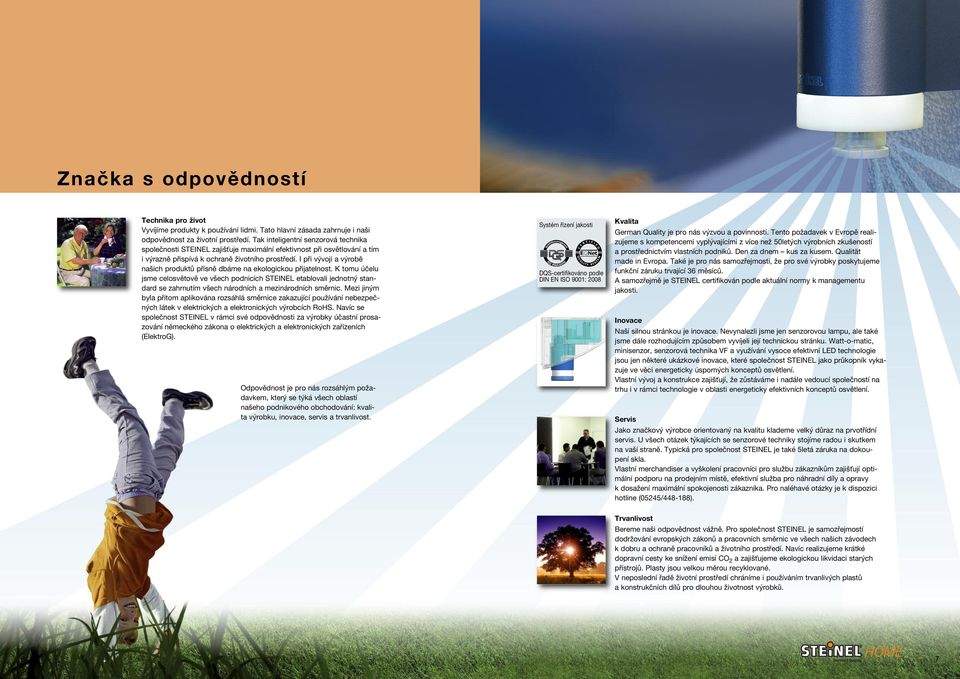

4 Značka s odpovědností Technika pro život Vyvíjíme produkty k používání lidmi. Tato hlavní zásada zahrnuje i naši odpovědnost za životní prostředí. Tak inteligentní senzorová technika společnosti STEINEL zajišťuje maximální efektivnost při osvětlování a tím i výrazně přispívá k ochraně životního prostředí. I při vývoji a výrobě našich produktů přísně dbáme na ekologickou přijatelnost. K tomu účelu jsme celosvětově ve všech podnicích STEINEL etablovali jednotný standard se zahrnutím všech národních a mezinárodních směrnic. Mezi jiným byla přitom aplikována rozsáhlá směrnice zakazující používání nebezpečných látek v elektrických a elektronických výrobcích RoHS. Navíc se společnost STEINEL v rámci své odpovědnosti za výrobky účastní prosazování německého zákona o elektrických a elektronických zařízeních (ElektroG). Odpovědnost je pro nás rozsáhlým požadavkem, který se týká všech oblastí našeho podnikového obchodování: kvalita výrobku, inovace, servis a trvanlivost. Systém řízení jakosti DQS-certifikováno podle DIN EN ISO 9001: 2008 Kvalita German Quality je pro nás výzvou a povinností. Tento požadavek v Evropě realizujeme s kompetencemi vyplývajícími z více než 50letých výrobních zkušeností a prostřednictvím vlastních podniků. Den za dnem kus za kusem. Qualität made in Evropa. Také je pro nás samozřejmostí, že pro své výrobky poskytujeme funkční záruku trvající 36 měsíců. A samozřejmě je STEINEL certifikován podle aktuální normy k managementu jakosti. Inovace Naší silnou stránkou je inovace. Nevynalezli jsme jen senzorovou lampu, ale také jsme dále rozhodujícím způsobem vyvíjeli její technickou stránku. Watt-o-matic, minisenzor, senzorová technika VF a využívání vysoce efektivní LED technologie jsou jen některé ukázkové inovace, které společnost STEINEL jako průkopník vykazuje ve věci energeticky úsporných konceptů osvětlení. Vlastní vývoj a konstrukce zajišťují, že zůstáváme i nadále vedoucí společností na trhu i v rámci technologie v oblasti energeticky efektivních konceptů osvětlení. Servis Jako značkový výrobce orientovaný na kvalitu klademe velký důraz na prvotřídní servis. U všech otázek týkajících se senzorové techniky stojíme radou i skutkem na vaší straně. Typická pro společnost STEINEL je také 5letá záruka na dokoupení skla. Vlastní merchandiser a vyškolení pracovníci pro službu zákazníkům zajišťují optimální podporu na prodejním místě, efektivní služba pro náhradní díly a opravy k dosažení maximální spokojenosti zákazníka. Pro naléhavé otázky je k dispozici hotline (05245/ ). Trvanlivost Bereme naši odpovědnost vážně. Pro společnost STEINEL je samozřejmostí dodržování evropských zákonů a pracovních směrnic ve všech našich závodech k dobru a ochraně pracovníků a životního prostředí. Navíc realizujeme krátké dopravní cesty ke snížení emisí CO 2 a zajišťujeme ekologickou likvidaci starých přístrojů. Plasty jsou velkou měrou recyklované. V neposlední řadě životní prostředí chráníme i používáním trvanlivých plastů a konstrukčních dílů pro dlouhou životnost výrobků. 6 7

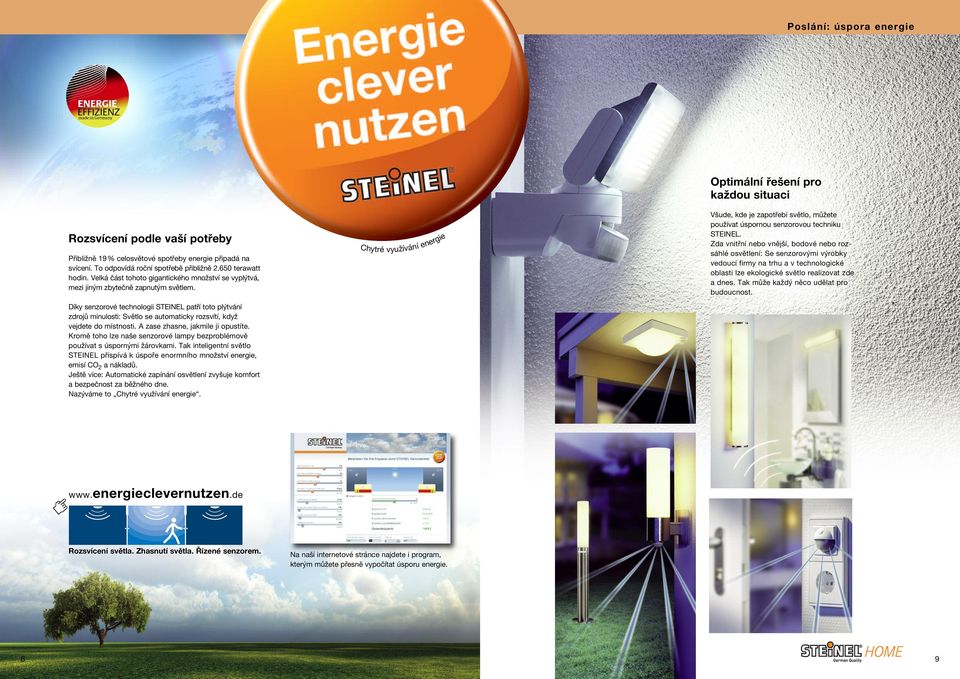

5 Poslání: úspora energie Optimální řešení pro každou situaci Rozsvícení podle vaší potřeby Přibližně 19% celosvětové spotřeby energie připadá na svícení. To odpovídá roční spotřebě přibližně terawatt hodin. Velká část tohoto gigantického množství se vyplýtvá, mezi jiným zbytečně zapnutým světlem. Chytré využívání energie Všude, kde je zapotřebí světlo, můžete používat úspornou senzorovou techniku STEINEL. Zda vnitřní nebo vnější, bodové nebo rozsáhlé osvětlení: Se senzorovými výrobky vedoucí firmy na trhu a v technologické oblasti lze ekologické světlo realizovat zde a dnes. Tak může každý něco udělat pro budoucnost. Díky senzorové technologii STEINEL patří toto plýtvání zdrojů minulosti: Světlo se automaticky rozsvítí, když vejdete do místnosti. A zase zhasne, jakmile ji opustíte. Kromě toho lze naše senzorové lampy bezproblémově používat s úspornými žárovkami. Tak inteligentní světlo STEINEL přispívá k úspoře enormního množství energie, emisí CO 2 a nákladů. Ještě více: Automatické zapínání osvětlení zvyšuje komfort a bezpečnost za běžného dne. Nazýváme to Chytré využívání energie. Rozsvícení světla. Zhasnutí světla. Řízené senzorem. Na naší internetové stránce najdete i program, kterým můžete přesně vypočítat úsporu energie. 8 9

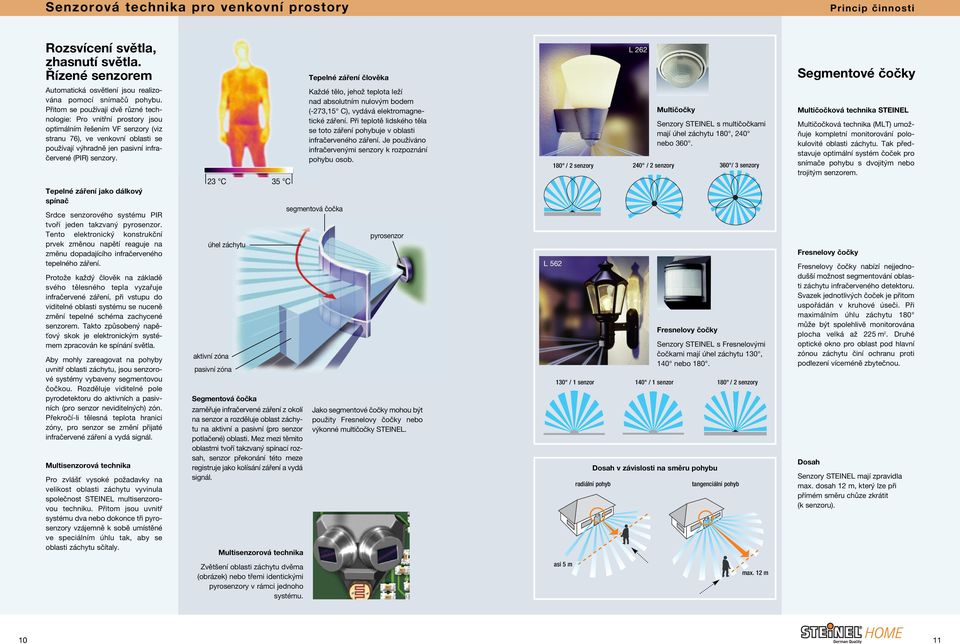

6 Senzorová technika pro venkovní prostory Princip činnosti Rozsvícení světla, zhasnutí světla. Řízené senzorem Tepelné záření člověka L 262 Segmentové čočky Automatická osvětlení jsou realizována pomocí snímačů pohybu. Přitom se používají dvě různé technologie: Pro vnitřní prostory jsou optimálním řešením VF senzory (viz stranu 76), ve venkovní oblasti se používají výhradně jen pasivní infračervené (PIR) senzory. Tepelné záření jako dálkový spínač Srdce senzorového systému PIR tvoří jeden takzvaný pyrosenzor. Tento elektronický konstrukční prvek změnou napětí reaguje na změnu dopadajícího infračerveného tepelného záření. Protože každý člověk na základě svého tělesného tepla vyzařuje infračervené záření, při vstupu do viditelné oblasti systému se nuceně změní tepelné schéma zachycené senzorem. Takto způsobený napěťový skok je elektronickým systémem zpracován ke spínání světla. Aby mohly zareagovat na pohyby uvnitř oblasti záchytu, jsou senzorové systémy vybaveny segmentovou čočkou. Rozděluje viditelné pole pyrodetektoru do aktivních a pasivních (pro senzor neviditelných) zón. Překročí-li tělesná teplota hranici zóny, pro senzor se změní přijaté infračervené záření a vydá signál. Multisenzorová technika Pro zvlášť vysoké požadavky na velikost oblasti záchytu vyvinula společnost STEINEL multisenzorovou techniku. Přitom jsou uvnitř systému dva nebo dokonce tři pyrosenzory vzájemně k sobě umístěné ve speciálním úhlu tak, aby se oblasti záchytu sčítaly. 23 C 35 C úhel záchytu aktivní zóna pasivní zóna Segmentová čočka zaměřuje infračervené záření z okolí na senzor a rozděluje oblast záchytu na aktivní a pasivní (pro senzor potlačené) oblasti. Mez mezi těmito oblastmi tvoří takzvaný spínací rozsah, senzor překonání této meze registruje jako kolísání záření a vydá signál. Multisenzorová technika Každé tělo, jehož teplota leží nad absolutním nulovým bodem (-273,15 C), vydává elektromagnetické záření. Při teplotě lidského těla se toto záření pohybuje v oblasti infračerveného záření. Je používáno infračervenými senzory k rozpoznání pohybu osob. segmentová čočka pyrosenzor Jako segmentové čočky mohou být použity Fresnelovy čočky nebo výkonné multičočky STEINEL. L / 2 senzory 240 / 2 senzory 130 / 1 senzor 140 / 1 senzor radiální pohyb Multičočky Senzory STEINEL s multičočkami mají úhel záchytu 180, 240 nebo 360. Fresnelovy čočky 360 / 3 senzory Senzory STEINEL s Fresnelovými čočkami mají úhel záchytu 130, 140 nebo 180. Dosah v závislosti na směru pohybu 180 / 2 senzory tangenciální pohyb Multičočková technika STEINEL Multičočková technika (MLT) umožňuje kompletní monitorování polokulovité oblasti záchytu. Tak představuje optimální systém čoček pro snímače pohybu s dvojitým nebo trojitým senzorem. Fresnelovy čočky Fresnelovy čočky nabízí nejjednodušší možnost segmentování oblasti záchytu infračerveného detektoru. Svazek jednotlivých čoček je přitom uspořádán v kruhové úseči. Při maximálním úhlu záchytu 180 může být spolehlivě monitorována plocha velká až 225 m 2. Druhé optické okno pro oblast pod hlavní zónou záchytu činí ochranu proti podlezení víceméně zbytečnou. Dosah Senzory STEINEL mají zpravidla max. dosah 12 m, který lze při přímém směru chůze zkrátit (k senzoru). Zvětšení oblasti záchytu dvěma (obrázek) nebo třemi identickými pyrosenzory v rámci jednoho systému. asi 5 m 10 11

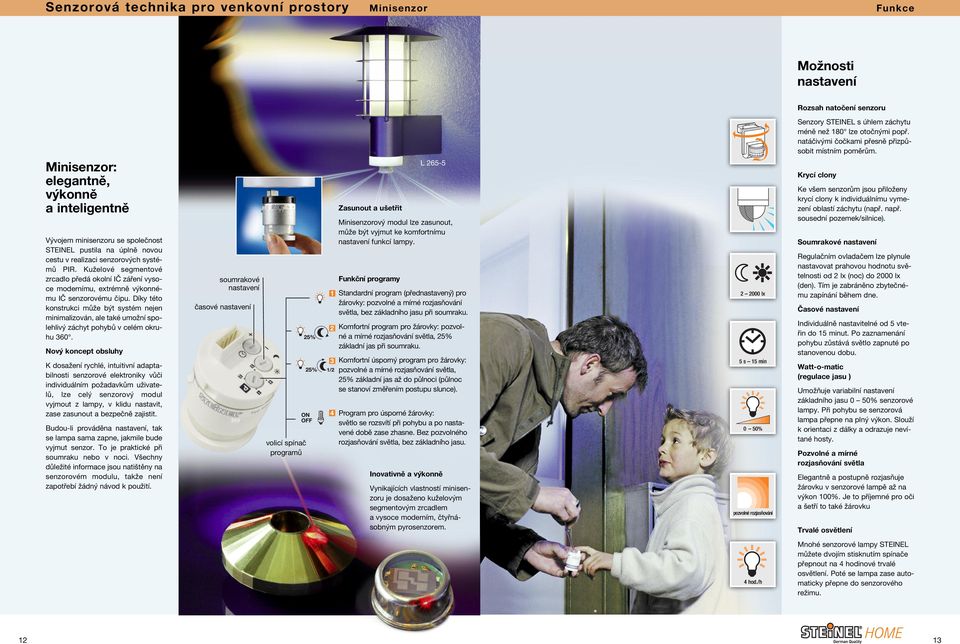

7 Senzorová technika pro venkovní prostory Minisenzor Funkce Možnosti Rozsah natočení senzoru Senzory STEINEL s úhlem záchytu méně než 180 lze otočnými popř. natáčivými čočkami přesně přizpůsobit místním poměrům. Minisenzor: elegantně, výkonně a inteligentně Vývojem minisenzoru se společnost STEINEL pustila na úplně novou cestu v realizaci senzorových systémů PIR. Kuželové segmentové zrcadlo předá okolní IČ záření vysoce modernímu, extrémně výkonnému IČ senzorovému čipu. Díky této konstrukci může být systém nejen minimalizován, ale také umožní spolehlivý záchyt pohybů v celém okruhu 360. Nový koncept obsluhy K dosažení rychlé, intuitivní adaptabilnosti senzorové elektroniky vůči individuálním požadavkům uživatelů, lze celý senzorový modul vyjmout z lampy, v klidu nastavit, zase zasunout a bezpečně zajistit. Budou-li prováděna, tak se lampa sama zapne, jakmile bude vyjmut senzor. To je praktické při soumraku nebo v noci. Všechny důležité informace jsou natištěny na senzorovém modulu, takže není zapotřebí žádný návod k použití. soumrakové časové volicí spínač programů Zasunout a ušetřit L Minisenzorový modul lze zasunout, může být vyjmut ke komfortnímu funkcí lampy. Funkční programy Standardní program (přednastavený) pro žárovky: pozvolné a mírné rozjasňování světla, bez základního jasu při soumraku. Komfortní program pro žárovky: pozvolné a mírné rozjasňování světla, 25% základní jas při soumraku. Komfortní úsporný program pro žárovky: pozvolné a mírné rozjasňování světla, 25% základní jas až do půlnoci (půlnoc se stanoví změřením postupu slunce). Program pro úsporné žárovky: světlo se rozsvítí při pohybu a po nastavené době zase zhasne. Bez pozvolného rozjasňování světla, bez základního jasu. Inovativně a výkonně Vynikajících vlastností minisenzoru je dosaženo kuželovým segmentovým zrcadlem a vysoce moderním, čtyřnásobným pyrosenzorem lx 5 s 15 min 050% pozvolné rozjasňování Krycí clony Ke všem senzorům jsou přiloženy krycí clony k individuálnímu vymezení oblastí záchytu (např. např. sousední pozemek/silnice). Soumrakové Regulačním ovladačem lze plynule nastavovat prahovou hodnotu světelnosti od 2 lx (noc) do 2000 lx (den). Tím je zabráněno zbytečnému zapínání během dne. Časové Individuálně nastavitelné od 5 vteřin do 15 minut. Po zaznamenání pohybu zůstává světlo zapnuté po stanovenou dobu. Watt-o-matic (regulace jasu ) Umožňuje variabilní základního jasu 0 50% senzorové lampy. Při pohybu se senzorová lampa přepne na plný výkon. Slouží k orientaci z dálky a odrazuje nevítané hosty. Pozvolné a mírné rozjasňování světla Elegantně a postupně rozjasňuje žárovku v senzorové lampě až na výkon 100%. Je to příjemné pro oči a šetří to také žárovku Trvalé osvětlení 4 hod./h Mnohé senzorové lampy STEINEL můžete dvojím stisknutím spínače přepnout na 4 hodinové trvalé osvětlení. Poté se lampa zase automaticky přepne do senzorového režimu

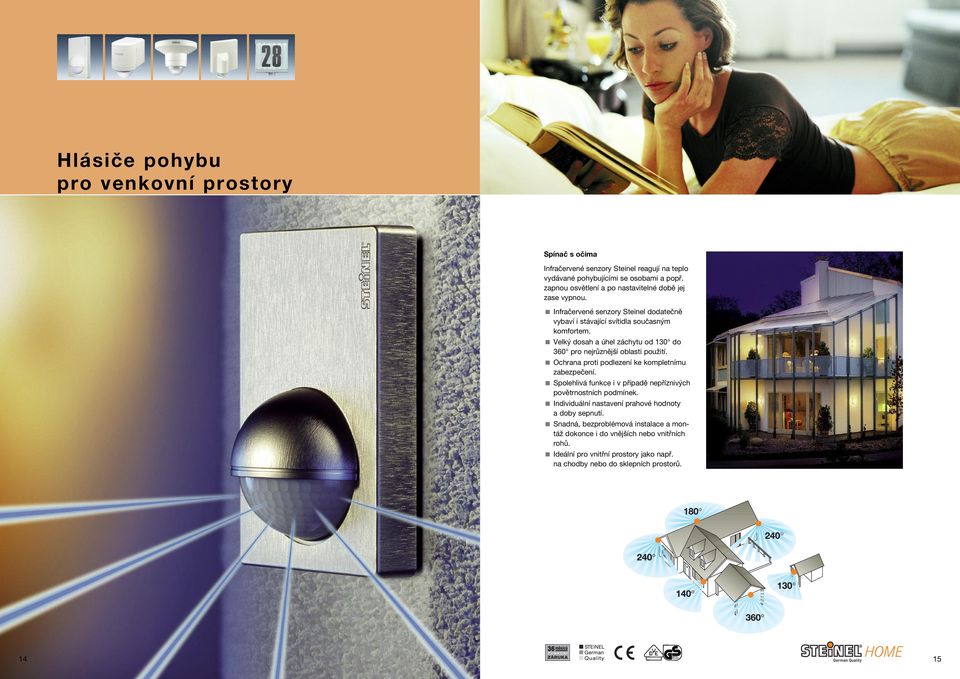

8 Hlásiče pohybu pro venkovní prostory Spínač s očima Infračervené senzory Steinel reagují na teplo vydávané pohybujícími se osobami a popř. zapnou osvětlení a po nastavitelné době jej zase vypnou. Infračervené senzory Steinel dodatečně vybaví i stávající svítidla současným komfortem. Velký dosah a úhel záchytu od 130 do 360 pro nejrůznější oblasti použití. Ochrana proti podlezení ke kompletnímu zabezpečení. Spolehlivá funkce i v případě nepříznivých povětrnostních podmínek. Individuální prahové hodnoty a doby sepnutí. Snadná, bezproblémová instalace a montáž dokonce i do vnějších nebo vnitřních rohů. Ideální pro vnitřní prostory jako např. na chodby nebo do sklepních prostorů

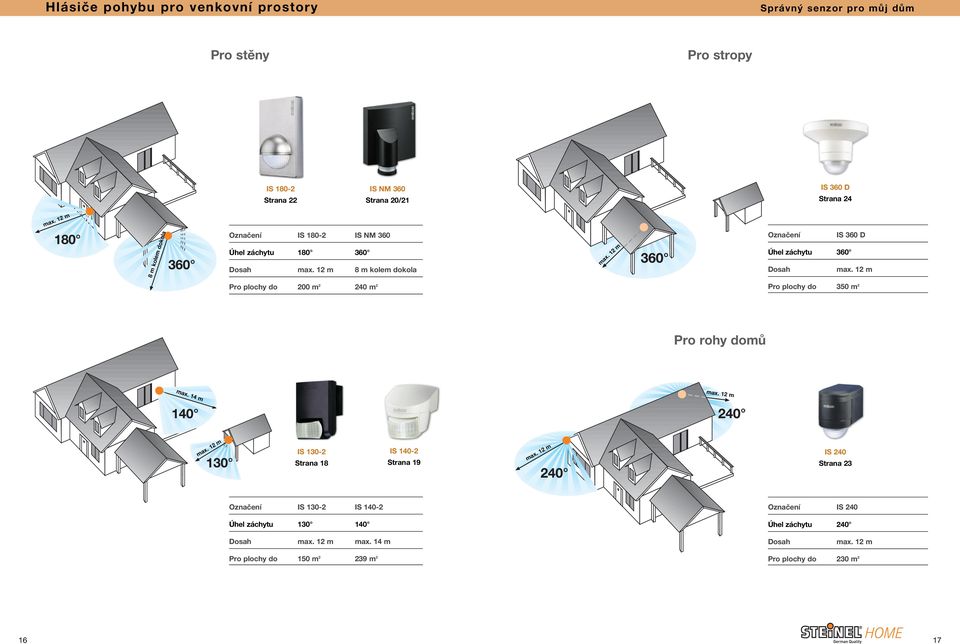

9 Hlásiče pohybu pro venkovní prostory Správný senzor pro můj dům Pro stěny Pro stropy IS IS NM 360 IS 360 D Strana 22 Strana 20/21 Strana 24 8 m kolem dokola Označení IS IS NM 360 Úhel záchytu Dosah 8 m kolem dokola Označení IS 360 D Úhel záchytu 360 Dosah Pro plochy do 200 m m 2 Pro plochy do 350 m 2 Pro rohy domů max. 14 m IS IS Strana 18 Strana 19 IS 240 Strana 23 Označení IS IS Označení IS 240 Úhel záchytu Úhel záchytu 240 Dosah max. 14 m Dosah Pro plochy do 150 m m 2 Pro plochy do 230 m

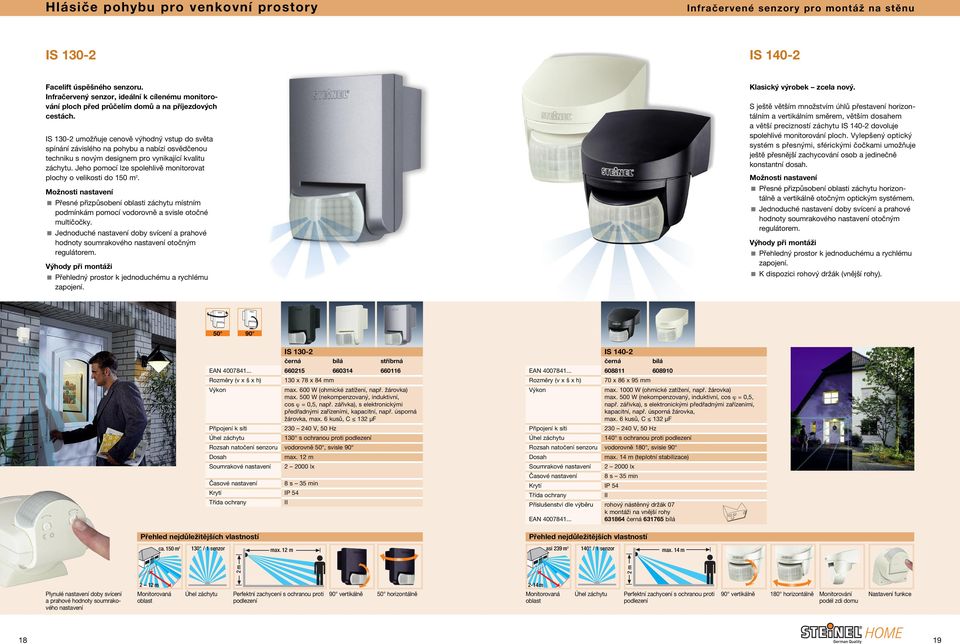

10 Hlásiče pohybu pro venkovní prostory Infračervené senzory pro montáž na stěnu IS IS Facelift úspěšného senzoru. Infračervený senzor, ideální k cílenému monitorování ploch před průčelím domů a na příjezdových cestách. IS umožňuje cenově výhodný vstup do světa spínání závislého na pohybu a nabízí osvědčenou techniku s novým designem pro vynikající kvalitu záchytu. Jeho pomocí lze spolehlivě monitorovat plochy o velikosti do 150 m 2. Přesné přizpůsobení oblasti záchytu místním podmínkám pomocí vodorovně a svisle otočné multičočky. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. Klasický výrobek zcela nový. S ještě větším množstvím úhlů přestavení horizontálním a vertikálním směrem, větším dosahem a větší precizností záchytu IS dovoluje spolehlivé monitorování ploch. Vylepšený optický systém s přesnými, sférickými čočkami umožňuje ještě přesnější zachycování osob a jedinečně konstantní dosah. Přesné přizpůsobení oblasti záchytu horizontálně a vertikálně otočným optickým systémem. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. K dispozici rohový držák (vnější rohy) Milieu S.5 Flyer Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Rozsah natočení senzoru Dosah Soumrakové Časové Krytí Třída ochrany IS černá bílá stříbrná x 78 x 84 mm max. 600 W (ohmické (ohmschezatížení, Last, z.b. např. Glühlampe) žárovka) max. 500 W (nekompenzovaný, (unkompensiert, induktiv, induktivní, cos ϕ = 0,5, např. z.b. Leuchtstofflampe) zářivka), s elektronickými předřadnými max. 600 W (EVGs, zařízeními, kapazitiv, kapacitní, z.b. např. úsporná žárovka, Energiesparlampe, max. 6 kusů, max. C 6 Stück) 132 µf V, 50 Hz 130 s ochranou proti podlezení vodorovně 50, svisle lx 8 s 35 min IP 54 Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Rozsah natočení senzoru Dosah Soumrakové Časové Krytí Třída ochrany Příslušenství dle výběru IS černá bílá x 86 x 95 mm max W (ohmické (ohmschezatížení, Last, z. B. např. Glühlampe) žárovka) max. 500 W (nekompenzovaný, (unkompensiert, induktiv, induktivní, cos ϕ cos = 0,5, ϕ = 0,5, např. z.b. Leuchtstofflampe) zářivka), s elektronickými předřadnými zařízeními, kapacitní, max. 600 W např. (EVGs, úsporná kapazitiv, žárovka, z.b. Energiesparlampe, max. 6 Stück) kusů, C 132 µf V, 50 Hz 140 s ochranou proti podlezení vodorovně 180, svisle 90 max. 14 m (teplotní stabilizace) lx 8 s 35 min IP 54 rohový nástěnný držák 07 k montáži na vnější rohy černá bílá Přehled nejdůležitějších vlastností Přehled nejdůležitějších vlastností ca. 150 m / 1 senzor asi 239 m / 1 senzor max. 14 m 2 m 2 m Plynulé doby svícení a prahové hodnoty soumrakového 2 12 m Monitorovaná oblast Úhel záchytu Perfektní zachycení s ochranou proti 90 vertikálně 50 horizontálně podlezení 2-14 m Monitorovaná oblast Úhel záchytu Perfektní zachycení s ochranou proti 90 vertikálně 180 horizontálně Monitorování podlezení podél zdi domu Nastavení funkce 18 19

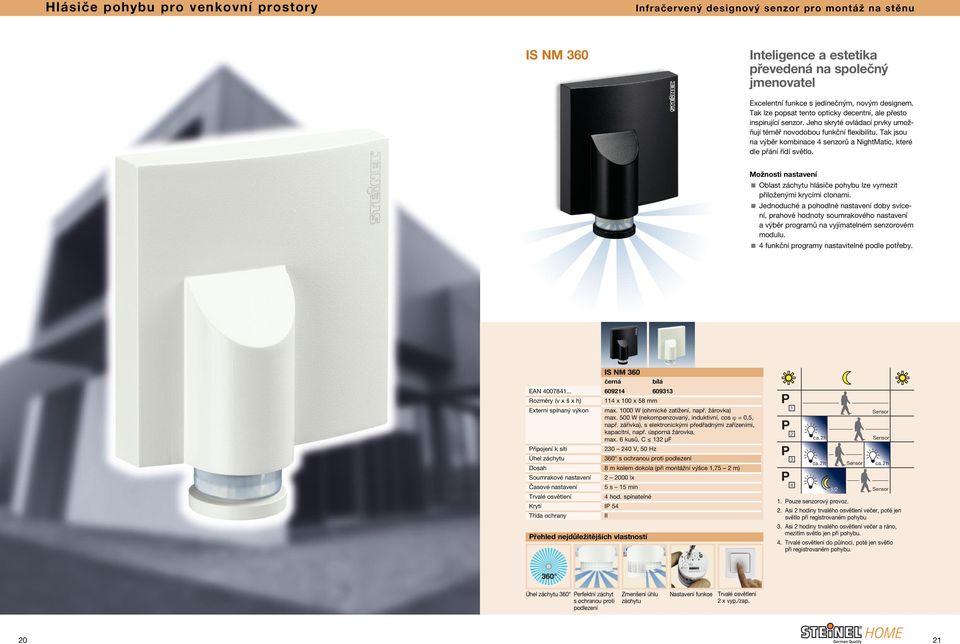

11 Hlásiče pohybu pro venkovní prostory Infračervený designový senzor pro montáž na stěnu IS NM 360 Inteligence a estetika převedená na společný jmenovatel Excelentní funkce s jedinečným, novým designem. Tak lze popsat tento opticky decentní, ale přesto inspirující senzor. Jeho skryté ovládací prvky umožňují téměř novodobou funkční flexibilitu. Tak jsou na výběr kombinace 4 senzorů a NightMatic, které dle přání řídí světlo. Oblast záchytu hlásiče pohybu lze vymezit přiloženými krycími clonami. Jednoduché a pohodlné doby svícení, prahové hodnoty soumrakového a výběr programů na vyjímatelném senzorovém modulu. 4 funkční programy nastavitelné podle potřeby. IS NM 360 černá bílá Rozměry (v x š x h) Externí spínaný výkon 114 x 100 x 58 mm max W (ohmsche (ohmické Last, zatížení, z. B. např. Glühlampe) žárovka) max. 500 W (unkompensiert, (nekompenzovaný, induktiv, induktivní, cos ϕ cos = 0,5, ϕ = z. 0,5, B. Leuchtstofflampe) např. zářivka), s elektronickými předřadnými zařízeními, max. kapacitní, 600 W např. (EVGs, úsporná kapazitiv, žárovka, z. B. Energiesparlampe, max. 86 Stück) kusů, C 132 µf Připojení k síti Úhel záchytu Dosah Soumrakové Časové Trvalé osvětlení Krytí Třída ochrany V, V, 50 Hz 360 s ochranou proti podlezení 8 m kolem dokola (při montážní výšce 1,75 2 m) lx 5 s 15 min 4 hod. spínatelné IP 54 Přehled nejdůležitějších vlastností P P P P ca.2 h ca.2 h Sensor Sensor Sensor ca.2 h 1/2 Sensor 1. Pouze senzorový provoz. 2. Asi 2 hodiny trvalého osvětlení večer, poté jen světlo při registrovaném pohybu 3. Asi 2 hodiny trvalého osvětlení večer a ráno, mezitím světlo jen při pohybu. 4. Trvalé osvětlení do půlnoci, poté jen světlo při registrovaném pohybu. Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce Trvalé osvětlení 2 x vyp./zap

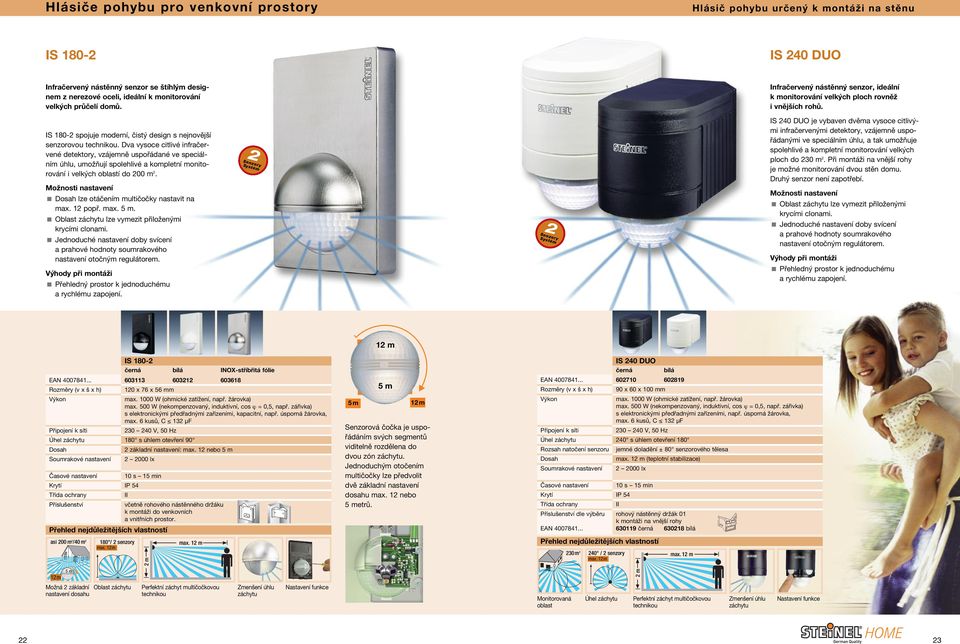

12 Hlásiče pohybu pro venkovní prostory Hlásič pohybu určený k montáži na stěnu IS IS 240 DUO Infračervený nástěnný senzor se štíhlým designem z nerezové oceli, ideální k monitorování velkých průčelí domů. Infračervený nástěnný senzor, ideální k monitorování velkých ploch rovněž i vnějších rohů. IS spojuje moderní, čistý design s nejnovější senzorovou technikou. Dva vysoce citlivé infračervené detektory, vzájemně uspořádané ve speciálním úhlu, umožňují spolehlivé a kompletní monitorování i velkých oblastí do 200 m 2. Dosah lze otáčením multičočky nastavit na max. 12 popř. max. 5 m. Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. 2 Senzory Systém 2 Senzory Systém IS 240 DUO je vybaven dvěma vysoce citlivými infračervenými detektory, vzájemně uspořádanými ve speciálním úhlu, a tak umožňuje spolehlivé a kompletní monitorování velkých ploch do 230 m 2. Při montáži na vnější rohy je možné monitorování dvou stěn domu. Druhý senzor není zapotřebí. Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Dosah Soumrakové IS černá bílá INOX-stříbřitá fólie x 76 x 56 mm max W (ohmické zatížení, např. žárovka) max. 500 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivka) s elektronickými předřadnými zařízeními, kapacitní, např. úsporná žárovka, max. 6 kusů, C 132 µf V, 50 Hz 180 s úhlem otevření 90 2 základní : max. 12 nebo 5 m lx Časové 10 s 15 min Krytí IP 54 Třída ochrany Příslušenství včetně rohového nástěnného držáku k montáži do venkovních a vnitřních prostor. Přehled nejdůležitějších vlastností asi 200 m 2 /40 m 2 12 m 5 m Možná 2 základní dosahu 180 / 2 senzory max. 12m Oblast záchytu 2 m Perfektní záchyt multičočkovou technikou Zmenšení úhlu záchytu Nastavení funkce 5m 12 m 5 m 12 m Senzorová čočka je uspořádáním svých segmentů viditelně rozdělena do dvou zón záchytu. Jednoduchým otočením multičočky lze předvolit dvě základní dosahu max. 12 nebo 5 metrů. Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Rozsah natočení senzoru Dosah Soumrakové Časové Krytí Třída ochrany Příslušenství dle výběru IS 240 DUO černá x 60 x 100 mm max W (ohmické zatížení, např. žárovka) max. 500 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivka) s elektronickými předřadnými zařízeními, např. úsporná žárovka, max. 6 kusů, C 132 µf V, 50 Hz 240 s úhlem otevření 180 jemné doladění ± 80 senzorového tělesa (teplotní stabilizace) lx 10 s 15 min IP 54 rohový nástěnný držák 01 k montáži na vnější rohy černá bílá Přehled nejdůležitějších vlastností 230m / 2 senzory max. 12m Monitorovaná oblast Úhel záchytu 2 m bílá Perfektní záchyt multičočkovou technikou Zmenšení úhlu záchytu Nastavení funkce 22 23

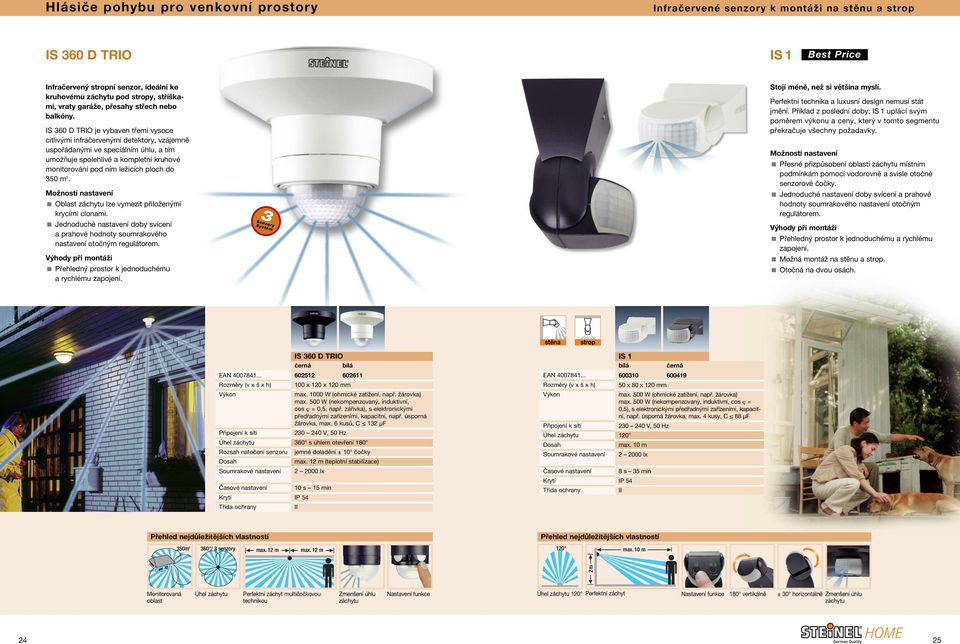

13 Hlásiče pohybu pro venkovní prostory Infračervené senzory k montáži na stěnu a strop IS 360 D TRIO IS 1 Best Price Infračervený stropní senzor, ideální ke kruhovému záchytu pod stropy, stříškami, vraty garáže, přesahy střech nebo balkóny. IS 360 D TRIO je vybaven třemi vysoce citlivými infračervenými detektory, vzájemně uspořádanými ve speciálním úhlu, a tím umožňuje spolehlivé a kompletní kruhové monitorování pod ním ležicích ploch do 350 m 2. Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. 3 Senzory Systém Stojí méně, než si většina myslí. Perfektní technika a luxusní design nemusí stát jmění. Příklad z poslední doby: IS 1 uplácí svým poměrem výkonu a ceny, který v tomto segmentu překračuje všechny požadavky. Přesné přizpůsobení oblasti záchytu místním podmínkám pomocí vodorovně a svisle otočné senzorové čočky. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. Možná montáž na stěnu a strop. Otočná na dvou osách. stěna strop Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Rozsah natočení senzoru Dosah Soumrakové Časové Krytí Třída ochrany IS 360 D TRIO černá bílá x 120 x 120 mm max W (ohmické zatížení, např. žárovka) max. 500 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivka), s elektronickými předřadnými zařízeními, kapacitní, např. úsporná žárovka, max. 6 kusů, C 132 µf V, 50 Hz 360 s úhlem otevření 180 jemné doladění ± 10 čočky (teplotní stabilizace) lx 10 s 15 min IP 54 Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Dosah Soumrakové Časové Krytí Třída ochrany IS 1 bílá x 80 x 120 mm max. 500 W (ohmické zatížení, např. žárovka) max. 500 W (nekompenzovaný, induktivní, cos ϕ = 0,5), s elektronickými předřadnými zařízeními, kapacitní, např. úsporná žárovka, max. 4 kusy, C 88 µf V, 50 Hz 120 max. 10 m lx 8 s 35 min IP 54 černá Přehled nejdůležitějších vlastností Přehled nejdůležitějších vlastností 350m / 3 senzory 120 max. 10 m 2m Monitorovaná oblast Úhel záchytu Perfektní záchyt multičočkovou technikou Zmenšení úhlu záchytu Nastavení funkce Úhel záchytu 120 Perfektní záchyt Nastavení funkce 180 vertikálně ± 30 horizontálně Zmenšení úhlu záchytu 24 25

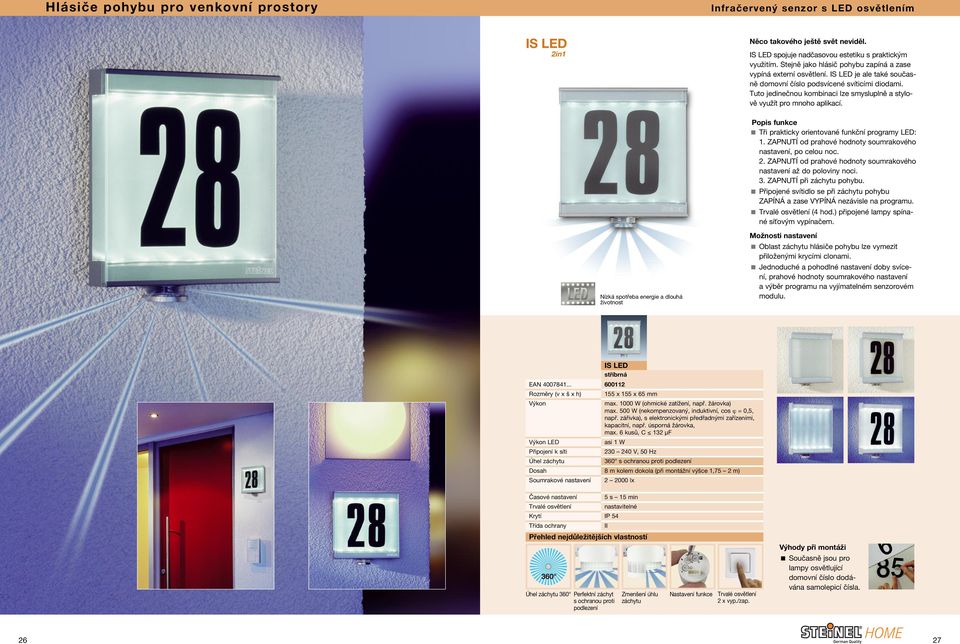

14 Hlásiče pohybu pro venkovní prostory Infračervený senzor s LED osvětlením IS LED 2in1 Něco takového ještě svět neviděl. IS LED spojuje nadčasovou estetiku s praktickým využitím. Stejně jako hlásič pohybu zapíná a zase vypíná externí osvětlení. IS LED je ale také současně domovní číslo podsvícené svíticími diodami. Tuto jedinečnou kombinaci lze smysluplně a stylově využít pro mnoho aplikací. Popis funkce Tři prakticky orientované funkční programy LED: 1. ZAPNUTÍ od prahové hodnoty soumrakového, po celou noc. 2. ZAPNUTÍ od prahové hodnoty soumrakového až do poloviny noci. 3. ZAPNUTÍ při záchytu pohybu. Připojené svítidlo se při záchytu pohybu ZAPÍNÁ a zase VYPÍNÁ nezávisle na programu. Trvalé osvětlení (4 hod.) připojené lampy spínané síťovým vypínačem. Nízká spotřeba energie a dlouhá životnost Oblast záchytu hlásiče pohybu lze vymezit přiloženými krycími clonami. Jednoduché a pohodlné doby svícení, prahové hodnoty soumrakového a výběr programu na vyjímatelném senzorovém modulu. Rozměry (v x š x h) Výkon Výkon LED Připojení k síti Úhel záchytu Dosah Soumrakové IS LED stříbrná x 155 x 65 mm max W (ohmické zatížení, např. žárovka) max. 500 W (nekompenzovaný, induktivní, cos ϕ = 0,5, např. zářivka), s elektronickými předřadnými zařízeními, kapacitní, např. úsporná žárovka, max. 6 kusů, C 132 µf asi 1 W V, 50 Hz 360 s ochranou proti podlezení 8 m kolem dokola (při montážní výšce 1,75 2 m) lx Časové 5 s 15 min Trvalé osvětlení nastavitelné Krytí IP 54 Třída ochrany Přehled nejdůležitějších vlastností Výhody při montáži Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce Trvalé osvětlení 2 x vyp./zap. Současně jsou pro lampy osvětlující domovní číslo dodávána samolepicí čísla

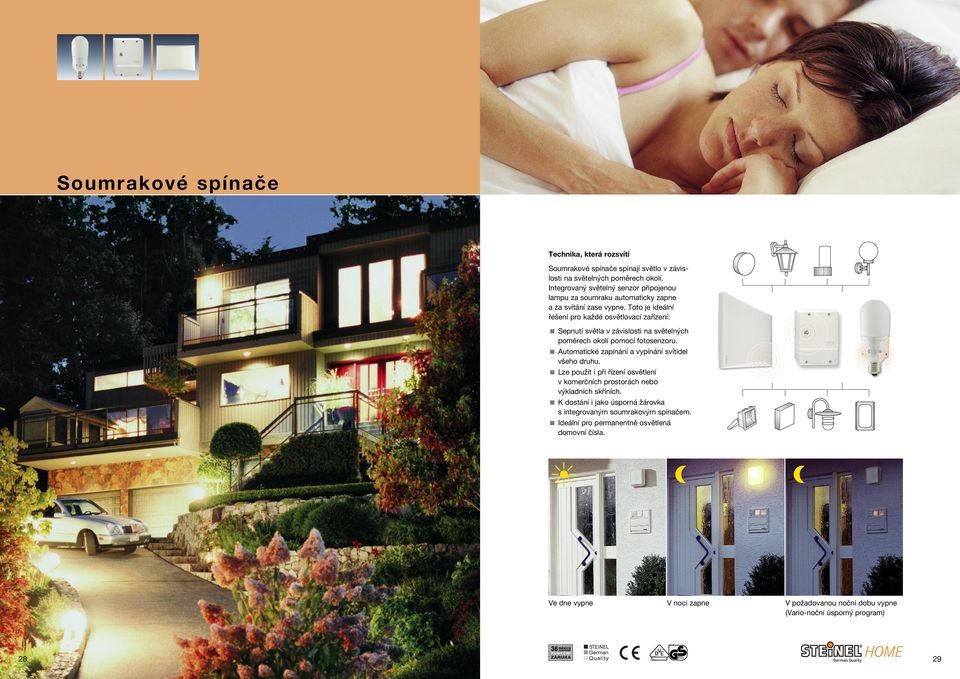

15 Soumrakové spínače Technika, která rozsvítí Soumrakové spínače spínají světlo v závislosti na světelných poměrech okolí. Integrovaný světelný senzor připojenou lampu za soumraku automaticky zapne a za svítání zase vypne. Toto je ideální řešení pro každé osvětlovací zařízení: Sepnutí světla v závislosti na světelných poměrech okolí pomocí fotosenzoru. Automatické zapínání a vypínání svítidel všeho druhu. Lze použít i při řízení osvětlení v komerčních prostorách nebo výkladních skříních. K dostání i jako úsporná žárovka s integrovaným soumrakovým spínačem. Ideální pro permanentně osvětlená domovní čísla. Ve dne vypne V noci zapne V požadovanou noční dobu vypne (Vario-noční úsporný program) 28 29

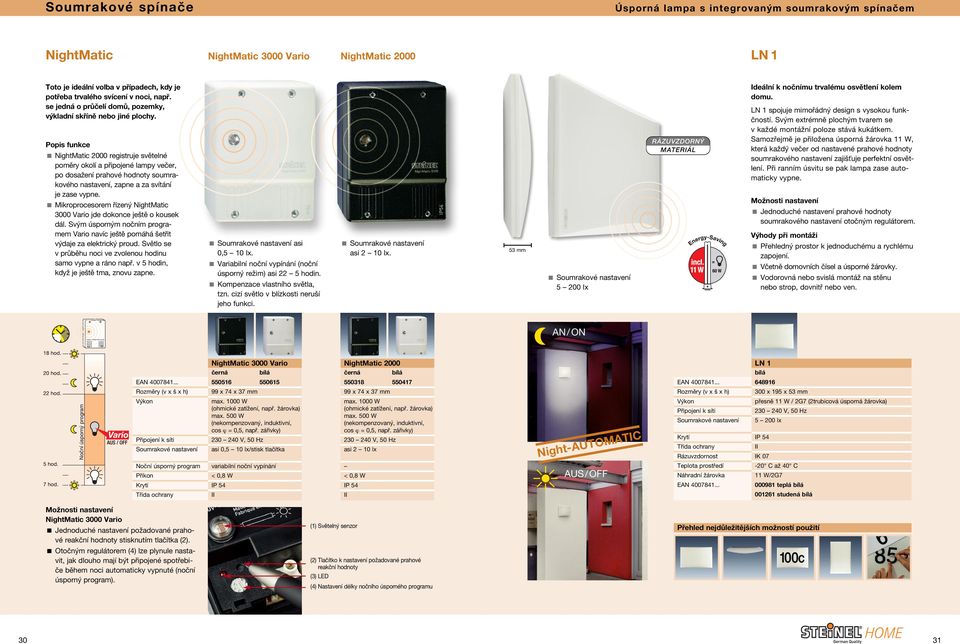

16 Soumrakové spínače Úsporná lampa s integrovaným soumrakovým spínačem NightMatic NightMatic 3000 Vario NightMatic 2000 LN 1 Toto je ideální volba v případech, kdy je potřeba trvalého svícení v noci, např. se jedná o průčelí domů, pozemky, výkladní skříně nebo jiné plochy. Popis funkce NightMatic 2000 registruje světelné poměry okolí a připojené lampy večer, po dosažení prahové hodnoty soumrakového, zapne a za svítání je zase vypne. Mikroprocesorem řízený NightMatic 3000 Vario jde dokonce ještě o kousek dál. Svým úsporným nočním programem Vario navíc ještě pomáhá šetřit výdaje za elektrický proud. Světlo se v průběhu noci ve zvolenou hodinu samo vypne a ráno např. v 5 hodin, když je ještě tma, znovu zapne. Soumrakové asi 0,5 10 lx. Variabilní noční vypínání (noční úsporný režim) asi 22 5 hodin. Kompenzace vlastního světla, tzn. cizí světlo v blízkosti neruší jeho funkci. Soumrakové asi 2 10 lx. 53 mm Soumrakové lx RÁZUVZDORNÝ MATERIÁL Ideální k nočnímu trvalému osvětlení kolem domu. LN 1 spojuje mimořádný design s vysokou funkčností. Svým extrémně plochým tvarem se v každé montážní poloze stává kukátkem. Samozřejmě je přiložena úsporná žárovka 11 W, která každý večer od nastavené prahové hodnoty soumrakového zajišťuje perfektní osvětlení. Při ranním úsvitu se pak lampa zase automaticky vypne. Jednoduché prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. Včetně domovních čísel a úsporné žárovky. Vodorovná nebo svislá montáž na stěnu nebo strop, dovnitř nebo ven. AN/ON 18 hod. 20 hod. 22 hod. 5 hod. 7 hod. Noční úsporný program Rozměry (v x š x h) Výkon Připojení k síti Soumrakové Noční úsporný program Příkon Krytí Třída ochrany NightMatic 3000 Vario NightMatic 2000 černá bílá černá bílá x 74 x 37 mm 99 x 74 x 37 mm max W max W (ohmické (ohmsche zatížení, Last, z.b. např. Glühlampe) žárovka) (ohmické (ohmsche zatížení, Last, z.b. např. Glühlampe) žárovka) max. 500 W max. 500 W (nekompenzovaný, (unkompensiert, induktiv, induktivní, cos ϕ = (nekompenzovaný, (unkompensiert, induktiv, induktivní, cos ϕ = cos 0 ϕ = 0,5, např. zářivky) cos 0 ϕ = 0,5, např. zářivky) V, 50 Hz V, 50 Hz asi 0,5 10 lx/stisk tlačítka asi 2 10 lx variabilní noční vypínání < 0,8 W < 0,8 W IP 54 IP 54 Night-AUTOMATIC AUS/OFF Rozměry (v x š x h) Výkon Připojení k síti Soumrakové Krytí Třída ochrany Rázuvzdornost Teplota prostředí Náhradní žárovka LN 1 bílá x 195 x 53 mm přesně 11 W / 2G7 (2trubicová úsporná žárovka) V, 50 Hz lx IP 54 IK C až 40 C 11 W/2G teplá bílá studená bílá NightMatic 3000 Vario Jednoduché požadované prahové reakční hodnoty stisknutím tlačítka (2). Otočným regulátorem (4) lze plynule nastavit, jak dlouho mají být připojené spotřebiče během noci automaticky vypnuté (noční úsporný program). (1) Světelný senzor (2) Tlačítko k požadované prahové reakční hodnoty (3) LED (4) Nastavení délky nočního úsporného programu Přehled nejdůležitějších možností použití 30 31

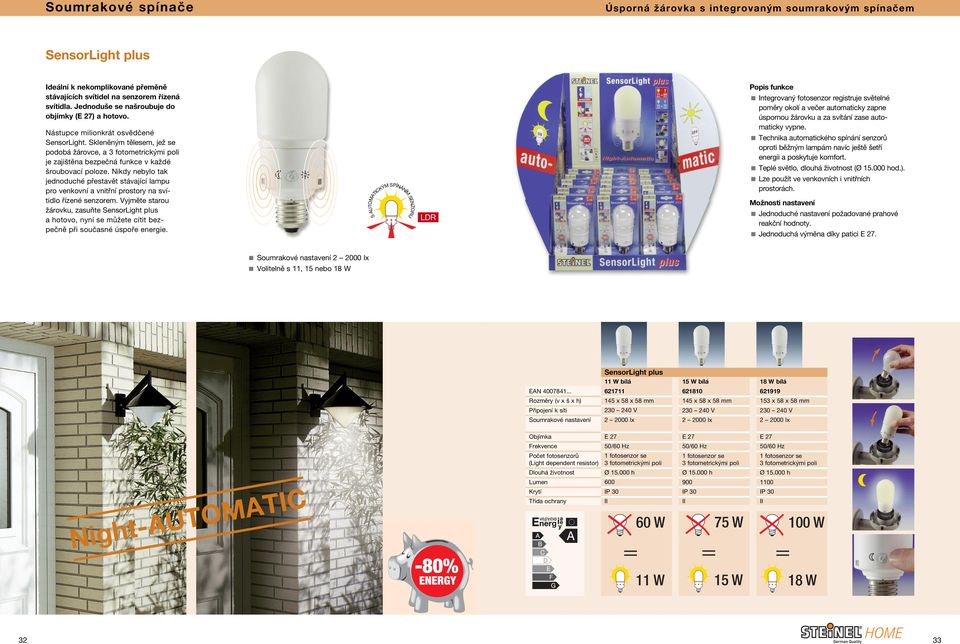

17 Soumrakové spínače Úsporná žárovka s integrovaným soumrakovým spínačem SensorLight plus Ideální k nekomplikované přeměně stávajících svítidel na senzorem řízená svítidla. Jednoduše se našroubuje do objímky (E 27) a hotovo. Nástupce milionkrát osvědčené SensorLight. Skleněným tělesem, jež se podobá žárovce, a 3 fotometrickými poli je zajištěna bezpečná funkce v každé šroubovací poloze. Nikdy nebylo tak jednoduché přestavět stávající lampu pro venkovní a vnitřní prostory na svítidlo řízené senzorem. Vyjměte starou žárovku, zasuňte SensorLight plus a hotovo, nyní se můžete cítit bezpečně při současné úspoře energie. S AUTOMATICKÝM SPÍNÁNÍM SENZORU LDR Popis funkce Integrovaný fotosenzor registruje světelné poměry okolí a večer automaticky zapne úspornou žárovku a za svítání zase automaticky vypne. Technika automatického spínání senzorů oproti běžným lampám navíc ještě šetří energii a poskytuje komfort. Teplé světlo, dlouhá životnost (Ø hod.). Lze použít ve venkovních i vnitřních prostorách. Jednoduché požadované prahové reakční hodnoty. Jednoduchá výměna díky patici E 27. Soumrakové lx Volitelně s 11, 15 nebo 18 W Rozměry (v x š x h) Připojení k síti Soumrakové SensorLight plus 11 W bílá 15 W bílá 18 W bílá x 58 x 58 mm 145 x 58 x 58 mm 153 x 58 x 58 mm V V V lx lx lx Night-AUTOMATIC Objímka Frekvence Počet fotosenzorů (Light dependent resistor) Dlouhá životnost Lumen Krytí Třída ochrany E 27 50/60 Hz 1 Fotosensor fotosenzor se mit 3 Lichtmessungs-Feldern 3 fotometrickými poli Ø h 600 IP W E 27 50/60 Hz 1 Fotosensor fotosenzor se mit 3 Lichtmessungs-Feldern 3 fotometrickými poli Ø h 900 IP W E 27 50/60 Hz 1 Fotosensor fotosenzor se mit 3 Lichtmessungs-Feldern 3 fotometrickými poli Ø h 1100 IP W 11 W 15 W 18 W 32 33

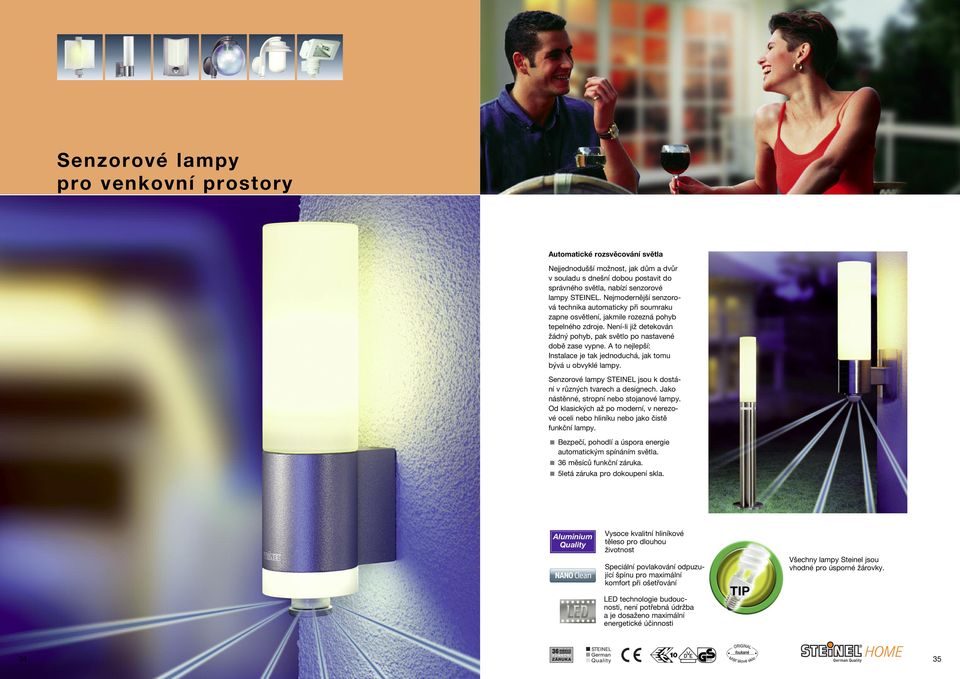

18 Senzorové lampy pro venkovní prostory Automatické rozsvěcování světla Nejjednodušší možnost, jak dům a dvůr v souladu s dnešní dobou postavit do správného světla, nabízí senzorové lampy STEINEL. Nejmodernější senzorová technika automaticky při soumraku zapne osvětlení, jakmile rozezná pohyb tepelného zdroje. Není-li již detekován žádný pohyb, pak světlo po nastavené době zase vypne. A to nejlepší: Instalace je tak jednoduchá, jak tomu bývá u obvyklé lampy. Senzorové lampy STEINEL jsou k dostání v různých tvarech a designech. Jako nástěnné, stropní nebo stojanové lampy. Od klasických až po moderní, v nerezové oceli nebo hliníku nebo jako čistě funkční lampy. Bezpečí, pohodlí a úspora energie automatickým spínáním světla. 36 měsíců funkční záruka. 5letá záruka pro dokoupení skla. Aluminium Quality Vysoce kvalitní hliníkové těleso pro dlouhou životnost Speciální povlakování odpuzující špínu pro maximální komfort při ošetřování LED technologie budoucnosti, není potřebná údržba a je dosaženo maximální energetické účinnosti TIP Všechny lampy Steinel jsou vhodné pro úsporné žárovky

19 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy se světelným věncem LED a efektivním světlem power LED Úsporná technika LED s vysoce kvalitním designem Tyto vysoce kvalitní lampy ve velmi atraktivním tělese spojují nejnovější technologie energetické účinnosti světla. Procesorem řízený minisenzor STEINEL zajišťuje, že se lampa automaticky zapíná a vypíná v závislosti na pohybu. Navíc je řízení optimalizováno speciálně pro použití úsporných žárovek. Světelný věnec LED v patici lampy představuje atraktivní světelný akcent. L 265 S kromě toho disponuje 1 W power LED, která ve tmě ozařuje plochu stěny pod lampou. Tento zajímavý světelný efekt může nasvěcovat i domovní čísla, jmenovky nebo ostatní tam umístěné informace. Těleso designových lamp je vyrobeno z vysoce kvalitního hliníkového tlakového odlitku s NANO clean povlakováním odpuzujícím špínu. L Aluminium Quality L 265 S Aluminium Quality Oblast záchytu 360 při dosahu až 8 m. Individuální hodnoty soumrakového a doby spínání. Na výběr 4 prakticky zaměřené programy na vyjímatelném senzorovém modulu. + 1 W Power Effect Rozměry (v x š x h) Výkon Výkon LED Připojení k síti Úhel záchytu Dosah Soumrakové Časové Trvalé osvětlení Krytí Třída ochrany Příslušenství dle výběru L Al-stříbrná x 223 x 260 mm L / L 265 S Přehled nejdůležitějších vlastností L 265 S Al-stříbrná x 72 x 105 mm úsporná žárovka s max. Ø 48 mm / E 27 asi 1 W V, 50 Hz 360 s ochranou proti podlezení, nastavitelný 8 m kolem dokola lx 5 s 15 min 4 hod. spínatelné IP 44 adaptér pro přívodní vedení instalované na omítku Tip pro žárovky! Úsporné žárovky speciálně pro senzorové lampy STEINEL Rozměry Připojení k síti Objímka Dlouhá životnost / četná zapínání ESL 14 W studená teplá bílá bílá 6000K 2700K Ø 48 x 125 mm V E27 až krát vyp./zap. 860 lm 14 Watt hod. Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce Trvalé osvětlení 2 x vyp./zap

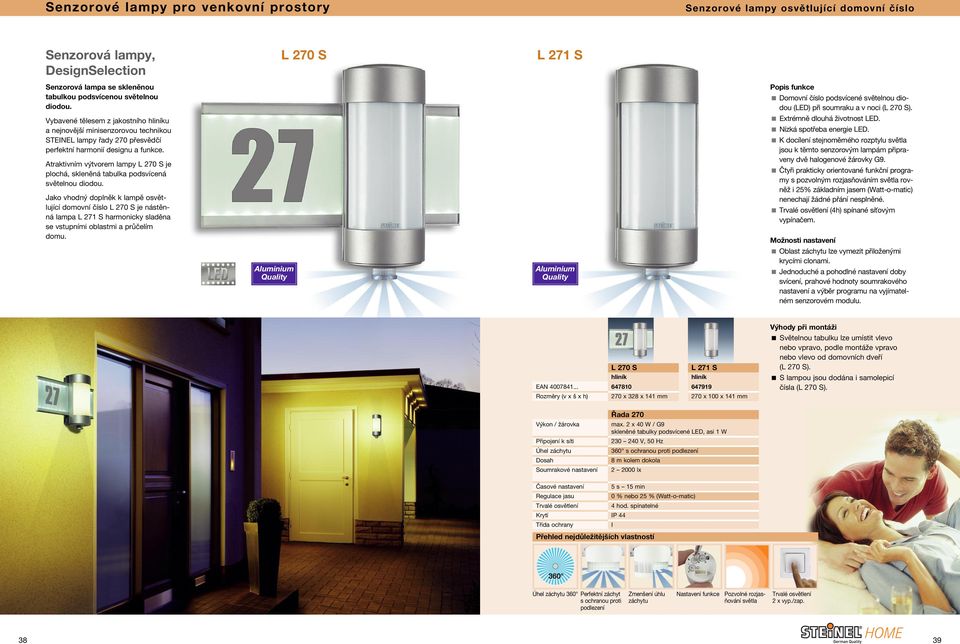

20 Senzorové lampy pro venkovní prostory Senzorové lampy osvětlující domovní číslo Senzorová lampy, DesignSelection L 270 S L 271 S Senzorová lampa se skleněnou tabulkou podsvícenou světelnou diodou. Popis funkce Domovní číslo podsvícené světelnou diodou (LED) při soumraku a v noci (L 270 S). Vybavené tělesem z jakostního hliníku a nejnovější minisenzorovou technikou STEINEL lampy řady 270 přesvědčí perfektní harmonií designu a funkce. Atraktivním výtvorem lampy L 270 S je plochá, skleněná tabulka podsvícená světelnou diodou. Jako vhodný doplněk k lampě osvětlující domovní číslo L 270 S je nástěnná lampa L 271 S harmonicky sladěna se vstupními oblastmi a průčelím domu. Extrémně dlouhá životnost LED. Nízká spotřeba energie LED. K docílení stejnoměrného rozptylu světla jsou k těmto senzorovým lampám připraveny dvě halogenové žárovky G9. Čtyři prakticky orientované funkční programy s pozvolným rozjasňováním světla rovněž i 25% základním jasem (Watt-o-matic) nenechají žádné přání nesplněné. Trvalé osvětlení (4h) spínané síťovým vypínačem. Aluminium Quality Aluminium Quality Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché a pohodlné doby svícení, prahové hodnoty soumrakového a výběr programu na vyjímatelném senzorovém modulu. Výhody při montáži L 270 S L 271 S Světelnou tabulku lze umístit vlevo nebo vpravo, podle montáže vpravo nebo vlevo od domovních dveří (L 270 S). hliník hliník S lampou jsou dodána i samolepicí čísla (L 270 S). Rozměry (v x š x h) 270 x 328 x 141 mm 270 x 100 x 141 mm Výkon / žárovka Připojení k síti Úhel záchytu Dosah Soumrakové Řada 270 max. 2 x 40 W / G9 skleněné tabulky podsvícené LED, asi 1 W V, 50 Hz 360 s ochranou proti podlezení 8 m kolem dokola lx Časové Regulace jasu Trvalé osvětlení Krytí Třída ochrany 5 s 15 min 0 % nebo 25 % (Watt-o-matic) 4 hod. spínatelné IP 44 I Přehled nejdůležitějších vlastností Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap

21 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy Kulaté dílo pro moderní budovu L 330 S L 331 S Nadčasově elegantní, inteligentní a s možností propojení do sítě. Perfektní i pro energeticky efektivní instalace několika lamp Lampami L 330 S a L 331 S prezentujeme klasickou krásu s novým designem. Ještě více máme lampy s naším minisenzorem, které přináší nejmodernější senzorové řízení. Na přání mohou být také vytvořeny synchronizované skupiny lamp tak, že senzor jedné lampy zároveň řídí i ostatní lampy. K tomu účelu jsou senzory jednoduše zaměněny za přiložené uzavírací krytky. Pro lepší ochranu při používání je verze k dostání s křížem k ochraně skla. Popis funkce Tři prakticky orientované programy 1. Trvalé osvětlení po celou noc (noční automatické spínání) 2. Trvalé osvětlení až do půlnoci, poté senzorový provoz 3. Senzorový provoz Oblast záchytu lze podle potřeby vymezit přiloženými krycími clonami. Jednoduché a pohodlné doby svícení, prahové hodnoty soumrakového a výběr programu na vyjímatelném senzorovém modulu. Ovládání max. 5 svítidel prostřednictvím vyjímatelného senzoru Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Dosah Soumrakové L 330 S L 331 S bílá stříbrná bílá stříbrná x 255 x 110 mm 275 x 255 x 125 mm L 330 / L 331 max. 60 W / E 27 dodatečný zusätzlichespínaný Schaltleistung výkon na an L : max. 300 W (ohmické (ohmschezatížení, Last, z.b. např. Glühlampen) žárovky) max. 5 lamp v paralelním provozu V, 50 Hz 360 s ochranou proti podlezení 8 m kolem dokola lx Časové 5 s 15 min Trvalé osvětlení nastavitelné: celá nebo polovina noci Krytí IP 44 Třída ochrany Přehled nejdůležitějších vlastností Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce 40 41

22 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy Nadčasová perfektnost L 306 S L 309 S Moderní design a progresivní funkce pro stěnu vašeho domu. Vně vysoce kvalitní materiály a nadčasové vedení linií, uvnitř nekompromisní, přesná senzorová technika. Tak mají lampy řízené mikroprocesorem nastavitelnou funkci základního jasu, která se ve tmě na přání postará o tlumené trvalé osvětlení. Při přiblížení pak elektronika senzoru automaticky vyvolá plný jas. L 309 S se perfektně hodí jako lampa osvětlující domovní číslo. Díky přiloženému archu se samolepkami může být na lampu nalepeno domovní číslo. S funkcí základního jasu návštěvníci, poslové a taxikáři i ve tmě rychle najdou tu správnou adresu. Ušlechtilý celkový dojem lamp je umocněn hliníkovým rámem a matným ručně vyrobeným, foukaným opálovým sklem. Popis funkce Čtyři prakticky orientované funkční programy s pozvolným rozjasňováním světla rovněž i 25% základním jasem (Watt-omatic) nenechají žádné přání nesplněné. Trvalé osvětlení (4h) spínané síťovým vypínačem. Oblast záchytu lze podle potřeby vymezit přiloženými krycími clonami. Jednoduché a pohodlné doby svícení, prahové hodnoty soumrakového a výběr programu na vyjímatelném senzorovém modulu. včetně Rozměry (v x š x h) L 306 S vzhled hliníku x 230 x 104 mm L 309 S vzhled hliníku x 218 x 104 mm Výkon / žárovka Připojení k síti Úhel záchytu Dosah Soumrakové L 306 S / L 309 S max. 100 W / E 27 (s programem pro normální úsporné žárovky) V, 50 Hz 360 s ochranou proti podlezení 8 m kolem dokola lx Časové Regulace jasu Trvalé osvětlení Krytí Třída ochrany 5 s 15 min 0 % nebo 25 % (Watt-o-matic) 4 hod. spínatelné IP 44 I Přehled nejdůležitějších vlastností Úhel záchytu 360 Perfektní záchyt s ochranou proti podlezení Zmenšení úhlu záchytu Nastavení funkce Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap

23 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy L 262 S Moderní a nadčasová. A navíc vysoce kvalitní. Výborná kompozice, skládající se z ručně vyrobeného, foukaného opálového skla a ramena lampy z hliníku, působí jako homogenní celek a přesvědčí nejen svým povrchovým zpracováním: Kvalitu materiálu doplňuje práškově povrstvený hliník s nešpinivým nano povrchem. K tomu se připojuje vypilovaná senzorová technika STEINEL, které garantuje dlouhou a bezpečnou funkci. Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem pod snímatelnou prstencovou clonou. Aluminium Quality Rozměry (v x š x h) Výkon / žárovka Připojení k síti Úhel záchytu Dosah Soumrakové L 262 S Al-stříbrná Al-antracit x 200 x 200 mm max. 100 W / E V, 50 Hz 240, s úhlem otevření 180 (teplotní stabilizace) lx Časové Regulace jasu Trvalé osvětlení Krytí Třída ochrany 15 s 15 min 0 50 % (Watt-o-matic) 4 hod. spínatelné IP 44 Nejdůležitější vlastnosti L 262 S 240 / 2 senzory asi 230 m 2 050% Oblast záchytu Nastavení funkce Zmenšení dosahu Zmenšení úhlu záchytu Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap. Plynulá regulace základního jasu od 0 do 50 % (Watt-o-matic) 44 45

24 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy Kompaktní, moderní nástěnné lampy Komfort, bezpečnost a energetická úspornost s German Quality nemusí být drahé: Tyto senzorové lampy nabízí vysoce kvalitní hliníková stínidla, moderní design a milionkrát osvědčenou senzorovou techniku za senzační cenu. Úhel záchytu činí 180 při dosahu max. 10 m. Díky velkému rozsahu natočení senzoru (90 ) a možnosti zakrytí jednotlivých segmentů může být oblast záchytu optimálně přizpůsobena podmínkám prostředí. Difuzér z odolného polykarbonátu zajišťuje stejnoměrný rozptyl světla. L 11 L 12 Přesné přizpůsobení oblasti záchytu místním podmínkám pomocí svisle otočné senzorové čočky. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. Výhody při montáži Přehledný prostor k jednoduchému a rychlému zapojení. Aluminium Quality Aluminium Quality Rozměry (v x š x h) Výkon Připojení k síti Úhel záchytu Dosah Soumrakové Časové Krytí Třída ochrany L 11 L 12 hliník hliník x 214 x 114 mm 279 x 155 x 120 mm L 11 / L 12 max. 60 W / E V, 50 Hz 180 max. 10 m lx 8 s 35 min IP 44 Přehled nejdůležitějších vlastností 180 max. 10 m 2m Úhel záchytu 180 Perfektní záchyt Nastavení funkce 90 vertikálně Zmenšení úhlu záchytu 46 47

25 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy Řada z ušlechtilé oceli L 860 S L 867 S L 876 S Senzorové nástěnné lampy řady z ušlechtilé oceli spojují moderní, čistý design s nejnovější senzorovou technikou pro maximální komfort, bezpečí a úspornost. Ideální pro dům a dvůr. Vybavené clonami z jakostní, ušlechtilé oceli a ručně vyrobenými, foukanými opálovými skly k měkkému rozptylu světla, vytváří tyto lampy ve venkovním prostoru vašeho domu velmi efektní dojem. Výběr atraktivních designů tyto lampy optimálně přizpůsobí vašemu individuálnímu stylu bydlení. Můžete si vybrat ze tří tvarů ručně vyrobených, foukaných skel a pěti různě tvarovaných krytů z ušlechtilé oceli. Inovované řízení mikroprocesorem zajišťuje vysoký komfort obsluhy a funkce, které nenechají žádné přání nesplněné. Dosah lze otáčením multičočky nastavit na max. 12 popř. max. 5 m. Oblast záchytu lze vymezit přiloženými krycími clonami. Komfortní funkční tlačítka k přesnému doby svícení a prahové hodnoty soumrakového a jasu. Výhody při montáži Bezšroubové upevnění skla výstředníkem. Výměna žárovky bez použití nástrojů. Jednoduchá instalace. Elektronická ochrana proti přetížení. INOX S krytem z ušlechtilé oceli Ručně vyrobené, foukané triopálové sklo S krytem z ušlechtilé oceli Ručně vyrobené, foukané triopálové sklo S krytem z ušlechtilé oceli Ručně vyrobené, foukané, matné opálové sklo Rozměry (v x š x h) L 860 S kryt z ušlechtilé oceli x 222 x 105 mm L 867 S kryt z ušlechtilé oceli x 208 x 107 mm L 876 S kryt z ušlechtilé oceli x 141 x 161 mm Výkon Připojení k síti Úhel záchytu Dosah Soumrakové Serie Řada 860 max. 100 W / E V, 50 Hz 180 s úhlem otevření 90 2 základní : max. 12 nebo 5 m (teplotní stabilizace) lx Časové 5 s 15 min Regulace jasu 0 50 % (Watt-o-matic) Trvalé osvětlení 4 hod. spínatelné Krytí IP 44 Třída ochrany Přehled nejdůležitějších vlastností řady 860 asi 200 m 2 /40 m / 2 senzory max.12m 12 m 12m 5 m 5 m 12m Možná 2 základní dosahu Oblast záchytu Otočná multičočka Zmenšení úhlu záchytu Zmenšení dosahu Komfortní funkční tlačítka Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap

26 Senzorové lampy pro venkovní prostory Senzorové nástěnné lampy Klasické senzorové lampy L 170 S L 190 S Exkluzívní senzorové lampy v klasickém tvaru jako lucerna pro reprezentativní venkovní prostory. Jakostní nerezová ocel (L 170 S) popř. trvanlivý, ornamenty nákladně ozdobený tlakově litý hliník (L 190 S) kombinovaný s nekompromisní multičočkovou technikou STEINEL. Popis funkce Integrované, pozvolné rozjasňování světla. Regulace základního jasu 0 50% (Watt-o-matic). Při pohybu se pak lampa na nastavenou dobu sepne na plný výkon. Trvalé osvětlení (4h) spínané síťovým spínačem. Dosah lze otáčením multičočky nastavit na max. 12 popř. max. 5 m. Oblast záchytu lze vymezit přiloženými krycími clonami. Komfortní funkční tlačítka k přesnému doby svícení, prahové hodnoty soumrakového a regulaci jasu. Kvalitní ušlechtilá ocel INOX Aluminium Quality Trvanlivý, ornamenty nákladně ozdobený hliníkový tlakový odlitek Rozměry (v x š x h) Krytí L 170 S ušlechtilá ocel x 220 x 150 mm IP 43 Rozměry (v x š x h) Krytí L 190 S černá bílá x 217 x 147 mm IP 44 Výkon Připojení k síti Úhel záchytu Dosah Soumrakové Časové Regulace jasu Trvalé osvětlení Třída ochrany L 170 S / L 190 S max. 100 W / E V, 50 Hz 180 s úhlem otevření 90 max. 12 nebo 5 m (teplotní stabilizace) lx 5 s 15 min 0 50 % (Watt-o-matic) 4 hod. spínatelné Přehled nejdůležitějších vlastností asi 200 m 2 /40 m / 2 senzory max.12m 5 m 12m Možná 2 základní Oblast záchytu dosahu 12 m 5 m Otočná multičočka 12m Zmenšení úhlu záchytu Zmenšení dosahu Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap. Komfortní funkční tlačítka 50 51

27 Senzorové lampy pro venkovní prostory Senzorové lampy do zahrady a na stěnu Senzorové lampy z ušlechtilé oceli Osvětlující objekty s moderním přímočarým designem, z ušlechtilé oceli a ručně vyrobeného, foukaného opálového skla s jasným a rovnoměrným světelným účinkem. Ideální jako nástěnné, stojanové nebo směrové lampy na zahradu, příjezdové cesty nebo podél pěšin. Integrované, pozvolné rozjasňování světla chrání zrak a zvyšuje životnost žárovky tím, že se výkon po zapnutí během jedné vteřiny měkce zvyšuje. Stejný měkký průběh zajišťuje elektronika i při vypínání. Vestavěná infračervená senzorová technika je pohodlná a úsporná. Trvalé osvětlení lze síťovým spínačem zapnout na dobu čtyř hodin. GL 60 S L 260 S Oblast záchytu lze vymezit přiloženými krycími clonami. Jednoduché doby svícení a prahové hodnoty soumrakového otočným regulátorem. INOX INOX Watt-o-matic (jen GL 60 S) Základní jas nastavitelný od 0 do 50%. Při vstupu do oblasti záchytu se sepne na plný výkon. Výhody při montáži Podstavec modelů GL 60 S je dvoudílný. Má-li být tento model použit jako směrové světlo, pak se jednoduše odstraní nebo zkrátí dolní část. Rozměry Abmessungen (v x Ø) (H x Ø) Výkon Leistung Adaptér Leuchtmittel-Adapter žárovky GL 60 S ušlechtilá ocel x Ø 102 (sklo) (Glas) Ø 220 mm (podstavec) (Fuß) max. 3 x 40 W / G9 nebo oder max. 100 W / E 27 včetně inklusive profür 3 x 40 W / G9 (bez (ohnežárovky) Leuchtmittel) V, 50 Hz 360 smit úhlem 20 Öffnungswinkel otevření 20 (teplotní (temperaturstabilisiert) stabilizace) lx Lux 5 s sek. 15 min 15 min. 4 hod. Std. schaltbar spínatelné 0 50 % (Watt-o-matic) IP 44 Rozměry Abmessungen (v x š(hxbxt) x h) Výkon Leistung Adaptér Leuchtmittel-Adapter žárovky Připojení Netzanschluss k síti Úhel Erfassungswinkel záchytu Dosah Reichweite Netzanschluss Připojení k síti Úhel záchytu Dosah Dämmerungse Soumrakové Časové Trvalé osvětlení Regulace jasu Krytí Třída ochrany Soumrakové Dämmerungseinstellung Časové Zeiteinstellung Trvalé Dauerlicht osvětlení Krytí Schutzart Třída Schutzklasse ochrany L 260 S ušlechtilá ocel x Ø 102 x 177 mm max. 2 x 40 W / G 9 nebo oder max. 100 W / E 27 včetně inklusive profür 2 x 40 W / G9 (bez (ohnežárovky) Leuchtmittel) V, 50 Hz 240 smit úhlem 180 otevření Öffnungswinkel 180 (teplotní (temperaturstabilisiert) stabilizace) lx Lux 5 s sek. 15 min 15 min. 4 hod. Std. schaltbar spínatelné IP 44 I Adaptérové moduly G9, exkluzívně jen od společnosti STEINEL! K docílení dlouho vysvíceného skla jsou tyto senzorové lampy dodávány s inovovanými moduly G9. Nejdůležitější vlastnosti GL 60 S: Nejdůležitější vlastnosti L 260 S: 360 / 3 senzory 240 / 2 senzory asi 450 m 2 asi 230 m 2 Oblast záchytu Nastavení funkce Zmenšení dosahu. Zmenšení úhlu záchytu Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap. Oblast záchytu Nastavení funkce Zmenšení dosahu. Zmenšení úhlu záchytu Pozvolné rozjasňování světla Trvalé osvětlení 2 x vyp./zap
