Ovládací jednotka k domácím ventilátorům MCD 60/0.3

Transkript

1

2 Ovládací jednotka k domácím ventilátorům MCD 60/0.3 Tato ovládací jednotka slouží k automatizi domácích ventilátorů.jednotka ovládá tyto funkce: časovač, snímač vlhkosti, fotosenzor, snímač pohybu. Kryt ovládací jednotky je vyroben z vysoce kvalitního plastu. Přední panel je vybaven světelnými ukazateli, které indikují právě používaný mód. Je vybaven šňůrkovým vypínačem. Stupeň ochrany IP34. Nastavení automatických funkcí se ovládá vestavěnými vypínači. Jednotka může ovládat několik ventilátorůnajendou, za předpokladu, že celkový součet proudů nepřesáhne povolený proud ovladače. Ovládací panel je navržen k instalaci na vnitřní zeď, v blízkosti, nebo dále od ventilátoru. Při výběru místa instalace mylsete na citlivost pohybového senzoru, umístění nábytku a trasy pohybu. Elektrické schéma: B ventilátor; S1 automatický jistič; S2 externí vypínač; X vstupní svorky; Funkce: Časovač s funkcí doběhu: ventilátor zůstane po vypnutí zapnutý až do doběhnutí nastaveného času 5 sec. 30 min. Časovač s funkcí intervalu: ventilátor se zapíná a vypíná v cyklu nastaveném intervalu 5 sec. 30 min. Snímač vlhkosti: po nastavení hodnoty prahu vlhkosti se ventilátor zapne v případě, že je tato hodnota překročena, a opět se vypne, až se vlhkost vrátí pod nastavenou hodnotu. Fotosensor: automaticky zapne ventilátor v závislosti na úrovni osvětlení místnosti. Tato funkce má dva funkční módy. <<Mód TMA>>: ovládací jednotka zapne ventilátor poté, co je světlo v místnosti vypnuto. Ventilátor je zapnutý 5 sec. 30 min po zhasnutí světla. Citlivost čidla je nastavitelná regulátorem. <<Mód SVĚTLO>>: ovládací jednotka zapne ventilátor poté, co je v místnosti rozsvíceno. Po zhasnutí ventilátor stále běží a je vypnut časovačem s funkcí doběhu za 5 sec min.. Pokud je v místnosti rozsvíceno déle, než 60 min. ventilátor se automaticky vypne. Citlivost čidla je nastavitelná regulátorem. Snímač pohybu: automatické zapnutí ventilátoru v případě, že snímač zaregistruje lidský pohyb v oblasti citlivosti (vzdálenost 5 m, zorný úhel 130 ). Ovládací jednotka vypne ventilátor v době od 5 sec. do 30 min. poté, co čidlo nezaregistruje žádný pohyb.

3 Více-rychlostní spínač CDP-3/5 Spínač je určen k zapínání, vypínání a k nastavení rychlosti více-rychlostních ventilátorů. Instalace pod omítku. Supeň ochrany IP40. Přímé ovládání rychlosti dle diagramu 1 a vypínání/zapínání a ovládání součastně se světlem v místnosti, diagram 2. Instalace: Montáž na zeď v montážní skříńce. Vhodné k montáži ve standadní elektrické skříňce. Elektrická schémata: Ventilátor může být zapnut na jednu ze tří rychlostí, nebo vypnut externím spínačem S, např. CDP-3/5. Ventilátor může být zapnut na jednu ze tří rychlostí externím spínačem, např. CDP-3/5 se současným zapnutím světla v místnosti, nebo může být ventilátor vypnut současně s vypnutím světla. 3

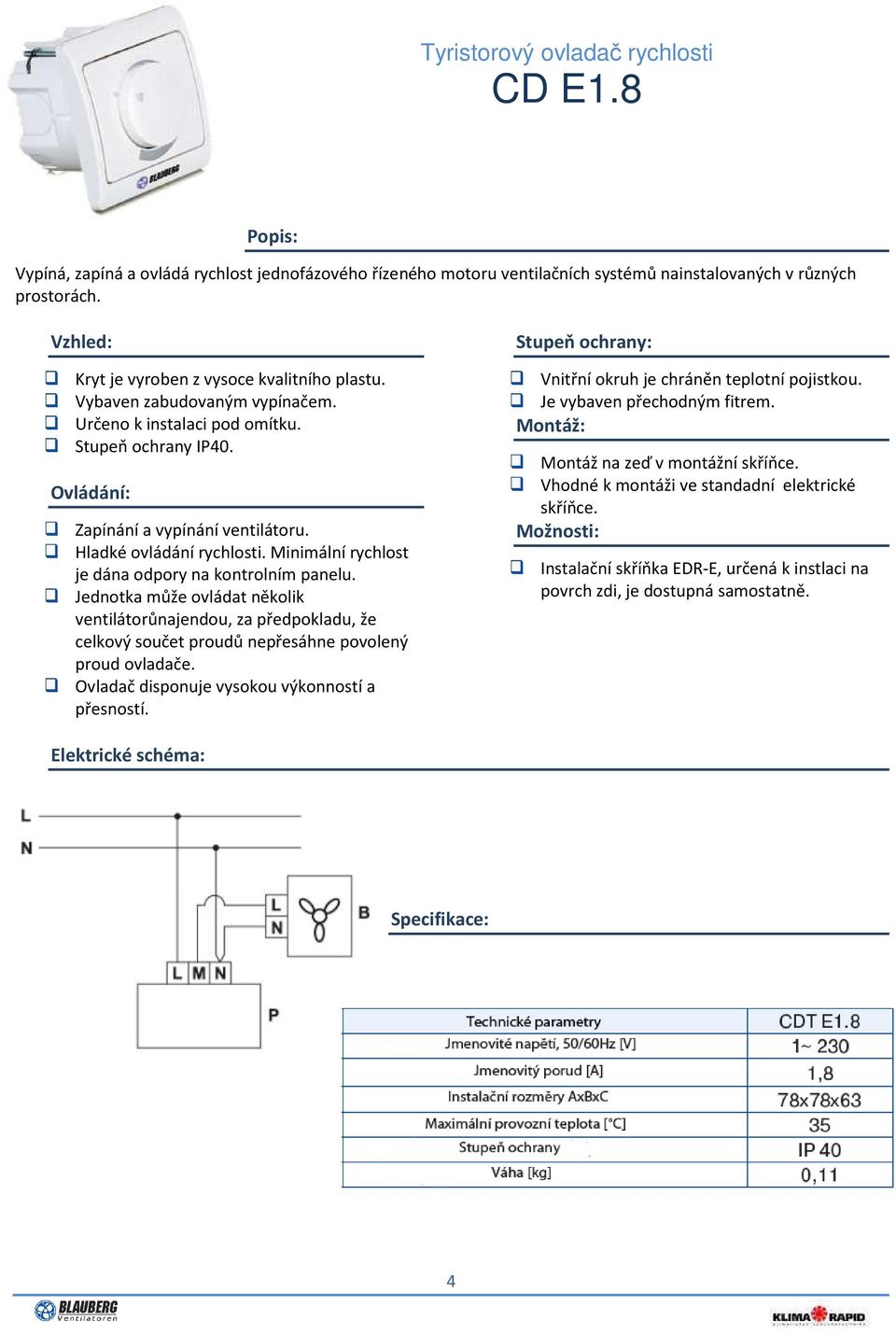

4 Tyristorový ovladač rychlosti CD E1.8 Vypíná, zapíná a ovládá rychlost jednofázového řízeného motoru ventilačních systémů nainstalovaných v různých prostorách. Vybaven zabudovaným vypínačem. Určeno k instalaci pod omítku. Stupeň ochrany IP40. Zapínání a vypínání ventilátoru. Hladké ovládání rychlosti. Minimální rychlost je dána odpory na kontrolním panelu. Jednotka může ovládat několik ventilátorůnajendou, za předpokladu, že celkový součet proudů nepřesáhne povolený proud ovladače. Ovladač disponuje vysokou výkonností a přesností. Stupeň ochrany: Vnitřní okruh je chráněn teplotní pojistkou. Je vybaven přechodným fitrem. Montáž na zeď v montážní skříňce. Vhodné k montáži ve standadní elektrické skříňce. Možnosti: Instalační skříňka EDR-E, určená k instlaci na povrch zdi, je dostupná samostatně. Elektrické schéma: 4

5 Ovladač Rychlosti pro EC motory CDT E/O-10 Použití: Ovladač se používá k zapnutí, vypnutí a k ovládání rychlosti motoru EC s 1-10 V vstupu. Ovladač je vybaven zabudovaným vypínačem. Instalační svorková skříňka je určena k instalaci pod omítku. Stupeň ochrany IP40. Intalace pod omítky vnitřní zdi. Vhodné k montáži do standadtní elektrické skříňky. Možnosti: Intalační krabička EDR-E pro instalaci na povrch zdi je k dostání samostatně. Zapíná a vypíná ventilátor ovládacím kolečkem. Kontrola od minimální po maximální rychlost. Ovladač disponuje vysokou výkonností a přesností. Elektrické schéma: 5

6 Tyristorový ovladač rychlosti CDTE E1.8 Vypíná, zapíná a ovládá rychlost jednofázového řízeného motoru ventilačních systémů nainstalovaných v různých prostorech. Vybaven zabudovaným vypínačem. Vybaven instalační skříňkou. Stupeň ochrany IP40. Zapínání a vypínání ventilátoru. Ovládání ventilátoru pomocí kolečka. Bezproblémové ovládání rychlosti Ovladač má vysokou výkonnost a přesnost. Montáž na zeď. Elektrické schéma: 6

7 Ovladač rychlosti pro EC-motory CDE/O-10 Ovladač se používá k zapnutí, vypnutí a k ovládání rychlosti motoru EC s 1-10 V vstupu. Instalační svorková skříňka je určena k instalaci pod omítku. Stupeň ochrany IP40. Zapíná a vypíná ventilátor ovládacím kolečkem. Kontrola od minimální po maximální rychlost. Ovladač disponuje vysokou výkonností a přesností. Elektrické schéma: Intalace na vnitřní zdi. Vhodné k montáži do standadtní elektrické skříňky. Možnosti: Intalační krabička EDR-E pro instalaci na povrch zdi je k dostání samostatně. 7

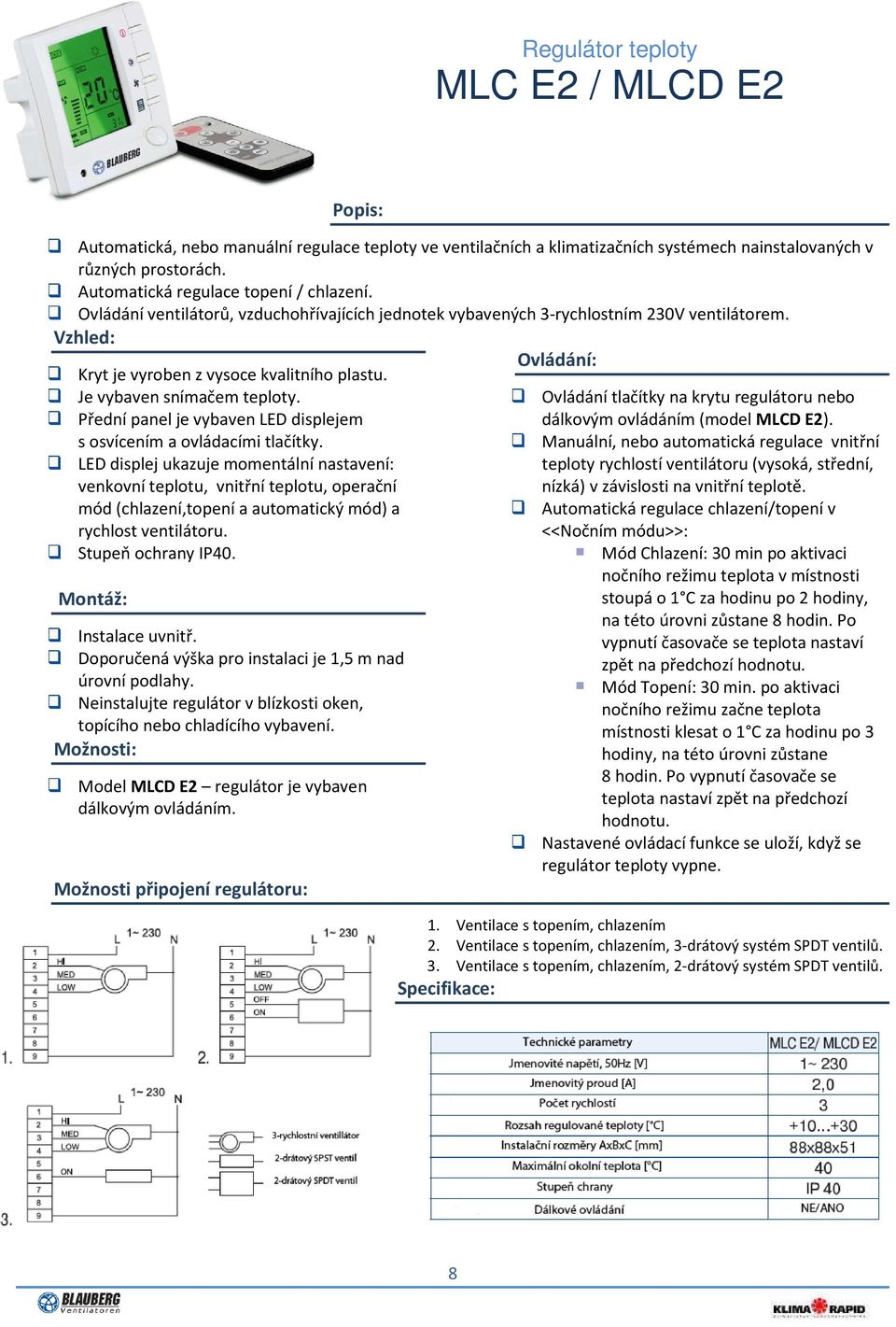

8 Regulátor teploty MLC E2 / MLCD E2 Automatická, nebo manuální regulace teploty ve ventilačních a klimatizačních systémech nainstalovaných v různých prostorách. Automatická regulace topení / chlazení. Ovládání ventilátorů, vzduchohřívajících jednotek vybavených 3-rychlostním 230V ventilátorem. Je vybaven snímačem teploty. Přední panel je vybaven LED displejem s osvícením a ovládacími tlačítky. LED displej ukazuje momentální nastavení: venkovní teplotu, vnitřní teplotu, operační mód (chlazení,topení a automatický mód) a rychlost ventilátoru. Stupeň ochrany IP40. Instalace uvnitř. Doporučená výška pro instalaci je 1,5 m nad úrovní podlahy. Neinstalujte regulátor v blízkosti oken, topícího nebo chladícího vybavení. Možnosti: Model MLCD E2 regulátor je vybaven dálkovým ovládáním. Možnosti připojení regulátoru: Ovládání tlačítky na krytu regulátoru nebo dálkovým ovládáním (model MLCD E2). Manuální, nebo automatická regulace vnitřní teploty rychlostí ventilátoru (vysoká, střední, nízká) v závislosti na vnitřní teplotě. Automatická regulace chlazení/topení v <<Nočním módu>>: Mód Chlazení: 30 min po aktivaci nočního režimu teplota v místnosti stoupá o 1 C za hodinu po 2 hodiny, na této úrovni zůstane 8 hodin. Po vypnutí časovače se teplota nastaví zpět na předchozí hodnotu. Mód Topení: 30 min. po aktivaci nočního režimu začne teplota místnosti klesat o 1 C za hodinu po 3 hodiny, na této úrovni zůstane 8 hodin. Po vypnutí časovače se teplota nastaví zpět na předchozí hodnotu. Nastavené ovládací funkce se uloží, když se regulátor teploty vypne. 1. Ventilace s topením, chlazením 2. Ventilace s topením, chlazením, 3-drátový systém SPDT ventilů. 3. Ventilace s topením, chlazením, 2-drátový systém SPDT ventilů. 8

9 Teplotní regulátory TS E10 Teplotní regulátor se používá k nastavení příjemé vnitřní teploty a k ovládání ventilace, topících a klimatizačních systémů. Přední panel je vybaven regulátorem teploty a boční panel je vybaven spínačem pro výběr režimu. Je dodáván s krytem pro montáž na zeď. Stupeň ochrany IP40. Montáž na vnitřní zeď Doporučená výška pro montáž je 1,5 m ned úrovní podlahy. Neinstalujte regulátor v blízkosti oken, topícího nebo chladícího vybavení. Rozsah regulace teploty od +10do +30 C. Regulátor má 2 operační charaktery (jak teplota klesá, nebo stoupá jsou kontakty uzavřeny, nebo otevřeny) V závislosti na vybraném charakteru operace ventilátor fujguje dokud není dosažena přednastavená teplota, nebo se vypne jakmile je přednastavená teplota dosažena. Možnosti připojení regulátoru: Ventilátor je zapnutý, až do doby, kdy je dosažen teplotní práh nastavený termostatem. Ventilátor je zapnutý, až do doby, kdy je dosažen teplotní práh nastavený termostatem. 9

10 Izolační transformátor AT /12 Nízkonapěťový transformátor se používá pro zajištění bezpečného 12V / 50 Hz napájení rezidenčních ventilátorů s maximálním napětím motoru 16 V(25VA) a maximálním zátěžovým proudem 2 A. Je vybaven ochranou svorkovnicí. Výstupní svorkovnice je navržena pro připojení k 12 V /50 Hz ventilátorům. Stupeň ochrany: Transformátor má ochranu proti přetížení ve formě tepolotní pojistky. S vyjímkou svorkovnice je stupeň ochrany zařízení IP40. Intalace uvnitř do míst, které nejsou pod vlivem vysokých teplot a vlhkosti. Vhodné pro montáž pod omíntku, za falešný strop nebo do výklenku zdi, za předpokladu, že je prostor dostatečne větrán, aby se zabránilo přehřívání. Neinstalujte transformátor nad topící zařízení. Elektrické schéma transformátoru: Q1 externí vypínač zabudovaný do rozvodového systému; XT1 vstup ze svorkovnice a vestavěná teplotní pojistka v ochranné svorkovnici; XF1 zásuvka zabudovaná do rozvodového systému; T1 Transformátor XR2 výstupní vorkovnice pro bezpečné připojení 12 V ventilátoru; B ventilátor s bezpečným 12 V napětím; 10

11 Redukční tranformátor ATK /12 Nízkonapěťový transformátor se používá pro zajištění bezpečného 12V / 50 Hz napájení rezidenčních ventilátorů s maximálním napětím motoru 16 V(25VA) a maximálním zátěžovým proudem 2 A. Neinstalujte transformátor nad topící zařízení. Kompaktní kryt je vyroben z vysoce kvalitního plastu. ATK /12 je vybaven sňůrkovým vypínačem a světelným ukazatelem. Bezpečnost: Transformátor má ochranu proti přetížení ve formě tepolotní pojistkou. Intalace uvnitř v místech, které nejsou pod vlivem vysokých teplot a vlhkosti. Vhodné pro montáž na zeď, za předpokladu, že je prostor dostatečne větrán, aby se zabránilo přehřívání. Elektrické schéma: B ventilátor s bezpečným 12 V napětím; T ochranný transformátor; S externí vypínač; 11

12 Časovač TE/TI 1.5 Snímač HSE/HSI 1.5 LSE/LSI 1.5 IRSE/IRSI 1.5 Časovač s fukcí doběhu TE/TI 1.5 Automatizace domácích ventilátorů. Udržuje ventilátor v běhu po nastavený čas (2 30 min.) po stisknutí tlačítka pro vypnutí ventilátoru. Používá se pro nastevení ventilačního cyklu v koupelnách, WC, kuchyních a v dalších prostorách. Design a Instalace: Kryt je vyroben z vysoce kvalitního plasu. Určeno pro instalaci unvnitř. Stupeň ochrany IP54. Model TE 1.5 dodáván s krytem pro instalaci na zeď Model TI 1.5 dodáván s krytem pro instalalci pod omítku Snímač vlhkosti HSE/HSI 1.5 Automatizace domácích ventilátorů. Po nastavení prahu vlhkosti se při překročení této úrovně automaticky zapíná ventilátor. Vhodné do koupelen, kuchyní, bazénů a dalších vlhkých prostor. Design a Instalace: Kryt je vyroben z vysoce kvalitního plasu. Určeno pro instalaci unvnitř. Stupeň ochrany IP54. Model HSE 1.5 dodáván s krytem pro instalaci na zeď. Model HSI 1.5 dodáván s krytem pro instalalci pod omítku. Fotosenzor s integrovaným časovačem LSE/LSI 1.5 Automatizace domácích ventilátorů. Vhodné do koupelen, WC, kuchyní a do dalších pravidelně obývaných prostor. Integrovaný fotosensor reaguje na změnu úroveň osvětlení v místnosti a automaticky zapíná nebo vybíná ventilaci. Pokud je v místnosti zhasnuto ventilátor stále běží po dobu 2 30 min., dle nastavení časovače, po uplynutí této doby se ventilátor vypne. Design a Instalace: Kryt je vyroben z vysoce kvalitního plasu. Určeno pro instalaci unvnitř. Stupeň ochrany IP54. Model LSE 1.5 dodáván s krytem pro instalaci na zeď. Model LSI 1.5 dodáván s krytem pro instalalci pod omítku. Pohybový senzor s časovačem IRSE/IRSI 1.5 Automatizace domácích ventilátorů. Vhodné do koupelen, WC, kuchyní a do dalších pravidelně obývaných prostor. Integrovaný infra červený senzor reaguje na pohyb, který zaregistruje v oblasti citlivosti, a uvede ventilaci do chodu. Pokud je v místnosti zhasnuto ventilátor stále běží po dobu 2 30 min., dle nastavení časovače, po uplynutí této doby se ventilátor vypne. Design a Instalace: Kryt je vyroben z vysoce kvalitního plasu. Určeno pro instalaci unvnitř. Stupeň ochrany IP54. Model IRSE 1.5 dodáván s krytem pro instalaci na zeď. Model LSI 1.5 dodáván s krytem pro instalalci pod omítku. 12

13 Elektrické schéma: B Ventilátor; S Externí sppínač; T Senzor; 13
