1 Čerpadlo ponorné 1000 W R PROTECOR CP-1000

2 obr.1 6 PROTECOR 5 obr A - nejvyšší úroveň hladiny pro sepnutí plováku B - nejnižší úroveň hladiny pro vypnutí plováku C - aretace přívodního kabelu L - možnost nastavení přívodního kabelu k plovákovému spínači obr ) rukojeť (upevňovací oko) 2) plovákový spínač 3) sací koš 4) plášť čerpadla 5) výstupní hrdlo G1 6) přívodní kabel 2 Pozn. množství přepravované vody je závislé na výšce a průměru hadice. Obsah dodávky - Ponorné čerpadlo - Návod k použití

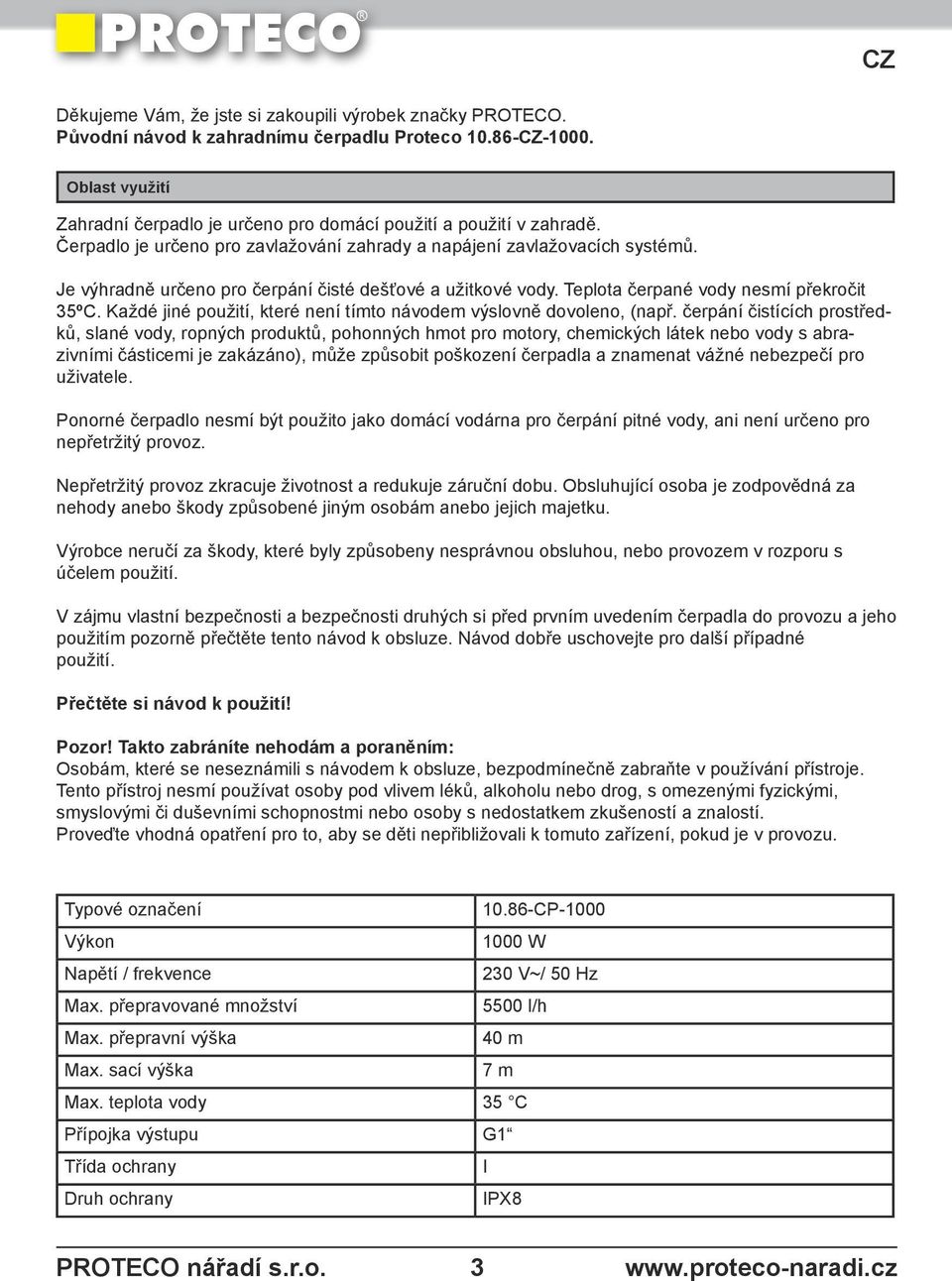

3 Děkujeme Vám, že jste si zakoupili výrobek značky PROTECO. Původní návod k zahradnímu čerpadlu Proteco Oblast využití Zahradní čerpadlo je určeno pro domácí použití a použití v zahradě. Čerpadlo je určeno pro zavlažování zahrady a napájení zavlažovacích systémů. Je výhradně určeno pro čerpání čisté dešťové a užitkové vody. Teplota čerpané vody nesmí překročit 35ºC. Každé jiné použití, které není tímto návodem výslovně dovoleno, (např. čerpání čistících prostředků, slané vody, ropných produktů, pohonných hmot pro motory, chemických látek nebo vody s abrazivními částicemi je zakázáno), může způsobit poškození čerpadla a znamenat vážné nebezpečí pro uživatele. Ponorné čerpadlo nesmí být použito jako domácí vodárna pro čerpání pitné vody, ani není určeno pro nepřetržitý provoz. Nepřetržitý provoz zkracuje životnost a redukuje záruční dobu. Obsluhující osoba je zodpovědná za nehody anebo škody způsobené jiným osobám anebo jejich majetku. Výrobce neručí za škody, které byly způsobeny nesprávnou obsluhou, nebo provozem v rozporu s účelem použití. V zájmu vlastní bezpečnosti a bezpečnosti druhých si před prvním uvedením čerpadla do provozu a jeho použitím pozorně přečtěte tento návod k obsluze. Návod dobře uschovejte pro další případné použití. Přečtěte si návod k použití! Pozor! Takto zabráníte nehodám a poraněním: Osobám, které se neseznámili s návodem k obsluze, bezpodmínečně zabraňte v používání přístroje. Tento přístroj nesmí používat osoby pod vlivem léků, alkoholu nebo drog, s omezenými fyzickými, smyslovými či duševními schopnostmi nebo osoby s nedostatkem zkušeností a znalostí. Proveďte vhodná opatření pro to, aby se děti nepřibližovali k tomuto zařízení, pokud je v provozu. Typové označení CP-1000 Výkon 1000 W Napětí / frekvence 230 V~/ 50 Hz Max. přepravované množství 5500 l/h Max. přepravní výška 40 m Max. sací výška 7 m Max. teplota vody 35 C Přípojka výstupu G1 Třída ochrany I Druh ochrany IPX8 3

4 Všeobecné bezpečnostní pokyny Nepoužívejte tento přístroj v blízkosti zápalných tekutin anebo plynů. Existuje nebezpečí požáru nebo exploze. Čerpání agresivních, abrazivních, leptavých, hořlavých (např. pohonné hmoty pro motory) anebo výbušných tekutin, ropných produktů, slané vody, čisticích prostředků, rozpouštědel, fekálií a potravinářských tekutin, není dovoleno. Teplota čerpané vody nesmí překročit 35 C. Nepracujte se zařízením poškozeným, neúplným anebo přestavěným bez souhlasu výrobce. Pokud si nejste jisti, nechte před uvedením do provozu zkontrolovat odborníkem, zda je zásuvka, ke které bude přístroj připojen, napojena na požadované ochranné prvky. Dohlížejte na přístroj během jeho provozu. Nachází-li se osoby v čerpané vodě, přístroj nesmí být v provozu a musí být vytažená vidlice přívodního kabelu ze zásuvky! Dbejte na to, že čerpadlo není vhodné pro trvalý provoz (např. pro vodní toky v zahradních jezírcích). Pravidelně kontrolujte čerpadlo s ohledem na jeho bezvadnou funkci. Při jakémkoliv nestandardním chodu jej okamžitě vypněte, odpojte zástrčku ze zásuvky a pokuste se zjistit příčinu. Při zjištění jakékoliv závady v záruční době se nepokoušejte přístroj opravovat, ale předejte jej k reklamaci. Dbejte na to, že se v tomto zařízení používají maziva, která za jistých okolností mohou sáknout a způsobit tak znečištění. Nepoužívejte toto čerpadlo v zahradních jezírcích s rybami anebo se vzácnými rostlinami. Nenoste anebo neupevňujte přístroj za přívodní kabel anebo za tlakové vedení! Pokud je v čerpadlo ve vodě chraňte jej před mrazem!! Nepouštějte čerpadlo bez vody!! Používejte pouze originální příslušenství a neprovádějte žádné přestavby, nebo úpravy na tomto zařízení. Veškeré opravy v záruční době je oprávněno provádět pouze autorizované servisní středisko. Elektrická bezpečnost: Pozor! Předcházejte úrazu elektrickým proudem. Při provozu tohoto přístroje, musí být po jeho instalaci síťová zásuvka volně přístupná. Předtím, než uvedete Vaše nové čerpadlo do provozu, nechte odborně zkontrolovat: - Provedení elektrické instalace. - Vybavení přívodu nulovacím vodičem, zapojení a funkčnost proudového chrániče. - Je třeba zajistit ochranu elektrických zásuvkových spojení před vodou a vlhkem. Je nutné umístit zástrčková spojení tak, aby nemohlo dojít k jejich zaplavení. Síťové napětí musí souhlasit s údaji na typovém štítku. Čerpadlo připojujte pouze přes proudový chránič o hodnotě 30mA. Před každým použitím překontrolujte přívodní kabel, plovák a kabel k plovákovému spínači, zda není poškozený. Nikdy nepřipojujte poškozený přívodní kabel do zásuvky!! Nikdy se nepokoušejte poškozený kabel opravovat!! 4

5 Nepoužívejte kabel k vytahování vidlice ze zásuvky. Chraňte přívodní kabel před vysokou teplotou, rozpouštědly mazivy a jakýmkoli mechanickým poškozením. Nenoste, ani neupevňujte čerpadlo za přívodní kabel. Nikdy nepřipojujte čerpadlo přes adaptéry nebo rozdvojky!! Pokud čerpadlo nepoužíváte při pracovních přestávkách, při odstávce nebo údržbě, vždy odpojte vidlici ze zásuvky. Průřez vodiče prodlužovacího kabelu musí činit minimálně 1,5 mm². Nikdy nepřipojujte k přívodu, který je bez ochranného nulovacího vodiče!! Zahradní čerpadlo spouštějte po připojení výtlačné větve a po ponoření do vody a jeho řádném odvzdušnění! Instalace Zkontrolujte, zda není poškozen přívodní kabel a kabel k plovákovému spínači, zda není poškozeno těleso čerpadla. Přezkoušejte funkci plovákového spínače. Nainstalujte na výtlačné hrdlo hadici. Připevněte na závěsné oko lano nebo řetízek (nepoužívejte závěsné prvky z přírodních nebo korodujících materiálů). Uvedení do provozu Před ponořením do vody a uvedením do provozu zkontrolujte : zda je čerpadlo bezpečně zavěšeno za závěsné oko, zda nejsou ucpány nasávací otvory koše, zda je řádně namontováno výtlačné potrubí, zda je přívodní kabel v bezvadném stavu, zda je síťová zásuvka na takovém místě, kde nemůže být za žádných okolností zaplavena vodou. Nádrž musí mít takový průměr, aby byl umožněn volný pohyb plováku (obr.2). Nikdy neblokujte plovák v sepnutém stavu. Při poklesu hladiny pod bezpečnou úroveň musí plovák čerpadlo vždy vypnout (obr.2). Čerpadlo nesmí být spuštěno bez vody! Síťové připojení Před připojením zkontrolujte, zda napětí a frekvence sítě 230V ~50Hz odpovídá údajům na štítku čerpadla. Zkontrolujte stav síťové zásuvky, zda je dostatečně jištěna pojistkou (nejméně 10A) a proudovým chráničem 30 ma. Přesvědčte se, že se do zásuvky nemůže v žádném případě dostat vlhkost nebo voda. Spuštění čerpadla Ponořte čerpadlo do vody a počkejte cca 1 min, aby došlo k jeho zaplavení. Zasuňte vidlici přívodního kabelu do síťové zásuvky. 5

6 Možné závady a jejich odstranění ZÁVADA MOŽNÁ PŘÍČINA ODSTRANĚNÍ čerpadlo nevypíná plovákový spínač nemůže klesnout čerpadlo správně ustavte do nádrže čerpadlo běží, ale nečerpá vodu výstupní potrubí je uzavřeno přeložená nebo zdeformovaná hadice zkontrolujte výstupní potrubí a jeho průchodnost čerpadlo náhle vypne a nejde spustit v turbíně je vzduch neprůchozí sací koš čerpadlo je přehřáté tepelná ochrana odpojila motor přerušený přívod proudu zkontrolujte, zda je čerpadlo odvzdušněno zkontrolujte sací koš zkontrolujte teplotu čerpané vody (max. 35 C) zkontrolujte zda je sací koš plně průchozí nechte čerpadlo vychladnout zkontrolujte přívodní kabel a jistící prvky Údržba Před jakoukoliv prací na čerpadle, vytáhněte síťovou zástrčku. Existuje nebezpečí úrazu el. proudem. Čištění Čerpadlo nevyžaduje zvláštní údržbu. V případě ucpání sacího koše nečistoty ihned odstraňte, aby nedošlo k běhu čerpadla na sucho. SKLADOVÁNÍ Čerpadlo uložte vyčištěné na suchém místě, mimo dosah dětí a nepovolaných osob. LIKVIDACE Po ukončení životnosti přístroj, příslušenství a obal odevzdejte v souladu s požadavky na ochranu životního prostředí do recyklační sběrny. Elektrické přístroje nepatří do komunálního odpadu. Evidenční číslo výrobce: 02355/05-E Na tento přístroj poskytujeme záruku 2 roky. Pro firemní použití a pro náhradní přístroje získané výměnou vadného přístroje za nový, platí zkrácená záruční doba 12 měsíců, dle zákonných ustanovení. Škody, které byly způsobeny přirozeným opotřebením, přetížením anebo neodbornou obsluhou, jsou ze záruky vyloučeny. Určité konstrukční části podléhají jejich běžnému opotřebení a jsou proto ze záruky vyloučeny. Záruka se zejména neposkytuje tehdy, je-li čerpána voda s abrazivními materiály (písek) nebo agresivní 6

7 kapaliny, dále při nedodržování návodu k obsluze anebo neoprávněném zásahu do čerpadla v záruční době. Předpokladem pro poskytnutí záručního plnění je také to, že byly dodrženy v návodu uvedené pokyny pro čištění a údržbu. Škody, které vznikly v důsledku závad materiálu anebo chyb výrobce, budou bezplatně odstraněny náhradní dodávkou nebo opravou. Konstrukční a technické změny mohou být v průběhu dalšího vývoje provedeny bez oznámení předem. Všechny míry, pokyny a údaje tohoto návodu k obsluze jsou proto udané bez záruky. Právní nároky, které se na základě tohoto návodu k obsluze stanovují, nelze proto uplatnit. 7

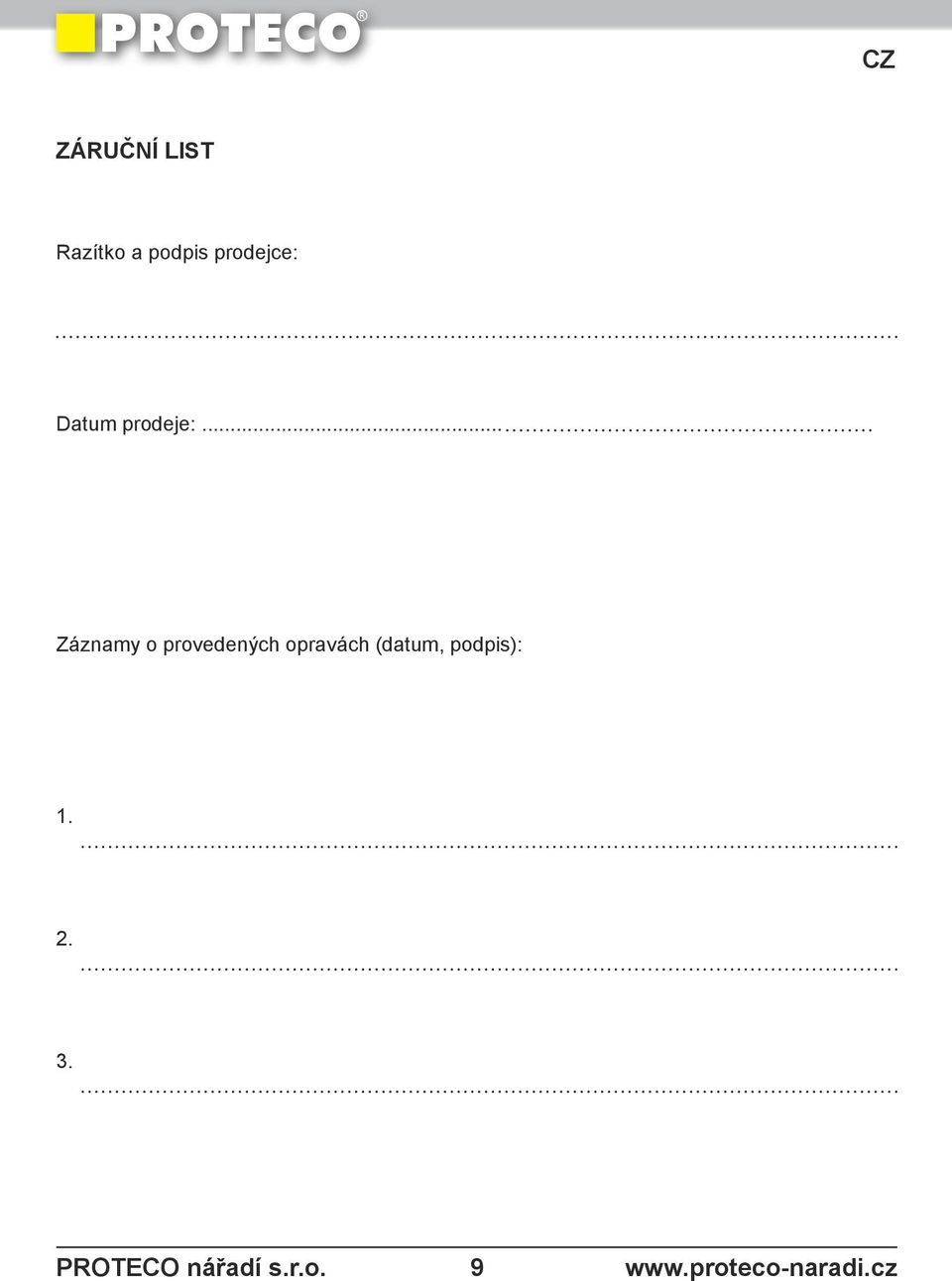

8 ZÁRUČNÍ LIST Razítko a podpis prodejce: Datum prodeje:... Záznamy o provedených opravách (datum, podpis):

9 Výrobce: Provozovna: Podbřezí 63, PROTECOR
