DOMIproject C 24 Závěsný plynový kotel s průtokovým ohřevem TUV v bitermickém výměníku (C - komín)

Transkript

1 ROZMĚRY A PŘÍPOJKY Legenda 1 Výstup do topného okruhu 2 Výstup užitkové vody 3 Vstup plynu 4 Vstup užitkové vody 5 Vratná větev topení 6 Vývod pojistného ventilu CHARAKTERISTIKA Řada DOMIproject C představuje kotel o výkonu 7,0-23,5 kw, s vysokou účinností 91 %, třídou NOx 3, v klasickém komínovém provedení s otevřenou spalovací komorou. Možnost interní/externí instalace se speciálním kitem až do -5 C, elektrické krytí IPX5D. Slouží k vytápění a průtokovému ohřevu teplé užitkové vody (TUV) v bitermickém výměníku s vysokým výkonem dodávky při T 25 C až 13,4 l/min. Palivem je zemní plyn nebo zkapalněný propan (nastavitelné při instalaci), řízení zajišťuje moderní kontrolní mikroprocesorový systém s PID modulací a komunikací OpenTherm. Easy to use analogové ovládání je skutečně snadné, stejně jako čitelná signalizace provozních stavů LED diodami. Těleso kotle tvoří měděný bitermický lamelový výměník chráněný speciálním aluminiovým nátěrem, jehož zvláštní forma umožňuje zvýšenou účinnost výměny za všech provozních podmínek s minimalizovaným zanášením. Kompletní vedení spalin je speciálně antikorozně ošetřeno. 11 rampový nerezový hořák z AISI 304 je vybavený elektronickým zapalováním s kontrolou plamene a ionizace. Kotel je dále vybaven čerpadlem s nastavitelnými otáčkami s integrovaným hydroblokem, 6 l expanzní nádobou, pojistným ventilem, termostatem spalin, presostatem vody, čidly teploty a bezpečnostním termostatem. Mikroprocesorový auto-diagnostický systém (22 monitorovaných parametrů, 16 programovatelných parametrů) zajišťuje automatický provoz s mnoha ochrannými funkcemi (anti-legionella, protimrazová, řízený doběh čerpadla, antiblokace, přehřátí výměníku, ). Výkon užitkového okruhu se reguluje automaticky k zajištění pohodlného a úsporného provozu slouží volitelný režim Eco/Comfort. Uživatelsky lze nastavit požadované parametry vytápění, ohřevu TUV a časových režimů též pomocí dálkového ovládání ROMEO s komunikací OpenTherm, které je volitelné, ale jehož instalaci doporučujeme. VŠEOBECNÁ UPOZORNĚNÍ Tento kotel se smí používat pouze k účelu, ke kterému je výslovně určen. Musí být připojen k systému vytápění a/nebo rozvodu TUV, v souladu s jeho užitnými vlastnostmi. Každé jiné použití se považuje za nevhodné. INSTALACI KOTLE SMÍ PROVÉST POUZE V SOULADU SE VŠEMI POKYNY UVEDENÝMI V MONTÁŽNÍM NÁVODU, PLATNÝMI ZÁKONNÝMI USTANOVENÍMI, PŘEDPISY NOREM UNI A CEI A PŘÍPADNÝMI MÍSTNÍMI NORMAMI A OBECNĚ PLATNÝMI TECHNICKÝMI PŘEDPISY. Projekční podklady DOMIproject C24 1

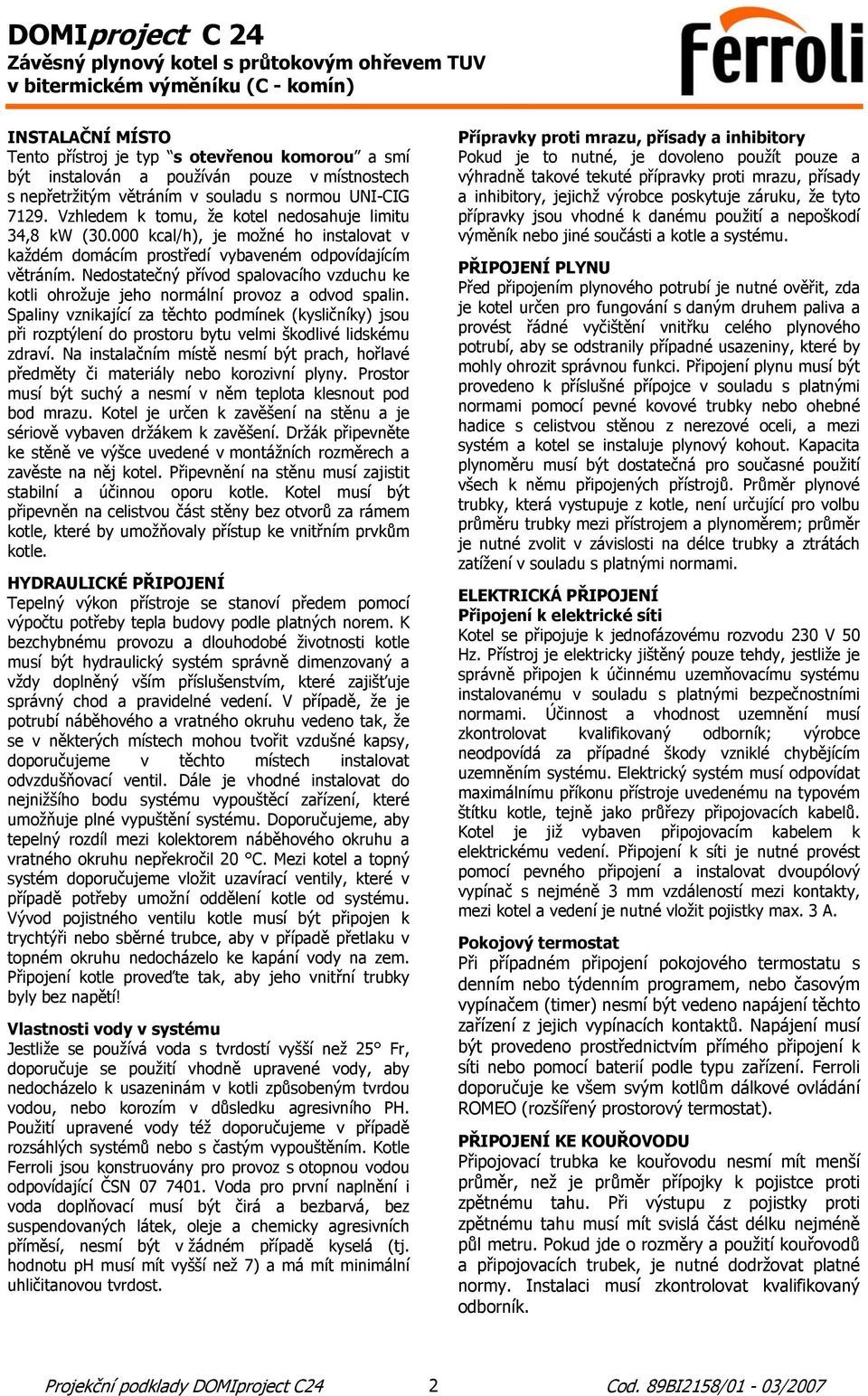

2 INSTALAČNÍ MÍSTO Tento přístroj je typ s otevřenou komorou a smí být instalován a používán pouze v místnostech s nepřetržitým větráním v souladu s normou UNI-CIG Vzhledem k tomu, že kotel nedosahuje limitu 34,8 kw ( kcal/h), je možné ho instalovat v každém domácím prostředí vybaveném odpovídajícím větráním. Nedostatečný přívod spalovacího vzduchu ke kotli ohrožuje jeho normální provoz a odvod spalin. Spaliny vznikající za těchto podmínek (kysličníky) jsou při rozptýlení do prostoru bytu velmi škodlivé lidskému zdraví. Na instalačním místě nesmí být prach, hořlavé předměty či materiály nebo korozivní plyny. Prostor musí být suchý a nesmí v něm teplota klesnout pod bod mrazu. Kotel je určen k zavěšení na stěnu a je sériově vybaven držákem k zavěšení. Držák připevněte ke stěně ve výšce uvedené v montážních rozměrech a zavěste na něj kotel. Připevnění na stěnu musí zajistit stabilní a účinnou oporu kotle. Kotel musí být připevněn na celistvou část stěny bez otvorů za rámem kotle, které by umožňovaly přístup ke vnitřním prvkům kotle. HYDRAULICKÉ PŘIPOJENÍ Tepelný výkon přístroje se stanoví předem pomocí výpočtu potřeby tepla budovy podle platných norem. K bezchybnému provozu a dlouhodobé životnosti kotle musí být hydraulický systém správně dimenzovaný a vždy doplněný vším příslušenstvím, které zajišťuje správný chod a pravidelné vedení. V případě, že je potrubí náběhového a vratného okruhu vedeno tak, že se v některých místech mohou tvořit vzdušné kapsy, doporučujeme v těchto místech instalovat odvzdušňovací ventil. Dále je vhodné instalovat do nejnižšího bodu systému vypouštěcí zařízení, které umožňuje plné vypuštění systému. Doporučujeme, aby tepelný rozdíl mezi kolektorem náběhového okruhu a vratného okruhu nepřekročil 20 C. Mezi kotel a topný systém doporučujeme vložit uzavírací ventily, které v případě potřeby umožní oddělení kotle od systému. Vývod pojistného ventilu kotle musí být připojen k trychtýři nebo sběrné trubce, aby v případě přetlaku v topném okruhu nedocházelo ke kapání vody na zem. Připojení kotle proveďte tak, aby jeho vnitřní trubky byly bez napětí! Vlastnosti vody v systému Jestliže se používá voda s tvrdostí vyšší než 25 Fr, doporučuje se použití vhodně upravené vody, aby nedocházelo k usazeninám v kotli způsobeným tvrdou vodou, nebo korozím v důsledku agresivního PH. Použití upravené vody též doporučujeme v případě rozsáhlých systémů nebo s častým vypouštěním. Kotle Ferroli jsou konstruovány pro provoz s otopnou vodou odpovídající ČSN Voda pro první naplnění i voda doplňovací musí být čirá a bezbarvá, bez suspendovaných látek, oleje a chemicky agresivních příměsí, nesmí být v žádném případě kyselá (tj. hodnotu ph musí mít vyšší než 7) a má mít minimální uhličitanovou tvrdost. Přípravky proti mrazu, přísady a inhibitory Pokud je to nutné, je dovoleno použít pouze a výhradně takové tekuté přípravky proti mrazu, přísady a inhibitory, jejichž výrobce poskytuje záruku, že tyto přípravky jsou vhodné k danému použití a nepoškodí výměník nebo jiné součásti a kotle a systému. PŘIPOJENÍ PLYNU Před připojením plynového potrubí je nutné ověřit, zda je kotel určen pro fungování s daným druhem paliva a provést řádné vyčištění vnitřku celého plynového potrubí, aby se odstranily případné usazeniny, které by mohly ohrozit správnou funkci. Připojení plynu musí být provedeno k příslušné přípojce v souladu s platnými normami pomocí pevné kovové trubky nebo ohebné hadice s celistvou stěnou z nerezové oceli, a mezi systém a kotel se instaluje plynový kohout. Kapacita plynoměru musí být dostatečná pro současné použití všech k němu připojených přístrojů. Průměr plynové trubky, která vystupuje z kotle, není určující pro volbu průměru trubky mezi přístrojem a plynoměrem; průměr je nutné zvolit v závislosti na délce trubky a ztrátách zatížení v souladu s platnými normami. ELEKTRICKÁ PŘIPOJENÍ Připojení k elektrické síti Kotel se připojuje k jednofázovému rozvodu 230 V 50 Hz. Přístroj je elektricky jištěný pouze tehdy, jestliže je správně připojen k účinnému uzemňovacímu systému instalovanému v souladu s platnými bezpečnostními normami. Účinnost a vhodnost uzemnění musí zkontrolovat kvalifikovaný odborník; výrobce neodpovídá za případné škody vzniklé chybějícím uzemněním systému. Elektrický systém musí odpovídat maximálnímu příkonu přístroje uvedenému na typovém štítku kotle, tejně jako průřezy připojovacích kabelů. Kotel je již vybaven připojovacím kabelem k elektrickému vedení. Připojení k síti je nutné provést pomocí pevného připojení a instalovat dvoupólový vypínač s nejméně 3 mm vzdáleností mezi kontakty, mezi kotel a vedení je nutné vložit pojistky max. 3 A. Pokojový termostat Při případném připojení pokojového termostatu s denním nebo týdenním programem, nebo časovým vypínačem (timer) nesmí být vedeno napájení těchto zařízení z jejich vypínacích kontaktů. Napájení musí být provedeno prostřednictvím přímého připojení k síti nebo pomocí baterií podle typu zařízení. Ferroli doporučuje ke všem svým kotlům dálkové ovládání ROMEO (rozšířený prostorový termostat). PŘIPOJENÍ KE KOUŘOVODU Připojovací trubka ke kouřovodu nesmí mít menší průměr, než je průměr přípojky k pojistce proti zpětnému tahu. Při výstupu z pojistky proti zpětnému tahu musí mít svislá část délku nejméně půl metru. Pokud jde o rozměry a použití kouřovodů a připojovacích trubek, je nutné dodržovat platné normy. Instalaci musí zkontrolovat kvalifikovaný odborník. Projekční podklady DOMIproject C24 2

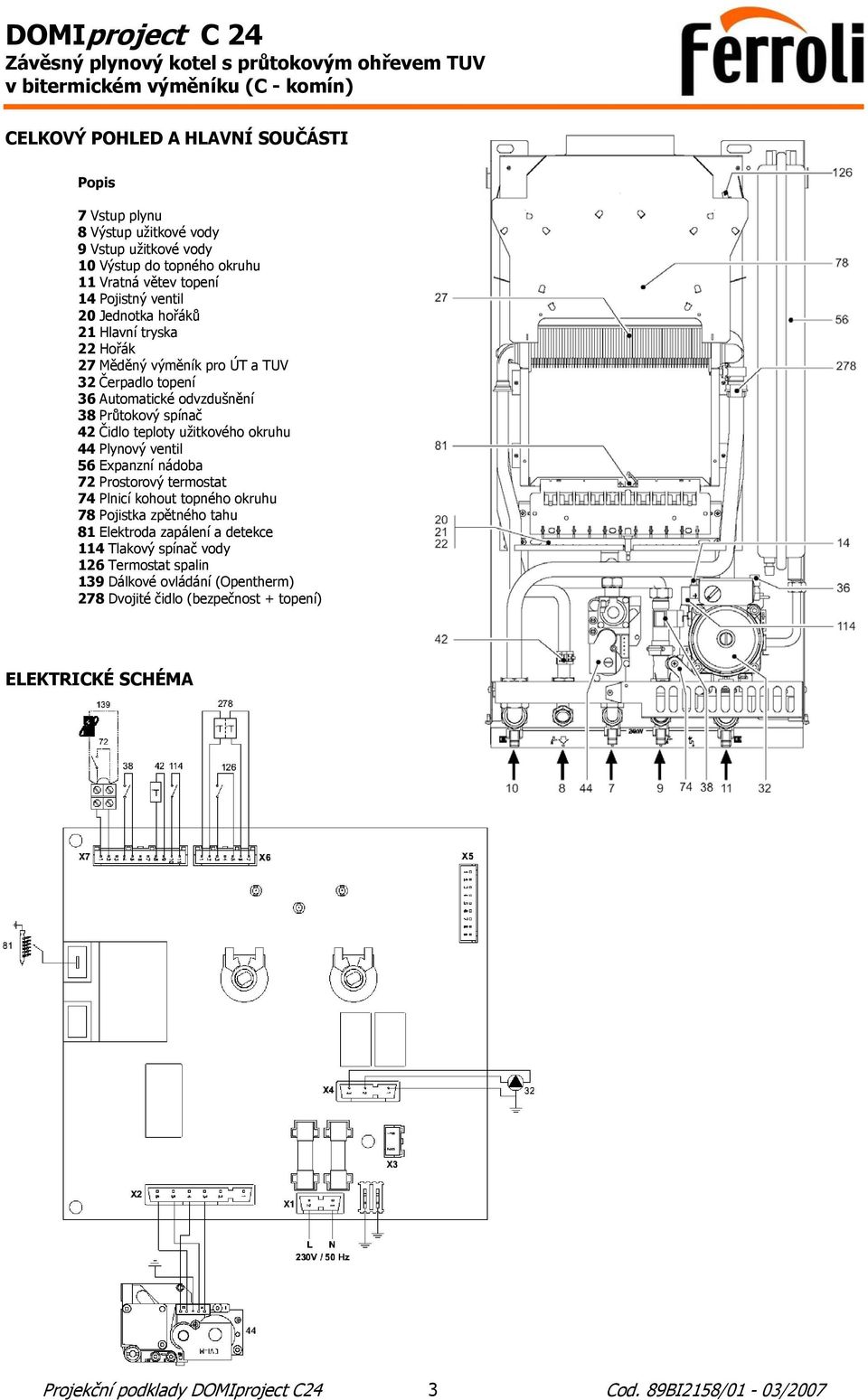

3 CELKOVÝ POHLED A HLAVNÍ SOUČÁSTI Popis 7 Vstup plynu 8 Výstup užitkové vody 9 Vstup užitkové vody 10 Výstup do topného okruhu 11 Vratná větev topení 14 Pojistný ventil 20 Jednotka hořáků 21 Hlavní tryska 22 Hořák 27 Měděný výměník pro ÚT a TUV 32 Čerpadlo topení 36 Automatické odvzdušnění 38 Průtokový spínač 42 Čidlo teploty užitkového okruhu 44 Plynový ventil 56 Expanzní nádoba 72 Prostorový termostat 74 Plnicí kohout topného okruhu 78 Pojistka zpětného tahu 81 Elektroda zapálení a detekce 114 Tlakový spínač vody 126 Termostat spalin 139 Dálkové ovládání (Opentherm) 278 Dvojité čidlo (bezpečnost + topení) ELEKTRICKÉ SCHÉMA Projekční podklady DOMIproject C24 3

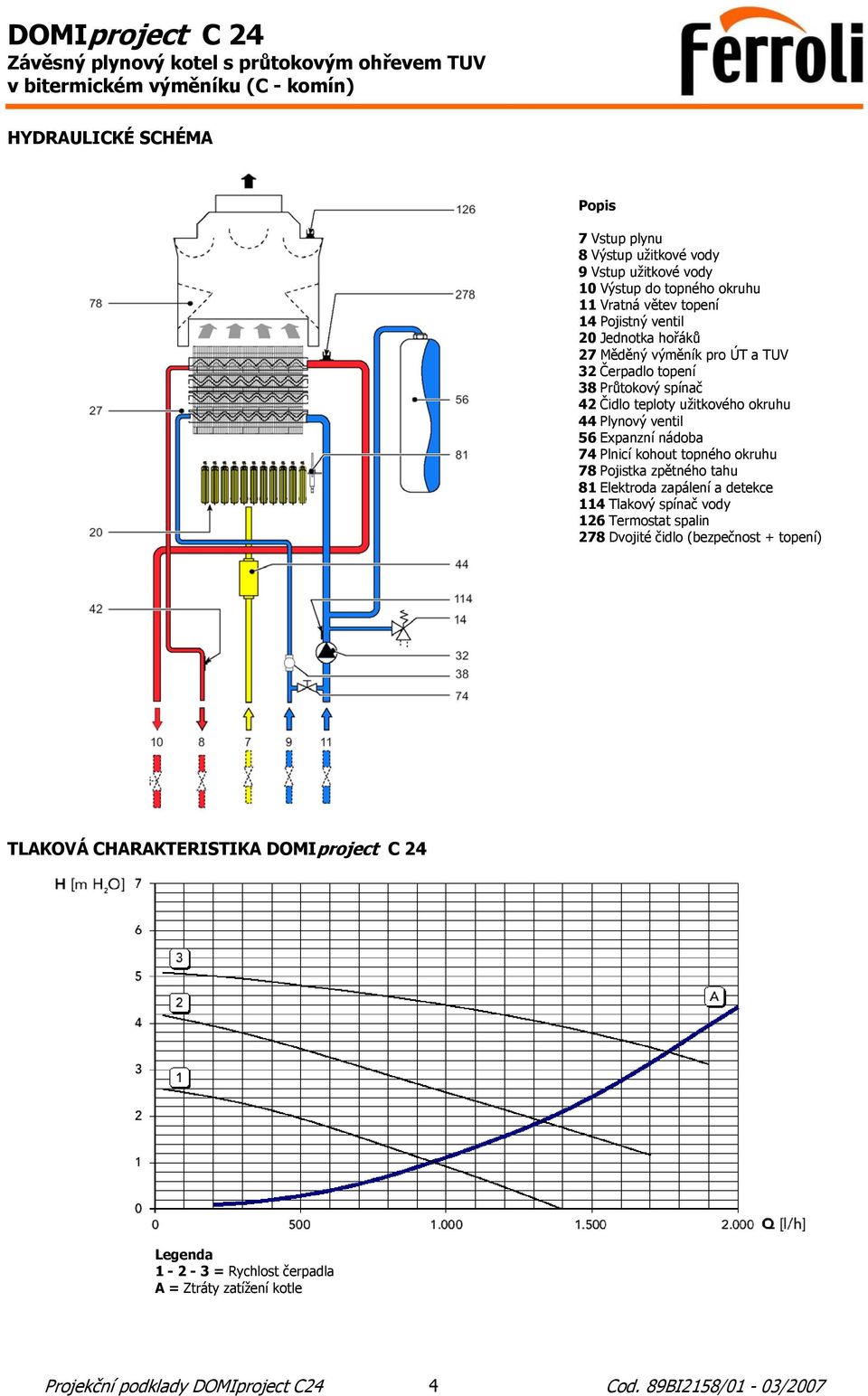

4 HYDRAULICKÉ SCHÉMA Popis 7 Vstup plynu 8 Výstup užitkové vody 9 Vstup užitkové vody 10 Výstup do topného okruhu 11 Vratná větev topení 14 Pojistný ventil 20 Jednotka hořáků 27 Měděný výměník pro ÚT a TUV 32 Čerpadlo topení 38 Průtokový spínač 42 Čidlo teploty užitkového okruhu 44 Plynový ventil 56 Expanzní nádoba 74 Plnicí kohout topného okruhu 78 Pojistka zpětného tahu 81 Elektroda zapálení a detekce 114 Tlakový spínač vody 126 Termostat spalin 278 Dvojité čidlo (bezpečnost + topení) TLAKOVÁ CHARAKTERISTIKA DOMIproject C 24 Legenda = Rychlost čerpadla A = Ztráty zatížení kotle Projekční podklady DOMIproject C24 4

5 TECHNICKÁ DATA DOMIproject C 24 Tepelný výkon Pmax Pmin Tepelný příkon max. kw 25,8 8,3 Užitný tepelný výkon topení (80 60 o C) kw 23,5 7,0 Tepelný výkon pro ohřev TUV kw 23,5 7,0 Účinnost kotle (80 60 C) % 91,0 85,0 Účinnost kotle 30% (50 C) % 89,6 Energetická třída 92/42 EEC Třída NOx 3 Připojení plynu Pmax Pmin Rozměr trysek pro ZP (G20) n x mm 11 x 1,35 Připojovací tlak pro ZP (G20) mbar 20 Tlak plynu na hořáku - ZP (G20) mbar 17,5 2,2 Max. spotřeba plynu - ZP (G20) m 3 /hod 2,73 0,88 Rozměr trysek pro Propan (G31) n x mm 11 x 0,79 Připojovací tlak pro Propan (G31) mbar 37 Tlak plynu na hořáku - Propan (G31) mbar 35,0 5,0 Max. spotřeba plynu - Propan (G31) kg/hod 2,00 0,65 Topení Max. nastavení teploty otopné vody o C 90 Max. provozní přetlak topného systému bar 3 Min. provozní přetlak topného systému bar 0,8 Objem expanzní nádoby litr 6 Přetlak tlakové nádoby ÚT bar 1 Objem vody v kotli litr 0,8 Ohřev TUV Max. provozní přetlak TUV bar 9 Min. provozní přetlak TUV bar 0,25 Objem TUV v užitkovém okruhu litr 0,3 Měrný průtok TUV t=25 o C litr/min 13,4 Měrný průtok TUV t=30 o C litr/min 11,2 Rozměry, hmotnost a připojení Výška x Šířka x Hloubka mm 700 x 400 x 230 Komín mm 130 Hmotnost kg 25 Připojení plynu palce ½ Připojení otopné vody palce ¾ Připojení TUV palce ½ Elektrické připojení Max. elektrický příkon W 80 Max. elektrický příkon TUV W 15 Napájecí napětí / frekvence V/Hz 230/50 Třída elektrického krytí IP X5D Parametry spalování Pmax Pmin Účinnost spalování % 92,4 87,5 Ztráty ohniště a hořáku ON % 7,6 12,5 Ztráty ohniště a hořáku OFF % 0,47 Ztráty spalovací komory ON Pmax % 1,4 Teplota spalin C Množství spalin kg/hod 63,6 57,3 CO 2 % 5,9 2,0 CO O 2 = 0% mg/kwh 85,0 94,0 CO O 2 = 0% vážený průměr mg/kwh 60,0 NOX O 2 = 0% mg/kwh 220,0 112,0 NOX O 2 = 0% vážený průměr mg/kwh 122,0 Minimální tah pascal 4,0 Maximální ztráta komína pascal - Projekční podklady DOMIproject C24 5
