1 PROJEKČNÍ PODKLADY ENERGY TOP B, W

2 ROZMĚRY A PŘÍPOJKY ENERGY TOP W Legenda: 1 Náběhový okruh vytápěni 1 ½ 2 Zpátečka okruhu vytápění 1 ½ 3 Vstup plynu ¾

3 ENERGY TOP B ENERGY TOP B Legenda: 1 Náběhový okruh vytápěni DN Zpátečka okruhu vytápění DN Vývod kondenzátu Ǿ 40 mm 4 Výstup spalin Ǿ 80 mm 5 Vstup plynu DN 65 ENERGY TOP B

4 CHARAKTERISTIKA Tepelný generátor pro instalace, jak v interiéru, tak na venkovních částečně chráněných místech (do teploty až - 5 C) pro vytápění z topné centrály s nejvyšší možnou účinností a nejnižšími emisemi škodlivin (čtyřhvězdičkové značení 4 dle Směrnice 92/42 EHS, třída škodlivin 5 podle normy UNI EN 297/A5).Kondenzační kotel s nuceným odtahem spalin. Plynulá modulace výkonu. Spirálový trubkový výměník z hliníkové slitiny s nízkými hydraulickými ztrátami umožňující provoz na zvýšených T (max. 40 C). Mixování spalovací směsi vzduchu a plynu ventilátorem s nastavitelnými otáčkami. Zařízení je konstruováno pro provoz v kaskádě (Certifikát ISPESL) s plynulým ovládáním modulace výkonu generátoru počínaje minimálním výkonem jednoho hořáku a konče úhrnem maximálních výkonů všech hořáků kotlů zařazených v kaskádě. Tepelná účinnost T C rovnající se 98,0% (Pmax) a 98,5% (Pmin), T C rovnající se hodnotě 106,0% (Pmax) a 107,5%(Pmin). Redukované zatížení T C rovnající se 109,0% (stejně Pmax jako Pmin). Elektronické zapalování s kontrolou ionizace plamene. Oběhové čerpadlo UT ve volitelných třech rychlostech s antiblokační funkcí. Uzavíracího kohoutu přívodu vody, uzavíracího kohoutu zpátečky, zpětný ventil a pojistný ventil. Mikroprocesorová řídící elektronika s displejem a easy to use uživatelským rozhraním. Možnost připojení venkovní sondy a řízení kotle v ekvitermním režimu. Integrované převodníky 0-10V pro řízení kotle nadřazenou regulací na výstupní teplotu, nebo výstupní výkon. Elektronická sekce kotle řídí automaticky až dva přímé topné okruhy nebo jeden přímý okruh a jeden okruh TUV ohřívače (boileru). Funkce v režimu Antilegionella, která v naprogramovaném intervalu nahřeje a udržuje udržuje teplotu boileru na hodnotě 65 C po dobu 15 minut. Provozní tlaky v topném režimu činí 6 barů (max)-0,8 baru (min). Na kouřovodu je instalován bezpečnostní termostat 100 st.c, teplotní čidla přívodu vody a zpátečky. Presostat čerpadla na hodnotu 0,8 baru. Elektronická ochrana proti zamrznutí spíná při teplotě 6 C. Antiblokační ochrana topného čerpadla. Stupeň elektrické ochrany IPX5D. HYDRAULICKÉ PŘIPOJENÍ Tepelný výkon přístroje se stanoví předem pomocí výpočtu potřeby tepla budovy podle platných norem. Systém musí být vybaven všemi součástmi potřebnými ke správnému a pravidelnému chodu. Mezi kotel a topný systém doporučujeme vložit uzavírací ventily, které v případě potřeby umožní oddělení kotle od systému. Vývod pojistného ventilu kotle musí být připojen k trychtýři nebo sběrné trubce, aby v případě přetlaku v topném okruhu nedocházelo ke kapání vody na zem. Jinak by se při reakci vypouštěcího ventilu zaplavila místnost,za což by výrobce kotle nenesl žádnou odpovědnost.nepoužívejte trubky vodovodních systémů jako uzemnění elektrických přístrojů.před instalací je třeba řádně vymýt celé potrubí systému a odstranit tak případné usazeniny a nečistoty, které by mohly bránit správnému fungování kotle Vlastnosti vody v systému Jestliže se používá voda s tvrdostí vyšší než 25 Fr (1 F = 10ppm CaCO3), doporučuje se použití vhodně upravené vody, aby se v kotli neusazoval kotelní kámen. Úpravou vody se ale nesmí snížit tvrdost vody na hodnoty nižší než 15 F. Kotle Ferroli jsou konstruovány pro provoz s otopnou vodou odpovídající ČSN Použití upravené vody je nezbytné v případě rozsáhlých systémů nebo častého vpouštění již použité vody do systému. Pokud je v těchto případech pak nutné částečné nebo úplné vypuštění systému, doporučujeme opět naplnit systém upravenou vodou. Voda pro první naplnění i voda doplňovací musí být čirá a bezbarvá, bez suspendovaných látek, oleje a agresivních příměsí, nesmí být v žádném případě kyselá ph musí mít větší než 7 a má mít minimální uhličitanovou tvrdost..

5 Přípravky proti mrazu, přísady, inhibitory Kotel je vybaven systémem proti zamrznutí, který uvede kotel do režimu vytápění, jestliže teplota vody v náběhovém okruhu systému klesne pod 6 C. Toto ochranné zařízení není aktivní, jestliže je odpojeno plynové nebo elektrické napájení kotle. Pokud je to nutné, je dovoleno použít pouze a výhradně takové tekuté přípravky proti mrazu, přísady a inhibitory, jejichž výrobce poskytuje záruku, že tyto přípravky jsou vhodné k danému použití a nepoškodí výměník kotle nebo jiné součásti a/nebo materiály kotle a systému. Je zakázáno použití obecných tekutých přípravků proti mrazu, přísada inhibitorů, jež nejsou výslovně určeny k použití do tepelných systémů a nejsou slučitelné s materiály kotle a systému. PŘIPOJENÍ PLYNU Před připojením plynového potrubí je nutné ověřit, zda je kotel určen pro fungování s daným druhem paliva a provést řádné vyčištění vnitřku celého plynového potrubí, aby se odstranily případné usazeniny, které by mohly ohrozit správné fungování kotle. Připojení plynu musí být provedeno k příslušné přípojce v souladu s platnými normami pomocí pevné kovové trubky nebo ohebné hadice s celistvou stěnou z nerezové oceli, mezi systém a kotel se instaluje plynový kohout. Zkontrolujte, zda jsou všechny plynové přípojky dokonale těsné. Výkon plynoměru musí být dostatečný pro současné použití všech k němu připojených přístrojů. Průměr plynové trubky, která vystupuje z kotle, není určující pro volbu průměru trubky mezi přístrojem a plynoměrem; průměr je nutné zvolit v závislosti na délce trubky a ztrátách zatížení v souladus platnými normami. Nepoužívejte trubky vodovodních systémů jako uzemnění elektrických přístrojů. Ověřte si také, zda elektrický systém odpovídá maximálnímu příkonu přístroje uvedenému na typovém štítku kotle. Kotle jsou vybavené speciálním přívodním kabelem k elektrickému rozvodu typu "Y" bez zástrčky. Připojení k síti je nutné provést pomocí pevného připojení a instalovat dvoupólový vypínač s nejméně 3 mm vzdáleností mezi kontakty, mezi kotel a vedení je nutné vložit pojistky max. 3 A. Dodržte polaritu (VEDENÍ: hnědý kabel / NULOVÝ VODIČ: modrý kabel / UZEMNĚNÍ: žlutozelený kabel k přípojkám elektrického vedení. Ve fázi instalace nebo výměny přívodního kabelu musí být vodič uzemnění ponechán o 2 cm delší než jiné vodiče. Přívodní kabel nesmí nikdy vyměňovat samotný uživatel; V případě poškození kabelu je třeba přístroj vypnout a obrátit se výhradně na odborně vyškolené pracovníky. V případě výměny přívodního kabelu použijte výhradně kabel "HAR H05 VV-F" 3x0,75 mm2 s maximálním vnějším průměrem 8 mm. Prostorový termostat POZOR: PROSTOROVÝ TERMOSTAT MUSÍ MÍT KONTAKTY PŘES RELÉ. PŘIPOJENÍM 230 V KE SVORKÁM PROSTOROVÉHO TERMOSTATU SE NENÁVRATNĚ POŠKODÍ ELEKTRONICKÁ DESKA. Při připojení dálkového ovládání nebo časového spínače (timer) nesmí být vedeno napájení těchto zařízení z jejich vypínacích kontaktů. Napájení musí být provedeno prostřednictvím přímého připojení k síti nebo pomocí baterií podle typu zařízení. ELEKTRICKÉ PŘIPOJENÍ Přístroj je elektricky jištěný pouze tehdy, jestliže je správně připojen k účinnému uzemňovacímu systému instalovanémuv souladu s platnými bezpečnostními normami. Účinnost a vhodnost uzemnění nechte zkontrolovat odborníkem; výrobce neodpovídá za případné škody vzniklé chybějícím uzemněním systému.

6 HLAVNÍ SOUČÁSTI KOTLE Legenda : 16 Ventilátor 29 Sběrač kouřových zplodin 36 Automatické odsávání 44 plynový ventil 82 Elektroda(ionizační) 114 Presostat čerpadla 186 Čidlo zpátečky 188 Zapalovací elektroda 191 Kouřové čidlo 196 Nádobka kondenzátu 215 Redukce vstupu spalovacího vzduchu 220 Deska zapalovací automatiky 278 Dvojité čidlo

7 7 Přívod plynu 10 Přívod vody 11 Zpátečka 14 Pojistný ventil 16 Ventilátor 22 Hořák 29 Sběrač kouřových zplodin 32 Topné čerpadlo 36 Automatické odsávání 44 Plynový ventil 82 Elektroda (ionizační) 114 Presostat čerpadla 154 Trubka pro odvod kondenzátu 179 Zpětný ventil 188 Zapalovací elektroda 193 Sifón 196 Nádobka kondenzátu 252 Uzavírací kohout 253 Uzavírací kohout 278 Dvojité čidlo (bezpečnost + vytápění)

8 HYDRAULICKÉ SCHÉMA 7 Přívod plynu 10 Přívod vody 11 Zpátečka 16 Ventilátor 22 Hlavní hořák 29 Sběrač kouřových zplodin 36 Automatické odsávání 44 Plynový ventil 82 Elektroda (ionizační) 114 Presostat čerpadla 154 Trubka pro odvod kondenzátu 186 Čidlo zpátečky 188 Zapalovací elektroda 193 Sifón 196 Nádobka kondenzátu 278 Dvojité čidlo (Bezpečnost + Vytápění) TLAKOVÁ CHARAKTERISTIKA

9 7 Přívod plynu 10 Přívod vody 11 Zpátečka 14 Pojistný ventil 16 Ventilátor 22 Hořák 29 Sběrač kouřových zplodin 32 Topné čerpadlo 36 Automatické odsávání 44 Plynový ventil 82 Elektroda (ionizační) 114 Presostat čerpadla 154 Trubka pro odvod kondenzátu 179 Zpětný ventil 188 Zapalovací elektroda 193 Sifón 196 Nádobka kondenzátu 252 Uzavírací kohout 253 Uzavírací kohout 278 Dvojité čidlo (bezpečnost + vytápění) TLAKOVÁ CHARAKTERISTIKA

10 7 Přívod plynu 10 Přívod vody 11 Zpátečka 14 Pojistný ventil 16 Ventilátor 22 Hořák 29 Sběrač kouřových zplodin 32 Topné čerpadlo 36 Automatické odsávání 44 Plynový ventil 82 Elektroda (ionizační) 114 Presostat čerpadla 154 Trubka pro odvod kondenzátu 179 Zpětný ventil 188 Zapalovací elektroda 193 Sifón 196 Nádobka kondenzátu 252 Uzavírací kohout 253 Uzavírací kohout 278 Dvojité čidlo (bezpečnost + vytápění) TLAKOVÁ CHARAKTERISTIKA

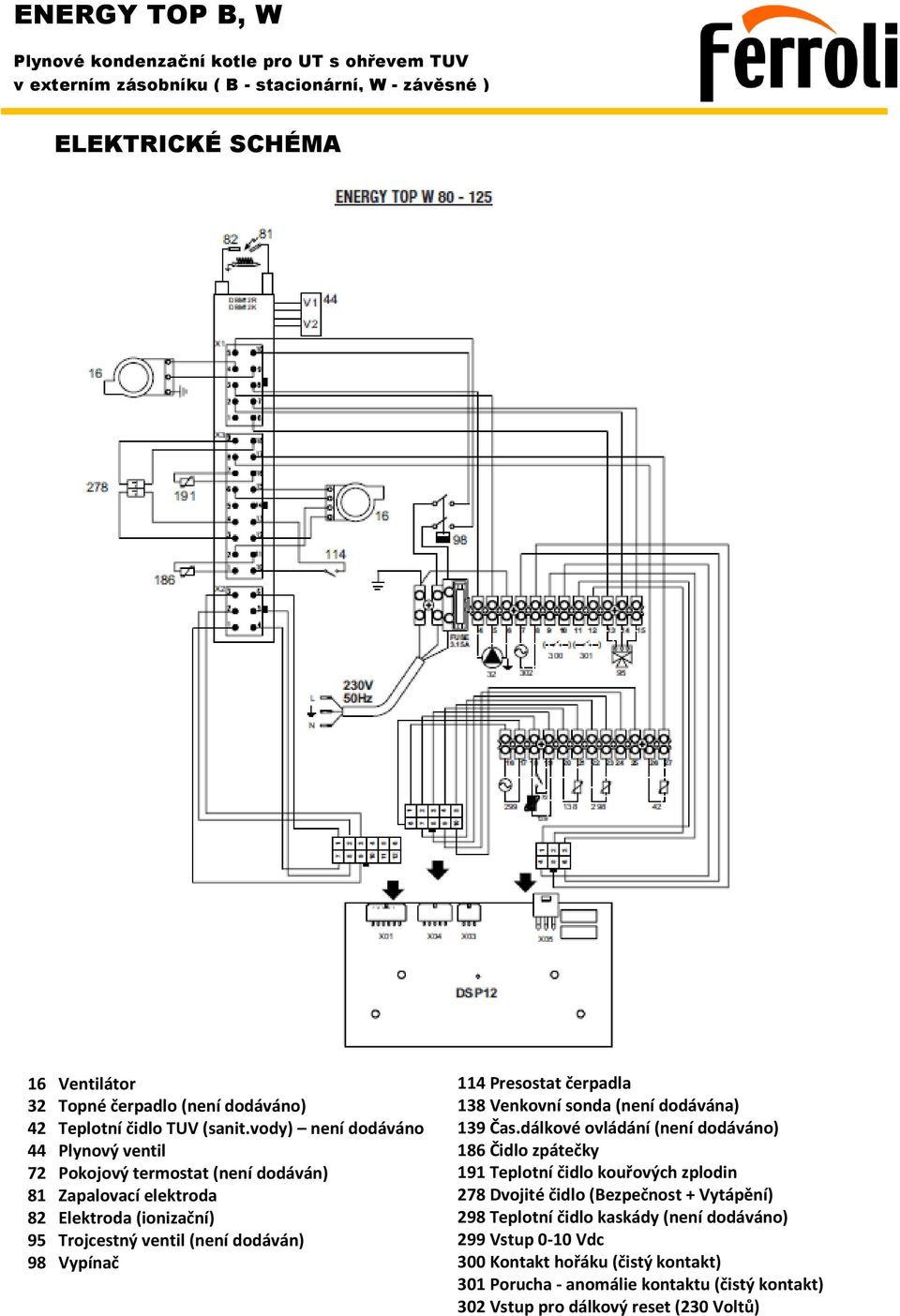

11 ELEKTRICKÉ SCHÉMA 16 Ventilátor 32 Topné čerpadlo (není dodáváno) 42 Teplotní čidlo TUV (sanit.vody) není dodáváno 44 Plynový ventil 72 Pokojový termostat (není dodáván) 81 Zapalovací elektroda 82 Elektroda (ionizační) 95 Trojcestný ventil (není dodáván) 98 Vypínač 114 Presostat čerpadla 138 Venkovní sonda (není dodávána) 139 Čas.dálkové ovládání (není dodáváno) 186 Čidlo zpátečky 191 Teplotní čidlo kouřových zplodin 278 Dvojité čidlo (Bezpečnost + Vytápění) 298 Teplotní čidlo kaskády (není dodáváno) 299 Vstup 0-10 Vdc 300 Kontakt hořáku (čistý kontakt) 301 Porucha - anomálie kontaktu (čistý kontakt) 302 Vstup pro dálkový reset (230 Voltů)

12 SVORKOVNICE 1 SVORKOVNICE 2 32 Oběhové čerpadlo kotle ( není v dodávce ) 33 Čerpadlo přímého okruhu 34 - Čerpadlo druhého přímého okruhu, nabíjení nepřímoohřevného zásobníku TUV čidlo teploty TUV v zásobníku 72 Pokojový termostat ON/OFF Signál 0-10V 95 Trojcestný ventil pro nabíjení zásobníku TUV 139 OpenTherm termostat 138 Ekvitermní čidlo 298 Kaskádové čidlo teploty 299 Vstup řídícího signálu 0-10V kontakt signalizace provozu hořaku (beznapěťovy) 301 kontakt signalizace poruchy ( beznapěťový ) 302 Dálkový reset poruchy

13 ELEKTRICKÉ SCHÉMA

14 Trojcestný ventil: A fáze topení B fáze TUV C - nula

15

16 TECHNICKÁ DATA

17 Připojení kotlů v kaskádě v řadě 1 vstup plynu, 2 výstup UT, 3 zpátečka UT Průměr odtahu spalin a rozměry kaskády Příkon Výkon Kombinace modulů v kaskádě Rozměry kaskády Průměr odtahu

18 Součásti kolektorového připojení Do 500 kw Do 1000kW
