1 ZLÍN LÍPA, SOKOLOVNA A.č.: VOLNOČASOVÉ CENTRUM PRO SPORTOVNÍ, Počet stran: 5 SPOLEČENSKÉ I REKREAČNÍ VYUŽITÍ P r o v á d ě c í p r o j e k t TECHNICKÁ ZPRÁVA SO 01 Budova sokolovny Elektroinstalace 1. Seznam dokumentace č.v.: 1. Technická zpráva Výkresy Půdorys 1.PP osvětlení, spotřebičové rozvody 502 Půdorys 1.NP osvětlení, spotřebičové rozvody 503 Půdorys 1.NP zařízení kuchyně 504 Půdorys 2.NP osvětlení, spotřebičové rozvody 505 Půda osvětlení, spotřebičové rozvody 506 Rozváděč RH1 507 Rozváděč RMS Rozváděč RMS Rozváděč RMS Rozváděč RB 511 Rozváděč RM-K 512 Rozváděč RM Ovládací skříň MS1 514 Skříňka s vypínači 515 Elektroměrový rozváděč RE 516 VZT jednotky-soupis kabelů 517 Tabulka svítidel 518 Legenda přístrojů 519 Situace venkovní osvětlení areálu 520 Výkopy, základy řezy 521 ELMO spol. s r.o. Příluky 386, Zlín (tel.: , fax: )

2 2 2. Všeobecné údaje Projekt řeší kompletní elektroinstalaci v rekonstruovaném objektu sokolovny včetně nové přístavby. Obsah projektu: Rozváděče (elektroměrový, hlavní, podružné) Osvětlení, zásuvky Spotřebičové rozvody Hlavní a doplňující pospojování Venkovní osvětlení areálu Návaznost na projekty:: SO 07- kabelová přípojka nn SO01- Hromosvod, sdělovací zařízení, stavební část, technologie zařízení kuchyně, vzduchotechnika, ústřední vytápění, interiéry, atd. Je zpracován dle platných předpisů a norem ČSN a požadavků od profesí spolupracujících na projektu. Rozsah projektu byl v rozpracovaném stavu konzultován s investorem. 3. Základní elektroenergetické údaje Rozvodná soustava 3+NPE AC 50Hz, 400V TN-C-S Ochrana před úrazem elektrickým proudem navržena automatickým odpojením od zdroje dle ČSN Zvýšená ochrana v nebezpečných prostorách navržena doplňujícím pospojováním a proudovými chrániči. Dle ČSN musí být všechny zásuvkové obvody do 20A přístupné osobám bez elektrotechnické kvalifikace chráněny proudovými chrániči. Bilance výkonů: Zařízení Pi (kw) Pp (kw). Osvětlení, zásuvky Zařízení kuchyně a baru Vzduchotechnika Byt 14 4 Ostatní 8 3. Celkem Měření spotřeby el. energie: Jištění proti přetížení a zkratu: Ochrana proti přepětí: Stupeň dodávky el. energie: elektroměrový rozváděč, přímé měření - jistič 80A pojistky a jističe v rozváděčích třístupňová 3 - bez zvláštního zajištění 4. Vnější vlivy Stanoveny dle ČSN a jsou uvedeny v legendě místností na půdorysech. 5. Popis řešení 5.1 Rozváděče Elektroměrový rozváděč RE-venkovní, zapuštěné provedení, vybaven pro přímě měření do 80A, velikostně je připraven pro případné osazení nepřímého měření. Hlavní rozváděč RH1-zapuštěné provedení, osazen hlavním vypínačem a přepěťovou ochranou 1. a 2. stupně a jistícími prvky pro podružné rozváděče a jednotlivé světelné a spotřebičové obvody. Odběry z rozváděče jsou rozděleny na čtyři části se samostatnými odpočtovými elektroměry.

3 3 Podružné rozváděče-zapuštěné provedení, slouží pro napojení světelných a spotřebičových rozvodů v jednotlivých prostorách. Bytový rozváděč RB je osazen i jistícími prvky pro výhledové připojení el. spotřebičů v kuchyni a bytě. 5.2 Osvětlení, zásuvky Osvětlení navrženo dle ČSN EN Je navrženo ve spolupráci s architektem a investorem zářivkovými svítidly a svítidly žárovkovými osazenými úspornými zdroji. V místnostech s podhledy jsou uvažována zapuštěná svítidla, v ostatních svítidla přisazená. Výšky nástěnných interiérových svítidel se upřesní při realizaci ve spolupráci s architektem a investorem. Ovládání osvětlení je uvažováno od vstupů, ve větších místnostech po částech.. Na chodbách je osvětlení spínáno z více míst tlačítky, nebo spínači. V chodbě s pokoji pro ubytované ve 2.NP je část osvětlovací soustavy (noční provoz) spínána pomocí pohybových čidel, zbývající část tlačítky s automatickým, časově zpožděným vypnutím. Ve víceúčelovém sále jsou navrženy osvětlovací soustavy pro společenské využití a pro sportovní účely. Pro společenské účely je uvažováno s využitím zapuštěných zářivkových svítidel ve stropním podhledu, pro tlumené (intimní) osvětlení nástěnných, zapuštěných svítidel směrovaných ke stropu a k podlaze. Pro běžné sportovní využití lze využívat zářivková svítidla ve stropním podhledu, při sportech, kde by toto osvětlení při pohledu vzhůru mohlo oslňovat, lze využít nepřímé osvětlení výbojkovými svítidly zapuštěnými v podhledu pro vzduchotechniku a nasměrovanými na strop. Všechna tato svítidla musí být v mechanicky odolném provedení, nebo chráněna před mechanickým poškozením. Ovládání osvětlení je navrženo po částech z ovládací skříně MS1 v hale před sálem. Osvětlení bowlingové dráhy je navrženo zapuštěnými zářivkovými svítidly osazenými dvěmi trubicemi normálními a dvěmi UV modrými. Dle požadavku dodavatele bude ovládáno osvětlení každé dráhy samostatně ( a to modrá i normální barva). Ovládání bowlingových drah i prostorů před drahami se umístí do místnosti baru. Hlavní osvětlení restaurace, hal, prostoru před bowlingem, atd. je navrženo zapuštěnými zářivkovými svítidly a je doplněno přisvětlením pomocí nástěnných nebo stropních interiérových svítidel. Osvětlení kuchyňských prostorů, technických místností, společných umýváren, atd. je navrženo běžnými průmyslovými zářivkovými svítidly spuštěnými pod potrubní rozvody nebo přisazenými na strop nebo stěny. V půdním prostoru je navrženo pouze orientační osvětlení pochůzné lávky běžnými žárovkovými svítidly. Ovládání je uvažováno od vstupních otvorů. Provedení svítidel a přístrojů musí odpovídat stanoveným vnějším vlivům a charakteru činnosti v jednotlivých prostorách. Nouzové osvětlení hlavních únikových komunikací je navrženo svítidly s vestavěnými akumulátory. Zapíná se automaticky při ztrátě napětí v rozváděči RH1 nebo v jednotlivých podružných rozváděčích. Pro nahodilý odběr (občasné připojení drobných spotřebičů, el. zařízení pro úklid, údržbu, atd.) jsou navrženy v jednotlivých prostorách zásuvky 230V. Zásuvky v prostoru bowlingových drah se upevní 0,3m nad povrch dráhy. Zásuvky se umístí do výšky 0,3m, pokud není na výkrese uvedena jiná výška. V místnostech s předpokládaným připojením počítačů jsou navrženy sestavy zásuvek včetně přepěťových ochran 3. stupně. Ve vybraných místnostech jsou pro nahodilé napojení trojfázových spotřebičů zásuvky 400V. 5.3 Spotřebičové rozvody V této části je obsažen kabelový přívod z elektroměrového rozváděče RE do rozváděče RH1 a napojení podružných rozváděčů z RH1. Dále obsahuje napojení jednotlivých el. zařízení (VZT, ZI+ÚV, kuchyně, bowling, atd.) z příslušných podružných rozváděčů.

4 4 El. zařízení plynové kotelny včetně osvětlení se připojí z rozváděče RM-K, měření regulaci technologického zařízení ÚT si zajišťuje dodavatel ÚT. Pro vzduchotechniku je zajištěno připojení jednotlivých odsávacích ventilátorů pro WC, sprchy, umývárny a dále napojení sestav vzduchotechnických jednotek s řídícími skříněmi VCB. Převážná část odsávacích ventilátorů (230V) je napojena ze světelných obvodů, ovládání je tlačítkovými ovládači se signalizací chodu nebo spínači, vypínání je automatické s časovým doběhem pomocí časových relé v přístrojových krabicích. Ventilátor (400V) pro větrání společných sprch a WC ve 2. NP je napojen na samostatně jištěný obvod (přes jistící relé v krytu) z rozváděče RMS21, ovládání je tlačítky se signalizací chodu s aut. vypínáním pomocí časového relé v RMS21. Větrání velkých místností je zajištěno vzduch. jednotkami napájenými a ovládanými z řídících skříní VCB. Pro tyto jednotky jsou instalovány pouze kabelové rozvody pro ventilátory a řídící prvky, vlastní připojení a oživení zajistí dodavatel vzduchotechniky u výrobce zařízení. Ovládací prvky od skříní VCB se umístí v kuchyni, pro ostatatní jednotky v místnosti baru. Přívodní ventilátor s el. ohřevem pro větrání prostorů v 1. PP se napojí z rozváděče RM01. Spínání přívodního ventilátoru a následně el. topení je navrženo dvoutlač. ovládačem, vlastní regulace je zajištěna pomocí reg. prvků, které jsou dodávkou vzduchotechniky. Odsávání je pomocí dvou samostatných větví s ventilátory, ovládanými tlačítky s časovým doběhem v jednotlivých místnostech (bez návaznosti na přívodním ventilátoru). Technologické zařízení kuchyně a baru je připojeno dle požadavků dodavatele kuchyně přes zásuvky a samostatně jištěné vývody. Část spotřebičů je připojena přes vypínače, které se umístí do zapuštěných skříní. Ve varně je instalováno bezpečnostní tlačítko pro vypnutí přívodu el. proudu do technologického zařízení kuchyně v případě nebezpečí úrazu. Zásuvky a vývody se umístí do výšky uvedené na výkresech a podkladech od dodavatele kuchyňského zařízení. 5.4 Venkovní rozvody Mimo budovu se připojí čistírna odpadních vod (ČOV) a zásuvková skříň pro případné napojení nahodilých spotřebičů u zpevněné venkovní plochy. Rozvody mimo budovu jsou navrženy ve výkopech, při podchodu pod zpevněnými plochami v chráničkách. Venkovní osvětlení pochůzné komunikace u budovy je navrženo kovovými sloupkovými svítidly osazenými v betonových základcích. Osvětlení betonové plochy je navrženo sadovými svítidly na sloupech výšky 3m. Ovládání venkovního osvětlení je uvažováno ručně z rozváděče RH1 nebo automaticky pomocí soumrakového spínače v kombinaci se spínacími hodinami. Ovládání obou obvodů samostatně je pomocí přepínačů A-0-R v RH1. Rozvody jsou uloženy v budově pevně na povrchu v 1.PP, mimo budovu ve výkopech, při podchodu pod zpevněnými plochami v chráničkách. 5.5 Hlavní a doplňující pospojování Soustava hlavního pospojování se vytvoří propojením ochranných přípojnic rozváděčů, kovových potrubních rozvodů, kovových konstrukcí, atd. ve svorkovnicí hlavního pospojování HOP v plynové kotelně. Tato se připojí na uzemňovací soustavu hromosvodu. V prostorách nebezpečných (koupelny, umývárny, kuchyň, atd.) se provede doplňující pospojování vodičem CY 6 žl/zel., kterým se propojí veškeré kovové konstrukce v dosahu. 5.6 Demontáže Stávající el. zařízení v objektu a venkovní svítidla na betonové ploše se před započetím prací prokazatelně odpojí a postupně demontují. 6. Revize el. zařízení, bezpečnost práce

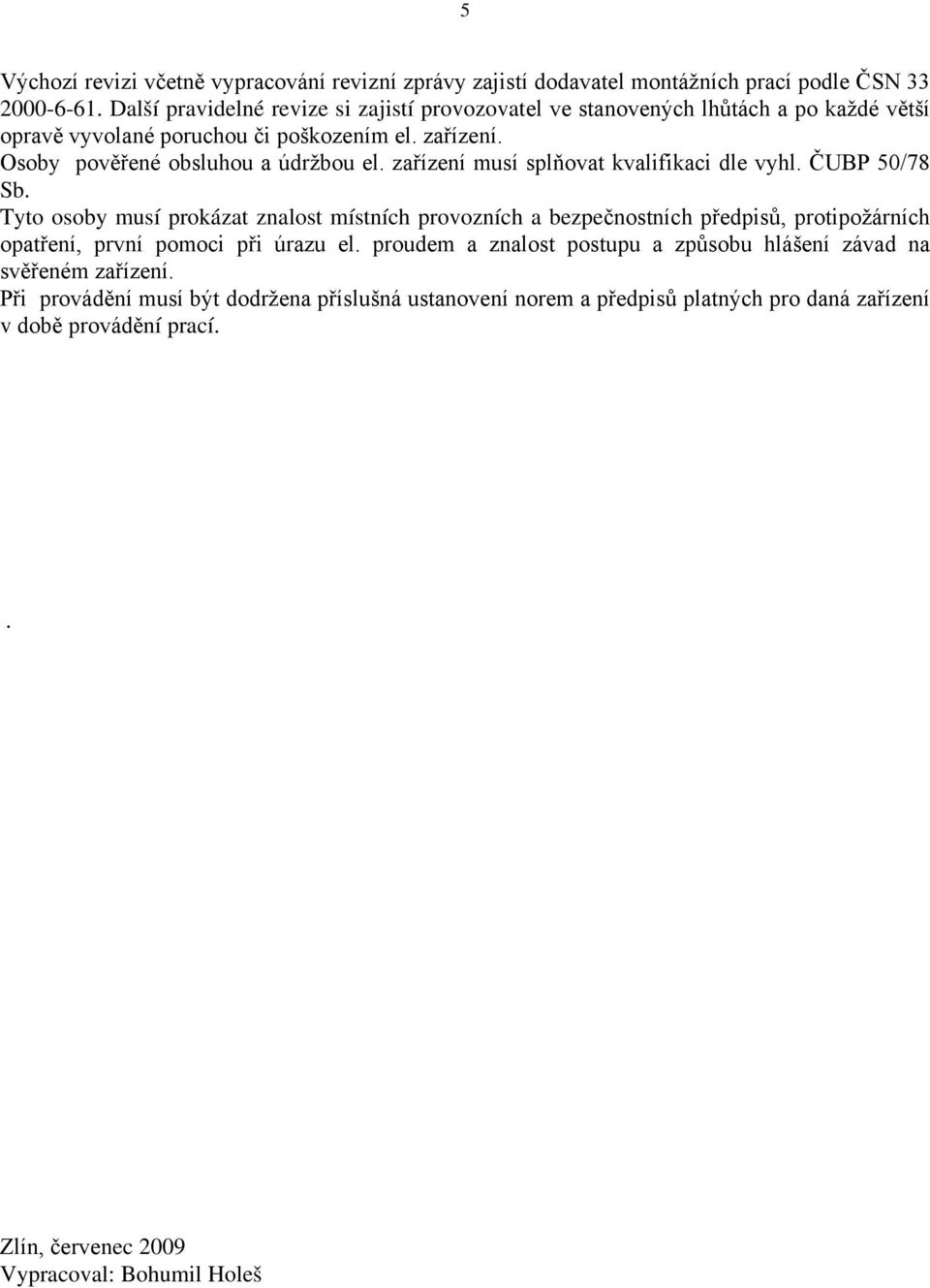

5 5 Výchozí revizi včetně vypracování revizní zprávy zajistí dodavatel montážních prací podle ČSN Další pravidelné revize si zajistí provozovatel ve stanovených lhůtách a po každé větší opravě vyvolané poruchou či poškozením el. zařízení. Osoby pověřené obsluhou a údržbou el. zařízení musí splňovat kvalifikaci dle vyhl. ČUBP 50/78 Sb. Tyto osoby musí prokázat znalost místních provozních a bezpečnostních předpisů, protipožárních opatření, první pomoci při úrazu el. proudem a znalost postupu a způsobu hlášení závad na svěřeném zařízení. Při provádění musí být dodržena příslušná ustanovení norem a předpisů platných pro daná zařízení v době provádění prací.. Zlín, červenec 2009 Vypracoval: Bohumil Holeš
