2 Administrativní a bytový komplex, ulice Lomnického, Praha 4 Nusle, budova A SO Dieselagregát Technická zpráva OBSAH: 1. ÚVOD A IDENTIFIKAČNÍ ÚDAJE STAVBY PODKLADY PRO VYPRACOVÁNÍ PROJEKTU TECHNICKÉ ŘEŠENÍ ZÁLOŽNÍ ZDROJ ODVEDENÍ SPALIN A VZDUCHOTECHNIKA VYVEDENÍ VÝKONU A ELEKTRICKÉ PŘIPOJENÍ PALIVOVÉ HOSPODÁŘSTVÍ UZEMNĚNÍ A OCHRANA PROTI PŘEPĚTÍ TRASY A NOSNÉ KONSTRUKCE STAVEBNÍ INSTALACE NÁVAZNOST NA OSTATNÍ PROFESE, VĚCNÉ A ČASOVÉ VAZBY... 5 Technická zpráva - 1 -

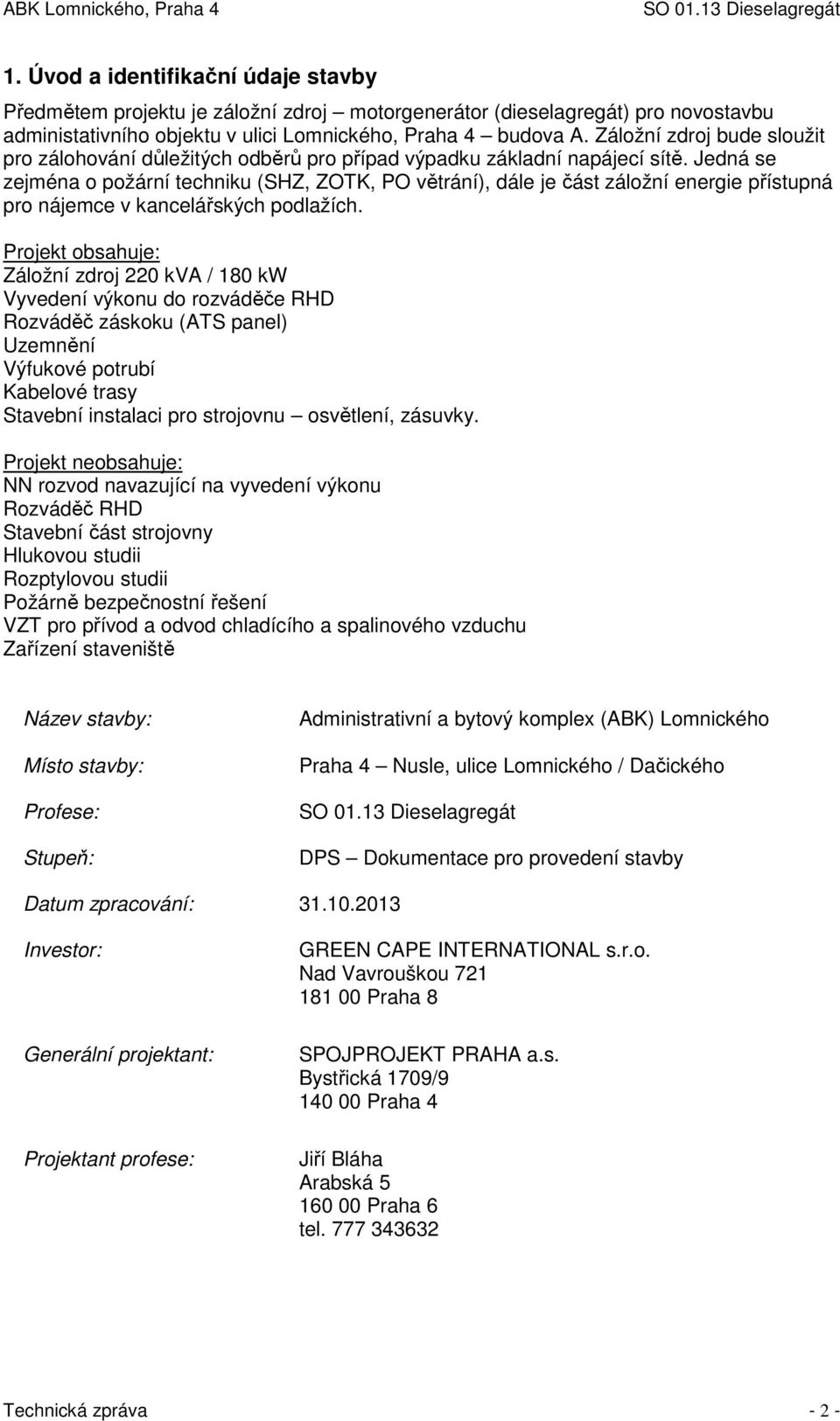

3 1. Úvod a identifikační údaje stavby Předmětem projektu je záložní zdroj motorgenerátor (dieselagregát) pro novostavbu administativního objektu v ulici Lomnického, Praha 4 budova A. Záložní zdroj bude sloužit pro zálohování důležitých odběrů pro případ výpadku základní napájecí sítě. Jedná se zejména o požární techniku (SHZ, ZOTK, PO větrání), dále je část záložní energie přístupná pro nájemce v kancelářských podlažích. Projekt obsahuje: Záložní zdroj 220 kva / 180 kw Vyvedení výkonu do rozváděče RHD Rozváděč záskoku (ATS panel) Uzemnění Výfukové potrubí Kabelové trasy Stavební instalaci pro strojovnu osvětlení, zásuvky. Projekt neobsahuje: NN rozvod navazující na vyvedení výkonu Rozváděč RHD Stavební část strojovny Hlukovou studii Rozptylovou studii Požárně bezpečnostní řešení VZT pro přívod a odvod chladícího a spalinového vzduchu Zařízení staveniště Název stavby: Místo stavby: Profese: Stupeň: Administrativní a bytový komplex (ABK) Lomnického Praha 4 Nusle, ulice Lomnického / Dačického DPS Dokumentace pro provedení stavby Datum zpracování: Investor: Generální projektant: Projektant profese: GREEN CAPE INTERNATIONAL s.r.o. Nad Vavrouškou Praha 8 SPOJPROJEKT PRAHA a.s. Bystřická 1709/ Praha 4 Jiří Bláha Arabská Praha 6 tel Technická zpráva - 2 -

4 2. Podklady pro vypracování projektu Podklady pro vypracování projektu jsou následující: Stavební podklady v digitální formě AutoCAD *.dwg, Konzultace s projektantem stavby, České normy a předpisy, Projekty navazujících profesí TZB Navazující elektroinstalace v objektu (SO 01.11) 3. Technické řešení záložní zdroj Záložní zdroj bude naftový motorgenerátor s elektrickým záložním výkonem 220 kva/180 kw. Základní údaje navrženého motorgenerátoru: Provedení: základní otevřené, hlučnost 101 db/1m Rozměry (cca): 3100 x 1200 x 1800 (d x š x v) Hmotnost: 2370 kg Napětí/frekvence: 400V / 50 Hz Spotřeba paliva: 26 l/hod. Při 75% provozu Vybavení motorgenerátoru: palivová nádrž 600 l v rámu stroje na 10 hodin provozu rozváděč generátoru s vývodním jističem a digitálním regulátorem automatickým startérem s 12V elektrickým systémem Motorgenerátor musí být vybaven rozváděčem záskoku, který obsahuje mechanicky a elektricky blokované stykače pro připojení na síť/záložní chod. Rozváděč záskoku musí být dodávkou se strojem. Motorgenerátor se nainstaluje ve 2.PP samostatná strojovna místnost č.. Palivové hospodářství nebude samostatně řešeno, zásobování a doplňování paliva bude prováděno ručně. VZT pro přívod a odvod chladícího a spalovacího vzduchu je součástí profesí TZB. Výfuk spalin bude ocelové potrubí do 100 mm, navíc tepelná izolace tloušťky 100 mm. Potrubí bude vyvedeno na střechu (7.NP). Záložní zdroje UPS nejsou samostatně řešeny, pokud budou vyžadovány, tak budou řešeny jako autonomní dodávka (např. Zálohování PC). 4. Odvedení spalin a vzduchotechnika Výfukové potrubí: Skladá se z nerezového potrubí 100 mm, obalené tepelnou izolací tl. 100 mm a hlinikového pláště. Celkový průměr potrubí je 300 mm. Potrubí bude vyvedeno z 2.PP prostupem do 1.PP, odsud pod stropem na závěsech ke stoupačce společně s potrubím TZB a vyvedeno do 7.NP, kde bude výfuk ukončen kolenem 90 st. Okolo výfuku bude akustická předstěna řeší stavba. Stroj bude vybaven tlumičem hluku výfuku, doporučen je typ se snížením hluku o 35 db. Odhadovaná hlučnost na ukončení výfuku 7.NP je 65 db/1m. Vzduchotechnika pro přívod chladícího a spalovacího vzduchu je řešena samostatným navazujícím projektem. Množství potřebného vzduchu je 7,4 m3/s. Technická zpráva - 3 -

5 5. Vyvedení výkonu a elektrické připojení Výkon záložního zdroje bude přiveden do nového rozváděče RHD v 1.PP místnost Rozváděč slouží pro napájení zálohovaných obvodů a požární techniky. Rozvodna je řešena jako samostatná místnost. Výkon je do rozváděče RHD přiveden přes rozváděč záskoku (ATS panel) Základní údaje navazující elektroinstalace: Napěťová soustava: 3+N+PE, 400V/50Hz AC TN-S Ochrana živých částí je navržena izolací a kryty a přepážkami ČSN čl , Ochrana proti NDN automatickým odpojením od zdroje. Zvýšená ochrana neživých částí proudovými chrániči, doplňujícím pospojováním. Dovolené meze trvalého dotykového střídavého napětí v prostorách bezpečných a nebezpečných Ud = 50 V~. Zkratová odolnost: Navržené přístroje budou mít zkratovou odolnost 10 ka. Ochrana proti přepětí: Přepěťová ochrana v rozváděčích Prostředí: Na základě protokolu prostředí v části SO Elektroinstalace silnoproud. Rozváděč záskoku: Bude instalován do rozvodny 1.PP místnost č Obsahuje síťový a záložní stykač s mechanickým a elektrickým blokováním a řídící automatiku. Kabel vyvedení výkonu potom stačí pouze jeden. Z rozváděče záskoku bude přímo napájen rozváděč RHD. Kabeláž: Vyvedení výkonu: 4x CXKE-V 1x x CXKE-V 1x70 Komunikace: JXFE-V 4x2x0,8 (povel pro nastartování stroje) Vlastní spotřeba: CHKE-V 5x6 (dobíjení a ohřev) Total stop: CHKE-V 5x1,5 Jištění na vstupu pro vyvedení výkonu do RHD bude 400A. Tlačítko Total stop slouží k vypnutí elektroinstalace při nouzovém stavu, kabel bude vyveden z RH. Krytí el. předmětů a těsnost instalace, volba vedení odpovídají danému prostředí, podkladům a stupni kvalifikace osob pro práci a obsluhu na el. zařízení. Před mechanickým poškozením je el. zařízení chráněno polohou, ocel. trubkami a panc. hadicemi. Ochrana proti přetížení a zkratu je provedena jistícími prvky v rozváděčích. Ke každému el. zařízení provede dodavatel výchozí revizi dle ČSN a vydá revizní zprávu. Obsluhu elektrických zařízení mohou provádět osoby bez elektrotechnické kvalifikace. Montáž, údržbu a opravy elektrických zařízení mohou provádět jen osoby v souladu s ČSN a Technická zpráva - 4 -

6 6. Palivové hospodářství Pro záložní zdroj nebude samostatně řešeno palivové hospodářství. Palivo se bude doplňovat ručně závozem do 2.PP. Palivem je motorová nafta. 7. Uzemnění a ochrana proti přepětí Uzemnění záložního zdroje, rozváděče generátoru a souvisejících konstrukcí bude zemničem 120 mm2 připojeným na základní uzemnění budovy. Jedná se o připojení na zemnící soustavu v základech objektu. Jednotlivé části nosných konstrukcí budou pospojovány vodičem CY 35 a připojeny na HOP. Ochrana proti přepětí bude řešena svodiči tř. 1+2 v rozváděči RHD. 8. Trasy a nosné konstrukce Všechny kabely jsou s funkční schopností při požáru typ CHKE-V B2ca d0 s1. Kabely budou uloženy v nosných konstrukcích s požární odolností E90 žlabů na závitových tyčích. Nosné konstrukce musí být vždy v nejvyšší pozici nad všemi ostatními kabely. 9. Stavební instalace Osvětlení bude řešeno zářivkovými průmyslovými svítidly. Ovládání bude ruční za vstupem. Dále se připojí zásuvková skříň a zásuvky. VZT pro přívod a odvod vzduchu bude napojena z rozváděče M+R. Osvětlení, zásuvky a ventilace budou napojeny z rozváděče společné spotřeby. Požární klapky související s ventilátory VZT budou napojeny z rozváděče požární techniky. Kabely budou bezhalogenové a vedeny v trasách na povrchu stěn. 10. Návaznost na ostatní profese, věcné a časové vazby Navazující díly k této části dokumentace (SO 01.13) jsou: - SO Elektroinstalace silnoproud (řeší Spojprojekt) - projekt VZT řeší přívod a odvod vzduchu pro generátor Vazby na profese: Stavba: - prostorové rezervy pro rozváděče a zařízení - prostupy podlažími podle dohodnuté specifikace - utěsnění protipožárních předělů TZB: 1. koordinace vedení VZT, UT, CHL, ZTI 2. VZT: přívod a odvod vzduchu 7,4 m3/s M+R: - připojení ventilátorů VZT, ze zálohované sítě (2x 1,9 kw) Součástí dokumentace musí být kromě stavební části hluková a rozptylová studie. Technická zpráva - 5 -
