Název stavby: Strážnice rekonstrukce a intenzifikace ČOV a Petrov odkanalizování obce

Transkript

1 Vodohospodářská stavba roku 2009 Název stavby: Strážnice rekonstrukce a intenzifikace ČOV a Petrov odkanalizování obce Investor stavby: Vodovody a kanalizace Hodonín, a.s. Termín zahájení stavby: 04/2008 Termín dokončení stavby: 05/2009 Termín zahájení zkušebního provozu: Termín ukončení zkušebního provozu: Uvedení stavby do trvalého užívání: Popis stavby Strážnice rekonstrukce a intenzifikace ČOV a Petrov odkanalizování obce 1. Koncepce Zájmové území, které patří do odkanalizované oblasti pro ČOV Strážnice, je tvořeno dvěma samostatnými lokalitami: městem Strážnice a obcí Petrov, kraj Jihomoravský, Česká republika. Recipientem odpadních vod z ČOV Strážnice je plavební a závlahový Baťův kanál (hydrologické číslo povodí ). Konstrukční řešení - ČOV je mechanicko- biologická Byla provedena kompletní rekonstrukce a intenzifikace stávající ČOV (rok výstavby původní ČOV , ZP , typ PREFA), a to v období od 04/2008 do 05/2009 za plného provozu stávající ČOV, bez povolených výluk ve vypouštění odpadních vod. Rozsah stavebních prací byl následující: rekonstrukce mechanické části ČOV z důvodu nedostatečné hydraulické kapacity. Byly rekonstruovány čerpací stanice, instalovány nové strojně stírané česle (Fontána), vybudován nový lapák písku (Fontána). Linka byla doplněna novou jímkou na septické vody a rekonstrukcí dešťové zdrže. biologická část ČOV byla z důvodu nutnosti odstraňování nutrietů provedena jako nízkozatěžovaná aktivace s řízeným nitrifikačně-denitrifikačním procesem pro odstraňování dusíkatého znečištění a s chemickým srážením fosforu. Byla vybudována biologická část sestávající ze směšovacích aktivačních nádrží. Dále byly vybudovány dvě dosazovací nádrže se stíráním dna i hladiny. V dispozici objektů byla ponechána rezervní plocha pro případnou budoucí výstavbu třetího stupně čištění. kalové hospodářství bylo rekonstruováno z důvodu plánovaného rozvoje lokality. Stabilizace kalu je aerobní, odvodňování se provádí pomocí šnekového lisu (Huber). Kal je před odvodněním hygienizován. byla provedena rekonstrukce ostatních objektů ČOV, neboť jejich stav neodpovídal současným standardům kladeným na stavební konstrukce Kvalita a hodnota ph odpadních vod přiváděných do ČOV je sledována pravidelným odběrem vzorků odpadních vod a kontinuálním měřením ph. Pro automatický odběr vzorků odpadních vod je v objektu mechanického předčištění osazen stacionární odběrák vzorků, kterým jsou odebírány vzorky z lapáku písku. Pro kontinuální měření ph je v lapáku písku osazena ph-sonda.

2 Z lapáku písku odtékají odpadní vody přes jemné strojně stírané česle do vstupní čerpací stanice. Shrabky odstraněné na jemných strojně stíraných česlích jsou dopravovány do lisu na shrabky, odvodněné shrabky jsou vyhrnovány do popelnice a jsou odváženy na likvidaci. Vyčištěná voda odtéká přes měrný objekt s Parshallovým žlabem do recipientu. Za měrným objektem jsou osazena šoupátka, kterými lze nastavit trasu pro vypouštění vyčištěných odpadních vod do Baťova kanálu, příp. až do řeky Moravy. Pro automatický odběr vzorků vypouštěných odpadních vod je osazen stacionární odběrák vzorků. Na odtoku ČOV je umístěno měření ortofosforečnanů a ph. Všechny nádrže, jímky, čerpací stanice apod. jsou železobetonové monolitické. Stávající budovy jsou opatřeny novou sedlovou střechou. Krytina je z betonových tašek. Okna, dveře a vrata jsou plastová. Architektonické řešení Stavba ČOV je umístěna mimo obydlenou část města Strážnice vedle Baťova kanálu. Provedení provozních budov respektuje místní ráz vyznačující se výraznými sedlovými střechami červené barvy. Fasáda je v jednotném firemním zeleném odstínu. Ochranné pásmo (100 m) zůstalo zachováno. Ekonomické parametry -cena díla: Strážnice rekonstrukce a intenzifikace ČOV Dle uzavřené SoD s vybraným zhotovitelem, představuje částku bez rezervy a DPH, rezerva ve výši 10 % představovala bez DPH. Celkem se tedy cena dle SoD rovná bez DPH. Skutečná cena díla dle fakturace a rezerva byla vyčerpána do výše ,86 bez DPH, celkem tedy ,86 bez DPH. Petrov odkanalizování obce Dle uzavřené SoD s vybraným zhotovitelem, představuje částku bez rezervy a DPH, rezerva ve výši 10 % představovala ,9 bez DPH. Celkem se tedy cena dle SoD rovná ,9, bez DPH. Skutečná cena díla dle fakturace ,67 bez DPH, rezerva nebyla čerpána. Skutečná cena díla Strážnice rekonstrukce a intenzifikace ČOV a Petrov - odkanalizování obce rovná ,60 bez DPH. 2. Vodohospodářské a technické účinky Emisní limity znečištění v ukazatelích jakosti vypouštěných odpadních vod na odtoku z rekonstruované ČOV do toku v souladu s NV č. 229/2007 Sb., kterým se mění nařízení vlády č. 61/2003 Sb., o ukazatelích a hodnotách přípustného znečištění povrchových vod a odpadních vod, náležitostech povolení k vypouštění odpadních vod do povrchových a do kanalizací a o citlivých oblastech.

3 Rozhodnutí MěÚ Veselí nad Moravou, č.j. ŽPSÚ/9220/2008 ze dne Tabulka 1a: Emisní limity Velikost zdroje znečištění EO ČOV Strážnice parametr hodnota "p" 1) hodnota "m" 2) bilance (t/rok) CHSKCr 120 mg/l 170 mg/l 106,37 BSK5 25 mg/l 50 mg/l 22,16 NL 30 mg/l 60 mg/l 26,59 N-NH4 průměr 15 mg/l 3) 30 mg/l 13,3 P celk. průměr 2 mg/l 3) 6 mg/l 2,7 N celk. sledovat na přítoku i odtoku sledovat na přítoku i odtoku Tabulka 1a: Emisní standardy: přípustné hodnoty (p) 1), maximální hodnoty (m) 2) a hodnoty průměru 3) koncentrace ukazatelů znečištění vypouštěných odpadních vod v mg/l. Výhled po 2015 mimo sezónu Období Obyvatelstvo Vybavenost Ostatní (zpracování vína) Průmysl Celkem EO STRÁŽNICE Výhled Rezerva Celkem 6500 =5 850 EO PETROV Výhled Rezerva 70 Celkem 1450 = 1305 EO CELKEM EO Výhled po 2015 sezóna Období Obyvatelstvo Vybavenost Ostatní (zpracování vína) Průmysl Celkem EO STRÁŽNICE Výhled Rezerva Celkem 6500 =5 850 EO EO PETROV Výhled Rezerva 70 Celkem 1450 = 1305 EO CELKEM EO Členění stavby ČOV na jednotlivé SO a PS ČOV Strážnice Stavební objekty Provozní soubory SO 021 Příprava území PS 01 Hrubé předčištění, dešťová zdrž, vstupní ČS SO 022 Dešťová zdrž, hrubé předčištění, PS 02 Čištění odpadních vod SO 023 Aktivační nádrže PS 03 Dmýchárna SO 024 Dosazovací nádrže a ČS kalu PS 04 Kalové hospodářství SO 025 Uskladňovací nádrže kalu, čerpací stanice kalu PS 05 Odvodnění kalu SO 026 Budova odvodnění kalu PS 06 Motorové rozvody SO 027 Provozní budova PS 07 Měření a regulace, EZS a CCTV SO 028 Garáže PS 08 Rekonstrukce trafostanice SO 029 Spojovací potrubí a žlaby SO 030 Plocha pro chemické hospodářství SO 031 Venkovní osvětlení SO 032 Terénní a sadové úpravy

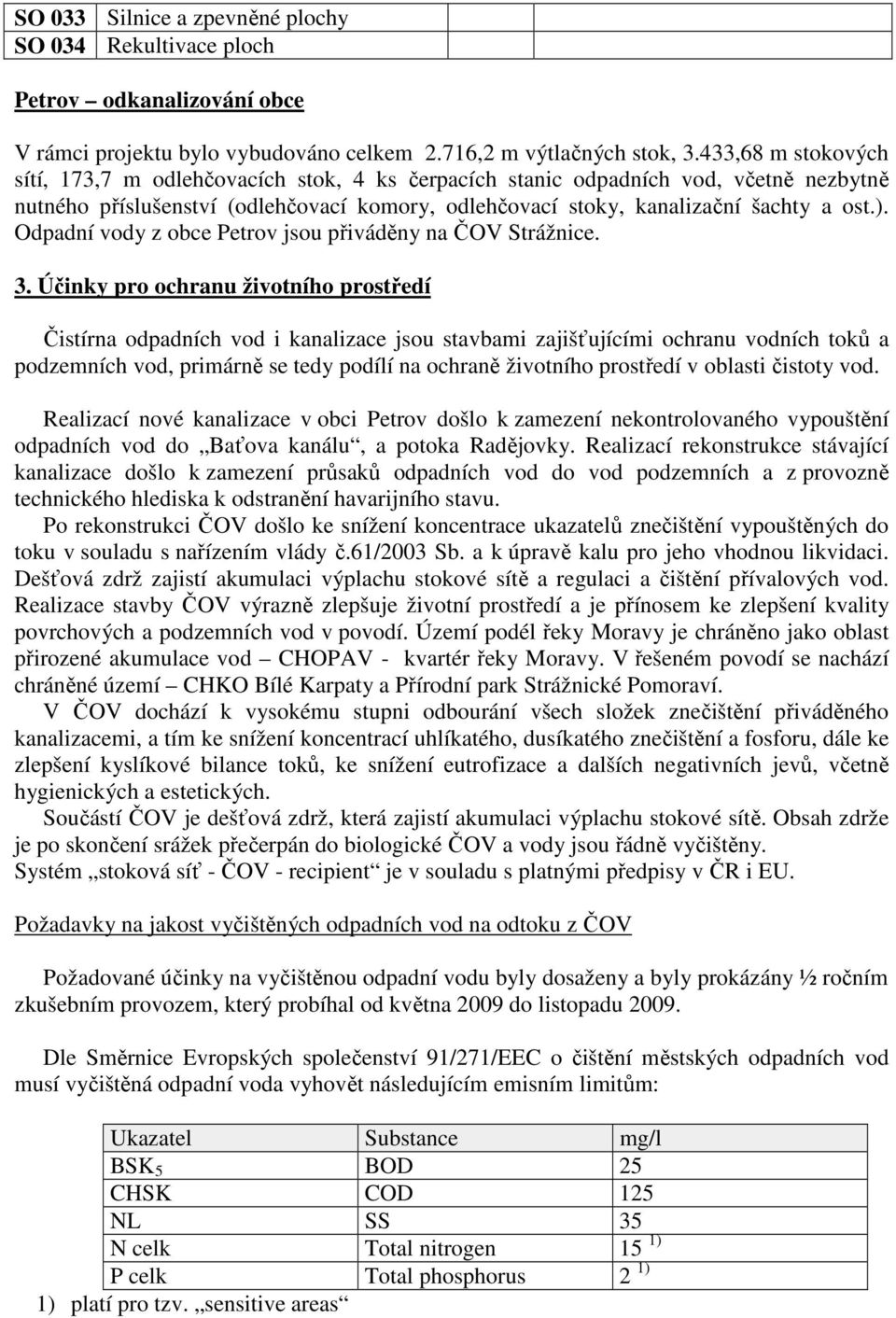

4 SO 033 Silnice a zpevněné plochy SO 034 Rekultivace ploch Petrov odkanalizování obce V rámci projektu bylo vybudováno celkem 2.716,2 m výtlačných stok, 3.433,68 m stokových sítí, 173,7 m odlehčovacích stok, 4 ks čerpacích stanic odpadních vod, včetně nezbytně nutného příslušenství (odlehčovací komory, odlehčovací stoky, kanalizační šachty a ost.). Odpadní vody z obce Petrov jsou přiváděny na ČOV Strážnice. 3. Účinky pro ochranu životního prostředí Čistírna odpadních vod i kanalizace jsou stavbami zajišťujícími ochranu vodních toků a podzemních vod, primárně se tedy podílí na ochraně životního prostředí v oblasti čistoty vod. Realizací nové kanalizace v obci Petrov došlo k zamezení nekontrolovaného vypouštění odpadních vod do Baťova kanálu, a potoka Radějovky. Realizací rekonstrukce stávající kanalizace došlo k zamezení průsaků odpadních vod do vod podzemních a z provozně technického hlediska k odstranění havarijního stavu. Po rekonstrukci ČOV došlo ke snížení koncentrace ukazatelů znečištění vypouštěných do toku v souladu s nařízením vlády č.61/2003 Sb. a k úpravě kalu pro jeho vhodnou likvidaci. Dešťová zdrž zajistí akumulaci výplachu stokové sítě a regulaci a čištění přívalových vod. Realizace stavby ČOV výrazně zlepšuje životní prostředí a je přínosem ke zlepšení kvality povrchových a podzemních vod v povodí. Území podél řeky Moravy je chráněno jako oblast přirozené akumulace vod CHOPAV - kvartér řeky Moravy. V řešeném povodí se nachází chráněné území CHKO Bílé Karpaty a Přírodní park Strážnické Pomoraví. V ČOV dochází k vysokému stupni odbourání všech složek znečištění přiváděného kanalizacemi, a tím ke snížení koncentrací uhlíkatého, dusíkatého znečištění a fosforu, dále ke zlepšení kyslíkové bilance toků, ke snížení eutrofizace a dalších negativních jevů, včetně hygienických a estetických. Součástí ČOV je dešťová zdrž, která zajistí akumulaci výplachu stokové sítě. Obsah zdrže je po skončení srážek přečerpán do biologické ČOV a vody jsou řádně vyčištěny. Systém stoková síť - ČOV - recipient je v souladu s platnými předpisy v ČR i EU. Požadavky na jakost vyčištěných odpadních vod na odtoku z ČOV Požadované účinky na vyčištěnou odpadní vodu byly dosaženy a byly prokázány ½ ročním zkušebním provozem, který probíhal od května 2009 do listopadu Dle Směrnice Evropských společenství 91/271/EEC o čištění městských odpadních vod musí vyčištěná odpadní voda vyhovět následujícím emisním limitům: Ukazatel Substance mg/l BSK 5 BOD 25 CHSK COD 125 NL SS 35 N celk Total nitrogen 15 1) P celk Total phosphorus 2 1) 1) platí pro tzv. sensitive areas

5 Navržená varianta čištění odpadních vod je v praxi ověřena a je známa tím, že vykazuje velmi spolehlivý výkon s vysokou účinností při odbourání všech forem sledovaného znečištění. Odtokové koncentrace vyhověly předpisům platným pro Českou republiku (nařízení vlády ČR č.61/03 Sb.) i Směrnici Evropských společenství 91/271/EEC o čištění městských odpadních vod. Imisní limity: Jakost vody v toku Závlahový Baťův kanál CHSK Cr BSK 5 NL + N-NH 4 P celk. Jednotky mg/l mg/l mg/l mg/l mg/l Závlahový kanál ,9 0,35 Požadované limity dle nařízení č. 61/2003 Sb. (od roku 2009) ,5 0,15 Hlavní kvantifikované cíle ČOV Strážnice, stanovené v Žádosti o spolufinancování stavby z Fondu soudržnosti a dosažené parametry, potvrzené zkušebním provozem Střední Pomoraví/Hodonínsko, podprojekt č. 2 ČOV Strážnice rekonstrukce a intenzifikace ČOV Cíl 1: Kapaci ta ČOV Cíl 2: Zvýšení kapacity Stávající ČOV Cíl 3: Vypouštěné znečištění BSK 5 Použité jednotky: mg/l Cíl 4: Vypouštěné znečištění CHSK 5 Použité jednotky: mg/l EO EO Před Po Snížení Před Po Snížení realizací realizaci realizací realizaci ,42 5 1,42 53, ,76 2 ČOV Strážnice Skutečnost 4,32 32,34 Sekundární cíle ČOV Strážnice, stanovené v Žádosti o spolufinancování stavby z Fondu soudržnosti a dosažené parametry, potvrzené zkušebním provozem: Střední Pomoraví/Hodonínsko, podprojekt č. 2 ČOV Strážnice rekonstrukce a intenzifikace ČOV Cíl 1: Počet nově napojených obyvatel Použité jednotky: EO ČOV Strážnice Obec Petrov Skutečnost Cíl 2: Počet obyvatel dotčených projektem Použité jednotky: obyvatel 4. Funkčnost a spolehlivost provozu Stavba byla realizována za plného provozu stávající ČOV, bez jediné výluky na vypouštění odpadních vod. Po celou dobu výstavby ČOV byly sledovány stanovené odtokové parametry a podle naměřených hodnot byly operativně prováděny potřebné korekce provozu s cílem dodržení povolených limitů. Realizace probíhala v období od 04/2008 do 05/2009, kdy byl zahájen zkušební provoz a ten byl ukončen v 11/2009. Odtokové emisní limity byly vždy splněny.

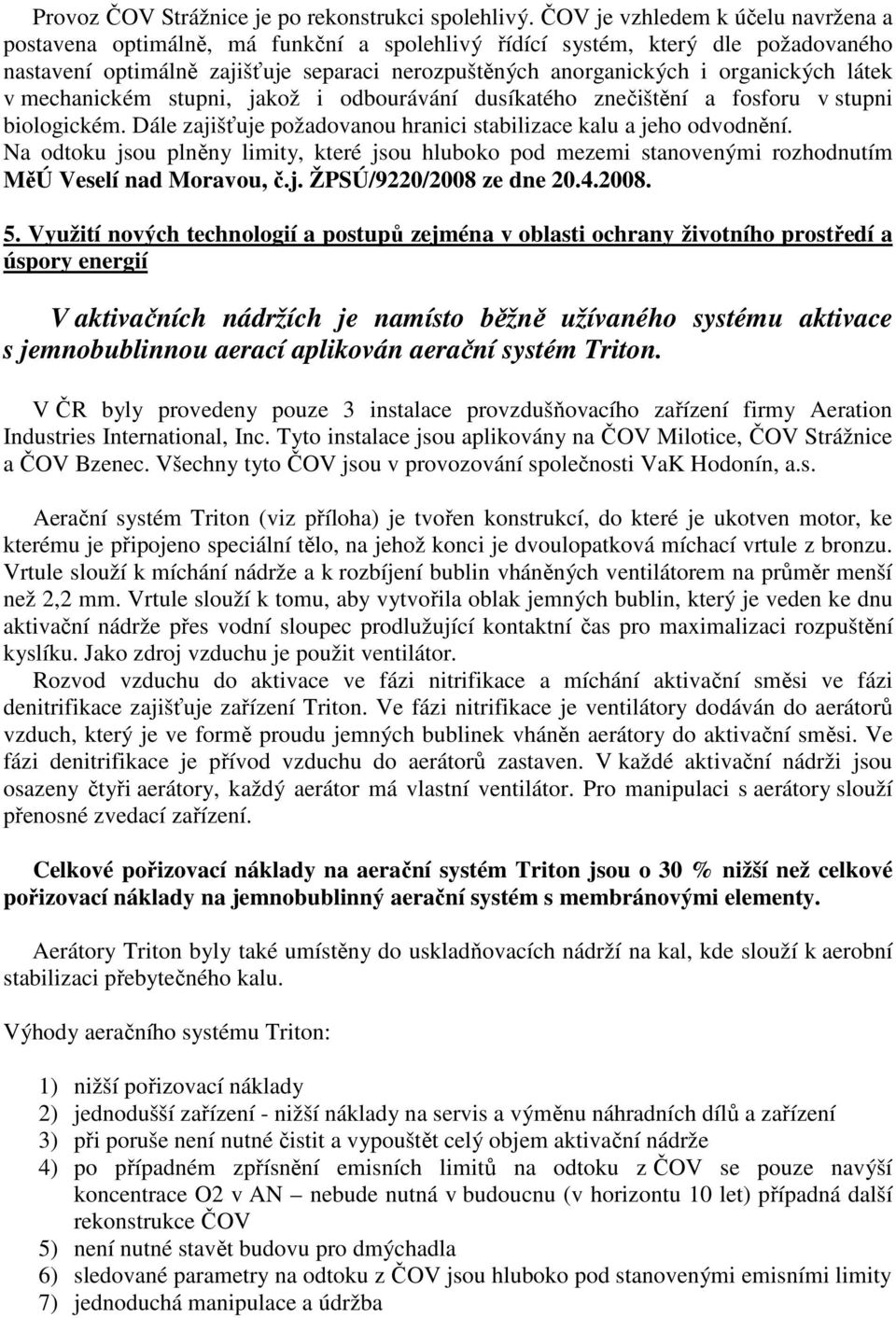

6 Provoz ČOV Strážnice je po rekonstrukci spolehlivý. ČOV je vzhledem k účelu navržena a postavena optimálně, má funkční a spolehlivý řídící systém, který dle požadovaného nastavení optimálně zajišťuje separaci nerozpuštěných anorganických i organických látek v mechanickém stupni, jakož i odbourávání dusíkatého znečištění a fosforu v stupni biologickém. Dále zajišťuje požadovanou hranici stabilizace kalu a jeho odvodnění. Na odtoku jsou plněny limity, které jsou hluboko pod mezemi stanovenými rozhodnutím MěÚ Veselí nad Moravou, č.j. ŽPSÚ/9220/2008 ze dne Využití nových technologií a postupů zejména v oblasti ochrany životního prostředí a úspory energií V aktivačních nádržích je namísto běžně užívaného systému aktivace s jemnobublinnou aerací aplikován aerační systém Triton. V ČR byly provedeny pouze 3 instalace provzdušňovacího zařízení firmy Aeration Industries International, Inc. Tyto instalace jsou aplikovány na ČOV Milotice, ČOV Strážnice a ČOV Bzenec. Všechny tyto ČOV jsou v provozování společnosti VaK Hodonín, a.s. Aerační systém Triton (viz příloha) je tvořen konstrukcí, do které je ukotven motor, ke kterému je připojeno speciální tělo, na jehož konci je dvoulopatková míchací vrtule z bronzu. Vrtule slouží k míchání nádrže a k rozbíjení bublin vháněných ventilátorem na průměr menší než 2,2 mm. Vrtule slouží k tomu, aby vytvořila oblak jemných bublin, který je veden ke dnu aktivační nádrže přes vodní sloupec prodlužující kontaktní čas pro maximalizaci rozpuštění kyslíku. Jako zdroj vzduchu je použit ventilátor. Rozvod vzduchu do aktivace ve fázi nitrifikace a míchání aktivační směsi ve fázi denitrifikace zajišťuje zařízení Triton. Ve fázi nitrifikace je ventilátory dodáván do aerátorů vzduch, který je ve formě proudu jemných bublinek vháněn aerátory do aktivační směsi. Ve fázi denitrifikace je přívod vzduchu do aerátorů zastaven. V každé aktivační nádrži jsou osazeny čtyři aerátory, každý aerátor má vlastní ventilátor. Pro manipulaci s aerátory slouží přenosné zvedací zařízení. Celkové pořizovací náklady na aerační systém Triton jsou o 30 % nižší než celkové pořizovací náklady na jemnobublinný aerační systém s membránovými elementy. Aerátory Triton byly také umístěny do uskladňovacích nádrží na kal, kde slouží k aerobní stabilizaci přebytečného kalu. Výhody aeračního systému Triton: 1) nižší pořizovací náklady 2) jednodušší zařízení - nižší náklady na servis a výměnu náhradních dílů a zařízení 3) při poruše není nutné čistit a vypouštět celý objem aktivační nádrže 4) po případném zpřísnění emisních limitů na odtoku z ČOV se pouze navýší koncentrace O2 v AN nebude nutná v budoucnu (v horizontu 10 let) případná další rekonstrukce ČOV 5) není nutné stavět budovu pro dmýchadla 6) sledované parametry na odtoku z ČOV jsou hluboko pod stanovenými emisními limity 7) jednoduchá manipulace a údržba
