1 (karta obce: CZ041_0011_01) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): (554626) Číslo ORP3 (ČSÚ): 4102 (4102) Název ORP3: Cheb Kód OPOU2 ČSÚ: Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0011_01) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec se nachází v západním cípu Karlovarského Kraje cca. 6 km od hranice se spolkovou republikou Německo. Obec leží cca. 5 km jihovýchodně od města Cheb v blízkosti vodní nádrže Jesenice. Je zde charakteristická venkovská zástavba a rodinné domy. Část řešeného území se nachází v ochranném pásmu II B stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Program rozvoje vodovodů a kanalizací okresu Cheb z roku 1997 zpracovaný firmou Hydroprojekt CZ a.s. Provozní řád kanalizace, Provozní řád ČOV. Stránka 2 z 8

3 (karta obce: CZ041_0011_01) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 98,5 98,2 97,2 104,7 Spec. potř. fakt. vody Qs l/(os.den) 107,4 107,1 106,1 113,4 Spec. potř. vody vyrobené Qs,v l/(os.den) 143,3 133,9 141,4 148,3 Průměrná denní potřeba Qp m3/d 43,8 41,1 43,8 46,6 Max. denní potřeba Qd m3/d 65,8 61,6 65,8 69,9 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

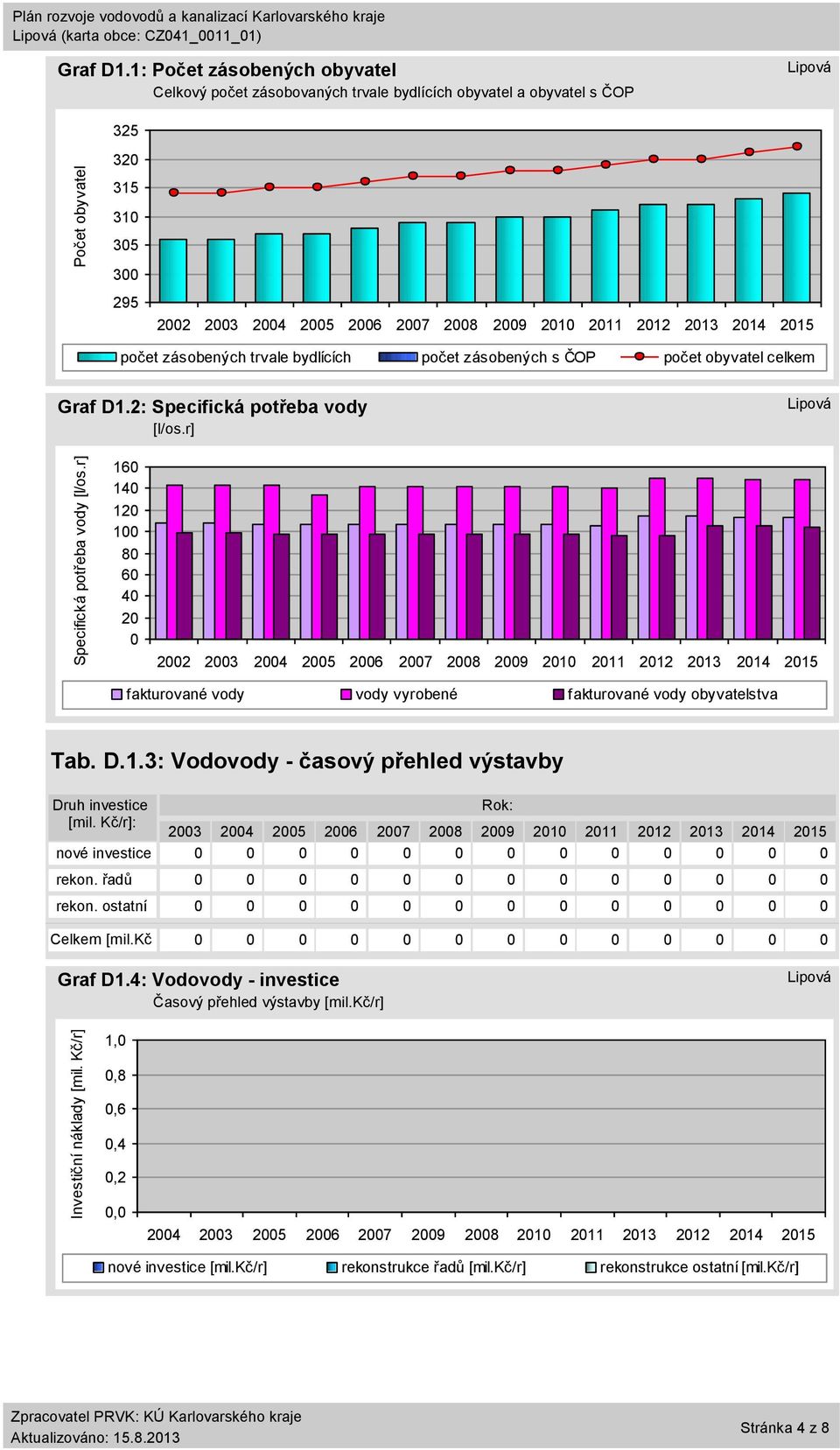

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0011_01) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice 0 rekon. řadů 0 rekon. ostatní 0 Celkem [mil.kč 0 Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 1,0 0,8 0,6 0,4 0,2 0, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ041_0011_01) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec ( m n.m.) je v současné době zásobena pitnou vodou z vodovodu pro veřejnou potřebu, který má ve správě obec. Pouze 5 usedlostí je zásobeno z domovních studní. Vydatnost ani kvalita vody v těchto studních není známa. Prameniště je tvořeno soustavou studní o vydatnosti 1,7 l/s. K dispozici je i zakonzervovaný vrt o vydatnosti 0,7 l/s. Kvalita vody nevyhovuje vyhlášce MZ 252/2004 v těchto ukazatelích: ph 5,7,alkalita 0,4 mmol/l. Voda je pouze hygienicky zabezpečována chlornanem sodným. Voda z prameniště se čerpá do vdj. 1x65 m3. Z tohoto vodojemu se obec gravitačně zásobuje pitnou vodou. D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Systém zásobení obce pitnou vodou se nebude měnit ani v budoucnu. V souladu s ÚP je uvažováno s dostavbou vodovodní sítě města. Vzhledem k nedostatečné kapacitě vodojemu, je zapotřebí rozšíření akumulace vody. Při výstavbě nového vodojemu musí být dodržena nadmořská výška maximální hladiny vody, která bude totožná s max. hladinou vody ho vodojemu. Ke mu vodojemu se tedy dostaví nový vdj. 2x25 m3. Pro zvýšení ph vody a alkality navrhujeme dostavbu filtru s mramorovou náplní. Při dostavbě nové akumulace vody je možné umístit filtr do armaturní komory, která bude z tohoto důvodu rozšířena. Před realizací navrhovaného opatření je zapotřebí provést podrobnější měření kvality vody (měření CO2), aby bylo možné upřesnit navrhovanou technologii úpravy vody. Veškerá navržená opatření budou vzhledem k vyšším investičním nákladům na výstavbu vodovodu pro veřejnou potřebu realizována po roce D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu a z domovních studní. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 5 z 8

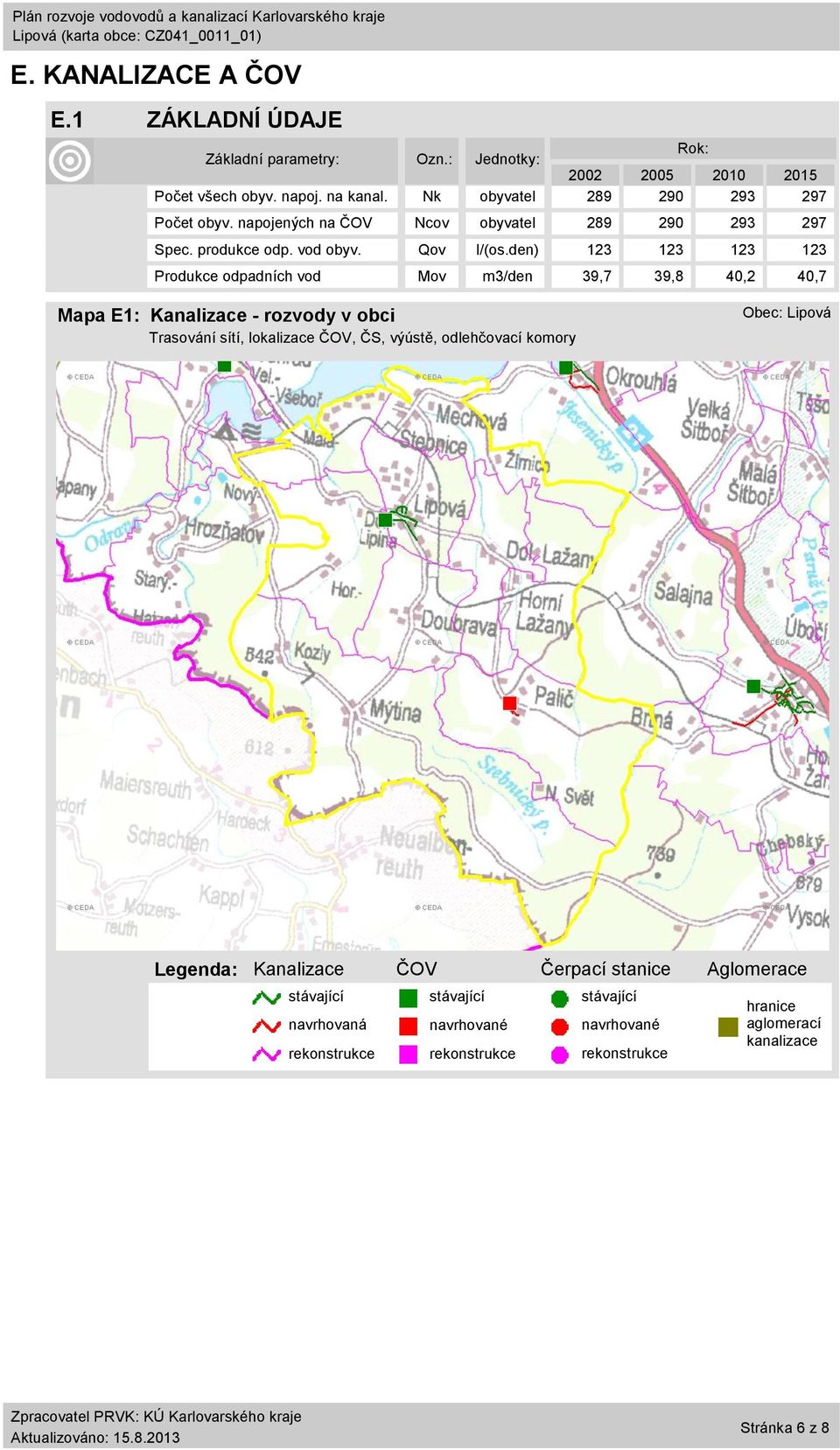

6 (karta obce: CZ041_0011_01) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 39,7 39,8 40,2 40,7 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ041_0011_01) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] , , , ,5 0 39,0 specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice 0 rek.stok.sítě 0 rekon. ostatní 0 Celkem [mil.kč 0 Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 1,0 0,8 0,6 0,4 0,2 0, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

8 (karta obce: CZ041_0011_01) E.2 POPIS STÁVAJÍCÍHO STAVU V obci je vybudován systém kanalizace pro veřejnou potřebu, stoková síť a čistírna odpadních vod je provozována společností CHEVAK Cheb, a. s. Hlavním zdrojem znečištění jsou komunální odpadní vody z bytové zástavby. V odkanalizovaném území se nenachází žádný zdroj průmyslových odpadních vod s případnými specifickými požadavky na předčištění odpadních vod zvláštního charakteru před vypuštěním do veřejné kanalizace. Systém kanalizace je jednotný, gravitační stoky v celkové délce m jsou z betonu, kameniny a plastu, DN Odpadní vody jsou přiváděny gravitačně do dešťového oddělovače, který chrání čistírnu před přetěžováním v době dešťových průtoků. Z dešťového oddělovače přitékají odpadní vody na hrubé předčištění, tvořené jemnými, strojně stíranými česlemi a vertikálním lapákem písku. Mechanicky předčištěné odpadní vody přitékají na biologický stupeň čistírny, který je tvořen kompaktní čistírenskou jednotkou řady MČOV III/k s kapacitními parametry 90 m3/den a 36 kg BSK5/den. Technologie čištění je založena na principu dlouhodobé aktivace se současnou aerobní stabilizací kalu, bez primární sedimentace. K provzdušňování aktivační směsi se používá jemnobublinný aerační systém. Nádrž jednotky je rozdělena vestavbami na aktivační a dosazovací prostor. Přebytečný kal je odčerpáván z aktivace do kalové jímky objemu 12 m3. Vyčištěné odpadní vody jsou vypouštěny přes měrný objekt, Thomsonův trojúhelníkový přepad, do pravostranného přítoku Kozelského potoka. Přebytečný kal je z aktivace odčerpáván do akumulační nádrže a odvážen fekálním vozem obdobně jako shrabky z česlí a vytěžený písek na ČOV Cheb. E.3 POPIS NÁVRHOVÉHO STAVU Systém nakládání s odpadními vodami v obci se nebude v budoucnu měnit. Výhledově navrhujeme zbytek obyvatel připojit na jednotnou kanalizační síť, Počet napojených obyvatel dle fakturace za rok osob Množství čištěné vody za rok m3. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav 2013 Stránka 8 z 8
