A. NÁZEV OBCE. A.1 Značení dotčených částí obce (ZSJ) Okrouhlá. Mapa A: Území obce

Transkript

1 (karta obce: CZ41_18_1) A. NÁZEV OBCE Název části obce (ZSJ): Mapa A: Území obce Přehledová mapka Kód části obce PRVK: CZ Název obce: Kód obce (IČOB): 1953 (538922) Číslo ORP3 (ČSÚ): 412 (412) Název ORP3: Cheb Kód OPOU2 ČSÚ: 4121 Název OPOU2:: Cheb Pozn: Přehledové mapky prezentují území celé obce, do které dotčená část obce spadá. A.1 Značení dotčených částí obce (ZSJ) Kód části obce PRVK: Název části obce: Kód části obce PRVK: IČOB obce obce ÚIR: CZ Stránka 1 z 8

2 Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_18_1) B. CHARAKTERISTIKA OBCE B.1 ZÁKLADNÍ INFORMACE O OBCI (části obce - ZSJ) Obec se nachází cca. 7 km východně od města Chebu v blízkosti vodní nádrže Jesenice. Je zde charakteristická venkovská zástavba, rodinné domy a rekreační objekty. Průmyslovou a zemědělskou výrobu v obci tvoří agrokombinát, zpracovna ryb, kovovýroba a výroba drátu. Obcí protéká Jesenický potok. Celé území se nachází v ochranném pásmu 3. stupně přírodních léčivých zdrojů lázeňského místa Františkovy Lázně (NV č. 152/1992 Sb., příl. č. 2) a ve vnějším ochranném pásmu 2. stupně vodního zdroje Jesenice-Nebanice. Na území obce se nachází ochranná pásma (OP) 1. a 2. stupně vodního zdroje - vrtu. B.2 DEMOGRAFICKÝ VÝVOJ Počet obyvatel: Počet trvale bydlících obyvatel Počet osob s časově omezeným pobytem (ČOP) Graf B2.1: Vývoj počtu obyvatel Celkový počet trvale bydlících obyvatel a obyvatel s ČOP počet trvale bydlících obyvatel počet obyvatel s ČOP C. PODKLADY Program rozvoje vodovodů a kanalizací okresu Cheb z roku 1997 zpracovaný firmou Hydroprojekt CZ a.s., aktualizovaný Provozní řád vodovodu (211). Kanalizační řád veřejné stokové sítě obce (1/24). Provozní řád ČOV (1/213). GIS CHEVAK Cheb, a.s. Stránka 2 z 8

3 (karta obce: CZ41_18_1) D. VODOVODY D.1 POTŘEBA VODY Z BILANCE Základní parametry: Ozn.: Jednotky: Rok: Počet všech zásobených obyvatel Nz obyvatel Voda vyrobená celkem VVR tis.m3/r Voda fakturovaná celkem VFC tis.m3/r Voda fakturovaná pro obyvatele VFD tis.m3/r Spec. potř. fakt. vody obyvatelstva Qs,d l/(os.den) 142, ,1 125,8 Spec. potř. fakt. vody Qs l/(os.den) ,1 353,1 349,5 Spec. potř. vody vyrobené Qs,v l/(os.den) ,1 367,2 377,4 Průměrná denní potřeba Qp m3/d 71,2 71,2 71,2 74 Max. denní potřeba Qd m3/d 16,8 16,8 16,8 111 Mapa D1: Vodovody - rozvody v obci Trasování sítí, lokalizace vodojemů, zdrojů, ATS, ČS, ÚV, redukcí tlaku Obec: Legenda: Vodovody Čerpací stanice Úpravny vody navrhované navržená navržená rekonstrukce rekonstrukce rekonstrukce Vodojem věžový Vodojem zemní Studna, vrt ATS rekonstrukce navržený navržená navržená Stránka 3 z 8

4 Investiční náklady [mil. Kč/r] Specifická potřeba vody [l/os.r] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_18_1) Graf D1.1: Počet zásobených obyvatel Celkový počet zásobovaných trvale bydlících obyvatel a obyvatel s ČOP počet zásobených trvale bydlících počet zásobených s ČOP počet obyvatel celkem Graf D1.2: Specifická potřeba vody [l/os.r] fakturované vody vody vyrobené fakturované vody obyvatelstva Tab. D.1.3: Vodovody - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice rekon. řadů rekon. ostatní Celkem [mil.kč Graf D1.4: Vodovody - investice Časový přehled výstavby [mil.kč/r] 1,,8,6,4,2, nové investice [mil.kč/r] rekonstrukce řadů [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 4 z 8

5 (karta obce: CZ41_18_1) D.2 POPIS SOUČASNÉHO ZÁSOBOVÁNÍ PITNOU VODOU Obec místní část ( m n.m.) je v současné době z větší části zásobena pitnou vodou z vodovodu pro veřejnou potřebu v majetku a provozu CHEVAK Cheb a.s. Zbytek obyvatel je zásoben z domovních studní. Vydatnost ani kvalita vody z těchto studní není známa. Jako zdroj vody pro zásobování veřejného vodovodu slouží vrtaná artézská studna HV 3. Kapacita Vydatnost této studny je 5 l/s. Ze studny je voda čerpána ponorným čerpadlem do objektu čerpací stanice, kde je voda alkalizována hydroxidem vápenatým a dezinfikována chlornanem sodným. Voda je dále přivedena do věž. vdj. 2 m3. Z tohoto vodojemu je obec gravitačně zásobována pitnou vodou. Celková délka vodovodního potrubí na území obce (části obce a Jesenice dohromady) je 3833,29 m. Celkem je na řad napojeno 81 přípojek v délce 1 357,5 m (dohromady pro části obce a Jesenice). Z vodovodu je vodovodním řadem PVC 11 a PE 9 zčásti zásobována obec Milíkov (části obce: Velká Šitboř a Malá Šitboř). D.3 ROZVOJ VODOVODŮ VE VÝHLEDOVÉM OBDOBÍ Výhledově doporučujeme v této lokalitě dostavbou vodovodní sítě. Doporučujeme rekonstrukci technologie úpravy vody se zachováním technologie odkyselení vody. Veškerá navržená opatření budou vzhledem k vyšším investičním nákladům na výstavbu vodovodu pro veřejnou potřebu realizována po roce 215. D.4 NOUZOVÉ ZÁSOBOVÁNÍ PITNOU VODOU ZA KRIZOVÉ SITUACE (jako podklad pro krizový plán obce nebo kraje) Nouzové zásobování pitnou vodou bude zajišťováno dopravou pitné vody v množství maximálně 15 l/den obyvatele cisternami ze zdroje Nebanice. Zásobení pitnou vodou bude doplňováno balenou vodou. Nouzové zásobování užitkovou vodou bude zajišťováno z vodovodu pro veřejnou potřebu a z domovních studní. Při využívání zdrojů pro zásobení užitkovou vodou se bude postupovat podle pokynů územně příslušného hygienika. Stránka 5 z 8

6 (karta obce: CZ41_18_1) E. KANALIZACE A ČOV E.1 ZÁKLADNÍ ÚDAJE Základní parametry: Ozn.: Jednotky: Rok: Počet všech obyv. napoj. na kanal. Nk obyvatel Počet obyv. napojených na ČOV Ncov obyvatel Spec. produkce odp. vod obyv. Qov l/(os.den) Produkce odpadních vod Mov m3/den 74,1 73,1 72,2 71,2 Mapa E1: Kanalizace - rozvody v obci Trasování sítí, lokalizace ČOV, ČS, výústě, odlehčovací komory Obec: Legenda: Kanalizace ČOV Čerpací stanice Aglomerace navrhovaná rekonstrukce navrhované rekonstrukce navrhované rekonstrukce hranice aglomerací kanalizace Stránka 6 z 8

7 Investiční náklady [mil. Kč/r] Specifická produkce [l/(os.den)] Denní produkce [m3/den] Počet obyvatel Plán rozvoje vodovodů a kanalizací Karlovarského kraje (karta obce: CZ41_18_1) Graf E1.1: Počet obyvatel napojených na kanalizaci Celkový počet trvale bydlících obyvatel a obyvatel s ČOP napojených na kanalizaci počet napojených trvale bydlících počet napojených s ČOP počet obyvatel celkem Graf E1.2: Produkce odpadních vod Specifická produkce odpadních vod obyv. [l/(os.den)] a celková produkce [m3/den] 2 75, 15 74, 73, , 71, 7, 69, specifická produkce odpadních vod obyvatelstvo produkce odpadních vod Tab. E.1.3: Kanalizace - časový přehled výstavby Druh investice Rok: [mil. Kč/r]: nové investice 11,8 rek.stok.sítě rekon. ostatní Celkem [mil.kč 11,8 Graf E1.4: Kanalizace - investice Časový přehled výstavby [mil.kč/r] 14, 12, 1, 8, 6, 4, 2,, nové investice [mil.kč/r] rekonstrukce stok. sítě [mil.kč/r] rekonstrukce ostatní [mil.kč/r] Stránka 7 z 8

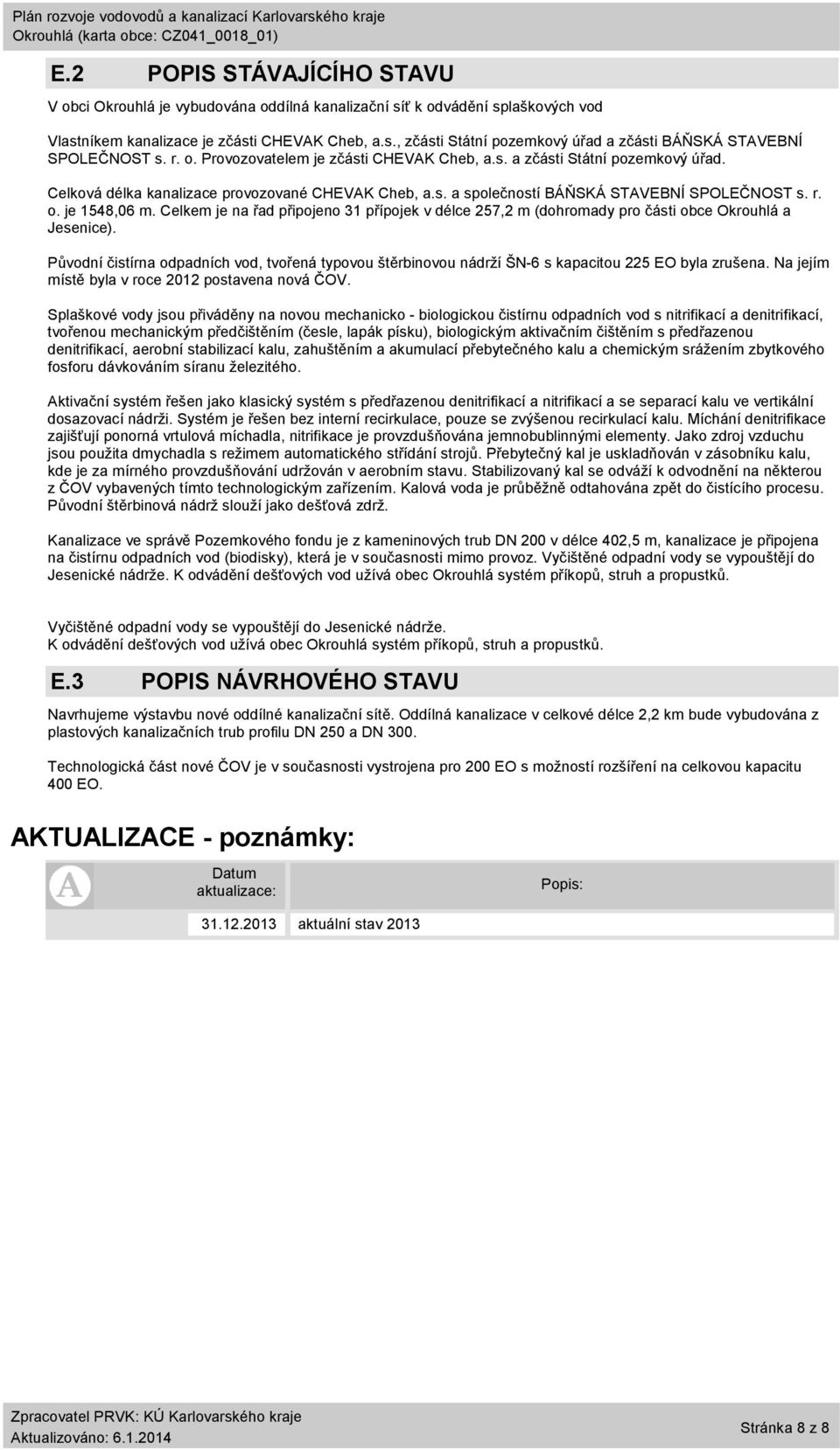

8 (karta obce: CZ41_18_1) E.2 POPIS STÁVAJÍCÍHO STAVU V obci je vybudována oddílná kanalizační síť k odvádění splaškových vod Vlastníkem kanalizace je zčásti CHEVAK Cheb, a.s., zčásti Státní pozemkový úřad a zčásti BÁŇSKÁ STAVEBNÍ SPOLEČNOST s. r. o. Provozovatelem je zčásti CHEVAK Cheb, a.s. a zčásti Státní pozemkový úřad. Celková délka kanalizace provozované CHEVAK Cheb, a.s. a společností BÁŇSKÁ STAVEBNÍ SPOLEČNOST s. r. o. je 1548,6 m. Celkem je na řad připojeno 31 přípojek v délce 257,2 m (dohromady pro části obce a Jesenice). Původní čistírna odpadních vod, tvořená typovou štěrbinovou nádrží ŠN-6 s kapacitou 225 EO byla zrušena. Na jejím místě byla v roce 212 postavena nová ČOV. Splaškové vody jsou přiváděny na novou mechanicko - biologickou čistírnu odpadních vod s nitrifikací a denitrifikací, tvořenou mechanickým předčištěním (česle, lapák písku), biologickým aktivačním čištěním s předřazenou denitrifikací, aerobní stabilizací kalu, zahuštěním a akumulací přebytečného kalu a chemickým srážením zbytkového fosforu dávkováním síranu železitého. Aktivační systém řešen jako klasický systém s předřazenou denitrifikací a nitrifikací a se separací kalu ve vertikální dosazovací nádrži. Systém je řešen bez interní recirkulace, pouze se zvýšenou recirkulací kalu. Míchání denitrifikace zajišťují ponorná vrtulová míchadla, nitrifikace je provzdušňována jemnobublinnými elementy. Jako zdroj vzduchu jsou použita dmychadla s režimem automatického střídání strojů. Přebytečný kal je uskladňován v zásobníku kalu, kde je za mírného provzdušňování udržován v aerobním stavu. Stabilizovaný kal se odváží k odvodnění na některou z ČOV vybavených tímto technologickým zařízením. Kalová voda je průběžně odtahována zpět do čistícího procesu. Původní štěrbinová nádrž slouží jako dešťová zdrž. Kanalizace ve správě Pozemkového fondu je z kameninových trub DN 2 v délce 42,5 m, kanalizace je připojena na čistírnu odpadních vod (biodisky), která je v současnosti mimo provoz. Vyčištěné odpadní vody se vypouštějí do Jesenické nádrže. K odvádění dešťových vod užívá obec systém příkopů, struh a propustků. Vyčištěné odpadní vody se vypouštějí do Jesenické nádrže. K odvádění dešťových vod užívá obec systém příkopů, struh a propustků. E.3 POPIS NÁVRHOVÉHO STAVU Navrhujeme výstavbu nové oddílné kanalizační sítě. Oddílná kanalizace v celkové délce 2,2 km bude vybudována z plastových kanalizačních trub profilu DN 25 a DN 3. Technologická část nové ČOV je v současnosti vystrojena pro 2 EO s možností rozšíření na celkovou kapacitu 4 EO. AKTUALIZACE - poznámky: Datum aktualizace: Popis: aktuální stav 213 Stránka 8 z 8
