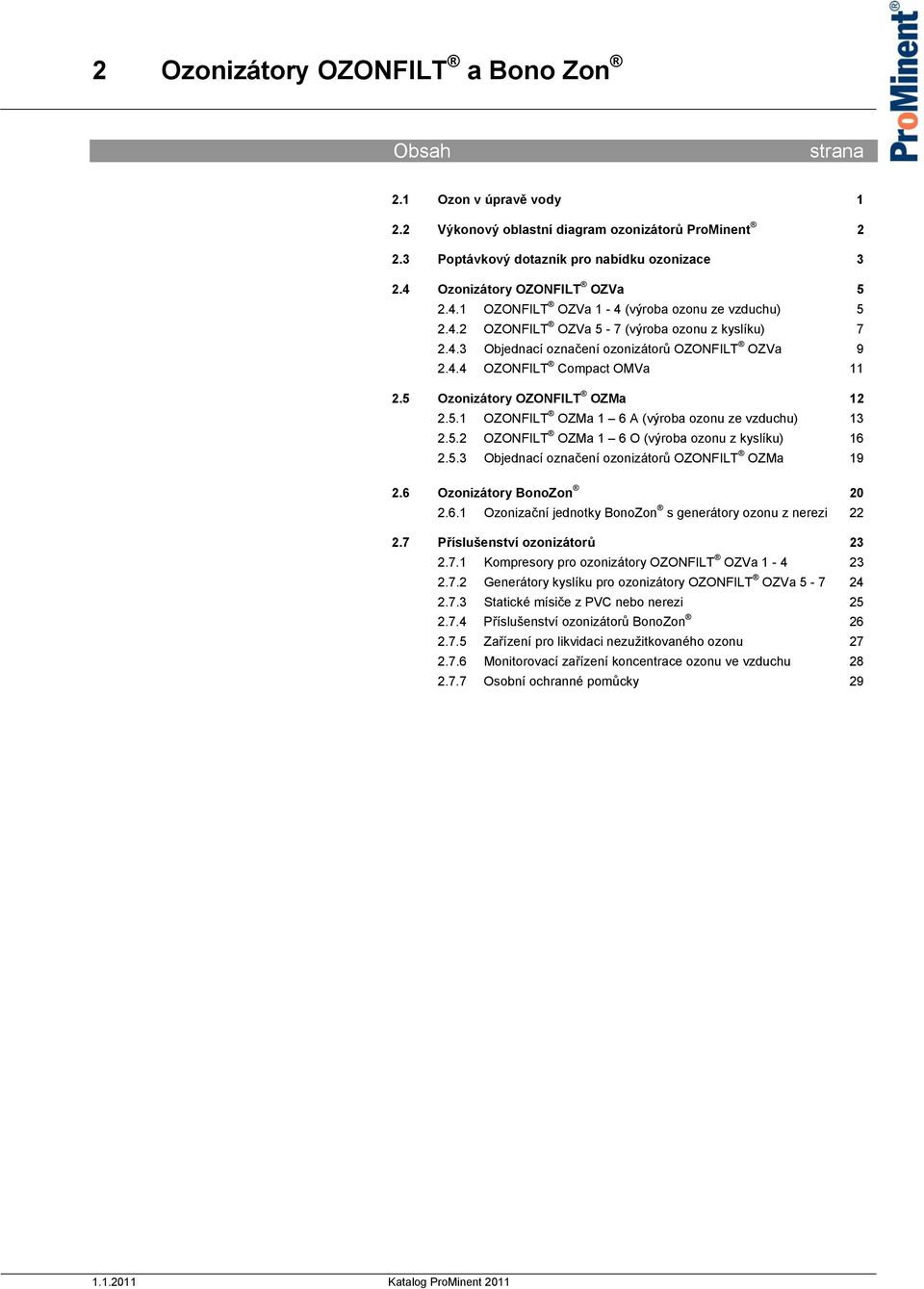

1 Obsah strana 2.1 Ozon v úpravě vody Výkonový oblastní diagram ozonizátorů ProMinent Poptávkový dotazník pro nabídku ozonizace OZONFILT OZVa OZONFILT OZVa 1-4 (výroba ozonu ze vzduchu) OZONFILT OZVa 5-7 (výroba ozonu z kyslíku) Objednací označení ozonizátorů OZONFILT OZVa OZONFILT Compact OMVa OZONFILT OZMa OZONFILT OZMa 1 6 A (výroba ozonu ze vzduchu) OZONFILT OZMa 1 6 O (výroba ozonu z kyslíku) Objednací označení ozonizátorů OZONFILT OZMa BonoZon Ozonizační jednotky BonoZon s generátory ozonu z nerezi Příslušenství ozonizátorů Kompresory pro ozonizátory OZONFILT OZVa Generátory kyslíku pro ozonizátory OZONFILT OZVa Statické mísiče z PVC nebo nerezi Příslušenství ozonizátorů BonoZon Zařízení pro likvidaci nezužitkovaného ozonu Monitorovací zařízení koncentrace ozonu ve vzduchu Osobní ochranné pomůcky Katalog ProMinent 2011

2 Katalog ProMinent

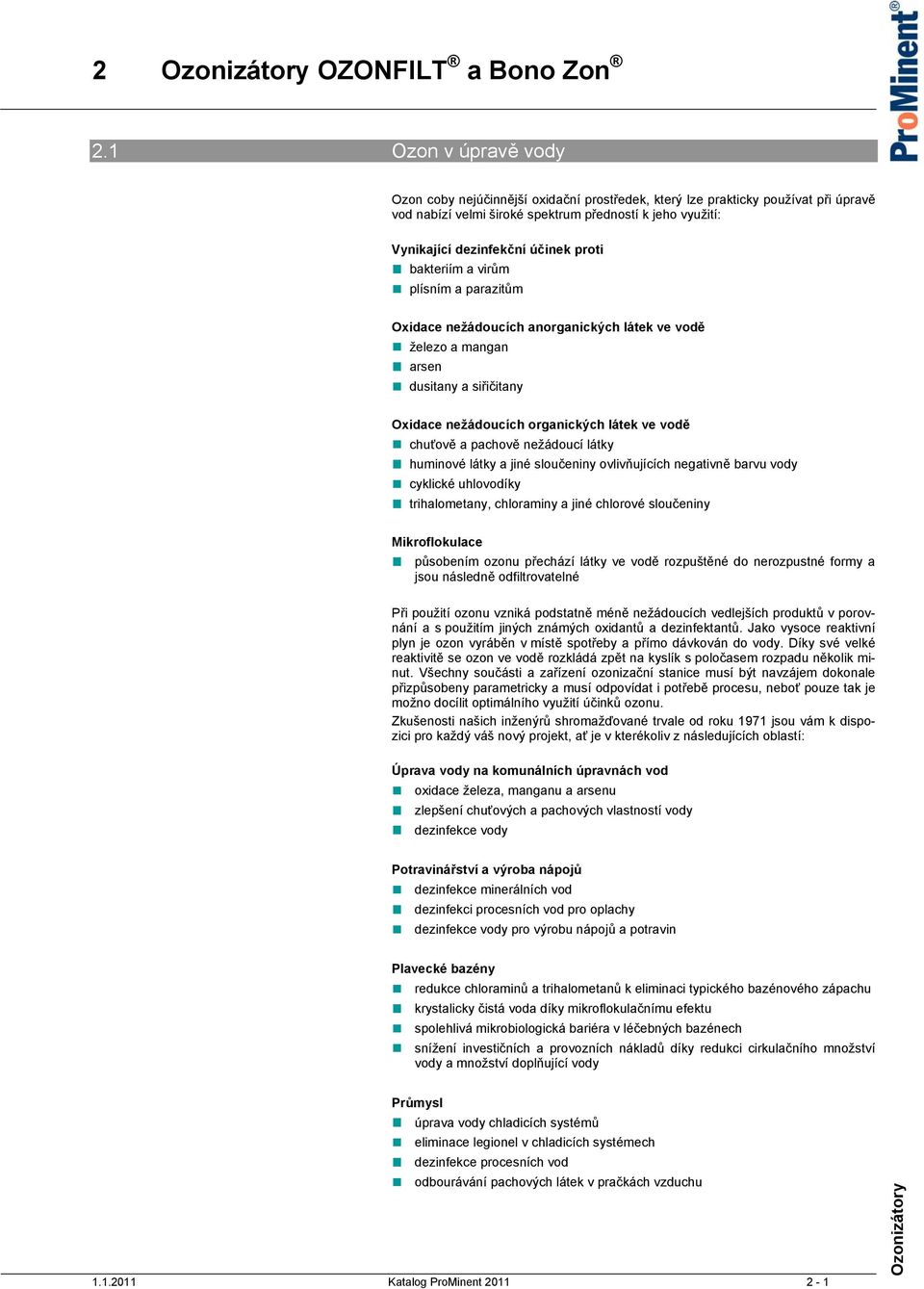

3 2.1 Ozon v úpravě vody Ozon coby nejúčinnější oxidační prostředek, který lze prakticky používat při úpravě vod nabízí velmi široké spektrum předností k jeho využití: Vynikající dezinfekční účinek proti bakteriím a virům plísním a parazitům Oxidace nežádoucích anorganických látek ve vodě železo a mangan arsen dusitany a siřičitany Oxidace nežádoucích organických látek ve vodě chuťově a pachově nežádoucí látky huminové látky a jiné sloučeniny ovlivňujících negativně barvu vody cyklické uhlovodíky trihalometany, chloraminy a jiné chlorové sloučeniny Mikroflokulace působením ozonu přechází látky ve vodě rozpuštěné do nerozpustné formy a jsou následně odfiltrovatelné Při použití ozonu vzniká podstatně méně nežádoucích vedlejších produktů v porovnání a s použitím jiných známých oxidantů a dezinfektantů. Jako vysoce reaktivní plyn je ozon vyráběn v místě spotřeby a přímo dávkován do vody. Díky své velké reaktivitě se ozon ve vodě rozkládá zpět na kyslík s poločasem rozpadu několik minut. Všechny součásti a zařízení ozonizační stanice musí být navzájem dokonale přizpůsobeny parametricky a musí odpovídat i potřebě procesu, neboť pouze tak je možno docílit optimálního využití účinků ozonu. Zkušenosti našich inženýrů shromažďované trvale od roku 1971 jsou vám k dispozici pro každý váš nový projekt, ať je v kterékoliv z následujících oblastí: Úprava vody na komunálních úpravnách vod oxidace železa, manganu a arsenu zlepšení chuťových a pachových vlastností vody dezinfekce vody Potravinářství a výroba nápojů dezinfekce minerálních vod dezinfekci procesních vod pro oplachy dezinfekce vody pro výrobu nápojů a potravin Plavecké bazény redukce chloraminů a trihalometanů k eliminaci typického bazénového zápachu krystalicky čistá voda díky mikroflokulačnímu efektu spolehlivá mikrobiologická bariéra v léčebných bazénech snížení investičních a provozních nákladů díky redukci cirkulačního množství vody a množství doplňující vody Průmysl úprava vody chladicích systémů eliminace legionel v chladicích systémech dezinfekce procesních vod odbourávání pachových látek v pračkách vzduchu Katalog ProMinent

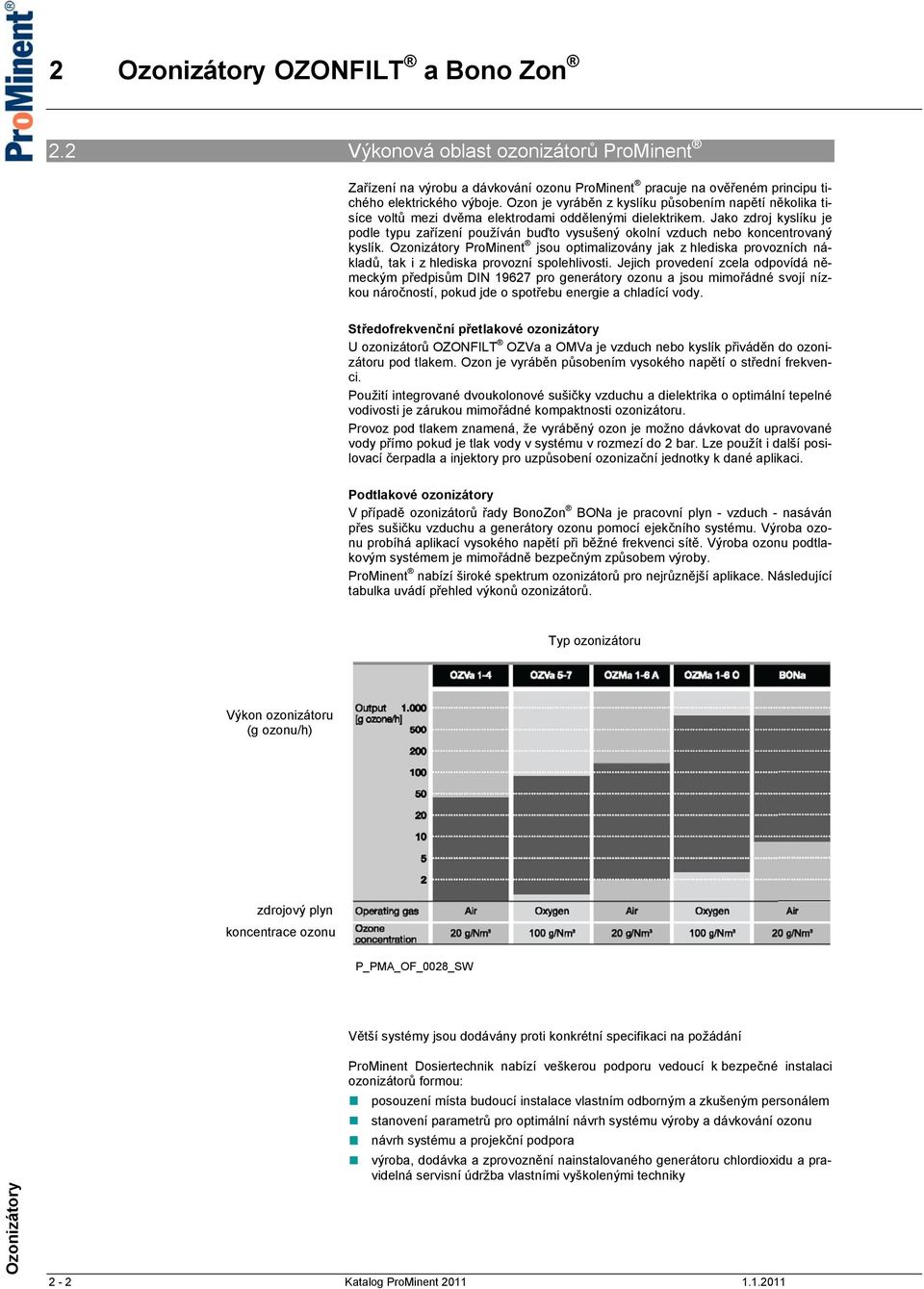

4 2.2 Výkonová oblast ozonizátorů ProMinent Zařízení na výrobu a dávkování ozonu ProMinent pracuje na ověřeném principu tichého elektrického výboje. Ozon je vyráběn z kyslíku působením napětí několika tisíce voltů mezi dvěma elektrodami oddělenými dielektrikem. Jako zdroj kyslíku je podle typu zařízení používán buďto vysušený okolní vzduch nebo koncentrovaný kyslík. ProMinent jsou optimalizovány jak z hlediska provozních nákladů, tak i z hlediska provozní spolehlivosti. Jejich provedení zcela odpovídá německým předpisům DIN pro generátory ozonu a jsou mimořádné svojí nízkou náročností, pokud jde o spotřebu energie a chladící vody. Středofrekvenční přetlakové ozonizátory U ozonizátorů OZONFILT OZVa a OMVa je vzduch nebo kyslík přiváděn do ozonizátoru pod tlakem. Ozon je vyráběn působením vysokého napětí o střední frekvenci. Použití integrované dvoukolonové sušičky vzduchu a dielektrika o optimální tepelné vodivosti je zárukou mimořádné kompaktnosti ozonizátoru. Provoz pod tlakem znamená, že vyráběný ozon je možno dávkovat do upravované vody přímo pokud je tlak vody v systému v rozmezí do 2 bar. Lze použít i další posilovací čerpadla a injektory pro uzpůsobení ozonizační jednotky k dané aplikaci. Podtlakové ozonizátory V případě ozonizátorů řady BonoZon BONa je pracovní plyn - vzduch - nasáván přes sušičku vzduchu a generátory ozonu pomocí ejekčního systému. Výroba ozonu probíhá aplikací vysokého napětí při běžné frekvenci sítě. Výroba ozonu podtlakovým systémem je mimořádně bezpečným způsobem výroby. ProMinent nabízí široké spektrum ozonizátorů pro nejrůznější aplikace. Následující tabulka uvádí přehled výkonů ozonizátorů. Typ ozonizátoru Výkon ozonizátoru (g ozonu/h) zdrojový plyn koncentrace ozonu P_PMA_OF_0028_SW Větší systémy jsou dodávány proti konkrétní specifikaci na požádání ProMinent Dosiertechnik nabízí veškerou podporu vedoucí k bezpečné instalaci ozonizátorů formou: posouzení místa budoucí instalace vlastním odborným a zkušeným personálem stanovení parametrů pro optimální návrh systému výroby a dávkování ozonu návrh systému a projekční podpora výroba, dodávka a zprovoznění nainstalovaného generátoru chlordioxidu a pravidelná servisní údržba vlastními vyškolenými techniky 2-2 Katalog ProMinent

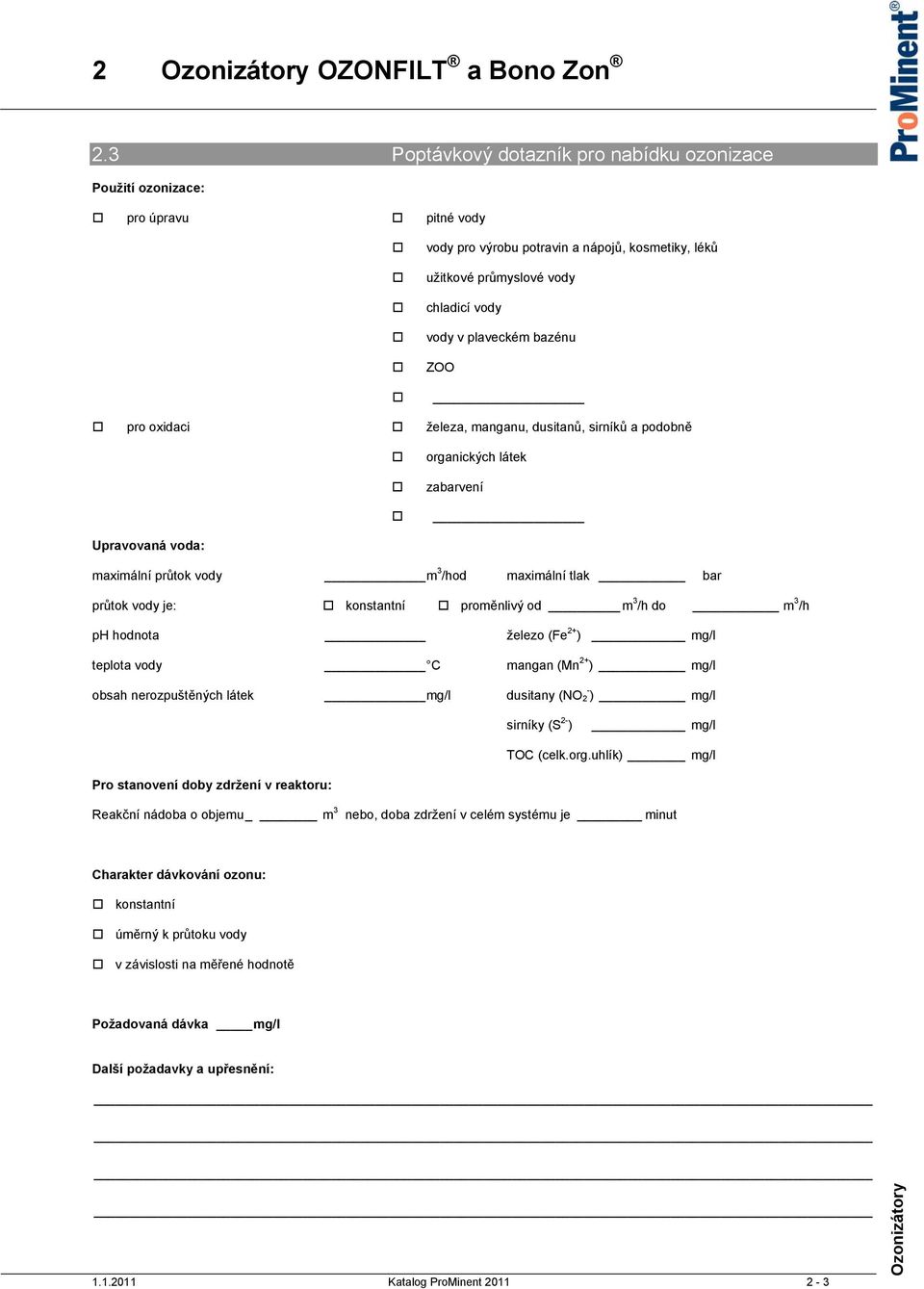

5 2.3 Poptávkový dotazník pro nabídku ozonizace Použití ozonizace: pro úpravu pitné vody vody pro výrobu potravin a nápojů, kosmetiky, léků užitkové průmyslové vody chladicí vody vody v plaveckém bazénu ZOO pro oxidaci železa, manganu, dusitanů, sirníků a podobně organických látek zabarvení Upravovaná voda: maximální průtok vody m 3 /hod maximální tlak bar průtok vody je: konstantní proměnlivý od m 3 /h do m 3 /h ph hodnota železo (Fe 2+ ) mg/l teplota vody C mangan (Mn 2+ ) mg/l obsah nerozpuštěných látek mg/l dusitany (NO - 2 ) mg/l sirníky (S 2- ) mg/l TOC (celk.org.uhlík) mg/l Pro stanovení doby zdržení v reaktoru: Reakční nádoba o objemu m 3 nebo, doba zdržení v celém systému je minut Charakter dávkování ozonu: konstantní úměrný k průtoku vody v závislosti na měřené hodnotě Požadovaná dávka mg/l Další požadavky a upřesnění: Katalog ProMinent

6 2.4 OZONFILT OZVa řady OZONFILT OZVa jsou konstruovány jako přetlaková zařízení, u nichž je zdrojový plyn - okolní vzduch nebo kyslík - přiváděn do generátoru ozonu pod tlakem. Ozon je vyráběn působením vysokého napětí o střední frekvenci a regulace je prováděna řízením primárního proudu. Zavedení speciální technologie ProMinent založené na řízení primárního proudu (PCC) umožnilo kompletně chránit elektrické součásti (vysokonapěťový transformátor a výkonovou část) a rovněž umožňuje zobrazovat digitálně hodnotu vyráběného množství ozonu v gramech za hodinu. Výsledkem je skutečnost, že výkon generátoru lze nastavovat v rozmezí % nominálního výkonu a to zcela nezávisle na případných kolísáních napětí nebo tlaku. Použití integrované dvoukolonové sušičky vzduchu a dielektrika o optimální tepelné vodivosti je zárukou mimořádné kompaktnosti ozonizátoru. Unikátní konstrukce generátoru ozonu přináší vynikající charakteristiku odvodu tepla s nízkou spotřebou chladící vody, s rychlým odvodem tepla zabraňující předčasnému rozkladu vyrobeného ozonu právě působením neodvedeného tepla. Provoz pod tlakem znamená, že vyráběný ozon je možno zavádět do upravované vody přímo pokud je tlak vody v systému v rozmezí do 2 bar. Lze použít i další posilovací čerpadla a injektory pro uzpůsobení ozonizační jednotky k dané aplikaci. ve spojení s měřící a regulační technikou ProMinent DULCOMETER a měřícími sondami ozonu DULCOTEST OZE jsou mimořádně vhodné pro provozy, v nichž je výroba ozonu a jeho dávkování závislé na měřené hodnotě a stavu vody. Základní rysy: jednoduchý provoz kompletní vybavení vysoká účinnost nízká spotřeba elektrické energie a chladící vody vysoké koncentrace ozonu díky výrobě z kyslíku PCC technologie chránící podstatné elektrosoučásti ozonizátoru přesné digitální zobrazování okamžité produkce ozonu v gramech za hodinu reprodukovatelné nastavení výkonu ozonizátoru v rozmezí % nominálního výkonu 2-4 Katalog ProMinent

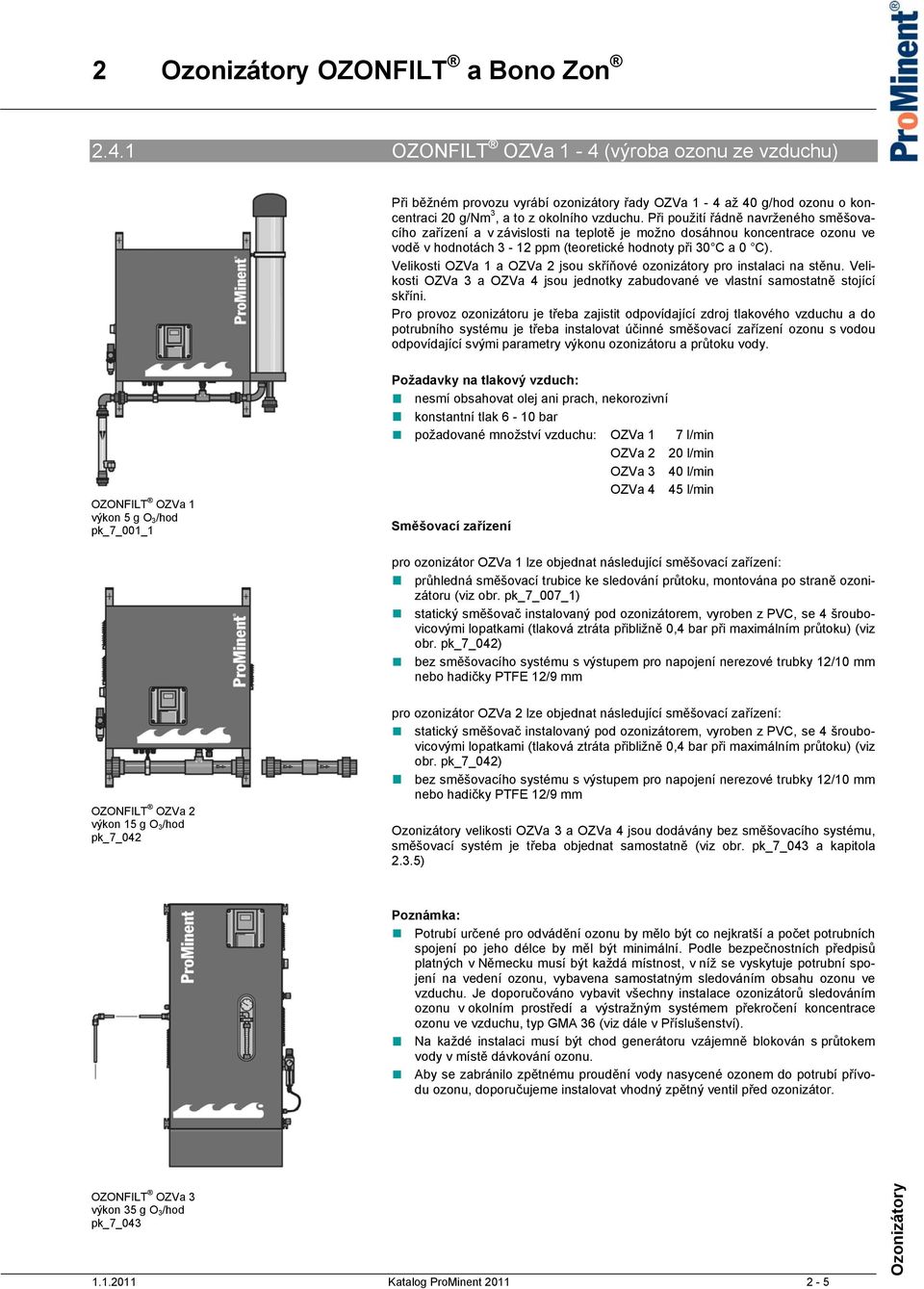

7 2.4.1 OZONFILT OZVa 1-4 (výroba ozonu ze vzduchu) Při běžném provozu vyrábí ozonizátory řady OZVa 1-4 až 40 g/hod ozonu o koncentraci 20 g/nm 3, a to z okolního vzduchu. Při použití řádně navrženého směšovacího zařízení a v závislosti na teplotě je možno dosáhnou koncentrace ozonu ve vodě v hodnotách 3-12 ppm (teoretické hodnoty při 30 C a 0 C). Velikosti OZVa 1 a OZVa 2 jsou skříňové ozonizátory pro instalaci na stěnu. Velikosti OZVa 3 a OZVa 4 jsou jednotky zabudované ve vlastní samostatně stojící skříni. Pro provoz ozonizátoru je třeba zajistit odpovídající zdroj tlakového vzduchu a do potrubního systému je třeba instalovat účinné směšovací zařízení ozonu s vodou odpovídající svými parametry výkonu ozonizátoru a průtoku vody. OZONFILT OZVa 1 výkon 5 g O 3 /hod pk_7_001_1 Požadavky na tlakový vzduch: nesmí obsahovat olej ani prach, nekorozivní konstantní tlak 6-10 bar požadované množství vzduchu: OZVa 1 7 l/min OZVa 2 20 l/min OZVa 3 40 l/min OZVa 4 45 l/min Směšovací zařízení pro ozonizátor OZVa 1 lze objednat následující směšovací zařízení: průhledná směšovací trubice ke sledování průtoku, montována po straně ozonizátoru (viz obr. pk_7_007_1) statický směšovač instalovaný pod ozonizátorem, vyroben z PVC, se 4 šroubovicovými lopatkami (tlaková ztráta přibližně 0,4 bar při maximálním průtoku) (viz obr. pk_7_042) bez směšovacího systému s výstupem pro napojení nerezové trubky 12/10 mm nebo hadičky PTFE 12/9 mm OZONFILT OZVa 2 výkon 15 g O 3 /hod pk_7_042 pro ozonizátor OZVa 2 lze objednat následující směšovací zařízení: statický směšovač instalovaný pod ozonizátorem, vyroben z PVC, se 4 šroubovicovými lopatkami (tlaková ztráta přibližně 0,4 bar při maximálním průtoku) (viz obr. pk_7_042) bez směšovacího systému s výstupem pro napojení nerezové trubky 12/10 mm nebo hadičky PTFE 12/9 mm velikosti OZVa 3 a OZVa 4 jsou dodávány bez směšovacího systému, směšovací systém je třeba objednat samostatně (viz obr. pk_7_043 a kapitola 2.3.5) Poznámka: Potrubí určené pro odvádění ozonu by mělo být co nejkratší a počet potrubních spojení po jeho délce by měl být minimální. Podle bezpečnostních předpisů platných v Německu musí být každá místnost, v níž se vyskytuje potrubní spojení na vedení ozonu, vybavena samostatným sledováním obsahu ozonu ve vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36 (viz dále v Příslušenství). Na každé instalaci musí být chod generátoru vzájemně blokován s průtokem vody v místě dávkování ozonu. Aby se zabránilo zpětnému proudění vody nasycené ozonem do potrubí přívodu ozonu, doporučujeme instalovat vhodný zpětný ventil před ozonizátor. OZONFILT OZVa 3 výkon 35 g O 3 /hod pk_7_ Katalog ProMinent

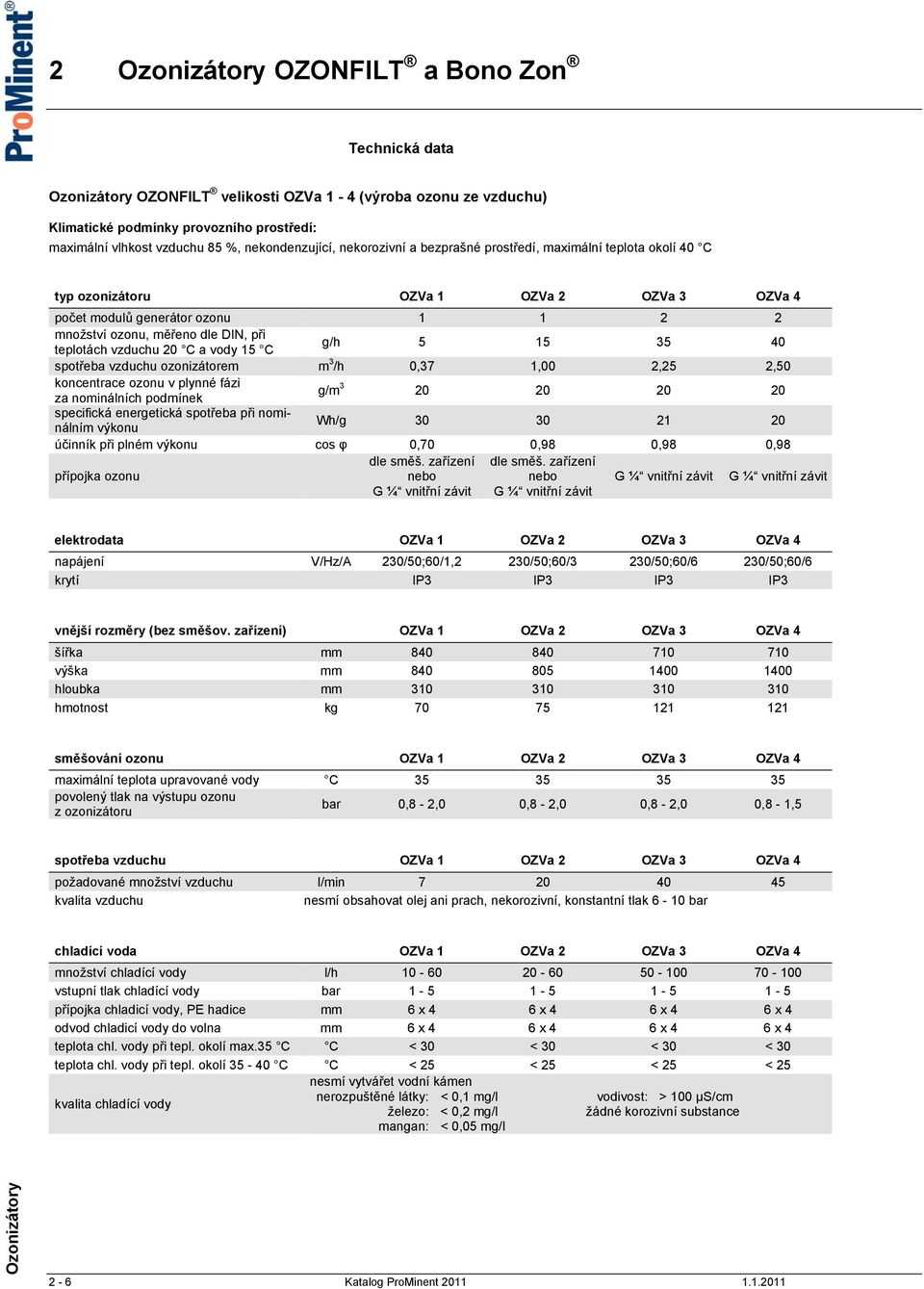

8 Technická data OZONFILT velikosti OZVa 1-4 (výroba ozonu ze vzduchu) Klimatické podmínky provozního prostředí: maximální vlhkost vzduchu 85 %, nekondenzující, nekorozivní a bezprašné prostředí, maximální teplota okolí 40 C typ ozonizátoru OZVa 1 OZVa 2 OZVa 3 OZVa 4 počet modulů generátor ozonu množství ozonu, měřeno dle DIN, při teplotách vzduchu 20 C a vody 15 C g/h spotřeba vzduchu ozonizátorem m 3 /h 0,37 1,00 2,25 2,50 koncentrace ozonu v plynné fázi za nominálních podmínek g/m specifická energetická spotřeba při nominálním výkonu Wh/g účinník při plném výkonu cos φ 0,70 0,98 0,98 0,98 přípojka ozonu dle směš. zařízení nebo G ¼ vnitřní závit dle směš. zařízení nebo G ¼ vnitřní závit G ¼ vnitřní závit G ¼ vnitřní závit elektrodata OZVa 1 OZVa 2 OZVa 3 OZVa 4 napájení V/Hz/A 230/50;60/1,2 230/50;60/3 230/50;60/6 230/50;60/6 krytí IP3 IP3 IP3 IP3 vnější rozměry (bez směšov. zařízení) OZVa 1 OZVa 2 OZVa 3 OZVa 4 šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZVa 1 OZVa 2 OZVa 3 OZVa 4 maximální teplota upravované vody C povolený tlak na výstupu ozonu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 0,8-1,5 spotřeba vzduchu OZVa 1 OZVa 2 OZVa 3 OZVa 4 požadované množství vzduchu l/min kvalita vzduchu nesmí obsahovat olej ani prach, nekorozivní, konstantní tlak 6-10 bar chladící voda OZVa 1 OZVa 2 OZVa 3 OZVa 4 množství chladící vody l/h vstupní tlak chladící vody bar přípojka chladicí vody, PE hadice mm 6 x 4 6 x 4 6 x 4 6 x 4 odvod chladicí vody do volna mm 6 x 4 6 x 4 6 x 4 6 x 4 teplota chl. vody při tepl. okolí max.35 C C < 30 < 30 < 30 < 30 teplota chl. vody při tepl. okolí C C < 25 < 25 < 25 < 25 nesmí vytvářet vodní kámen kvalita chladící vody nerozpuštěné látky: < 0,1 mg/l vodivost: > 100 μs/cm železo: < 0,2 mg/l žádné korozivní substance mangan: < 0,05 mg/l 2-6 Katalog ProMinent

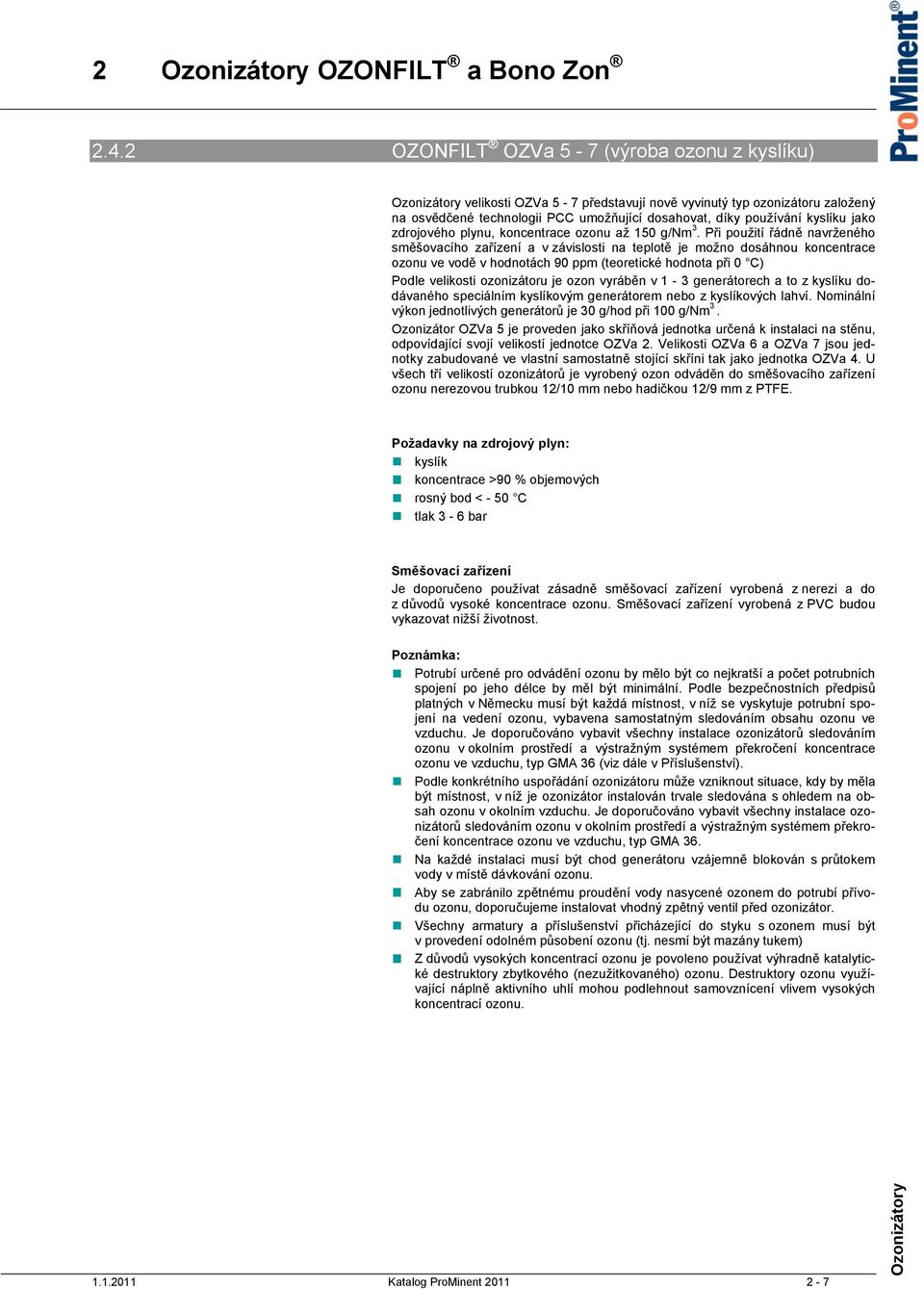

9 2.4.2 OZONFILT OZVa 5-7 (výroba ozonu z kyslíku) velikosti OZVa 5-7 představují nově vyvinutý typ ozonizátoru založený na osvědčené technologii PCC umožňující dosahovat, díky používání kyslíku jako zdrojového plynu, koncentrace ozonu až 150 g/nm 3. Při použití řádně navrženého směšovacího zařízení a v závislosti na teplotě je možno dosáhnou koncentrace ozonu ve vodě v hodnotách 90 ppm (teoretické hodnota při 0 C) Podle velikosti ozonizátoru je ozon vyráběn v 1-3 generátorech a to z kyslíku dodávaného speciálním kyslíkovým generátorem nebo z kyslíkových lahví. Nominální výkon jednotlivých generátorů je 30 g/hod při 100 g/nm 3. Ozonizátor OZVa 5 je proveden jako skříňová jednotka určená k instalaci na stěnu, odpovídající svojí velikostí jednotce OZVa 2. Velikosti OZVa 6 a OZVa 7 jsou jednotky zabudované ve vlastní samostatně stojící skříni tak jako jednotka OZVa 4. U všech tří velikostí ozonizátorů je vyrobený ozon odváděn do směšovacího zařízení ozonu nerezovou trubkou 12/10 mm nebo hadičkou 12/9 mm z PTFE. Požadavky na zdrojový plyn: kyslík koncentrace >90 % objemových rosný bod < - 50 C tlak 3-6 bar Směšovací zařízení Je doporučeno používat zásadně směšovací zařízení vyrobená z nerezi a do z důvodů vysoké koncentrace ozonu. Směšovací zařízení vyrobená z PVC budou vykazovat nižší životnost. Poznámka: Potrubí určené pro odvádění ozonu by mělo být co nejkratší a počet potrubních spojení po jeho délce by měl být minimální. Podle bezpečnostních předpisů platných v Německu musí být každá místnost, v níž se vyskytuje potrubní spojení na vedení ozonu, vybavena samostatným sledováním obsahu ozonu ve vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36 (viz dále v Příslušenství). Podle konkrétního uspořádání ozonizátoru může vzniknout situace, kdy by měla být místnost, v níž je ozonizátor instalován trvale sledována s ohledem na obsah ozonu v okolním vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36. Na každé instalaci musí být chod generátoru vzájemně blokován s průtokem vody v místě dávkování ozonu. Aby se zabránilo zpětnému proudění vody nasycené ozonem do potrubí přívodu ozonu, doporučujeme instalovat vhodný zpětný ventil před ozonizátor. Všechny armatury a příslušenství přicházející do styku s ozonem musí být v provedení odolném působení ozonu (tj. nesmí být mazány tukem) Z důvodů vysokých koncentrací ozonu je povoleno používat výhradně katalytické destruktory zbytkového (nezužitkovaného) ozonu. Destruktory ozonu využívající náplně aktivního uhlí mohou podlehnout samovznícení vlivem vysokých koncentrací ozonu Katalog ProMinent

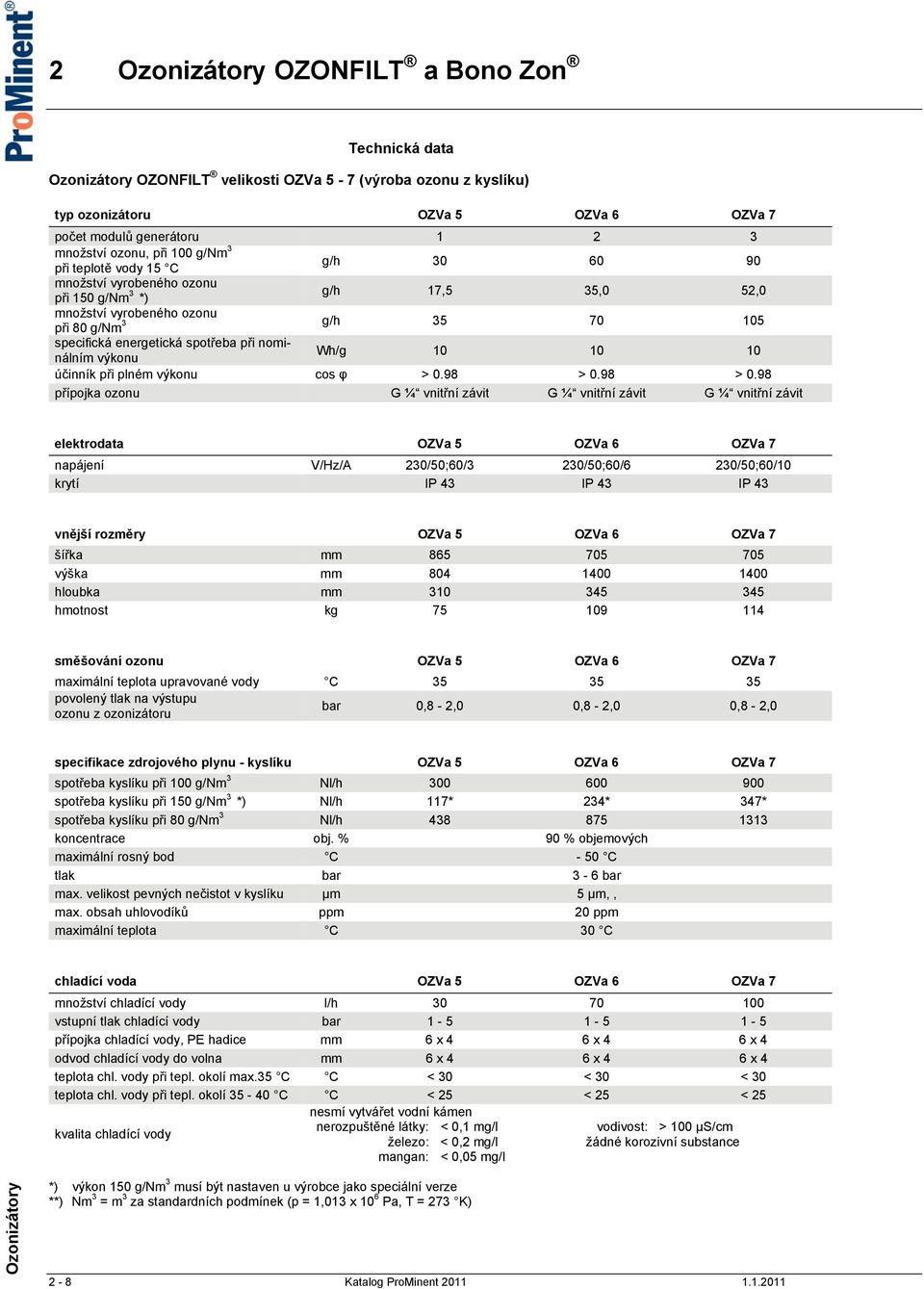

10 Technická data OZONFILT velikosti OZVa 5-7 (výroba ozonu z kyslíku) typ ozonizátoru OZVa 5 OZVa 6 OZVa 7 počet modulů generátoru množství ozonu, při 100 g/nm 3 při teplotě vody 15 C g/h množství vyrobeného ozonu při 150 g/nm 3 *) g/h 17,5 35,0 52,0 množství vyrobeného ozonu 3 při 80 g/nm g/h specifická energetická spotřeba při nominálním výkonu Wh/g účinník při plném výkonu cos φ > 0.98 > 0.98 > 0.98 přípojka ozonu G ¼ vnitřní závit G ¼ vnitřní závit G ¼ vnitřní závit elektrodata OZVa 5 OZVa 6 OZVa 7 napájení V/Hz/A 230/50;60/3 230/50;60/6 230/50;60/10 krytí IP 43 IP 43 IP 43 vnější rozměry OZVa 5 OZVa 6 OZVa 7 šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZVa 5 OZVa 6 OZVa 7 maximální teplota upravované vody C povolený tlak na výstupu ozonu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 specifikace zdrojového plynu - kyslíku OZVa 5 OZVa 6 OZVa 7 spotřeba kyslíku při 100 g/nm 3 Nl/h spotřeba kyslíku při 150 g/nm 3 *) Nl/h 117* 234* 347* spotřeba kyslíku při 80 g/nm 3 Nl/h koncentrace obj. % 90 % objemových maximální rosný bod C - 50 C tlak bar 3-6 bar max. velikost pevných nečistot v kyslíku μm 5 μm,, max. obsah uhlovodíků ppm 20 ppm maximální teplota C 30 C chladící voda OZVa 5 OZVa 6 OZVa 7 množství chladící vody l/h vstupní tlak chladící vody bar přípojka chladící vody, PE hadice mm 6 x 4 6 x 4 6 x 4 odvod chladící vody do volna mm 6 x 4 6 x 4 6 x 4 teplota chl. vody při tepl. okolí max.35 C C < 30 < 30 < 30 teplota chl. vody při tepl. okolí C C < 25 < 25 < 25 nesmí vytvářet vodní kámen kvalita chladící vody nerozpuštěné látky: < 0,1 mg/l vodivost: > 100 μs/cm železo: < 0,2 mg/l žádné korozivní substance mangan: < 0,05 mg/l *) výkon 150 g/nm 3 musí být nastaven u výrobce jako speciální verze **) Nm 3 = m 3 za standardních podmínek (p = 1,013 x 10 6 Pa, T = 273 K) 2-8 Katalog ProMinent

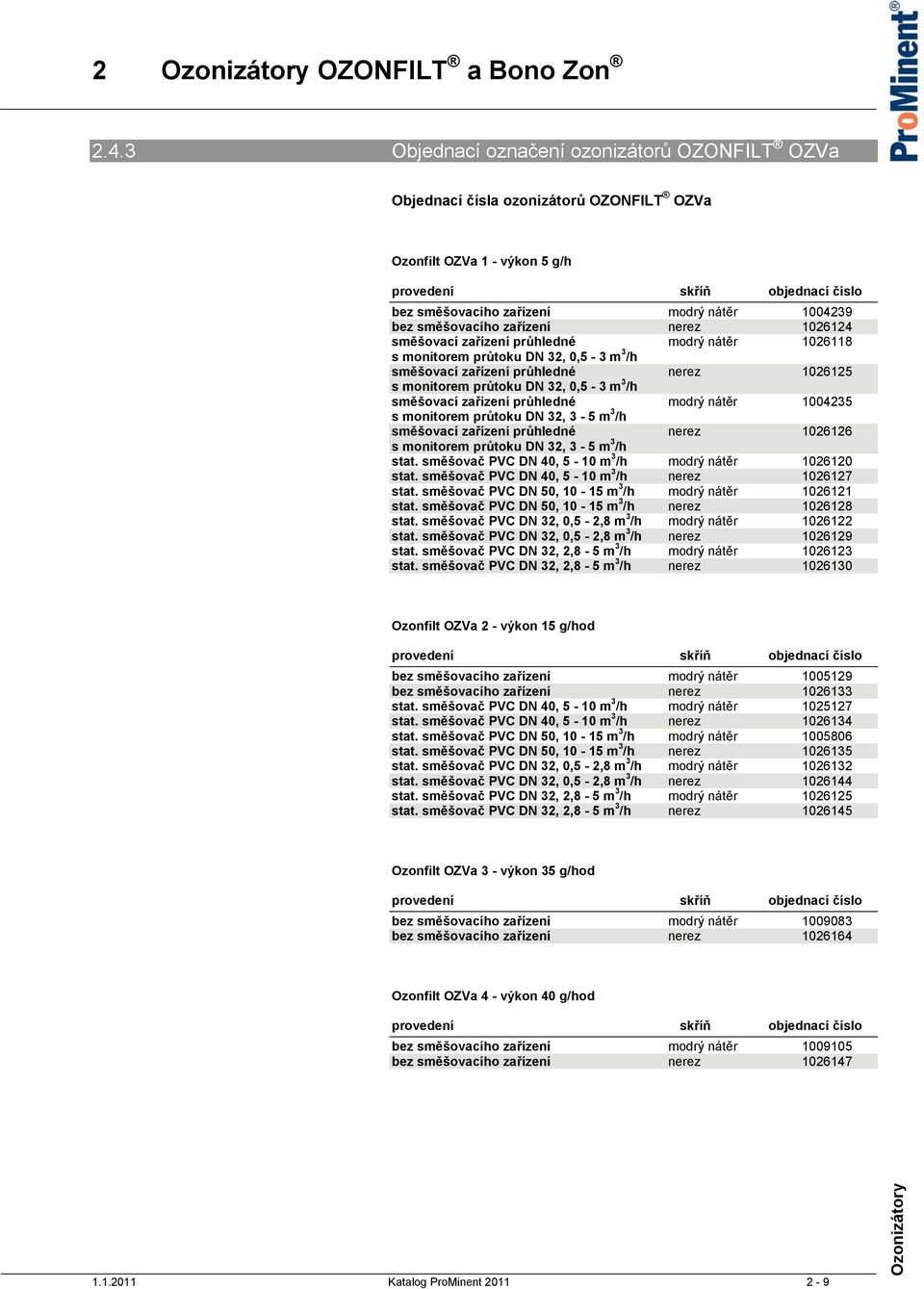

11 2.4.3 Objednací označení ozonizátorů OZONFILT OZVa Objednací čísla ozonizátorů OZONFILT OZVa Ozonfilt OZVa 1 - výkon 5 g/h provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez směšovací zařízení průhledné modrý nátěr s monitorem průtoku DN 32, 0,5-3 m 3 /h směšovací zařízení průhledné nerez s monitorem průtoku DN 32, 0,5-3 m 3 /h směšovací zařízení průhledné modrý nátěr s monitorem průtoku DN 32, 3-5 m 3 /h směšovací zařízení průhledné nerez s monitorem průtoku DN 32, 3-5 m 3 /h stat. směšovač PVC DN 40, 5-10 m 3 /h modrý nátěr stat. směšovač PVC DN 40, 5-10 m 3 /h nerez stat. směšovač PVC DN 50, m 3 /h modrý nátěr stat. směšovač PVC DN 50, m 3 /h nerez stat. směšovač PVC DN 32, 0,5-2,8 m 3 /h modrý nátěr stat. směšovač PVC DN 32, 0,5-2,8 m 3 /h nerez stat. směšovač PVC DN 32, 2,8-5 m 3 /h modrý nátěr stat. směšovač PVC DN 32, 2,8-5 m 3 /h nerez Ozonfilt OZVa 2 - výkon 15 g/hod provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez stat. směšovač PVC DN 40, 5-10 m 3 /h modrý nátěr stat. směšovač PVC DN 40, 5-10 m 3 /h nerez stat. směšovač PVC DN 50, m 3 /h modrý nátěr stat. směšovač PVC DN 50, m 3 /h nerez stat. směšovač PVC DN 32, 0,5-2,8 m 3 /h modrý nátěr stat. směšovač PVC DN 32, 0,5-2,8 m 3 /h nerez stat. směšovač PVC DN 32, 2,8-5 m 3 /h modrý nátěr stat. směšovač PVC DN 32, 2,8-5 m 3 /h nerez Ozonfilt OZVa 3 - výkon 35 g/hod provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez Ozonfilt OZVa 4 - výkon 40 g/hod provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez Katalog ProMinent

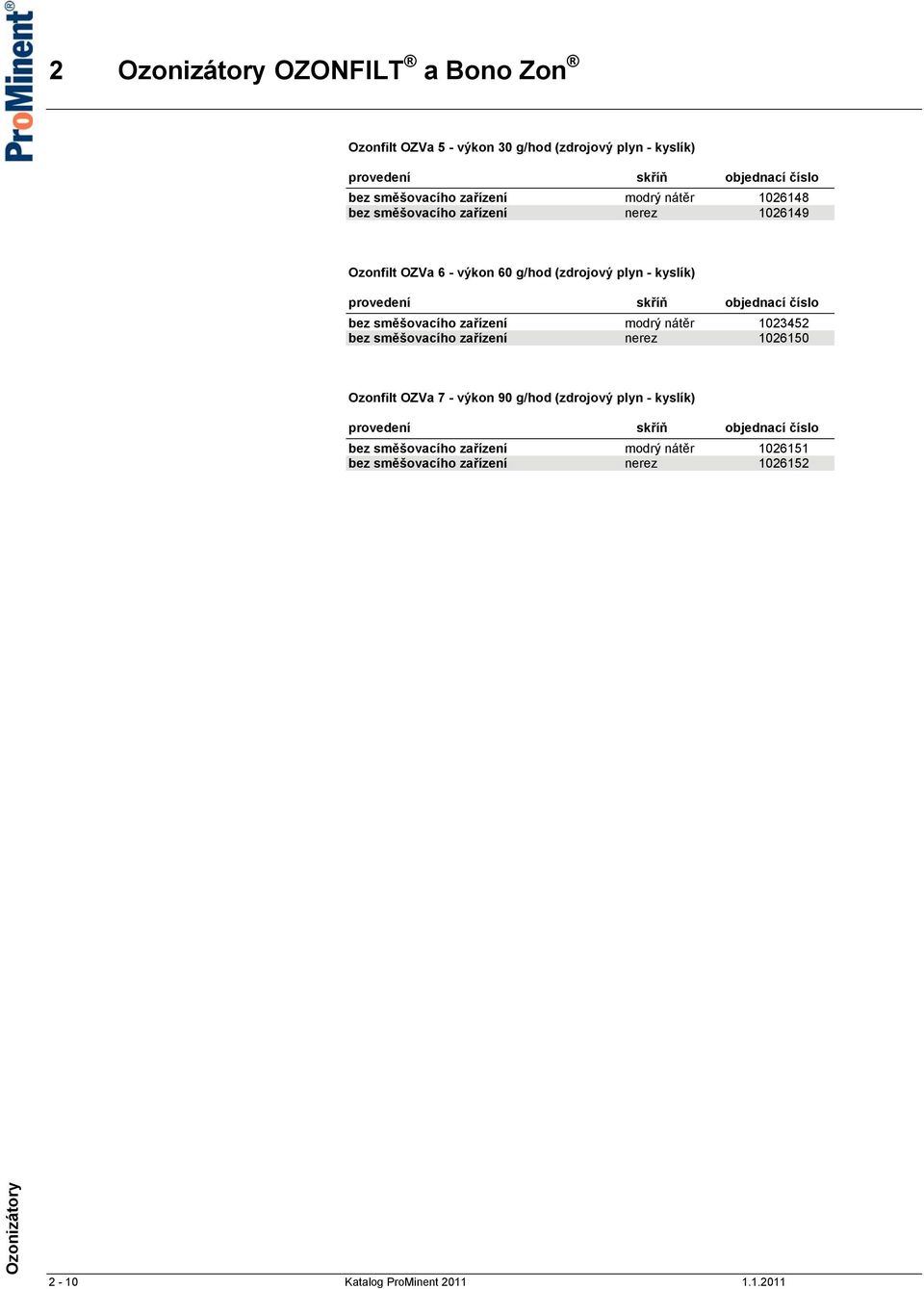

12 Ozonfilt OZVa 5 - výkon 30 g/hod (zdrojový plyn - kyslík) provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez Ozonfilt OZVa 6 - výkon 60 g/hod (zdrojový plyn - kyslík) provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez Ozonfilt OZVa 7 - výkon 90 g/hod (zdrojový plyn - kyslík) provedení skříň bez směšovacího zařízení modrý nátěr bez směšovacího zařízení nerez Katalog ProMinent

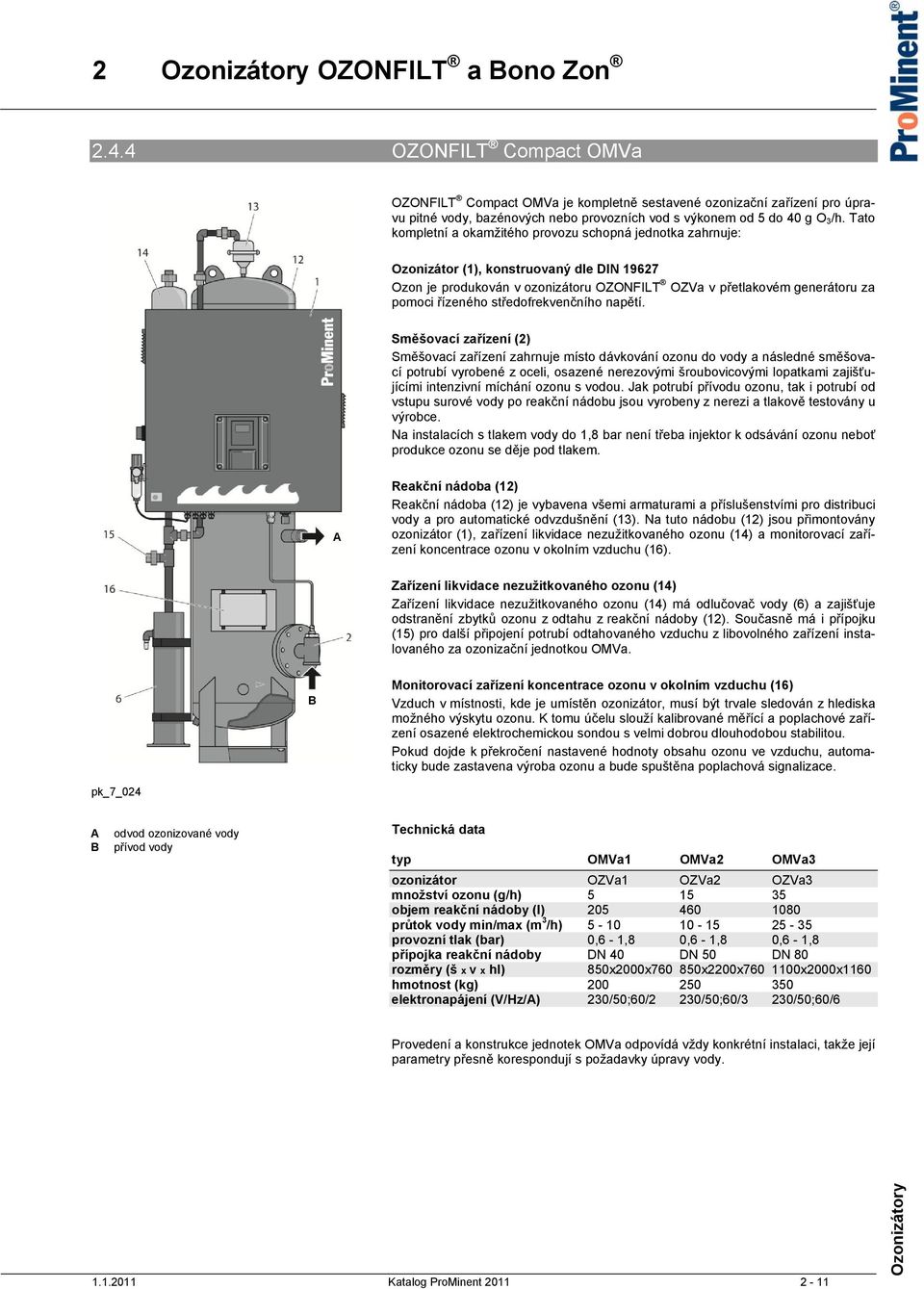

13 2.4.4 OZONFILT Compact OMVa OZONFILT Compact OMVa je kompletně sestavené ozonizační zařízení pro úpravu pitné vody, bazénových nebo provozních vod s výkonem od 5 do 40 g O 3 /h. Tato kompletní a okamžitého provozu schopná jednotka zahrnuje: Ozonizátor (1), konstruovaný dle DIN Ozon je produkován v ozonizátoru OZONFILT OZVa v přetlakovém generátoru za pomoci řízeného středofrekvenčního napětí. Směšovací zařízení (2) Směšovací zařízení zahrnuje místo dávkování ozonu do vody a následné směšovací potrubí vyrobené z oceli, osazené nerezovými šroubovicovými lopatkami zajišťujícími intenzivní míchání ozonu s vodou. Jak potrubí přívodu ozonu, tak i potrubí od vstupu surové vody po reakční nádobu jsou vyrobeny z nerezi a tlakově testovány u výrobce. Na instalacích s tlakem vody do 1,8 bar není třeba injektor k odsávání ozonu neboť produkce ozonu se děje pod tlakem. A Reakční nádoba (12) Reakční nádoba (12) je vybavena všemi armaturami a příslušenstvími pro distribuci vody a pro automatické odvzdušnění (13). Na tuto nádobu (12) jsou přimontovány ozonizátor (1), zařízení likvidace nezužitkovaného ozonu (14) a monitorovací zařízení koncentrace ozonu v okolním vzduchu (16). Zařízení likvidace nezužitkovaného ozonu (14) Zařízení likvidace nezužitkovaného ozonu (14) má odlučovač vody (6) a zajišťuje odstranění zbytků ozonu z odtahu z reakční nádoby (12). Současně má i přípojku (15) pro další připojení potrubí odtahovaného vzduchu z libovolného zařízení instalovaného za ozonizační jednotkou OMVa. B Monitorovací zařízení koncentrace ozonu v okolním vzduchu (16) Vzduch v místnosti, kde je umístěn ozonizátor, musí být trvale sledován z hlediska možného výskytu ozonu. K tomu účelu slouží kalibrované měřící a poplachové zařízení osazené elektrochemickou sondou s velmi dobrou dlouhodobou stabilitou. Pokud dojde k překročení nastavené hodnoty obsahu ozonu ve vzduchu, automaticky bude zastavena výroba ozonu a bude spuštěna poplachová signalizace. pk_7_024 A B odvod ozonizované vody přívod vody Technická data typ OMVa1 OMVa2 OMVa3 ozonizátor OZVa1 OZVa2 OZVa3 množství ozonu (g/h) objem reakční nádoby (l) průtok vody min/max (m 3 /h) provozní tlak (bar) 0,6-1,8 0,6-1,8 0,6-1,8 přípojka reakční nádoby DN 40 DN 50 DN 80 rozměry (š x v x hl) 850x2000x x2200x x2000x1160 hmotnost (kg) elektronapájení (V/Hz/A) 230/50;60/2 230/50;60/3 230/50;60/6 Provedení a konstrukce jednotek OMVa odpovídá vždy konkrétní instalaci, takže její parametry přesně korespondují s požadavky úpravy vody Katalog ProMinent

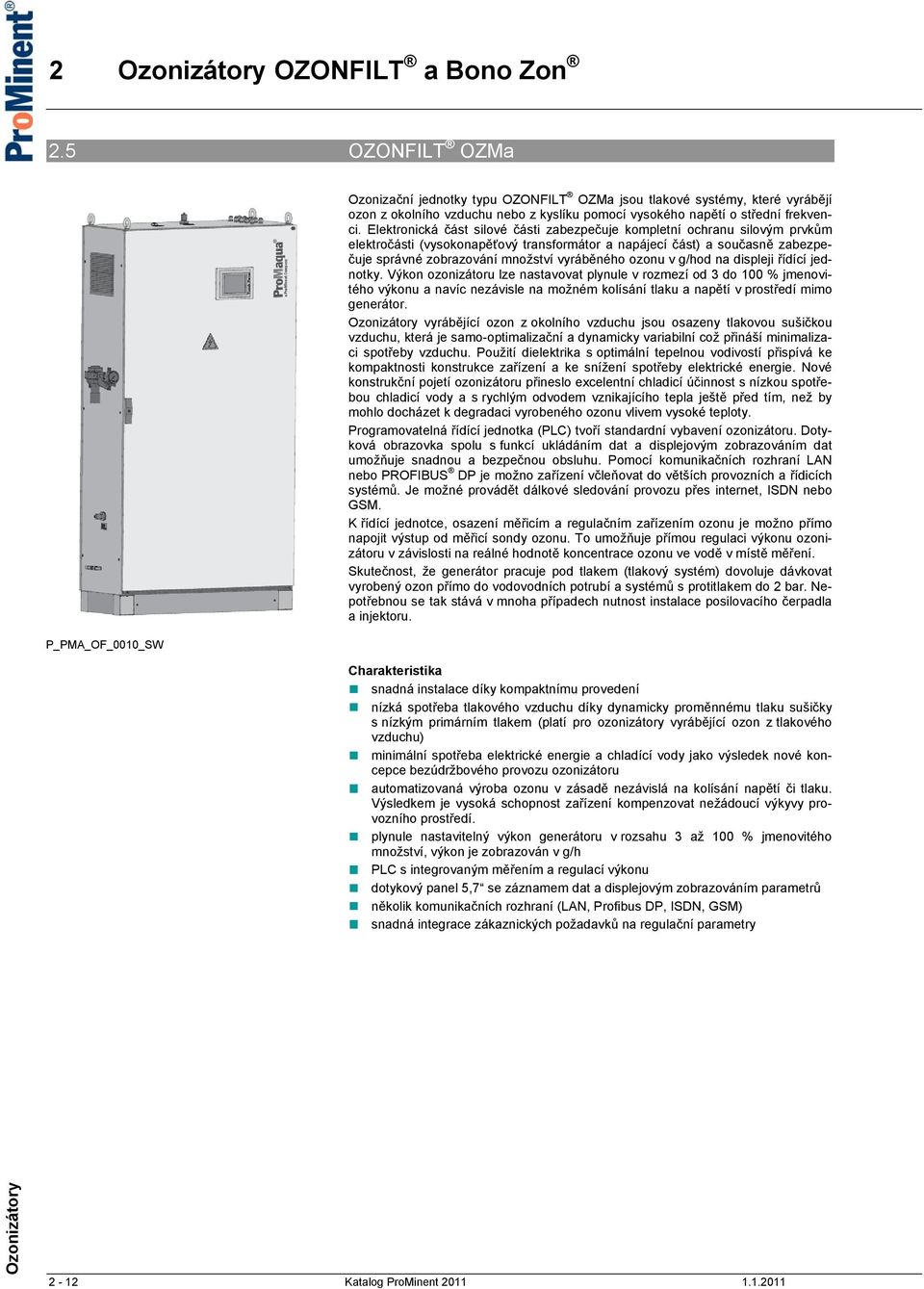

14 2.5 OZONFILT OZMa P_PMA_OF_0010_SW Ozonizační jednotky typu OZONFILT OZMa jsou tlakové systémy, které vyrábějí ozon z okolního vzduchu nebo z kyslíku pomocí vysokého napětí o střední frekvenci. Elektronická část silové části zabezpečuje kompletní ochranu silovým prvkům elektročásti (vysokonapěťový transformátor a napájecí část) a současně zabezpečuje správné zobrazování množství vyráběného ozonu v g/hod na displeji řídící jednotky. Výkon ozonizátoru lze nastavovat plynule v rozmezí od 3 do 100 % jmenovitého výkonu a navíc nezávisle na možném kolísání tlaku a napětí v prostředí mimo generátor. vyrábějící ozon z okolního vzduchu jsou osazeny tlakovou sušičkou vzduchu, která je samo-optimalizační a dynamicky variabilní což přináší minimalizaci spotřeby vzduchu. Použití dielektrika s optimální tepelnou vodivostí přispívá ke kompaktnosti konstrukce zařízení a ke snížení spotřeby elektrické energie. Nové konstrukční pojetí ozonizátoru přineslo excelentní chladicí účinnost s nízkou spotřebou chladicí vody a s rychlým odvodem vznikajícího tepla ještě před tím, než by mohlo docházet k degradaci vyrobeného ozonu vlivem vysoké teploty. Programovatelná řídící jednotka (PLC) tvoří standardní vybavení ozonizátoru. Dotyková obrazovka spolu s funkcí ukládáním dat a displejovým zobrazováním dat umožňuje snadnou a bezpečnou obsluhu. Pomocí komunikačních rozhraní LAN nebo PROFIBUS DP je možno zařízení včleňovat do větších provozních a řídicích systémů. Je možné provádět dálkové sledování provozu přes internet, ISDN nebo GSM. K řídící jednotce, osazení měřicím a regulačním zařízením ozonu je možno přímo napojit výstup od měřicí sondy ozonu. To umožňuje přímou regulaci výkonu ozonizátoru v závislosti na reálné hodnotě koncentrace ozonu ve vodě v místě měření. Skutečnost, že generátor pracuje pod tlakem (tlakový systém) dovoluje dávkovat vyrobený ozon přímo do vodovodních potrubí a systémů s protitlakem do 2 bar. Nepotřebnou se tak stává v mnoha případech nutnost instalace posilovacího čerpadla a injektoru. Charakteristika snadná instalace díky kompaktnímu provedení nízká spotřeba tlakového vzduchu díky dynamicky proměnnému tlaku sušičky s nízkým primárním tlakem (platí pro ozonizátory vyrábějící ozon z tlakového vzduchu) minimální spotřeba elektrické energie a chladící vody jako výsledek nové koncepce bezúdržbového provozu ozonizátoru automatizovaná výroba ozonu v zásadě nezávislá na kolísání napětí či tlaku. Výsledkem je vysoká schopnost zařízení kompenzovat nežádoucí výkyvy provozního prostředí. plynule nastavitelný výkon generátoru v rozsahu 3 až 100 % jmenovitého množství, výkon je zobrazován v g/h PLC s integrovaným měřením a regulací výkonu dotykový panel 5,7 se záznamem dat a displejovým zobrazováním parametrů několik komunikačních rozhraní (LAN, Profibus DP, ISDN, GSM) snadná integrace zákaznických požadavků na regulační parametry 2-12 Katalog ProMinent

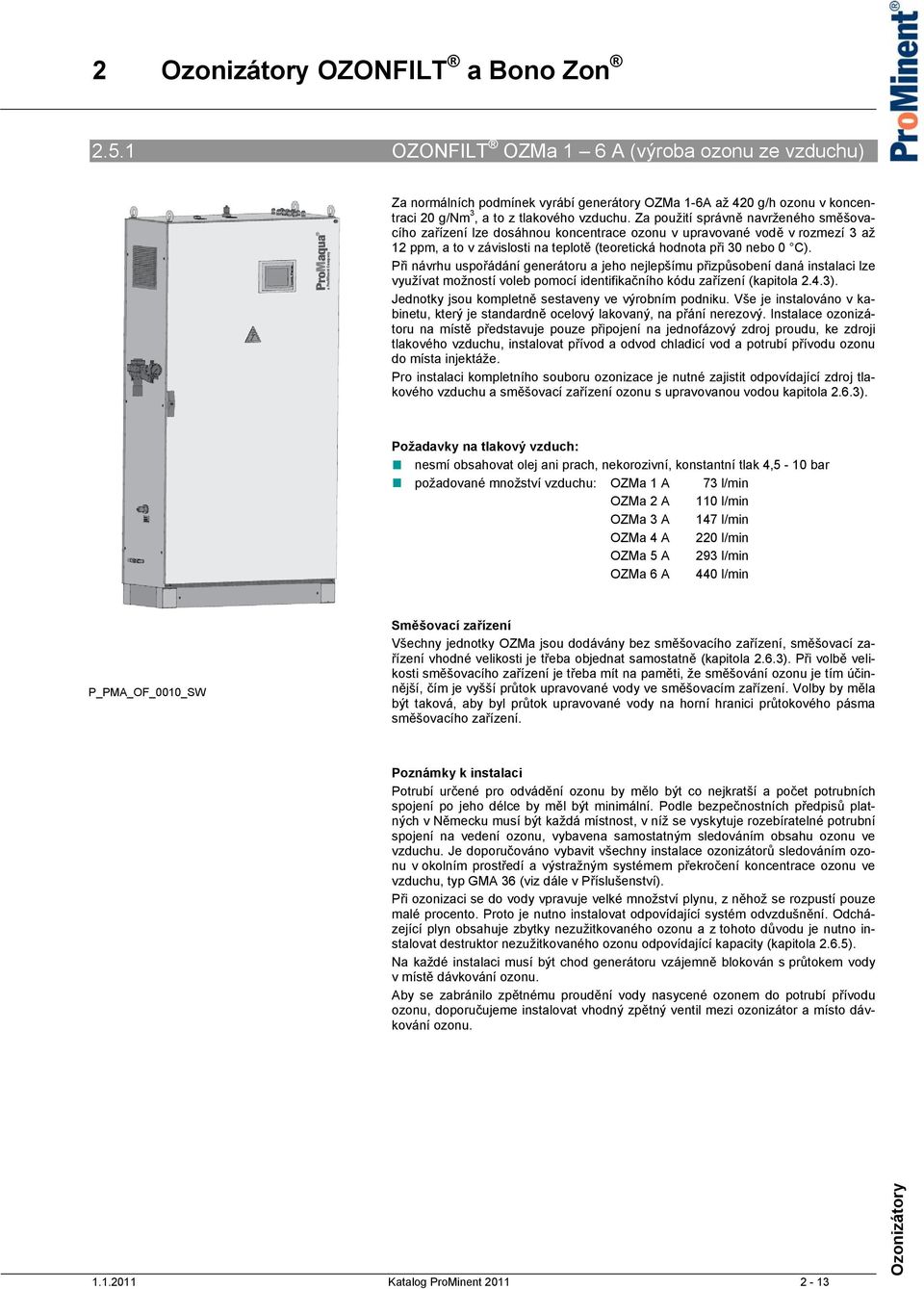

15 2.5.1 OZONFILT OZMa 1 6 A (výroba ozonu ze vzduchu) Za normálních podmínek vyrábí generátory OZMa 1-6A až 420 g/h ozonu v koncentraci 20 g/nm 3, a to z tlakového vzduchu. Za použití správně navrženého směšovacího zařízení lze dosáhnou koncentrace ozonu v upravované vodě v rozmezí 3 až 12 ppm, a to v závislosti na teplotě (teoretická hodnota při 30 nebo 0 C). Při návrhu uspořádání generátoru a jeho nejlepšímu přizpůsobení daná instalaci lze využívat možností voleb pomocí identifikačního kódu zařízení (kapitola 2.4.3). Jednotky jsou kompletně sestaveny ve výrobním podniku. Vše je instalováno v kabinetu, který je standardně ocelový lakovaný, na přání nerezový. Instalace ozonizátoru na místě představuje pouze připojení na jednofázový zdroj proudu, ke zdroji tlakového vzduchu, instalovat přívod a odvod chladicí vod a potrubí přívodu ozonu do místa injektáže. Pro instalaci kompletního souboru ozonizace je nutné zajistit odpovídající zdroj tlakového vzduchu a směšovací zařízení ozonu s upravovanou vodou kapitola 2.6.3). Požadavky na tlakový vzduch: nesmí obsahovat olej ani prach, nekorozivní, konstantní tlak 4,5-10 bar požadované množství vzduchu: OZMa 1 A 73 l/min OZMa 2 A 110 l/min OZMa 3 A 147 l/min OZMa 4 A 220 l/min OZMa 5 A 293 l/min OZMa 6 A 440 l/min P_PMA_OF_0010_SW Směšovací zařízení Všechny jednotky OZMa jsou dodávány bez směšovacího zařízení, směšovací zařízení vhodné velikosti je třeba objednat samostatně (kapitola 2.6.3). Při volbě velikosti směšovacího zařízení je třeba mít na paměti, že směšování ozonu je tím účinnější, čím je vyšší průtok upravované vody ve směšovacím zařízení. Volby by měla být taková, aby byl průtok upravované vody na horní hranici průtokového pásma směšovacího zařízení. Poznámky k instalaci Potrubí určené pro odvádění ozonu by mělo být co nejkratší a počet potrubních spojení po jeho délce by měl být minimální. Podle bezpečnostních předpisů platných v Německu musí být každá místnost, v níž se vyskytuje rozebíratelné potrubní spojení na vedení ozonu, vybavena samostatným sledováním obsahu ozonu ve vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36 (viz dále v Příslušenství). Při ozonizaci se do vody vpravuje velké množství plynu, z něhož se rozpustí pouze malé procento. Proto je nutno instalovat odpovídající systém odvzdušnění. Odcházející plyn obsahuje zbytky nezužitkovaného ozonu a z tohoto důvodu je nutno instalovat destruktor nezužitkovaného ozonu odpovídající kapacity (kapitola 2.6.5). Na každé instalaci musí být chod generátoru vzájemně blokován s průtokem vody v místě dávkování ozonu. Aby se zabránilo zpětnému proudění vody nasycené ozonem do potrubí přívodu ozonu, doporučujeme instalovat vhodný zpětný ventil mezi ozonizátor a místo dávkování ozonu Katalog ProMinent

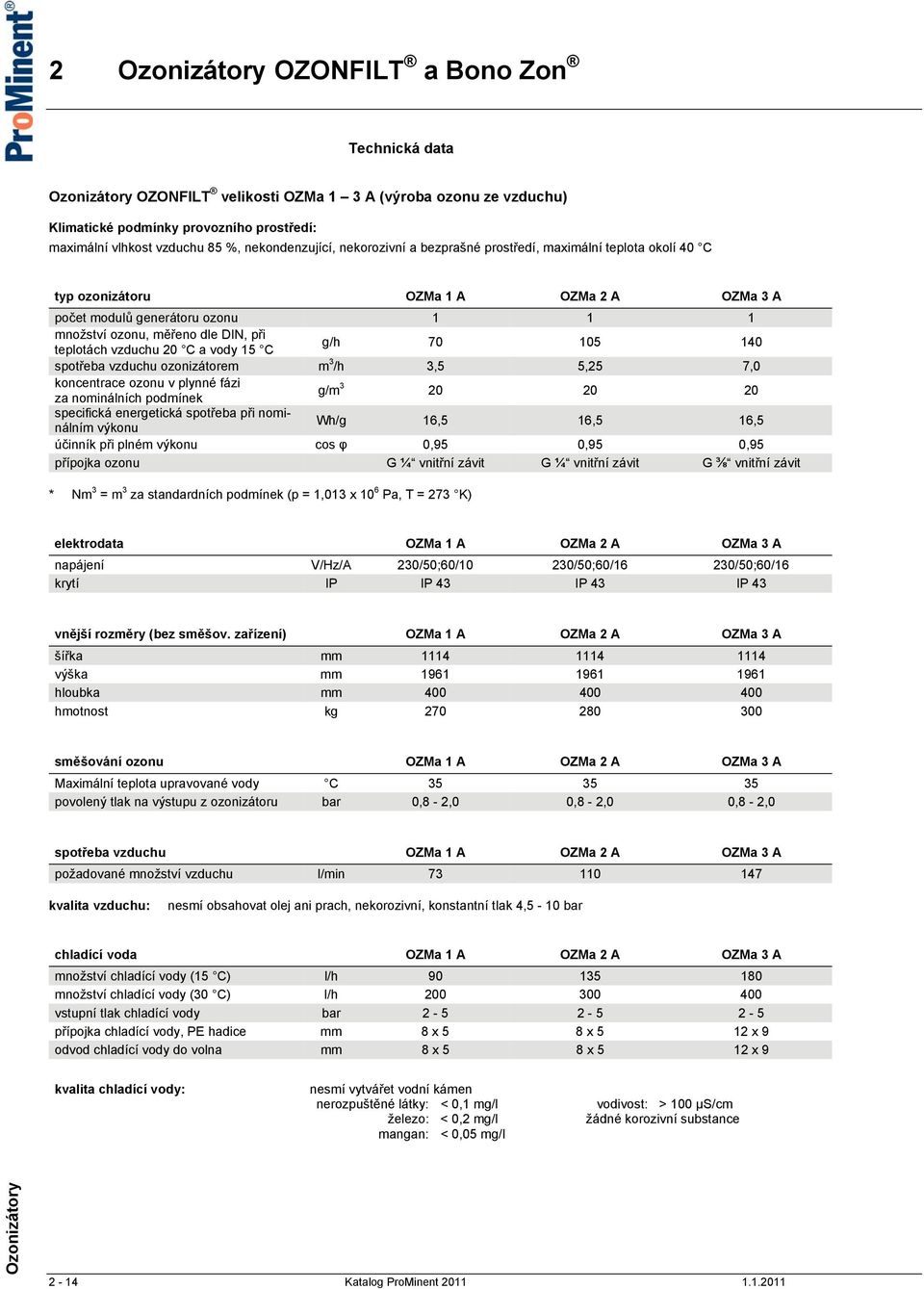

16 Technická data OZONFILT velikosti OZMa 1 3 A (výroba ozonu ze vzduchu) Klimatické podmínky provozního prostředí: maximální vlhkost vzduchu 85 %, nekondenzující, nekorozivní a bezprašné prostředí, maximální teplota okolí 40 C typ ozonizátoru OZMa 1 A OZMa 2 A OZMa 3 A počet modulů generátoru ozonu množství ozonu, měřeno dle DIN, při teplotách vzduchu 20 C a vody 15 C g/h spotřeba vzduchu ozonizátorem m 3 /h 3,5 5,25 7,0 koncentrace ozonu v plynné fázi za nominálních podmínek g/m specifická energetická spotřeba při nominálním výkonu Wh/g 16,5 16,5 16,5 účinník při plném výkonu cos φ 0,95 0,95 0,95 přípojka ozonu G ¼ vnitřní závit G ¼ vnitřní závit G ⅜ vnitřní závit * Nm 3 = m 3 za standardních podmínek (p = 1,013 x 10 6 Pa, T = 273 K) elektrodata OZMa 1 A OZMa 2 A OZMa 3 A napájení V/Hz/A 230/50;60/10 230/50;60/16 230/50;60/16 krytí IP IP 43 IP 43 IP 43 vnější rozměry (bez směšov. zařízení) OZMa 1 A OZMa 2 A OZMa 3 A šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZMa 1 A OZMa 2 A OZMa 3 A Maximální teplota upravované vody C povolený tlak na výstupu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 spotřeba vzduchu OZMa 1 A OZMa 2 A OZMa 3 A požadované množství vzduchu l/min kvalita vzduchu: nesmí obsahovat olej ani prach, nekorozivní, konstantní tlak 4,5-10 bar chladící voda OZMa 1 A OZMa 2 A OZMa 3 A množství chladící vody (15 C) l/h množství chladící vody (30 C) l/h vstupní tlak chladící vody bar přípojka chladící vody, PE hadice mm 8 x 5 8 x 5 12 x 9 odvod chladící vody do volna mm 8 x 5 8 x 5 12 x 9 kvalita chladící vody: nesmí vytvářet vodní kámen nerozpuštěné látky: < 0,1 mg/l železo: < 0,2 mg/l mangan: < 0,05 mg/l vodivost: > 100 μs/cm žádné korozivní substance 2-14 Katalog ProMinent

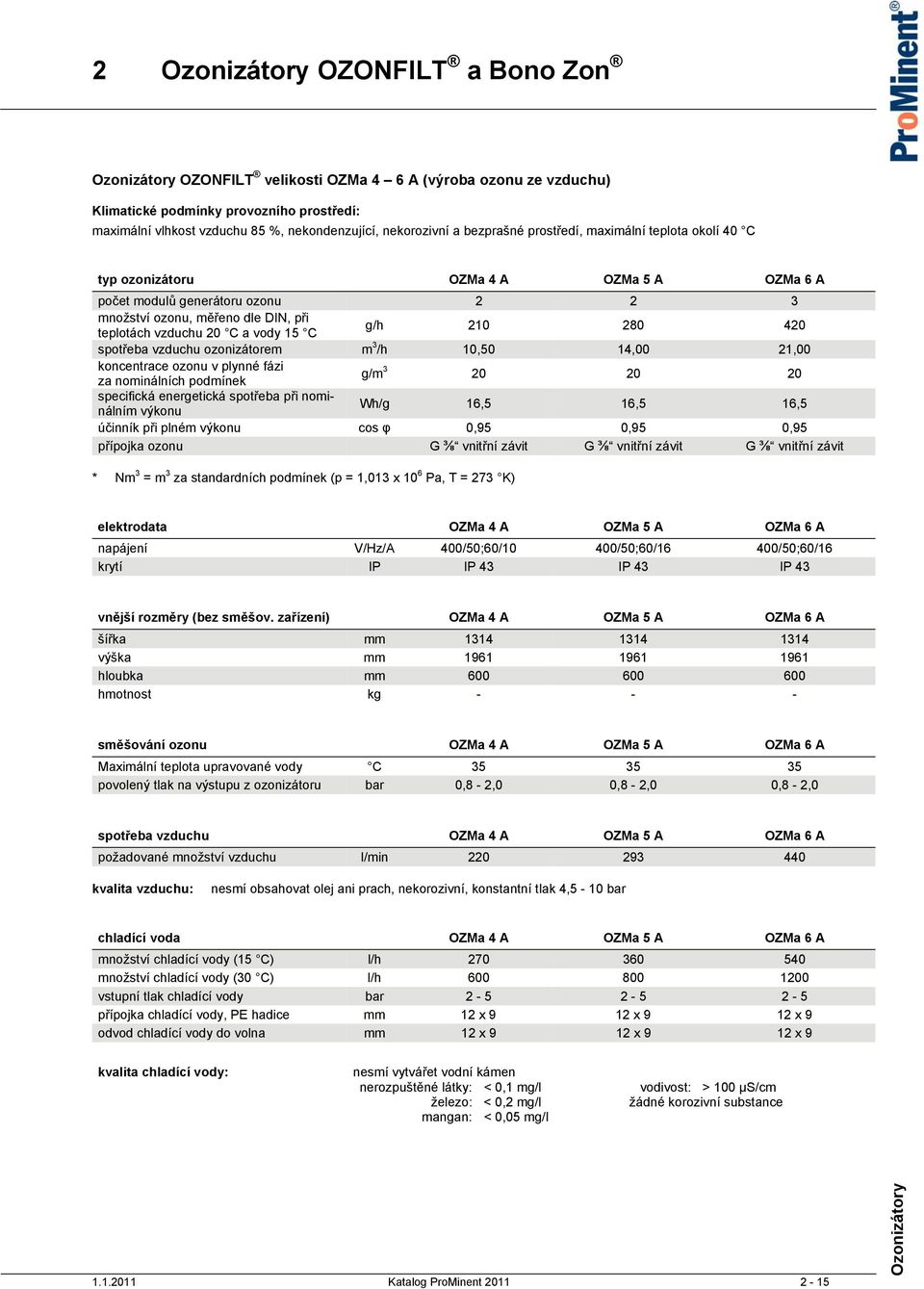

17 OZONFILT velikosti OZMa 4 6 A (výroba ozonu ze vzduchu) Klimatické podmínky provozního prostředí: maximální vlhkost vzduchu 85 %, nekondenzující, nekorozivní a bezprašné prostředí, maximální teplota okolí 40 C typ ozonizátoru OZMa 4 A OZMa 5 A OZMa 6 A počet modulů generátoru ozonu množství ozonu, měřeno dle DIN, při teplotách vzduchu 20 C a vody 15 C g/h spotřeba vzduchu ozonizátorem m 3 /h 10,50 14,00 21,00 koncentrace ozonu v plynné fázi za nominálních podmínek g/m specifická energetická spotřeba při nominálním výkonu Wh/g 16,5 16,5 16,5 účinník při plném výkonu cos φ 0,95 0,95 0,95 přípojka ozonu G ⅜ vnitřní závit G ⅜ vnitřní závit G ⅜ vnitřní závit * Nm 3 = m 3 za standardních podmínek (p = 1,013 x 10 6 Pa, T = 273 K) elektrodata OZMa 4 A OZMa 5 A OZMa 6 A napájení V/Hz/A 400/50;60/10 400/50;60/16 400/50;60/16 krytí IP IP 43 IP 43 IP 43 vnější rozměry (bez směšov. zařízení) OZMa 4 A OZMa 5 A OZMa 6 A šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZMa 4 A OZMa 5 A OZMa 6 A Maximální teplota upravované vody C povolený tlak na výstupu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 spotřeba vzduchu OZMa 4 A OZMa 5 A OZMa 6 A požadované množství vzduchu l/min kvalita vzduchu: nesmí obsahovat olej ani prach, nekorozivní, konstantní tlak 4,5-10 bar chladící voda OZMa 4 A OZMa 5 A OZMa 6 A množství chladící vody (15 C) l/h množství chladící vody (30 C) l/h vstupní tlak chladící vody bar přípojka chladící vody, PE hadice mm 12 x 9 12 x 9 12 x 9 odvod chladící vody do volna mm 12 x 9 12 x 9 12 x 9 kvalita chladící vody: nesmí vytvářet vodní kámen nerozpuštěné látky: < 0,1 mg/l železo: < 0,2 mg/l mangan: < 0,05 mg/l vodivost: > 100 μs/cm žádné korozivní substance Katalog ProMinent

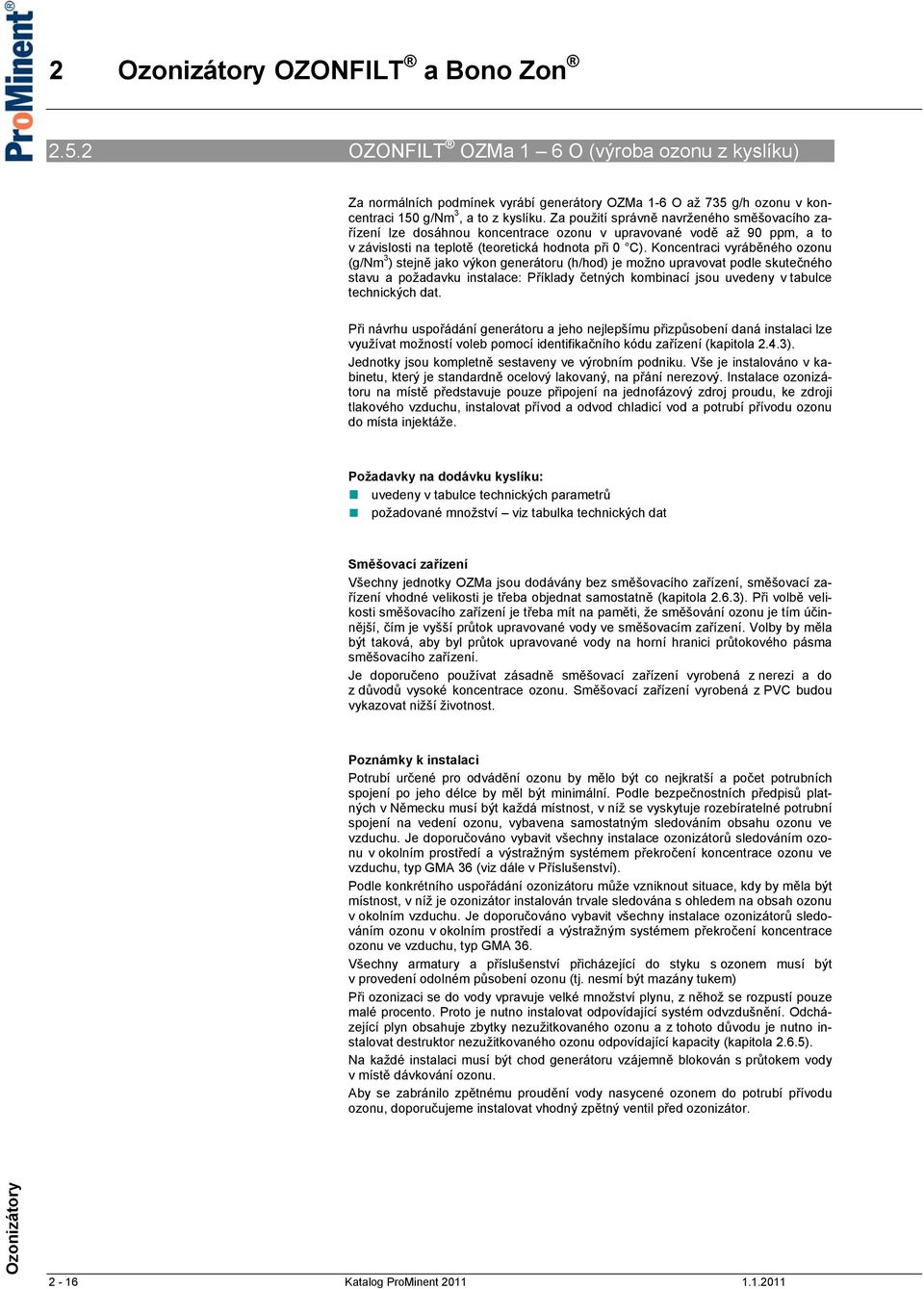

18 2.5.2 OZONFILT OZMa 1 6 O (výroba ozonu z kyslíku) Za normálních podmínek vyrábí generátory OZMa 1-6 O až 735 g/h ozonu v koncentraci 150 g/nm 3, a to z kyslíku. Za použití správně navrženého směšovacího zařízení lze dosáhnou koncentrace ozonu v upravované vodě až 90 ppm, a to v závislosti na teplotě (teoretická hodnota při 0 C). Koncentraci vyráběného ozonu (g/nm 3 ) stejně jako výkon generátoru (h/hod) je možno upravovat podle skutečného stavu a požadavku instalace: Příklady četných kombinací jsou uvedeny v tabulce technických dat. Při návrhu uspořádání generátoru a jeho nejlepšímu přizpůsobení daná instalaci lze využívat možností voleb pomocí identifikačního kódu zařízení (kapitola 2.4.3). Jednotky jsou kompletně sestaveny ve výrobním podniku. Vše je instalováno v kabinetu, který je standardně ocelový lakovaný, na přání nerezový. Instalace ozonizátoru na místě představuje pouze připojení na jednofázový zdroj proudu, ke zdroji tlakového vzduchu, instalovat přívod a odvod chladicí vod a potrubí přívodu ozonu do místa injektáže. Požadavky na dodávku kyslíku: uvedeny v tabulce technických parametrů požadované množství viz tabulka technických dat Směšovací zařízení Všechny jednotky OZMa jsou dodávány bez směšovacího zařízení, směšovací zařízení vhodné velikosti je třeba objednat samostatně (kapitola 2.6.3). Při volbě velikosti směšovacího zařízení je třeba mít na paměti, že směšování ozonu je tím účinnější, čím je vyšší průtok upravované vody ve směšovacím zařízení. Volby by měla být taková, aby byl průtok upravované vody na horní hranici průtokového pásma směšovacího zařízení. Je doporučeno používat zásadně směšovací zařízení vyrobená z nerezi a do z důvodů vysoké koncentrace ozonu. Směšovací zařízení vyrobená z PVC budou vykazovat nižší životnost. Poznámky k instalaci Potrubí určené pro odvádění ozonu by mělo být co nejkratší a počet potrubních spojení po jeho délce by měl být minimální. Podle bezpečnostních předpisů platných v Německu musí být každá místnost, v níž se vyskytuje rozebíratelné potrubní spojení na vedení ozonu, vybavena samostatným sledováním obsahu ozonu ve vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36 (viz dále v Příslušenství). Podle konkrétního uspořádání ozonizátoru může vzniknout situace, kdy by měla být místnost, v níž je ozonizátor instalován trvale sledována s ohledem na obsah ozonu v okolním vzduchu. Je doporučováno vybavit všechny instalace ozonizátorů sledováním ozonu v okolním prostředí a výstražným systémem překročení koncentrace ozonu ve vzduchu, typ GMA 36. Všechny armatury a příslušenství přicházející do styku s ozonem musí být v provedení odolném působení ozonu (tj. nesmí být mazány tukem) Při ozonizaci se do vody vpravuje velké množství plynu, z něhož se rozpustí pouze malé procento. Proto je nutno instalovat odpovídající systém odvzdušnění. Odcházející plyn obsahuje zbytky nezužitkovaného ozonu a z tohoto důvodu je nutno instalovat destruktor nezužitkovaného ozonu odpovídající kapacity (kapitola 2.6.5). Na každé instalaci musí být chod generátoru vzájemně blokován s průtokem vody v místě dávkování ozonu. Aby se zabránilo zpětnému proudění vody nasycené ozonem do potrubí přívodu ozonu, doporučujeme instalovat vhodný zpětný ventil před ozonizátor Katalog ProMinent

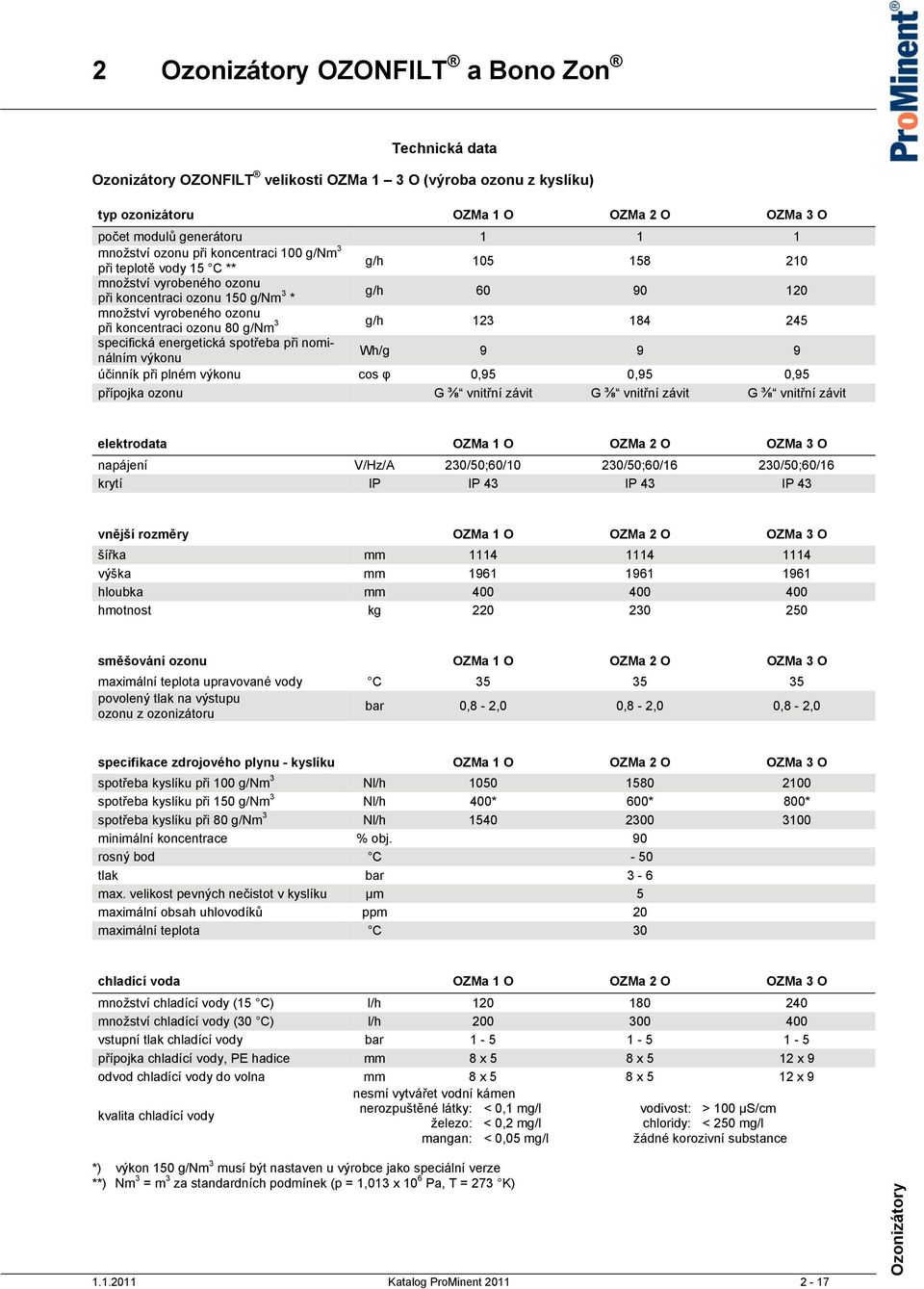

19 Technická data OZONFILT velikosti OZMa 1 3 O (výroba ozonu z kyslíku) typ ozonizátoru OZMa 1 O OZMa 2 O OZMa 3 O počet modulů generátoru množství ozonu při koncentraci 100 g/nm 3 při teplotě vody 15 C ** g/h množství vyrobeného ozonu při koncentraci ozonu 150 g/nm 3 * g/h množství vyrobeného ozonu 3 při koncentraci ozonu 80 g/nm g/h specifická energetická spotřeba při nominálním výkonu Wh/g účinník při plném výkonu cos φ 0,95 0,95 0,95 přípojka ozonu G ⅜ vnitřní závit G ⅜ vnitřní závit G ⅜ vnitřní závit elektrodata OZMa 1 O OZMa 2 O OZMa 3 O napájení V/Hz/A 230/50;60/10 230/50;60/16 230/50;60/16 krytí IP IP 43 IP 43 IP 43 vnější rozměry OZMa 1 O OZMa 2 O OZMa 3 O šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZMa 1 O OZMa 2 O OZMa 3 O maximální teplota upravované vody C povolený tlak na výstupu ozonu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 specifikace zdrojového plynu - kyslíku OZMa 1 O OZMa 2 O OZMa 3 O spotřeba kyslíku při 100 g/nm 3 Nl/h spotřeba kyslíku při 150 g/nm 3 Nl/h 400* 600* 800* spotřeba kyslíku při 80 g/nm 3 Nl/h minimální koncentrace % obj. 90 rosný bod C - 50 tlak bar 3-6 max. velikost pevných nečistot v kyslíku μm 5 maximální obsah uhlovodíků ppm 20 maximální teplota C 30 chladící voda OZMa 1 O OZMa 2 O OZMa 3 O množství chladící vody (15 C) l/h množství chladící vody (30 C) l/h vstupní tlak chladící vody bar přípojka chladící vody, PE hadice mm 8 x 5 8 x 5 12 x 9 odvod chladící vody do volna mm 8 x 5 8 x 5 12 x 9 nesmí vytvářet vodní kámen kvalita chladící vody nerozpuštěné látky: < 0,1 mg/l vodivost: > 100 μs/cm železo: < 0,2 mg/l chloridy: < 250 mg/l mangan: < 0,05 mg/l žádné korozivní substance *) výkon 150 g/nm 3 musí být nastaven u výrobce jako speciální verze **) Nm 3 = m 3 za standardních podmínek (p = 1,013 x 10 6 Pa, T = 273 K) Katalog ProMinent

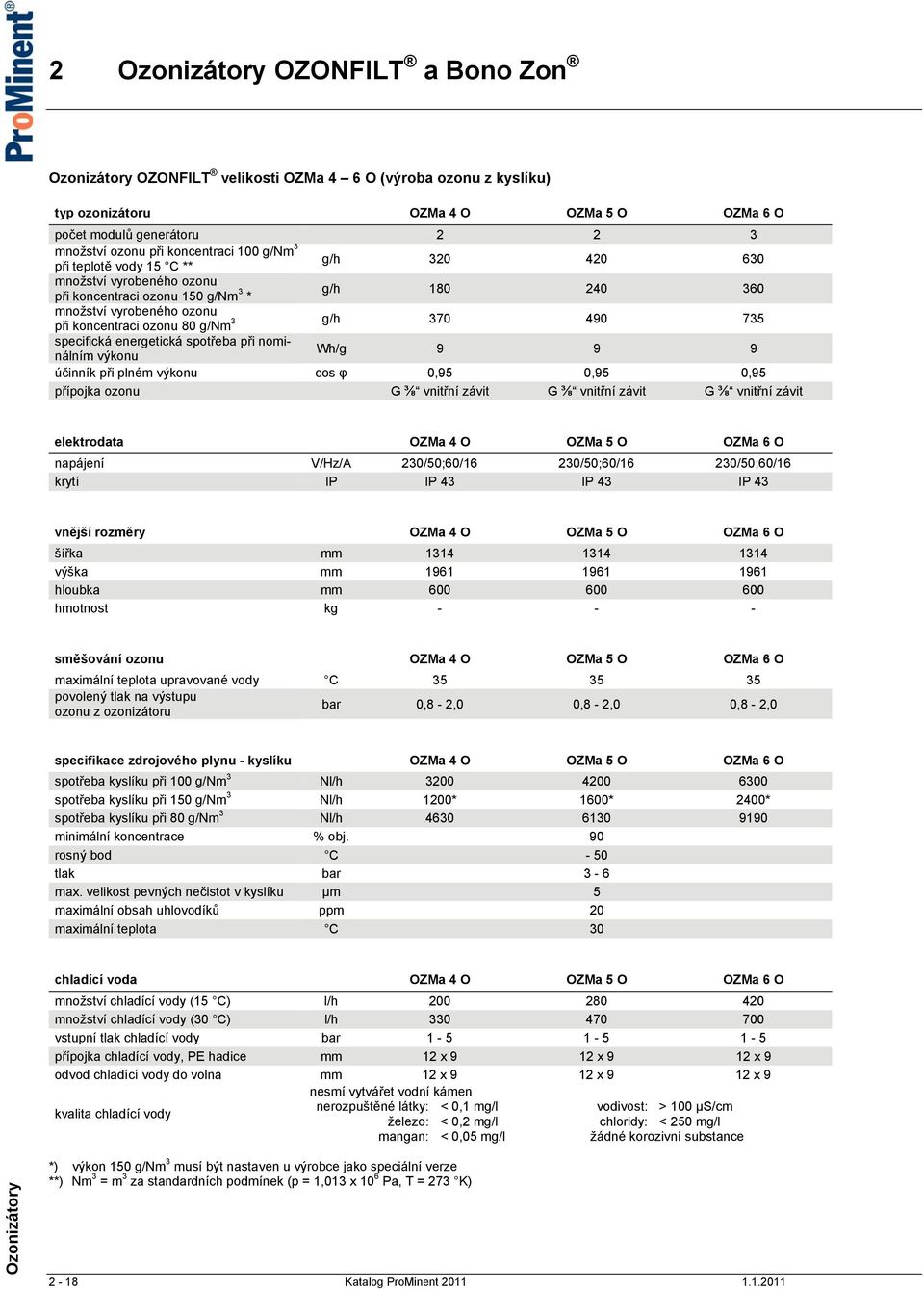

20 OZONFILT velikosti OZMa 4 6 O (výroba ozonu z kyslíku) typ ozonizátoru OZMa 4 O OZMa 5 O OZMa 6 O počet modulů generátoru množství ozonu při koncentraci 100 g/nm 3 při teplotě vody 15 C ** g/h množství vyrobeného ozonu při koncentraci ozonu 150 g/nm 3 * g/h množství vyrobeného ozonu 3 při koncentraci ozonu 80 g/nm g/h specifická energetická spotřeba při nominálním výkonu Wh/g účinník při plném výkonu cos φ 0,95 0,95 0,95 přípojka ozonu G ⅜ vnitřní závit G ⅜ vnitřní závit G ⅜ vnitřní závit elektrodata OZMa 4 O OZMa 5 O OZMa 6 O napájení V/Hz/A 230/50;60/16 230/50;60/16 230/50;60/16 krytí IP IP 43 IP 43 IP 43 vnější rozměry OZMa 4 O OZMa 5 O OZMa 6 O šířka mm výška mm hloubka mm hmotnost kg směšování ozonu OZMa 4 O OZMa 5 O OZMa 6 O maximální teplota upravované vody C povolený tlak na výstupu ozonu z ozonizátoru bar 0,8-2,0 0,8-2,0 0,8-2,0 specifikace zdrojového plynu - kyslíku OZMa 4 O OZMa 5 O OZMa 6 O spotřeba kyslíku při 100 g/nm 3 Nl/h spotřeba kyslíku při 150 g/nm 3 Nl/h 1200* 1600* 2400* spotřeba kyslíku při 80 g/nm 3 Nl/h minimální koncentrace % obj. 90 rosný bod C - 50 tlak bar 3-6 max. velikost pevných nečistot v kyslíku μm 5 maximální obsah uhlovodíků ppm 20 maximální teplota C 30 chladící voda OZMa 4 O OZMa 5 O OZMa 6 O množství chladící vody (15 C) l/h množství chladící vody (30 C) l/h vstupní tlak chladící vody bar přípojka chladící vody, PE hadice mm 12 x 9 12 x 9 12 x 9 odvod chladící vody do volna mm 12 x 9 12 x 9 12 x 9 nesmí vytvářet vodní kámen kvalita chladící vody nerozpuštěné látky: < 0,1 mg/l vodivost: > 100 μs/cm železo: < 0,2 mg/l chloridy: < 250 mg/l mangan: < 0,05 mg/l žádné korozivní substance *) výkon 150 g/nm 3 musí být nastaven u výrobce jako speciální verze **) Nm 3 = m 3 za standardních podmínek (p = 1,013 x 10 6 Pa, T = 273 K) 2-18 Katalog ProMinent

21 2.5.3 Identifikační kód označování ozonizátorů OZMa OZMa ty p Výkon: g O 3 /h (ze vzduchu) 105 g O 3 /h (z kyslíku) g O 3 /h (ze vzduchu) 150 g O 3 /h (z kyslíku) g O 3 /h (ze vzduchu) 210 g O 3 /h (z kyslíku) Zdrojový plyn: A tlakový vzduch O kyslík Označení provedení: P ProMaqua Provedení skříně ozonizátoru: 0 standard (balení pro vnitrozemskou přepravu) 1 standard (balení pro námořní / leteckou přepravu) 2 nerezový kabinet (balení pro vnitrozemskou přepravu) 3 nerezový kabinet (balení pro námořní / leteckou přepravu) Napájecí napětí: A jednofázové 230 V ± 10%, 50/60 Hz (pouze typy 01 03) Úprava zdrojového plynu: 0 bez zařízení úpravy plynu (pro kyslík) 1 se zařízením úpravy plynu, bez filtrů (vzduch) 2 se zařízením úpravy plynu, s filtry (vzduch) Jazyková verze: DE němčina EN angličtina FR francouzština ES španělština Regulace: 0 základní verze s digitálním vstupem k řízení dvou stavitelných výkonových úrovní 1 řízení výkonu externím signálem 0/4 20 ma, záznamník dat 2 řízení výkonu externím signálem, měření koncentrace ozonu a vizualizace na displeji řídící jednotky, 2 programovatelné vstupy 0/4 20 ma, 1 programovatelný výstup 0/4 20 ma, 3 stejně jako volba 2, navíc zahrnuje PID regulátor koncentrace ozonu Komunikační rozhraní: 0 bez komunikačního rozhraní 1 LAN port 4 PROFIBUS DP Další volby: 0 Žádná 1 Sonda rosného bodu 2 Sonda měření koncentrace kyslíku 3 Sonda rosného bodu a sonda koncentrace kyslíku Certifikace: 01 CE prohlášení o shodě Hardware: 0 standardní Software: 0 standardní Vysvětlivky: Provedení skříně ozonizátoru Úprava zdrojového plynu - ve verzi Provedení skříně 0 a 1 je kabinet vyroben z oceli a je práškově lakován - verze bez filtrů je určena tam, kde stlačený vzduch dodává bezolejový kompresor nebo kde je k dispozici tlakový vzduch bez přítomnosti oleje. - verze s filtry je určena tam, kde stlačený vzduch může obsahovat zbytky oleje Katalog ProMinent

22 2.6 BonoZon BONa BONa s výkony g/h řady BONa jsou konstruovány jako podtlakové ozonizátory takže vyhovují těm nejpřísnějším kriteriím z hlediska bezpečnosti. Přehledný displej řídící jednotky nabízí informace o průtoku vzduchu, napětí, příkonu, o stavu sušičky vzduchu. Výkon ozonizátoru je možno plynule nastavovat v jeho celém rozsahu. Řízení provozu a sledování stavu parametrů charakterizujících bezpečnost provozu je prováděno mikroprocesorem. Minimalizace provozních nákladů je zabezpečována regenerací sušičky vzduchu řízenou podle skutečného zatížení a dále velkým snížením spotřeby chladicí vody. BonoZon odpovídají plně německým předpisům pro ozonizační zařízení, DIN BonoZon mají spolehlivou a hospodárnou adsorpční sušičku vzduchu. Řízení regenerace sušičky bere v úvahu skutečné zatížení adsorpce a ukončuje vyhřívání, jakmile je dosaženo zlomové teploty. Hodnota rosného bodu je takto trvale zajištěna a současně jsou minimalizovány provozní náklady sušení vzduchu. Přispívá to významně i ke zvýšení provozní spolehlivosti celého ozonizátoru. Řídící jednotka ozonizátoru zahrnuje i modul řízení posilovacího čerpadla. Všechny zabezpečovací prvky jsou instalovány v elektroskříni ozonizátoru. Ozonizátor BONa 2A, výkon 160 g/hod pk_7_026 Základní charakteristiky Možnost volby provedení generátorů ozonu jako PVC nebo nerez. Automatická detekce přetěžování umožňující bezpečnostní odpojení, i při částečném výkonu. Mikroprocesor řídí všechny pracovní fáze ozonizátoru a sleduje poruchy. Přehledný a srozumitelný displej a ovládací panel; postup ozonizace je znázorňován na procesním schématu. LED displej podává informaci o aktuálním provozním stavu, o nastavených hodnotách produkce ozonu, o hodnotách primárního a sekundárního proudu. Generátory ozonu jsou optimalizované na minimální energetickou spotřebu a jejich specifická energetická spotřeba je 18,7 Wh/g. Plynulé nastavení výkonu ozonizátoru přesně dle potřeby procesu pomocí regulačního transformátoru, který lze navíc vybavit i servopohonem. Snadné připojení řízení ozonizátoru na měřící sondy ozonu Dulcotest OZE. Řízení posilovacího čerpadla a soubor zabezpečovacích prvků je součástí instalace elektroskříně ozonizátoru. Podtlakový princip výroby ozonu je zárukou toho, že nebezpečný ozon nemůže uniknout do okolního vzduchu. Systém předúpravy vzduchu využívající hospodárné adsorpční sušení vzduchu. Správná hodnota rosného bodu je zajištěna termostaticky řízenou regenerací. BonoZon odpovídají plně německým předpisům pro ozonizační zařízení, DIN Nominální koncentrace ozonu 20 g/m 3 (vztaženo na standardní podmínky p = 1,013 x 10 5 Pa, T = 273 K), měřeno při teplotě chladící vody do 15 C, při teplotě okolního vzduchu do 20 C. Konstrukce ozonizátorů dle DIN maximální teplota okolí 30 C, relativní vlhkost do 60%, instalace v bezprašném prostředí, vzduch bez agresivních plynů a par, přívod vzduchu a odvětrání mimo provozní místnost. V případě vyšších teplot nebo vlhkosti může být nezbytné instalovat klimatizační jednotku. Tuto skutečnost uveďte v případě objednávky. Odpovídající opatření (klimatizace místnosti ozonizátoru) slouží k zabránění kondenzace vody, a to i v případech kdy je ozonizátor mimo provoz. Standardní parametry chladicí vody teplota < 25 C nerozpuštěné látky < 0,1 mg/l železo < 0,2 mg/ mangan < 0,05 mg/ chloridy < 250 mg/l (platí pro BONa D a E) nevytváří usazeniny a nánosy neobsahuje korozivní příměsi 2-20 Katalog ProMinent

23 Uspořádání souboru ozonizace Z důvodů dosažení nejvyššího účinku ozonu ve vodě je nezbytné, aby provozní soubor ozonizace zahrnoval následující zařízení, výkonově navzájem perfektně sladěná: Ozonizátor Volba vhodného ozonizátoru není dána pouze požadovaným množstvím ozonu za hodinu ale i dalšími faktory jako je druh a teplota chladící vody, okolní atmosféra ozonizátoru a podobně. Směšovací zařízení Pro návrh velikosti směšovacího zřízení jsou nejpodstatnějšími parametry upravované vody, jako je průtok, tlak a podobně. Reakční nádoba Požadavky konkrétní aplikace rozhodují o tom, zda je či není potřeba reakční nádoba, jaká bude její velikost. Zařízení pro likvidaci nezužitkovaného ozonu Podobně i návrh destruktoru nezužitkovaného ozonu je dán podmínkami instalace ozonizace. Například použití katalytického destruktoru je vyloučeno při aplikaci v plaveckých bazénech z důvodů jeho citlivosti na přítomnost chloru. Následující obrázek představuje typické uspořádání provozního souboru ozonizace. Při každém návrhu ozonizačního souboru vycházejí naši specialisté z požadavků zákazníka a jednotlivé komponenty pečlivě dimenzují s ohledem a optimální chod celého souboru. vzduch zbavený nezužitkovaného ozonu surová voda ozonizovaná voda Ozonizátor BONa spolu se směšovacím zařízením, reakční nádobou a zařízením pro likvidaci nezužitkovaného ozonu pk_7_003_1 1 ozonizátor BONa 2 posilovací čerpadlo 3 injekční systém 4 odlučovač vody 5 směšovací zařízení 6 reakční nádoba 7 odvzdušňovací ventil 8 zařízení pro likvidaci nezužitkovaného ozonu Katalog ProMinent
