Oxiperm 164 D / 30 až 2000 g/h

Transkript

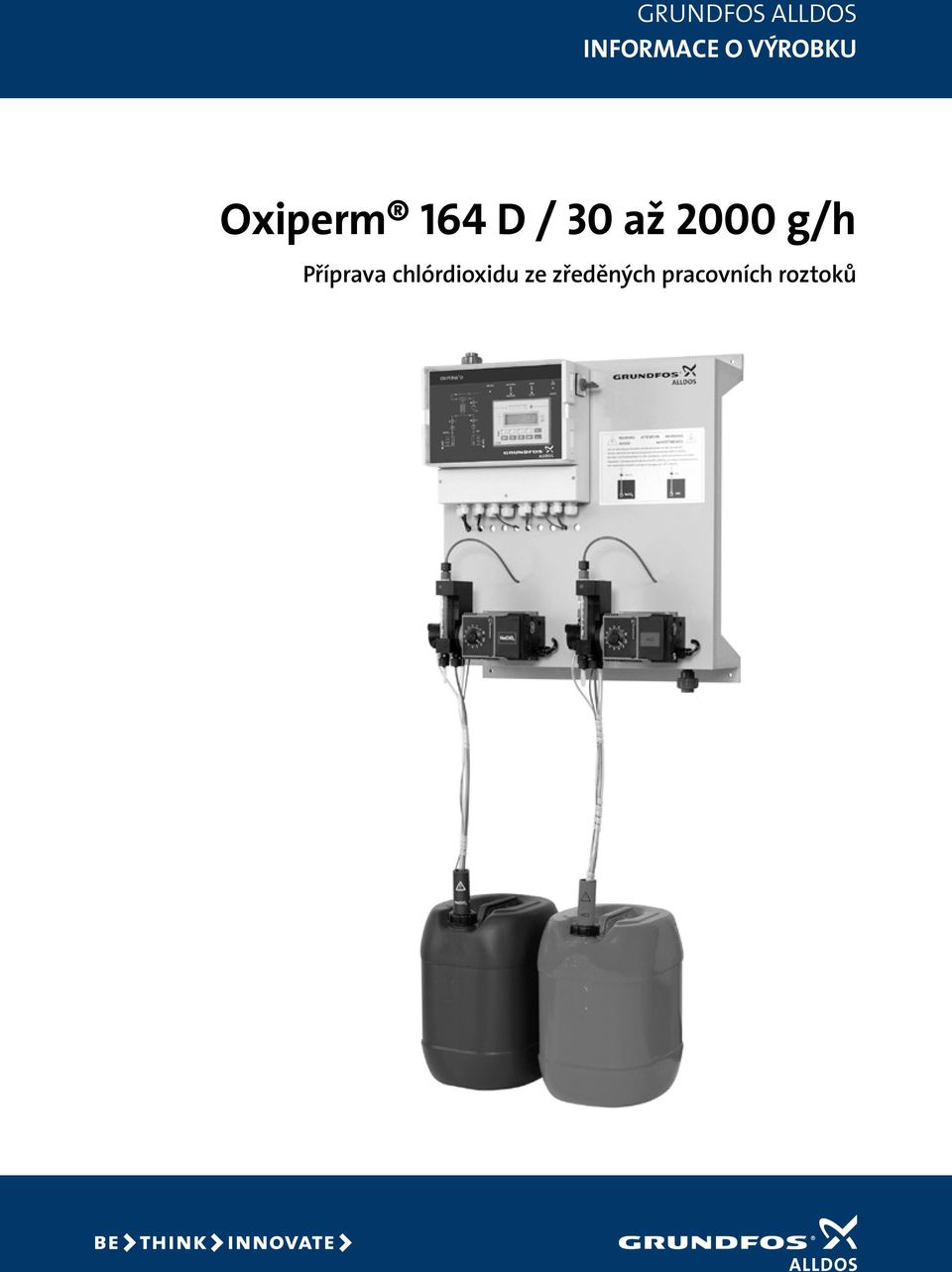

1 GRUNDFOS alldos INFORMACE O VÝROBKU Příprava chlórdioxidu ze zředěných pracovních roztoků

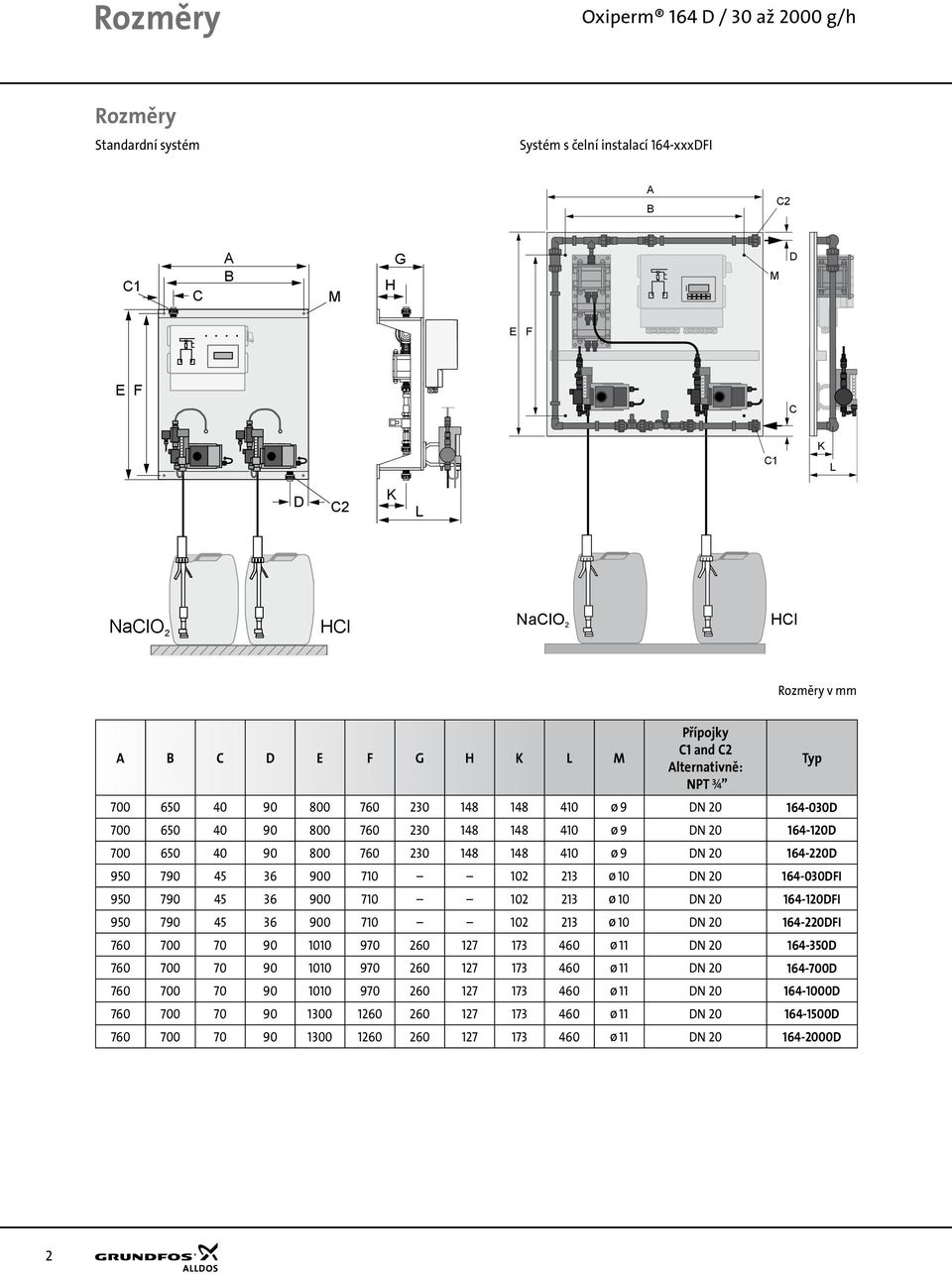

2 Rozměry Rozměry Standardní systém Systém s čelní instalací 164-xxxDFI A B C2 C1 C A B M H G M D E F E F C C1 K L D C2 K L Rozměry v mm A B C D E F G H K L M Přípojky C1 and C2 Alternativně: NPT DN D DN D DN D DN DFI DN DFI DN DFI DN D DN D DN D DN D DN D Typ 2

3 Typy / Technické údaje Typy Výrobní kapacita ClO 2 p max [bar] Spotřeba provozních roztoků [l/h] Spotřeba vody na obtoku [l/h] (vstupní tlak < p max ) nepřetržitý provoz dávkový provoz *) Hmotnost [g/h] 50 Hz 60 Hz g/l g/l [kg] D (DFI) D (DFI) D (DFI) D D D D D *) Při dávkovém provozu lze libovolně nastavovat koncentraci v rozsahu 0,5 až 3,3 g/l. V rozsahu 2,0 až 3,3 g/l pracuje stanice na plný výkon. Od 2,0 do 0,5 g/l redukuje stanice průběžně svůj výkon, neboť dávkované množství provozních chemických roztoků je regulováno a průtok vody obtokem je nastaven na konstantní hodnotu. Tyto stanice se dodávají také v uspořádání pro čelní instalaci. Tato varianta je označena 164-xxxDFI. Typ Technické údaje Nastavení výrobní kapacity CIO 2 Ruční na základě výzvy pro obsluhu dle nabídky, automatické pomocí vstupních signálů Krytí IP 65 řídící elektronika, dávkovací čerpadla, solenoidový ventil (volitelný), průtokoměr IP 44 čerpadlo na obtoku (volitelné) P 67 regulátor velikosti dávky Přípustná koncentrace pracovních roztoků 9 hmot. % 7.5 hmot. % Přípustná okolní teplota teplota provozní vody teplota pracovních roztoků Přípustná relativní vlhkost vzduchu 5 až 40 C 2 až 30 C 2 až 30 C Max. 80 % při 40 C, nekondenzující Přípojka na vtoku ředicí vody Trubka PVC. DN20 / volitelně vnější závit NPT Přípojka pro roztok ClO 2 Trubka PVC. DN20 / volitelně vnější závit NPT Bezpečnostní zařízení paralelní kontrola provozu pomocí monitoru dávkování a interní signálu od Hallova čidla pro všechna instalovaná dávkovací čerpadla Materiálové provedení Nosný rám PP Úchytky korozivzdorná ocel Reakční nádrž šedé PVC, lakovaná korozivzdorná ocel Mix clona šedé PVC Potrubí šedé PVC Těsnicí kroužky FPM/PTFE 3

4 Parametry Elektrické a elektronické parametry Síťové napětí: Řízení: 230 V/ 50 Hz nebo 115 V/ 60 Hz PLC, S7 Čtyřřádkový textový displej Výzva pro obsluhu dle nabídky menu Průtokové schéma s LED displejem k indikaci provozního režimu a poruchové signalizace Příkon do 220 g/h cca 300 VA Analogové vstupy od 350 g/h cca 650 VA Vstup 0(4) 20 ma nebo libovolná konfigurace, 50 Ω Digitální vstupy kontaktní vodoměr, 1 až 40 impulzů/s pro řízení *) MIN kontakt pro vodu v řadu dálkové zapínání a vypínání poruchová signální jednotka pro plyn nádrž pro přípravu roztoku ClO 2 : přeliv, MAX, MIN, provoz nasucho Analogové výstupy Výstup 0(4) 20 ma nebo libovolná konfigurace, max. 500 Ω Beznapěťové výstupy chybová hlášení předběžná varovná signalizace, prázdná nádrž chemického roztoku provoz nasucho, zásobník s ClO2: (dávková instalace) automatický / ruční provoz, max. 250 V, 6 A, max. 550 VA *) Poznámka: Vodoměr musí být navržen tak, aby se počet vstupních řídících impulzů nacházel v rozsahu 1 45 impulzů za sekundu. Typové verze Zpětná klapka (reaktor) Zpětný tlak v soustavě nižší než 3 bary Zpětný tlak v soustavě vyšší než 3 bary Kompletní stanice vhodná pro nástěnnou montáž. Volitelné možnosti včetně solenoidového ventilu, včetně/bez odsávacího systému pro dávkový provoz, včetně/bez odsávacího systému včetně integrovaného čerpadla na obtoku, včetně/bez odsávacího systému včetně externího odstředivého čerpadla (zajišťuje zákazník), včetně/bez odsávacího systému Systém bus komunikace Modbus (RS 232 / RS 485) Profibus DP modul (na zvláštní objednávku) Ethernet TCP/IP modul (na zvláštní objednávku) Operační jazyk Standardní: angličtina Jiné jazyky lze zvolit pomocí software: němčina, francouzština, španělština, italština 4

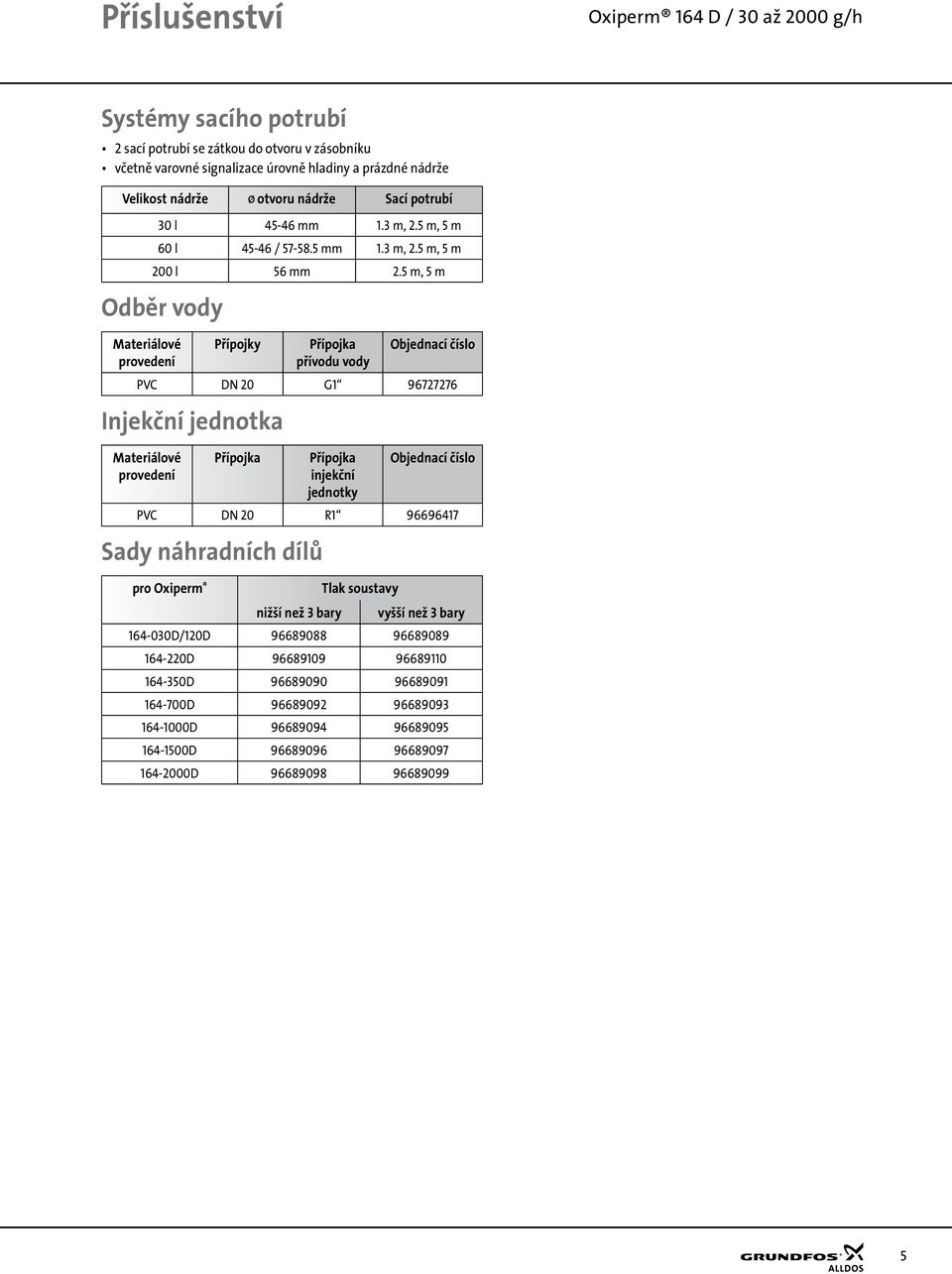

5 Příslušenství Systémy sacího potrubí 2 sací potrubí se zátkou do otvoru v zásobníku včetně varovné signalizace úrovně hladiny a prázdné nádrže Velikost nádrže otvoru nádrže Sací potrubí 30 l mm 1.3 m, 2.5 m, 5 m 60 l / mm 1.3 m, 2.5 m, 5 m 200 l 56 mm 2.5 m, 5 m Odběr vody Materiálové provedení Přípojky Přípojka přívodu vody Objednací číslo PVC DN 20 G Injekční jednotka Materiálové provedení Přípojka Přípojka injekční jednotky Objednací číslo PVC DN 20 R Sady náhradních dílů pro Oxiperm nižší než 3 bary Tlak soustavy vyšší než 3 bary D/120D D D D D D D

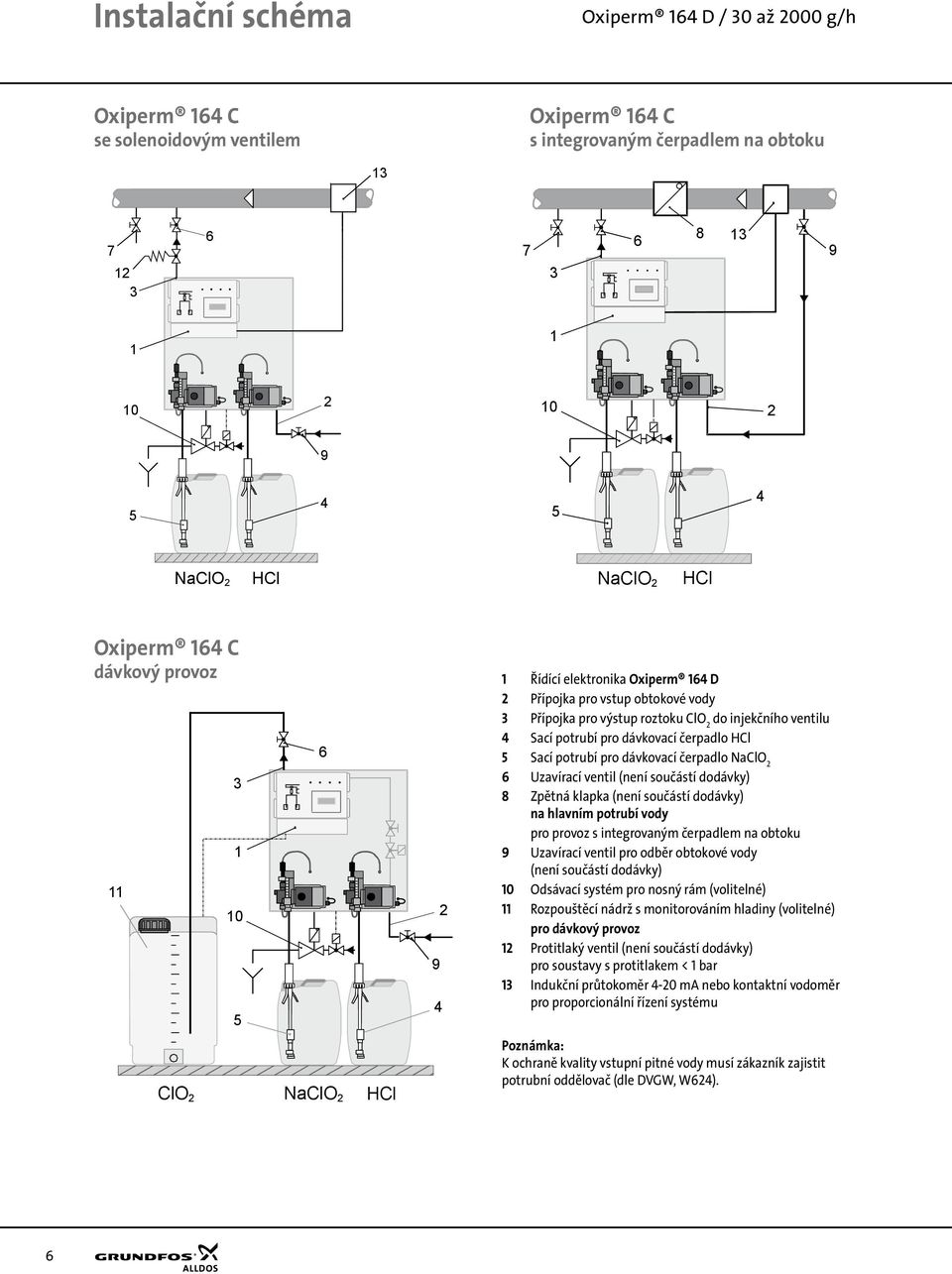

6 Instalační schéma Oxiperm 164 C se solenoidovým ventilem Oxiperm 164 C s integrovaným čerpadlem na obtoku Oxiperm 164 C dávkový provoz Řídící elektronika Oxiperm 164 D 2 Přípojka pro vstup obtokové vody 3 Přípojka pro výstup roztoku ClO 2 do injekčního ventilu 4 Sací potrubí pro dávkovací čerpadlo 5 Sací potrubí pro dávkovací čerpadlo 6 Uzavírací ventil (není součástí dodávky) 8 Zpětná klapka (není součástí dodávky) na hlavním potrubí vody pro provoz s integrovaným čerpadlem na obtoku 9 Uzavírací ventil pro odběr obtokové vody (není součástí dodávky) 10 Odsávací systém pro nosný rám (volitelné) 11 Rozpouštěcí nádrž s monitorováním hladiny (volitelné) pro dávkový provoz 12 Protitlaký ventil (není součástí dodávky) pro soustavy s protitlakem < 1 bar 13 Indukční průtokoměr 4-20 ma nebo kontaktní vodoměr pro proporcionální řízení systému ClO 2 Poznámka: K ochraně kvality vstupní pitné vody musí zákazník zajistit potrubní oddělovač (dle DVGW, W624). 6

7 7

8 Naším krédem je odpovědnost Toto krédo naplňujeme myšlením dopředu Naším hnacím motorem jsou inovace CZ Změna technických údajů a vyobrazení vyhrazena.
