Představení nových typů rozvodnic, výroba rozváděčů dle nových souborů norem ČSN EN a aplikace na rozváděče Eaton

Rozměr: px
Začít zobrazení ze stránky:

Download "Představení nových typů rozvodnic, výroba rozváděčů dle nových souborů norem ČSN EN 61439 a aplikace na rozváděče Eaton"

Transkript

1 Představení nových typů rozvodnic, výroba rozváděčů dle nových souborů norem ČSN EN a aplikace na rozváděče Eaton Ing. Michal Rybka Eaton Tour 2014

2 Ověření rozváděčů Eaton dle souboru norem ČSN EN Ověřování návrhu Kusové ověřování Charakteristika rozhraní Štítek Prohlášení o shodě Vše v programu E-Config 2 2

3 Certifikace rozváděčů Eaton dle ČSN EN Rozvodnice určené k provozování laiky (DBO) Plastové rozváděče do 63 A Oceloplechové rozváděče do 125 A 3 3

4 Možnosti jak ověřit rozváděč Model A: Původní výrobce= Eaton Výrobce= zákazník Návrh a ověření v programu E-Config Předpoklad Plastové rozváděče do 63 A Oceloplechové rozváděče do 63 A Použití pouze instalačních přístrojů Eaton 4 4

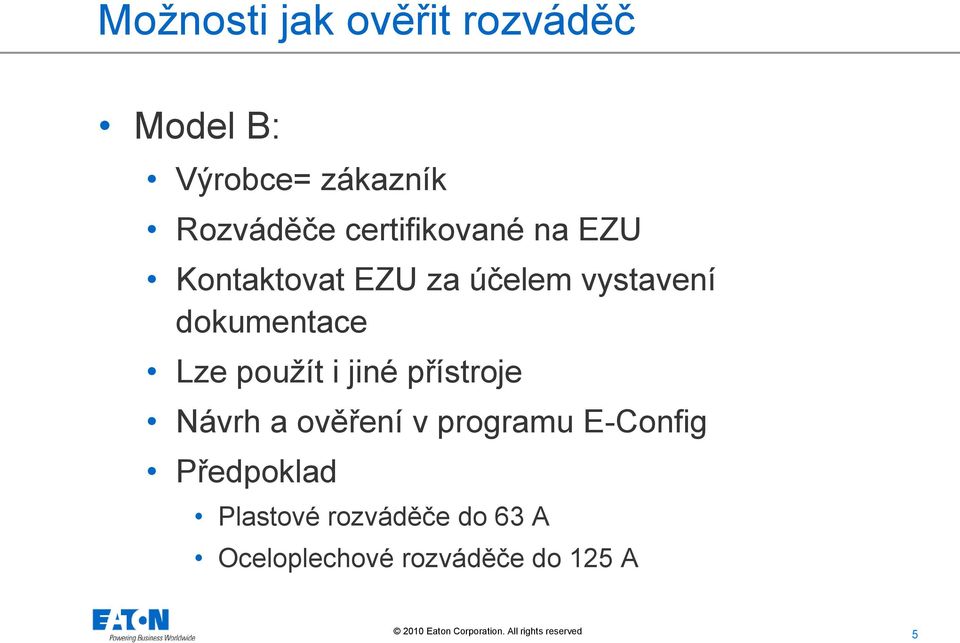

5 Možnosti jak ověřit rozváděč Model B: Výrobce= zákazník Rozváděče certifikované na EZU Kontaktovat EZU za účelem vystavení dokumentace Lze použít i jiné přístroje Návrh a ověření v programu E-Config Předpoklad Plastové rozváděče do 63 A Oceloplechové rozváděče do 125 A 5 5

6 Možnosti jak ověřit rozváděč Model C: Viz model A s dalšími předpoklady Pouze několik základních typových konfigurací při definované největší náplni možnost snižovat počet přístrojů Není nutné využívat E-Config bude dostačující pouze tištěná verze a její následné vyplnění 6 6

7 Možnosti jak ověřit rozváděč Model D: Eaton poskytne zákazníkovi test report dle IEC ed.2 Nutnost Registrace zákazníka Pouze se souhlasem Eaton 7 7

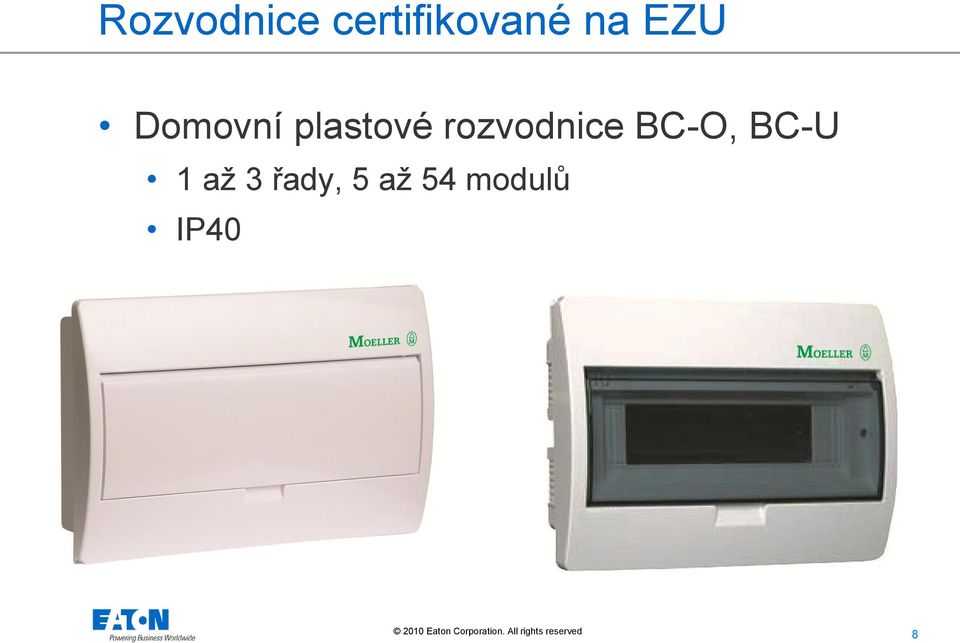

8 Rozvodnice certifikované na EZU Domovní plastové rozvodnice BC-O, BC-U 1 až 3 řady, 5 až 54 modulů IP40 8 8

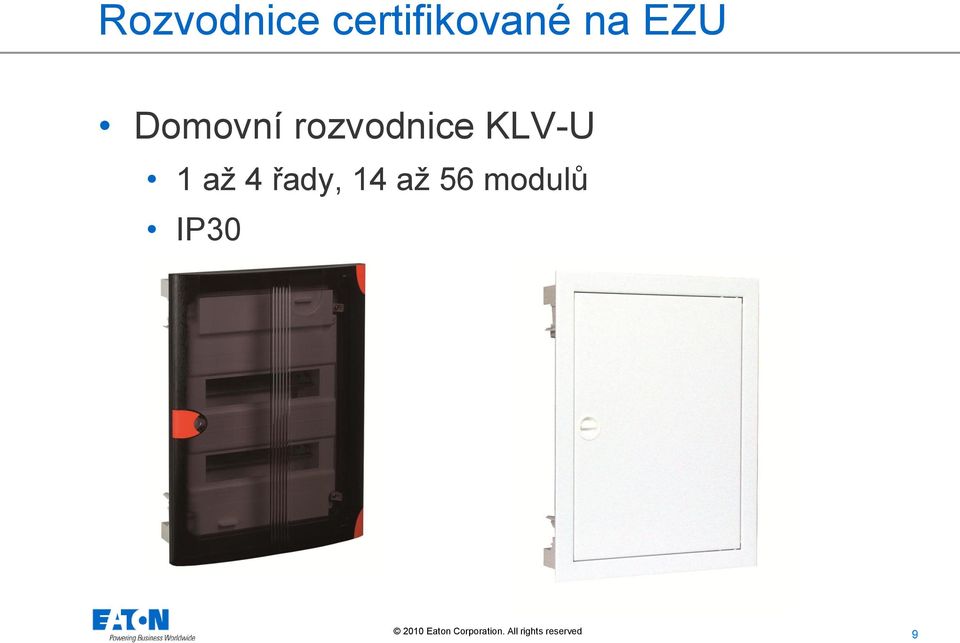

9 Rozvodnice certifikované na EZU Domovní rozvodnice KLV-U 1 až 4 řady, 14 až 56 modulů IP30 9 9

10 Rozvodnice certifikované na EZU Domovní rozvodnice BC-A 1 až 4 řady, 13 až 52 modulů IP

11 Rozvodnice certifikované na EZU Plastové rozvodnice IKA 1 až 3 řady, 4 až 54 modulů IP

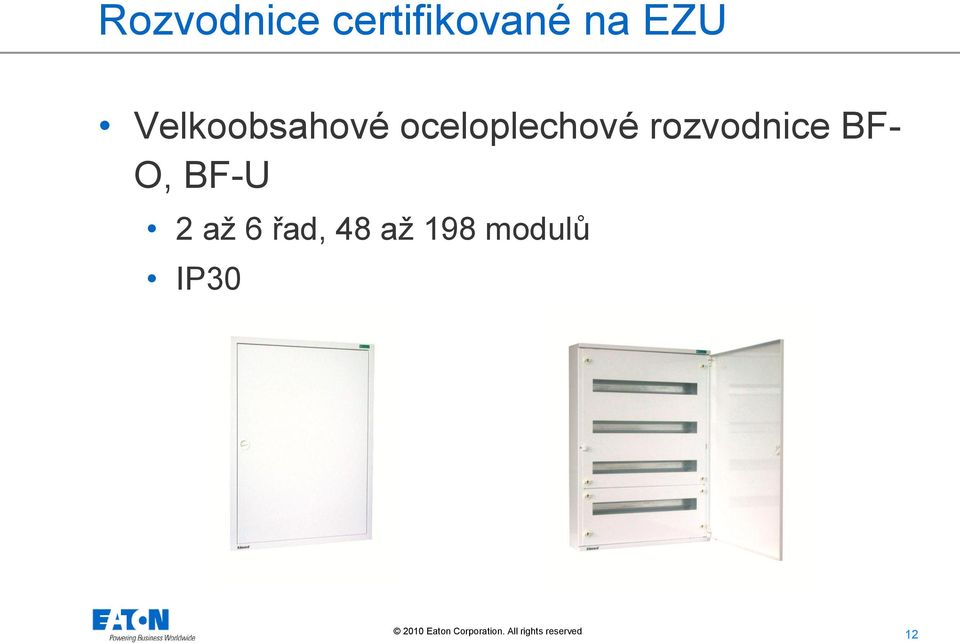

12 Rozvodnice certifikované na EZU Velkoobsahové oceloplechové rozvodnice BF- O, BF-U 2 až 6 řad, 48 až 198 modulů IP

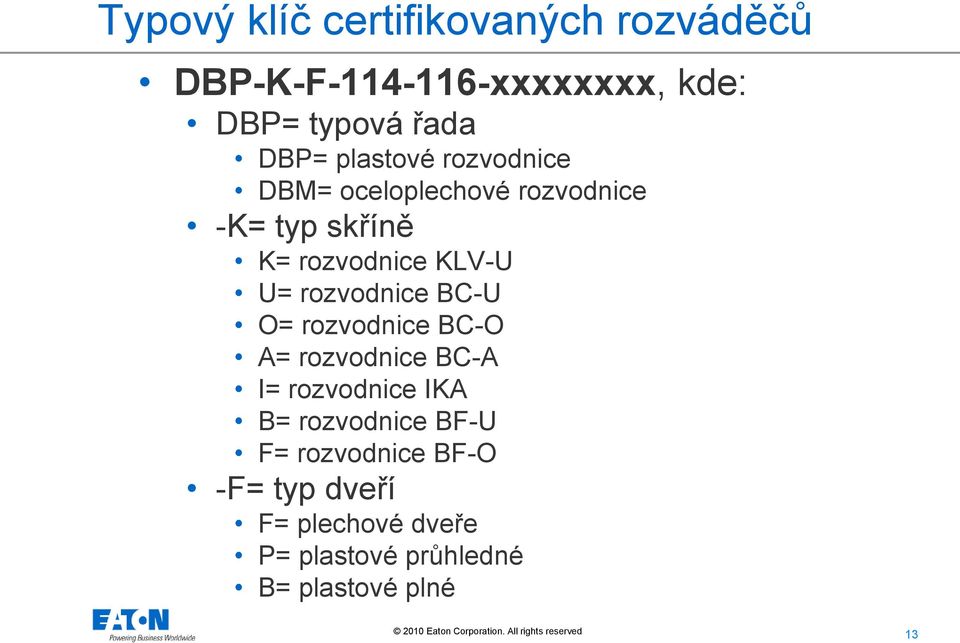

13 Typový klíč certifikovaných rozváděčů DBP-K-F xxxxxxxx, kde: DBP= typová řada DBP= plastové rozvodnice DBM= oceloplechové rozvodnice -K= typ skříně K= rozvodnice KLV-U U= rozvodnice BC-U O= rozvodnice BC-O A= rozvodnice BC-A I= rozvodnice IKA B= rozvodnice BF-U F= rozvodnice BF-O -F= typ dveří F= plechové dveře P= plastové průhledné B= plastové plné 13 13

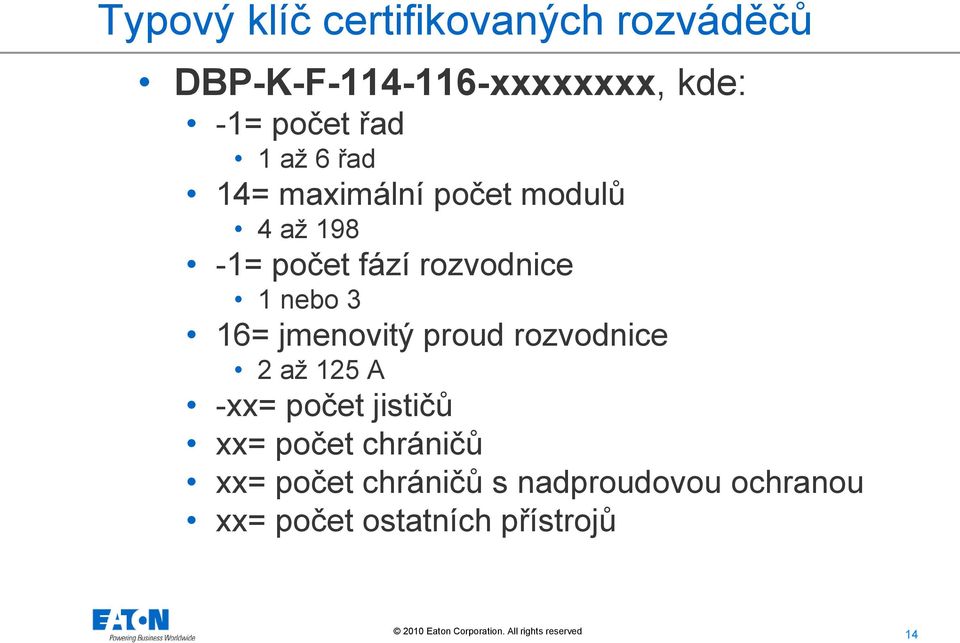

14 Typový klíč certifikovaných rozváděčů DBP-K-F xxxxxxxx, kde: -1= počet řad 1 až 6 řad 14= maximální počet modulů 4 až 198-1= počet fází rozvodnice 1 nebo 3 16= jmenovitý proud rozvodnice 2 až 125 A -xx= počet jističů xx= počet chráničů xx= počet chráničů s nadproudovou ochranou xx= počet ostatních přístrojů 14 14

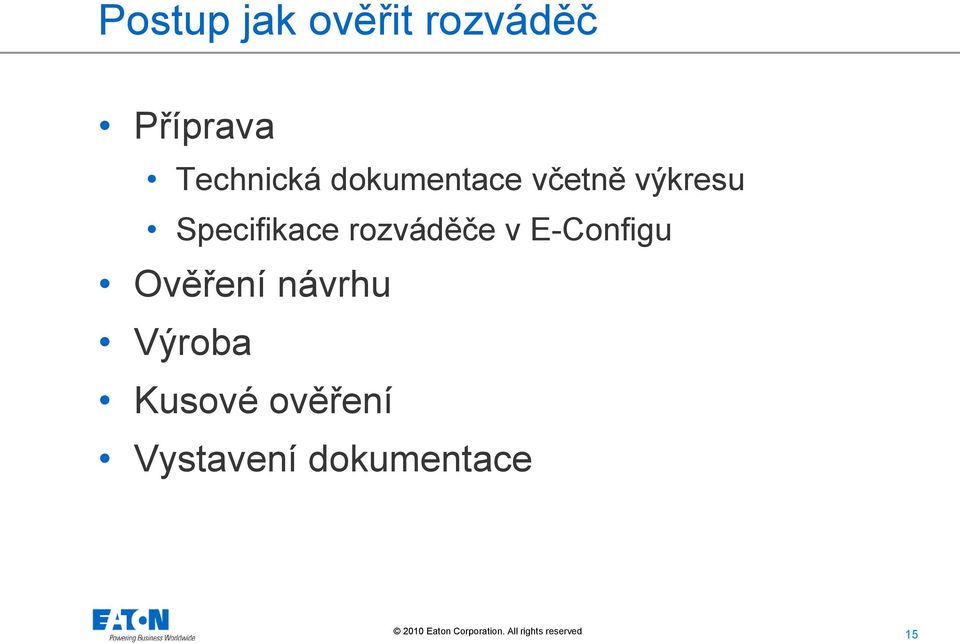

15 Postup jak ověřit rozváděč Příprava Technická dokumentace včetně výkresu Specifikace rozváděče v E-Configu Ověření návrhu Výroba Kusové ověření Vystavení dokumentace 15 15

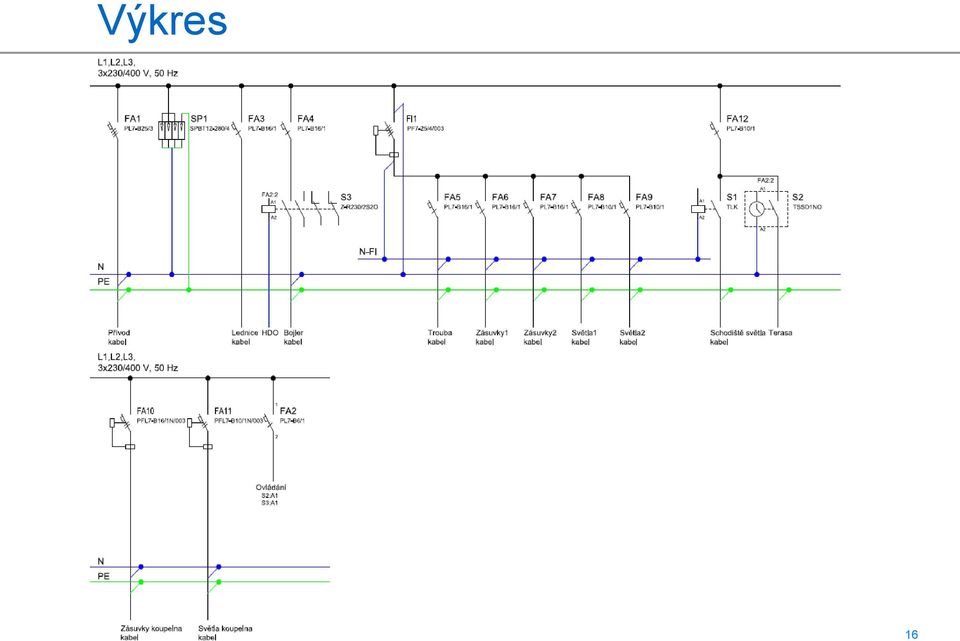

16 Výkres 16 16

17 Specifikace rozvodnice a instalovaných přístrojů v E-Configu 17 17

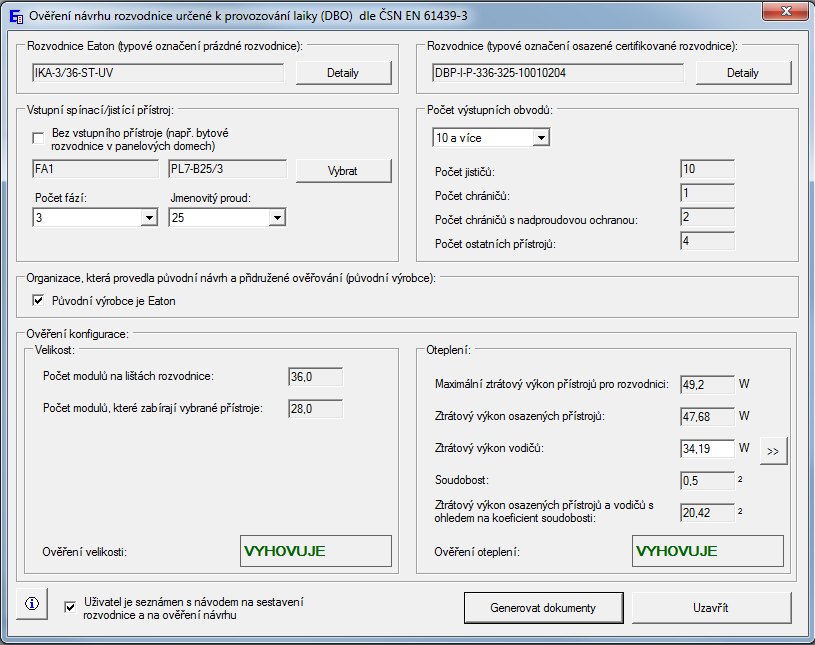

18 Ověření návrhu rozváděče v E-Configu 18 18

19 Výroba rozváděče 19 19

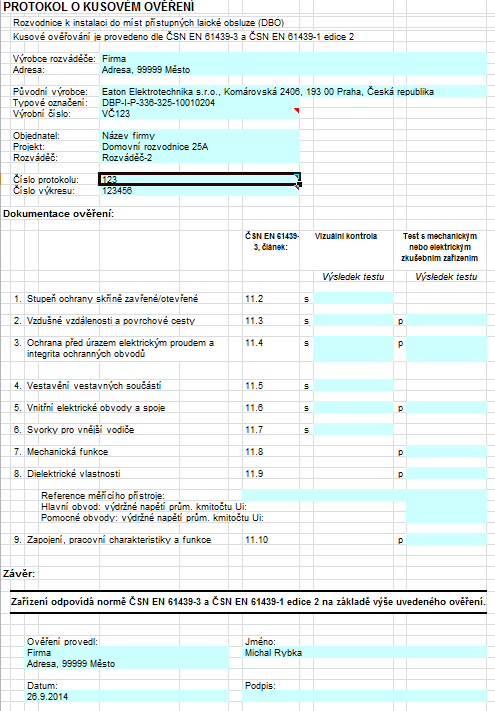

20 Protokol o kusovém ověření Provedení kusového ověření Vyplnění formuláře 20 20

21 Charakteristika rozhraní Vyplnění formuláře 21 21

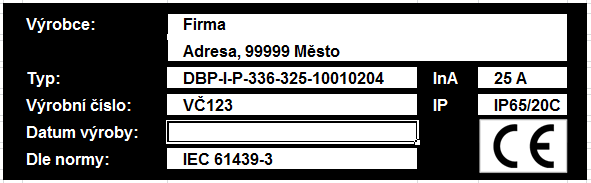

22 Štítek 22 22

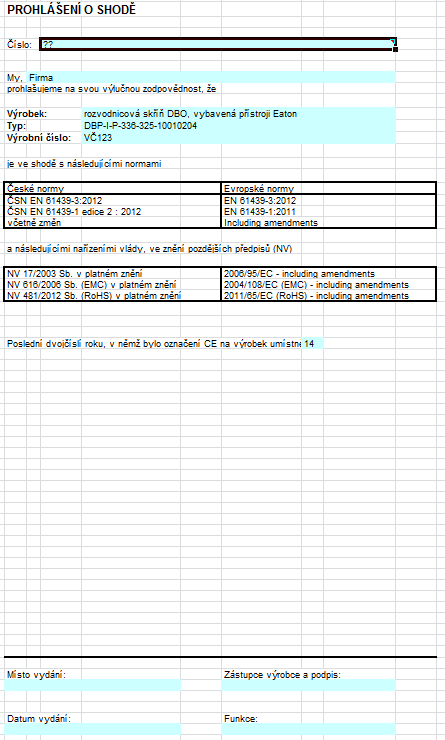

23 Prohlášení o shodě Vyplnění formuláře 23 23

24 Nové plastové rozvodnice v portfoliu Eaton Kompaktní plastové rozvodnice Micro a Mini Kompaktní plastové rozvodnice s vyšším krytím IKA 24 24

25 Kompaktní plastové rozvodnice Micro Montáž na omítku Třída ochrany II, plně izolované IP30, IK05 1 řada, 2 nebo 4 moduly Nosná lišta vyrobená z plastu Bez dveří Předlisované metrické otvory Bez svorkovnice 25 25

26 Kompaktní rozvodnice Mini Montáž na omítku Třída ochrany II, plně izolované IP30 nebo IP20, IK05 1 řada, 2, 3, 4, 5 nebo 6 modulů Nosná lišta vyrobená z plastu Bez nebo s dveřmi dveří Plombovatelné Předlisované metrické otvory Bez nebo se svorkovnicí 26 26

27 Kompaktní plastové rozvodnice s vyšším krytím IKA Montáž na omítku Třída ochrany II, plně izolované IP65, IK08 Vnitřní a venkovní použití 1, 2 nebo 3 řady, 4, 6, 8, 12 nebo 18 modulů 27 27

28 Kompaktní plastové rozvodnice s vyšším krytím IKA DIN lišta Provedení s průhlednými nebo plnými dveřmi Plombovatelné Předlisované metrické otvory Bez nebo se svorkovnicí 28 28

29 Rozváděče s požární odolností EI30 a EI15 Kouřotěsné provedení Konstrukce DP1 nehořlavý materiál Stupeň krytí IP40 Montáž vnitřního rámu ze systému Profi Plus Podomítkové provedení 29 29

30 Rozváděče s požární odolností EI30 Pro ulehčení montáže lze dveře demontovat Pro zachování požární odolnosti nejsou přípustné žádné zásahy do dveří s rámem 30 30

31 31 31
