1 Návrh instalace v programu E-Config Eaton tour 2017 Bc. Jan Marek / Ing. Lukáš Matějíček

2 E-Config E-CONFIG je samostatný program příprava cenových informací, technických specifikací, nabídek, objednávek konfigurace výrobků návrh rozváděčů Eaton hledání cen výrobků 2

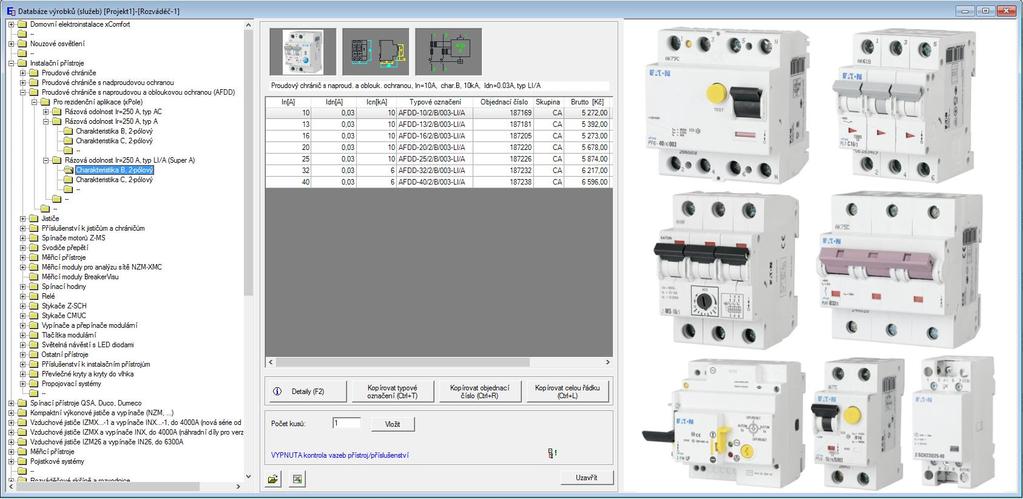

3 E-Config hledání Hledání výrobku v seznamu dle 1. Objednacího čísla 2. Typového značení 3. Popisu 4. Filtr dle skupiny materiálu 3

4 E-Config strom Hledání v databázi dle parametrů Logické uspořádání do skupin 4

5 E-Config konfigurace přístrojů Konfigurace přístrojů Kontrola vazeb přistroj příslušenství 5

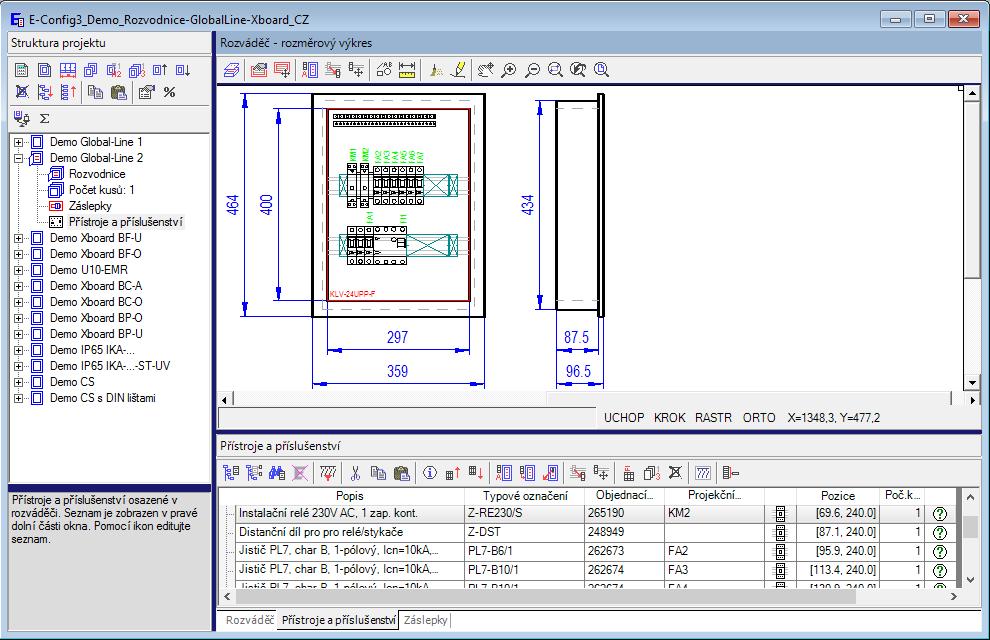

6 E-Config certifikované rozváděče DBO Konfigurace rozváděčů DBO a úplných krytů Automatické ověření zvolené konfigurace 6

7 E-Config schéma zapojení Kreslení jednopólových silových schémat Určeno pro domovní a podobné aplikace 7

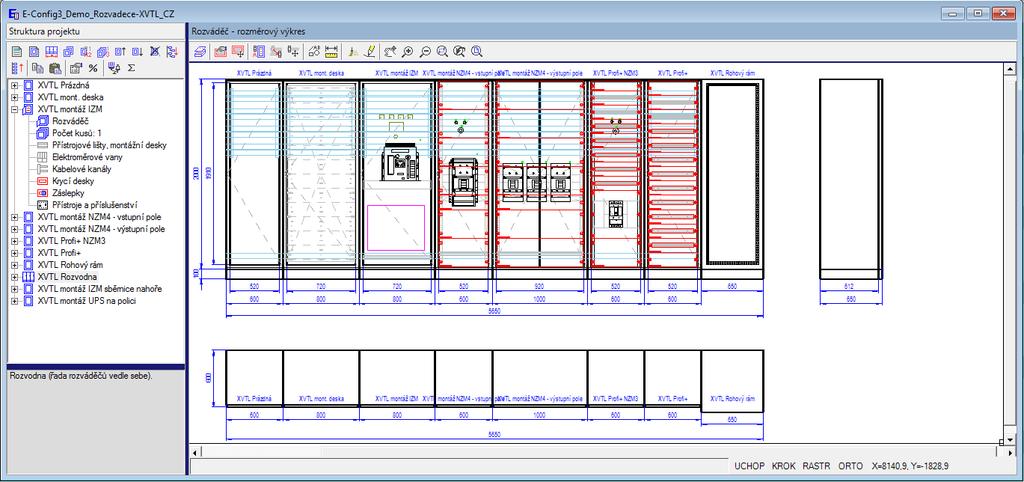

8 E-Config výkonové rozváděče PSC Konfigurace výkonových rozváděčů PSC Vzor Ověření návrhu a další dokumentace 8

9 E-Config koncepce programu Vybrat přístroje osazené v rozváděči Uspořádat seznam vybraných přístrojů podle logiky zapojení Vybrat rozváděč Schéma zapojení Úprava topologie Úprava připojené fáze Výpočet oteplení Ověření návrhu Úplný kryt Mechanické uspořádání (přístroj. lišty, krycí desky,...) Osazení přístrojů Volná grafika Úprava kabely a spotřebiče Tisk, export Protokol Dokumentace ověření návrhu úplný kryt Hmotnost Rozměrový výkres Rozpiska materiálu, cena 9

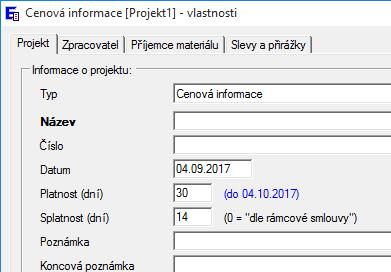

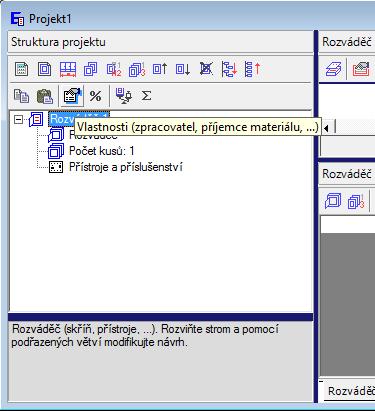

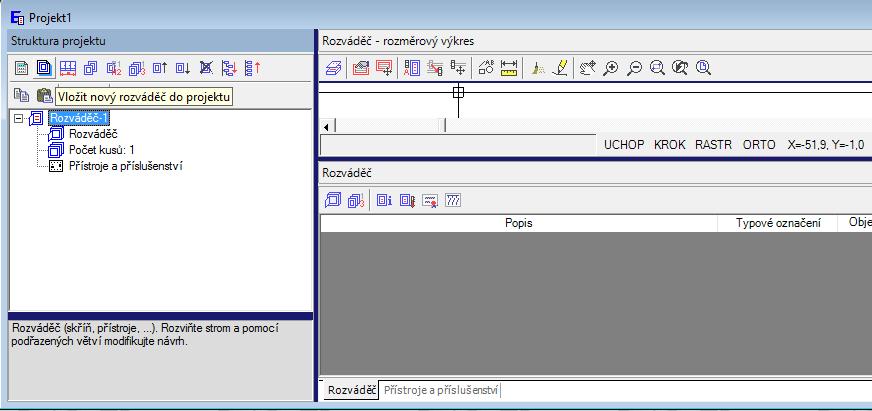

10 Schéma zapojení vytvoření rozváděče Vložit nový rozváděč a přejmenovat jej Zadat vlastnosti projektu

11 Schéma zapojení specifikace materiálu Hledání přístrojů v databázi Volba přístrojů ze stromu dle parametrů Pořadí přístrojů vykreslení schématu 11

12 Schéma zapojení pravidla 1. Jistič s nejvyšší hodnotou jmenovitého proudu hlavní vstupní prvek (bez ohledu na pozici v seznamu prvků) 2. Svodič přepětí vždy za hlavním vstupním prvkem 3. Proudový chránič s I dn 100mA ve funkci ochrana proti požáru, všechny ostatní prvky budou umístěny na podružnou sběrnici za tento proudových chránič Proudový chránič vytvoří podružnou sběrnici následující přístroje jsou za tímto pr. chráničem (podružná sběrnice je ukončena pokud následuje prvek s ochranou proti reziduálnímu proudu I dn ) Jističe, chrániče, AFDD a ostatní prvky připojeny na hlavní sběrnici, nebo na pod-sběrnici za proudovým chráničem Stykače a relé pokud následují za jističem tak jsou osazeny ve stejné větvi za tímto jističem 12

Schéma zapojení seznam materiálu Vytvoření schématu Při spuštění se topologie vykreslí dle pořadí prvků 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12. 13. 1N N 1. Hlavní jistič = největší jistič (dle jm.pr.) 2.

13 Schéma zapojení seznam materiálu Vytvoření schématu Při spuštění se topologie vykreslí dle pořadí prvků N N 1. Hlavní jistič = největší jistič (dle jm.pr.) 2. Svodič přepětí A. Relé, stykače jsou zakresleny do série za jisticí prvek, který jim předchází B. Za proudovým chráničem se vždy vytvoří podružná sběrnice C. Prvek s ochranou proti reziduálnímu proudu ukončí předcházející podružnou sběrnici a je připojen o úroveň výše 13

14 Schéma zapojení pořadí dle seznamu N

15 15

16 Schéma zapojení N E A T O N D Á VÁ A F D D! 16

17 Schéma zapojení editace 17

18 Schéma zapojení editace 18

19 Schéma zapojení shrnutí Jednoduché instalace, RD, byty (DBO, úplné kryty) Jednopólové silové schéma (bez ovládacích obvodů) Přístroje: modulární, jističe, chrániče, stykače, relé, Síť TN-S, případě TN-C-S (rozdělení PEN v el. rozv.) Automatické kreslení schémata dle pořadí prvků Možnost editace schématu přetažením značek myší Každá větev obsahuje popis vývodů a typ kabelu Kontrola logiky zapojení Možnost exportu do PDF, DXF/DWG (AutoCAD) ZDARMA součást programu E-Configu 19

E-Config Software je ZDARMA Nutná registrace na www.eaton.

20 E-Config Software je ZDARMA Nutná registrace na Licence je poskytována em Každý měsíc k dispozici aktualizace Možnost uživ. nastavení Ukládání projektů Databáze zákazníků Tabulky slev Export do PDF/XLS/CAD 20

21 Úplné kryty dle ČSN EN Eaton tour 2017 Bc. Jan Marek / Ing. Lukáš Matějíček

22 Úplný kryt Rozváděč KLV Ochranné zařízení / přístroje Úplný kryt Rozváděč dle ČSN EN dle ČSN EN

23 Úplné kryty definice Úplný kryt dle ČSN EN je určen pro umístění ochranných zařízení a jiných elektrických zařízení rozptylujících výkon pro U N 400 V a I N 125 A pro domácí a podobné pevné elektrické instalace. mají být instalovány na místech, kam mají přístup nekvalifikované osoby jsou určeny k tomu, aby je na místě montáže znalé osoby (osoby provádějící instalaci) integrovaly s elektrickými zařízeními 23

24 Úplné kryty KLV Rozvodnice KLV Zkoušené dle ČSN EN & ČSN EN Zkoušené jako úplné kryty dle ČSN EN Verze pro modulární přístroje úplný kryt PD pro předem určená zařízení (pokyny BB) Verze multimediální úplný kryt GP pro všeobecné účely (pokyny AA) Platí pro typy Pod omítku KLV-12UP..-F KLV-24UP..-F KLV-36UP..-F KLV-48UP..-F Do dutých stěn KLV-12HW..-F KLV-24HW..-F KLV-36HW..-F KLV-48HW..-F 24

25 KLV = úplný kryt PD (pokyny dle BB) BB.2 Jmenovitý proud a hlavní charakteristiky I N 63 A; U N AC 400 V BB.3 Zařízení, která mají být integrována pracovníkem provádějícím instalaci Proudové chrániče: PF7; PF6; PFDM; drcm; PBHT; FRBdM Pr. chrániče s nadpr. ochranou: PFL7; PFL6; mrb6 Modulární jističe: FAZ; PL7; PL6; PLI; PLHT Vypínače: IS; ZP-A; Z-T Svodiče přepětí: SPI; SPBT12; SPCT2; SPDT3 Pojistkové sp./odp.: FCFBD02; Z-SLS; Z-SLK Ostatní přístroje: Z-EL; Z-D; Z-U; Z-B; Z-P; Z-DS; Z-R; Z-T; Z-SCH; Z-S; TLE; TLK; ZR; REU; UVA; Z-LAR; TS; TR-G; EM; ASOH; ASPC; Z-SD230; Z-MFPA 25

26 KLV = úplný kryt PD (pokyny dle BB) BB.4 Rozměry viz katalog montážní návod 26

27 KLV = úplný kryt PD (pokyny dle BB) BB.5 Připojení Řad / modulů Připojovací svorky N a PE 1 / x 4mm 2 2x 16mm 2 2 / x 4mm 2 2x 16mm 2 3 / x 4mm 2 4x 16mm 2 4 / x 4mm 2 4x 16mm 2 BB.6 Ochrana před úrazem elektrickým proudem Informace týkající se namontování a zapojení zařízení aktivní části musí zůstat nepřístupné zařízení montována do úplného krytu musí splnit IP2X viz katalog a montážní návod 27

28 KLV = úplný kryt PD (pokyny dle BB) BB.7 Stupeň ochrany IP a kód IK Stupeň ochrany IP30 (po nainstalování krytů dle návodu) Kód IK05 BB.8 Zapojení Vnitřní zapojení musí být takové, aby minimální povrchové cesty mezi živými částmi a kovovými přístupnými nebo nepřístupnými částmi nebyly menší než 3 mm Průřezy vodičů musí odpovídat elektroinstalačním předpisům. 28

29 KLV = úplný kryt PD (pokyny dle BB) Úplný kryt Rozváděč dle ČSN EN dle ČSN EN Nevznikne nový výrobek Nový výrobek dle zák. 90/2016 Sb. Součást elektroinstalace Ověření návrhu/kusové ověření Podléhá revizi (jako instalace) Štítek a označení CE Schéma zapojení (elektroinstalace) Dokumentace, návod Pouze pro předem určená zař. Možnost vložit libovolné přístroje Modifikace doplnění revize Modifikace úprava výrobku E-Config = ověření návrhu generování dokumentace Protokol o kompletaci krytu Schéma zapojení Rozpiska materiálů, osazení příst. Sada dokumentace + štítek Ověření návrhu / kusové ověření EU prohl. o shodě 29

30 KLV úplný kryt GP (pokyny dle AA) Multimediální rozvodnice/kryt KLV 30

31 KLV úplný kryt GP (pokyny dle AA) Osazení krytu KLV- M-F (multimediální provedení) RJ45 F-konektor Elektrická zařízení rozptylující výkon Úplný kryt GP dle ČSN EN

32 KLV úplný kryt GP (pokyny dle AA) Mediální rozvodnice KLV Pokyny výrobce pro montáž jsou uvedeny v návodu U N = AC 230 V Není dovoleno používat spínací přístroje (RCD, MCB, ) Zapojení zásuvky musí odpovídat aktuálním předpisům (podléhá revizi elektroinstalace) Nutno použít zámek LOCK-KLV Maximální instalovaný ztrátový výkon P de, KLV-36UP(/HW)M-F KLV-48UP(/HW)M-F 40 W 48 W 32

33 KLV úplný kryt GP (pokyny dle AA) Kontrola oteplení krytu GP ztráty vestavěných zařízení P tot P de schopnost krytu rozptýlit výkon P tot = P dp + 0,2 P dp + P au ztrátový výkon ochranných zařízení elektronických zařízení 33

34 KLV úplný kryt GP (pokyny dle AA) Kontrola oteplení krytu GP ztráty vestavěných zařízení P tot P de schopnost krytu rozptýlit výkon P tot = P au1 + P au2 + P au3 + ztrátový výkon elektronických zařízení 34

35 KLV úplný kryt GP (pokyny dle AA) Značení krytu GP Štítek umístěný za víky nebo dveřmi s trvanlivým popisem jméno nebo identifikace pracovníka provádějícího instalaci, uvedení typu a identifikaci vybaveného úplného krytu GP, jmenovitý proud (I nq ) v ampérech, jmenovité napětí ve voltech, značka pro druh napájení, stupeň ochrany vybaveného úplného krytu GP, značka pro ochranu celkovou izolací, přichází-li to v úvahu, písmeno N pro svorky určené výhradně pro nulový vodič, značka pro ochranné svorky pro připojení ochranného vodiče. 35
