1 PŘEHLED PROEDENÍ DZ DN DZ...EI30 oceloplechové oceloplechové oceloplechové s požární odolností Instalace zapuštěná nástěnná zapuštěná Krytí IP43 IP43 IP54 Požární odolnost - - EI30 Jmenovité hodnoty použitých přístrojů Třída ochrany tandardní výbava max. 400 A, AC 230/400 I modulární lišty (viz obrázky výše) Parametry po doplnění modulárního systému a elektroměrových míst Celkový počet modulů Celkový počet elektroměrových míst Příslušenství - modulární systém U lišty pro upevnění modulárních přístrojů, výška 35 mm, hloubka 15 mm Kryty s výřezem 45 mm nebo bez výřezu, výšky 50 až 450 mm Přístrojové lišty pro upevnění přístrojů, např. kompaktních jističů, stykačů a pojistkových odpínačů, výška lišt 50 až 130 mm, montážní hloubka přístrojů 38 až 130 mm Posuvné držáky pro nastavení hloubky přístrojových lišt Elektroměrové vany pro 2 až 5 elektroměrových míst vedle sebe 2

2 POPI Popis skříní a modulárního systému kelet svařený z ocelového plechu tloušťky 1,3 mm (DZ); 1,5 mm (DN, DZ...EI30) zemnicí body pro připojení zemnicího vodiče bez zadního krytu Modulární systém - modulární lišty (součást dodávky skříní) ocelový plech tloušťky 1,5 mm Dveře ocelový plech tloušťky 1,5 mm levé, snadno přemontovatelné na pravé zemnicí body pro připojení ochranného vodiče otevření dveří 120 o v provedení s požární odolností EI30 vybaven nehořlavou těsnicí deskou GRENAMAT dvoukřídlé dveře od vnitřní šířky 910 mm Uzavírání 3 5 řad 1 jazýčkový uzávěr (vnitřní čtyřhran 6 x 6 mm) 7 10 řad 2 jazýčkové uzávěry (vnitřní čtyřhran 6 x 6 mm) 13 řad tříbodový rozvorový uzávěr (vnitřní čtyřhran 6 x 6 mm) U všech provedení s požární odolností je použit tříbodový rozvorový uzávěr Rychlouzávěr uzavření pootočením o 90 možnost zaplombování madlo pro manipulaci s krytem Modulární systém - U lišty dle ČN EN Modulární systém - přístrojové lišty ocelový plech tloušťky 2 mm, výška lišty 50, 100 mm montáž pomocí posuvných držáků PD-D-...DP... Ke specifikaci rozvodnicové skříně a příslušenství lze použít Konfigurátor OEZ. Modulární systém - kryty plast tloušťky 3 mm s výřezem 45 mm, kryty výšky 150 mm bez výřezu, kryty výšky 50, 150, 300, 450 mm upevnění pomocí rychlouzávěrů Modulární systém - elektroměrové vany na celou šířku skříně 2 5 elektroměrových míst vedle sebe pozinkovaný plech tloušťky 1 mm výztuha vany kabelové průchodky elektroměrové sestavy viz str. 17 3

3 DZ...EI30 OCELOPLECHOÉ ZAPUŠTĚNÉ KŘÍNĚ POŽÁRNÍ ODOLNOTÍ DZ...EI30 Základní popis Pro domovní, bytové, elektroměrové rozváděče a podobné instalace. hodné pro osazení přístroji Minia, Modeion, arius, Conteo. jsou standardně vybaveny modulárními lištami pro montáž přístrojových lišt a krytů. Požární odolnost EI Kouřotěsnost a / m (pronikání studeného a teplého kouře). Krytí IP54. Tříbodový rozvorový uzávěr. Bez zadního krytu. skelet dveře modulární lišty. DZ EI30 Požární uzávěry rozvodnicových skříní jsou vyrobeny v souladu s ČN a ČN EN (Požární klasifikace stavebních výrobků a konstrukcí staveb). CERTIFIKACE POŽÁRNÍ ODOLNOTI EI30 Certifikaci výrobku provedl PAU, a.s. (Autorizovaná osoba 216, Oznámený subjekt 11) Prosecká 412/74, Praha 9 - Prosek. Tabulka výběru podle počtu modulů Moduly nitřní rozměry skeletu Hmotnost Balení max. počet v řadě počet řad * výška šířka [] 72 3 DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ54-10-EI30 OEZ: DZ54-13-EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: modul = 18 mm * ýška řady (výška krytu pro modulární přístroje s výřezem) = 150 mm Tabulka výběru podle počtu elektroměrů Elektroměry nitřní rozměry skeletu Hmotnost Balení max. počet v řadě počet řad výška šířka [] 2 1 DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: (8*) 3 (4*) DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: DZ EI30 OEZ: (12*) 3 (4*) DZ EI30 OEZ: DZ54-10-EI30 OEZ: (16*) 3 (4*) DZ54-13-EI30 OEZ: DZ EI30 OEZ: (20*) 3 (4*) DZ EI30 OEZ: * Pouze pro informativní měření - umístění elektroměrů ve čtyřech řadách výškově neodpovídá připojovacím podmínkám energetických společností. Příslušenství U lišty PD-D-L35-U... str. 14 Přístrojové lišty pro posuvné držáky PD-D-...LPU... str. 14 Posuvné držáky PD-D-...PD... str. 14 Přístrojové lišty PD-D-50LP... str. 14 Elektroměrové vany PD-D-1E... str. 15 Kryty PD-D-KM... str. 15 Plombovací šrouby PD-D-UM5P str. 15 Záslepky PD-R-ZA1000- str. 16 Náhradní díly ND-D-... str

4 DZ...EI30 OCELOPLECHOÉ ZAPUŠTĚNÉ KŘÍNĚ POŽÁRNÍ ODOLNOTÍ DZ...EI30 Parametry DZ...EI30 Normy ČN EN Certifikační značky Barva šedá (RAL7035) Krytí DZ54...EI30 IP54 tupeň ochrany před vnějšími mechanickými nárazy IK08 Pro obvody do jmenovitého napětí U n AC 1 000, DC Pro obvody do jmenovitého proudu I n 400 A Místo použití vnitřní Nadmořská výška max m Třída ochrany I Dveře otevírání standardně levé, snadno přemontovatelné na pravé provedení neprůhledné Materiál ocelový plech Montáž zapuštěná Požární odolnost EI 2 30 pro DZ54...EI30 Kouřotěsnost a / m pro DZ54...EI30 ové označení DZ EI30 EI30 - požární odolnost DZ - pro zapuštěnou montáž 03 - počet řad 54 - krytí IP modulů v řadě Ztrátový výkon a statické zatížení Ztrátový zapuštěné výkon a rozvodnicové statické zatížení skříně s požární odolností Ztrátový výkon *) [W] tatické zatížení skříně **) DZ EI ,7 DZ EI ,8 DZ EI ,1 DZ EI ,7 DZ EI ,4 DZ EI ,7 DZ EI ,9 DZ EI ,0 DZ EI ,1 DZ54-10-EI ,4 DZ54-13-EI ,6 DZ EI ,6 DZ EI ,1 *) Ztrátový výkon rozptýlený povrchem rozvodnicové skříně dle normy ČN IEC A1 - Metoda stanovení oteplení extrapolací pro částečně typově zkoušené rozváděče (PTTA) pro spínací a řídicí zařízení nízkého napětí, ΔT = 15 K (rozdíl mezi vnitřní a vnější teplotou). **) tatické zatížení dveří DZ kg (z hlediska požární odolnosti nelze na dveře upevnit žádný prvek). 11

5 DZ...EI30 OCELOPLECHOÉ ZAPUŠTĚNÉ KŘÍNĚ POŽÁRNÍ ODOLNOTÍ DZ...EI30 Rozměry 62,5 E skříně nější rozměry nitřní rozměry E 1 - výška pro zakrytí 1 min. stř. max. DZ EI DZ EI DZ EI , ,5 DZ EI DZ EI DZ EI DZ EI DZ EI , ,5 DZ EI DZ54-10-EI DZ54-13-EI , ,5 DZ EI DZ EI , ,5 Emin., Estř., Emax. - pozice modulárních lišt Otvor pro zazdění skříně ýška Šířka Hloubka s U lištami s držáky PD-xxPD50 s držáky PD-xxPD100 s elektroměrovou vanou E (min.) E (stř.) E (max.) E (min.) E (stř.) E (max.) E (min.) E (stř.) E (max.) E (min.) E (stř.) E (max.) DZ EI DZ EI DZ EI DZ EI DZ EI DZ EI DZ EI DZ EI DZ EI DZ54-10-EI DZ54-13-EI DZ EI DZ EI ýška a šířka otvoru pro zazdění je uvedena jako minimální. Pro snadné zazdění je vhodné ponechat otvor pro zazdění alespoň o 300 mm širší a 200 mm vyšší. kříně zazdívat obdobně jako kovové zárubně dveří maltou a zdivem s dostatečnou pevností a odpovídající požární odolností. Rozvodnicová skříň DZ...EI30 musí být zazděna a dokonale utěsněna po obvodu stavebním materiálem (např. maltou)! 12

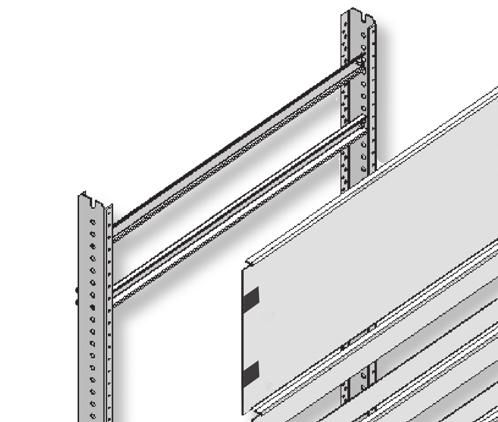

6 DZ, DN, DZ...EI30 PŘÍLUŠENTÍ DZ, DN, DZ...EI30 Popis modulárního systému Modulární systém - modulární lišty (součást dodávky skříní) ocelový plech tloušťky 1,5 mm Rychlouzávěr uzavření pootočením o 90 možnost zaplombování madlo pro manipulaci s krytem Modulární systém - U lišty dle ČN EN Modulární systém - přístrojové lišty ocelový plech tloušťky 2 mm, výška lišty 50, 100 mm montáž pomocí posuvných držáků PD-D-...DP... Modulární systém - kryty plast tloušťky 3 mm s výřezem 45 mm, kryty výšky 150 mm bez výřezu, kryty výšky 50, 150, 300, 450 mm upevnění pomocí rychlouzávěrů Ke specifikaci rozvodnicové skříně a příslušenství lze použít Konfigurátor OEZ. Modulární systém - elektroměrové vany na celou šířku skříně 2 5 elektroměrových míst vedle sebe pozinkovaný plech tloušťky 1 mm výztuha vany kabelové průchodky elektroměrové sestavy viz str

7 DZ, DN, DZ...EI30 PŘÍLUŠENTÍ DZ, DN, DZ...EI30 U lišty Určeny pro upevnění přístrojů. U lišty dle ČN EN šířky 35 mm. Povrchová úprava zinkováním. 1 lišty spojovací materiál k upevnění na modulární lišty. PD-D-L35-U24 Pro rozvodnicovou skříň ýška lišty Hmotnost Balení modulů vnitřní šířky [] v řadě PD-D-L35-U24 OEZ:500 0, PD-D-L35-U35 OEZ:501 0, PD-D-L35-U OEZ:502 0, PD-D-L35-U57 OEZ:503 0,4 1 PD-D-50LPU24 D Přístrojové lišty polečné pro DZ, DN, DZ...EI30. Určeny pro upevnění přístrojů. Připevnění přístrojové lišty pomocí posuvných držáků na modulární lišty. Ocelový plech tloušťky 2 mm. Povrchová úprava zinkováním. PD-D-50LPU.. jsou děrovány pro upevnění U lišt. 1 lišty spojovací materiál k upevnění na posuvné držáky. PD-D-100LPU24 Pro rozvodnicovou skříň modulů vnitřní šířky v řadě ýška lišty Hmotnost 50 PD-D-50LPU24 OEZ:719 0, PD-D-100LPU24 OEZ:720 1, PD-D-130LPU24 OEZ: , PD-D-50LPU35 OEZ:721 0, PD-D-100LPU35 OEZ:722 1, PD-D-130LPU35 OEZ: , PD-D-50LPU OEZ:723 1, PD-D-100LPU OEZ:724 1, PD-D-130LPU OEZ: , PD-D-50LPU57 OEZ:725 1, PD-D-100LPU57 OEZ:726 2, PD-D-130LPU57 OEZ: ,8 1 Lišty PD-D-130LPU.. se upevňují pomocí posuvných držáků PD-D-100DP.. Balení [] Posuvné držáky louží pro přizpůsobení montážní hloubky přístrojů. 2 držáků spojovací materiál k upevnění na modulární lišty. PD-D-50DP100 D PD-D-50DP50 D Hloubka Hmotnost Balení Pro lišty [] PD-D-50DP50 OEZ: ,10 1 PD-D-50LPU.. PD-D-50DP100 OEZ: ,12 1 PD-D-100DP50 OEZ:757 PD-D-100LPU ,20 1 PD-D-100DP100 OEZ:758 PD-D-130LPU ,24 1 PD-D-50LP24 Přístrojové lišty polečné pro DZ, DN, DZ...EI30. Určeny pro upevnění přístrojů nebo U lišt. Připevnění přístrojové lišty přímo na modulární lišty. Ocelový plech tloušťky 2 mm. Povrchová úprava zinkováním. 1 lišty spojovací materiál k upevnění na modulární lišty. 14 Pro rozvodnicovou skříň ýška lišty Hmotnost Balení modulů vnitřní šířky [] v řadě PD-D-50LP24 OEZ:474 0, PD-D-50LP35 OEZ:479 0, PD-D-50LP OEZ:484 1, PD-D-50LP57 OEZ:489 1,5 1

8 DZ, DN, DZ...EI30 PŘÍLUŠENTÍ DZ, DN, DZ...EI30 Elektroměrové vany louží pro montáž elektroměrů do rozvodnicové skříně DZ, DN, DZ...EI30. ybaveny plombovacími místy. Ocelový plech tloušťky 1 mm. Povrchová úprava zinkováním. 1 elektroměrové vany 2 plombovacích šroubů plastové průchodky spojovací materiál k upevnění na modulární lišty. PD-D-1E224 počet elektroměrů v řadě Pro rozvodnicovou skříň vnitřní šířky ýška vany Hmotnost PD-D-1E224 OEZ: , PD-D-1E335 OEZ: , PD-D-1E4 OEZ: , PD-D-1E557 OEZ: ,2 1 Balení [] PD-D-KM01524 Kryty louží pro zakrytí přístrojů. Plastové, tloušťky 2 mm s výřezem 45 mm nebo bez výřezu k zakrytí např. svorek a prázdného místa. Barva šedá RAL7035. Celková výška pro zakrytí je shodná s vnitřní výškou rozvodnicové skříně. 1 krytu spojovací materiál k upevnění na modulární lišty. PD-D-KM01524 PD-D-KM01524 PD-D-KM01524 PD-D-KM00524 PD-D-KM01524 Pro rozvodnici ýška krytu Šířka výřezu Hmotnost Balení modulů vnitřní šířky krytu [] v řadě bez výřezu PD-D-KM00524 OEZ: , bez výřezu PD-D-KM00535 OEZ: , bez výřezu PD-D-KM005 OEZ: , bez výřezu PD-D-KM00557 OEZ: ,26 1 bez výřezu PD-D-KM01024 OEZ: , bez výřezu PD-D-KM01035 OEZ: , bez výřezu PD-D-KM010 OEZ: , bez výřezu PD-D-KM01057 OEZ: ,51 1 výřez 45 mm PD-D-KM01524 OEZ: , výřez 45 mm PD-D-KM01535 OEZ: , výřez 45 mm PD-D-KM015 OEZ: , výřez 45 mm PD-D-KM01557 OEZ: ,45 1 bez výřezu PD-D-KM01524 OEZ: , bez výřezu PD-D-KM01535 OEZ: , bez výřezu PD-D-KM015 OEZ: , bez výřezu PD-D-KM01557 OEZ: ,56 1 bez výřezu PD-D-KM03024 OEZ: , bez výřezu PD-D-KM03035 OEZ: , bez výřezu PD-D-KM030 OEZ: , bez výřezu PD-D-KM03057 OEZ: ,08 1 bez výřezu PD-D-KM04524 OEZ: , bez výřezu PD-D-KM04535 OEZ: , bez výřezu PD-D-KM045 OEZ: , bez výřezu PD-D-KM04557 OEZ: ,10 1 Plombovací šrouby louží pro plombování krytů modulárních systémů v neměřené části (nutné pro PRE). 4 plombovacích šroubů M5x10. PD-D-UM5P Hmotnost Balení [sada] PD-D-UM5P OEZ:732 0,

9 DZ, DN, DZ...EI30 PŘÍLUŠENTÍ DZ, DN, DZ...EI30 Záslepky louží pro zakrytí nevyužitých výřezů 45 mm v modulárních krytech. Materiál - plast. 1 záslepky. PD-R-ZA1000- Počet Hmotnost Balení Barva modulů [] Šedá (RAL7035) 55 PD-R-ZA1000- OEZ:354 0,142 1 Náhradní díly Popis Hmotnost ND-D-M8P OEZ:41329 klecová matice pro upevnění svislých lišt, sada 10, pro DZ, DN 0,09 1 ND-D-UR3 OEZ:38548 uzávěry pro modulární kryty, sada 10, pro DZ, DN 0,14 1 ND-D-PD OEZ:41167 pant dveří pro DZ43, DN43, 1 0,01 1 ND-D-EPR OEZ:45815 kabelová průchodka pro elektroměrovou vanu včetně nýtů pro DZ, DN (pro E.ON a ČEZ) Balení [] 0,

10 DZ, DN, DZ...EI30 ETAY PRO ELEKTROMĚROÉ ROZÁDĚČE Základní popis estavy se skládají ze skříně a příslušenství (elektroměrových van, U lišt, krytů, plombovacích šroubů a schránky na dokumentaci). ýběr ze tří provedení skříně - zapuštěných DZ, nástěnných DN a zapuštěných s požární odolností DZ...EI30. Elektroměrové sestavy jsou shodné ve všech třech provedeních skříní. Zapuštěná provedení neobsahují zadní kryt. Plombování: elektroměrová vana je vybavena 2 plombovacími místy (2 plombovací šrouby jsou součástí balení elektroměrové vany) v neměřené části lze použít pouze kryty bez výřezu, které je nutné zaplombovat pomocí 4 plombovacích šroubů. estava pro 2 elektroměry kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Popis PD-D-1E224 OEZ:504 elektroměrová vana, výška 400 mm 1 PD-D-KM01524 OEZ:454 kryt pro modulární systém DZ s výřezem, výška 150 mm 1 PD-D-KM00524 OEZ:598 kryt pro modulární systém DZ bez výřezu, výška 50 mm 1 PD-D-KM01524 OEZ:2 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-L35-U24 OEZ:500 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 3 elektroměry kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Popis PD-D-1E335 OEZ:505 elektroměrová vana, výška 400 mm 1 PD-D-KM01535 OEZ:455 kryt pro modulární systém DZ s výřezem, výška 150 mm 1 PD-D-KM00535 OEZ:599 kryt pro modulární systém DZ bez výřezu, výška 50 mm 1 PD-D-KM01535 OEZ:3 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-L35-U35 OEZ:501 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 4 elektroměry kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Popis PD-D-1E224 OEZ:504 elektroměrová vana, výška 400 mm 2 PD-D-KM01524 OEZ:454 kryt pro modulární systém DZ s výřezem, výška 150 mm 1 PD-D-KM00524 OEZ:598 kryt pro modulární systém DZ bez výřezu, výška 50 mm 1 PD-D-KM01524 OEZ:2 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-L35-U24 OEZ:500 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 17

11 DZ, DN, DZ...EI30 ETAY PRO ELEKTROMĚROÉ ROZÁDĚČE estava pro 6 elektroměrů ve dvou řadách kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Název výrobku PD-D-1E335 OEZ:505 elektroměrová vana, výška 400 mm 2 PD-D-KM01535 OEZ:455 kryt pro modulární systém DZ s výřezem, výška 150 mm 1 PD-D-KM00535 OEZ:599 kryt pro modulární systém DZ bez výřezu, výška 50 mm 1 PD-D-KM01535 OEZ:3 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-L35-U35 OEZ:501 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 6 elektroměrů ve třech řadách kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Název výrobku PD-D-1E224 OEZ:504 elektroměrová vana, výška 400 mm 3 PD-D-KM01524 OEZ:454 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM01524 OEZ:2 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM03024 OEZ:6 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U24 OEZ:500 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 8 elektroměrů kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ43-10 OEZ: Nástěnná skříň DN DN43-10 OEZ: DZ..EI30 DZ54-10-EI30 OEZ: Název výrobku PD-D-1E4 OEZ:506 elektroměrová vana, výška 400 mm 2 PD-D-KM015 OEZ:456 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM015 OEZ:4 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM030 OEZ:8 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U OEZ:502 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 18

12 DZ, DN, DZ...EI30 ETAY PRO ELEKTROMĚROÉ ROZÁDĚČE estava pro 9 elektroměrů kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Název výrobku PD-D-1E335 OEZ:505 elektroměrová vana, výška 400 mm 3 PD-D-KM01535 OEZ:455 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM01535 OEZ:3 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM03035 OEZ:7 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U35 OEZ:501 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 10 elektroměrů kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Název výrobku PD-D-1E557 OEZ:507 elektroměrová vana, výška 400 mm 2 PD-D-KM01557 OEZ:457 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM01557 OEZ:5 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM03057 OEZ:9 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U57 OEZ:503 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 estava pro 12 elektroměrů kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ43-13 OEZ: Nástěnná skříň DN DN43-13 OEZ: DZ..EI30 DZ54-13-EI30 OEZ: Název výrobku PD-D-1E4 OEZ:506 elektroměrová vana, výška 400 mm 3 PD-D-KM015 OEZ:456 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM015 OEZ:4 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM030 OEZ:8 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U OEZ:502 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 19

13 DZ, DN, DZ...EI30 ETAY PRO ELEKTROMĚROÉ ROZÁDĚČE estava pro 15 elektroměrů kříně Rozměry ýška Šířka Hloubka Zapuštěná skříň DZ DZ OEZ: Nástěnná skříň DN DN OEZ: DZ..EI30 DZ EI30 OEZ: Název výrobku PD-D-1E557 OEZ:507 elektroměrová vana, výška 400 mm 3 PD-D-KM01557 OEZ:457 kryt pro modulární systém DZ s výřezem, výška 150 mm 2 PD-D-KM01557 OEZ:5 kryt pro modulární systém DZ bez výřezu, výška 150 mm 1 PD-D-KM03057 OEZ:9 kryt pro modulární systém DZ bez výřezu, výška 300 mm 1 PD-D-L35-U57 OEZ:503 U lišta TH PD-D-UM5P OEZ:732 plombovací šrouby, M5 x 10, sada 4 1 PD-RB-DA4P OEZ:44470 schránka, plast, připevnění - samolepicí páska, A4 1 20

14 DZ, DN, DZ...EI30 ETAY PRO ELEKTROMĚROÉ ROZÁDĚČE Rozměrové výkresy krytů bez výřezu k výrobě otvoru pro modulární přístroje v neměřené části rozváděče Kryt je nutné vyříznout přesně podle přístrojů, které budou elektroměru předřazeny. 1 modul = 18 mm. Kryty výšky 150 mm PD-D-KM01524 max. 24 modulů PD-D-KM015 max. modulů Kryty výšky 300 mm PD-D-KM03024 max. 2x 24 modulů PD-D-KM030 max. 2x modulů PD-D-KM03057 max. 2x 57 modulů PD-D-KM03035 max. 2x 35 modulů PD-D-KM01535 max. 35 modulů PD-D-KM01557 max. 57 modulů 21
