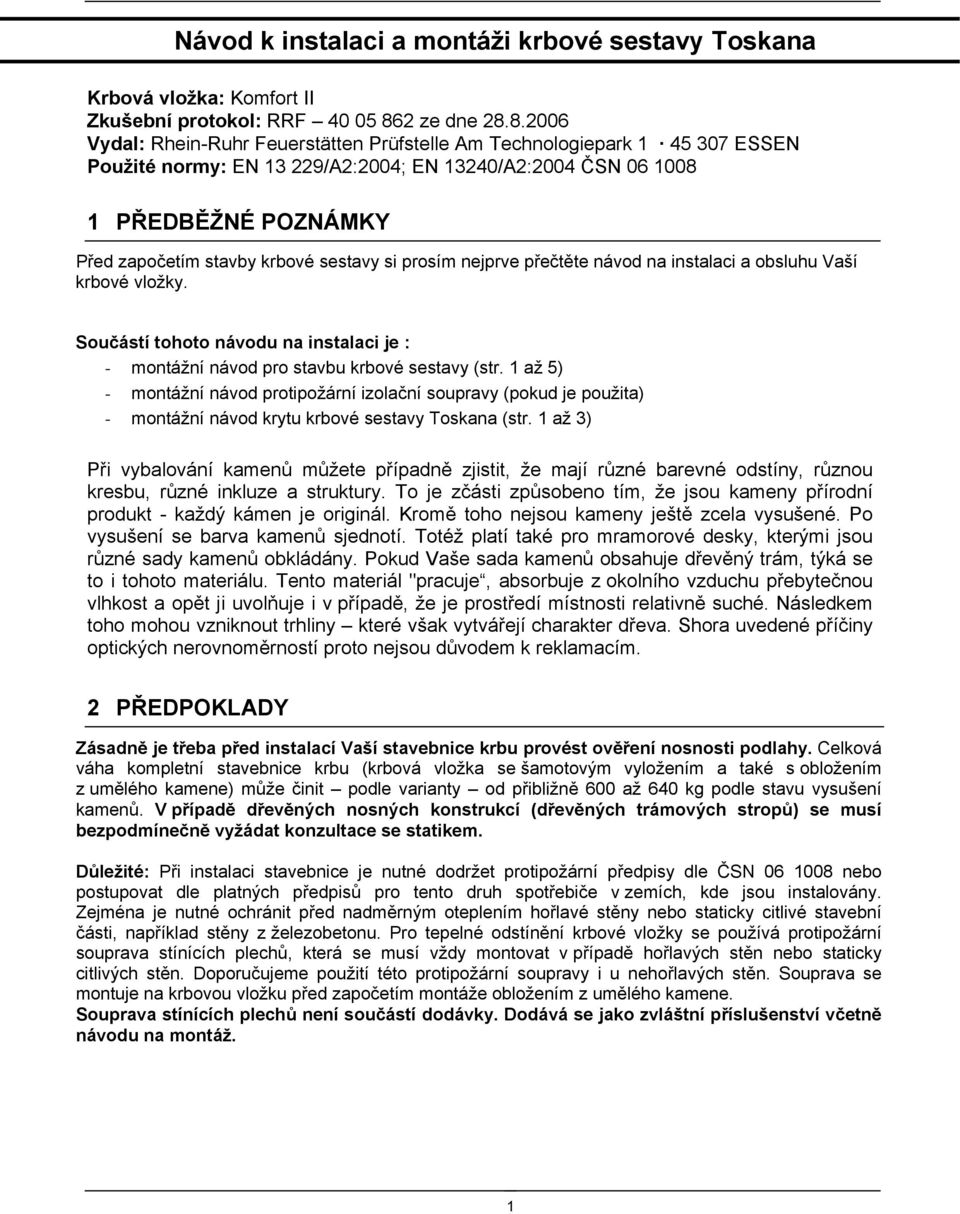

1 Návod k instalaci a montáži krbové sestavy Toskana Krbová vložka: Komfort II Zkušební protokol: RRF ze dne Vydal: Rhein-Ruhr Feuerstätten Prüfstelle Am Technologiepark ESSEN Použité normy: EN /A2:2004; EN 13240/A2:2004 ČSN PŘEDBĚŽNÉ POZNÁMKY Před započetím stavby krbové sestavy si prosím nejprve přečtěte návod na instalaci a obsluhu Vaší krbové vložky. Součástí tohoto návodu na instalaci je : - montážní návod pro stavbu krbové sestavy (str. 1 až 5) - montážní návod protipožární izolační soupravy (pokud je použita) - montážní návod krytu krbové sestavy Toskana (str. 1 až 3) Při vybalování kamenů můžete případně zjistit, že mají různé barevné odstíny, různou kresbu, různé inkluze a struktury. To je zčásti způsobeno tím, že jsou kameny přírodní produkt - každý kámen je originál. Kromě toho nejsou kameny ještě zcela vysušené. Po vysušení se barva kamenů sjednotí. Totéž platí také pro mramorové desky, kterými jsou různé sady kamenů obkládány. Pokud Vaše sada kamenů obsahuje dřevěný trám, týká se to i tohoto materiálu. Tento materiál "pracuje, absorbuje z okolního vzduchu přebytečnou vlhkost a opět ji uvolňuje i v případě, že je prostředí místnosti relativně suché. Následkem toho mohou vzniknout trhliny které však vytvářejí charakter dřeva. Shora uvedené příčiny optických nerovnoměrností proto nejsou důvodem k reklamacím. 2 PŘEDPOKLADY Zásadně je třeba před instalací Vaší stavebnice krbu provést ověření nosnosti podlahy. Celková váha kompletní stavebnice krbu (krbová vložka se šamotovým vyložením a také s obložením z umělého kamene) může činit podle varianty od přibližně 600 až 640 kg podle stavu vysušení kamenů. V případě dřevěných nosných konstrukcí (dřevěných trámových stropů) se musí bezpodmínečně vyžádat konzultace se statikem. Důležité: Při instalaci stavebnice je nutné dodržet protipožární předpisy dle ČSN nebo postupovat dle platných předpisů pro tento druh spotřebiče v zemích, kde jsou instalovány. Zejména je nutné ochránit před nadměrným oteplením hořlavé stěny nebo staticky citlivé stavební části, například stěny z železobetonu. Pro tepelné odstínění krbové vložky se používá protipožární souprava stínících plechů, která se musí vždy montovat v případě hořlavých stěn nebo staticky citlivých stěn. Doporučujeme použití této protipožární soupravy i u nehořlavých stěn. Souprava se montuje na krbovou vložku před započetím montáže obložením z umělého kamene. Souprava stínících plechů není součástí dodávky. Dodává se jako zvláštní příslušenství včetně návodu na montáž. 1

8.2006 Vydal: Rhein-Ruhr Feuerstätten Prüfstelle Am Technologiepark 1 45 307 ESSEN Použité normy: EN 13 229/A2:2004; EN 13240/A2:2004 ČSN 06 1008 1 PŘEDBĚŽNÉ POZNÁMKY Před započetím stavby krbové

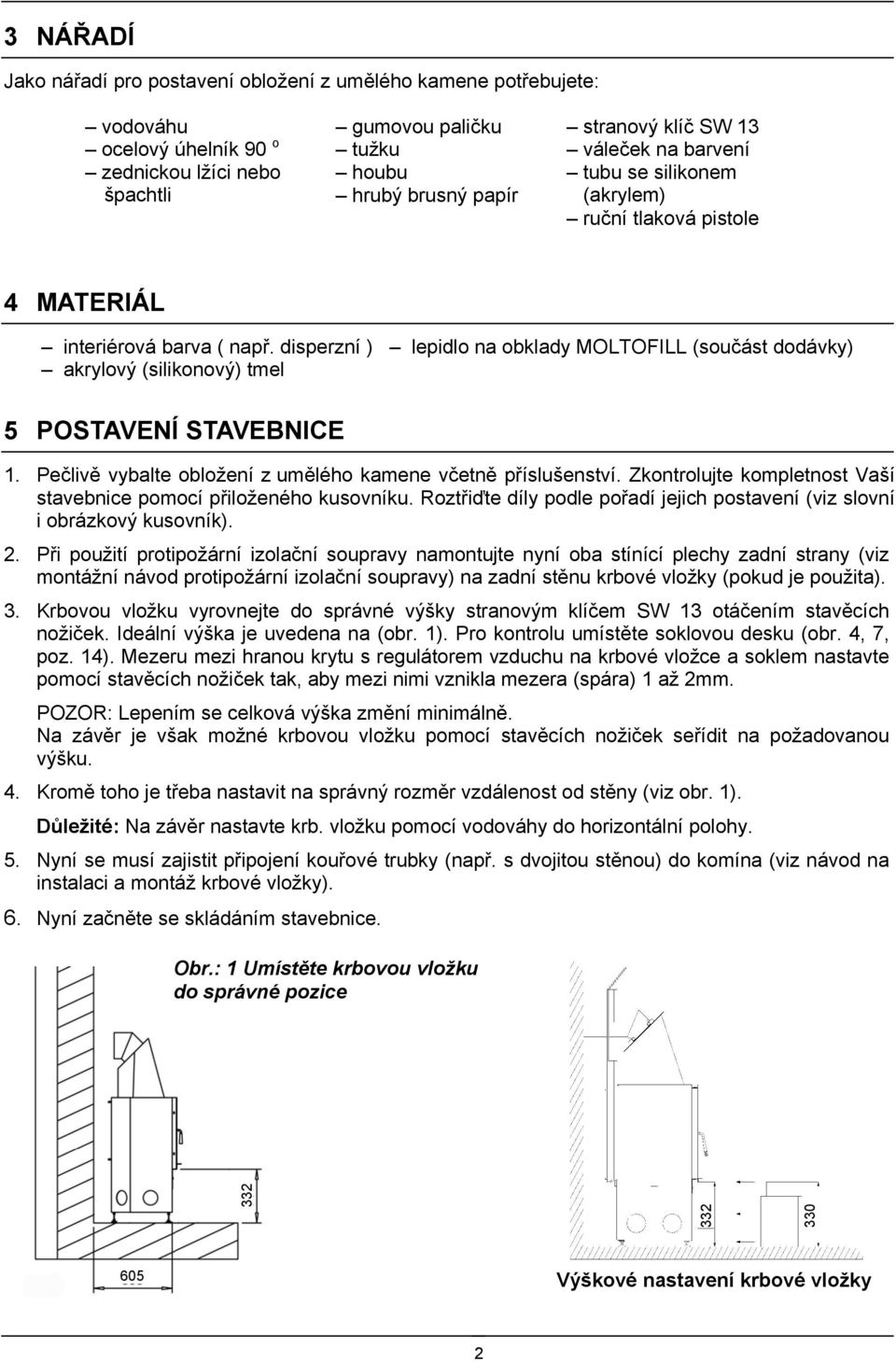

2 3 NÁŘADÍ Jako nářadí pro postavení obložení z umělého kamene potřebujete: vodováhu gumovou paličku stranový klíč SW 13 ocelový úhelník 90 o tužku váleček na barvení zednickou lžíci nebo houbu tubu se silikonem špachtli hrubý brusný papír (akrylem) ruční tlaková pistole 4 MATERIÁL interiérová barva ( např. disperzní ) lepidlo na obklady MOLTOFILL (součást dodávky) akrylový (silikonový) tmel 5 POSTAVENÍ STAVEBNICE 1. Pečlivě vybalte obložení z umělého kamene včetně příslušenství. Zkontrolujte kompletnost Vaší stavebnice pomocí přiloženého kusovníku. Roztřiďte díly podle pořadí jejich postavení (viz slovní i obrázkový kusovník). 2. Při použití protipožární izolační soupravy namontujte nyní oba stínící plechy zadní strany (viz montážní návod protipožární izolační soupravy) na zadní stěnu krbové vložky (pokud je použita). 3. Krbovou vložku vyrovnejte do správné výšky stranovým klíčem SW 13 otáčením stavěcích nožiček. Ideální výška je uvedena na (obr. 1). Pro kontrolu umístěte soklovou desku (obr. 4, 7, poz. 14). Mezeru mezi hranou krytu s regulátorem vzduchu na krbové vložce a soklem nastavte pomocí stavěcích nožiček tak, aby mezi nimi vznikla mezera (spára) 1 až 2mm. POZOR: Lepením se celková výška změní minimálně. Na závěr je však možné krbovou vložku pomocí stavěcích nožiček seřídit na požadovanou výšku. 4. Kromě toho je třeba nastavit na správný rozměr vzdálenost od stěny (viz obr. 1). Důležité: Na závěr nastavte krb. vložku pomocí vodováhy do horizontální polohy. 5. Nyní se musí zajistit připojení kouřové trubky (např. s dvojitou stěnou) do komína (viz návod na instalaci a montáž krbové vložky). 6. Nyní začněte se skládáním stavebnice. Obr.: 1 Umístěte krbovou vložku do správné pozice Výškové nastavení krbové vložky 2

disperzní ) lepidlo na obklady MOLTOFILL (součást dodávky) akrylový (silikonový) tmel 5 POSTAVENÍ STAVEBNICE 1. Pečlivě vybalte obložení z umělého kamene včetně příslušenství.

3 6 POKYNY Důležité: Použijte pouze malé množství tekutého lepidla, v opačném případě vzniknou příliš velké spáry. Zlomené kameny lze pomocí tekutého lepidla opět trvale spojit. Nakonec můžete vyplnit spáry pomocí písku a Moltofilu, které jsou součástí dodávky (3 díly písku, 1 díl Moltofilu, 1 díl vody) a začistit je pomocí vody a houby (je také možné vyspravit drobné vady kamenů). Nakonec srazte hrany pomocí hrubého brusného papíru. Na vyčištění povrchu kamenů můžete použít brusný papír. Dřevěné trámy, pokud jsou součástí sady kamenů, mohou zůstat v surovém stavu. Pro minimalizaci vzniku trhlin doporučujeme jejich ošetření voskem. Toto ošetření lze v určitých časových odstupech opakovat. Sestavení sady kamenů bez vzájemného slepení jednotlivých kamenů a bez zajištění krytu krbové sestavy není přípustné! Po dokončení sestavování je třeba do ohniště krbové vložky instalovat šamotovou vyzdívku (viz seznam součástí krbové vložky). Proč se instaluje šamot až nakonec? Protože lze v průběhu montáže sady kamenů krbovou vložkou snadno posunovat. K uvedení krbové vložky do provozu: Přečtěte si pečlivě návod k obsluze a použijte při prvním zatopení pouze malé množství dřeva. Zhruba za hodinu lze topit při jmenovitém výkonu. Malé spáry mezi stavebnicovými díly a stěnou doporučujeme vyspárovat akrylovou hmotou. Akryl je možné na rozdíl od silikonu ihned přemalovat. Návod k sestavení krbové sestavy Toskana Pokyny: Tento návod je součástí montážního návodu krbové sestavy. Před sestavováním krbové sestavy je nutné ověřit správnou polohu (viz. obr. 1) krbové vložky. Dbejte vždy na to, aby byly přírodní kameny ve vodorovné poloze a aby lícovaly. Obr Sestavení spodní řady kamenů: Spodní řadu kamenů až po hranu otvoru topeniště je třeba nejprve sestavit nasucho (neslepené). Vyrovnejte kameny podle středu otvoru topeniště. Dbejte bezpodmínečně na vodorovnou polohu kamenů. Zakreslete nyní určenou polohu, resp. obrysy kamenů tužkou na podlahu a stěnu (viz. obr. 2, 3 + 4). Následně je třeba všechny kameny opět odstranit a sestavit je znovu ve stanoveném pořadí pomocí lepidla na obklady. Před uložením spodní řady můžete lepidlo na obklady použít také na vyrovnání podlahy. Jinak používejte lepidlo na obklady velmi úsporně, protože by v opačném případě vznikly mezi kameny příliš široké spáry. Obr. 3 3

kamenů). Nakonec srazte hrany pomocí hrubého brusného papíru. Na vyčištění povrchu kamenů můžete použít brusný papír. Dřevěné trámy, pokud jsou součástí sady kamenů, mohou zůstat v surovém stavu.

4 Obr Sestavení středních řad kamenů: Sestavte nyní tyto řady kamenů opět nasucho. Zkontrolujte, jestli kameny lícují a jestli jsou umístěny vodorovně. Označte pak jejich správnou polohu tužkou. Následně kameny odstraňte a sestavte je znovu s použitím lepidla na obklady (viz obr ). 3. Sestavení horní řady kamenů (římsa): Kameny je třeba opět sestavit nasucho. Dbejte prosím na to, aby kameny při pokládání, příp. při posunování nespadly. Při sestavování horní řady kamenů je vhodná pomoc druhé osoby (viz obr ). Po zafixování konečné pozice kameny opět slepte. Pro zajištění proti spadnutí následně kameny římsy 11 a 12, a dále kameny 12 a 13 navzájem sešroubujte pomocí přiložených kovových úhelníků (viz. obr. 6) Obr. 5 Boční římsa Čelní římsa 4. Spárování Spáry mezi přírodními kameny můžete zalepit malým množstvím písku a Moltofillu (právě tak můžete vyspravit drobné vady kamenů). Spáry pak začistěte pomocí houby, namočené ve vodě. Nakonec pomocí hrubého brusného Kovový úhelník Otvor s mosaznou hmoždinkou Obr. 6 papíru srazte hrany. Brusný papír je možné použít také k vyčištění povrchu kamenů. Obr Montáž krytu sestavy Doporučujeme před montáží krytu sestavy minimálně dvě hodiny vyčkat, dokud lepidlo na obklady, použité při sestavování stavebnice kamenů, nevytvrdne. Na závěr namontujte kryt sestavy (viz montážní návod krytu sestavy). 4

Dbejte prosím na to, aby kameny při pokládání, příp. při posunování nespadly. Při sestavování horní řady kamenů je vhodná pomoc druhé osoby (viz obr. 5 + 7).

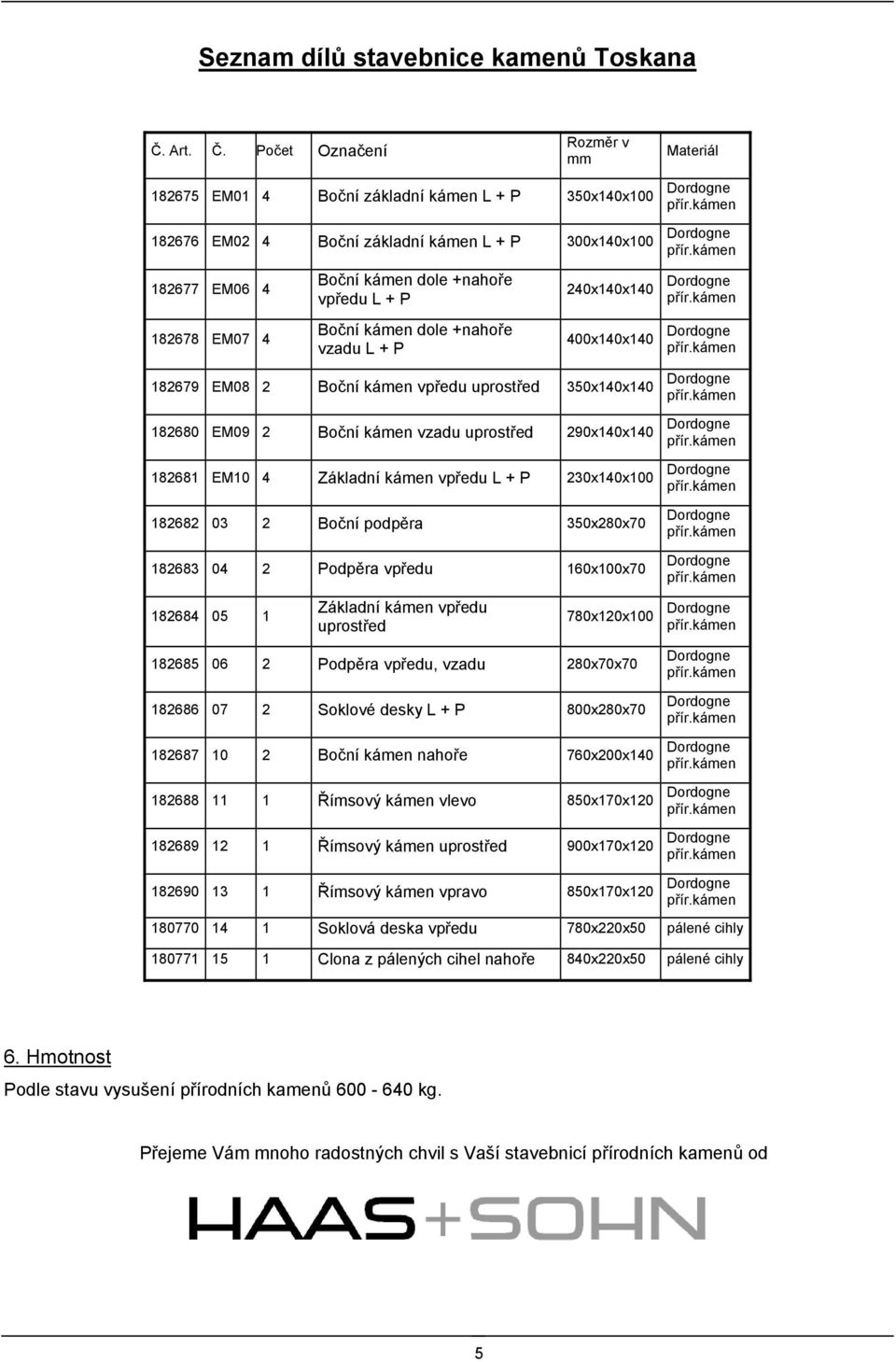

5 Seznam dílů stavebnice kamenů Toskana Č. Art. Č. Počet Označení Rozměr v mm Materiál EM01 4 Boční základní kámen L + P 350x140x EM02 4 Boční základní kámen L + P 300x140x EM EM07 4 Boční kámen dole +nahoře vpředu L + P Boční kámen dole +nahoře vzadu L + P 240x140x x140x EM08 2 Boční kámen vpředu uprostřed 350x140x EM09 2 Boční kámen vzadu uprostřed 290x140x EM10 4 Základní kámen vpředu L + P 230x140x Boční podpěra 350x280x Podpěra vpředu 160x100x Základní kámen vpředu uprostřed 780x120x Podpěra vpředu, vzadu 280x70x Soklové desky L + P 800x280x Boční kámen nahoře 760x200x Římsový kámen vlevo 850x170x Římsový kámen uprostřed 900x170x Římsový kámen vpravo 850x170x Soklová deska vpředu 780x220x50 pálené cihly Clona z pálených cihel nahoře 840x220x50 pálené cihly 6. Hmotnost Podle stavu vysušení přírodních kamenů kg. Přejeme Vám mnoho radostných chvil s Vaší stavebnicí přírodních kamenů od 5

Počet Označení Rozměr v mm Materiál 182675 EM01 4 Boční základní kámen L + P 350x140x100 182676 EM02 4 Boční základní kámen L + P 300x140x100 182677 EM06 4 182678 EM07 4 Boční kámen dole +nahoře
