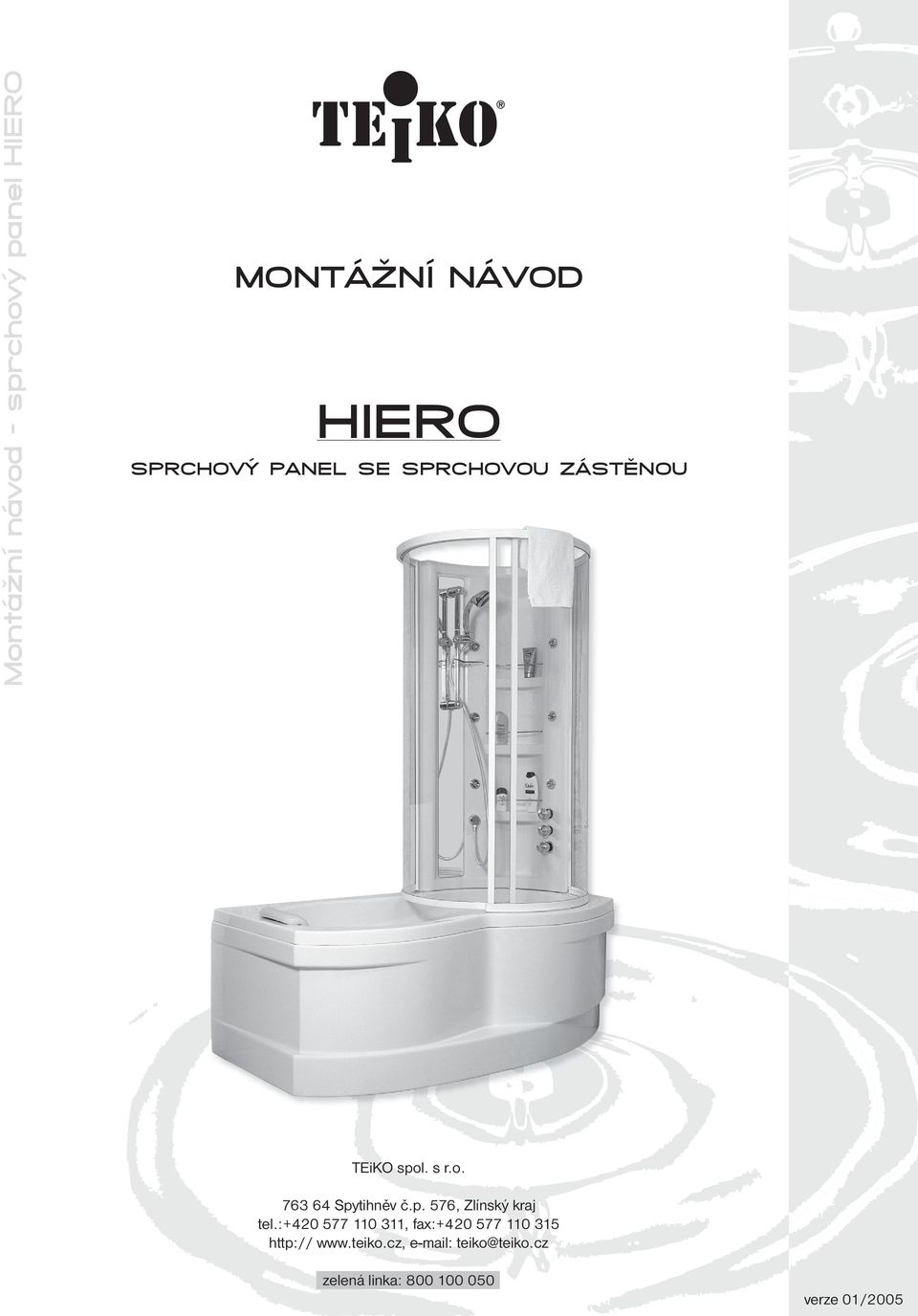

1 MONTÁŽNÍ NÁVOD HIERO SPRCHOVÝ PANEL SE SPRCHOVOU ZÁSTĚNOU TEiKO spol. s r.o Spytihněv č.p. 576, Zlínský kraj tel.: , fax: teiko@teiko.cz zelená linka: verze 01/2005

:+420 577 110 311, fax:+420 577 110 315 http:// www.teiko.

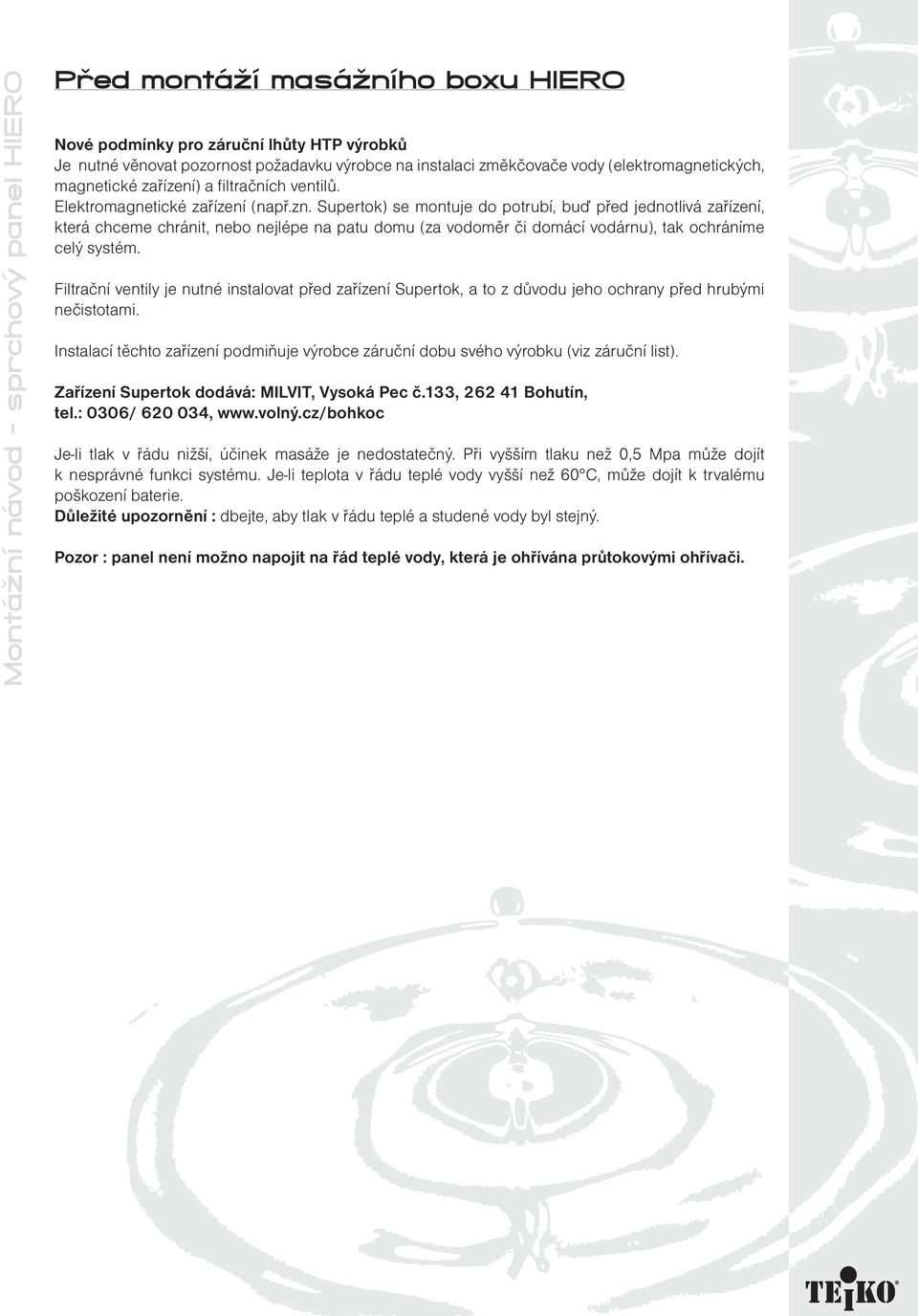

2 Před montáží masážního boxu HIERO Nové podmínky pro záruční lhůty HTP výrobků Je nutné věnovat pozornost požadavku výrobce na instalaci změkčovače vody (elektromagnetických, magnetické zařízení) a filtračních ventilů. Elektromagnetické zařízení (např.zn. Supertok) se montuje do potrubí, buď před jednotlivá zařízení, která chceme chránit, nebo nejlépe na patu domu (za vodoměr či domácí vodárnu), tak ochráníme celý systém. Filtrační ventily je nutné instalovat před zařízení Supertok, a to z důvodu jeho ochrany před hrubými nečistotami. Instalací těchto zařízení podmiňuje výrobce záruční dobu svého výrobku (viz záruční list). Zařízení Supertok dodává: MILVIT, Vysoká Pec č.133, Bohutín, tel.: 0306/ , Je-li tlak v řádu nižší, účinek masáže je nedostatečný. Při vyšším tlaku než 0,5 Mpa může dojít k nesprávné funkci systému. Je-li teplota v řádu teplé vody vyšší než 60 C, může dojít k trvalému poškození baterie. Důležité upozornění : dbejte, aby tlak v řádu teplé a studené vody byl stejný. Pozor : panel není možno napojit na řád teplé vody, která je ohřívána průtokovými ohřívači.

Supertok) se montuje do potrubí, buď před jednotlivá zařízení, která chceme chránit, nebo nejlépe na patu domu (za vodoměr či domácí vodárnu), tak ochráníme celý systém.

3 Sprchový panel HIERO - návod k montáži 1. Sprchový masážní panel Hiero je určen pro použití k vaně Apollonia a Jáva Skládá se ze dvou částí : a) panel b) zástěna Montážní komplet obsahuje navíc toto příslušenství : a) úhelníky k uchycení ke zdi b) sada vrutů a hmoždinek k uchycení úhelníků a panelu c) sada vrutů k uchycení zástěny UPOZORNĚNÍ: Je-li panel Hiero instalován k vaně bez masážního systému, je nutno vanu osadit přeodpadovým kompletem s napouštěním. Vany s hydromasážním systémem jsou kompletem osazeny. 2. Montáž se provádí k již usazené vaně. Vývody teplé a studené vody musí být již provedeny s 1/2 vnějším závitem a připraveny v prostoru pod vanou tak, aby byl k nim zajištěn dostatečný přístup pro napojení flexihadic od panelu Hiero. UPOZORNĚNÍ: dbejte, aby vana byla usazena dokonale vodorovně. 3. Nejprve se zkušebně usadí panel na vanu a to tak, aby okraj panelu byl 35 mm od středu přepadového otvoru u vany Apollonia (u vany Jáva 75 mm od osy vany) viz obr. 1 hrany okrajů panelu vyznačte zakreslením na obklady

zdi b) sada vrutů a hmoždinek k uchycení úhelníků a panelu c) sada vrutů k uchycení zástěny UPOZORNĚNÍ: Je-li panel Hiero instalován k vaně bez masážního systému, je nutno vanu osadit přeodpadovým

4 4. Dále je nutno vyvrtat do vany otvor o průměru 50 mm na prosunutí flexihadic. Otvor vyvrtejte v prostoru rohu za panelem. 5. Hliníkové úhelníky přišroubujte na zeď 2 mm od vyznačených rysek na obkladu směrem ven od rohu. Předvrtané otvory v profilech naznačte na obklad a pomocí hmoždinek a vrutů 3,9 x 38 úhelníky přichyťte k obkladům. součástí dodávky jsou 3 U profily: Ø 50 mm A - (26 x 13 x 1530 mm) určen k usazení na hranu panelu u delší (A) hrany vany (má magnetickou lištu) B - (26 x 19 x 1530 mm) určen k usazení na hranu panelu u kratší (B) hrany vany C - (35 x 19 x 1500 mm) krycí lišta profilu pevné části zástěny A Ø 5, B 84, , A B Ø 5,2

součástí dodávky jsou 3 U profily: Ø 50 mm A - (26 x 13 x 1530 mm) určen k usazení na hranu panelu u delší (A) hrany vany (má magnetickou lištu) B - (26 x 19 x 1530 mm) určen k

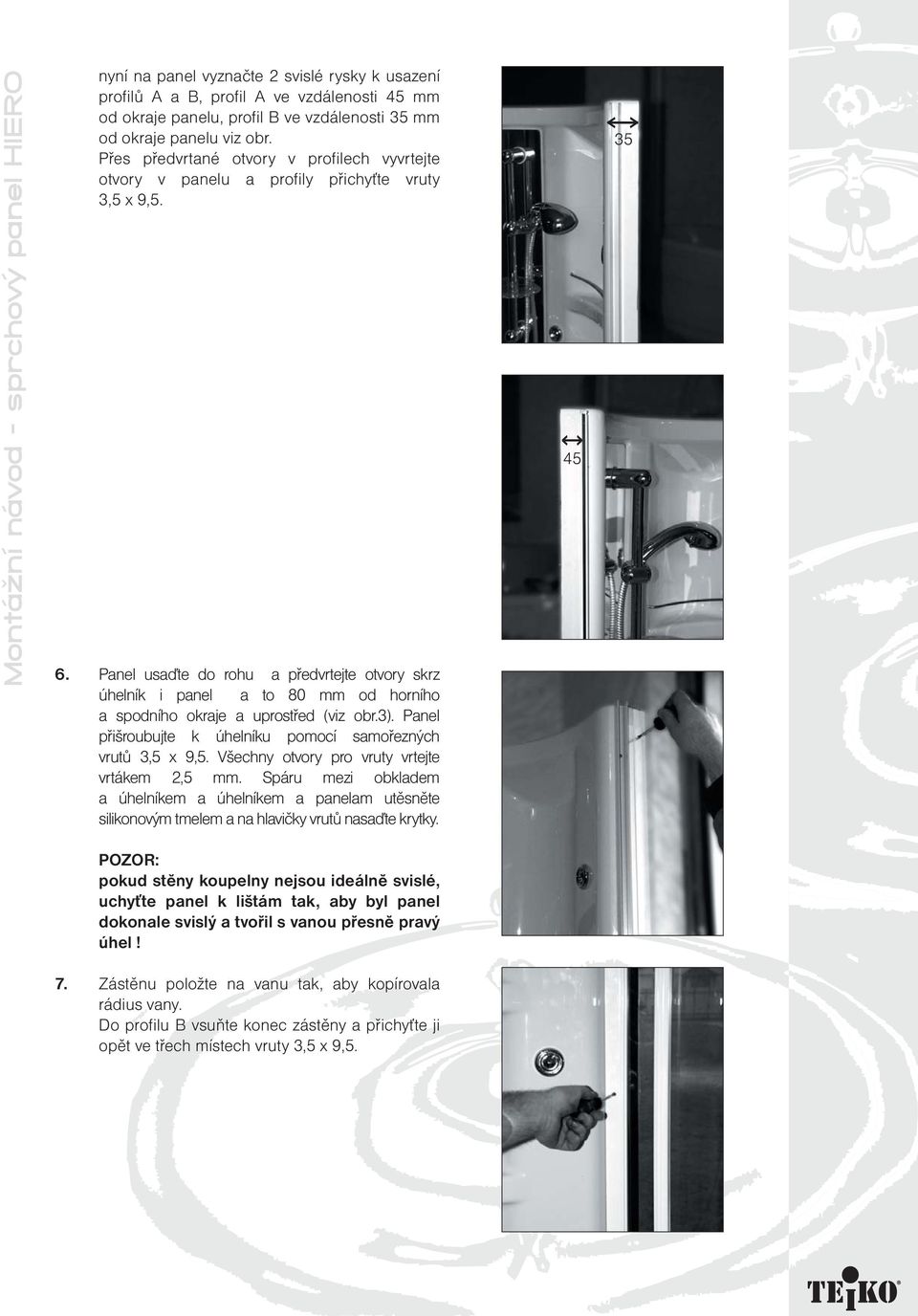

5 nyní na panel vyznačte 2 svislé rysky k usazení profilů A a B, profil A ve vzdálenosti 45 mm od okraje panelu, profil B ve vzdálenosti 35 mm od okraje panelu viz obr. Přes předvrtané otvory v profilech vyvrtejte otvory v panelu a profily přichyťte vruty 3,5 x 9,5. 6. Panel usaďte do rohu a předvrtejte otvory skrz úhelník i panel a to 80 mm od horního a spodního okraje a uprostřed (viz obr.3). Panel přišroubujte k úhelníku pomocí samořezných vrutů 3,5 x 9,5. Všechny otvory pro vruty vrtejte vrtákem 2,5 mm. Spáru mezi obkladem a úhelníkem a úhelníkem a panelam utěsněte silikonovým tmelem a na hlavičky vrutů nasaďte krytky POZOR: pokud stěny koupelny nejsou ideálně svislé, uchyťte panel k lištám tak, aby byl panel dokonale svislý a tvořil s vanou přesně pravý úhel! 7. Zástěnu položte na vanu tak, aby kopírovala rádius vany. Do profilu B vsuňte konec zástěny a přichyťte ji opět ve třech místech vruty 3,5 x 9,5.

Panel usaďte do rohu a předvrtejte otvory skrz úhelník i panel a to 80 mm od horního a spodního okraje a uprostřed (viz obr.3). Panel přišroubujte k úhelníku pomocí samořezných vrutů 3,5 x 9,5.

6 Do stěnového profilu A nyní vložte magnetickou lištu a horní oblouk zástěny přichťte k profilu přes silonovou podložku vrutem 3,5x62 ( viz. obr.) Při vrtání nesmíte, provrtat celý profil A. Vrut příliš nedotahujte, aby nedošlo k deformaci profilu. Před uchycením zástěny k vaně zkontrolujte, zda posuvná část zástěny těsně doléhá po celé délce k magnetické liště. Pokud ne, nastavte spodní oblouk zástěny a magnetickou lištu tak, aby posuvná část doléhala. 8. Nyní přistupte k samotnému uchycení spodního okraje zástěny k vaně vrutem 3,5 x 38. Zavřete zástěnu, zkontrolujte rádius a přes předvrtaný otvor v zástěně vyvrtejte otvor do vany a zástěnu přichyťte. Hranu překryjte krycí lištou C, kterou u spodního a horního okraje také přišroubujte. Všechny vruty překryjte krytkami a spáry utěsněte siliko novým tmelem. 9. Nakonec přichyťte samotnou magnetickou lištu k profilu A opět vruty 3,5 x 9,5 mm.

Pokud ne, nastavte spodní oblouk zástěny a magnetickou lištu tak, aby posuvná část doléhala. 8. Nyní přistupte k samotnému uchycení spodního okraje zástěny k vaně vrutem 3,5 x 38.

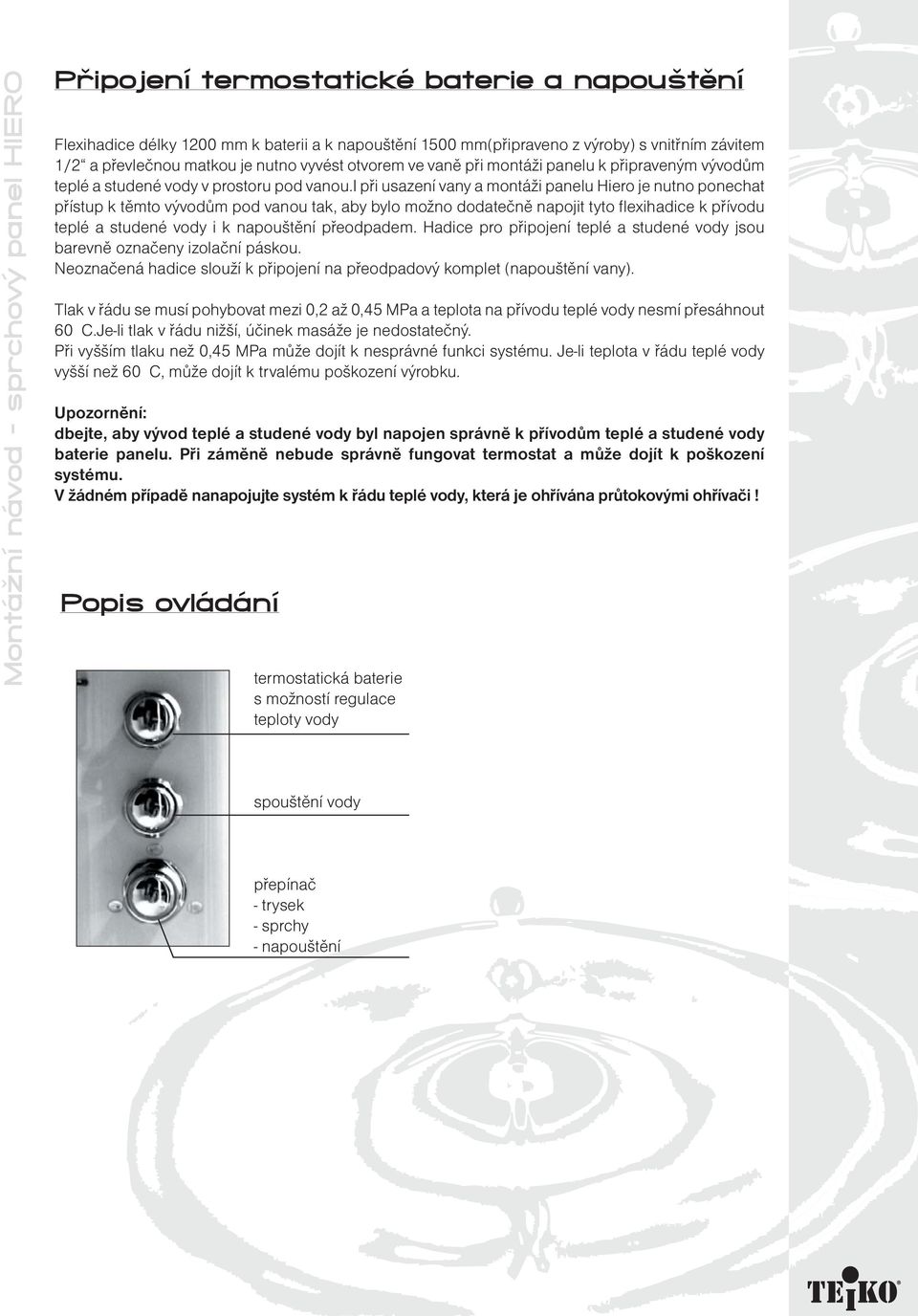

7 Připojení termostatické baterie a napouštění Flexihadice délky 1200 mm k baterii a k napouštění 1500 mm(připraveno z výroby) s vnitřním závitem 1/2 a převlečnou matkou je nutno vyvést otvorem ve vaně při montáži panelu k připraveným vývodům teplé a studené vody v prostoru pod vanou.i při usazení vany a montáži panelu Hiero je nutno ponechat přístup k těmto vývodům pod vanou tak, aby bylo možno dodatečně napojit tyto flexihadice k přívodu teplé a studené vody i k napouštění přeodpadem. Hadice pro připojení teplé a studené vody jsou barevně označeny izolační páskou. Neoznačená hadice slouží k připojení na přeodpadový komplet (napouštění vany). Tlak v řádu se musí pohybovat mezi 0,2 až 0,45 MPa a teplota na přívodu teplé vody nesmí přesáhnout 60 C.Je-li tlak v řádu nižší, účinek masáže je nedostatečný. Při vyšším tlaku než 0,45 MPa může dojít k nesprávné funkci systému. Je-li teplota v řádu teplé vody vyšší než 60 C, může dojít k trvalému poškození výrobku. Upozornění: dbejte, aby vývod teplé a studené vody byl napojen správně k přívodům teplé a studené vody baterie panelu. Při záměně nebude správně fungovat termostat a může dojít k poškození systému. V žádném případě nanapojujte systém k řádu teplé vody, která je ohřívána průtokovými ohřívači! Popis ovládání termostatická baterie s možností regulace teploty vody spouštění vody přepínač - trysek - sprchy - napouštění

i při usazení vany a montáži panelu Hiero je nutno ponechat přístup k těmto vývodům pod vanou tak, aby bylo možno dodatečně napojit tyto flexihadice k přívodu teplé a studené vody i k napouštění
