AZ FLEX, a.s. - 1 / Technické izolace,tepelné izolace, Suchá výstavba. Katalog produktů. Instalační návody

Transkript

1 AZ FLEX, a.s. - 1 / Technické izolace,tepelné izolace, Suchá výstavba Katalog produktů Instalační návody AZ FLEX, a.s. - 1 /

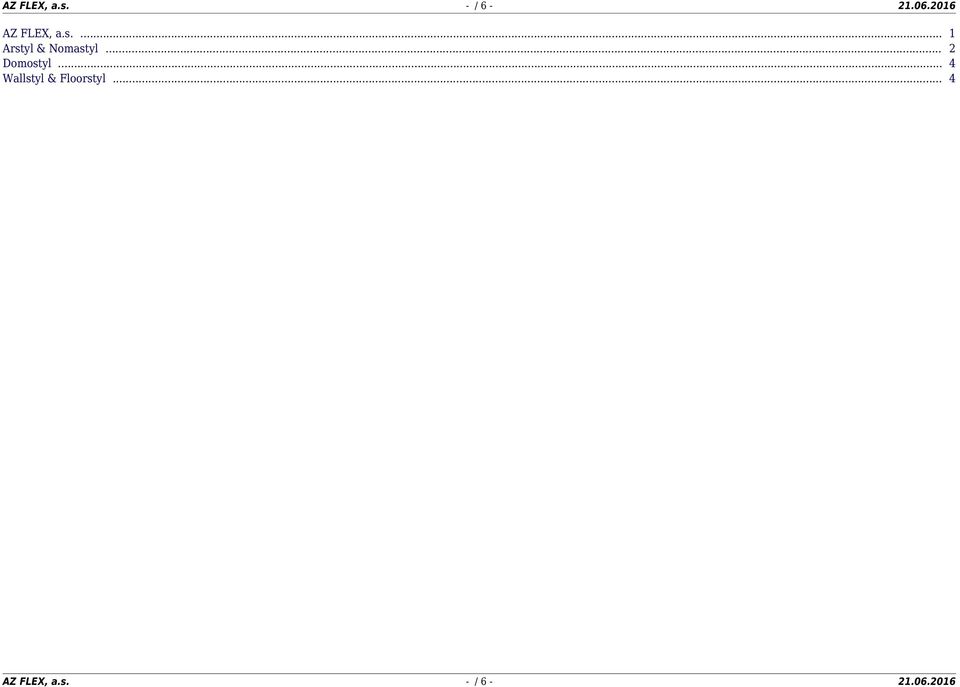

2 AZ FLEX, a.s. - / AZ FLEX, a.s Arstyl & Nomastyl... 2 Domostyl... 4 Wallstyl & Floorstyl... 4 AZ FLEX, a.s. - /

3 AZ FLEX, a.s. - 2 / Arstyl & Nomastyl Kategorie produktů: Instalační návody 4. Řezání levostranného úhlu. 5. Řezání pravostranného úhlu. Lepení Nářadí, VARIO pokosnice Nářadí: Kufr firmy NMC s nářadím obsahuje VARIO pokosnici s příslušenstvím, značkovací provázek, špachtli, řezací nůž s výsuvným ostřím, skládací metr, tužku a kartušovou pistoli. K instalaci lišt a rozet budou dále zapotřebí houba, štětec, barva a lepidlo tmel ADEFIX P5. VARIO pokosnice 1. Hlavní předností pokosnice VARIO je to, že Vám umožňuje dostatečný počet řezů jiných než 45. K pokosnici patří též úhloměr, skládací metr a dvě pily jedna na NOMASTYL a druhá na ARSTYL. 2. Pro řezání lišt o výšce ramene vyšší než 17 cm si můžete objednat nástavný díl a připevnit jej na pokosnici VARIO. 1. Nejprve houbou očistěte celou styčnou plochu (pro ARSTYL). Před nanesením lepidla tmelu ADEFIX P5 zkontrolujte přesnosti lícování. Pro dosažení nejlepšího výsledku používejte naše lepidlo tmel ADEFIX P5. 3. DŮLEŽITÉ: Při aplikaci lišt ARSTYL nezapomeňte použít spojovací čepy. Nechávejte mezery 2-3 mm v každém spoji a vyplňte je lepidlem tmelem ADEFIX P5. 2. Při přikládání lišty se ujistěte, že lišty jsou zarovnány přesně podle linky označené úderem provázku. Přitlačte a zkontrolujte, zda žádné nadbytečné lepidlo nevychází na zeď či strop. 4. Použitím špachtle odstraňte přebutečné lepidlo a okamžitě očistěte vlhkou houbou. Nepravoúhlé pokosy 1. Pokud si přejete, 2. Ke změření můžete pokosnici úhlu zdí přišroubovat k (vnějšího či pracovnímu stolu pomocí vnitřního) hliníkových klínů a svorek použijte (nejsou součástí úhloměr. dodávky). Technika montáže 3. Úhloměr položte na dolní část VARIO pokosnice tak, aby se jedna jeho strana dotýkala zadní části pokosnice. Změřte vzdálenost mezi dvěma konci úhloměru a vydělte dvěma. V takto získaném směru nastavte vodič pily. Pozn.: Tato technika je použitelná pro vnitřní i vnější úhly. 5. Nechte 24 hodin schnout a poté provádějte nátěr. Instalace stropních rozet Arstyl 1. Při instalaci stropního svítidla 2. Naneste ADEFIX P5 na styčný povrch vyřízněte dostatečný otvor v centru rozety. rozety. 3. Tlakem na rozetu vytlačíte nadbytečné lepidlo. Spáry vyplňte lepidlem tmelem ADEFIX P5. Nadbytečné lepidlo ihned odstraňte vlhkou houbou. Rada: Ujistěte se, že vybraná rozeta odpovídá velikosti a upevnění světla. Instalace stropních lišt Arstyl Z40, Z41, Z42 1. Označte výšku profilu na zdi. 2. Pomocí značkovacího provázku označte výšku profilu podél celé místnosti. 3. DŮLEŽITÉ: Nastavte pokosnici na výšku zdi Vašeho profilu. Vertikální část pokosnice přadstavuje zeď a dolní část strop m Z42 profil má dvě rohové dekorace (vnitřní rohy). Rozřízněte profil přesně uprostřed. AZ FLEX, a.s. - 2 /

4 AZ FLEX, a.s. - 3 / Seřízněte dva vnitřní rohy do rohové dekorace (nelze vytvořit vnější roh!). Získáte tak rozsáhlý květinový motiv, který je vždy otočen směrem ke stropu. 3. Ve většině případů se doprotřed zdi umísťuje profil Z41. Pro vnější rohy nebo rozšíření mezi profily Z41 a Z42 použijte lineární profil Z40. Instalace pilastrů Arstyl 1. Stanovte polohu. Upozornění: nezapomínejte, že patka a hlavice jsou širší než středový rýhovaný díl. 3. Pokud je celková dostupná výška pokoje méně než 235 cm, zkraťte rovněž středový rýhovaný díl uprostřed, abyste nemuseli řezat do zakončení rýh. 6. Přistavte patku. 7. Stejným způsobem pokračujte u středového rýhovaného dílu a hlavice. 4. Zahájíte-li instalaci profilem Z40, ověřte, že šipka na zadní čísti profilu směřuje na konci instalace směrem ke stropu. 2. Upravte délku sloupu. Seřízněte za tím účelem jeho patku. 4. Lehce obruste oříznuté okraje smirkovým papírem nebo brouskem odstraňte piliny. 5. Naneste ne lepicí povrchy na zadní části patky fixační lepidlo ADEFIX P5. 8. Do spojů mezi jednotlivými komponentami sloupu naneste alespoň 2 mm tlustou vrstvu lepidla. 8. Vyplňte spáry fixačním lepidlem ADEFIX P5. Nechte zaschnout, jemně spáry obruste a poté pomocí špachtle aplikujte lepidlo ADEFIX P5 ještě jednou. Instalace přímého osvětlení Arstyl Mezi jednotlivými bodovými světly je třeba zachovat minimální vzdálenost 30 cm, mezi bodovými světly a rohem musí být zachována minimální vzdálenost 20 cm. Osvětlení tedy není možné instalovat v rozích místnosti. K jedné přípojce dodané k soupravě bodového osvětlení NMC může být zapojeno maximálně 30 bodových světel. Použití bodového osvětlení NMC v kombinaci s lištami L1, L2, L4 a L5 je certifikováno a splňuje normy ENEC, GS a CE. 1. Přeneste rozměry výšky konzole na stěnu. 5. Nařežte lišty. 2. Pomocí 3. Pomocí provázku s přenosného tužkou přeneste úhelníku změřte rozměr na celý profil vnějšího obdvod nebo vnitřního místnosti. úhlu. 4. Úhelník umístěte naplocho na vnitřní část pokosnice Vario tak, aby se jedna strana úhelníku dotýkala stěny. Pomocí skládacího metru změřte vzdálenost mezi dvěma konci úhelníku a vydělte dvěma. Pilku nastavte na takto vypočtenou stupnici. 6. Změřte vzdálenost mezi každým bodovým světlem (minimálně 30 cm) a vzdálenost mezi rohem místnosti a prvním bodovým světlem (minimálně 20cm). 7. Pro každé 8. Bodová světla nasaďte do lišty, dbejte aby se kabel a světlo vyvrtejte bodové světlo nedostaly do kontaktu. Postupujte podle otvor pomocí přiložených pokynů. zvonu a průměru 78 mm, tak abyste mohli zapustit bodová světla. Upozornění AZ FLEX, a.s. - 3 /

5 AZ FLEX, a.s. - 4 / Po nasazení a zapojení bodových světel lištu přilepte. 10. Přilepenou lištu upevněte na místě pomocí nějaké podpěry nebo libovolného systému dle vaší volby. Wallstyl & Floorstyl Kategorie produktů: Instalační návody Domostyl Kategorie produktů: Instalační návody 1. Prověřte kvalitu 2. Pomocí podkladu. Označte pokosnice VARIO převisy lišt a změřte nařežte lištu. je. Počítejte rovněž s konečnou úpravou povrchu. 5. Přitlačte na fasádu. Je-li to nutné, umístěte provizorní oporu. Tipy a triky 6. Lepidlem DOMOSTYL vyplňte všechny otvory. 3. Změřte otevřené strany spoje a pečlivě je slepte. 7. Nejprve římsy, teprve poté ostatní dekorační prvky. 4. Naneste lepidlo DOMOSTYL. 8. Po zaschnutí proveďte povrchovou úpravu fasádními barvami bez obsahu silikátu. Instalační návod Wallstyl, Floorstyl 1. Lištu WALLSTYL či FLOORSTYL položte stranou určenou k lepení na zadní stěnu pokosnice F&W. 4. Lehce obruste oříznuté okraje smirkovým papírem nebo brouskem a odstraňte piliny. Tipy a triky pro Floorstyl 2. Pomocí víceúčelové pily F&W všechny profily šikmo seřízněte (řežte tahem za pilu). 5. Použít lepidlo ADEFIX F&W na plochu určenou k lepení. 1. Vzhledem ke tvaru lepících ploch lišty je možné snadno skrýt kabely za soklovou lištu FLOORSTYL. 6. Naplnit spoj lepidle ADEFIX F&W. 3. Chcete-li docílit rovných řezů, použijte vnější okraj pokosnice jako vodítko. 7. Odstraňte zbytky lepidla špachtlí a očistěte vlhkou houbou. 2. Neviditelné spoje: seřízněte šikmo hrany těch dílů, které mají být spojeny. Rámový profil Rámový profil, který na rohu přesahuje 2-3 mm, nabízí možnost přitmelit okenní nebo dveřní profil. Po vyhlazení tak vznikne čistý a přesný roh. Plochý profil Ozdobné profily DOMOSTYL musí být instalovány před nanesením poslední vrstvy omítky a po obvodě důkladně vyspárovány, aby se zamezilo pronikání vlhkosti. Přesahující profil Přesahující profil musí být předem vyspárován lepidlem DOMOSTYL. Patrové římsy Zvláštní instrukce pro instalaci Wallstyl 1. Označte výšku profilu na zdi. 2. Pomocí značkovacího provázku označte výšku profilu podél celé místnosti. Tipy a triky pro Wallstyl 3. Lištu položte stranou určenou k lepení na zadní stěnu pokosnice F&W. 4. Použít lepidlo ADEFIX F&W na plochu určenou k lepení ADEFIX F&W AZ FLEX, a.s. - 4 /

6 AZ FLEX, a.s. - 5 / Rychlost: Sokolové a nástěnné lišty jsou opatřeny základovou barvou a jsou připraveny k použití. Po instalaci se zakryjí hlavišky šroubů nebo hřebíčků. Snadnost: pilka, pokosnice a lepidlo ADEFIX F&W jsou jediným i pomůckami potřebými k instalaci. Stejně jako u klasických soklových lišt jsou dva způsoby upevnění: šroubky nebo hřebíky. My doporučujeme použít hřebíčky nebo šroubky přes přiložený povrch. Ohebnost: soklové lišty a nástěnné lišty NMC jsou pružnější a poddajněší než dřevěné lišty a mohou být tedy instalovány i na mírně nerovných zdech. AZ FLEX, a.s. - 5 /
