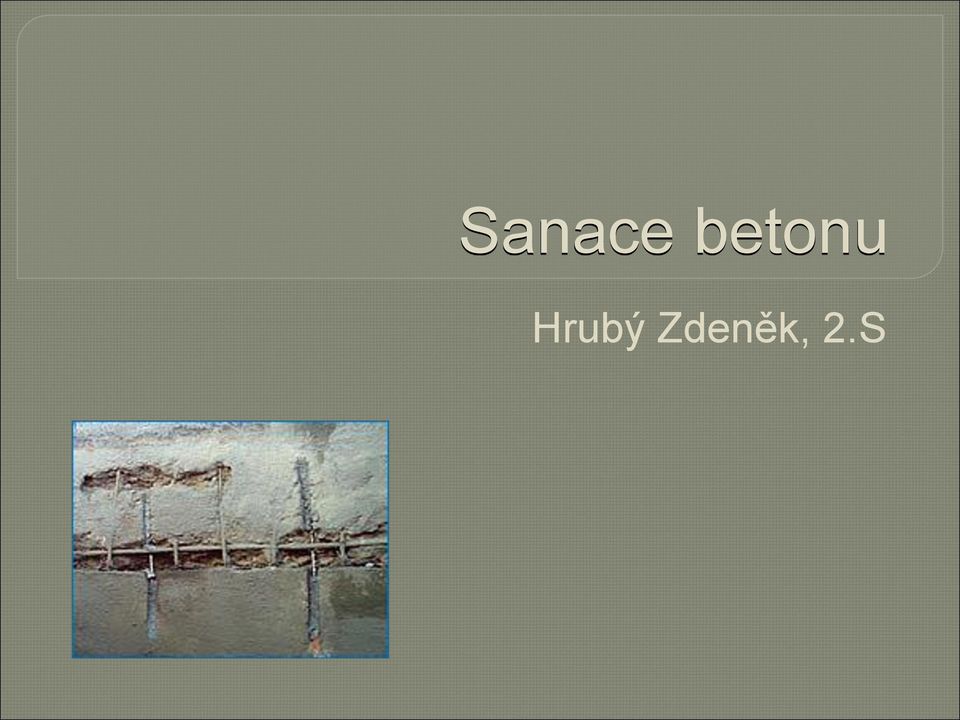

1 Sanace betonu Hrubý Zdeněk, 2.S

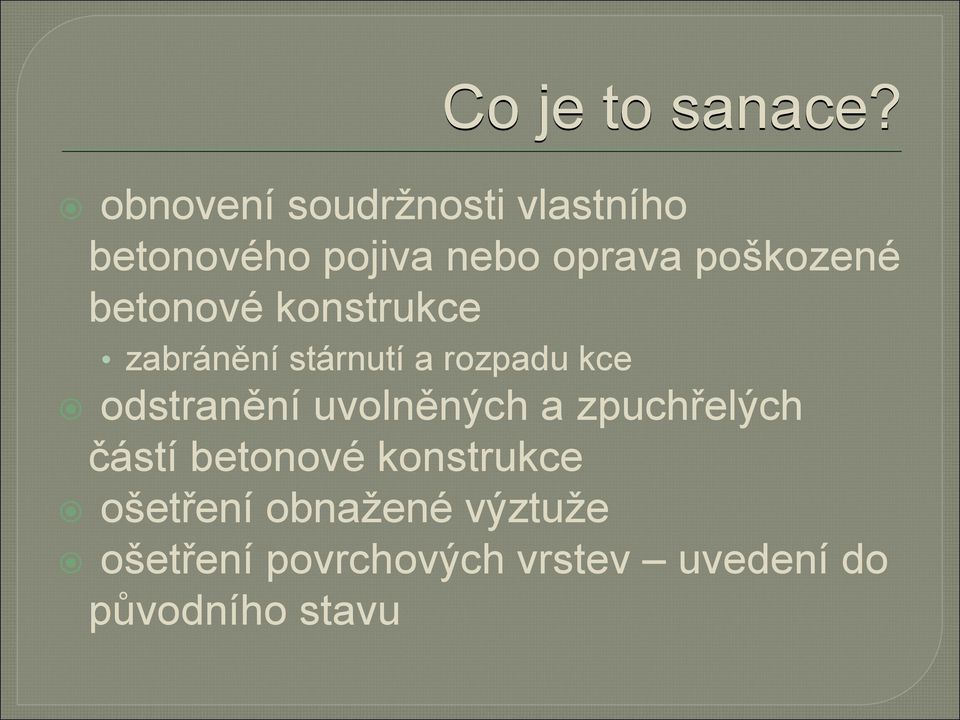

2 Co je to sanace? obnovení soudržnosti vlastního betonového pojiva nebo oprava poškozené betonové konstrukce zabránění stárnutí a rozpadu kce odstranění uvolněných a zpuchřelých částí betonové konstrukce ošetření obnažené výztuže ošetření povrchových vrstev uvedení do původního stavu

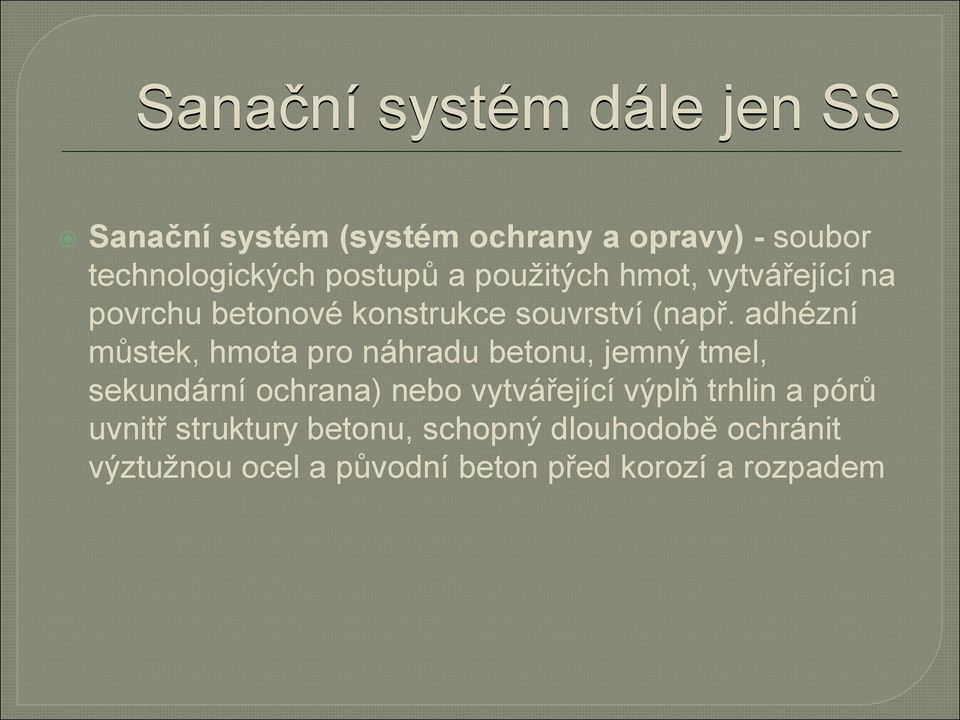

3 Sanační systém dále jen SS Sanační systém (systém ochrany a opravy) - soubor technologických postupů a použitých hmot, vytvářející na povrchu betonové konstrukce souvrství (např. adhézní můstek, hmota pro náhradu betonu, jemný tmel, sekundární ochrana) nebo vytvářející výplň trhlin a pórů uvnitř struktury betonu, schopný dlouhodobě ochránit výztužnou ocel a původní beton před korozí a rozpadem

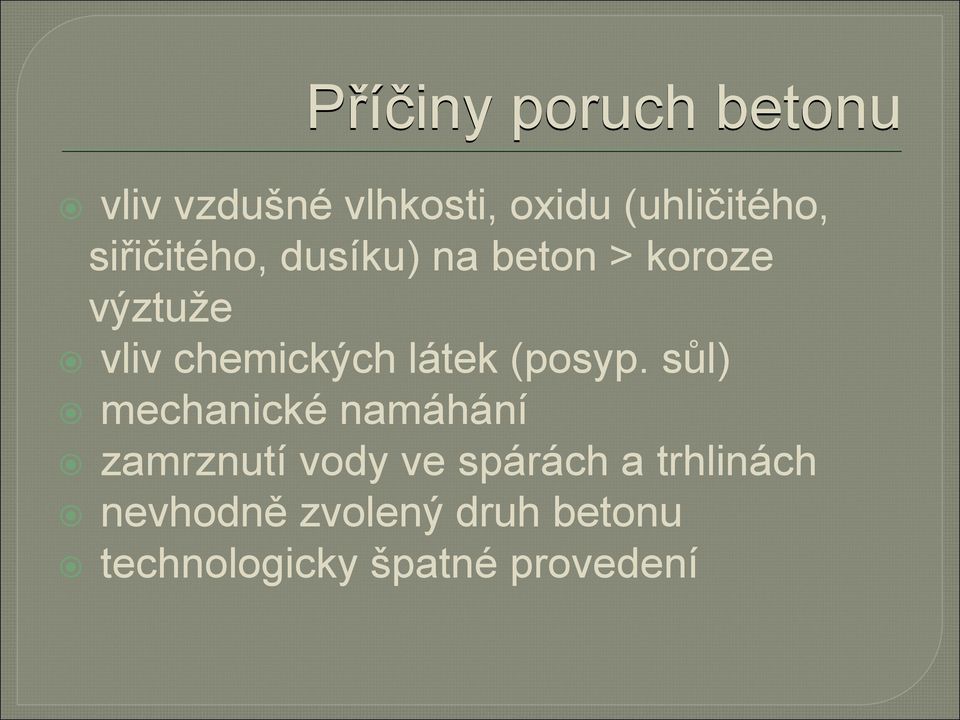

4 Příčiny poruch betonu vliv vzdušné vlhkosti, oxidu (uhličitého, siřičitého, dusíku) na beton > koroze výztuže vliv chemických látek (posyp. sůl) mechanické namáhání zamrznutí vody ve spárách a trhlinách nevhodně zvolený druh betonu technologicky špatné provedení

5 Obecné požadavky na sanaci ŽB konstrukcí - beton preventivní zásah na dosud vyhovující kci, s cílem prodloužit životnost objektu ochrana a oprava za účelem estetiky sanační zásah na korozně poškozené kci staticky vyhovuje zastavení koroze, obnova estetiky sanační zásah ohrožena statika, životnost přidání výztuže, budoucí zvýšení užitného zatížení

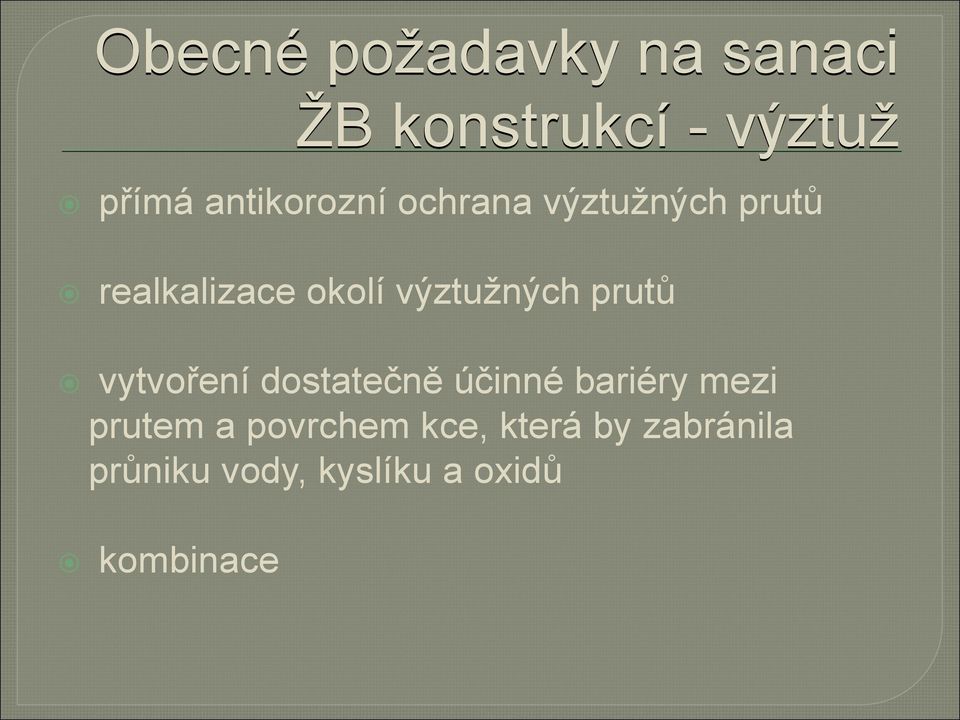

6 Obecné požadavky na sanaci ŽB konstrukcí - výztuž přímá antikorozní ochrana výztužných prutů realkalizace okolí výztužných prutů vytvoření dostatečně účinné bariéry mezi prutem a povrchem kce, která by zabránila průniku vody, kyslíku a oxidů kombinace

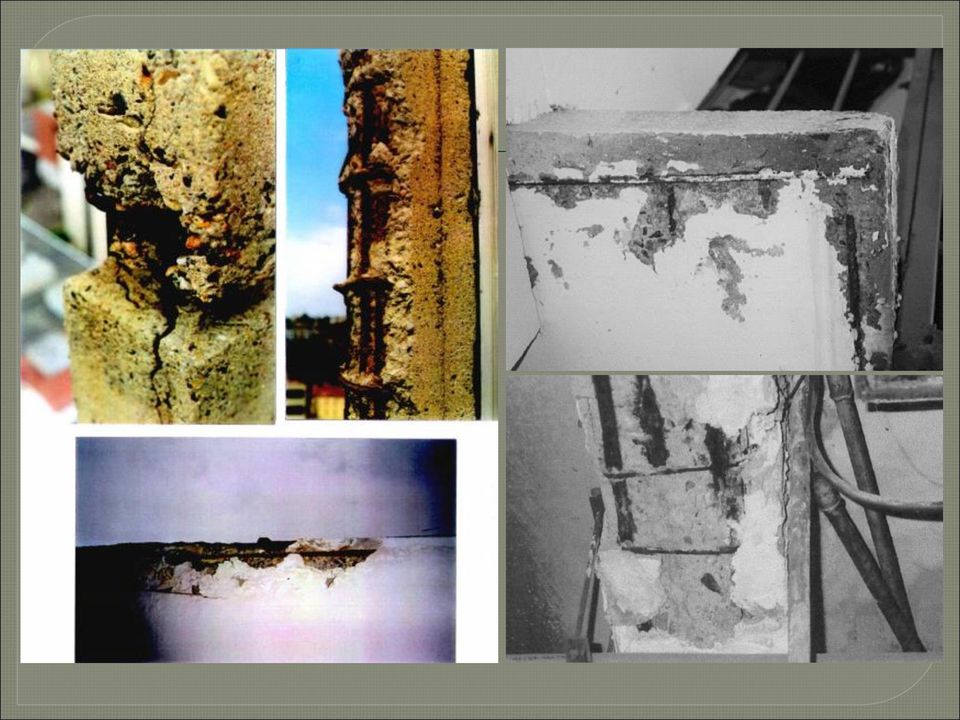

7

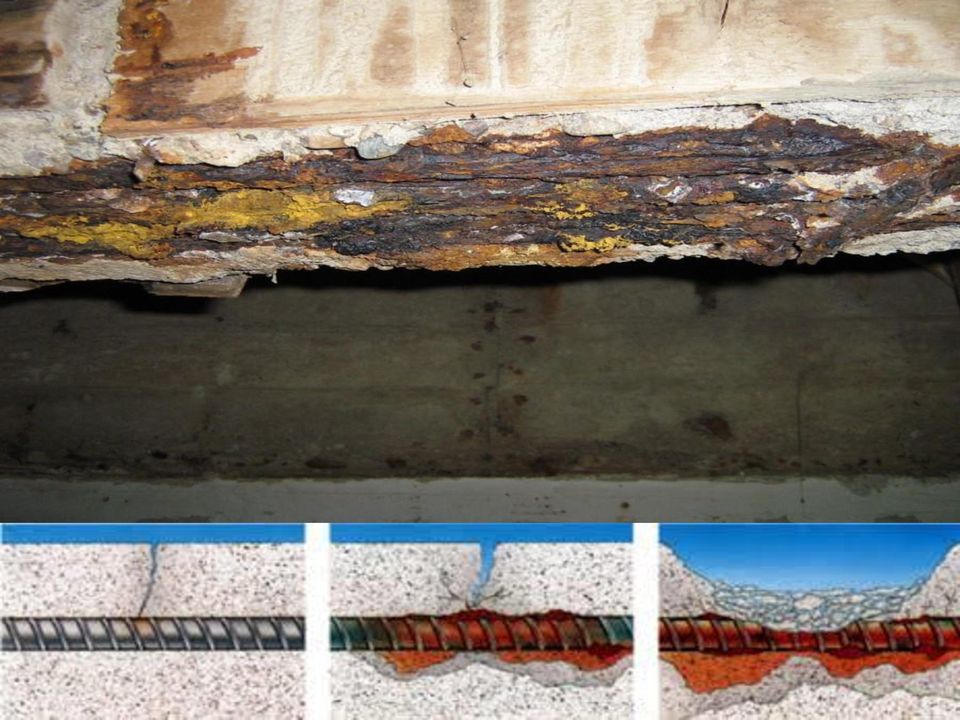

8

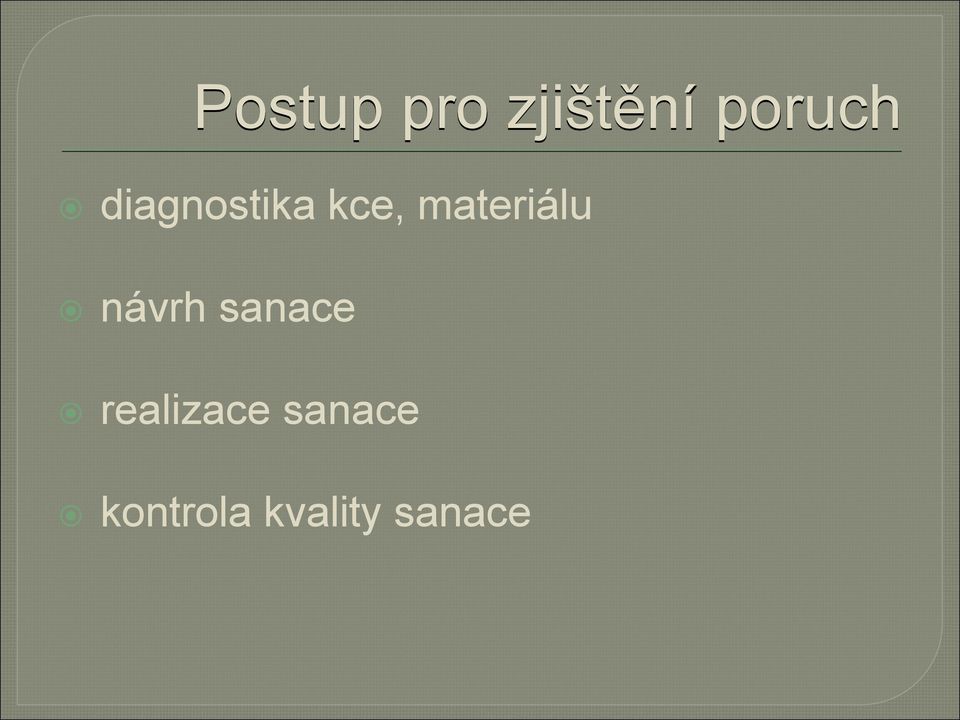

9 Postup pro zjištění poruch diagnostika kce, materiálu návrh sanace realizace sanace kontrola kvality sanace

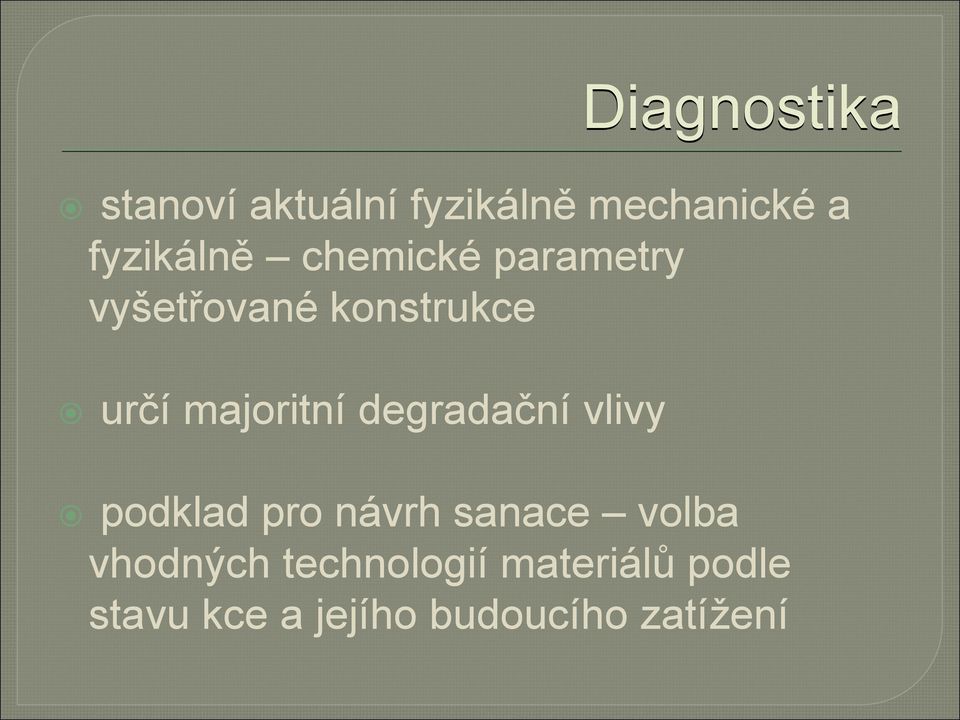

10 Diagnostika stanoví aktuální fyzikálně mechanické a fyzikálně chemické parametry vyšetřované konstrukce určí majoritní degradační vlivy podklad pro návrh sanace volba vhodných technologií materiálů podle stavu kce a jejího budoucího zatížení

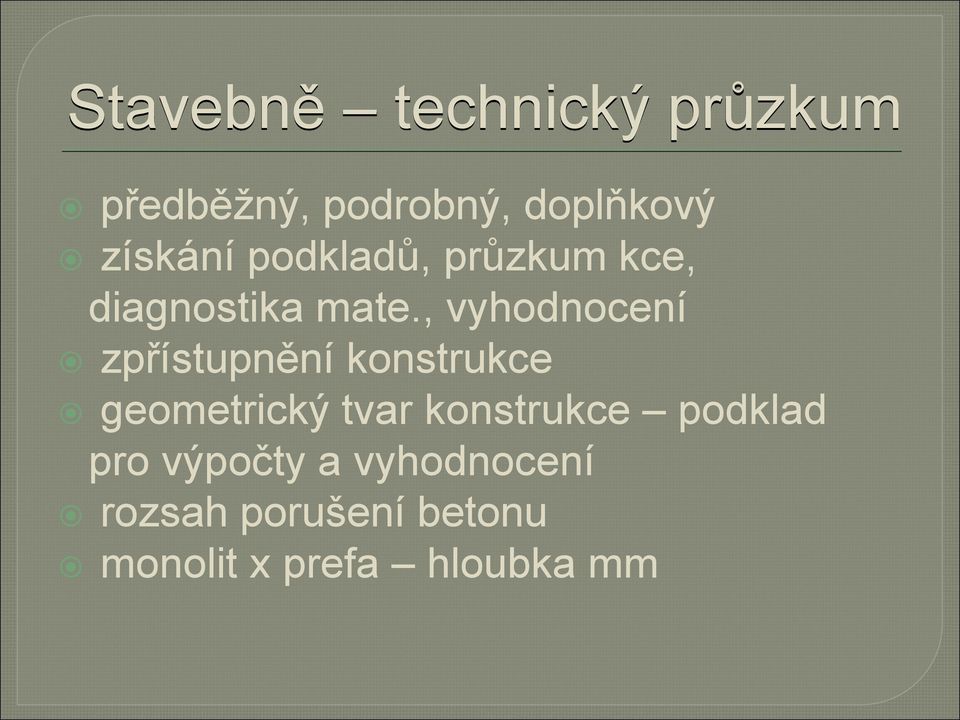

11 Stavebně technický průzkum předběžný, podrobný, doplňkový získání podkladů, průzkum kce, diagnostika mate., vyhodnocení zpřístupnění konstrukce geometrický tvar konstrukce podklad pro výpočty a vyhodnocení rozsah porušení betonu monolit x prefa hloubka mm

12 zjištění roztokem fenolftaleinu, vykazujícím barevnou změnu slouží k orientačnímu určení hloubky karbonatace udává se v mm zkouška se provádí na prachu při vrtání nebo na vyřezaných vzorcích FF

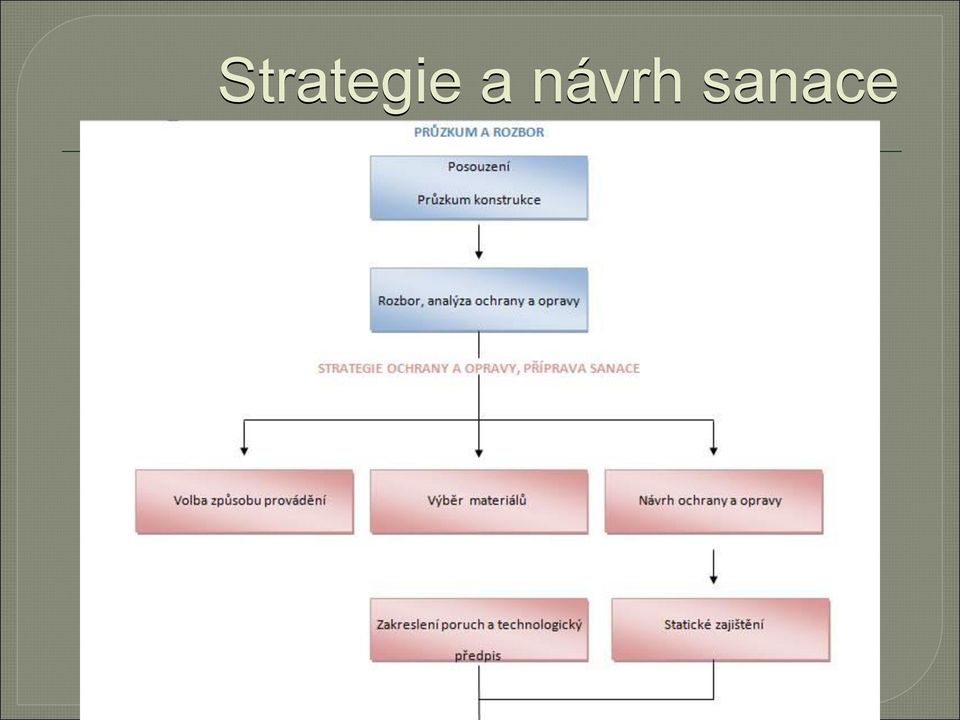

13 Strategie a návrh sanace

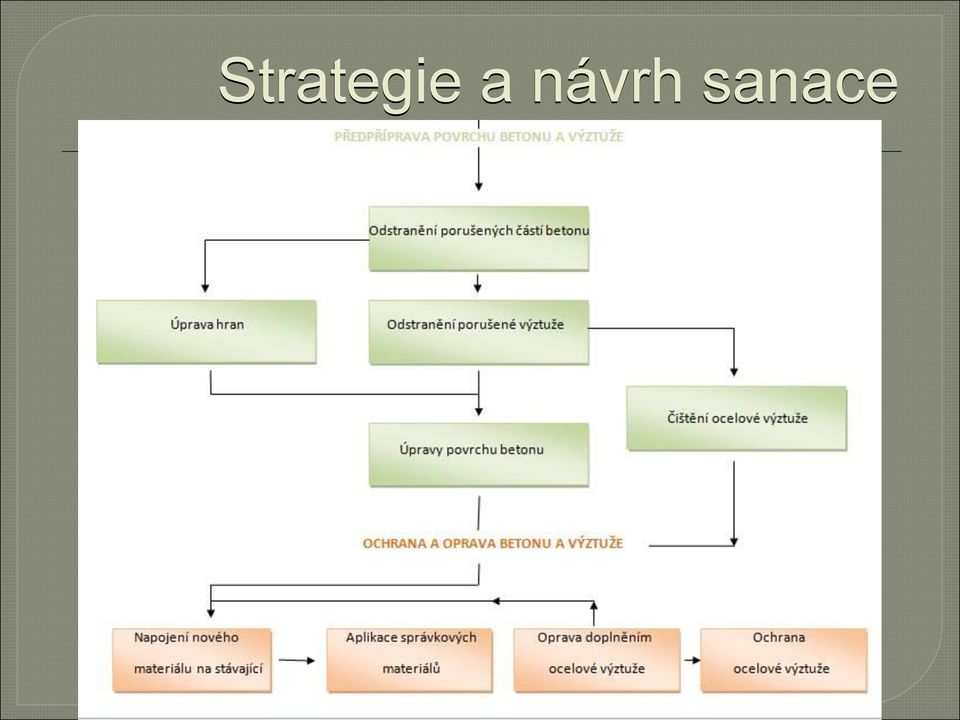

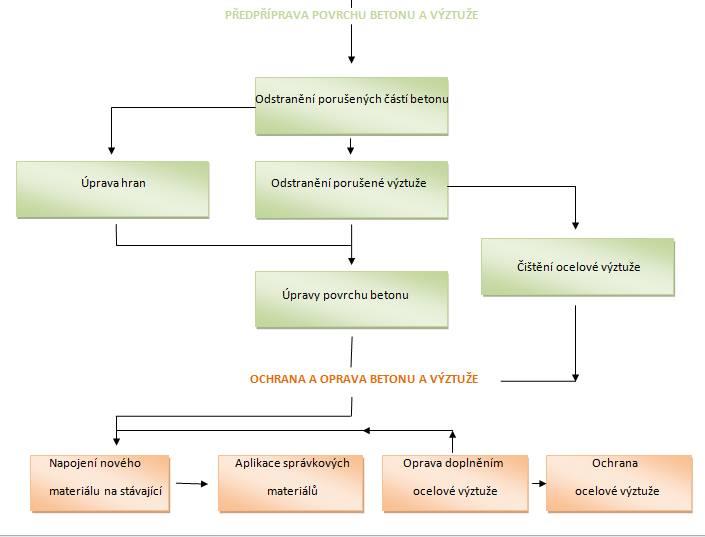

14 Strategie a návrh sanace

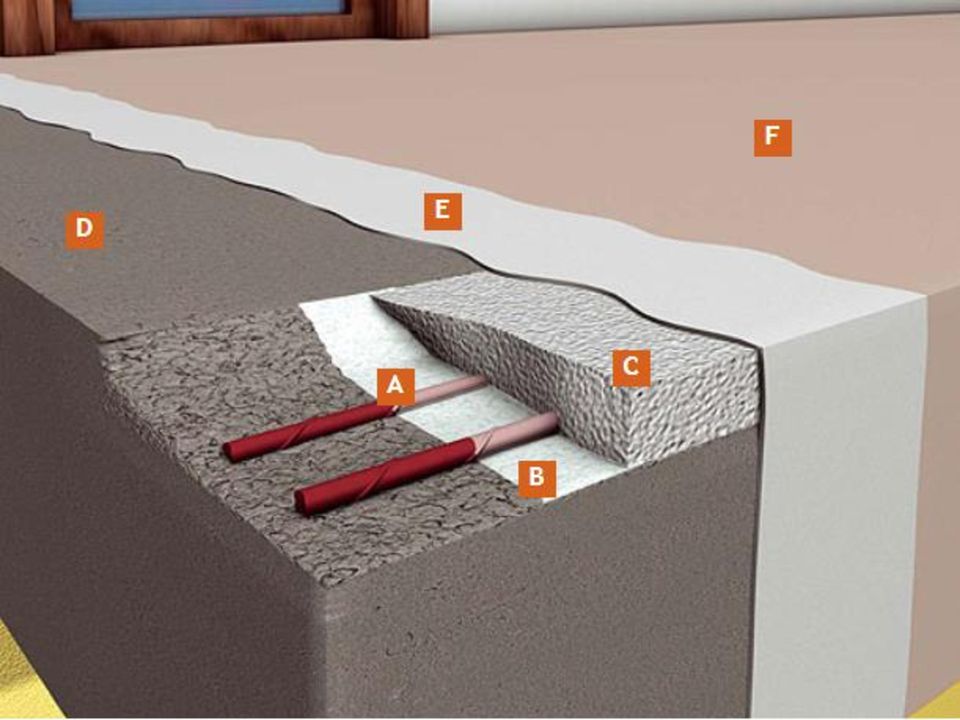

15

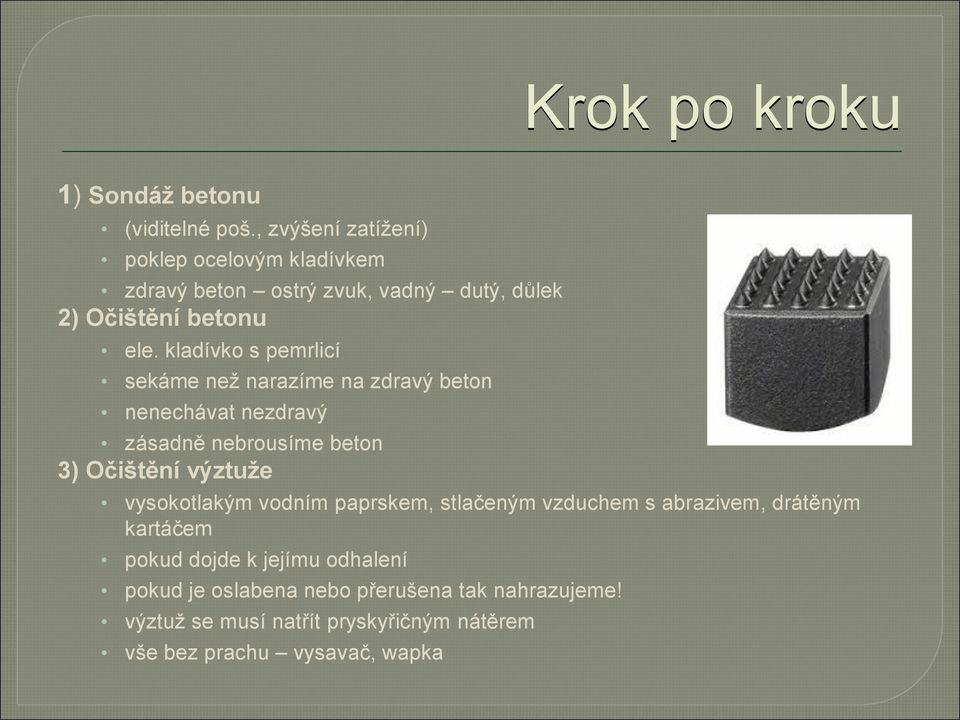

16 Krok po kroku 1) Sondáž betonu (viditelné poš., zvýšení zatížení) poklep ocelovým kladívkem zdravý beton ostrý zvuk, vadný dutý, důlek 2) Očištění betonu ele. kladívko s pemrlicí sekáme než narazíme na zdravý beton nenechávat nezdravý zásadně nebrousíme beton 3) Očištění výztuže vysokotlakým vodním paprskem, stlačeným vzduchem s abrazivem, drátěným kartáčem pokud dojde k jejímu odhalení pokud je oslabena nebo přerušena tak nahrazujeme! výztuž se musí natřít pryskyřičným nátěrem vše bez prachu vysavač, wapka

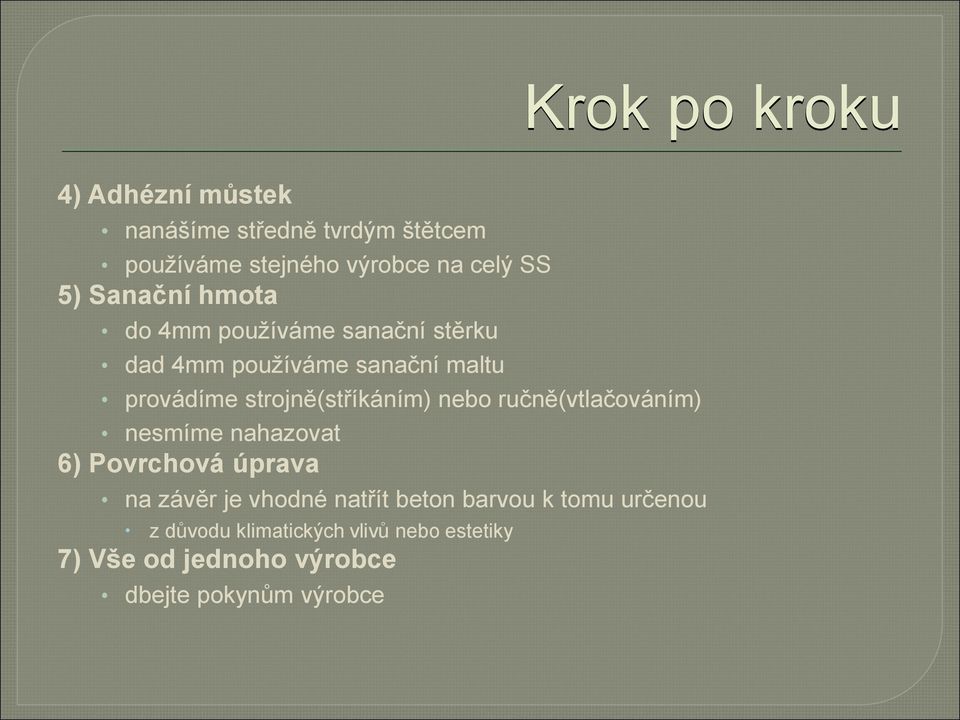

17 Krok po kroku 4) Adhézní můstek nanášíme středně tvrdým štětcem používáme stejného výrobce na celý SS 5) Sanační hmota do 4mm používáme sanační stěrku dad 4mm používáme sanační maltu provádíme strojně(stříkáním) nebo ručně(vtlačováním) nesmíme nahazovat 6) Povrchová úprava na závěr je vhodné natřít beton barvou k tomu určenou z důvodu klimatických vlivů nebo estetiky 7) Vše od jednoho výrobce dbejte pokynům výrobce

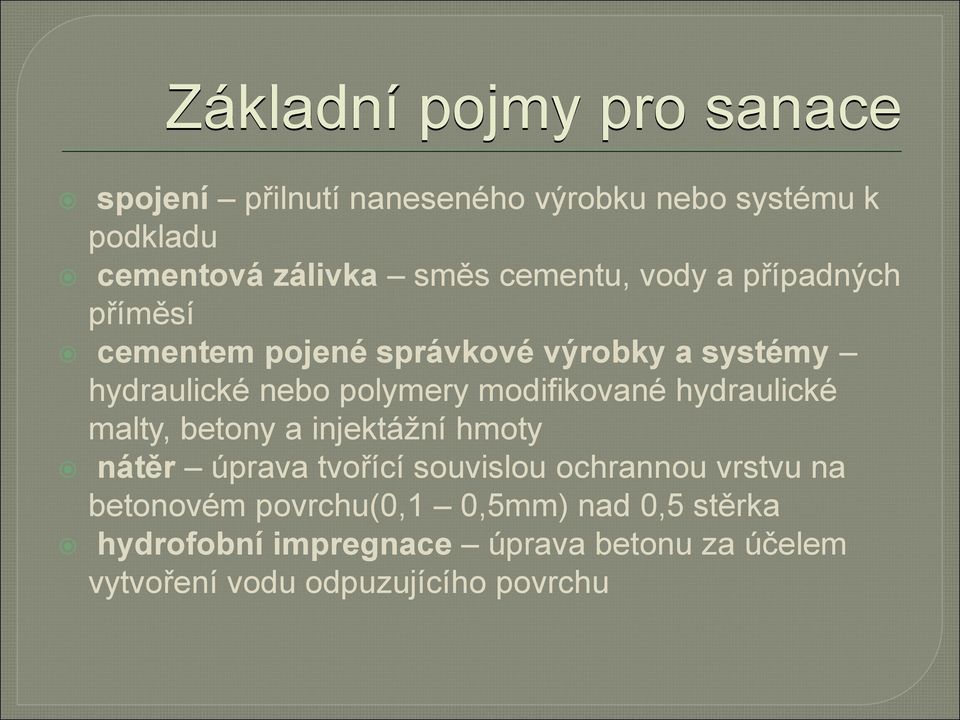

18 Základní pojmy pro sanace spojení přilnutí naneseného výrobku nebo systému k podkladu cementová zálivka směs cementu, vody a případných příměsí cementem pojené správkové výrobky a systémy hydraulické nebo polymery modifikované hydraulické malty, betony a injektážní hmoty nátěr úprava tvořící souvislou ochrannou vrstvu na betonovém povrchu(0,1 0,5mm) nad 0,5 stěrka hydrofobní impregnace úprava betonu za účelem vytvoření vodu odpuzujícího povrchu

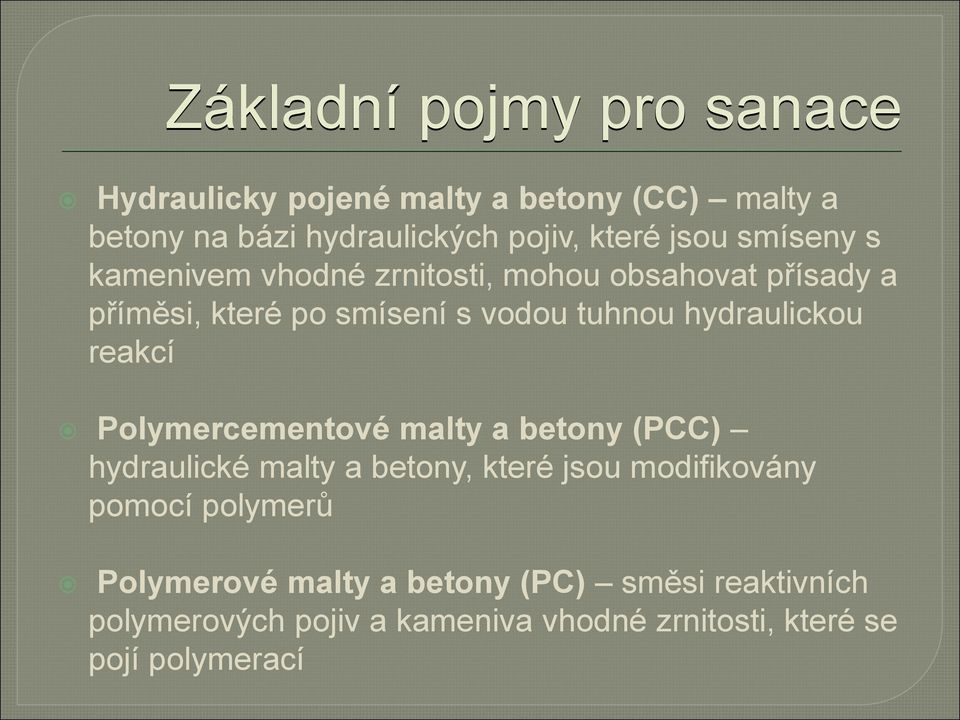

19 Základní pojmy pro sanace Hydraulicky pojené malty a betony (CC) malty a betony na bázi hydraulických pojiv, které jsou smíseny s kamenivem vhodné zrnitosti, mohou obsahovat přísady a příměsi, které po smísení s vodou tuhnou hydraulickou reakcí Polymercementové malty a betony (PCC) hydraulické malty a betony, které jsou modifikovány pomocí polymerů Polymerové malty a betony (PC) směsi reaktivních polymerových pojiv a kameniva vhodné zrnitosti, které se pojí polymerací

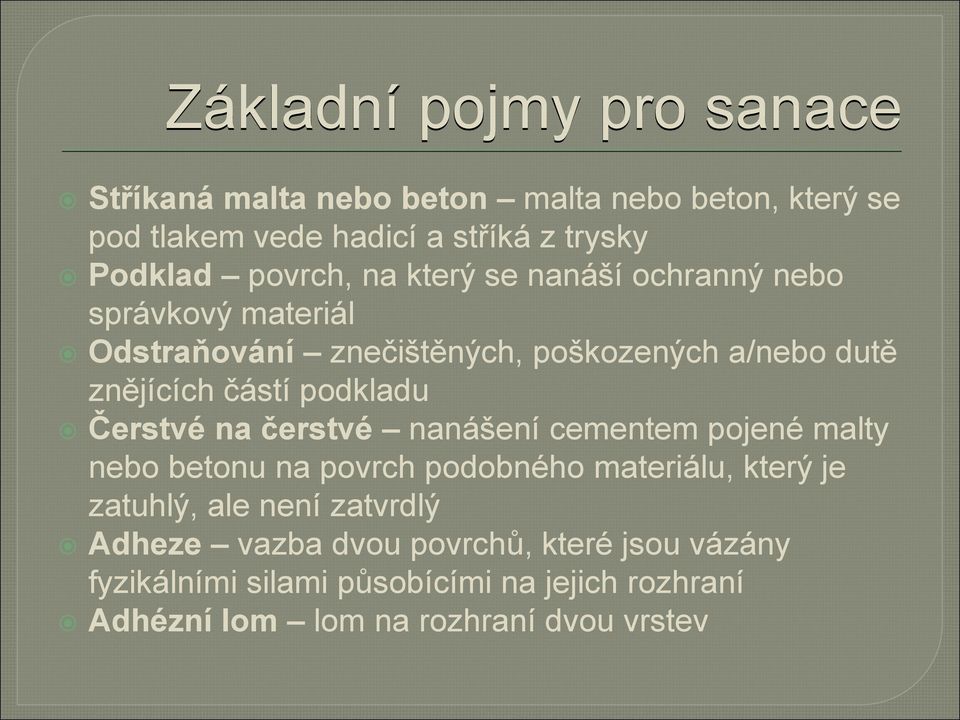

20 Základní pojmy pro sanace Stříkaná malta nebo beton malta nebo beton, který se pod tlakem vede hadicí a stříká z trysky Podklad povrch, na který se nanáší ochranný nebo správkový materiál Odstraňování znečištěných, poškozených a/nebo dutě znějících částí podkladu Čerstvé na čerstvé nanášení cementem pojené malty nebo betonu na povrch podobného materiálu, který je zatuhlý, ale není zatvrdlý Adheze vazba dvou povrchů, které jsou vázány fyzikálními silami působícími na jejich rozhraní Adhézní lom lom na rozhraní dvou vrstev

21 Základní pojmy pro sanace Kohezní lom lom uvnitř jedné vrstvy Kontaminace pronikání nežádoucích látek do betonu např. olej Ochrana opatření bránící vzniku poruch nebo omezující jejich rozvoj Oprava opravou se rozumí odstranění částečného fyzického opotřebení nebo poškození za účelem uvedení do provozuschopného stavu Předúprava povrchu - odstranění degradací betonu a výztuže Sekundární ochrana povrchová ochrana hydrofobizací anebo nátěrem

22 Pro maximální trvanlivost musí být SS: mrazuvzdorný přiměřeně vodotěsný stálý vůči změnám teplot a vlhkosti pevnostně a pružnostně přizpůsobený podkladnímu betonu vysoký difúzní odpor proti oxidům dobře zpracovatelný snadno čistitelný ekologicky nezávadný

23 Volba technologie závisí na vhodnosti typu kce rozsah porušení podmínky prostředí vhodnost pro budoucí provoz výsledná cena celková životnost rychlost sanací technické vybavení dodavatele personální kvalita výběr vhodného sanačního systému výrobky musí být kompatibilní
