Podkladem pro zhotovení návrhu je prohlídka a průzkum objektu z 2014.

Transkript

1

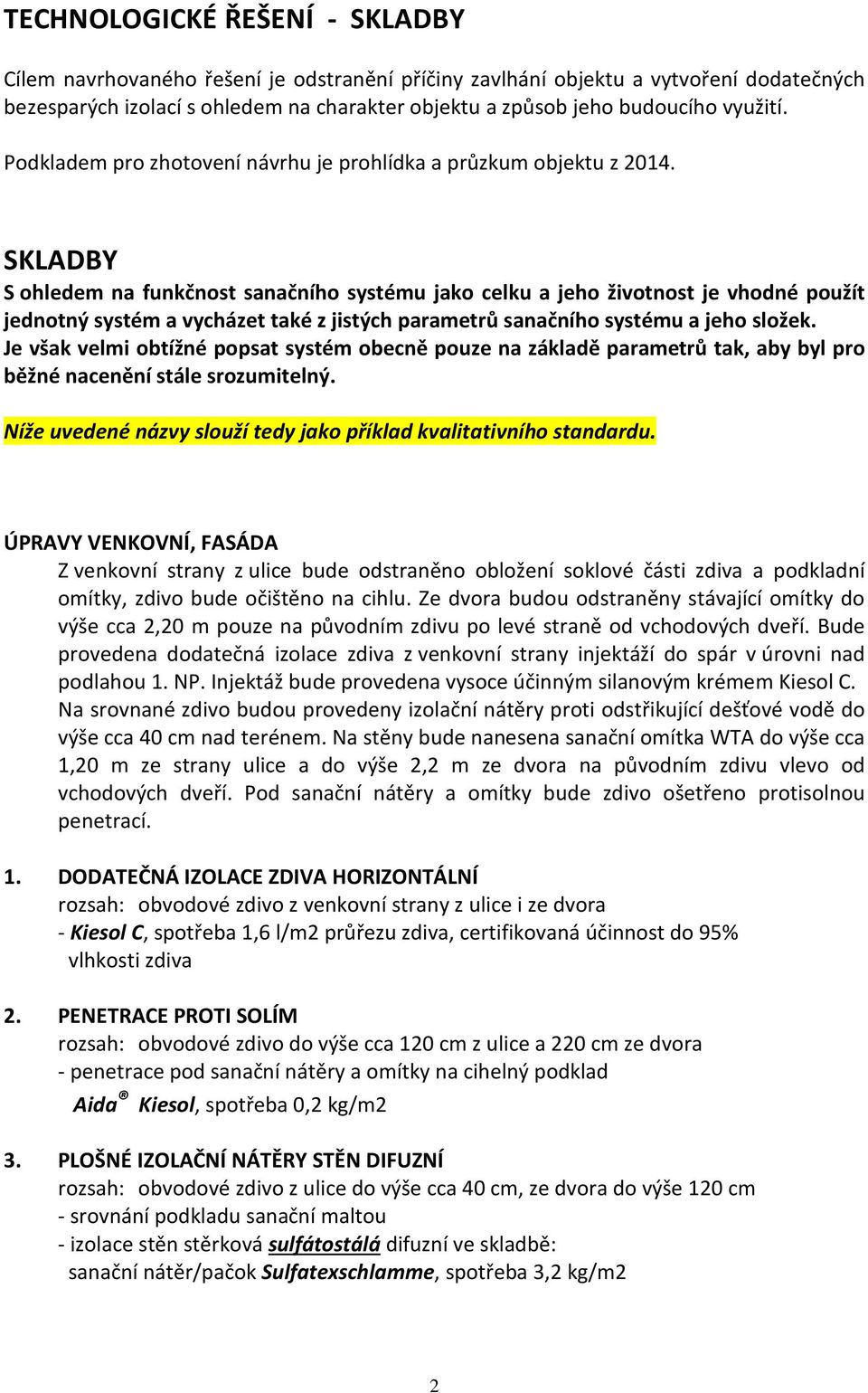

2 TECHNOLOGICKÉ ŘEŠENÍ - SKLADBY Cílem navrhovaného řešení je odstranění příčiny zavlhání objektu a vytvoření dodatečných bezesparých izolací s ohledem na charakter objektu a způsob jeho budoucího využití. Podkladem pro zhotovení návrhu je prohlídka a průzkum objektu z SKLADBY S ohledem na funkčnost sanačního systému jako celku a jeho životnost je vhodné použít jednotný systém a vycházet také z jistých parametrů sanačního systému a jeho složek. Je však velmi obtížné popsat systém obecně pouze na základě parametrů tak, aby byl pro běžné nacenění stále srozumitelný. Níže uvedené názvy slouží tedy jako příklad kvalitativního standardu. ÚPRAVY VENKOVNÍ, FASÁDA Z venkovní strany z ulice bude odstraněno obložení soklové části zdiva a podkladní omítky, zdivo bude očištěno na cihlu. Ze dvora budou odstraněny stávající omítky do výše cca 2,20 m pouze na původním zdivu po levé straně od vchodových dveří. Bude provedena dodatečná izolace zdiva z venkovní strany injektáží do spár v úrovni nad podlahou 1. NP. Injektáž bude provedena vysoce účinným silanovým krémem Kiesol C. Na srovnané zdivo budou provedeny izolační nátěry proti odstřikující dešťové vodě do výše cca 40 cm nad terénem. Na stěny bude nanesena sanační omítka WTA do výše cca 1,20 m ze strany ulice a do výše 2,2 m ze dvora na původním zdivu vlevo od vchodových dveří. Pod sanační nátěry a omítky bude zdivo ošetřeno protisolnou penetrací. 1. DODATEČNÁ IZOLACE ZDIVA HORIZONTÁLNÍ rozsah: obvodové zdivo z venkovní strany z ulice i ze dvora 2. PENETRACE PROTI SOLÍM rozsah: obvodové zdivo do výše cca 120 cm z ulice a 220 cm ze dvora - penetrace pod sanační nátěry a omítky na cihelný podklad Aida Kiesol, spotřeba 0,2 kg/m2 3. PLOŠNÉ IZOLAČNÍ NÁTĚRY STĚN DIFUZNÍ rozsah: obvodové zdivo z ulice do výše cca 40 cm, ze dvora do výše 120 cm - srovnání podkladu sanační maltou - izolace stěn stěrková sulfátostálá difuzní ve skladbě: sanační nátěr/pačok Sulfatexschlamme, spotřeba 3,2 kg/m2 2

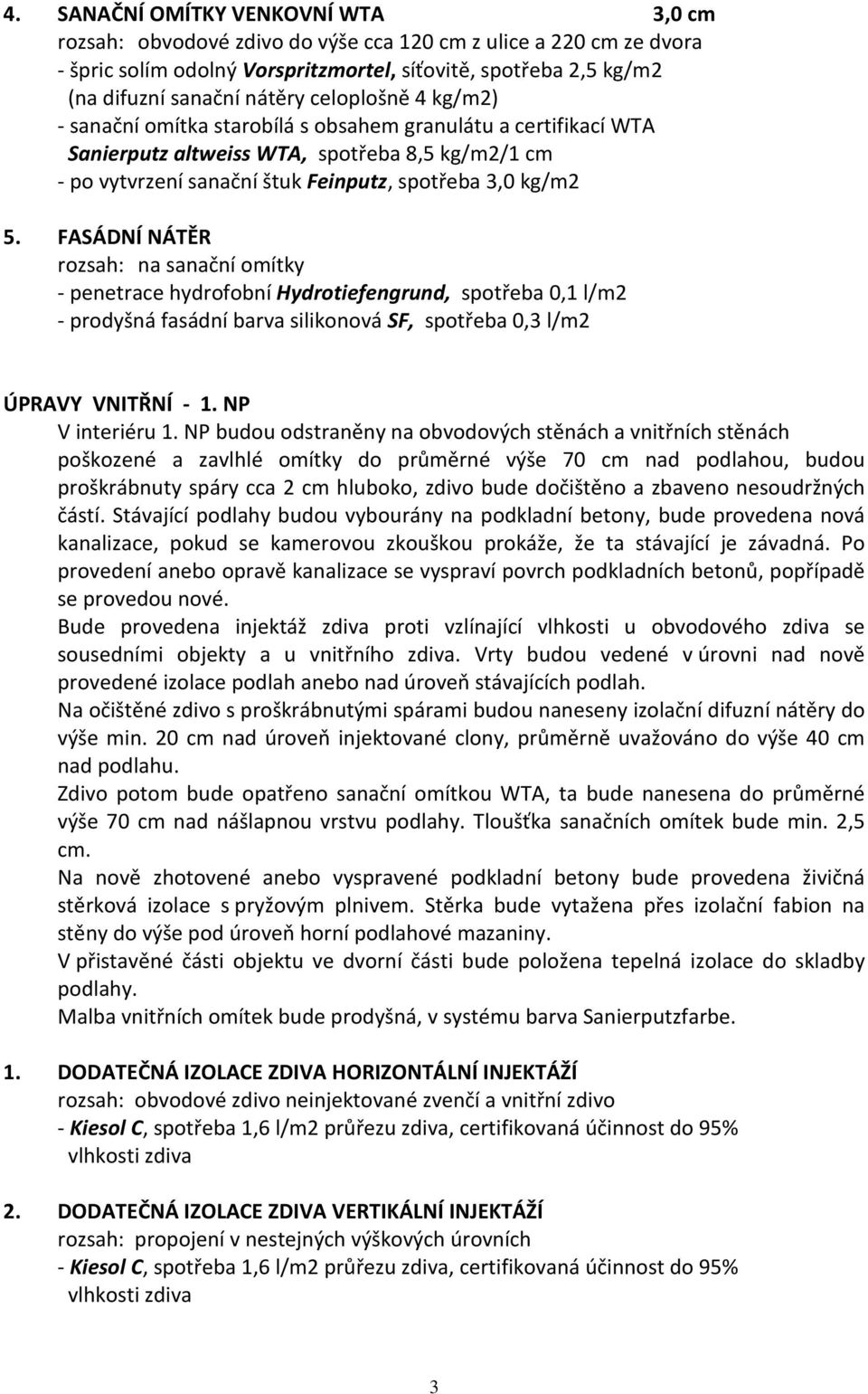

3 4. SANAČNÍ OMÍTKY VENKOVNÍ WTA 3,0 cm rozsah: obvodové zdivo do výše cca 120 cm z ulice a 220 cm ze dvora - špric solím odolný Vorspritzmortel, síťovitě, spotřeba 2,5 kg/m2 (na difuzní sanační nátěry celoplošně 4 kg/m2) - sanační omítka starobílá s obsahem granulátu a certifikací WTA Sanierputz altweiss WTA, spotřeba 8,5 kg/m2/1 cm - po vytvrzení sanační štuk Feinputz, spotřeba 3,0 kg/m2 5. FASÁDNÍ NÁTĚR rozsah: na sanační omítky - penetrace hydrofobní Hydrotiefengrund, spotřeba 0,1 l/m2 - prodyšná fasádní barva silikonová SF, spotřeba 0,3 l/m2 ÚPRAVY VNITŘNÍ - 1. NP V interiéru 1. NP budou odstraněny na obvodových stěnách a vnitřních stěnách poškozené a zavlhlé omítky do průměrné výše 70 cm nad podlahou, budou proškrábnuty spáry cca 2 cm hluboko, zdivo bude dočištěno a zbaveno nesoudržných částí. Stávající podlahy budou vybourány na podkladní betony, bude provedena nová kanalizace, pokud se kamerovou zkouškou prokáže, že ta stávající je závadná. Po provedení anebo opravě kanalizace se vyspraví povrch podkladních betonů, popřípadě se provedou nové. Bude provedena injektáž zdiva proti vzlínající vlhkosti u obvodového zdiva se sousedními objekty a u vnitřního zdiva. Vrty budou vedené v úrovni nad nově provedené izolace podlah anebo nad úroveň stávajících podlah. Na očištěné zdivo s proškrábnutými spárami budou naneseny izolační difuzní nátěry do výše min. 20 cm nad úroveň injektované clony, průměrně uvažováno do výše 40 cm nad podlahu. Zdivo potom bude opatřeno sanační omítkou WTA, ta bude nanesena do průměrné výše 70 cm nad nášlapnou vrstvu podlahy. Tloušťka sanačních omítek bude min. 2,5 cm. Na nově zhotovené anebo vyspravené podkladní betony bude provedena živičná stěrková izolace s pryžovým plnivem. Stěrka bude vytažena přes izolační fabion na stěny do výše pod úroveň horní podlahové mazaniny. V přistavěné části objektu ve dvorní části bude položena tepelná izolace do skladby podlahy. Malba vnitřních omítek bude prodyšná, v systému barva Sanierputzfarbe. 1. DODATEČNÁ IZOLACE ZDIVA HORIZONTÁLNÍ INJEKTÁŽÍ rozsah: obvodové zdivo neinjektované zvenčí a vnitřní zdivo 2. DODATEČNÁ IZOLACE ZDIVA VERTIKÁLNÍ INJEKTÁŽÍ rozsah: propojení v nestejných výškových úrovních 3

4 3. PENETRACE PROTI SOLÍM rozsah: obvodové zdivo z vnitřní strany a vnitřní zdivo do výše cca 70 cm nad podlahy - penetrace pod sanační nátěry a omítky na cihelný podklad Aida Kiesol, spotřeba 0,2 kg/m2 4. ADHEZNÍ VRSTVA + PODROVNÁNÍ rozsah: obvodové zdivo z vnitřní strany a vnitřní zdivo do výše cca 40 cm nad podlahou - adhezní můstek Sulfatexschlamme, spotřeba cca 1,2 kg/m2 - do čerstvého vyrovnání do souvislé zvlněné plochy, Grundputz se síranovzdorným cementem, cca 5 kg/m2 (pouze zaplnění spár a kaveren) 5. PLOŠNÉ IZOLAČNÍ DIFUZNÍ NÁTĚRY rozsah: obvodové zdivo z vnitřní strany a vnitřní zdivo do výše cca 40 cm nad podlahou a s přesahem do podkladních betonů, celkem tedy cca 90 cm - sulfátostálé difuzní izolační nátěry Sulfatexschlamme, spotřeba 3,2 kg/m2 6. IZOLAČNÍ FABION napojení izolace podlah na izolaci stěn rozsah: ve styku podkladního betonu podlah a zdiva - na izolační nátěry Sulfatexschlamme, které budou přetažena ze stěn do podlahy v pásu cca 20 cm bude zhotoven fabion z těsnicí malty Dichtspachtel, spotřeba 2,0 kg/bm 7. PLOŠNÁ IZOLACE PODLAH BEZESPARÁ dimenze netlaková voda rozsah: na nově zhotovené podkladní betony v 1. NP - penetrace Kiesol ředěná 1:1 vodou, spotřeba 0,10 kg/m2 - stěrka živičná jednosložková s pryžovým plnivem Profi Baudicht 1K, spotřeba celkem 4,0 kg/m2 - následuje ochrana izolace proti mechanickému poškození např. geotextílií a další vrstvy podlahy 8. SANAČNÍ OMÍTKY VNITŘNÍ WTA 2,5 cm rozsah: stěny obvodového zdiva z vnitřní strany a vnitřní zdivo do výše cca 70 m nad podlahy - špric solím odolný Vorspritzmortel, síťovitě, spotřeba 2,5 kg/m2 (na difuzní izolaci celoplošně 4 kg/m2) - sanační omítka WTA v tl. 2,5 cm Sanierputz altweiss WTA, spotřeba 22 kg/m2 - po vytvrzení sanační štuk Feinputz, spotřeba 3,0 kg/m2 9. VNITŘNÍ NÁTĚRY Sanierputzfarbe, spotřeba cca 0,25 l/m2 4

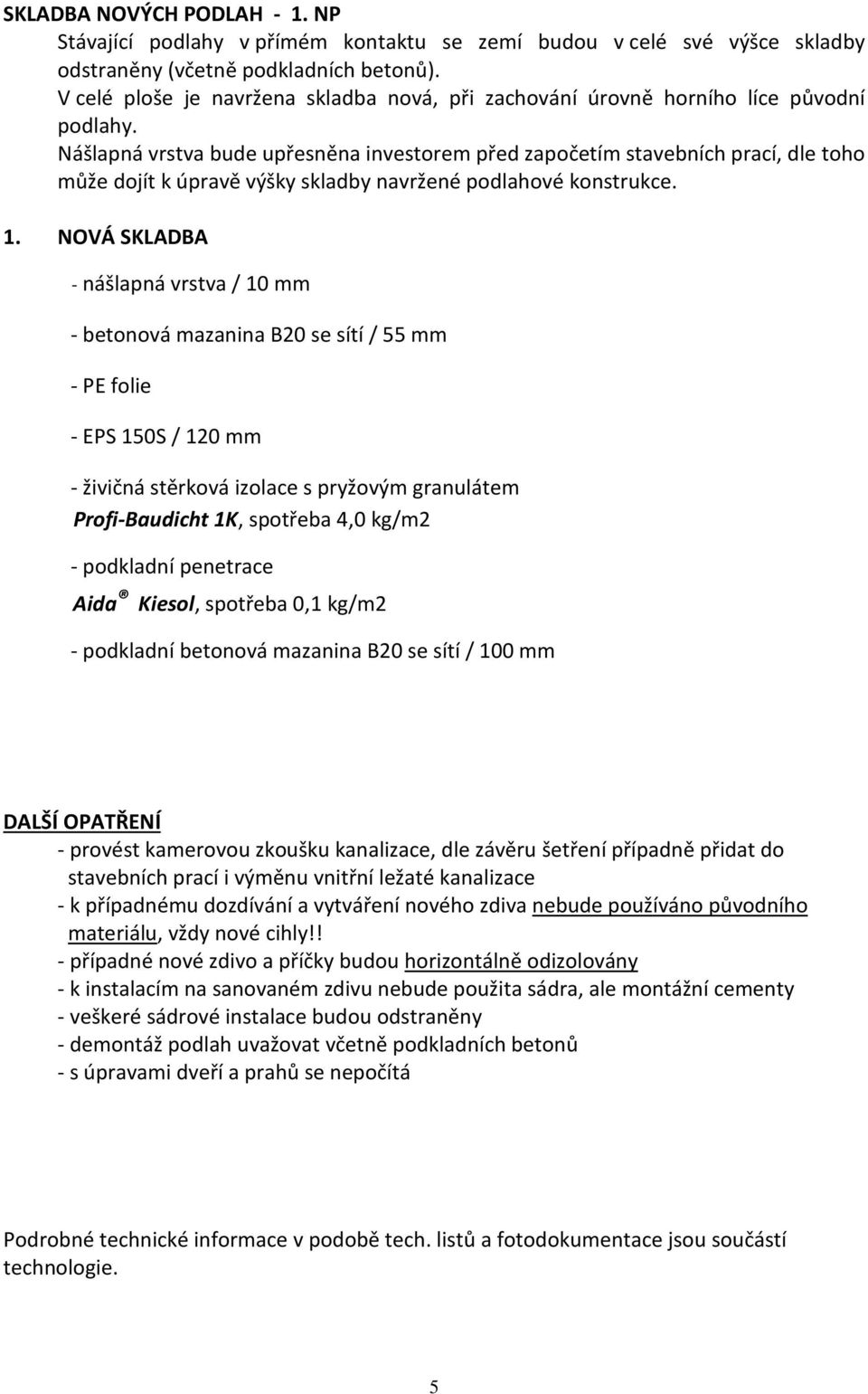

5 SKLADBA NOVÝCH PODLAH - 1. NP Stávající podlahy v přímém kontaktu se zemí budou v celé své výšce skladby odstraněny (včetně podkladních betonů). V celé ploše je navržena skladba nová, při zachování úrovně horního líce původní podlahy. Nášlapná vrstva bude upřesněna investorem před započetím stavebních prací, dle toho může dojít k úpravě výšky skladby navržené podlahové konstrukce. 1. NOVÁ SKLADBA - nášlapná vrstva / 10 mm - betonová mazanina B20 se sítí / 55 mm - PE folie - EPS 150S / 120 mm - živičná stěrková izolace s pryžovým granulátem Profi-Baudicht 1K, spotřeba 4,0 kg/m2 - podkladní penetrace Aida Kiesol, spotřeba 0,1 kg/m2 - podkladní betonová mazanina B20 se sítí / 100 mm DALŠÍ OPATŘENÍ - provést kamerovou zkoušku kanalizace, dle závěru šetření případně přidat do stavebních prací i výměnu vnitřní ležaté kanalizace - k případnému dozdívání a vytváření nového zdiva nebude používáno původního materiálu, vždy nové cihly!! - případné nové zdivo a příčky budou horizontálně odizolovány - k instalacím na sanovaném zdivu nebude použita sádra, ale montážní cementy - veškeré sádrové instalace budou odstraněny - demontáž podlah uvažovat včetně podkladních betonů - s úpravami dveří a prahů se nepočítá Podrobné technické informace v podobě tech. listů a fotodokumentace jsou součástí technologie. 5
