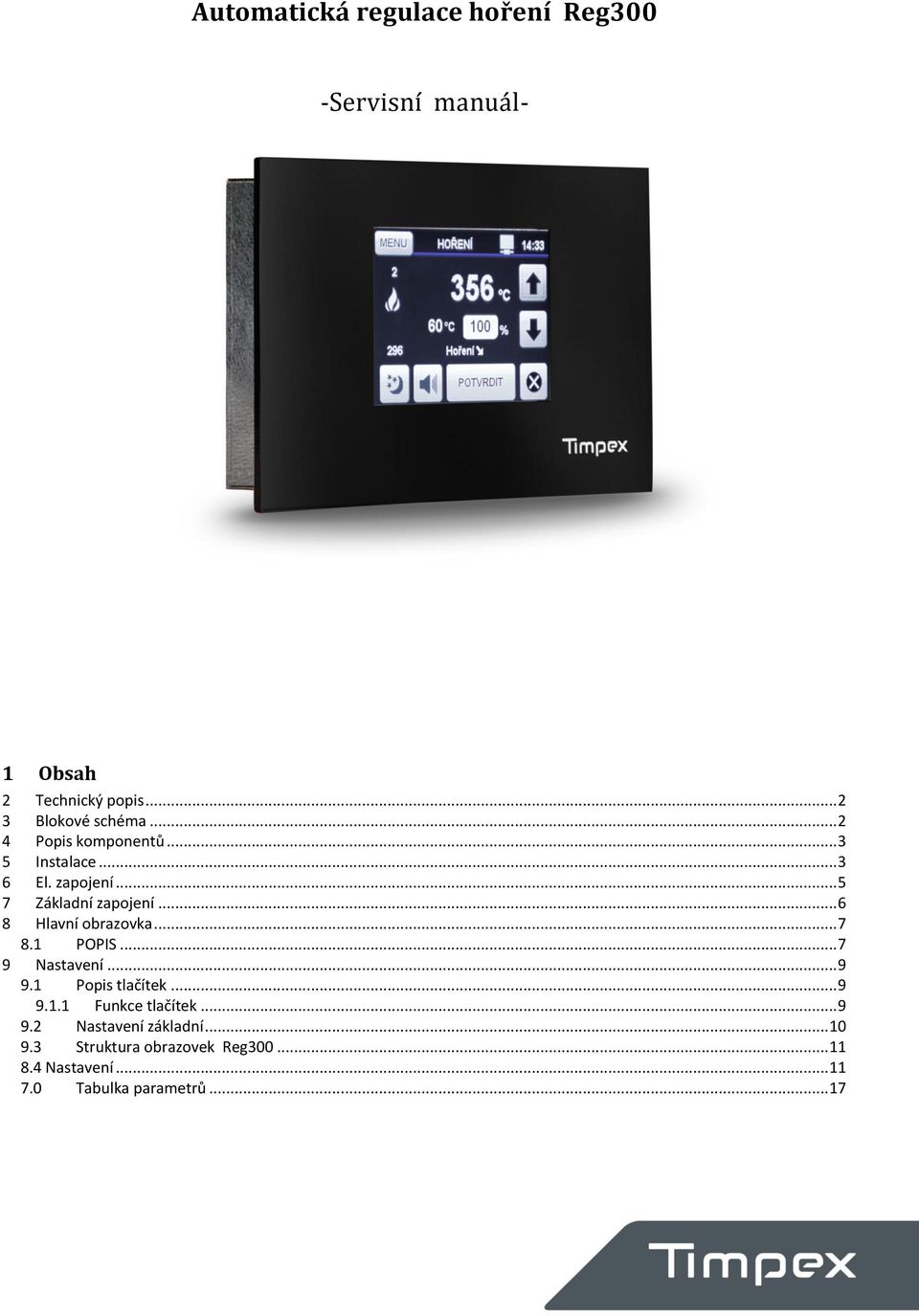

1 Automatická regulace hoření Reg300 -Servisní manuál- 1 Obsah 2 Technický popis Blokové schéma Popis komponentů Instalace El. zapojení Základní zapojení Hlavní obrazovka POPIS Nastavení Popis tlačítek Funkce tlačítek Nastavení základní Struktura obrazovek Reg Nastavení Tabulka parametrů... 17

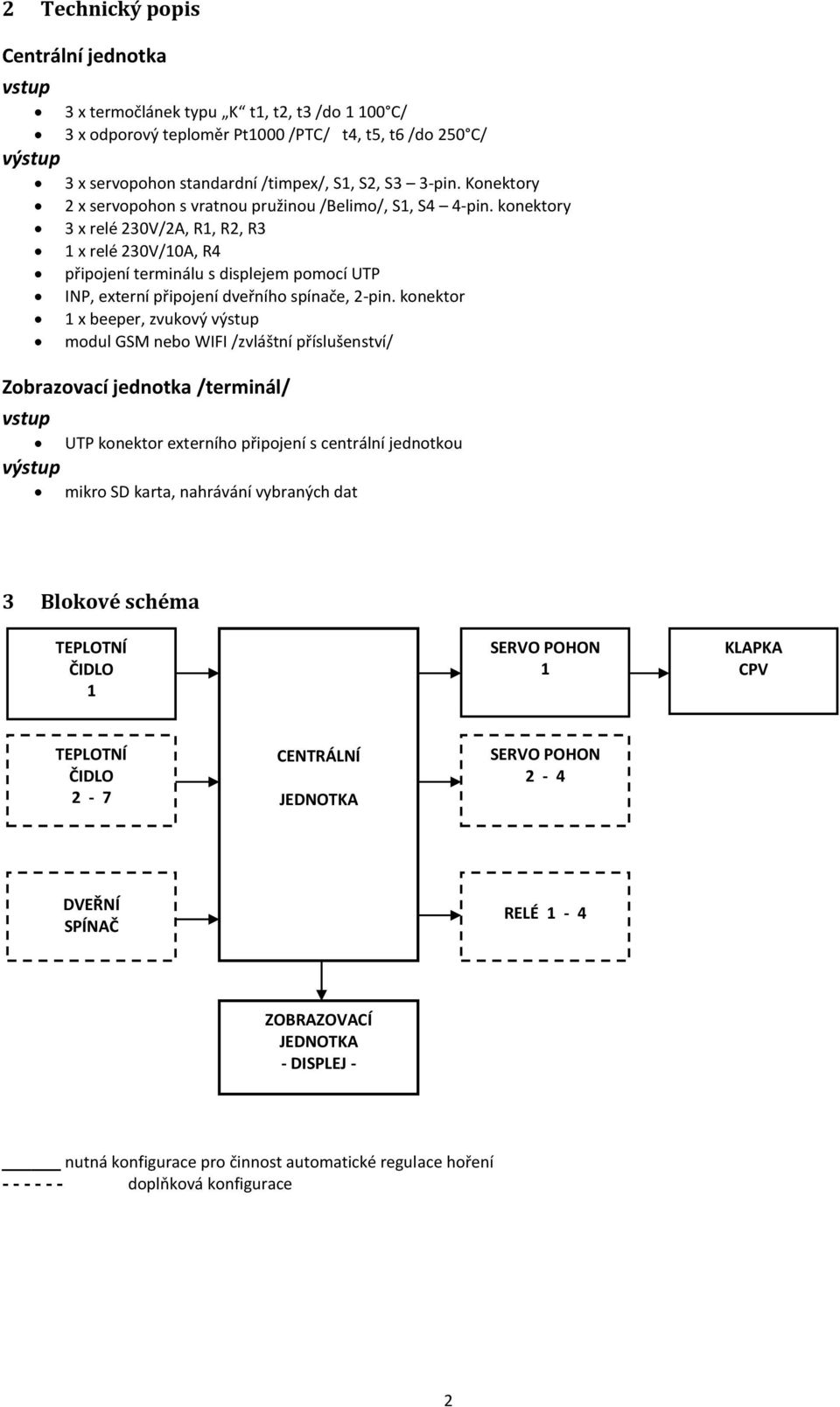

2 2 Technický popis Centrální jednotka vstup výstup 3 x termočlánek typu K t1, t2, t3 /do C/ 3 x odporový teploměr Pt1000 /PTC/ t4, t5, t6 /do 250 C/ 3 x servopohon standardní /timpex/, S1, S2, S3 3-pin. Konektory 2 x servopohon s vratnou pružinou /Belimo/, S1, S4 4-pin. konektory 3 x relé 230V/2A, R1, R2, R3 1 x relé 230V/10A, R4 připojení terminálu s displejem pomocí UTP INP, externí připojení dveřního spínače, 2-pin. konektor 1 x beeper, zvukový výstup modul GSM nebo WIFI /zvláštní příslušenství/ Zobrazovací jednotka /terminál/ vstup výstup UTP konektor externího připojení s centrální jednotkou mikro SD karta, nahrávání vybraných dat 3 Blokové schéma TEPLOTNÍ ČIDLO 1 SERVO POHON 1 KLAPKA CPV TEPLOTNÍ ČIDLO 2-7 CENTRÁLNÍ JEDNOTKA SERVO POHON 2-4 DVEŘNÍ SPÍNAČ RELÉ 1-4 ZOBRAZOVACÍ JEDNOTKA - DISPLEJ - nutná konfigurace pro činnost automatické regulace hoření doplňková konfigurace 2

3 4 Popis komponentů Kabely typ izolace standard do 55 C silikon do 180 C, krátkodobě do 250 C skelný oplet do 400 C (pouze pro dveřní spínač) Servopohony délky kabelů teplotní čidla TČ zátěžové do C 2,5 m; 4 m propojovací Servopohon -> centrální jednotka, 4m centrální jednotka -> terminál, 5m dveřní spínač -> centrální jednotka, 3m; 4m standardní, Timpex /bez zpětné pružiny/ se zpětnou pružinou Belimo Krabice centrální jednotky určena pro volné uložení pod/vedle ohniště, popř. k podomítkové instalaci do teploty 55 C Dveřní spínač nutná tepelná odolnost min. do 200 C zapojení dveřního spínače, dvířka uzavřená-kontakty spínače rozpojeny, dvířka otevřená - kontakty spínače sepnuty Pozn. : dveřní spínač splňující uvedené podmínky vyrábí firma Timpex /odolnost do 400 C/ 5 Instalace krok 1 : napojení klapky se servopohonem k CPV ohniště /většinou pomocí flexibilního Al vzduchovodu/ instalace teplotního čidla 1 /buď do připravené jímky nebo pomocí přivaření matice na kouřovod nebo pomocí nerezové objímky s matkou/. Instalace TČ se provádí cca 5 25 cm nad výstupní spalinovou přírubou z ohniště. Upozornění: v případě existence komínové klapky se instalace TČ provede do prostoru, který není ovlivněn pohybem komínové klapky. instalace centrální elektronické jednotky v plastové krabici. Pozn.: plastová krabice se většinou instaluje do technické místnosti, volně pod ohniště nebo se připevňuje v prostoru nepřesahujícího teplotu 50 C, např.: pomocí izolace. instalace terminálu s displejem na hmoždinky, popř. zasekání a upevnění kovového rámečku zároveň s omítkou krok 2 /el. propojení/ : propojení centrální jednotky s terminálem displeje pomocí přiloženého UTP kabelu propojení příslušenství s centrální jednotkou dle přiloženého el. zapojení/teplotní čidla, servopohony, výst. Relé, zvláštní příslušenství/ připojení vstupního napětí pomocí přiloženého trafa. krok 3 /nastavení režimu/ : výběr a nastavení instalovaných teplotních čidel /případná kalibrace/ výběr typu ohniště ze seznamu předinstalovaných ohnišť, nebo dle požadavku max. teploty viz dále. nastavení zobrazení 2. teploty na displeji /pokud je instalované 2. teplotní čidlo/ možnost přednastavení celé regulace pomocí přednastavených systémů a režimů viz: nastavení činnosti příslušenství /konfigurace serv a relé/ 3

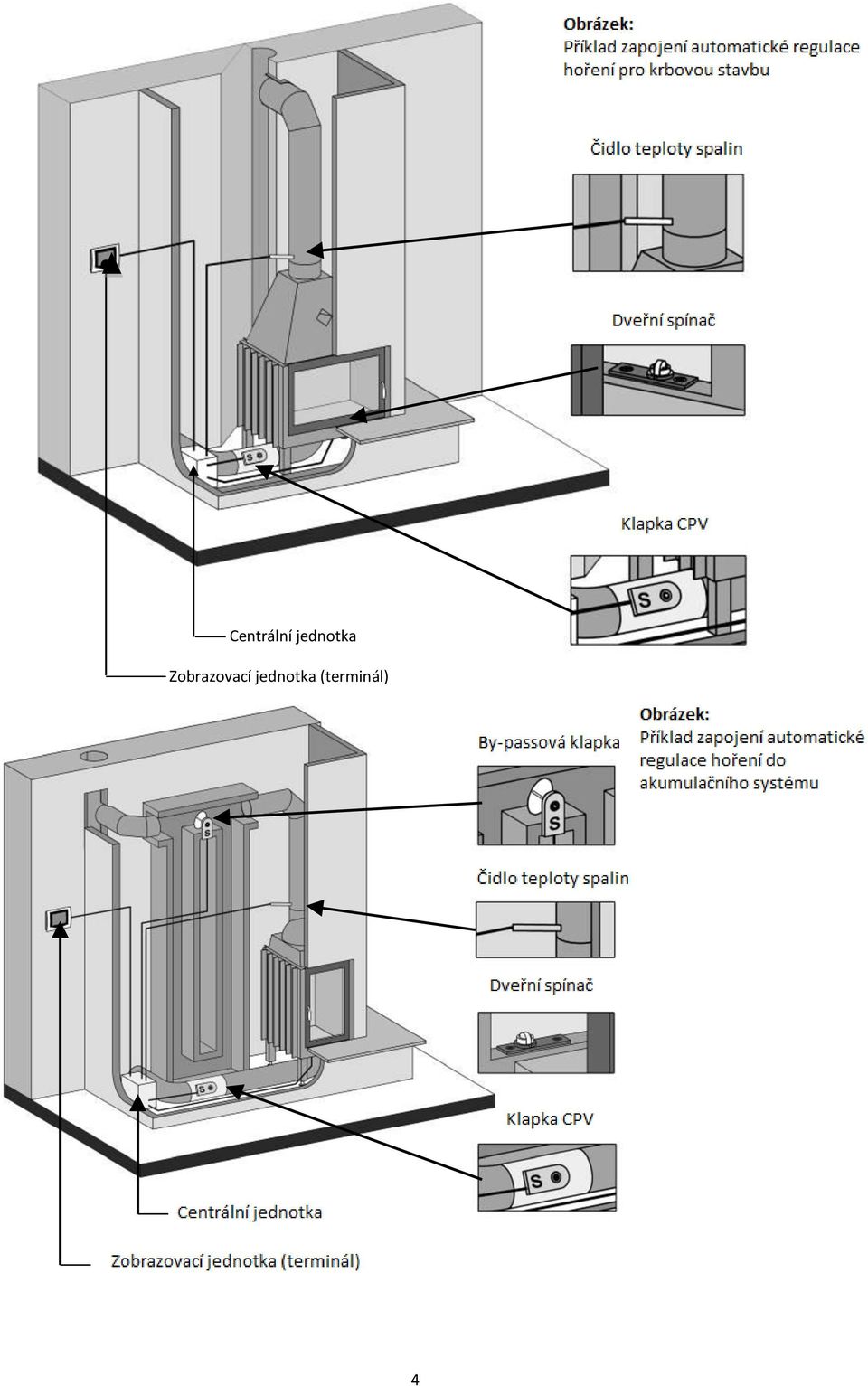

4 Centrální jednotka Zobrazovací jednotka (terminál) 4

5 6 El. zapojení Popis označení T1, T2, T3 -teplotní snímače zátěžové - spaliny /termočlánek typu "K"/ T4, T5, T6 -teplotní snímače nízkoteplotní - voda,vzduch apod. /odporový článek PT1000/ S1 až S3 -servopohony standardní timpex - tříbodové S1* a S4 -servopohon s vratnou pružinou - analogové /řízené napětím/ dveřní spínač -připojení dveřního spínače R1 až R3 -výstupní relé 2A pro ovládání příslušenství /oběhové čerpadlo, ventilátory apod./ R4 -výstupní relé 10A pro ovládání příslušenství /oběhové čerpadlo, ventilátory apod./ 5

6 7 Základní zapojení 1. teplotní čidlo na spaliny 2. ovládání servopohonu klapky na centrální přístup vzduchu do ohniště 3. připojení napájení 1 teplotní čidlo měřící teplotu spalin připojíme na vstupní svorkovnici s označením T1 bílý vodič na společnou svorku s teplotním čidlem T2 polarita /mínus/ zelený vodič na svorku T1 + polarita /plus/ Reg300 Pozn. : teplotní čidla se mohou použít pouze od výrobce Timpex z důvodu zajištění tepelné odolnosti a vzájemné kalibrace. 2 připojíme konektor dle použitého servopohonu Reg300 standardní servopohon timpex 3-pin. konektor kabelu do 3-pin.konektoru s označením S1 servopohon s vratnou pružinou Belimo 4-pin. konektor kabelu do 4-pin. konektoru s označením S1* 3 připojíme síťový adaptér 230V/24V DC do konektoru na desce plošného spoje a po připojení všech komponentů zastrčíme síťový adaptér do zásuvky. Reg300 6

7 Propojení centrální jednotky s displejem Pro propojení centrální jednotky s displejem použijeme přiložený UTP kabel 8 Hlavní obrazovka 8.1 POPIS Teplota spalin v ohništi / C/ zobrazení aktuální teploty v ohništi /v místě instalace teplotního čidla/ Poloha klapky CPV /%/ zobrazení aktuální polohy klapky centrálního přívodu vzduchu /CPV/ do ohniště. 0% - klapka CPV je plně uzavřena 100 % - klapka CPV je plně otevřena Režim MANUÁL Stiskem na plochu tlačítka Poloha klapky CPV se deaktivuje režim automatické regulace a poloha klapky se nastaví pomocí tlačítek do požadované hodnoty. Režim automatické regulace se aktivuje stiskem tlačítka START. 7

8 Režimy průběhu hoření: Reset reset regulace při výpadku el. napájení, poté přejde do režimu Start regulace Klidový stav 100% regulace je vypnutá, klapka je plně otevřená /dle nastavení technika/ Klidový stav 0% regulace je vypnutá, klapka je plně zavřená /dle nastavení technika/ Zatápění režim zatápění Start regulace režim kontroly a kalibrace zapojených komponentů Hoření režim hoření zvyšující se teplota /doba do dosažení maximální teploty/ Hoření režim hoření snižující se teplota /doba po dosažení maximální teploty/ Přiložit doporučení přiložení dalšího paliva Žárový proces režim žárového procesu Odvětrání odvětrání spalin po dohoření paliva /dle nastavení technika/ Nezatopeno informace o zhasnutí plamene při zatápění Alarm při překročení alarmové teploty u některé z funkcí xxx číselná hodnota zobrazující se nad ikonou měsíc probíhající časová prodleva v sec. Během této doby nedochází k pohybu regulační klapky Režim hoření 1 - útlumový režim /klapka CPV je v průběhu hoření více uzavřená/ 2 - normální režim 3 - otevřený režim /klapka CPV je v průběhu hoření více otevřená/ Zhasnutí displeje Stiskem tlačítka v průběhu režimu automatické regulace obrazovka zhasne. Opětovným stiskem na jakékoliv místo displeje se obrazovka rozsvítí. Zvuková signalizace Po dosažení žárového procesu se zapne zvuková signalizace upozorňující uživatele na vhodnost dalšího přiložení paliva. Stiskem tlačítka se zvuková signalizace vypne. Opětovným stiskem se zvuková signalizace zapne. START automatické regulace Stiskem tlačítka START se provede ruční start automatické regulace vždy před otevřením dvířek. V případě instalace dveřního spínače se provádí start automaticky viz bod 3, str.3 Signalizace datového spojení Signalizace funkčnosti datového spojení mezi základní deskou regulace a displejem. Nastavení Tlačítko pro vstup do nastavení Uživatel a Technik 8

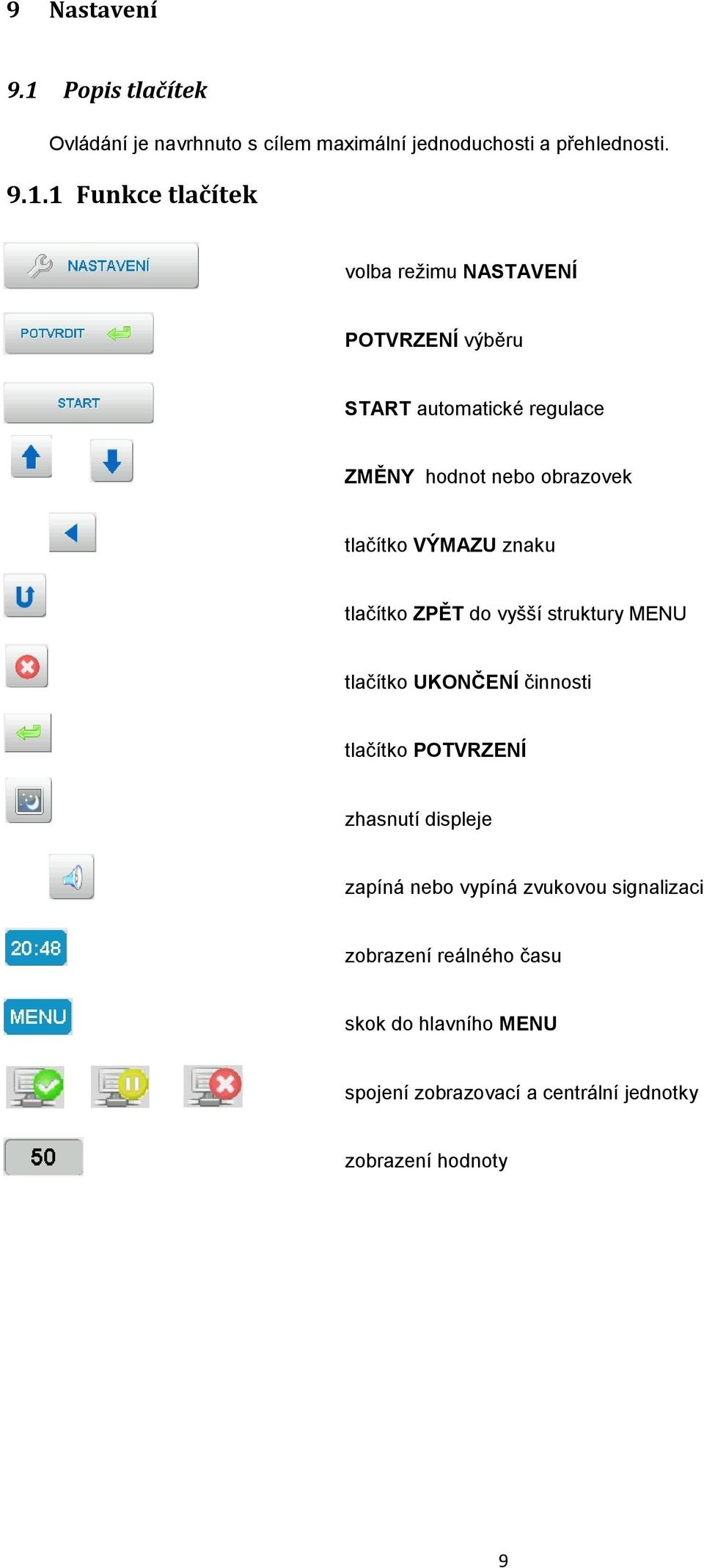

9 9 Nastavení 9.1 Popis tlačítek Ovládání je navrhnuto s cílem maximální jednoduchosti a přehlednosti Funkce tlačítek volba režimu NASTAVENÍ POTVRZENÍ výběru START automatické regulace ZMĚNY hodnot nebo obrazovek tlačítko VÝMAZU znaku tlačítko ZPĚT do vyšší struktury MENU tlačítko UKONČENÍ činnosti tlačítko POTVRZENÍ zhasnutí displeje zapíná nebo vypíná zvukovou signalizaci zobrazení reálného času skok do hlavního MENU spojení zobrazovací a centrální jednotky zobrazení hodnoty 9

10 9.2 Nastavení základní Tovární nastavení : teplotní čidla t1 = ON t2-t6 = OFF servopohony S1, S1* = ON S2-S4,S4* = OFF výstupní relé R1-R4 = OFF Dveřní spínač Inp = nezapojen T10 = 430 C /T max/ Před uvedením do provozu je nutné nastavit výběr ohniště dle typu ohniště nebo T max!!! - po připojení 230 V se zobrazí základní MENU - stiskneme tlačítko NASTAVENÍ na dotekovém displeji - po stisku tlačítka TECHNIK zadáme heslo /1234/ a potvrdíme stiskem zelené šipky 10

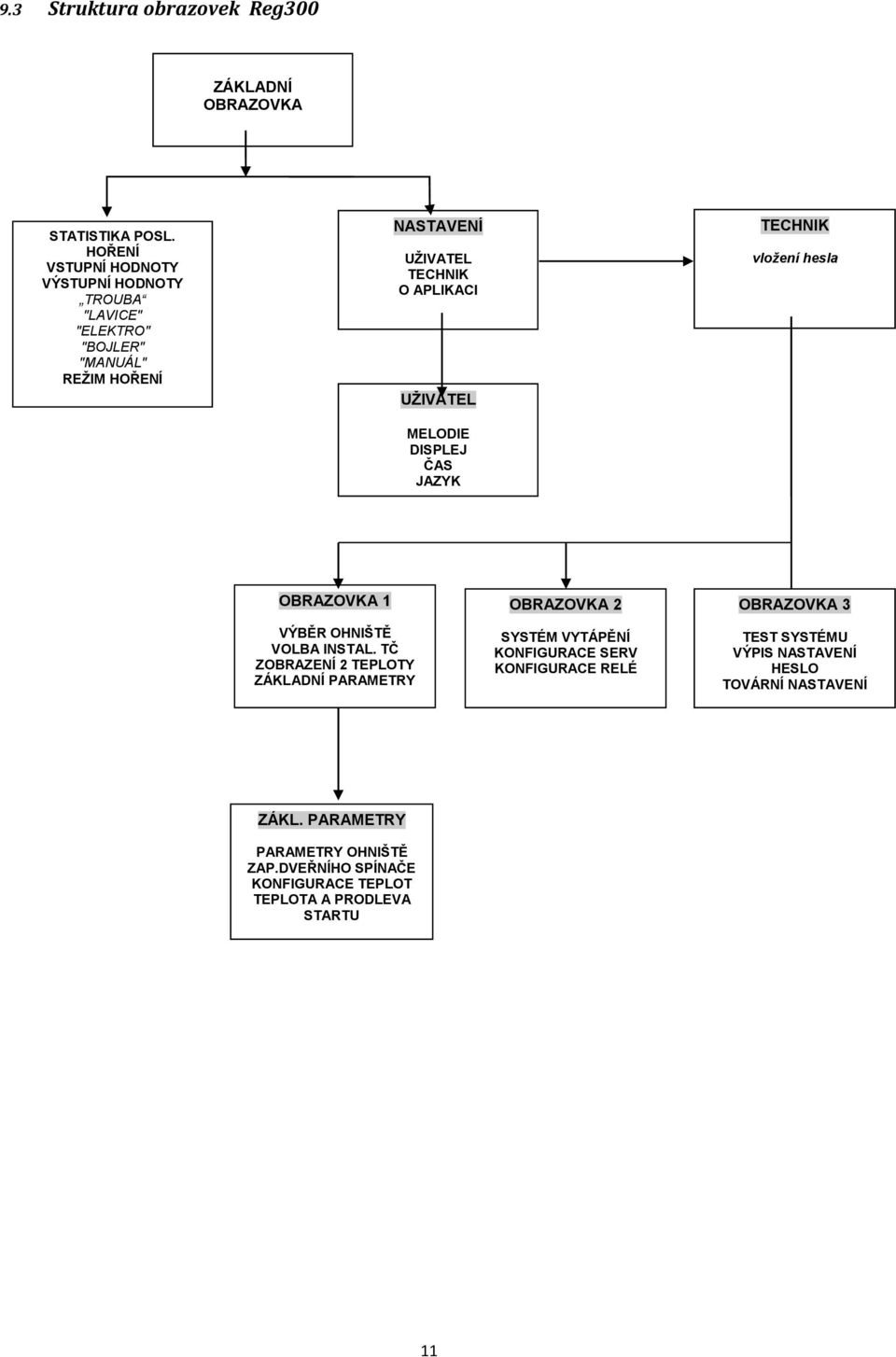

11 9.3 Struktura obrazovek Reg300 ZÁKLADNÍ OBRAZOVKA STATISTIKA POSL. HOŘENÍ VSTUPNÍ HODNOTY VÝSTUPNÍ HODNOTY TROUBA "LAVICE" "ELEKTRO" "BOJLER" "MANUÁL" REŽIM HOŘENÍ NASTAVENÍ UŽIVATEL TECHNIK O APLIKACI UŽIVATEL MELODIE DISPLEJ ČAS JAZYK TECHNIK vložení hesla OBRAZOVKA 1 VÝBĚR OHNIŠTĚ VOLBA INSTAL. TČ ZOBRAZENÍ 2 TEPLOTY ZÁKLADNÍ PARAMETRY OBRAZOVKA 2 SYSTÉM VYTÁPĚNÍ KONFIGURACE SERV KONFIGURACE RELÉ OBRAZOVKA 3 TEST SYSTÉMU VÝPIS NASTAVENÍ HESLO TOVÁRNÍ NASTAVENÍ ZÁKL. PARAMETRY PARAMETRY OHNIŠTĚ ZAP.DVEŘNÍHO SPÍNAČE KONFIGURACE TEPLOT TEPLOTA A PRODLEVA STARTU 11

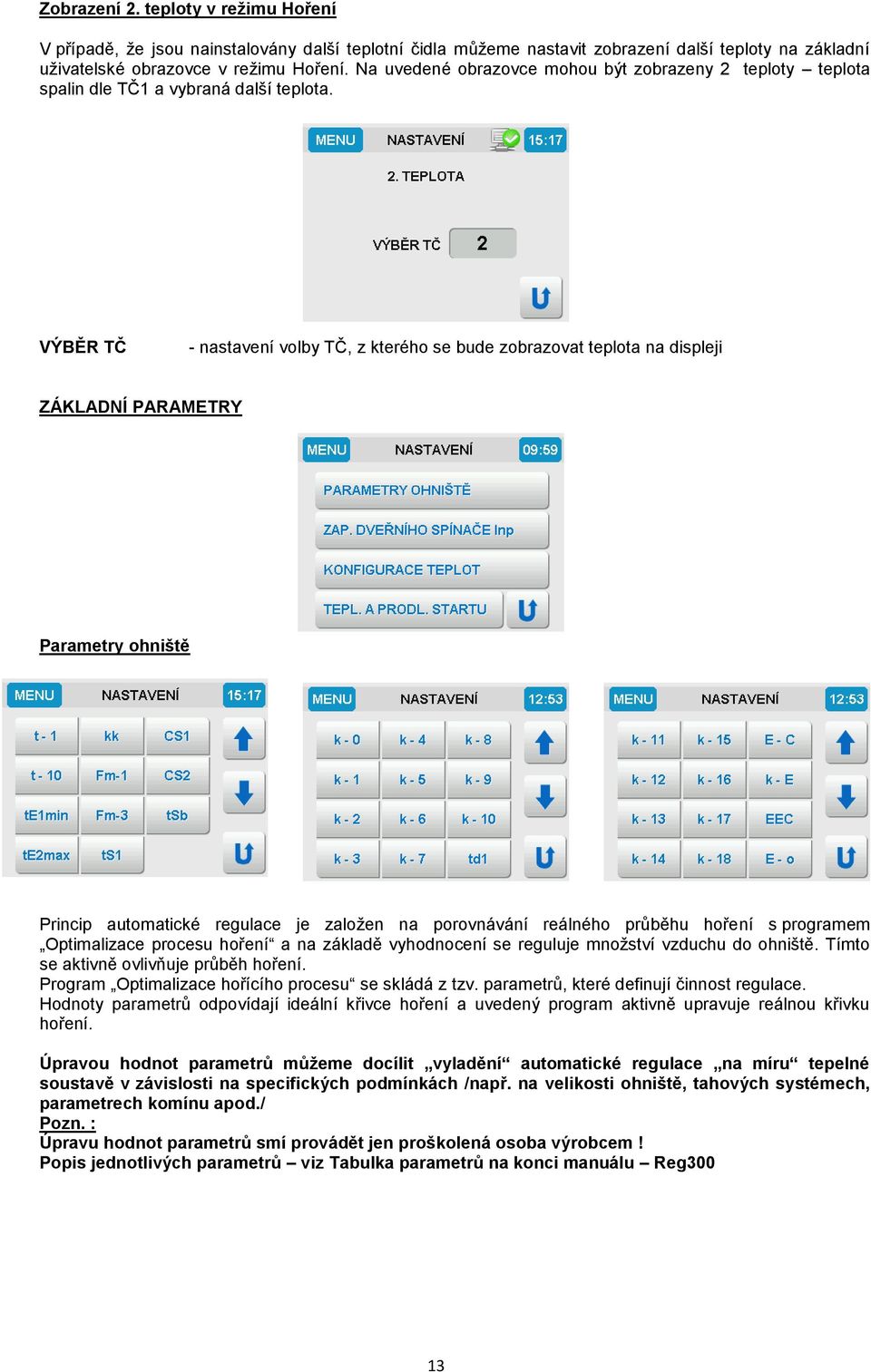

12 8.4 Nastavení 1. obrazovka 2. obrazovka 3. obrazovka Výběr ohniště DLE ČÍS. VLOŽKY Přílohou dodaného setu Automatické regulace Reg300/310 je seznam přednastavených ohnišť krbových a kamnových vložek dle výrobců. Vybranému typu instalované vložky odpovídá hodnota přednastaveného programu. Uvedené číslo zadejte do nastavení a potvrďte. Pozn. : v případě dalších úprav hodnot jednotlivých parametrů použijte nastavení dle parametrů ohniště. DLE TEPLOTY V případě, že není Vámi instalovaný typ ohniště v seznamu přednastavených ohnišť dle výrobce, můžete nastavení provést dle teploty. Tato hodnota odpovídá požadované dosažené maximální teploty v ohništi. Požadovaná hodnota se stanoví dle kamnářského výpočtu pro danou tepelnou sestavu nebo dle hodnot stanovené výrobcem ohniště. Volba instalovaných teplotních čidel - TČ /teplotních čidel/ Obrazovka určena pro kontrolu a/nebo případnou změnu oproti systémovému přednastavení. Aktivace jednotlivých čidel se provádí přímo ve funkci pro serva a relé nebo volbou systému a režimu vytápění. 1, potvrzení instalace TČ OFF - TČ neinstalováno V případě, že instalované TČ nepotvrdíme v uvedeném nastavení, nebude se hodnota daného TČ zobrazovat nebo zpracovávat! 12

13 Zobrazení 2. teploty v režimu Hoření V případě, že jsou nainstalovány další teplotní čidla můžeme nastavit zobrazení další teploty na základní uživatelské obrazovce v režimu Hoření. Na uvedené obrazovce mohou být zobrazeny 2 teploty teplota spalin dle TČ1 a vybraná další teplota. VÝBĚR TČ - nastavení volby TČ, z kterého se bude zobrazovat teplota na displeji ZÁKLADNÍ PARAMETRY Parametry ohniště Princip automatické regulace je založen na porovnávání reálného průběhu hoření s programem Optimalizace procesu hoření a na základě vyhodnocení se reguluje množství vzduchu do ohniště. Tímto se aktivně ovlivňuje průběh hoření. Program Optimalizace hořícího procesu se skládá z tzv. parametrů, které definují činnost regulace. Hodnoty parametrů odpovídají ideální křivce hoření a uvedený program aktivně upravuje reálnou křivku hoření. Úpravou hodnot parametrů můžeme docílit vyladění automatické regulace na míru tepelné soustavě v závislosti na specifických podmínkách /např. na velikosti ohniště, tahových systémech, parametrech komínu apod./ Pozn. : Úpravu hodnot parametrů smí provádět jen proškolená osoba výrobcem! Popis jednotlivých parametrů viz Tabulka parametrů na konci manuálu Reg300 13

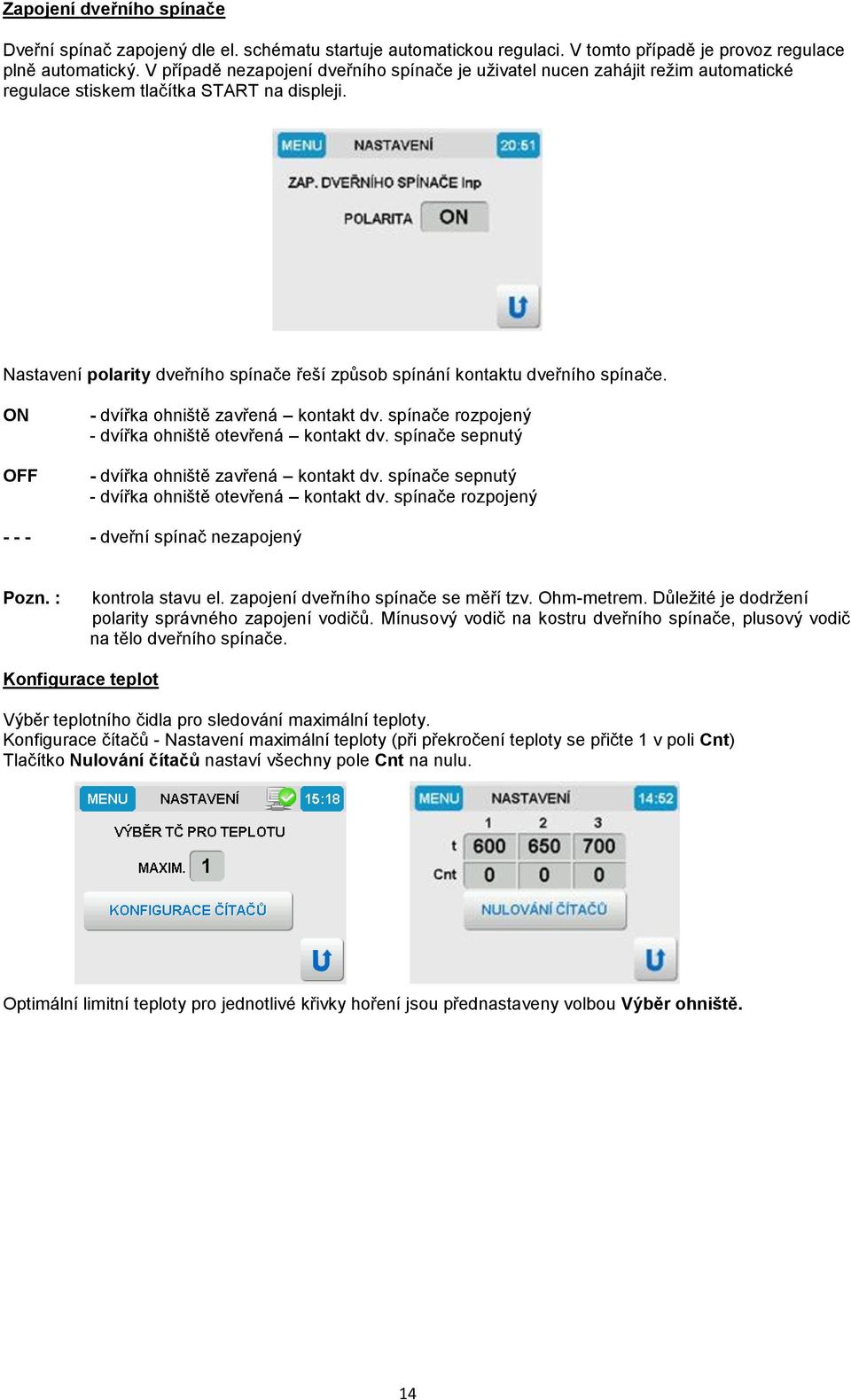

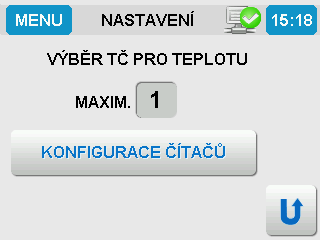

14 Zapojení dveřního spínače Dveřní spínač zapojený dle el. schématu startuje automatickou regulaci. V tomto případě je provoz regulace plně automatický. V případě nezapojení dveřního spínače je uživatel nucen zahájit režim automatické regulace stiskem tlačítka START na displeji. Nastavení polarity dveřního spínače řeší způsob spínání kontaktu dveřního spínače. ON OFF - dvířka ohniště zavřená kontakt dv. spínače rozpojený - dvířka ohniště otevřená kontakt dv. spínače sepnutý - dvířka ohniště zavřená kontakt dv. spínače sepnutý - dvířka ohniště otevřená kontakt dv. spínače rozpojený dveřní spínač nezapojený Pozn. : kontrola stavu el. zapojení dveřního spínače se měří tzv. Ohm-metrem. Důležité je dodržení polarity správného zapojení vodičů. Mínusový vodič na kostru dveřního spínače, plusový vodič na tělo dveřního spínače. Konfigurace teplot Výběr teplotního čidla pro sledování maximální teploty. Konfigurace čítačů - Nastavení maximální teploty (při překročení teploty se přičte 1 v poli Cnt) Tlačítko Nulování čítačů nastaví všechny pole Cnt na nulu. Optimální limitní teploty pro jednotlivé křivky hoření jsou přednastaveny volbou Výběr ohniště. 14

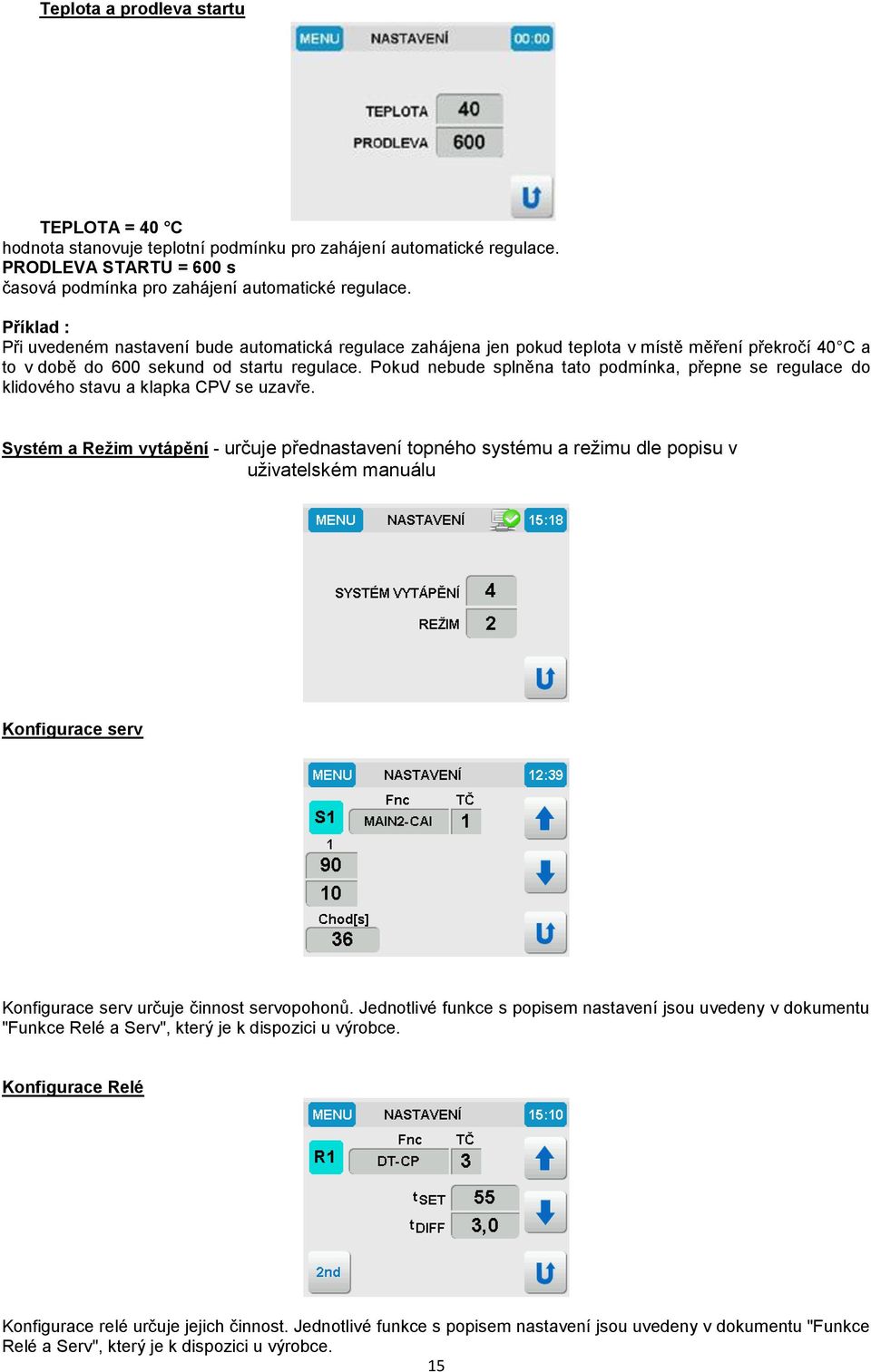

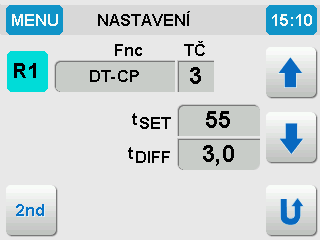

15 Teplota a prodleva startu TEPLOTA = 40 C hodnota stanovuje teplotní podmínku pro zahájení automatické regulace. PRODLEVA STARTU = 600 s časová podmínka pro zahájení automatické regulace. Příklad : Při uvedeném nastavení bude automatická regulace zahájena jen pokud teplota v místě měření překročí 40 C a to v době do 600 sekund od startu regulace. Pokud nebude splněna tato podmínka, přepne se regulace do klidového stavu a klapka CPV se uzavře. Systém a Režim vytápění - určuje přednastavení topného systému a režimu dle popisu v uživatelském manuálu Konfigurace serv Konfigurace serv určuje činnost servopohonů. Jednotlivé funkce s popisem nastavení jsou uvedeny v dokumentu "Funkce Relé a Serv", který je k dispozici u výrobce. Konfigurace Relé Konfigurace relé určuje jejich činnost. Jednotlivé funkce s popisem nastavení jsou uvedeny v dokumentu "Funkce Relé a Serv", který je k dispozici u výrobce. 15

16 Test systému Test umožňuje zjistit funkčnost komponentů nainstalovaných servopohonů a výstupních relé. Stiskem na testovaný komponent se změní hodnota nebo stav na opačný. Výpis nastavení Kompletní zobrazení nastavených funkcí a instalovaných čidel na společné obrazovce! Heslo V případě požadavku můžeme změnit distribuční heslo v rozmezí Pozn. : v případě zapomenutí hesla kontaktujte výrobce! Tovární nastavení Tovární nastavení uvede řídící jednotku do základního nastavení, ve kterém zůstávají instalovány pouze čidlo teploty spalin, servopohon pro klapku a ve výběru ohniště nastaven program č1. Veškerá předchozí nastavení jsou vymazána. 16

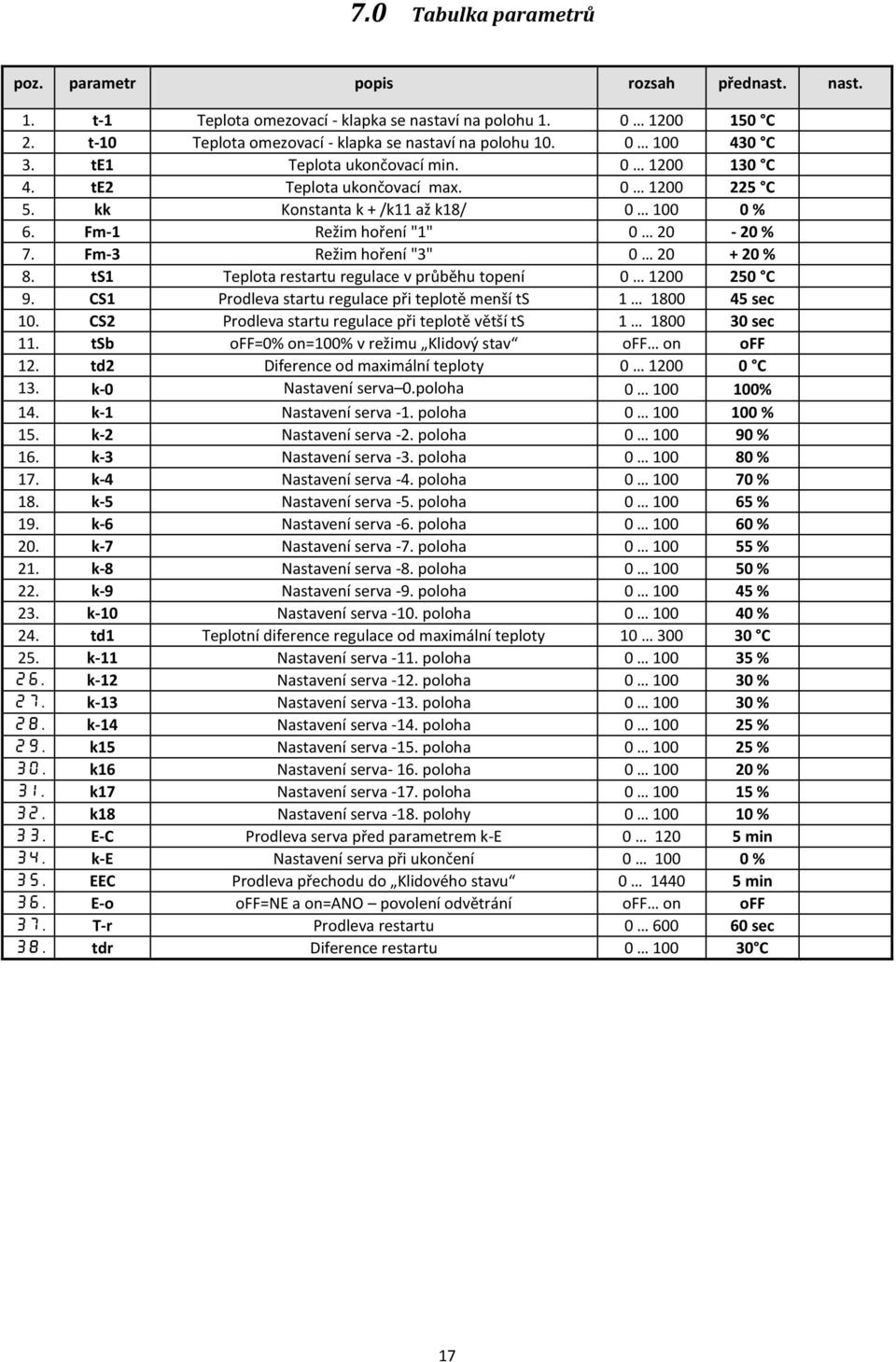

17 7.0 Tabulka parametrů poz. parametr popis rozsah přednast. nast. 1. t-1 Teplota omezovací - klapka se nastaví na polohu C 2. t-10 Teplota omezovací - klapka se nastaví na polohu C 3. te1 Teplota ukončovací min C 4. te2 Teplota ukončovací max C 5. kk Konstanta k + /k11 až k18/ % 6. Fm-1 Režim hoření "1" % 7. Fm-3 Režim hoření "3" % 8. ts1 Teplota restartu regulace v průběhu topení C 9. CS1 Prodleva startu regulace při teplotě menší ts sec 10. CS2 Prodleva startu regulace při teplotě větší ts sec 11. tsb off=0% on=100% v režimu Klidový stav off on off 12. td2 Diference od maximální teploty C 13. k-0 Nastavení serva 0.poloha % 14. k-1 Nastavení serva -1. poloha % 15. k-2 Nastavení serva -2. poloha % 16. k-3 Nastavení serva -3. poloha % 17. k-4 Nastavení serva -4. poloha % 18. k-5 Nastavení serva -5. poloha % 19. k-6 Nastavení serva -6. poloha % 20. k-7 Nastavení serva -7. poloha % 21. k-8 Nastavení serva -8. poloha % 22. k-9 Nastavení serva -9. poloha % 23. k-10 Nastavení serva -10. poloha % 24. td1 Teplotní diference regulace od maximální teploty C 25. k-11 Nastavení serva -11. poloha % 26. k-12 Nastavení serva -12. poloha % 27. k-13 Nastavení serva -13. poloha % 28. k-14 Nastavení serva -14. poloha % 29. k15 Nastavení serva -15. poloha % 30. k16 Nastavení serva- 16. poloha % 31. k17 Nastavení serva -17. poloha % 32. k18 Nastavení serva -18. polohy % 33. E-C Prodleva serva před parametrem k-e min 34. k-e Nastavení serva při ukončení % 35. EEC Prodleva přechodu do Klidového stavu min 36. E-o off=ne a on=ano povolení odvětrání off on off 37. T-r Prodleva restartu sec 38. tdr Diference restartu C 17
