CENÍK AUTOMATICKÉ REGULACE HOŘENÍ PRO KRBY A KAMNA

Transkript

1 Inteligentní regulace tepla CENÍK AUTOMATICKÉ REGULACE HOŘENÍ PRO KRBY A KAMNA 2017 Platnost od Ceny jsou uvedeny pro koncového uživatele bez DPH 21 % a nezahrnují cenu za dopravu.

2 Obsah základní sady automatické regulace hoření Regulace hoření Reg070 El. řídící jednotka s ovládacím tlačítkovým panelem a podomítkovou krabičkou Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C 4 m standard do 55 C /el. jednotka ovládací panel/ Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 Napájecí adaptér do zásuvky Servisní a uživatelský manuál se záručním listem Prodejní krabice Regulace hoření RegSE El. řídící jednotka s instalační krabicí Panel/kachle zobrazující činnost regulace Možnost výběru teplotně izolační krabičky Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C /servo/ Startovací tlačítko Timpex 3 m silikon do 180 C /el. jednotka indikační jednotka/ Napájecí adaptér do zásuvky Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 Manuály se záručním listem, prodejní krabice Regulace hoření Reg100/110/ El. řídící jednotka s panelem, redukčním rámečkem a podomítkovou krabičkou Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 Servisní a uživatelský manuál se záručním listem Prodejní krabice Regulace hoření Reg150 El. řídící jednotka s instalační krabicí Bezdrátový display Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 2x napájecí adaptér do zásuvky Servisní a uživatelský manuál se záručním listem Prodejní krabice Regulace hoření Reg250 El. řídící jednotka s instalační krabicí Display s panelem, redukčním rámečkem a podomítkovou krabičkou Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C UTP 5 m do 55 C /el. jednotka display/ Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 Servisní a uživatelský manuál se záručním listem Prodejní krabice Regulace hoření Reg300/EQ El. řídící jednotka s instalační krabicí Display s panelem a podomítkovou krabičkou Klapka EPV /pozink/ ø mm Servopohon Timpex standard CM24 4 m standard do 55 C UTP 5 m do 55 C /el. jednotka display/ Teplotní čidlo spalin "K" C 2,5 m/ 4 m Šroubení M10/M12 Napájecí adaptér do zásuvky (pouze u Reg300) Servisní a uživatelský manuál se záručním listem Prodejní krabice

3 Volitelné příslušenství k sadě automatické regulace hoření Reg070 Reg100/ Reg110 RegSE Reg150 Reg200/ Reg220 Reg230 Reg250 Reg300 RegEQ Dveřní spínač a propojovací kabely, teplotní čidlo spalin "K" C speciál Objímka pro kouřovod, keramické pouzdro, klapka EPV nerez Silikonový propojovací kabel 180 C Dveřní spínač a propojovací kabely, teplotní čidlo spalin "K" C speciál Servopohon s vratnou pružinou TF24-MFT Objímka pro kouřovod, keramické pouzdro Klapka EPV nerez, silikonový propojovací kabel 180 C Dveřní spínač a propojovací kabely, teplotní čidlo spalin "K" C speciál Servopohon s vratnou pružinou TF24-3 Objímka pro kouřovod, keramické pouzdro Klapka EPV nerez, silikonový propojovací kabel 180 C Dveřní spínač a propojovací kabely Teplotní čidlo spalin "K" C speciál Servopohon s vratnou pružinou TF24-3 Klapka EPV nerez, keramické pouzdro, objímka pro kouřovod Silikonový propojovací kabel 180 C Interiérové teplotní čidlo Dveřní spínač a propojovací kabely 2. teplotní čidlo typu "K" - spalinové "K" C speciál/ standard - do teplovodního výměníku "K" trubičkové/ "K" ½" 2. servopohon standard Timpex CM24/ s vratnou pružinou TF24-MFT Silikonový propojovací kabel 180 C 2. klapka EPV nerez/pozink v.1 nebo v.2 Objímka pro kouřovod, keramické pouzdro,... Dveřní spínač a propojovací kabely 2. teplotní čidlo typu "Pt1000" - interiérové "Pt1000" - do teplovodního výměníku trubičkové nebo ½" "Pt1000" 2. servopohon standard Timpex CM24/ s vratnou pružinou TF24-MFT Silikonový propojovací kabel 180 C 2. klapka EPV nerez/pozink v.1 nebo v.2 Objímka pro kouřovod, keramické pouzdro,... Dveřní spínač a propojovací kabely 2. teplotní čidlo typu "K" - spalinové "K" C speciál/ standard - do teplovodního výměníku "K" trubičkové/ "K" ½" 4 x nízkoteplotní čidlo do teplovodního výměníku/ akumulační nádrže "PTC" 110 C Lakovaná jímka ½" pro nízkoteplotní čidlo "PTC" /pro instalaci do teplovodního výměníku/ servopohon s vratnou pružinou TF24-3 nebo standardní CM24 Timpex Objímka pro kouřovod, keramické pouzdro, propojovací kabely, SD karta,... Dveřní spínač a propojovací kabely 2. a 3. teplotní čidlo typu "K" - spalinové "K" C speciál/ standard - do teplovodního výměníku "K" trubičkové/ "K" ½" 3 x nízkoteplotní čidlo typu "Pt1000" - do teplovodního výměníku "Pt1000" ½" - do akumulační nádrže "Pt1000" trubičkové 180 C - do akumulační nádrže "Pt1000" trubičkové 350 C - interiérové, exteriérové, příložné,... Lakovaná jímka ½" pro nízkoteplotní čidlo "Pt1000" trubičkové/pro instalaci do teplovodního výměníku/ servopohon s vratnou pružinou TF24-MFT nebo standardní CM24 Timpex Keramické pouzdro, objímka pro kouřovod, SD karta,... Dveřní spínač a propojovací kabely 2. teplotní čidlo typu "K" - spalinové "K" C speciál/ standard - do teplovodního výměníku "K" trubičkové/ "K" ½" 5 x nízkoteplotní čidlo typu "Pt1000" - do teplovodního výměníku "Pt1000" ½" - do akumulační nádrže "Pt1000" trubičkové 180 C - do akumulační nádrže "Pt1000" trubičkové 350 C - interiérové, exteriérové, příložné,... Lakovaná jímka ½" pro nízkoteplotní čidlo "Pt1000" trubičkové/pro instalaci do teplovodního výměníku/ servopohon s vratnou pružinou TF24-MFT nebo standardní CM24 Timpex Keramické pouzdro, objímka pro kouřovod, SD karta, servopohony pro ovládání vody, ventily, Wi-Fi modul,...

4 REGULACE HOŘENÍ Automatická regulace hoření Reg010 Určeno pro regulaci hoření /neobsahuje ovládací relé pro externí zařízení/ Regulace hoření probíhá na základě nastaveného časového průběhu hoření Sestava neobsahuje teplotní čidlo spalin Automatický start regulace hoření pomocí dveřního spínače /magnetický, mechanický/ Regulace hoření + 1x servopohon Výstup pro 1 standardní servopohon /klapka EPV/ Obsah základního setu: El. řídící jednotka s ovládacím tlačítkovým panelem, klapka EPV /pozink/ ø mm, servopohon Timpex standard CM24, propojovací kabel 4 m standard do 55 C /el. jednotka ovládací panel/, napájecí adaptér do zásuvky, manuál, prodejní krabice. Dveřní spínač a propojovací kabel je nutné v případě zájmu doobjednat zvlášť. Ø 100 mm Ø 120 mm Ø 150 mm Typ/ barva ovládacího panelu Ovládací prvek Bílá obj. č. Hnědá obj.č. Ovládací panel tlačítkový Kč Ovládací panel Reg Kč Ovládací panel tlačítkový Kč Ovládací panel Reg Kč Ovládací panel tlačítkový Kč Ovládací panel Reg Kč Automatická regulace hoření Reg070 Určeno pro regulaci hoření /neobsahuje ovládací relé pro externí zařízení/ Automatický start regulace hoření pomocí dveřního spínače /magnetický, mechanický/ Zvuková signalizace přiložení paliva Regulace hoření + 1x servopohon, 1x měřená teplota Vstup pro 1 teplotní čidlo /1x vysoká teplota typ "K"/ Výstup pro 1 standardní servopohon /klapka EPV/ Zvuková signalizace Teplotní čidlo spalin Objednávkové číslo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

5 REGULACE HOŘENÍ Automatická regulace hoření Reg100/Reg110 Určeno pro regulaci hoření /neobsahuje ovládací relé pro externí zařízení/ Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Volba režimu hoření, manuální režim regulace Zvuková signalizace přiložení paliva Regulace hoření + 1x servopohon, 1x měřená teplota Vstup pro 1 teplotní čidlo /1x vysoká teplota typ "K"/ Výstup pro 1 servopohon /klapka EPV/ Zvuková signalizace Základní set automatické regulace hoření Reg100 Teplotní čidlo spalin Objednávkové číslo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Základní set automatické regulace hoření Reg110 Teplotní čidlo spalin Barva čelního panelu Bílé sklo Černé sklo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

6 REGULACE HOŘENÍ Automatická regulace hoření RegSE Určeno pro regulaci hoření /neobsahuje ovládací relé pro externí zařízení/ Nastavení regulace hoření se provádí automaticky díky samoučícímu programu, který průběžně nastavuje optimální režim hoření pro dané topeniště Zvuková signalizace přiložení paliva, volba režimu hoření Automatický start regulace hoření pomocí dveřního spínače /magnetický, mechanický/ Centrální jednotka Regulace hoření + 1x servopohon, 1x měřená teplota Vstup pro 1 teplotní čidlo /1x vysoká teplota typ "K"/ Výstup pro 1 servopohon /klapka EPV/ PRVNÍ REGULACE HOŘENÍ, KDE PANEL MŮŽE TVOŘIT KACHEL! Panelová jednotka přepínače Úprava komínového tahu nízký normal vysoký Posun dohořívání plus normal mínus Zap/vyp zvukové signalizace Krb/kamna Zvuková signalizace Základní set automatické regulace hoření RegSE /kachel/ Kachel se symbolem plamene včetně glazury objednávejte zvlášť u firmy Hein Set obsahuje izolační krabici pro umístění do obestavby Rozměr kachle 22 x 22 cm Teplotní čidlo spalin Objednávkové číslo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Základní set automatické regulace hoření RegSE /panel/ Možnost výběru nerezového nebo černě matného panelu Možnost výběru setu s teplotně izolační krabicí pro umístění do obestavby Instalace panelu je možná do obestavby topeniště /tepelně namáhaného prostoru/ nebo do studeného prostoru na stěnu Rozměr panelu 9 x 9 cm /el. jednotka servopohon/ Instalační krabička Tepelně izolační Standardní podomítková Tepelně izolační Standardní podomítková Tepelně izolační Standardní podomítková Teplotní čidlo spalin Barva čelního panelu a obj. č. Nerez Černě matná Cena bez DPH 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

7 REGULACE HOŘENÍ Automatická regulace hoření Reg150 Určeno pro regulaci hoření s možností regulace na základě požadované interiérové teplotě Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Nastavení regulace hoření se provádí automaticky díky samoučícímu programu, který průběžně nastavuje optimální režim hoření pro dané topeniště Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 1x servopohon, 2x měřená teplota Vstup pro 2 teplotní čidla /1x vysoká teplota typ "K", 1x interiérová teplota typ Pt1000 Reg150/ Bezdrátová komunikace mezi centrální jednotkou a displejem Displej má stálé napájení 24 V Výstup pro 1 servopohon /klapka EPV/ Zvuková signalizace Základní set automatické regulace hoření Reg150 Teplotní čidlo spalin Barva a obj. číslo čelního panelu Zelená Grafitová Bílá 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Základní set automatické regulace hoření Reg150 /dekor dřeva/ Teplotní čidlo spalin Objednávkové číslo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

8 REGULACE HOŘENÍ + VODA Automatická regulace hoření Reg200/220 Určeno pro regulaci hoření s možností základní regulace teplovodního vytápění Možnost ovládání by-passové spalinové klapky Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 1x relátko, 2x servopohon, 2x měřená teplota Vstup pro 2 teplotní čidla typu "K" /vysoká i nízká teplota/ Výstupní beznapěťové relé umožňující ovládání jednoho externího zařízení /oběhové čerpadlo, digestoř,.../ Výstup pro 2 servopohony /klapka EPV, by-pass, uzavírací ventil, / Zvuková signalizace Základní set automatické regulace hoření Reg200 Teplotní čidlo spalin Objednávkové číslo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Základní set automatické regulace hoření Reg220 Teplotní čidlo spalin Barva čelního panelu Bílá obj. č. Černá obj. č. 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

9 REGULACE HOŘENÍ + VODA Automatická regulace hoření Reg230 Určeno pro regulaci hoření dle interiérové teploty Možnost ovládání by-passové spalinové klapky Možnost základní regulace teplovodního vytápění Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 1x relátko, 2x servopohon, 2x měřená teplota Vstup pro 1 teplotní čidlo typu "K" /vysoká teplota/ a 1 teplotní čidlo typu Pt1000 /nízká teplota/ Výstupní beznapěťové relé umožňující ovládání jednoho externího zařízení /OČ, digestoř,.../ Výstup pro 2 servopohony /klapka EPV, by-pass, uzavírací ventil, / Zvuková signalizace Teplotní čidlo spalin Barva čelního panelu Bílá obj. č. Černá obj. č. 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Automatická regulace hoření Reg250 Určeno pro regulaci hoření s možností ovládání akumulačního nebo teplovodního vytápění Možnost ovládání by-passové spalinové klapky Možnost regulace teplovodního vytápění s ovládáním nabíjení AKU nádrže Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 2x relátko, 2x servopohon, 6x měřená teplota Vstup pro 2 teplotní čidla typu "K" /vysoká teplota i nízká teplota/ Vstup pro 4 teplotní čidla typu PTC /nízká teplota/ 2 výstupní relé /1x napěťové, 1x beznapěťové/ umožňující ovládání dvou externích zařízení Výstup pro 2 servopohony /klapka EPV, by-pass, uzavírací ventil, / Vstup pro napájení ze záložního zdroje v případě výpadku el. proudu Zvuková signalizace, možnost vložení SD karty Teplotní čidlo spalin Barva čelního panelu Bílá obj. č. Černá obj. č. 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč

10 REGULACE HOŘENÍ + VODA Automatická regulace hoření Reg300 Určeno pro regulaci hoření s možností ovládání akumulačního nebo teplovodního vytápění Možnost ovládání by-passové spalinové klapky Možnost regulace teplovodního vytápění s ovládáním nabíjení AKU nádrže Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 4x relátko, 4x servopohon, 6x měřená teplota Vstup pro 3 teplotní čidla typu "K" /vysoká teplota i nízká teplota/ Vstup pro 3 teplotní čidla typu Pt1000 /nízká teplota/ 4 výstupní beznapěťové relé umožňují ovládání čtyř externích zařízení /oběhové čerpadlo, digestoř,.../ Výstup pro 4 servopohony /klapka EPV, by-pass, uzavírací ventil, / Vstup pro napájení ze záložního zdroje v případě výpadku el. proudu Zvuková signalizace, možnost vložení SD karty Základní set automatické regulace hoření Reg300 Teplotní čidlo spalin Objednávkové číslo Rádius Nerez Bílé plexi Černé plexi 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Vysvětlivky: R rádius, N nerez, BP bílé plexi, ČP černé plexi Základní set automatické regulace hoření Reg300 /skleněný čelní panel/ Teplotní čidlo spalin Barva čelního panelu Bílé sklo Černé sklo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Vysvětlivky: BS bílé sklo, ČP černé sklo

11 REGULACE HOŘENÍ + VODA Automatická regulace hoření RegEQ Určeno pro regulaci hoření s možností komplexního teplovodního vytápění RD Možnost ovládání by-passové spalinové klapky Možnost regulace teplovodního vytápění s ovládáním nabíjení AKU nádrže Nastavení regulace na základě týdenního termostatu Možnost ekvitermní regulace vytápění Automatický start regulace hoření pomocí dveřního spínače /softwarový, magnetický, mechanický/ Zvuková signalizace přiložení paliva, volba režimu hoření, manuální režim regulace Regulace hoření + 4x relátko, 4x servopohon, 7x měřená teplota Vstup pro 2 teplotní čidla typu "K" /vysoká teplota i nízká teplota/ Vstup pro 5 teplotních čidel typu Pt1000 /nízká teplota/ 4 výstupní beznapěťové relé umožňují ovládání čtyř externích zařízení /oběhové čerpadlo, digestoř,.../ Výstup pro 4 servopohony /klapka EPV, by-pass, uzavírací ventil, / Vstup pro napájení ze záložního zdroje v případě výpadku el. proudu Zvuková signalizace, možnost vložení SD karty Základní set automatické regulace hoření RegEQ Teplotní čidlo spalin Objednávkové číslo Rádius Nerez Bílé plexi Černé plexi 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Vysvětlivky: R rádius, N nerez, BP bílé plexi, ČP černé plexi Základní set automatické regulace hoření RegEQ /skleněný čelní panel/ Teplotní čidlo spalin Barva čelního panelu Bílé sklo Černé sklo 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč 2,5 m Kč 4,0 m Kč Vysvětlivky: BS bílé sklo, ČP černé sklo

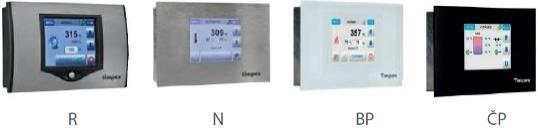

12 EL. ŘÍDÍCÍ JEDNOTKY I KOMPONENTY Samostatné elektronické řídící jednotky Název Typ panelu Provedení panelu Objednávkové číslo El. řídící jednotka Reg100 Nerez Kč El. řídící jednotka Reg110 Sklo Bílá Kč Černá Kč Nerez S tepelně izolační krabičkou Kč S podomítkovou krabičkou Kč El. řídící jednotka RegSE S tepelně izolační krabičkou Kč Černě matná S podomítkovou krabičkou Kč Kachle S tepelně izolační krabičkou Kč Zelená Kč El. řídící jednotka Reg150 Plast Grafitová Kč Bílá Kč Dekor dřeva Kč El. řídící jednotka Reg200 Nerez Kč El. řídící jednotka Reg220 Sklo Bílá Kč Černá Kč El. řídící jednotka Reg230 Sklo Bílá Kč Černá Kč El. řídící jednotka Reg250 Sklo Bílá Kč Černá Kč Rádius Kč Nerez Kč El. řídící jednotka Reg300 Plexi Bílá Kč Černá Kč Sklo Bílá Kč Černá Kč Rádius Kč Nerez Kč El. řídící jednotka RegEQ Plexi Bílá Kč Černá Kč Sklo Bílá Kč Černá Kč Obsah samostatné řídící jednotky RegSE Elektronická řídící jednotka s instalační krabicí Indikační panel s izolační/podomítkovou krabičkou U výběru kachlové varianty pouze izolační krabička 2-pin silikon do 180 C 3 m Startovací tlačítko Timpex Napájecí adaptér do zásuvky Obsah samostatné řídící jednotky Reg300 Elektronická řídící jednotka s instalační krabicí Display s panelem a podomítkovou krabičkou Napájecí adaptér do zásuvky UTP /el. jednotka - display/ 5 m Obsah samostatných řídících jednotek Reg100/110/ Elektronická řídící jednotka s čelním panelem Podomítková krabička s redukčním rámečkem Obsah samostatné řídící jednotky Reg150 Elektronická řídící jednotka s instalační krabicí Bezdrátový display s panelem 2x napájecí adaptér do zásuvky Obsah samostatných řídících jednotek Reg250/EQ Elektronická řídící jednotka s instalační krabicí Display s panelem a podomítkovou krabičkou /u Reg250 i s redukčním rámečkem/ UTP /el. jednotka - display/ 5 m Propojovací komunikační kabel /el. jednotka - display/ Název Délka Pro typ regulace Objednávkové číslo UTP 5 m do 55 C 250, 300, EQ Kč UTP 10 m do 55 C 250, 300, EQ Kč

13 KLAPKY & SERVOPOHONY KOMPONENTY I Klapky externího přívodu vzduchu Průměr Typ klapky EPV Materiál Obj. č. ø 100 mm ø 120 mm ø 150 mm ø 180 mm ø 200 mm V.1 pro servopohon standard Pozink Kč Nerez Kč V.2 pro servopohon s vratnou pružinou Pozink Kč Nerez Kč V.1 pro servopohon standard Pozink Kč Nerez Kč V.2 pro servopohon s vratnou pružinou Pozink Kč Nerez Kč V.1 pro servopohon standard Pozink Kč Nerez Kč V.2 pro servopohon s vratnou pružinou Pozink Kč Nerez Kč V.1 pro servopohon standard Pozink Kč V.2 pro servopohon s vratnou pružinou Pozink Kč V.1 pro servopohon standard Pozink Kč V.2 pro servopohon s vratnou pružinou Pozink Kč Typ V.1 pro servo standard /pozink/ Typ V.2 pro servo se zpětnou pružinou /nerez/ Servopohony pro klapky EPV Typ servopohonu Pro typ regulace Kroutící moment Označení Obj. č. Cena bez DPH Standard 010, 070, 100, 110, SE, 150, , 250, 300, EQ 2 Nm Timpex CM Kč Se zpětnou pružinou SE, 150, Nm Belimo TF Kč 100, 110, , 300, EQ 2 Nm Belimo TF24-MFT Kč Servopohony pro zatápěcí klapky Cena bez Typ servopohonu Pro typ regulace Kroutící moment Označení Obj. č. DPH , 250, 300, EQ 5 Nm Belimo LM24A Kč Standard , 300, EQ 5 Nm Belimo LM24A-SR Kč Se zpětnou pružinou Nm Belimo LF Kč y k servopohonům Typ kabelu Teplotní odolnost Pro typ regulace Obj. č. Pro servopohon standard, délka 4 m Pro servopohon se zpětnou pružinou, délka 4 m Silikon do 180 C Standard do 55 C Silikon do 180 C Standard do 55 C Prodloužení kabelu silikon 1 m/100 Kč bez DPH. Prodloužení kabelu standard 1 m/25 Kč bez DPH. 100, 110, , 300, EQ Kč 070, SE, 150, Kč 100, 110, , 300, EQ Kč 070, SE, 150, Kč 100, 110, , 300, EQ Kč SE, 150, Kč 100, 110, , 300, EQ Kč SE, 150, Kč

14 SERVOPOHONY - VODA I KOMPONENTY Servopohony pro ovládání vody Typ servopohonu Označení Kroutící moment Pro typ regulace Obj. č. Směšovací Uzavírací Servopohon ESBE ARA659, 2-10 V, 24 V 6 Nm RegEQ Kč Servopohon Belimo HT24-SR-T, 2-10 V 10 Nm RegEQ Kč Servopohon Belimo LR24A - 3 bodové 5 Nm RegEQ Kč Servopohon Belimo LR24A-SR, 2-10 V 5 Nm RegEQ Kč Servopohon Belimo TR24-3 bodové 5 Nm RegEQ Kč Servopohon Belimo TR Nm RegEQ Na dotaz y k servopohonům /pro ovládání vody/ Typ kabelu Teplotní odolnost Pro typ servopohonu Obj. č. Pro servopohon ESBE, délka 4 m Standard do 55 C ESBE Ara E 245 Kč E Ventily k servopohonům /pro ovládání vody/ Typ ventilu Označení Provedení Pro typ regulace Obj. č. 3- cestné /směšovací/ 2- cestné /uzavírací/ Ventil ESBE VRG131 3/4" RegEQ Kč Ventil ESBE VRG131 1" RegEQ Kč Ventil BELIMO R3020 3/4" RegEQ Na dotaz Ventil BELIMO R3025 1" RegEQ Kč Elektroventil ESBE ZV2 1" RegEQ Kč Ventil Belimo R2020 3/4" RegEQ Na dotaz Ventil Belimo R2025 1" RegEQ Kč 3- cestné /přepínací/ Elektroventil ESBE VZB161/2 3/4" RegEQ Kč Redukce Belimo - ESBE, HT24 - VRG131 - RegEQ Kč Záložní zdroj Název Pro typ regulace Integrovaná baterie Obj. č. Záložní zdroj TIM Z3 Reg250, Reg300, RegEQ 40 Ah Kč Záložní zdroj TIM Z2 Reg250, Reg300, RegEQ Není součástí Kč y mezi záložní zdroj a baterii Pro záložní zdroj TIM Z Kč

15 TEPLOTNÍ ČIDLA KOMPONENTY I Vysokoteplotní čidla spalin Délka čidla/ vodiče Celková délka Typ teplotního čidla Obj. č. 1 m do C + 1,5 m silikon do 180 C 2,5 m Termočlánek "K" Kč 1 m do C + 3 m silikon do 180 C 4,0 m Termočlánek "K" Kč 1,5 m do C + 2,5 m silikon do 180 C 4,0 m Termočlánek "K" Kč Prodloužení kabelu vysokoteplotního čidla spalin je možné pouze kompenzačním vedením typu "K" Termočlánek. Příslušenství k vysokoteplotním čidlům spalin Název Provedení Teplotní odolnost Obj. č. Šroubení pro teplotní čidlo spalin M10/M C Kč Keramické pouzdro C Kč Nerezová objímka na kouřovod s maticí M12 ø 180 mm 650 C Kč Nerezová objímka na kouřovod s maticí M12 ø 200 mm 650 C Kč Keramické pouzdro doporučujeme použít v případě dosahování vyšších spalinových teplot nebo v případě častějšího spalování dubového dříví, které díky svým tříslovinám působí agresivně na kovové části. Při objednání sady regulace hoření s keramickým pouzdrem nebude zasláno šroubení. Nízkoteplotní čidla Pro typ regulace Název nízkoteplotního čidla Určení Maximální teplota měření Typ teplotního čidla Délka čidla Obj. č. Cena bez DPH Reg250 Reg200, 220, 250, 300, EQ Trubičkový TV, AKU 110 C PTC 3,0 m Kč Příložný C PTC 3,0 m Kč Trubičkový TV, AKU 180 C Termočlánek "K" 2,5 m Kč Do vody s 1/2" závitem TV 180 C Termočlánek "K" 2,0 m Kč Trubičkový TV, AKU 350 C Pt1000 3,0 m Kč Trubičkový TV, AKU 180 C Pt1000 4,0 m Kč Reg230, 300, EQ Do vody s 1/2" závitem TV 180 C Pt1000 2,0 m Kč Příložný C Pt1000 2,0 m Kč Exteriérový - 55 C Pt Kč Interiérový - 55 C Pt Kč Reg150 Interiérový - 55 C Pt Kč Prodloužení kabelu nízkoteplotního čidla typu "K" je možné pouze kompenzačním vedením typu "K" Termočlánek

16 TEPLOTNÍ ČIDLA I KOMPONENTY Příslušenství k nízkoteplotním čidlům Název Obj. č. Jímka lakovaná 1/2", 65 mm Kč Ochranná nerez trubička Ø 6x60 mm /vnější Ø 8 mm/ Kč Prodlužovací vedení k teplotním čidlům Název Délka vedení Pro typ teplotního čidla Obj. č. Kompenzační vedení pro termočlánek typ "K" Prodlužovací vedení P1000 1,0 m Termočlánek "K" Kč 2,0 m Termočlánek "K" Kč 4,0 m Termočlánek "K" Kč 6,0 m Termočlánek "K" Kč 1,0 m Pt1000, PTC Kč 4,0 m Pt1000, PTC Kč 8,0 m Pt1000, PTC Kč 12 m Pt1000, PTC Kč Teplotní simulátory Typ Název Obj. č. Jednoduchý Dvojitý Simulátor teploty termočlánek "K" Kč Simulátor teploty Pt Kč Simulátor teploty 2x termočlánek "K" Kč Simulátor teploty 2x Pt Kč Příslušenství pro Reg250, Reg300, RegEQ Název Pro regulaci Obj. č. WIFI 3 RegEQ Kč WIFI anténa DPS RegEQ Kč WIFI anténa pendrek + redukce RegEQ Kč SD karta 2 GB Reg250, 300, EQ Kč Instalační a podomítkové krabice Název Pro typ regulace Rozměr (mm) Obj. č. Krabice instalační Reg x 180 x Kč Krabice instalační Reg x 140 x Kč Krabice instalační RegEQ 250 x 180 x Kč Podomítková krabička plechová Reg300, EQ 134 x 85 x Kč Podomítková krabička Timpex Reg100, 110, x 86 x Kč Podomítková krabička Timpex mělká Reg x 86 x Kč Rámeček redukční Timpex bílá Reg100, 110, , x 90 x Kč Rámeček redukční Timpex černá Reg100, 110, , x 90 x Kč

17 DVEŘNÍ SPÍNAČE KOMPONENTY I Dveřní spínače Název Obj. č. Mechanický dveřní spínač /DS/ Kč Magnetický dveřní spínač /MDST/ Kč y k mechanickému dveřnímu spínači Délka kabelu Teplotní odolnost kabelu Pro typ regulace Obj. č. 3 m 4 m Silikon do 180 C Standard do 55 C Silikon do 180 C Standard do 55 C 1 m + 3 m Skelný oplet do 350 C + silikon do 180 C Prodloužení kabelu silikon 1 m/100 Kč bez DPH. Prodloužení kabelu standard 1 m/25 Kč bez DPH. 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč y k magnetickému dveřnímu spínači Délka kabelu Teplotní odolnost kabelu Pro typ regulace Obj. č. 4 m Prodloužení kabelu silikon 1 m/100 Kč bez DPH. Prodloužení kabelu standard 1 m/25 Kč bez DPH. Silikon do 180 C Standard do 55 C 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč 010, 070, SE, 150, Kč 100, 110, , 300, EQ Kč Startovací tlačítko Timpex Název Obj. č. Startovací tlačítko Timpex Kč Mechanické prvky pro akumulační stavby Název Obj. č. Kloub ke spojení hřídele jednoduchý Kč Kloub ke spojení hřídele dvojitý Kč Bowden 15 cm Kč Hřídel propojovací, délka 20 cm Kč Hřídel propojovací, délka 50 cm Kč Držák servopohonu Timpex CM Kč

18 Kontakt Timpex spol. s r. o. Dukelská Hanušovice Česká republika IČ: DIČ: CZ info@timpex.cz Objednávky Ondřej Hamala mobil: hamala@timpex.cz objednavky@timpex.cz Lubomír Niče ONLINE SHOP /po přihlášení/ mobil: nice@timpex.cz Technická podpora Kamil Dittrich mobil: dittrich@timpex.cz INSTALAČNÍ VIDEA /po přihlášení/
