Automatická regulace hoření Reg EQ Servisní manuál

Transkript

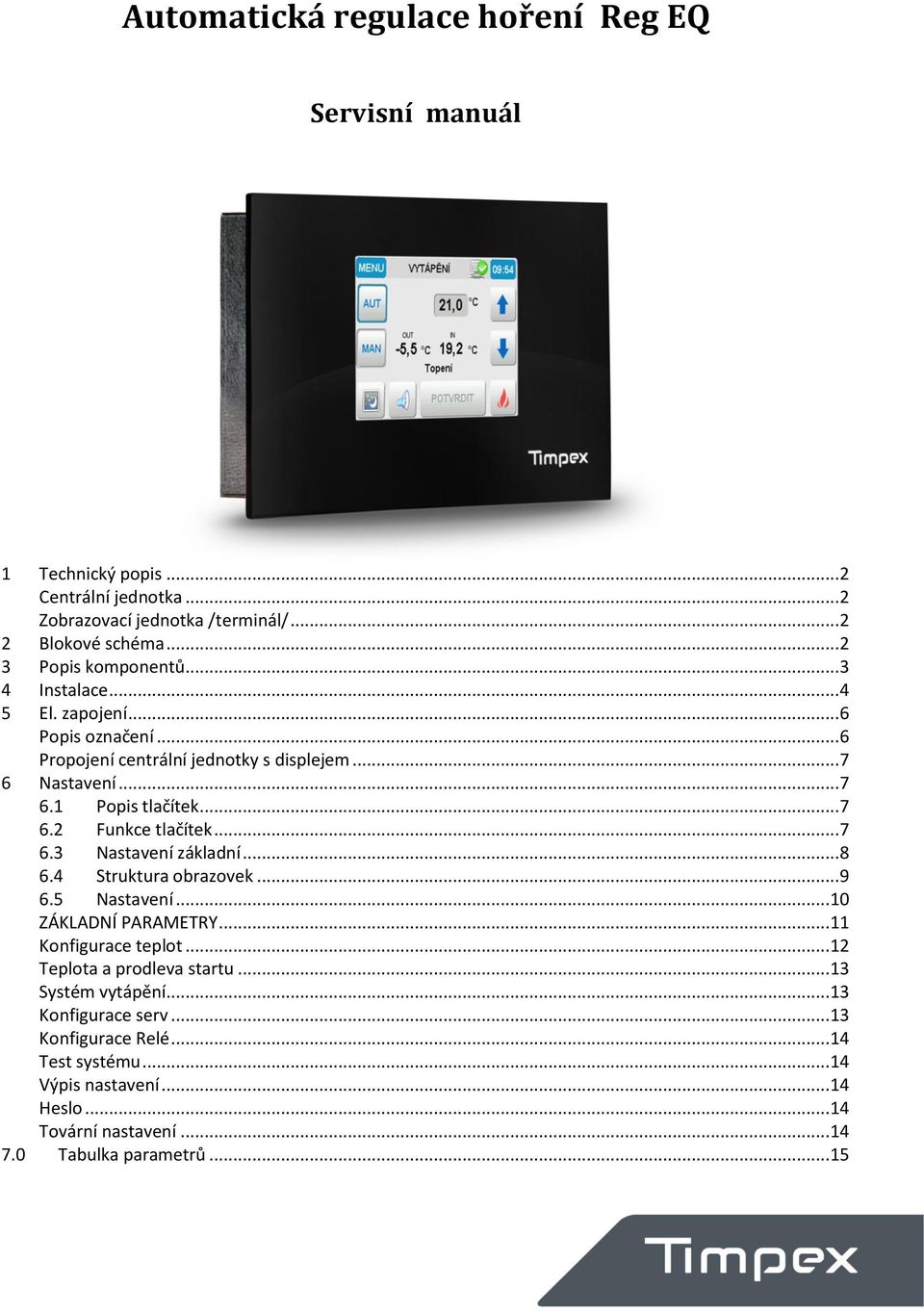

1 Automatická regulace hoření Reg EQ Servisní manuál 1 Technický popis... 2 Centrální jednotka... 2 Zobrazovací jednotka /terminál/ Blokové schéma Popis komponentů Instalace El. zapojení... 6 Popis označení... 6 Propojení centrální jednotky s displejem Nastavení Popis tlačítek Funkce tlačítek Nastavení základní Struktura obrazovek Nastavení ZÁKLADNÍ PARAMETRY Konfigurace teplot Teplota a prodleva startu Systém vytápění Konfigurace serv Konfigurace Relé Test systému Výpis nastavení Heslo Tovární nastavení Tabulka parametrů... 15

2 1 Technický popis Centrální jednotka vstup 2 x termočlánek typu K t1, t2 /do C/ 5 x odporový teploměr Pt1000 /PTC/ t3, t4, t5, t6, t7 /do 250 C/ výstup 3 x servopohon standardní /timpex/, S1, S2, S3 3-pin. Konektory 2 x servopohon s vratnou pružinou /Belimo/, S1, S4 4-pin. konektory 3 x relé 230V/2A, R1, R2, R3 1 x relé 230V/10A, R4 připojení terminálu s displejem INP, externí připojení dveřního spínače, 2-pin. konektor 1 x beeper, zvukový výstup modul GSM nebo WIFI /zvláštní příslušenství/ Zobrazovací jednotka /terminál/ vstup UTP konektor externího připojení s centrální jednotkou výstup mikro SD karta, nahrávání vybraných dat, obrázků nebo grafů 2 Blokové schéma TEPLOTNÍ ČIDLO 1 CENTRÁLNÍ SERVO POHON 1 KLAPKA CPV TEPLOTNÍ ČIDLO 2-7 JEDNOTKA SERVO POHON 2-4 DVEŘNÍ SPÍNAČ RELÉ 1-4 ZOBRAZOVACÍ JEDNOTKA - DISPLEJ - nutná konfigurace pro činnost automatické regulace hoření doplňková konfigurace 2

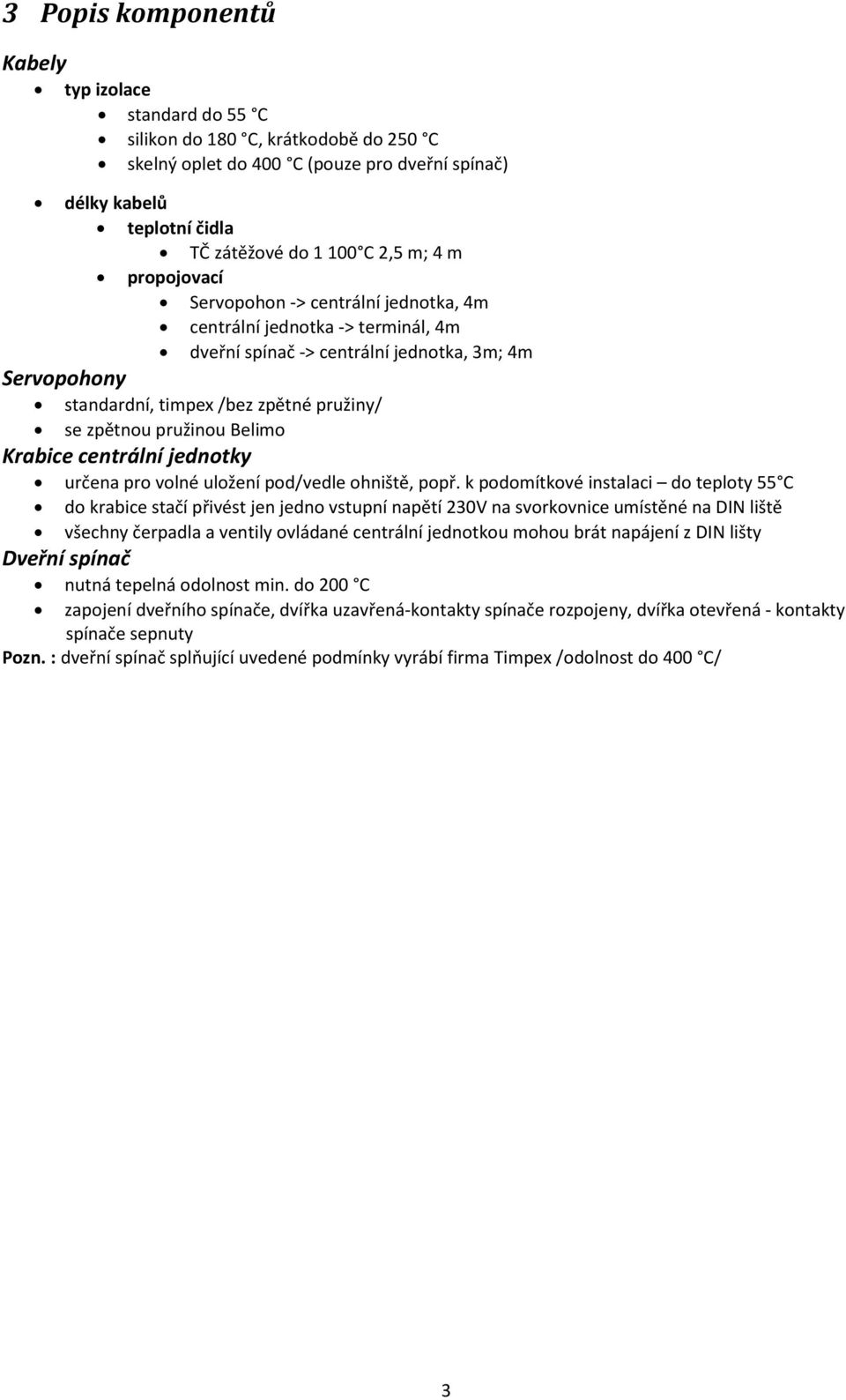

3 3 Popis komponentů Kabely typ izolace standard do 55 C silikon do 180 C, krátkodobě do 250 C skelný oplet do 400 C (pouze pro dveřní spínač) délky kabelů teplotní čidla TČ zátěžové do C 2,5 m; 4 m propojovací Servopohon -> centrální jednotka, 4m centrální jednotka -> terminál, 4m dveřní spínač -> centrální jednotka, 3m; 4m Servopohony standardní, timpex /bez zpětné pružiny/ se zpětnou pružinou Belimo Krabice centrální jednotky určena pro volné uložení pod/vedle ohniště, popř. k podomítkové instalaci do teploty 55 C do krabice stačí přivést jen jedno vstupní napětí 230V na svorkovnice umístěné na DIN liště všechny čerpadla a ventily ovládané centrální jednotkou mohou brát napájení z DIN lišty Dveřní spínač nutná tepelná odolnost min. do 200 C zapojení dveřního spínače, dvířka uzavřená-kontakty spínače rozpojeny, dvířka otevřená - kontakty spínače sepnuty Pozn. : dveřní spínač splňující uvedené podmínky vyrábí firma Timpex /odolnost do 400 C/ 3

4 4 Instalace krok 1 : napojení klapky se servopohonem k CPV ohniště /většinou pomocí flexibilního Al vzduchovodu/ instalace teplotního čidla 1 /pomocí přivaření matice na kouřovod nebo pomocí nerezové objímky s matkou/. Instalace TČ se provádí cca 5 25 cm nad výstupní spalinovou přírubou z ohniště. Upozornění : v případě existence komínové klapky se instalace TČ provede do prostoru, který není ovlivněn pohybem komínové klapky. instalace centrální elektronické jednotky v plastové krabici. Pozn. : plastová krabice se většinou instaluje volně pod ohniště nebo se připevňuje v prostoru nepřesahujícího teplotu 50 C, např:. pomocí izolace. instalace terminálu s displejem na hmoždinky, popř. zasekání a upevnění kovového rámečku zároveň s omítkou krok 2 /el. propojení/ : propojení centrální jednotky s terminálem displeje pomocí přiloženého UTP kabelu propojení příslušenství s centrální jednotkou dle přiloženého el. zapojení /teplotní čidla, servopohony, výst. Relé, zvláštní příslušenství/ připojení vstupního napětí 230V na DIN lištu na správné svorkovnice krok 3 /nastavení režimu/ : výběr a nastavení instalovaných teplotních čidel /případná kalibrace/ výběr typu ohniště ze seznamu předinstalovaných ohnišť, nebo dle požadavku max. teploty viz dále. nastavení zobrazení 2. teploty na displeji /pokud je instalované 2. teplotní čidlo/ možnost přednastavení celé regulace pomocí přednastavených systémů a režimů viz: nastavení činnosti příslušenství /konfigurace serv a relé/ 4

5 Centrální jednotka Zobrazovací jednotka (terminál) 5

6 5 El. zapojení Popis označení T1 a T2 -teplotní snímače zátěžové - spaliny /termočlánek typu "K"/ T3 až T7 -teplotní snímače nízkoteplotní - voda,vzduch apod. /odporový článek PT1000/ S1 až S3 -servopohony standardní timpex - tříbodové S1* a S4 -servopohon s vratnou pružinou - analogové /řízené napětím/ dveřní spínač -připojení dveřního spínače R1 až R3 -výstupní relé 2A pro ovládání příslušenství /oběhové čerpadlo, ventilátory apod./ R4 -výstupní relé 10A pro ovládání příslušenství /oběhové čerpadlo, ventilátory apod./ 6

7 Propojení centrální jednotky s displejem Pro propojení centrální jednotky s displejem použijeme přiložený UTP kabel 6 Nastavení 6.1 Popis tlačítek Ovládání je navrhnuto s cílem maximální jednoduchosti a přehlednosti. 6.2 Funkce tlačítek Regulace hoření Regulace vytápění /aktivní pro EQ/ volba režimu NASTAVENÍ POTVRZENÍ výběru START automatické regulace ZMĚNY hodnot nebo obrazovek tlačítko VÝMAZU znaku tlačítko ZPĚT do vyšší struktury MENU tlačítko UKONČENÍ činnosti tlačítko POTVRZENÍ zhasnutí displeje zapíná nebo vypíná zvukovou signalizaci zobrazení reálného času skok do hlavního MENU spojení zobrazovací a centrální jednotky zobrazení hodnoty 7

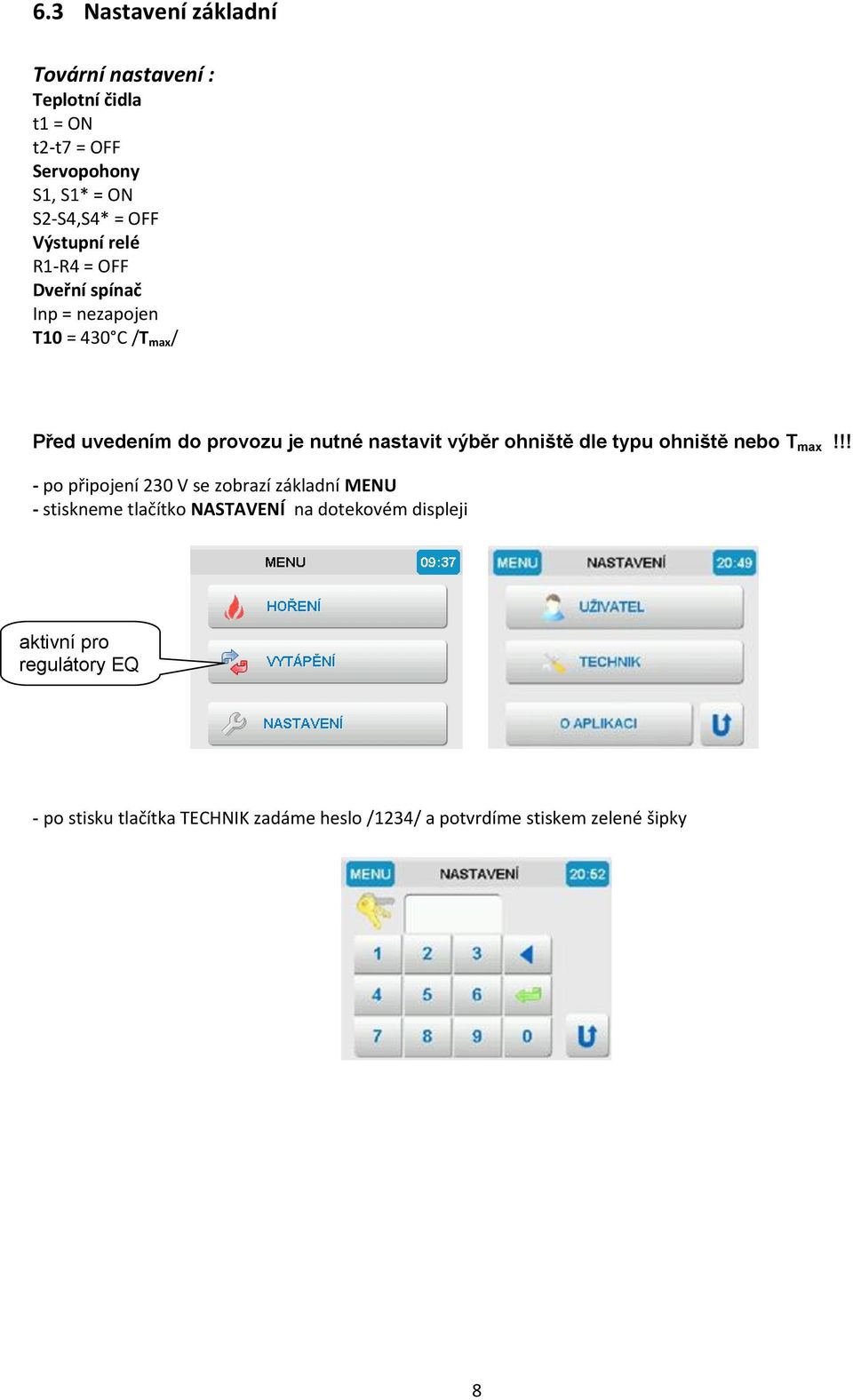

8 6.3 Nastavení základní Tovární nastavení : Teplotní čidla t1 = ON t2-t7 = OFF Servopohony S1, S1* = ON S2-S4,S4* = OFF Výstupní relé R1-R4 = OFF Dveřní spínač Inp = nezapojen T10 = 430 C /T max / Před uvedením do provozu je nutné nastavit výběr ohniště dle typu ohniště nebo T max!!! - po připojení 230 V se zobrazí základní MENU - stiskneme tlačítko NASTAVENÍ na dotekovém displeji aktivní pro regulátory EQ - po stisku tlačítka TECHNIK zadáme heslo /1234/ a potvrdíme stiskem zelené šipky 8

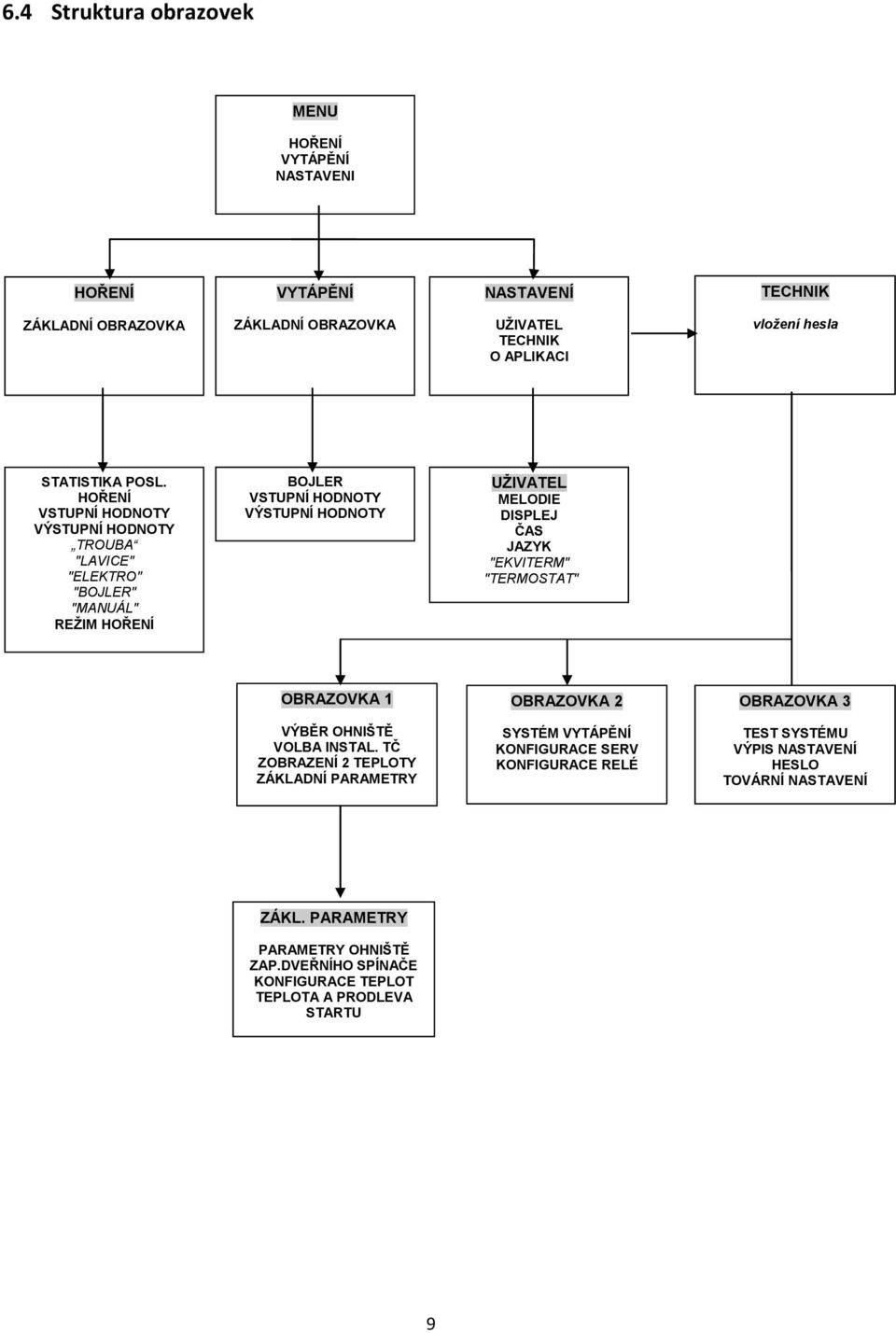

9 6.4 Struktura obrazovek MENU HOŘENÍ VYTÁPĚNÍ NASTAVENI HOŘENÍ VYTÁPĚNÍ NASTAVENÍ TECHNIK ZÁKLADNÍ OBRAZOVKA ZÁKLADNÍ OBRAZOVKA UŽIVATEL TECHNIK O APLIKACI vložení hesla STATISTIKA POSL. HOŘENÍ VSTUPNÍ HODNOTY VÝSTUPNÍ HODNOTY TROUBA "LAVICE" "ELEKTRO" "BOJLER" "MANUÁL" REŽIM HOŘENÍ BOJLER VSTUPNÍ HODNOTY VÝSTUPNÍ HODNOTY UŽIVATEL MELODIE DISPLEJ ČAS JAZYK "EKVITERM" "TERMOSTAT" OBRAZOVKA 1 OBRAZOVKA 2 OBRAZOVKA 3 VÝBĚR OHNIŠTĚ VOLBA INSTAL. TČ ZOBRAZENÍ 2 TEPLOTY ZÁKLADNÍ PARAMETRY SYSTÉM VYTÁPĚNÍ KONFIGURACE SERV KONFIGURACE RELÉ TEST SYSTÉMU VÝPIS NASTAVENÍ HESLO TOVÁRNÍ NASTAVENÍ ZÁKL. PARAMETRY PARAMETRY OHNIŠTĚ ZAP.DVEŘNÍHO SPÍNAČE KONFIGURACE TEPLOT TEPLOTA A PRODLEVA STARTU 9

10 6.5 Nastavení 1. obrazovka 2. obrazovka 3. obrazovka Výběr ohniště DLE ČÍS. VLOŽKY Přílohou dodaného setu Automatické regulace je seznam přednastavených ohnišť krbových a kamnových vložek dle výrobců. Vybranému typu instalované vložky odpovídá hodnota přednastaveného programu. Uvedené číslo zadejte do nastavení a potvrďte. Pozn. : v případě dalších úprav hodnot jednotlivých parametrů použijte nastavení dle parametrů ohniště. DLE TEPLOTY V případě, že není Vámi instalovaný typ ohniště v seznamu přednastavených ohnišť dle výrobce, můžete nastavení provést dle teploty. Tato hodnota odpovídá požadované dosažené maximální teploty v ohništi. Požadovaná hodnota se stanoví dle kamnářského výpočtu pro danou tepelnou sestavu nebo dle hodnot stanovené výrobcem ohniště. Volba instalovaných teplotních čidel - TČ /teplotních čidel/ Obrazovka určena pro kontrolu a/nebo případnou změnu oproti systémovému přednastavení. Aktivace jednotlivých čidel se provádí přímo ve funkci pro serva a relé nebo volbou systému a režimu vytápění /platí pro EQ/. 1,2...7 potvrzení instalace TČ OFF TČ neinstalováno V případě, že instalované TČ nepotvrdíme v uvedeném nastavení, nebude se hodnota daného TČ zobrazovat nebo zpracovávat! 10

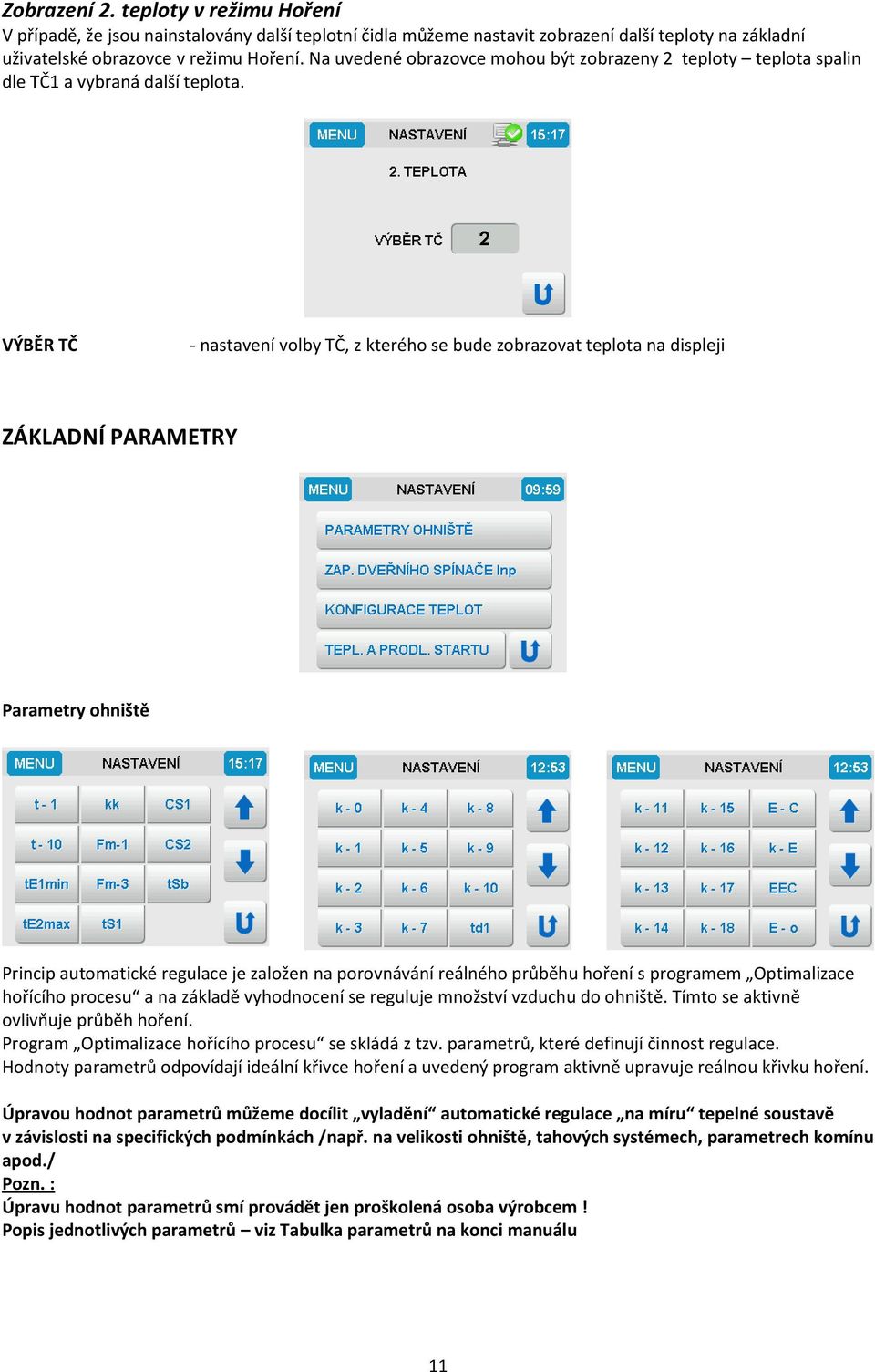

11 Zobrazení 2. teploty v režimu Hoření V případě, že jsou nainstalovány další teplotní čidla můžeme nastavit zobrazení další teploty na základní uživatelské obrazovce v režimu Hoření. Na uvedené obrazovce mohou být zobrazeny 2 teploty teplota spalin dle TČ1 a vybraná další teplota. VÝBĚR TČ - nastavení volby TČ, z kterého se bude zobrazovat teplota na displeji ZÁKLADNÍ PARAMETRY Parametry ohniště Princip automatické regulace je založen na porovnávání reálného průběhu hoření s programem Optimalizace hořícího procesu a na základě vyhodnocení se reguluje množství vzduchu do ohniště. Tímto se aktivně ovlivňuje průběh hoření. Program Optimalizace hořícího procesu se skládá z tzv. parametrů, které definují činnost regulace. Hodnoty parametrů odpovídají ideální křivce hoření a uvedený program aktivně upravuje reálnou křivku hoření. Úpravou hodnot parametrů můžeme docílit vyladění automatické regulace na míru tepelné soustavě v závislosti na specifických podmínkách /např. na velikosti ohniště, tahových systémech, parametrech komínu apod./ Pozn. : Úpravu hodnot parametrů smí provádět jen proškolená osoba výrobcem! Popis jednotlivých parametrů viz Tabulka parametrů na konci manuálu 11

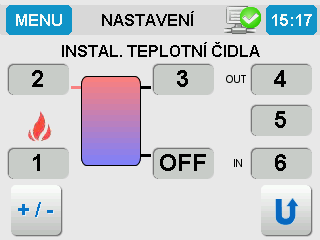

12 Zapojení dveřního spínače Dveřní spínač zapojený dle el. schématu startuje automatickou regulaci. V tomto případě je provoz regulace plně automatický. V případě nezapojení dveřního spínače je uživatel nucen zahájit režim automatické regulace stiskem tlačítka START na displeji. Nastavení polarity dveřního spínače řeší způsob spínání kontaktu dveřního spínače. ON - dvířka ohniště zavřená kontakt dv. spínače rozpojený dvířka ohniště otevřená kontakt dv. spínače sepnutý OFF - dvířka ohniště zavřená kontakt dv. spínače sepnutý dvířka ohniště otevřená kontakt dv. spínače rozpojený dveřní spínač nezapojený Pozn. : kontrola stavu el. zapojení dveřního spínače se měří tzv. Ohm-metrem. Pořadí barev zapojených vodičů není určující. Konfigurace teplot Výběr teplotního čidla pro sledování maximální teploty. Konfigurace čítačů - Nastavení maximální teploty (při překročení teploty se přičte 1 v poli Cnt) Tlačítko Nulování čítačů nastaví všechny pole Cnt na nulu. Optimální limitní teploty pro jednotlivé křivky hoření jsou přednastaveny volbou Výběr ohniště. 12

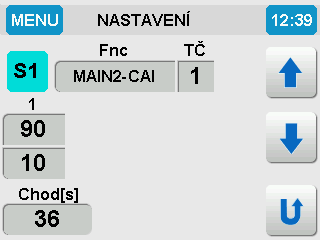

13 Teplota a prodleva startu TEPLOTA = 40 C hodnota stanovuje teplotní podmínku pro zahájení automatické regulace. PRODLEVA STARTU = 600 s časová podmínka pro zahájení automatické regulace. Příklad : Při uvedeném nastavení bude automatická regulace zahájena jen pokud teplota v místě měření překročí 40 C a to v době do 600 sekund od startu regulace. Pokud nebude splněna tato podmínka, přepne se regulace do klidového stavu a klapka CPV se uzavře. Systém vytápění Popis jednotlivých systémů a režimů vytápění je uveden v manuálu pro regulátory EQ. Konfigurace serv Konfigurace serv určuje činnost servopohonů. Jednotlivé funkce s popisem nastavení jsou uvedeny v dokumentu "Funkce Relé a Serv", který je k dispozici u výrobce. 13

14 Konfigurace Relé Konfigurace relé určuje jejich činnost. Jednotlivé funkce s popisem nastavení jsou uvedeny v dokumentu "Funkce Relé a Serv", který je k dispozici u výrobce. Test systému Test umožňuje zjistit funkčnost komponentů nainstalovaných servopohonů a výstupních relé. Stiskem na testovaný komponent se změní hodnota nebo stav na opačný. Výpis nastavení Kompletní zobrazení nastavených funkcí a instalovaných čidel na společné obrazovce! Heslo V případě požadavku můžeme změnit distribuční heslo v rozmezí Pozn. : v případě zapomenutí hesla kontaktujte výrobce! Tovární nastavení Tovární nastavení uvede řídící jednotku do základního nastavení, ve kterém zůstávají instalovány pouze čidlo teploty spalin, servopohon pro klapku a ve výběru ohniště nastaven program č.1. Veškerá předchozí nastavení jsou vymazána. 14

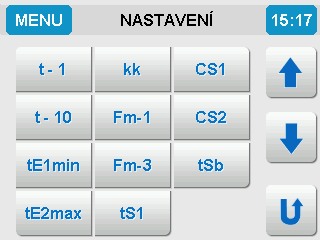

15 7.0 Tabulka parametrů poz. parametr popis rozsah přednast. nast. 1. t-1 Teplota omezovací - klapka se nastaví na polohu C 2. t-10 Teplota omezovací - klapka se nastaví na polohu C 3. te1 Teplota ukončovací min C 4. te2 Teplota ukončovací max C 5. kk Konstanta k + /k11 až k18/ % 6. Fm-1 Režim hoření "1" % 7. Fm-3 Režim hoření "3" % 8. ts1 Teplota restartu regulace v průběhu topení C 9. CS1 Prodleva startu regulace při teplotě menší ts sec 10. CS2 Prodleva startu regulace při teplotě větší ts sec 11. tsb off=0% on=100% v režimu Klidový stav off on off 12. td2 Diference od maximální teploty C 13. k-0 Nastavení serva 0.poloha % 14. k-1 Nastavení serva -1. poloha % 15. k-2 Nastavení serva -2. poloha % 16. k-3 Nastavení serva -3. poloha % 17. k-4 Nastavení serva -4. poloha % 18. k-5 Nastavení serva -5. poloha % 19. k-6 Nastavení serva -6. poloha % 20. k-7 Nastavení serva -7. poloha % 21. k-8 Nastavení serva -8. poloha % 22. k-9 Nastavení serva -9. poloha % 23. k-10 Nastavení serva -10. poloha % 24. td1 Teplotní diference regulace od maximální teploty C 25. k-11 Nastavení serva -11. poloha % 26. k-12 Nastavení serva -12. poloha % 27. k-13 Nastavení serva -13. poloha % 28. k-14 Nastavení serva -14. poloha % 29. k15 Nastavení serva -15. poloha % 30. k16 Nastavení serva- 16. poloha % 31. k17 Nastavení serva -17. poloha % 32. k18 Nastavení serva -18. polohy % 33. E-C Prodleva serva před parametrem k-e min 34. k-e Nastavení serva při ukončení % 35. EEC Prodleva přechodu do Klidového stavu min 36. E-o off=ne a on=ano povolení odvětrání off on off 37. T-r Prodleva restartu sec 38. tdr Diference restartu C 15
