MINDENT 70 DC provedení k zavěšení na stěnu

Transkript

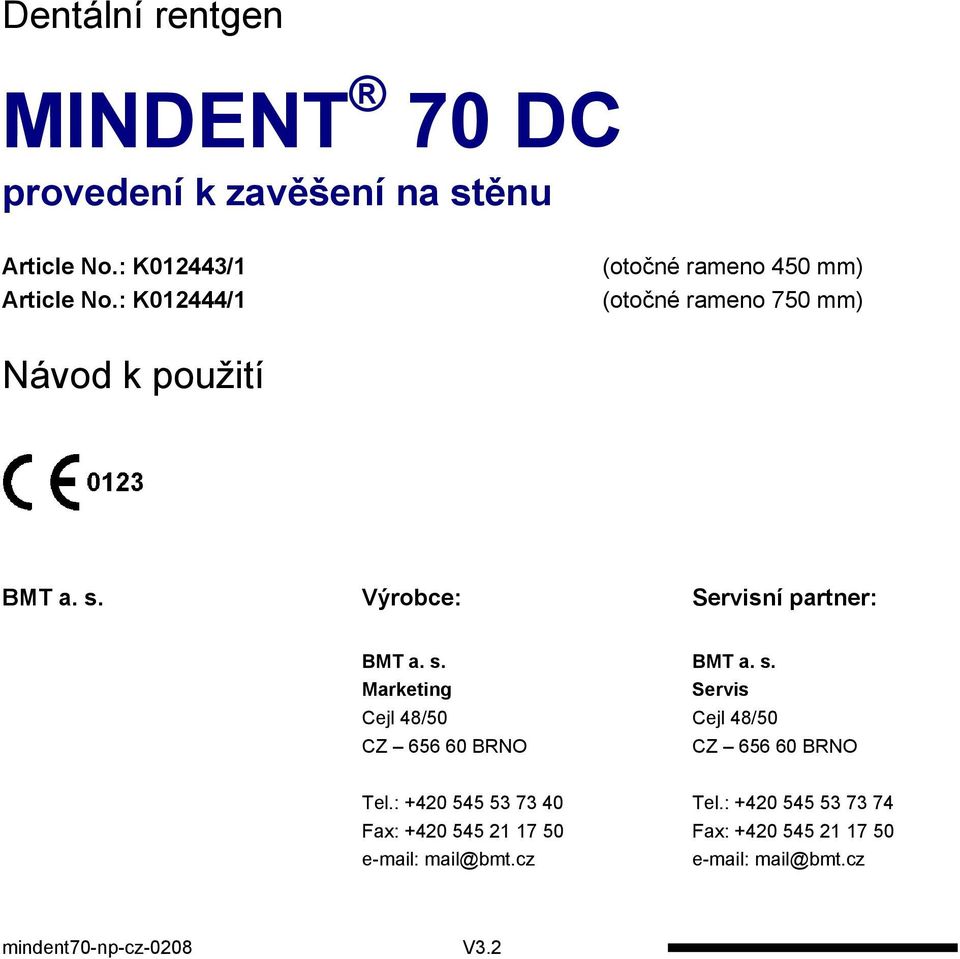

1 Dentální rentgen MINDENT 70 DC provedení k zavěšení na stěnu Article No.: K012443/1 Article No.: K012444/1 (otočné rameno 450 mm) (otočné rameno 750 mm) Návod k použití BMT a. s. Výrobce: Servisní partner: BMT a. s. BMT a. s. Marketing Servis Cejl 48/50 Cejl 48/50 CZ BRNO CZ BRNO Tel.: Tel.: Fax: Fax: mail@bmt.cz mail@bmt.cz

2 Návod k použití MINDENT 70 DC Strana 1 Obsah 1 ÚČEL A POUŽITÍ POPIS A PRINCIP ČINNOSTI VŠEOBECNĚ OVLÁDACÍ PANEL (OBR. 1) NORMÁLNÍ REŽIM Kurzor je na T Kurzor je na dospělí/děti Kurzor je na expozičním času Kurzor je na kv Kurzor je na FILMu NASTAVOVACÍ REŽIM Délka tubusu Políčko FILM Kurzor je na expozičním času Ostatní políčka Stisk tlačítka SET TECHNICKÉ ÚDAJE ZÁKLADNÍ PARAMETRY KLASIFIKACE DOPRAVA A SKLADOVÁNÍ PODMÍNKY PROVOZU ZÁKLADNÍ VYBAVENÍ A NÁHRADNÍ DÍLY DOPLŇKOVÉ PŘÍSLUŠENSTVÍ MONTÁŽ OBSLUHA BEZPEČNOSTNÍ POKYNY ZAPNUTÍ ZAŘÍZENÍ EXPOZICE CHYBOVÁ HLÁŠENÍ ÚDRŽBA VŠEOBECNĚ DESINFEKCE LIKVIDACE PO VYŘAZENÍ Z PROVOZU INFORMACE O SERVISNÍ SLUŽBĚ DOKUMENTACE DODÁVANÁ S VÝROBKEM Příloha: Katalogový list rentgenky Seznam autorizovaných servisních středisek

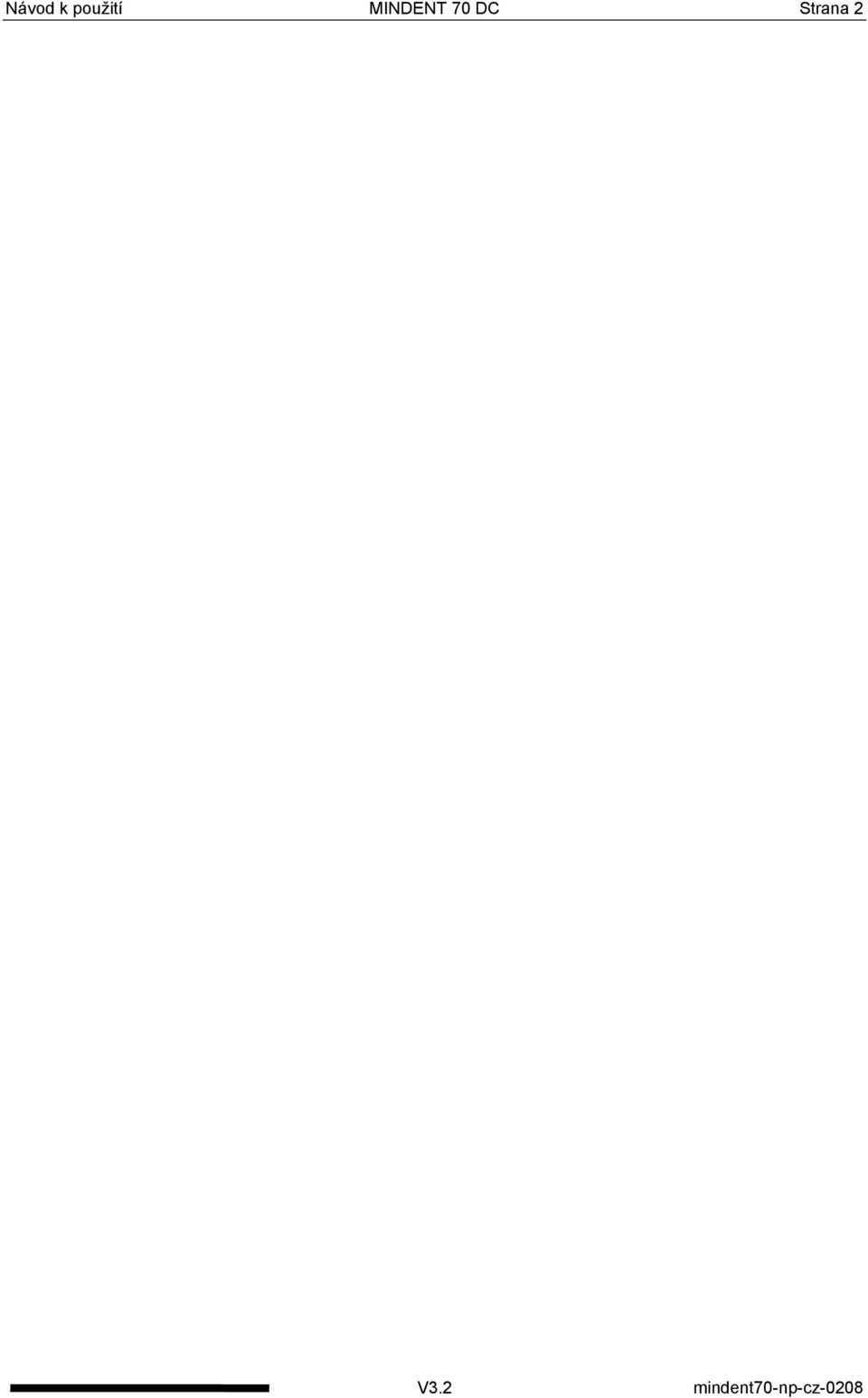

3 Návod k použití MINDENT 70 DC Strana 2 V3.2 mindent70-np-cz-0208

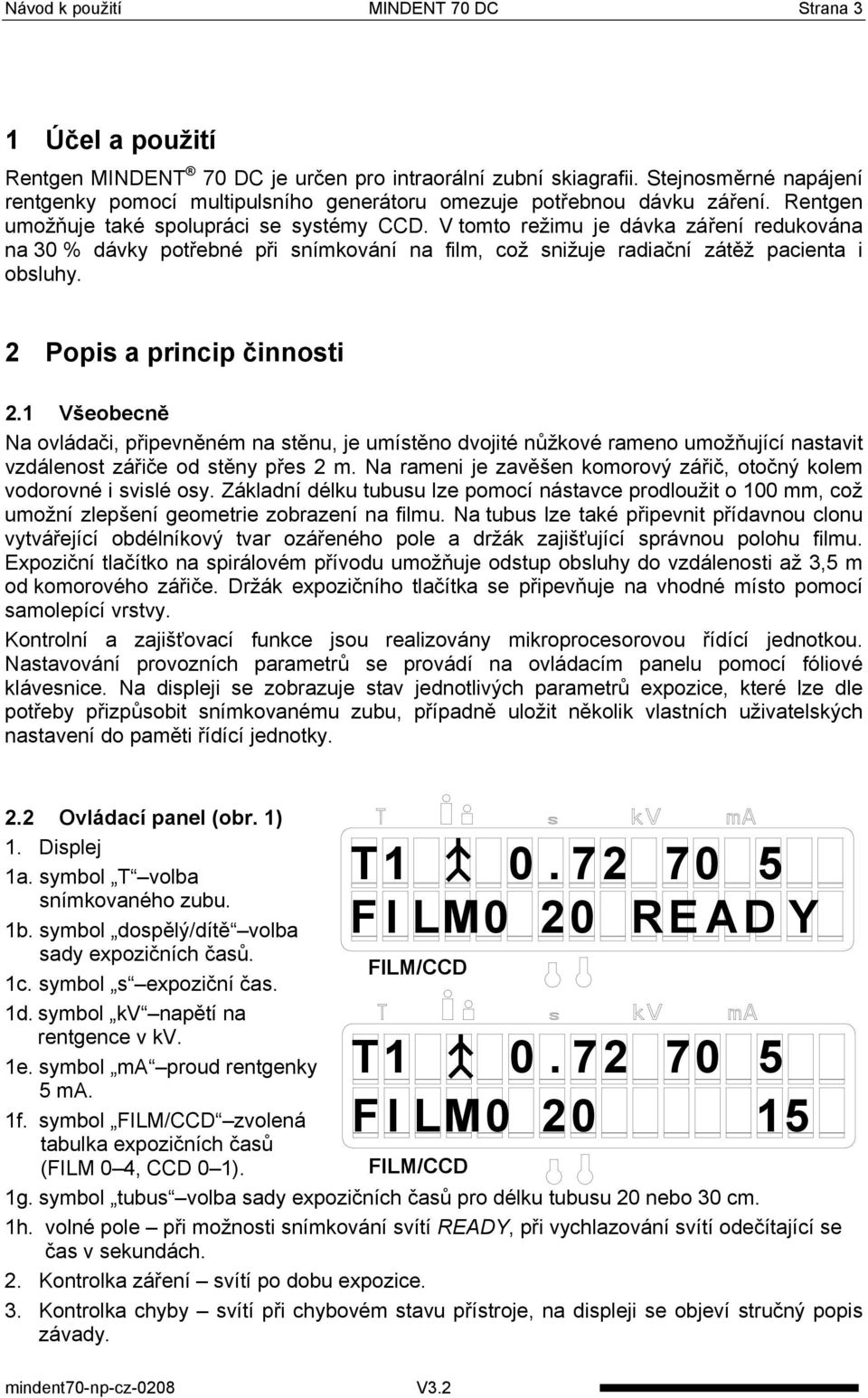

4 Návod k použití MINDENT 70 DC Strana 3 1 Účel a použití Rentgen MINDENT 70 DC je určen pro intraorální zubní skiagrafii. Stejnosměrné napájení rentgenky pomocí multipulsního generátoru omezuje potřebnou dávku záření. Rentgen umožňuje také spolupráci se systémy CCD. V tomto režimu je dávka záření redukována na 30 % dávky potřebné při snímkování na film, což snižuje radiační zátěž pacienta i obsluhy. 2 Popis a princip činnosti 2.1 Všeobecně Na ovládači, připevněném na stěnu, je umístěno dvojité nůžkové rameno umožňující nastavit vzdálenost zářiče od stěny přes 2 m. Na rameni je zavěšen komorový zářič, otočný kolem vodorovné i svislé osy. Základní délku tubusu lze pomocí nástavce prodloužit o 100 mm, což umožní zlepšení geometrie zobrazení na filmu. Na tubus lze také připevnit přídavnou clonu vytvářející obdélníkový tvar ozářeného pole a držák zajišťující správnou polohu filmu. Expoziční tlačítko na spirálovém přívodu umožňuje odstup obsluhy do vzdálenosti až 3,5 m od komorového zářiče. Držák expozičního tlačítka se připevňuje na vhodné místo pomocí samolepící vrstvy. Kontrolní a zajišťovací funkce jsou realizovány mikroprocesorovou řídící jednotkou. Nastavování provozních parametrů se provádí na ovládacím panelu pomocí fóliové klávesnice. Na displeji se zobrazuje stav jednotlivých parametrů expozice, které lze dle potřeby přizpůsobit snímkovanému zubu, případně uložit několik vlastních uživatelských nastavení do paměti řídící jednotky. 2.2 Ovládací panel (obr. 1) 1. Displej 1a. symbol T volba snímkovaného zubu. 1b. symbol dospělý/dítě volba sady expozičních časů. 1c. symbol s expoziční čas. 1d. symbol kv napětí na rentgence v kv. 1e. symbol ma proud rentgenky 5 ma. 1f. symbol FILM/CCD zvolená tabulka expozičních časů (FILM 0 4, CCD 0 1). T FI LM0 20 READ Y FILM/CCD T FI LM FILM/CCD 1g. symbol tubus volba sady expozičních časů pro délku tubusu 20 nebo 30 cm. 1h. volné pole při možnosti snímkování svítí READY, při vychlazování svítí odečítající se čas v sekundách. 2. Kontrolka záření svítí po dobu expozice. 3. Kontrolka chyby svítí při chybovém stavu přístroje, na displeji se objeví stručný popis závady.

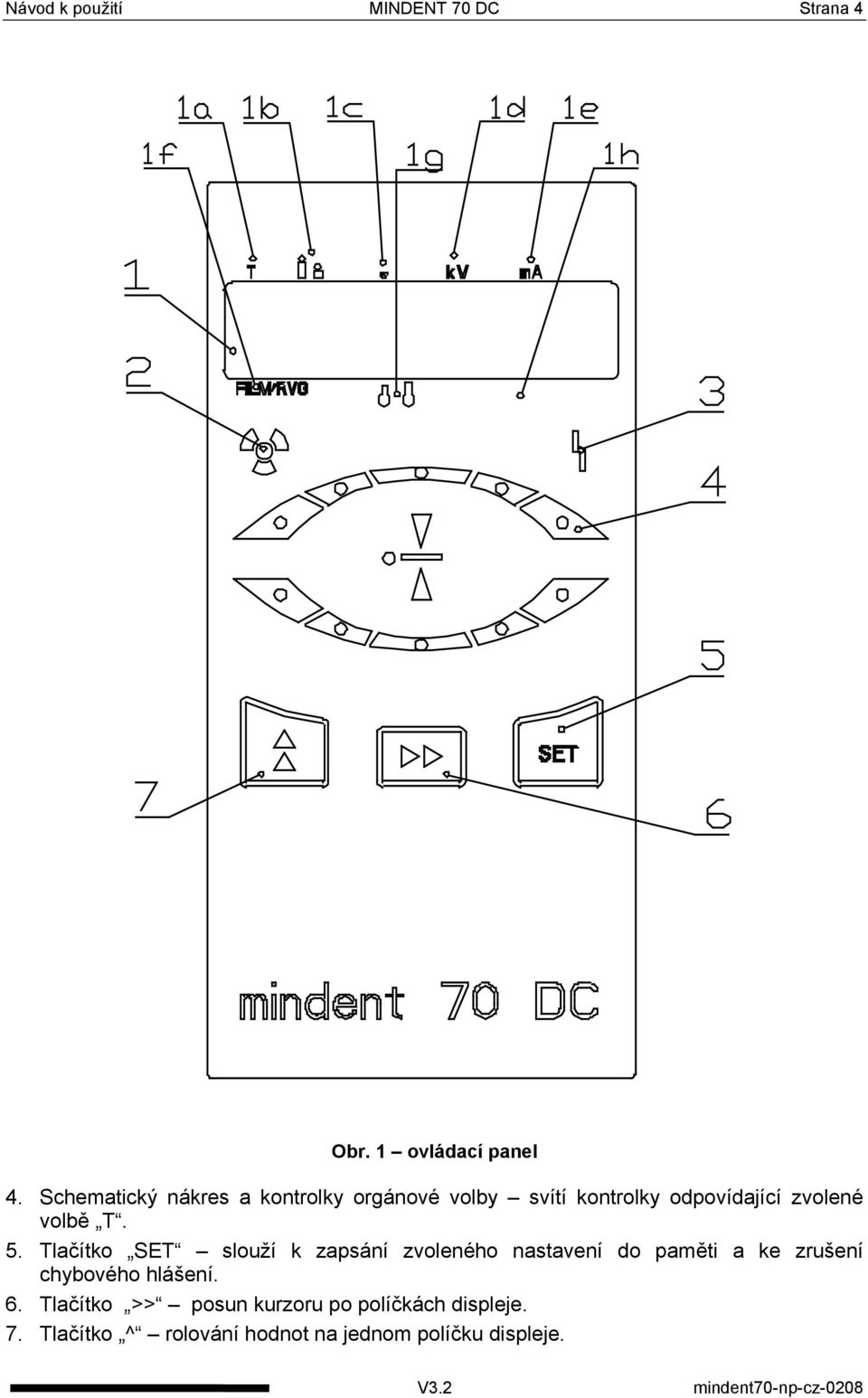

5 Návod k použití MINDENT 70 DC Strana 4 Obr. 1 ovládací panel 4. Schematický nákres a kontrolky orgánové volby svítí kontrolky odpovídající zvolené volbě T. 5. Tlačítko SET slouží k zapsání zvoleného nastavení do paměti a ke zrušení chybového hlášení. 6. Tlačítko >> posun kurzoru po políčkách displeje. 7. Tlačítko ^ rolování hodnot na jednom políčku displeje. V3.2 mindent70-np-cz-0208

6 Návod k použití MINDENT 70 DC Strana Normální režim Nastaví se po zapnutí zařízení síťovým spínačem. Na displeji je zobrazen stav jednotlivých parametrů expozice Kurzor je na T Je možno nastavit snímek požadované skupiny zubů (T1 až T5), která je zobrazena signálkami na panelu. Při každé změně se automaticky přepočítá a zobrazí expoziční čas Kurzor je na dospělí/děti Lze přepínat mezi těmito dvěmi hodnotami. Zvolená funkce je indikována zobrazením příslušného symbolu. Při změně se opět automaticky přepočítá a zobrazí expoziční čas Kurzor je na expozičním času Zde je možno provést dočasnou korekci délky expozice výběrem ze 4 hodnot. Pokud změníme některý jiný parametr, expoziční čas se vrátí na původní hodnotu Kurzor je na kv Zde je možno měnit napětí na rentgence. Jsou na výběr tři hodnoty 60, 65 a 70 kv. Se změnou této hodnoty se mění i údaj o délce expozice Kurzor je na FILMu Zde se mohou zobrazit následující hodnoty: FILM0 až FILM4, CCD0 a CCD1. Každé hodnotě odpovídá jedna citlivost filmu. Potom šipkou nahoru je možno přepínat mezi těmito citlivostmi filmu. S každou změnou citlivosti filmu se též přepočítá expoziční čas. Pozn.: Citlivost filmu se dá nastavovat na dvou místech jednak se dá nastavit nepřímo tím, že zadáme délku expozice (viz Kurzor je na expozičním času ), nebo přímo tím, že zvolíme jednu z přednastavených citlivostí filmu v tomto políčku. Pokud zvolíme první variantu, nemá to vliv na hodnotu citlivostí v předvolbách, ty zůstanou nezměněny. 2.4 Nastavovací režim Slouží pro nastavení parametrů, které se nemění často. Pokud v normálním režimu stiskneme tlačítko SET, přepne se do nastavovacího režimu. Místo nápisu READY se nyní objeví nápis SET. Kurzor se nyní může dostat i na políčko TUBUS a políčko FILM se chová jinak, než v normálním režimu Délka tubusu Lze volit mezi dvěmi délkami 20 a 30 cm. Délka tubusu má vliv na dobu expozice, takže s její změnou se změní i expoziční čas.

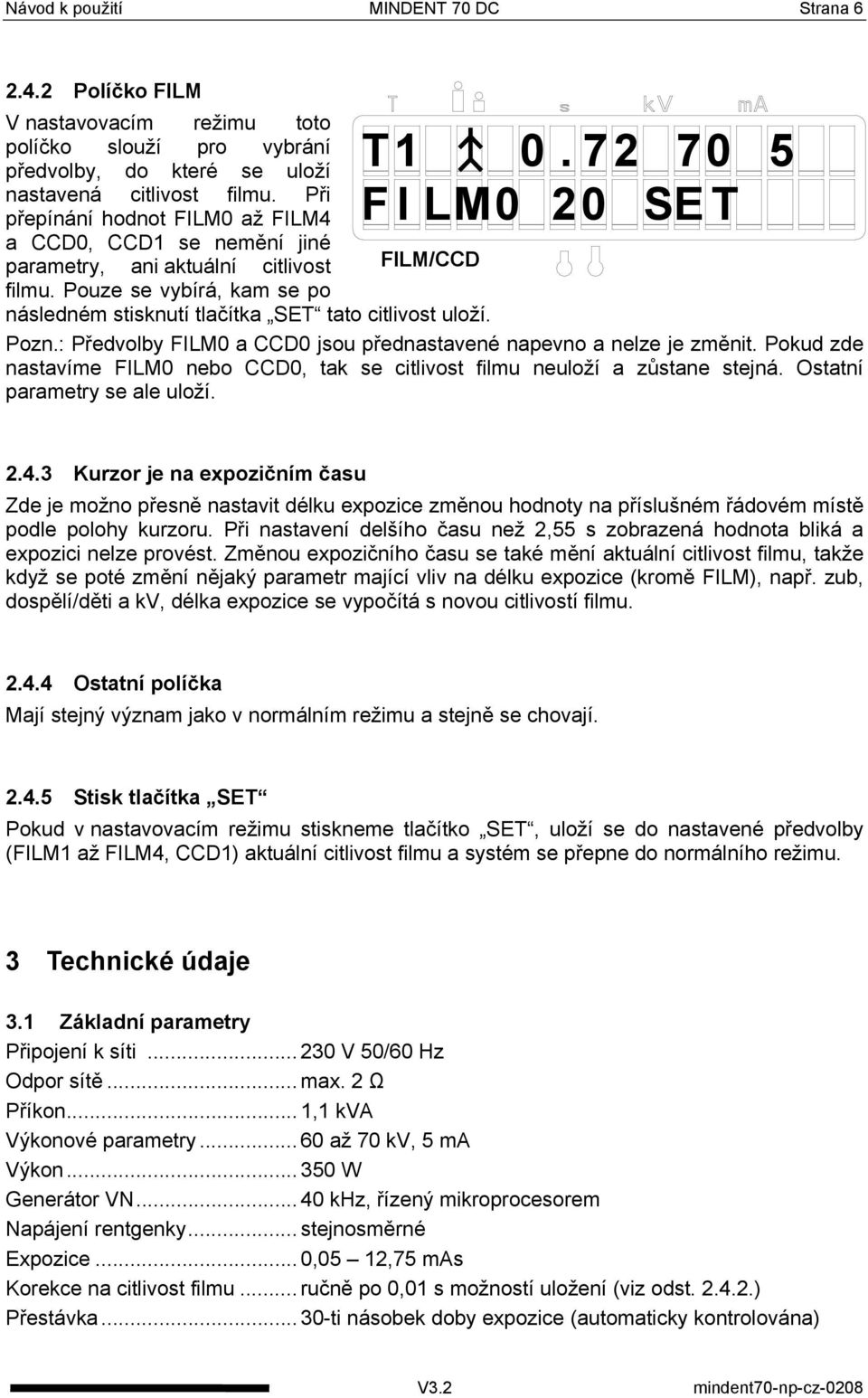

7 Návod k použití MINDENT 70 DC Strana Políčko FILM V nastavovacím režimu toto políčko slouží pro vybrání předvolby, do které se uloží nastavená citlivost filmu. Při přepínání hodnot FILM0 až FILM4 a CCD0, CCD1 se nemění jiné parametry, ani aktuální citlivost filmu. Pouze se vybírá, kam se po T FI LM0 20 SE T FILM/CCD následném stisknutí tlačítka SET tato citlivost uloží. Pozn.: Předvolby FILM0 a CCD0 jsou přednastavené napevno a nelze je změnit. Pokud zde nastavíme FILM0 nebo CCD0, tak se citlivost filmu neuloží a zůstane stejná. Ostatní parametry se ale uloží Kurzor je na expozičním času Zde je možno přesně nastavit délku expozice změnou hodnoty na příslušném řádovém místě podle polohy kurzoru. Při nastavení delšího času než 2,55 s zobrazená hodnota bliká a expozici nelze provést. Změnou expozičního času se také mění aktuální citlivost filmu, takže když se poté změní nějaký parametr mající vliv na délku expozice (kromě FILM), např. zub, dospělí/děti a kv, délka expozice se vypočítá s novou citlivostí filmu Ostatní políčka Mají stejný význam jako v normálním režimu a stejně se chovají Stisk tlačítka SET Pokud v nastavovacím režimu stiskneme tlačítko SET, uloží se do nastavené předvolby (FILM1 až FILM4, CCD1) aktuální citlivost filmu a systém se přepne do normálního režimu. 3 Technické údaje 3.1 Základní parametry Připojení k síti V 50/60 Hz Odpor sítě... max. 2 Ω Příkon... 1,1 kva Výkonové parametry až 70 kv, 5 ma Výkon W Generátor VN khz, řízený mikroprocesorem Napájení rentgenky... stejnosměrné Expozice... 0,05 12,75 mas Korekce na citlivost filmu... ručně po 0,01 s možností uložení (viz odst ) Přestávka ti násobek doby expozice (automaticky kontrolována) V3.2 mindent70-np-cz-0208

8 Návod k použití MINDENT 70 DC Strana 7 Parametry přístroje jsou zaručovány až od expozičního času 10 ms. Velikost ozářeného pole... ø 60 mm Vzdálenost ohnisko kůže mm (300 mm s tubusovým nástavcem) Hmotnost kg Rozměry jsou uvedeny na obr. 2. Obr. 2 rozměry

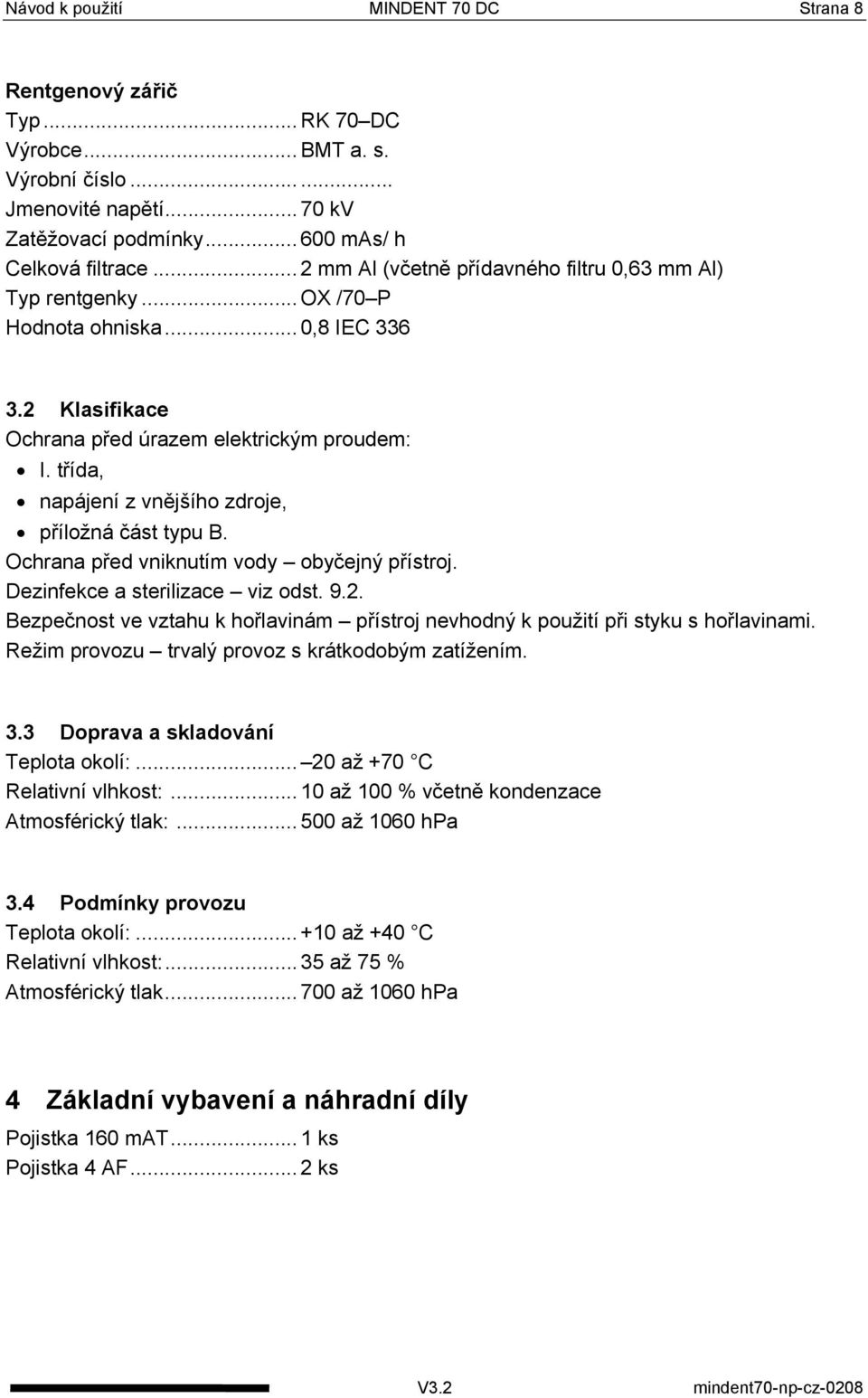

9 Návod k použití MINDENT 70 DC Strana 8 Rentgenový zářič Typ... RK 70 DC Výrobce... BMT a. s. Výrobní číslo Jmenovité napětí kv Zatěžovací podmínky mas/ h Celková filtrace... 2 mm Al (včetně přídavného filtru 0,63 mm Al) Typ rentgenky... OX /70 P Hodnota ohniska... 0,8 IEC Klasifikace Ochrana před úrazem elektrickým proudem: I. třída, napájení z vnějšího zdroje, příložná část typu B. Ochrana před vniknutím vody obyčejný přístroj. Dezinfekce a sterilizace viz odst Bezpečnost ve vztahu k hořlavinám přístroj nevhodný k použití při styku s hořlavinami. Režim provozu trvalý provoz s krátkodobým zatížením. 3.3 Doprava a skladování Teplota okolí: až +70 C Relativní vlhkost: až 100 % včetně kondenzace Atmosférický tlak: až 1060 hpa 3.4 Podmínky provozu Teplota okolí: až +40 C Relativní vlhkost: až 75 % Atmosférický tlak až 1060 hpa 4 Základní vybavení a náhradní díly Pojistka 160 mat... 1 ks Pojistka 4 AF... 2 ks V3.2 mindent70-np-cz-0208

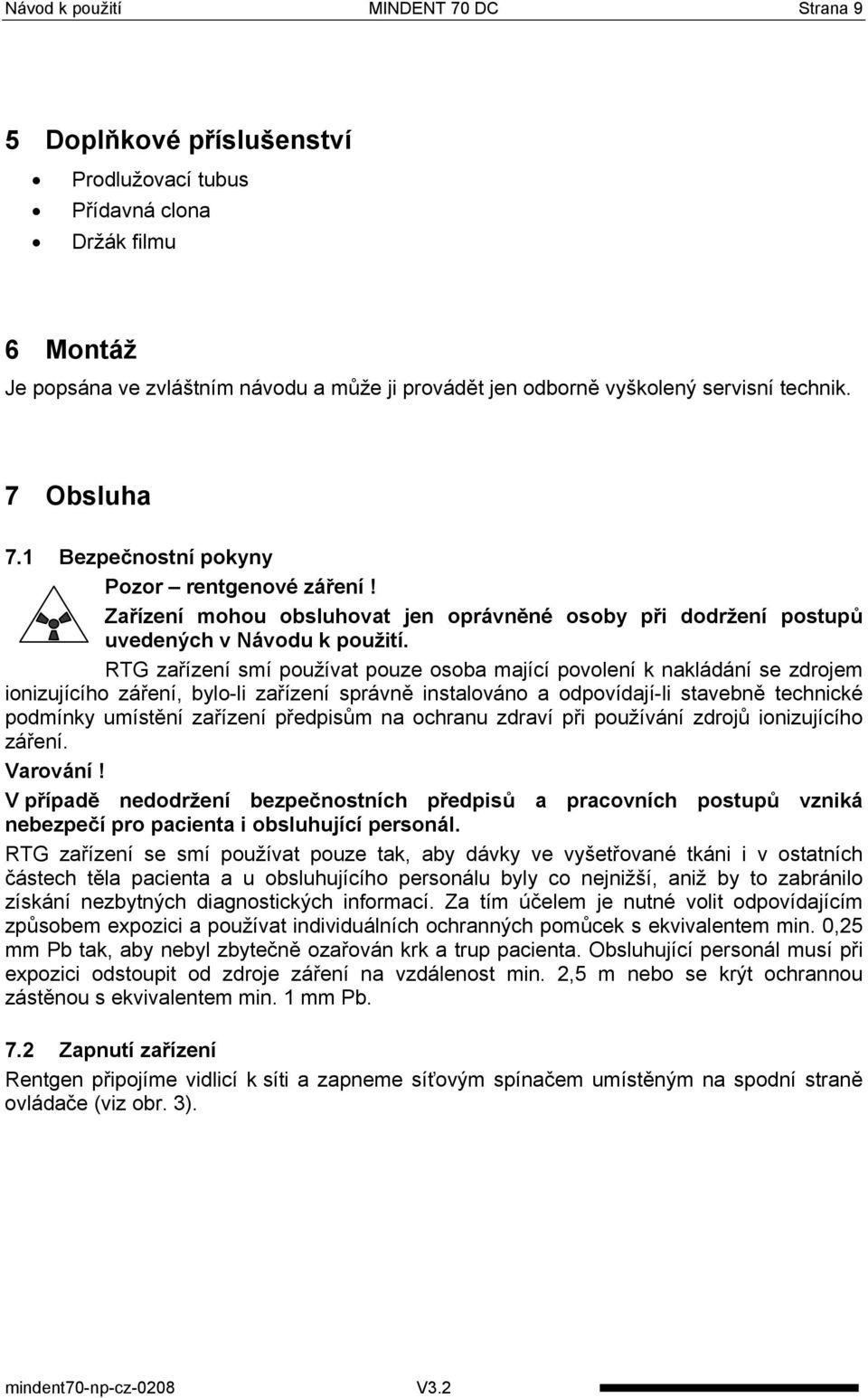

10 Návod k použití MINDENT 70 DC Strana 9 5 Doplňkové příslušenství Prodlužovací tubus Přídavná clona Držák filmu 6 Montáž Je popsána ve zvláštním návodu a může ji provádět jen odborně vyškolený servisní technik. 7 Obsluha 7.1 Bezpečnostní pokyny Pozor rentgenové záření! Zařízení mohou obsluhovat jen oprávněné osoby při dodržení postupů uvedených v Návodu k použití. RTG zařízení smí používat pouze osoba mající povolení k nakládání se zdrojem ionizujícího záření, bylo-li zařízení správně instalováno a odpovídají-li stavebně technické podmínky umístění zařízení předpisům na ochranu zdraví při používání zdrojů ionizujícího záření. Varování! V případě nedodržení bezpečnostních předpisů a pracovních postupů vzniká nebezpečí pro pacienta i obsluhující personál. RTG zařízení se smí používat pouze tak, aby dávky ve vyšetřované tkáni i v ostatních částech těla pacienta a u obsluhujícího personálu byly co nejnižší, aniž by to zabránilo získání nezbytných diagnostických informací. Za tím účelem je nutné volit odpovídajícím způsobem expozici a používat individuálních ochranných pomůcek s ekvivalentem min. 0,25 mm Pb tak, aby nebyl zbytečně ozařován krk a trup pacienta. Obsluhující personál musí při expozici odstoupit od zdroje záření na vzdálenost min. 2,5 m nebo se krýt ochrannou zástěnou s ekvivalentem min. 1 mm Pb. 7.2 Zapnutí zařízení Rentgen připojíme vidlicí k síti a zapneme síťovým spínačem umístěným na spodní straně ovládače (viz obr. 3).

11 Návod k použití MINDENT 70 DC Strana 10 O I Obr. 3 ovládač 7.3 Expozice 1. Zvolíme příslušné nastavení FILM nebo CCD. 2. Zvolíme snímek požadovaného zubu nastavením objektové volby (T1 T5). 3. Nastavíme napětí na rentgence. 4. Zvolíme režim dospělí nebo děti. 5. Ustavíme pacienta a úhel komorového zářiče. 6. Provedeme expozici. Expoziční tlačítko držíme stisknuté po celou dobu expozice. Expozice je signalizována opticky na expozičním tlačítku a ovládacím panelu a zvukovým nepřerušovaným signálem. 7. Při další expozici postupujeme od bodu 2. 8 Chybová hlášení Chyby obsluhy a jejich odstranění: 1 "Exp. tlacitko"... tlačítko nutno držet po celou dobu expozice. 3 "Vychlazovani"... provést expozici až po uplynutí vychlazovacího času. 7 "Exp. > 2,55 s"... nastavit hodnotu menší než 2,55 s. Chyby sítě: 12 "Sitove U < 185 V" 13 "Sitove U > 265 V" V3.2 mindent70-np-cz-0208

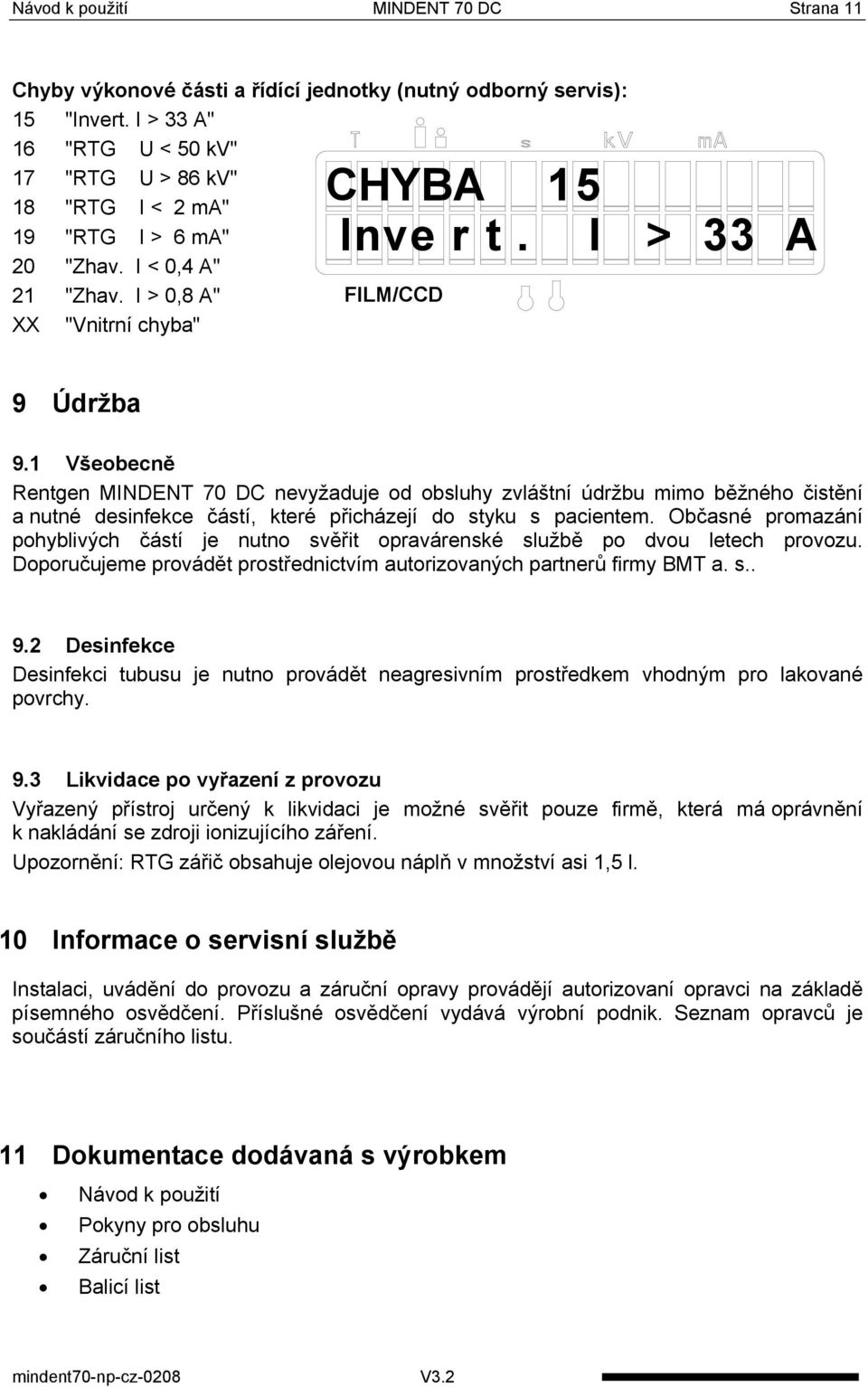

12 Návod k použití MINDENT 70 DC Strana 11 Chyby výkonové části a řídící jednotky (nutný odborný servis): 15 "Invert. I > 33 A" 16 "RTG U < 50 kv" 17 "RTG U > 86 kv" 18 "RTG I < 2 ma" 19 "RTG I > 6 ma" 20 "Zhav. I < 0,4 A" 21 "Zhav. I > 0,8 A" XX "Vnitrní chyba" CHYBA 15 Inve r t. I > 33 A FILM/CCD 9 Údržba 9.1 Všeobecně Rentgen MINDENT 70 DC nevyžaduje od obsluhy zvláštní údržbu mimo běžného čistění a nutné desinfekce částí, které přicházejí do styku s pacientem. Občasné promazání pohyblivých částí je nutno svěřit opravárenské službě po dvou letech provozu. Doporučujeme provádět prostřednictvím autorizovaných partnerů firmy BMT a. s Desinfekce Desinfekci tubusu je nutno provádět neagresivním prostředkem vhodným pro lakované povrchy. 9.3 Likvidace po vyřazení z provozu Vyřazený přístroj určený k likvidaci je možné svěřit pouze firmě, která má oprávnění k nakládání se zdroji ionizujícího záření. Upozornění: RTG zářič obsahuje olejovou náplň v množství asi 1,5 l. 10 Informace o servisní službě Instalaci, uvádění do provozu a záruční opravy provádějí autorizovaní opravci na základě písemného osvědčení. Příslušné osvědčení vydává výrobní podnik. Seznam opravců je součástí záručního listu. 11 Dokumentace dodávaná s výrobkem Návod k použití Pokyny pro obsluhu Záruční list Balicí list

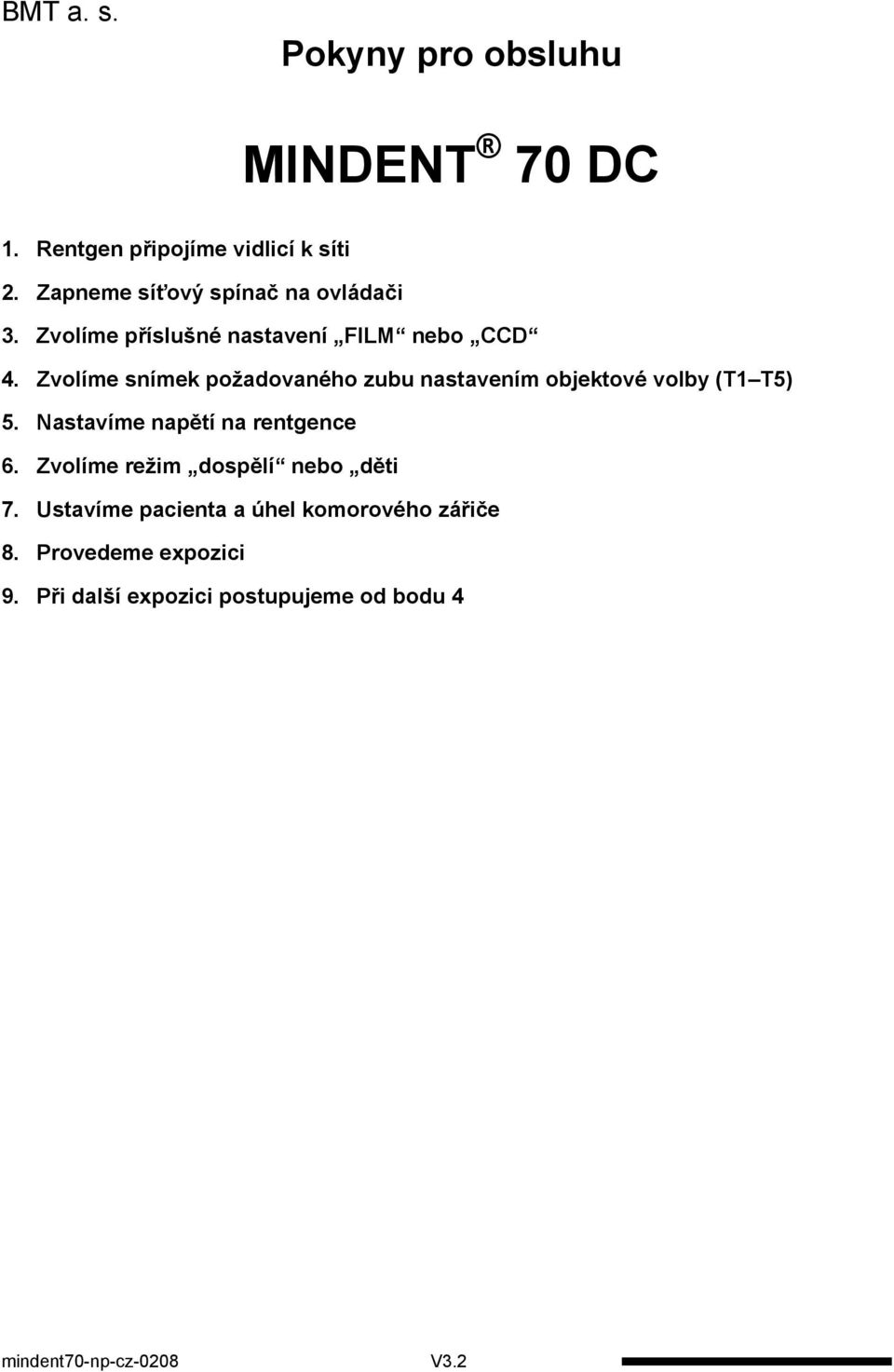

13 BMT a. s. Pokyny pro obsluhu MINDENT 70 DC 1. Rentgen připojíme vidlicí k síti 2. Zapneme síťový spínač na ovládači 3. Zvolíme příslušné nastavení FILM nebo CCD 4. Zvolíme snímek požadovaného zubu nastavením objektové volby (T1 T5) 5. Nastavíme napětí na rentgence 6. Zvolíme režim dospělí nebo děti 7. Ustavíme pacienta a úhel komorového zářiče 8. Provedeme expozici 9. Při další expozici postupujeme od bodu 4

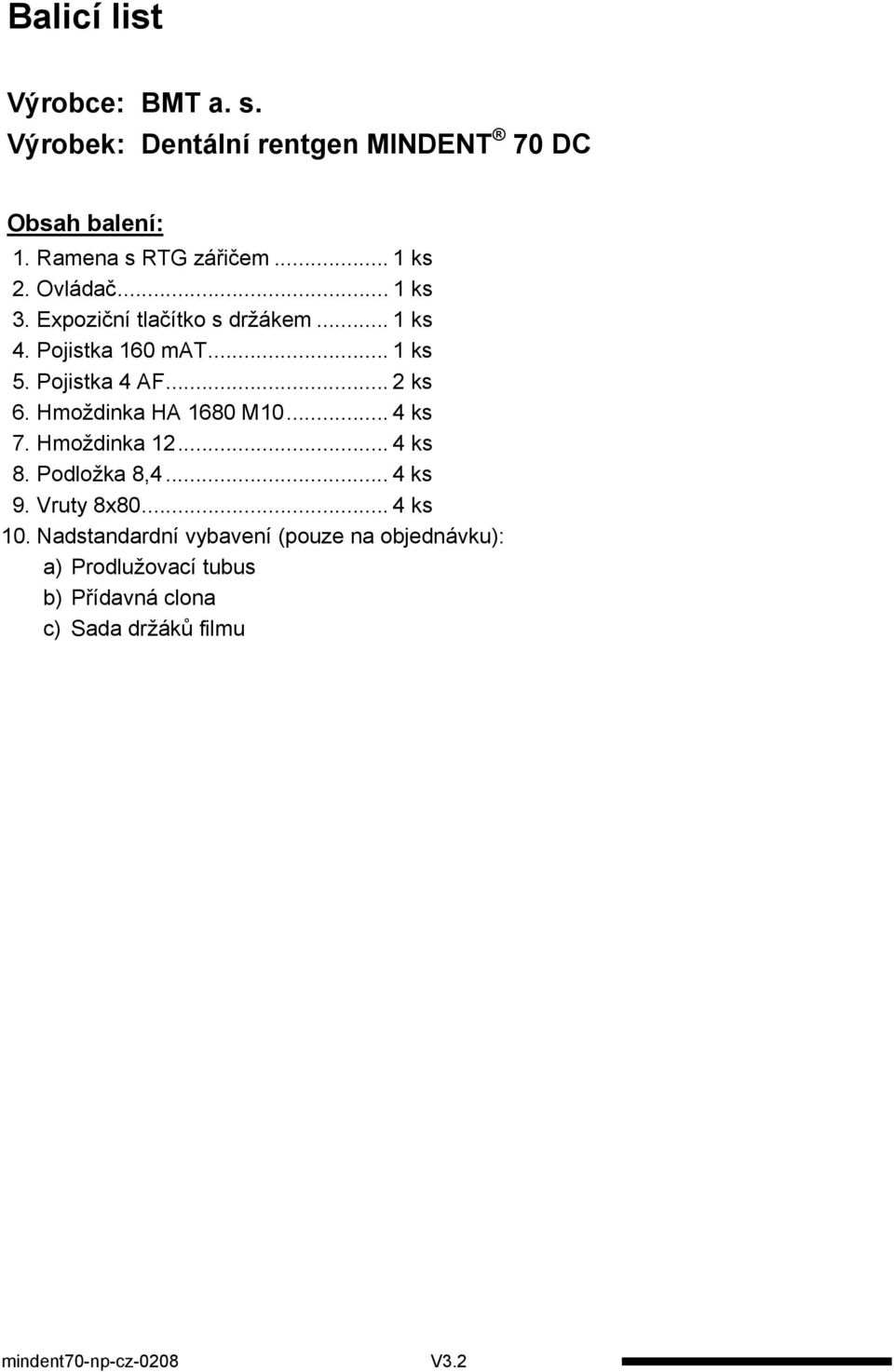

14 Balicí list Výrobce: BMT a. s. Výrobek: Dentální rentgen MINDENT 70 DC Obsah balení: 1. Ramena s RTG zářičem... 1 ks 2. Ovládač... 1 ks 3. Expoziční tlačítko s držákem... 1 ks 4. Pojistka 160 mat... 1 ks 5. Pojistka 4 AF... 2 ks 6. Hmoždinka HA 1680 M ks 7. Hmoždinka ks 8. Podložka 8, ks 9. Vruty 8x ks 10. Nadstandardní vybavení (pouze na objednávku): a) Prodlužovací tubus b) Přídavná clona c) Sada držáků filmu
