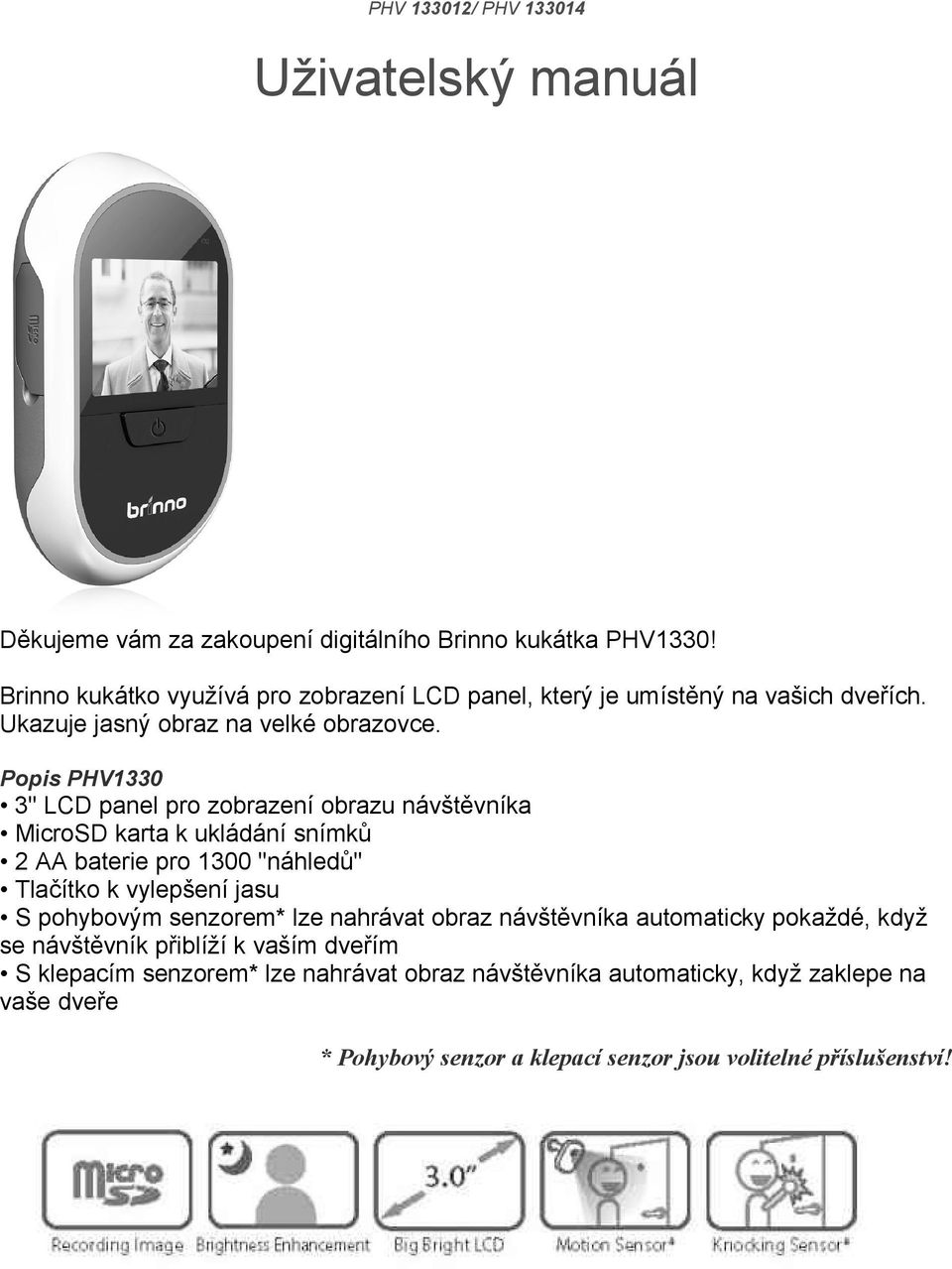

1 PHV / PHV Uživatelský manuál Děkujeme vám za zakoupení digitálního Brinno kukátka PHV1330! Brinno kukátko využívá pro zobrazení LCD panel, který je umístěný na vašich dveřích. Ukazuje jasný obraz na velké obrazovce. Popis PHV1330 3" LCD panel pro zobrazení obrazu návštěvníka MicroSD karta k ukládání snímků 2 AA baterie pro 1300 "náhledů" Tlačítko k vylepšení jasu S pohybovým senzorem* lze nahrávat obraz návštěvníka automaticky pokaždé, když se návštěvník přiblíží k vaším dveřím S klepacím senzorem* lze nahrávat obraz návštěvníka automaticky, když zaklepe na vaše dveře * Pohybový senzor a klepací senzor jsou volitelné příslušenství!

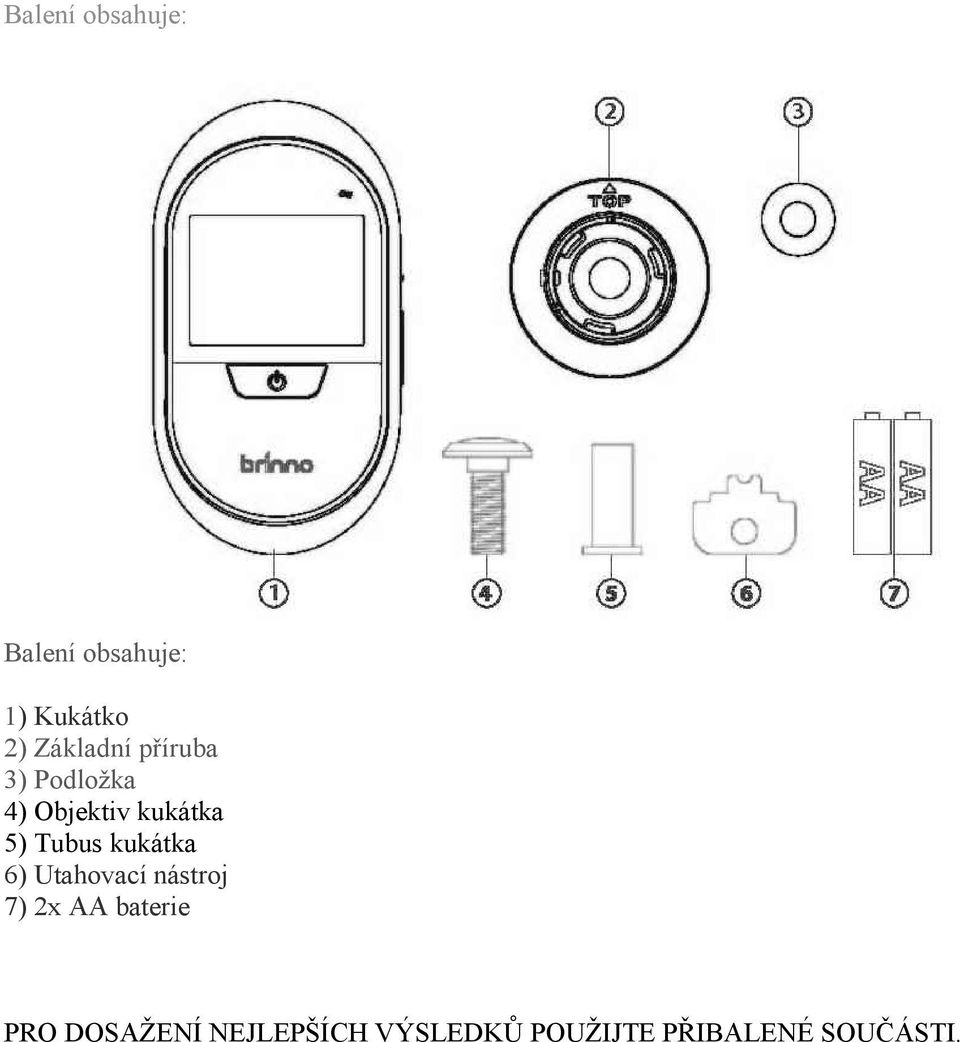

2 Balení obsahuje: Balení obsahuje: 1) Kukátko 2) Základní příruba 3) Podložka 4) Objektiv kukátka 5) Tubus kukátka 6) Utahovací nástroj 7) 2x AA baterie PRO DOSAŽENÍ NEJLEPŠÍCH VÝSLEDKŮ POUŽIJTE PŘIBALENÉ SOUČÁSTI.

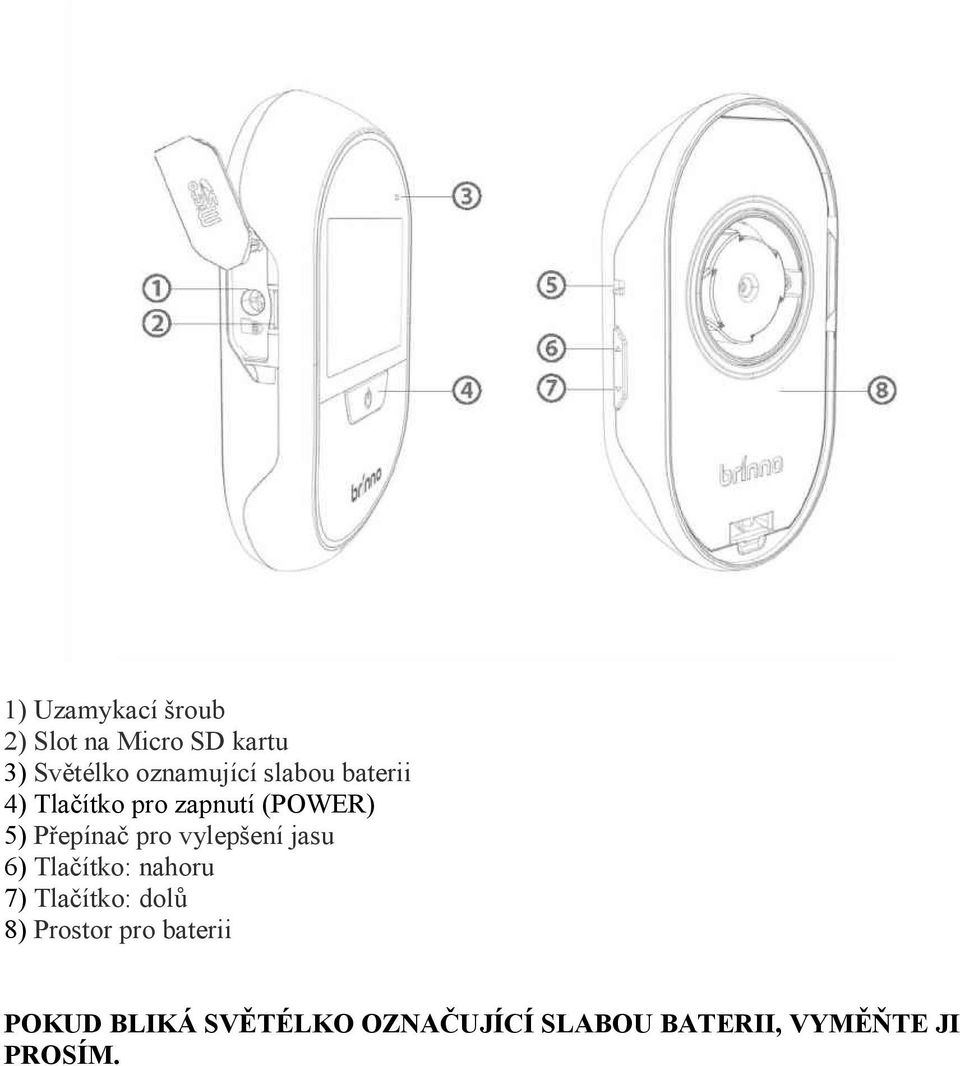

3 1) Uzamykací šroub 2) Slot na Micro SD kartu 3) Světélko oznamující slabou baterii 4) Tlačítko pro zapnutí (POWER) 5) Přepínač pro vylepšení jasu 6) Tlačítko: nahoru 7) Tlačítko: dolů 8) Prostor pro baterii 8 POKUD BLIKÁ SVĚTÉLKO OZNAČUJÍCÍ SLABOU BATERII, VYMĚŇTE JI PROSÍM.

4 Před instalací 1. Vložte baterii 2. Zapněte kukátko: Přidržte tlačítko pro spuštění na jednu vteřinu. 3. Nastavte datum a čas: Stiskněte tlačítko nahoru na dvě vteřiny, abyste se dostali do režimu nastavení. 4. Zvolte Set k nastavení času a data, pro ukončení nastavení pak EXIT. 5. Stiskněte tlačítko nahoru pro zvýšení hodnoty, tlačítko dolů pro snížení hodnoty, stiskněte zapnout pro další políčko. 6. Stiskněte tlačítko zapnout k dokončení nastavení. 7. Vložte Micro SD kartu* (Více informací v sekci Nahrávání obrázků ) *

5 Instalace Vložte objektiv kukátka na vnitřní stranu dveří. Pro 14mm kukátko Vložte tubus kukátka skrze základní přírubu a vložte obojí do otvoru na vnitřní straně dveří. 3 Utáhněte tubus kukátka svými prsty. For 12mm peephole Vložte tubus kukátka skrze podložku a základní přírubu a vložte obojí do otvoru na vnitřní straně dveří. 2 Jakmile je tubus zasunutý, otočte základní přírubou do pozice, aby nápis TOP odpovídal poloze 12 hodin. (vertikálně) Utáhněte tubus kukátka svými prsty.

6 Použijte utahovací nástroj k dotažení tubusu kukátka. Držte kukátko v poloze -25 stupňů proti směru hodinových ručiček a vložte jej do základní příruby. 6 7 Otáčejte kukátkem do po směru hodinových ručiček do horizontální podoby. Pokud chcete uzamknout kukátko, použijte křížový šroubovák k dotažení uzamykacího šroubu, který je umístěn v levé části přístroje. Nyní jste připraveni ke spuštění kukátka. A uzamykací šroub

7 Dokončení 1. Stiskněte tlačítko Power k normálnímu zobrazení. 2. Po opětovném stisknutí tlačítka Power získáte přiblížený obraz. Nastavení vylepšení jasu Vylepšení obrazu při slabém osvětlení Pokud je venkovní prostředí příliš tmavé, můžete zapnout zesílení jasu obrazu. A. Vypnuto B. Zapnuto 09-

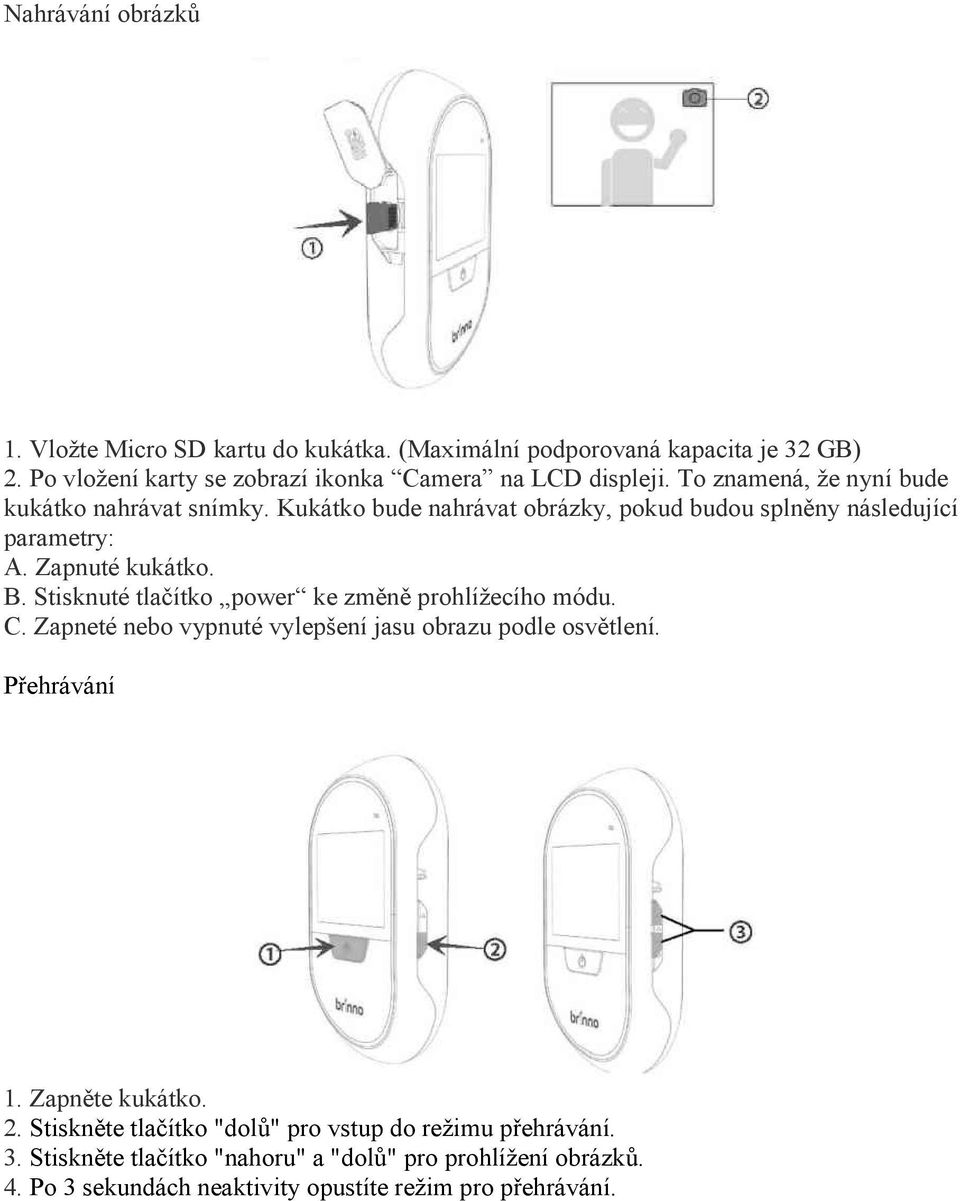

8 Nahrávání obrázků 1. Vložte Micro SD kartu do kukátka. (Maximální podporovaná kapacita je 32 GB) 2. Po vložení karty se zobrazí ikonka Camera na LCD displeji. To znamená, že nyní bude kukátko nahrávat snímky. Kukátko bude nahrávat obrázky, pokud budou splněny následující parametry: A. Zapnuté kukátko. B. Stisknuté tlačítko power ke změně prohlížecího módu. C. Zapneté nebo vypnuté vylepšení jasu obrazu podle osvětlení. Přehrávání 1. Zapněte kukátko. 2. Stiskněte tlačítko "dolů" pro vstup do režimu přehrávání. 3. Stiskněte tlačítko "nahoru" a "dolů" pro prohlížení obrázků. 4. Po 3 sekundách neaktivity opustíte režim pro přehrávání.

9 Volitelné příslušenství Pohybový senzor ( MAS 100) Instalací pohybového senzoru docílíte, že když lidé přijdou před Vaše dveře. kukátko začne nahrávat automaticky obrázky. Proto budete vědět, kdo se přiblížil k Vašemu domu, i když jste nebyli doma. Specifikace Model: MAS 100 Úhel detekce: 60 Detekce vzdálenosti: 3 ~ 5 m Přijímač vzdálenosti: 5 m Zdroj energie: 2 baterie AA Příslušenství: držák, přijímač, 2 baterie AA Rozměry (ŠxVxH): 66x90x24 mm Hmotnost: 20 g (bez baterií) Balení zahrnuje:

10 Klepací senzor (KNS 100) Instalací klepacího senzoru docílíte, že když lidé zaklepou na Vaše dveře, kukátko začne nahrávat automaticky obrázky. Proto budete vědět, kdo klepal na Vaše dveře, i když jste nebyli doma. Specifikace Model: KNS 100 Citlivost: gravitace Rozměry (ŠxVxH): 35.6x29x6 mm Hmotnost: 10 g Balení obsahuje: -

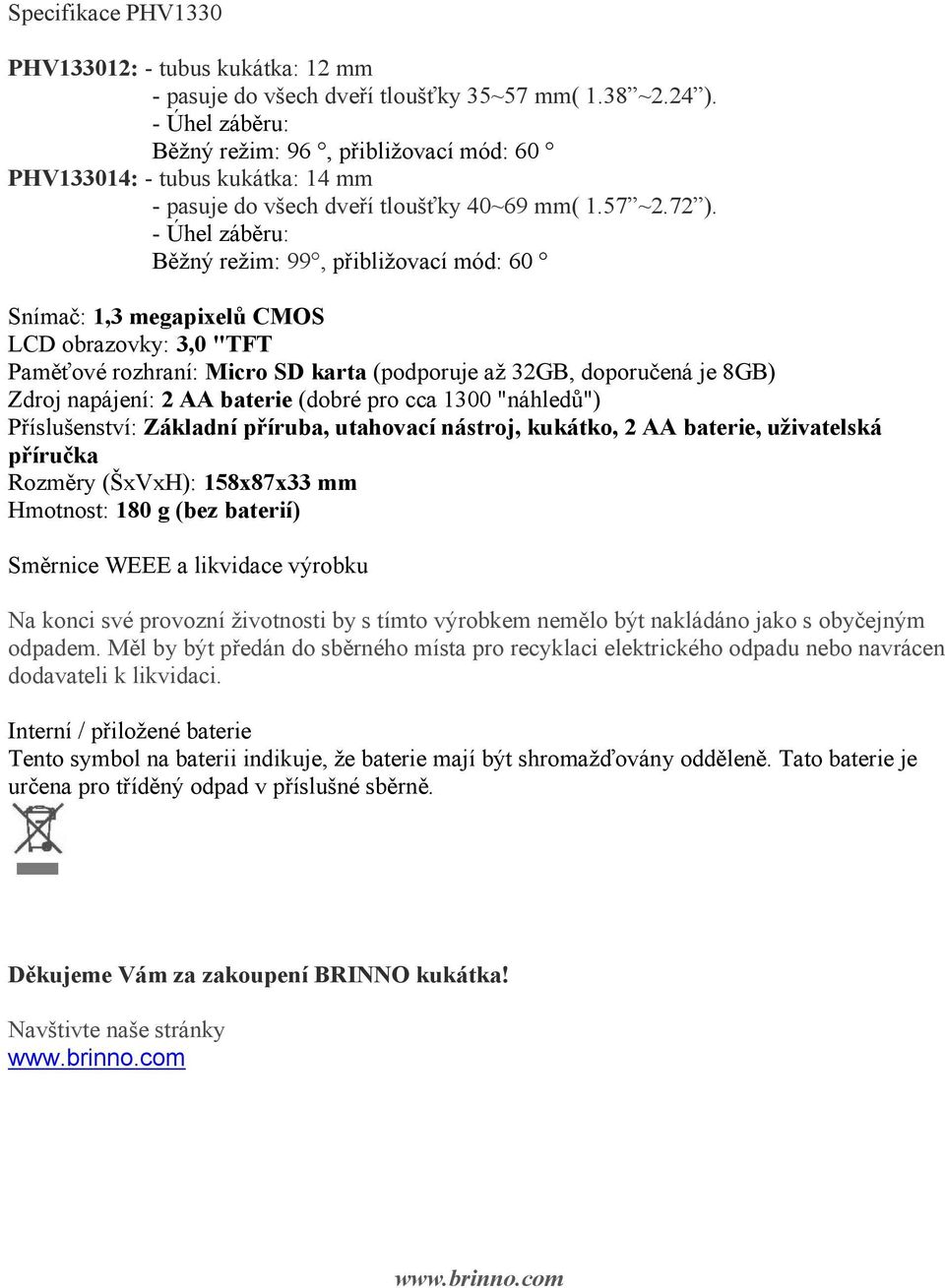

11 Specifikace PHV1330 PHV133012: - tubus kukátka: 12 mm - pasuje do všech dveří tloušťky 35~57 mm( 1.38 ~2.24 ). - Úhel záběru: Běžný režim: 96, přibližovací mód: 60 PHV133014: - tubus kukátka: 14 mm - pasuje do všech dveří tloušťky 40~69 mm( 1.57 ~2.72 ). - Úhel záběru: Běžný režim: 99, přibližovací mód: 60 Snímač: 1,3 megapixelů CMOS LCD obrazovky: 3,0 "TFT Paměťové rozhraní: Micro SD karta (podporuje až 32GB, doporučená je 8GB) Zdroj napájení: 2 AA baterie (dobré pro cca 1300 "náhledů") Příslušenství: Základní příruba, utahovací nástroj, kukátko, 2 AA baterie, uživatelská příručka Rozměry (ŠxVxH): 158x87x33 mm Hmotnost: 180 g (bez baterií) Směrnice WEEE a likvidace výrobku Na konci své provozní životnosti by s tímto výrobkem nemělo být nakládáno jako s obyčejným odpadem. Měl by být předán do sběrného místa pro recyklaci elektrického odpadu nebo navrácen dodavateli k likvidaci. Interní / přiložené baterie Tento symbol na baterii indikuje, že baterie mají být shromažďovány odděleně. Tato baterie je určena pro tříděný odpad v příslušné sběrně. Děkujeme Vám za zakoupení BRINNO kukátka! Navštivte naše stránky
