Návod k obsluze řídící jednotky TSC48-2

Transkript

1 Návod k obsluze řídící jednotky TSC48-2

2 Obsah Stav po zapnutí... 3 Nabídka Menu... 4 Nastavení Zobrazení... 4 Nastavení Dimery... 5 Nastavení Krivky... 6 Nastaveni TSC... 7 Funkce v režimu Servis... 8 Technické údaje jednotky TSC Základní vlastnosti a parametry... 9 Mapa ovládání jednotky TSC 48 Vsechny kanaly Procenta Hexadecimal Vstup DMX 512 Vstup Dim. Menu Zobrazení Dimery Krivky TSC Servis DMX kanal Krivka Predzhaveni Maximum Manualni vstup Nastaveni krivek Jas Kontrast Heslo Teplota Monitorovani DMX kan. Manual - dimer - DMX kolecko = vsechny kanaly Na 100% je dimer Celkem prijimanych kanalu 2

3 STAV PO ZAPNUTÍ Po připojení napájení 3x220V/50Hz dojde k restartu řídící jednotky a následné (do cca 3 sek.) aktivaci výstupů všech kanálů. Na displeji je zobrazena úvodní stránka (obr.1). indikace vstupních nebo výstupních (dle základního nastavení TSC48 - Menu / Zobrazení) DMX hodnot jednotlivých kanálù v % indikace napětí jednotlivých fází ukazatel teploty systému tlačítko pro vstup na stránku Menu Po zapnutí je ovládací jednotka zablokována heslem. U zablokované jednotky lze veškerá nastavení pouze prohlížet, nikoliv však měnit nastavení hodnot. Odblokování jednotky provedeme dle postupu na str. 7. Zelené LED diody vlevo od displeje indikují přípojení fází L1, L2, L3 k řídící jednotce (obr.2). Pokud LED nesvítí není připojena příslušná fáze, nebo došlo k přerušení příslušné pojistky F1-F3 na základní desce (obr.3). Červená LED dioda signalizuje správné připojení DMX signálu (obr.2). indikace L1 indikace L2 indikace L3 indikace DMX obr.2 obr.3 pojistka F1 (L1) pojistka F2 (L2) pojistka F3 (L3) 3

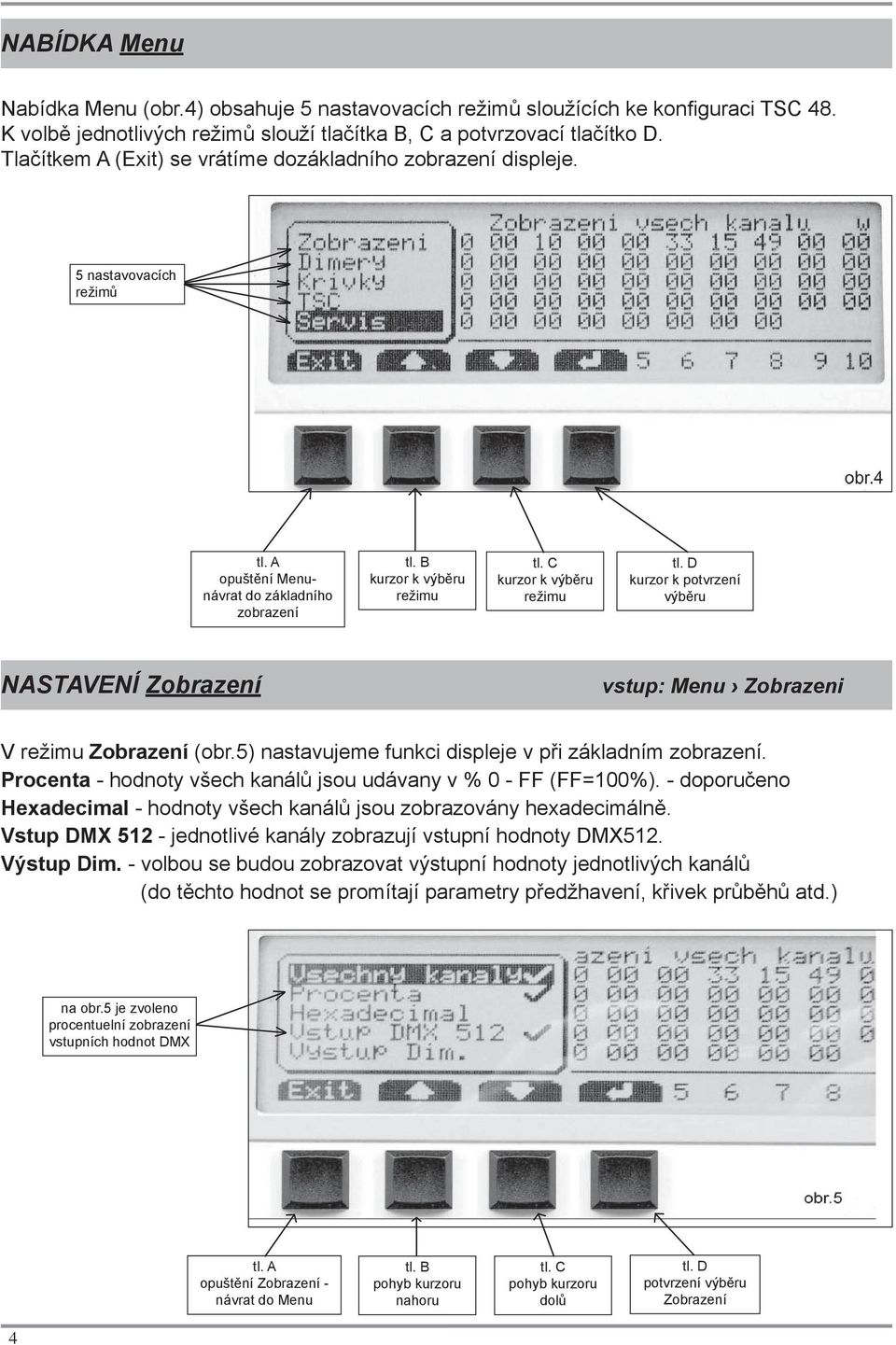

4 NABÍDKA Menu Nabídka Menu (obr.4) obsahuje 5 nastavovacích režimů sloužících ke konfiguraci TSC 48. K volbě jednotlivých režimů slouží tlačítka B, C a potvrzovací tlačítko D. Tlačítkem A (Exit) se vrátíme dozákladního zobrazení displeje. 5 nastavovacích režimů opuštění Menunávrat do základního zobrazení kurzor k výběru režimu kurzor k výběru režimu tl. D kurzor k potvrzení výběru NASTAVENÍ Zobrazení vstup: Menu Zobrazeni V režimu Zobrazení (obr.5) nastavujeme funkci displeje v při základním zobrazení. Procenta - hodnoty všech kanálů jsou udávany v % 0 - FF (FF=100%). - doporučeno Hexadecimal - hodnoty všech kanálů jsou zobrazovány hexadecimálně. Vstup DMX jednotlivé kanály zobrazují vstupní hodnoty DMX512. Výstup Dim. - volbou se budou zobrazovat výstupní hodnoty jednotlivých kanálů (do těchto hodnot se promítají parametry předžhavení, křivek průběhů atd.) na obr.5 je zvoleno procentuelní zobrazení vstupních hodnot DMX opuštění Zobrazení - návrat do Menu nahoru dolů tl. D potvrzení výběru Zobrazení 4

5 NASTAVENÍ Dimery vstup: Menu Dimery V režimu Dimery (obr.6) nastavujeme veškeré parametry jednotlivých stmívačů. Tlačítkem D přepínáme mezi volbou čísla stmívače (Dimer) - 1 až 48 a nastavením jeho parametrů. Nastavované parametry stmívačů volíme pomocí tlačítek B,C. Hodnoty jednotlivých parametrů nastavujeme pomocí otočného kolečka. Význam jednotlivých parametrů: DMX kanal - Přiřazujeme zvolenému stmívači (Dimer) DMX kanál v rozsahu Více stmívačům (Dimer) můžeme přiřadit stejný kanál DMX. Tím můžeme ovládat současně (po jednom kanále DMX) více stmívačů. Krivka - Zde zvolíme křivku průběhu stmívače. Můžeme vybrat z 25-ti křivek jsou křivky pevně předdefinované, jsou křivky definované uživetelem v režimu Krivky. (viz. nastavení křivek) Predzhavení - nastavujeme předžhavení daného stmívače v rozsahu 0% - 10% Maximum - nastavení omezení maximalního výstupního napětí v rozsahu 89%-FL% (FL=100%) Manualni vstup - přiřazení jednoho z 5-ti analogových vstupů 0-10V DC. Použití k dálkovému manuálnímu ovládání příslušného stmívače. 1 analo gový vstup je možno přiřadit více stmívačům a tí m je současně ovládat. nastavení čísla stmívače (dimer) 1-48 volba man. vstupu 0-10V nastavení max. výkonu nastavení předžhavení přirazení čísla DMX kanálu volba křivky indikace vstupní hodnoty DMX signálu indikace výstupní úrovně stmívače opuštění Dimerynávrat do Menu nahoru dolů tl. D přepínání mezi nastavením čísla stmívače a nastavením parametrů stmívače 5

6 NASTAVENÍ Krivky vstup: Menu Krivky Řídící jednotka má kapacitu 25 křivek průběhu stmívání. Křivky 1-15 jsou pevně definovány a nelze měnit jejich průběh. Křivky jsou označeny: 01 Linearni liearní průběh stmívání 02 Vypnuto stmívač trvale vypnut 03 Zap. 100% stmívač trvale zapnut 04 Predz. 3% linearní křivka s předžhavením 3% 05 Predz. 5% linearní křivka s předžhavením 5% 06 Ne-Dim 5% od 5% DMX stmívač zapnut na 100% 07 Ne-Dim 50% od 50% DMX stmívač zapnut na 100% 08 Ne-Dim 95% od 95% DMX stmívač zapnut na 100% 09 Rozs. 120V DMX od 0% do 100% = stmívač linearne od 0% do 50% SQUARE 1-15 pevně definované křivky uživatelsky definivané křivky Postup při definování průběhu křivky (obr.7): 1) Tl. D přepneme na nastavení čísla křivky (inverzně se zobrazí čísla 16-25) 2) Pomocí tlačítek B,C nebo otočného kolečka zvolíme požadovanou křivku. 3) Tl. D přepneme na nastavování průběhu křiky (inverzně se zobrazí příslušný sloupec. VYSTUP: nastavené výstupní hodnoty stmívače (dimer) v % (0-100%, FL=100%) VSTUP: hodnoty vstupního DMX signálu v % (po 5%) 4) Otočným kolečkem nastavíme požadující výstupní hodnotu stmívače v %. 5) Tl. B,C přejdeme na další požadovanou hodnotu DMX (VSTUP) a kolečkem nastavíme jeho výstupní hodnotu. 6) Nastavení křivky ukončíme (Exit) číslo nastavované křivky 1-16 nastavovaná výstupní hodnota pro vstup DMX=50% nastavení výstupní hodnoty stmívače vstupní hodnoty DMX ukončení nastavování křivky kurzor- volba hodnoty VSTUP kurzor - volba hodnoty VSTUP tl. D přepínání mezi nastavením čísla křivky a průběhu křivky 6

7 NASTAVENÍ TSC vstup: Menu TSC Zde nastavujeme parametry řídící jednotky (obr.8). Jas - podsvícení displeje nastavujeme v rozsahu Požadovanou hodnotu nastavu jeme pomocí otočného kolečka. Jas se po určité době nečinnosti ovládacích tlačítek automaticky vypne z ůvodu snížení spotřeby napájecího zdroje. Kontrast - nastavení kontrastu v rozsahu Požadovanou hodnotu nastavujeme pomocí otočného kolečka. Heslo - nastavení hesla zabranující neoprávněné manipulaci s nastavením řídící jednotky. Pokud není zadáno správné heslo lze veškeré nastavení řídící jednotky pouze prohlížet, nikoliv měnit. Teplota - pomocí otočného kolečka nastavíme požadovanou teplotu, při které dojde k sepnutí ventilátorů chladících stmívače. Postup zadání hesla: 1) Po zapnutí řídící jednotky heslo zobrazuje ) Tl. B,C najedeme na položku Heslo. 3) Otočným kolečkem nastavime správné heslo. Implicitně je heslo nastaveno na FFF. 4) Stiskneme tlačítko A (Exit). Tím opustíme režim TSC. Po zadání správného hesla se v pravém horním rohu zobrazí w. 5) Nyní můžeme měnit všechny parametry řídící jednotky a také změnit heslo. Změna hesla: 1) Před změnou hesla musíme jednotku odblokovat zadáním starého hesla. 2) Tl. B,C najedeme na položku Heslo. 3) Otočným kolečkem nastavíme nové heslo (dobře si zapamatujeme). Změna je doprovázena pípáním jednotky. 4) Stiskneme tlačítko A (Exit). Tím opustíme režim TSC. 5) K zablokování jednotky dojde při jejím opětovném zapnutí. nastavení jasu (podsvícení displeje) nastavení kontrastu nastavení teploty (spuštění chlazení) ukončení režimu TSC nahoru dolů 7

8 FUNKCE V REŽIMU Servis vstup: Menu Servis Režim Servis (obr.9) nabízí další ovládací a monitorovací funkce TSC48 sloužící k servisu stmívačů (dimer) a připojených spotřebičů. Monitorovani DMX kan. - slouží k monitorování vstupní hodnoty v % zvoleného DMX kanálu. Pomocí otočného kolečka zvolíme kánál DMX512, který požadujeme sledovat. Manual - umožnuje manuální ovládání zvoleného stmívače pomocí kolečka. - dimer - pomocí kolečka nastavujeme číslo stmívače, který budeme manuálně ovládat - DMX - zde měníme výstupní hodnotu zvoleného stmívače pomocí ovládacího kolečka. Hodnota je udávana v % (FL=100%).kolecko = vsechny kanaly - při zvolení této funkce ovládáme pomocí kolečka současně všechny stmívače (dimery) v rozsahu 0-100% Na 100% je dimer - pomocí kolečka zapneme na 100% zvolený stmívač. Ostatní stmívače jsou vypnuty. Celkem prijimanych kanalu - udává celkový počet DMX kanálů výsílaných do řídící jednotky TSC48. číslo stmívače určeného pro manuální ovládání 1-48 číslo monitorovaného kanálu hodnota monitorovaného kanálu v % současné ovládání všech stmívačů pomocí kolečka zapnutí zvoleného stmívače počet vysílaných kanálů na DMX lince ukončení režimu Servis - návrat do základní nabídky volba servisní funkce volba servisní funkce hodnata DMX manuálně ovládaného stmívače 8

9 Technické údaje ovládací jednotky - TSC48 napájecí napětí 3x230V / 50Hz přikon 30VA počet řízených stmívačů 48 řídící digitální signál DMX512 počet analogových řídících vstupů 5 řídící analogový signál 0-10V / DC Základní vlastnosti a parametry - indikace napětí všech fází na displeji - indikace hodnot všech přijímaných kanálů DMX na displeji v % (0-100%) nebo hexadecimálně(0-255) - indikace výstupních úrovní všech stmívačú v % (0-100%) nebo hexadecimálně (0-255) - přiřazení jákekoliv adresy DMX (0-512) kteremukoliv stmívači (PATCH) - přiřazení anologových vstupů kterémukoliv stmívači - 25 křivek převodních charakteristik: 15 křivek pevně nastavených 10 křivek uživatelsky definovaných - nastavení předžhavení (PREHEAT) stmívače - nastavení maximalního napětí stmívače - nastavení jasu (podsvícení) a kontrastu displeje - monitorování hodnoty adresy (1-512) DMX signálu - manuální ovládání zvoleného stmívače (pomocí otočného kolečka) - současné manuální ovládání všech stmívačů (pomocí otočného kolečka) - monitorování celkového počtu kanálů na DMX lince 9
