6 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ Montá opěrky (10) Instalace trysky PROVOZ... 7

Transkript

1

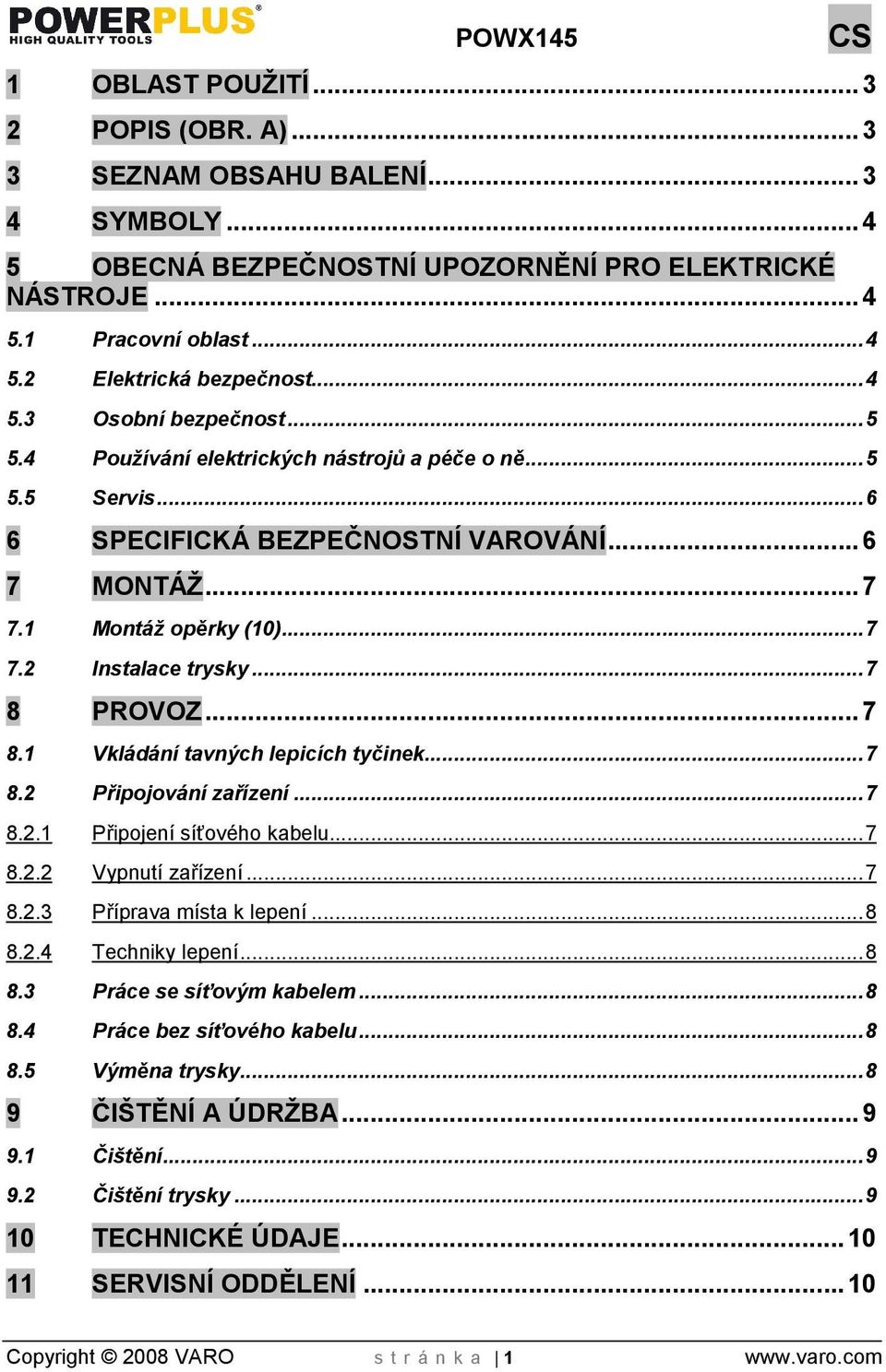

2 1 OBLAST POUŽITÍ POPIS (OBR. A) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Pouívání elektrických nástrojů a péče o ně Servis SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ Montá opěrky (10) Instalace trysky PROVOZ Vkládání tavných lepicích tyčinek Připojování zařízení Připojení síťového kabelu Vypnutí zařízení Příprava místa k lepení Techniky lepení Práce se síťovým kabelem Práce bez síťového kabelu Výměna trysky ČITĚNÍ A ÚDRBA Čitění Čitění trysky TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ Copyright 2008 VARO stránka 1

3 12 USKLADNĚNÍ ŘEENÍ PROBLÉMŮ ZÁRUKA IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ Copyright 2008 VARO stránka 2

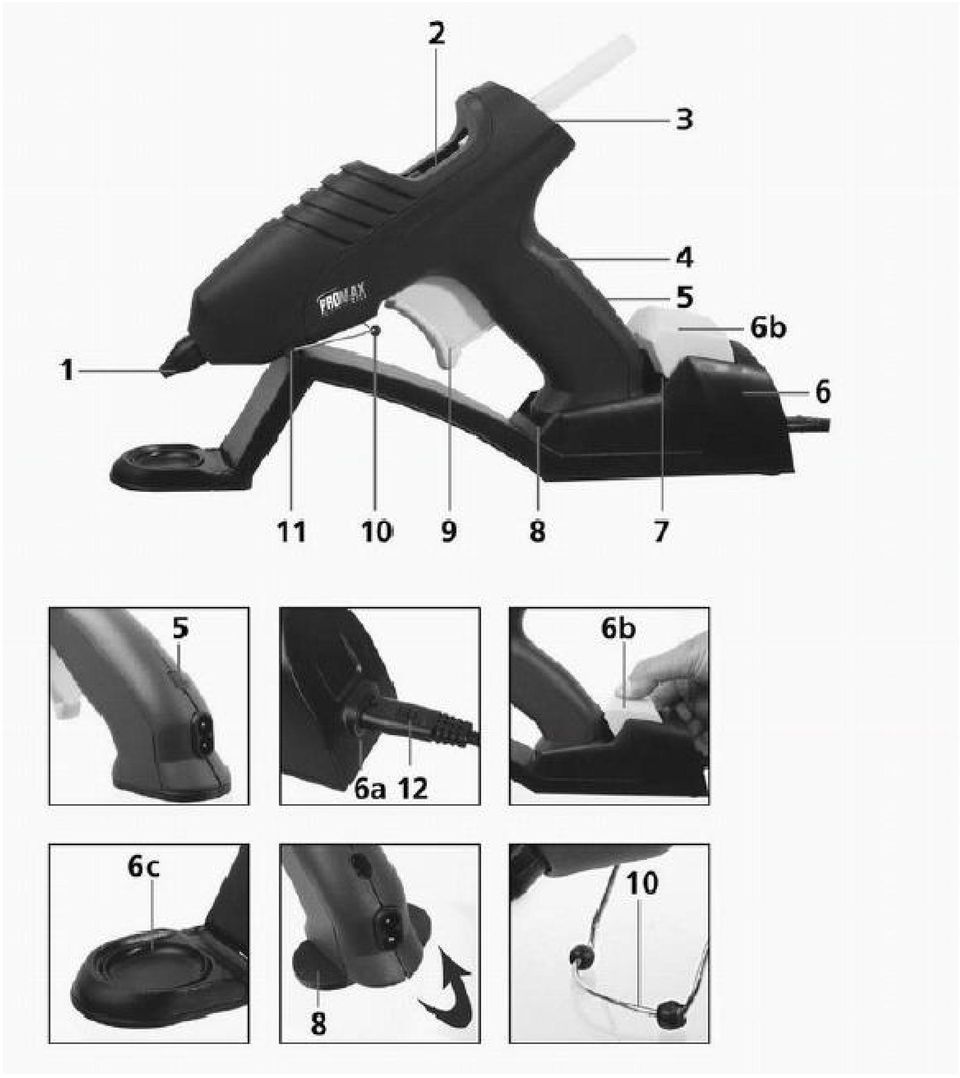

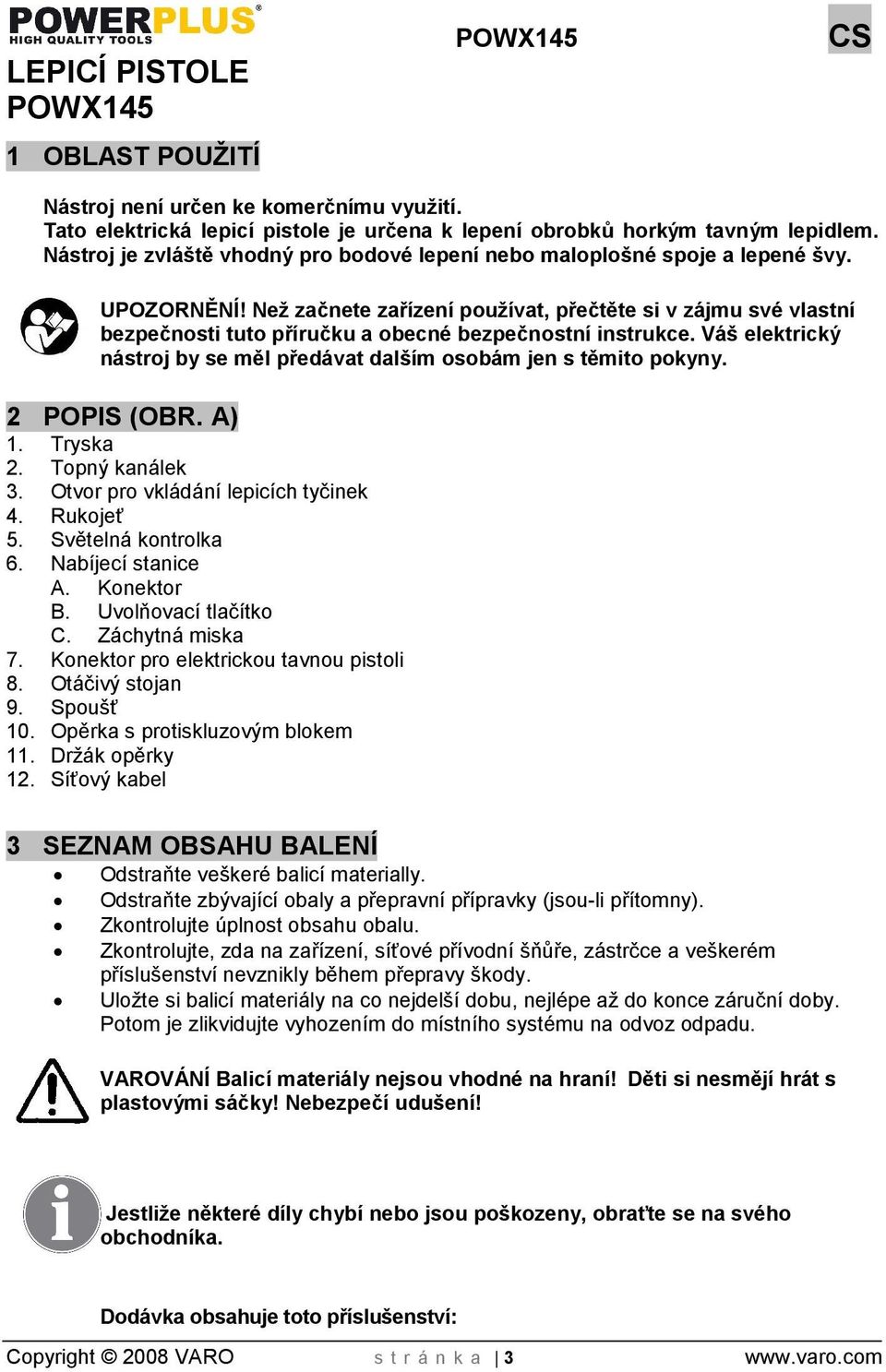

4 LEPICÍ PISTOLE POWX145 1 OBLAST POUŽITÍ POWX145 CS Nástroj není určen ke komerčnímu vyuití. Tato elektrická lepicí pistole je určena k lepení obrobků horkým tavným lepidlem. Nástroj je zvlátě vhodný pro bodové lepení nebo maloploné spoje a lepené vy. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 POPIS (OBR. A) 1. Tryska 2. Topný kanálek 3. Otvor pro vkládání lepicích tyčinek 4. Rukojeť 5. Světelná kontrolka 6. Nabíjecí stanice A. Konektor B. Uvolňovací tlačítko C. Záchytná miska 7. Konektor pro elektrickou tavnou pistoli 8. Otáčivý stojan 9. Spouť 10. Opěrka s protiskluzovým blokem 11. Drák opěrky 12. Síťový kabel 3 SEZNAM OBSAHU BALENÍ Odstraňte vekeré balicí materially. Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny). Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Uložte si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! Jestlie některé díly chybí nebo jsou pokozeny, obraťte se na svého obchodníka. Dodávka obsahuje toto přísluenství: Copyright 2008 VARO stránka 3

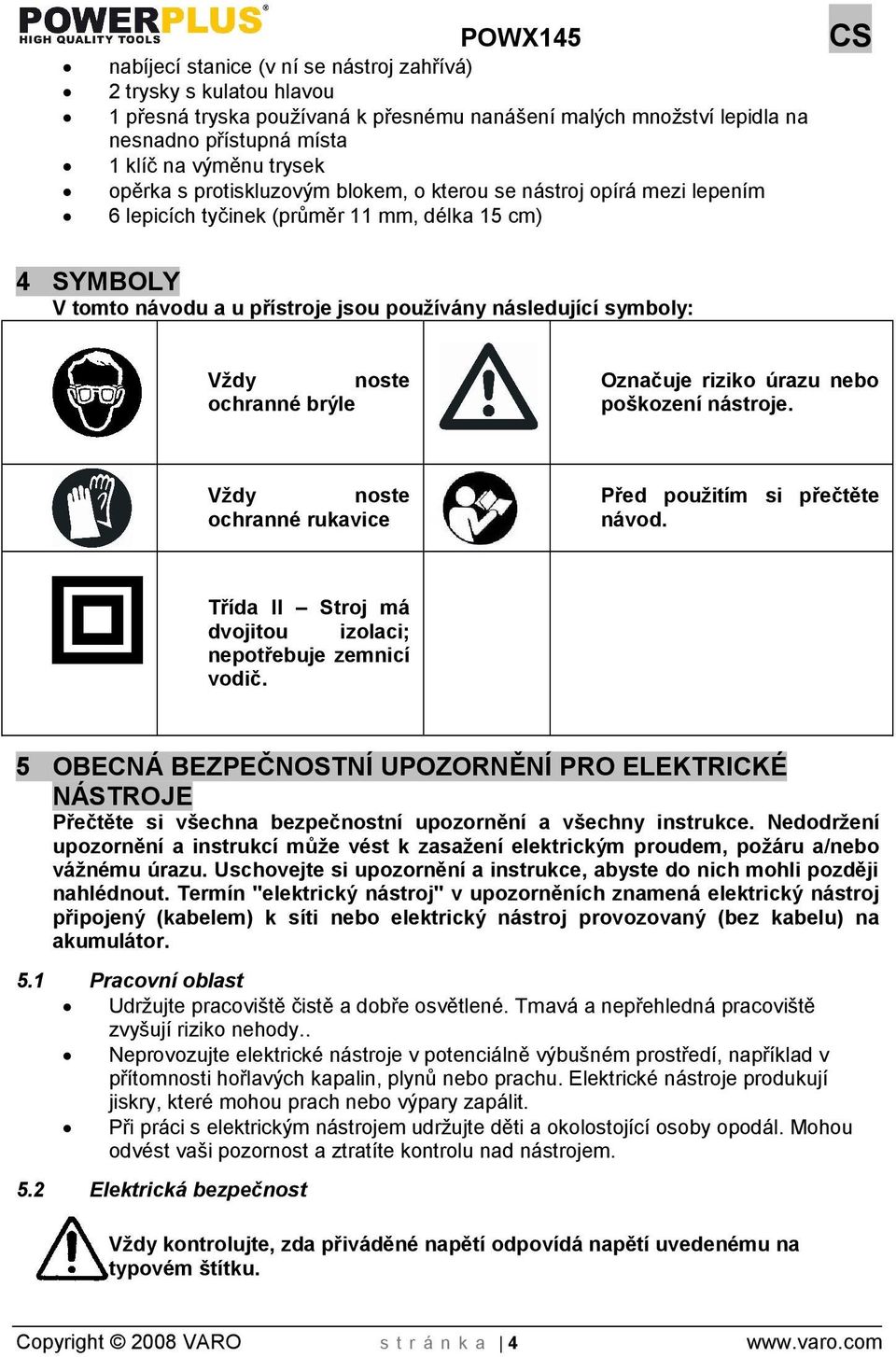

5 nabíjecí stanice (v ní se nástroj zahřívá) 2 trysky s kulatou hlavou 1 přesná tryska pouívaná k přesnému nanáení malých mnoství lepidla na nesnadno přístupná místa 1 klíč na výměnu trysek opěrka s protiskluzovým blokem, o kterou se nástroj opírá mezi lepením 6 lepicích tyčinek (průměr 11 mm, délka 15 cm) 4 SYMBOLY V tomto návodu a u přístroje jsou pouívány následující symboly: Vždy noste ochranné brýle Označuje riziko úrazu nebo poškození nástroje. Vždy noste ochranné rukavice Před pouitím si přečtěte návod. Třída II Stroj má dvojitou izolaci; nepotřebuje zemnicí vodič. 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, poáru a/nebo vánému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na akumulátor. 5.1 Pracovní oblast Udrujte pracovitě čistě a dobře osvětlené. Tmavá a nepřehledná pracovitě zvyšují riziko nehody.. Neprovozujte elektrické nástroje v potenciálně výbuném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem udrujte děti a okolostojící osoby opodál. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost Vdy kontrolujte, zda přiváděné napětí odpovídá napětí uvedenému na typovém štítku. Copyright 2008 VARO stránka 4

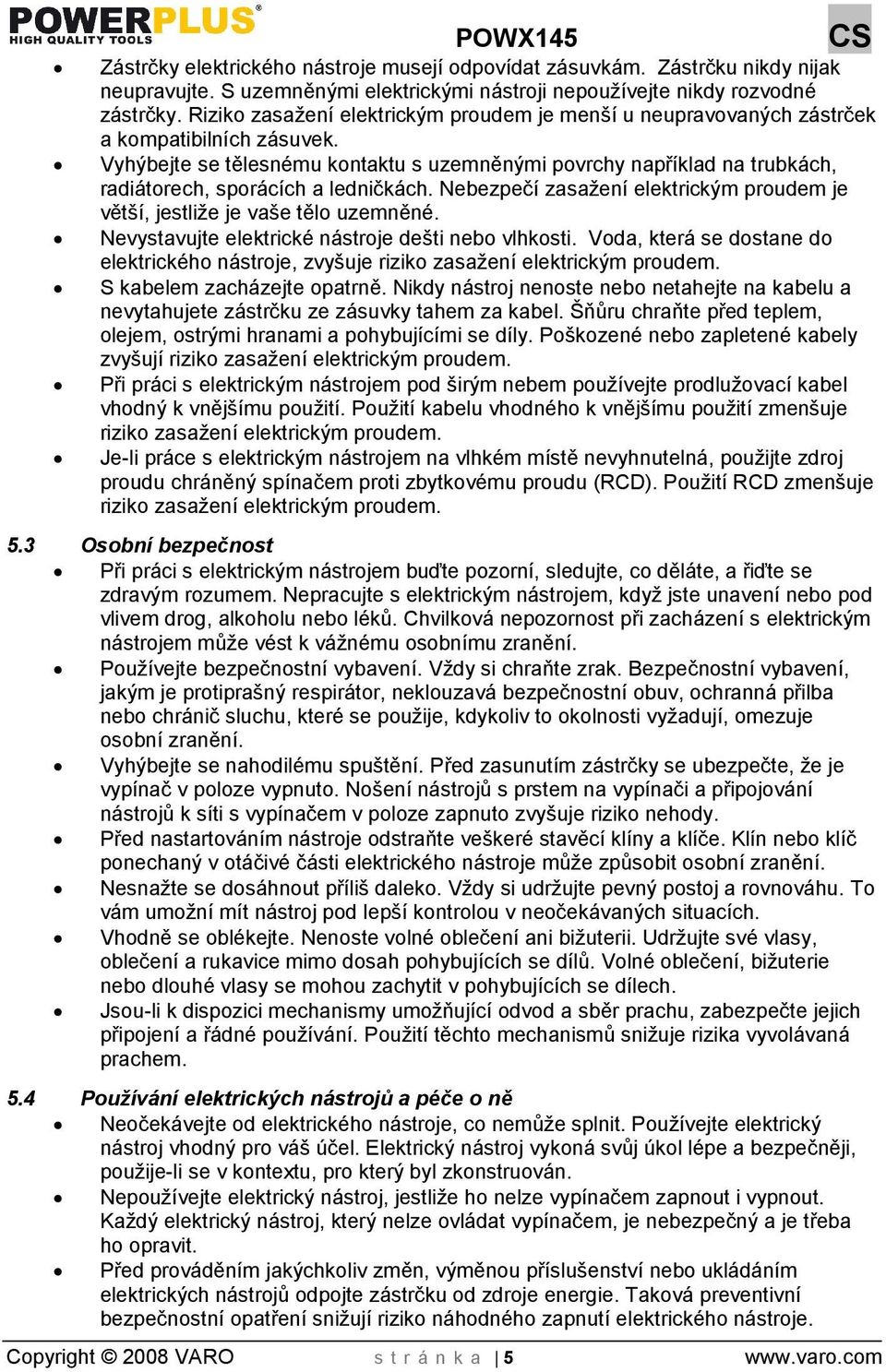

6 Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepouívejte nikdy rozvodné zástrčky. Riziko zasaení elektrickým proudem je mení u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasaení elektrickým proudem je větí, jestlie je vae tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S kabelem zacházejte opatrně. Nikdy nástroj nenoste nebo netahejte na kabelu a nevytahujete zástrčku ze zásuvky tahem za kabel. ňůru chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod irým nebem pouívejte prodluovací kabel vhodný k vnějímu pouití. Pouití kabelu vhodného k vnějímu pouití zmenuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, pouijte zdroj proudu chráněný spínačem proti zbytkovému proudu (RCD). Pouití RCD zmenuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem můe vést k vánému osobnímu zranění. Pouívejte bezpečnostní vybavení. Vdy si chraňte zrak. Bezpečnostní vybavení, jakým je protipraný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se pouije, kdykoliv to okolnosti vyadují, omezuje osobní zranění. Vyhýbejte se nahodilému sputění. Před zasunutím zástrčky se ubezpečte, e je vypínač v poloze vypnuto. Noení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyuje riziko nehody. Před nastartováním nástroje odstraňte vekeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje můe způsobit osobní zranění. Nesnate se dosáhnout příli daleko. Vdy si udrujte pevný postoj a rovnováhu. To vám umožní mít nástroj pod lepí kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani biuterii. Udrujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, biuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umoňující odvod a sběr prachu, zabezpečte jejich připojení a řádné pouívání. Pouití těchto mechanismů sniuje rizika vyvolávaná prachem. 5.4 Pouívání elektrických nástrojů a péče o ně Neočekávejte od elektrického nástroje, co nemůe splnit. Pouívejte elektrický nástroj vhodný pro vá účel. Elektrický nástroj vykoná svůj úkol lépe a bezpečněji, použije-li se v kontextu, pro který byl zkonstruován. Nepouívejte elektrický nástroj, jestlie ho nelze vypínačem zapnout i vypnout. Kadý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou přísluenství nebo ukládáním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření sniují riziko náhodného zapnutí elektrického nástroje. Copyright 2008 VARO stránka 5

7 Nepouívané elektrické nástroje ukládejte mimo dosah dětí a nedovolte s nimi pracovat osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny. Elektrické nástroje mohou být v rukách nekolených uivatelů nebezpečné. Kontrolujte, zda nejsou pohyblivé díly nesprávně seřízené nebo zadřené, zda nejsou prasklé a zda na nich není patrné nic, co by se mohlo dotknout provozu elektrického nástroje. Při pokození dejte elektrický nástroj opravit. Mnoho nehod způsobují právě nedostatečně udrované elektrické nástroje. Řezné nástroje udrujte ostré a čisté. Je méně pravděpodobné, e by se řádně udrované řezné nástroje s ostrými břity někde zadrhly, a proto se ostré nástroje snáze ovládají. Pouívejte elektrický nástroj, přísluenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, ji je třeba vykonat. Pouití elektrického nástroje způsobem jiným, ne pro který je určen, můe vytvořit potenciálně nebezpečnou situaci. 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který pouívá výhradně originální náhradní díly. Tak si zajistíte, e nástroj bude i nadále bezpečný. 6 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ Tento nástroj není určen pro osoby (včetně dětí) s duevním nebo fyzickým postiením. Nemají jej pouívat ani osoby bez potřebných znalostí a zkueností, pokud na ně nedohlíí osoba odpovídající za jejich bezpečnost nebo pokud nebyly ohledně pouívání nástroje poučeny. Dohlíejte na děti a zajistěte, aby si s nástrojem nehrály. Vdy nástroj po ukončení práce vypněte a poté vytáhněte síťovou zástrčku ze zásuvky. Nástroj odlote na opěrku (10), dokud zcela nevychladne. Nikdy nástroj nezakrývejte, zatímco je zapnut. Jeho pláť se během provozu zahřívá. Přehřátí nástroje můe vést k poáru. Kdy se nástroj nepouívá, vdy jej odkládejte na opěrku. Nebezpečí popálení! Elektrická tavná pistole a tryska dosahují teplot až 200 C. Vyhýbejte se přímému dotyku kůe jak se zapnutým nástrojem tak s kapalným roztaveným lepidlem. Noste ochranné brýle Copyright 2008 VARO stránka 6

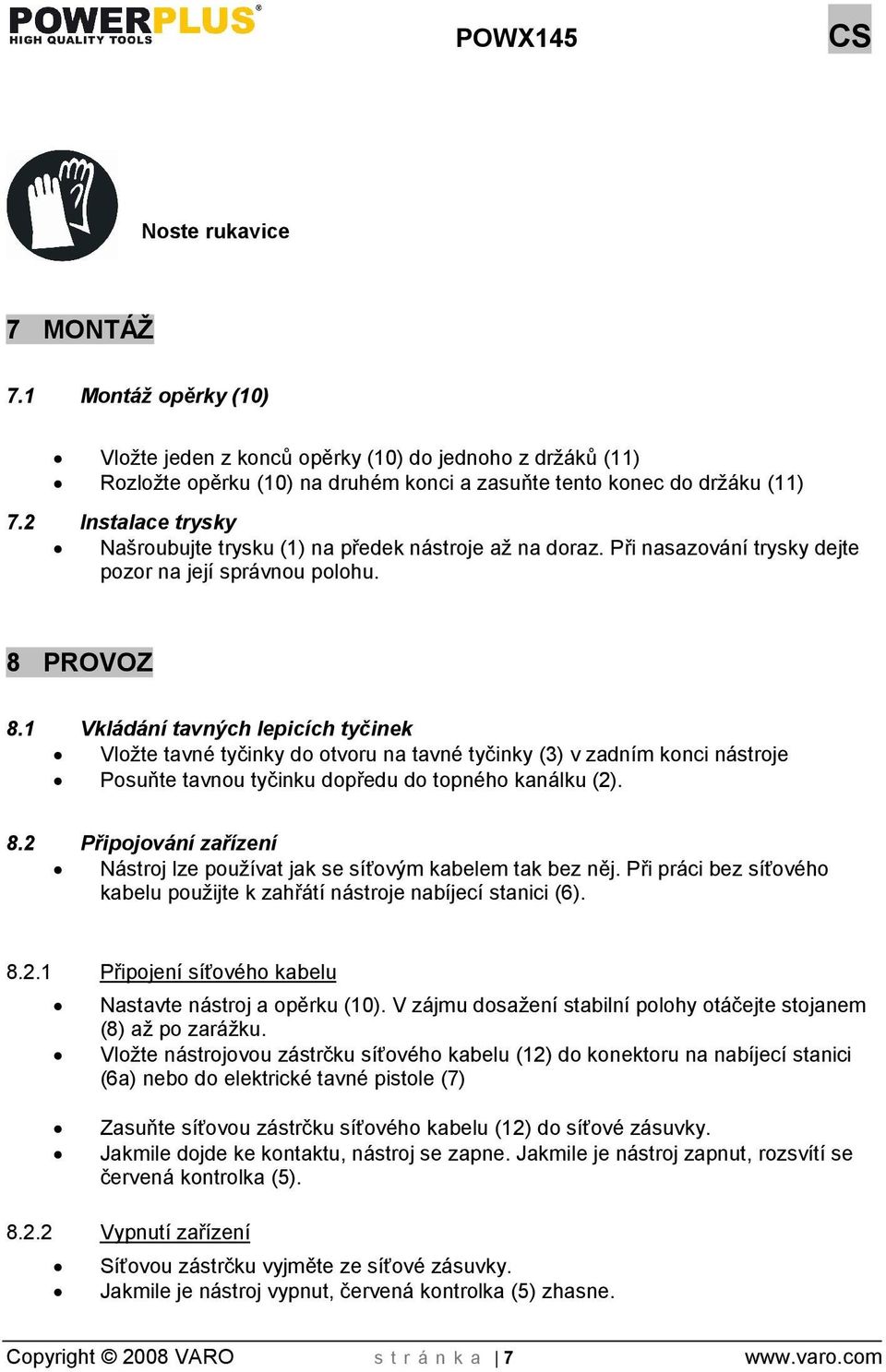

8 Noste rukavice 7 MONTÁŽ 7.1 Montá opěrky (10) Vložte jeden z konců opěrky (10) do jednoho z dráků (11) Rozlote opěrku (10) na druhém konci a zasuňte tento konec do dráku (11) 7.2 Instalace trysky Naroubujte trysku (1) na předek nástroje a na doraz. Při nasazování trysky dejte pozor na její správnou polohu. 8 PROVOZ 8.1 Vkládání tavných lepicích tyčinek Vlote tavné tyčinky do otvoru na tavné tyčinky (3) v zadním konci nástroje Posuňte tavnou tyčinku dopředu do topného kanálku (2). 8.2 Připojování zařízení Nástroj lze pouívat jak se síťovým kabelem tak bez něj. Při práci bez síťového kabelu použijte k zahřátí nástroje nabíjecí stanici (6) Připojení síťového kabelu Nastavte nástroj a opěrku (10). V zájmu dosaení stabilní polohy otáčejte stojanem (8) až po zarážku. Vlote nástrojovou zástrčku síťového kabelu (12) do konektoru na nabíjecí stanici (6a) nebo do elektrické tavné pistole (7) Zasuňte síťovou zástrčku síťového kabelu (12) do síťové zásuvky. Jakmile dojde ke kontaktu, nástroj se zapne. Jakmile je nástroj zapnut, rozsvítí se červená kontrolka (5) Vypnutí zařízení Síťovou zástrčku vyjměte ze síťové zásuvky. Jakmile je nástroj vypnut, červená kontrolka (5) zhasne. Copyright 2008 VARO stránka 7

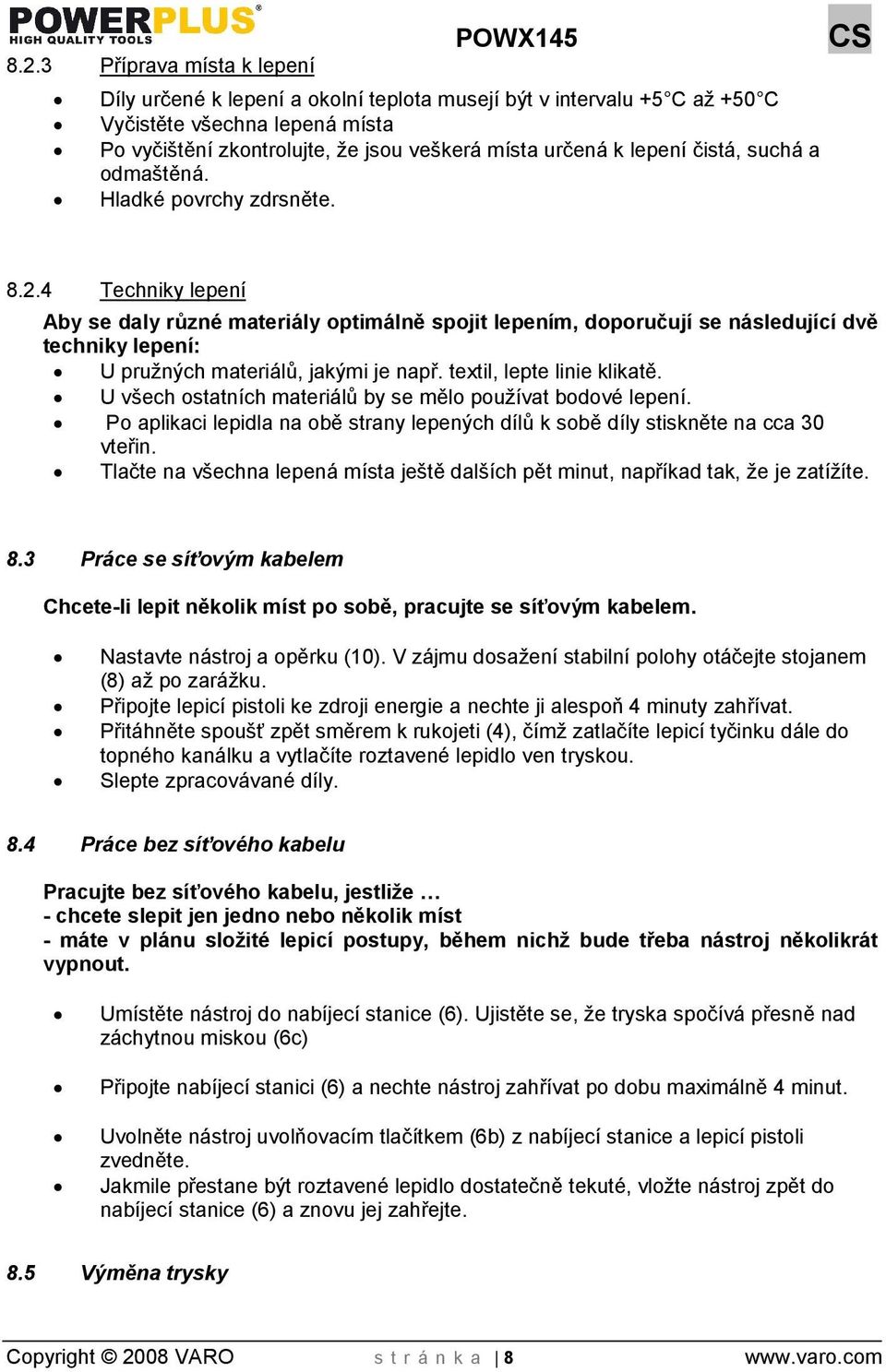

9 8.2.3 Příprava místa k lepení POWX145 CS Díly určené k lepení a okolní teplota musejí být v intervalu +5 C až +50 C Vyčistěte vechna lepená místa Po vyčitění zkontrolujte, e jsou vekerá místa určená k lepení čistá, suchá a odmatěná. Hladké povrchy zdrsněte Techniky lepení Aby se daly různé materiály optimálně spojit lepením, doporučují se následující dvě techniky lepení: U pruných materiálů, jakými je např. textil, lepte linie klikatě. U vech ostatních materiálů by se mělo pouívat bodové lepení. Po aplikaci lepidla na obě strany lepených dílů k sobě díly stiskněte na cca 30 vteřin. Tlačte na vechna lepená místa jetě dalích pět minut, napříkad tak, e je zatííte. 8.3 Práce se síťovým kabelem Chcete-li lepit několik míst po sobě, pracujte se síťovým kabelem. Nastavte nástroj a opěrku (10). V zájmu dosaení stabilní polohy otáčejte stojanem (8) až po zarážku. Připojte lepicí pistoli ke zdroji energie a nechte ji alespoň 4 minuty zahřívat. Přitáhněte spouť zpět směrem k rukojeti (4), čím zatlačíte lepicí tyčinku dále do topného kanálku a vytlačíte roztavené lepidlo ven tryskou. Slepte zpracovávané díly. 8.4 Práce bez síťového kabelu Pracujte bez síťového kabelu, jestliže - chcete slepit jen jedno nebo několik míst - máte v plánu sloité lepicí postupy, během nich bude třeba nástroj několikrát vypnout. Umístěte nástroj do nabíjecí stanice (6). Ujistěte se, e tryska spočívá přesně nad záchytnou miskou (6c) Připojte nabíjecí stanici (6) a nechte nástroj zahřívat po dobu maximálně 4 minut. Uvolněte nástroj uvolňovacím tlačítkem (6b) z nabíjecí stanice a lepicí pistoli zvedněte. Jakmile přestane být roztavené lepidlo dostatečně tekuté, vlote nástroj zpět do nabíjecí stanice (6) a znovu jej zahřejte. 8.5 Výměna trysky Copyright 2008 VARO stránka 8

10 Nebezpečí popálení! Roztavené lepidlo a tryska dosahují teplot a 200 C. Před výměnou trysky je třeba nástroj vypnout a nechat jej vychládat 20 a 30 minut. Vytáhněte síťovou zástrčku. Odšroubujte trysku (1) z přední části nástroje. Jestlie se nedaří odroubovat trysku rukou: sejměte z trysky gumový klobouček a odroubujte trysku dodávaným klíčem. Naroubujte do závitu jinou trysku (1) a na doraz. Při nasazování trysky dejte pozor na její správnou polohu. 9 ČITĚNÍ A ÚDRBA Pozor! Ne začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 9.1 Čitění Udrujte větrací otvory nástroje čisté, abyste předeli jeho přehřátí. Pravidelně čistěte těleso stroje měkkou tkaninou, nejlépe po kadém použití. Udrujte větrací otvory prosté prachu a nečistot. Jestlie nečistota nepovoluje, pouijte měkkou tkaninu navlhčenou ve vodě s přídavkem mýdla. Nikdy nepouívejte rozpoutědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpoutědla mohou poškodit plastové díly. Nástroj nesmí přijít do styku s kapalinami. Kapalina, která pronikne do nástroje, můe způsobit zkrat, od něho můe nástroj začít hořet. Odpojte síťovou zástrčku, ne začnete nástroj čistit. Před čitěním nechte nástroj zcela vychladnout. Při snímání nástroje z nabíjecí stanice je třeba opatrně zvednout přední část. Jinak by se mohla nabíjecí stanice poškodit a záchytná miska odsunout. Kdy skončíte s čitěním, vsuňte záchytnou misku zpátky do vybrání slouícího k tomuto účelu a celou komponentu nasaďte zpět na nabíjecí stanici připevněním k opěrce. 9.2 Čitění trysky Studené přebytečné lepidlo odstraňte předmětem s ostrým okrajem nebo vlote trysku do mírně teplé vody, kde zbytky lepidla změknou a lze je pak odstranit rukou. Copyright 2008 VARO stránka 9

11 10 TECHNICKÉ ÚDAJE POWX145 CS Napětí / frekvence Výstup 230V / 50Hz 35W (500W) Třída II Stroj má dvojitou izolaci. Proto není potřebný zemnicí drát. 11 SERVISNÍ ODDĚLENÍ Pokozené vypínače je třeba nechat vyměnit v naem poprodejním servisním oddělení. Je-li pokozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v naem servisním oddělení. Výměnu spojovacího kabelu by mělo provést nae servisní oddělení (viz poslední stránku) nebo kvalifikovaný specialista (kvalifikovaný elektrikář). 12 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho přísluenství. Ulote jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příli vysokým i příli nízkým teplotám. Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte jej v temnu. Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost. Ne tavnou pistoli uloíte, ujistěte se, e zcela vychladla. Nástroj nezavěujte za síťový kabel. Před uloením zavřete přední část nabíjecí stanice. 13 ŘEENÍ PROBLÉMŮ Nástroj nelze zapnout. Síťová zástrčka není připojena do zásuvky. > Zástrčku zasuňte do síťové zásuvkyt. Síťový kabel je vadný. > Dejte síťový kabel vyměnit do autorizovaného servisního střediska. Nástroj se přehřívá > Nechte nástroj několik minut chladnout a pak ho znovu zapněte Copyright 2008 VARO stránka 10

12 Tryska sedí na závitu nakřivo Tryska se zadřela. > Trysku sejměte a vraťte ji řádně na závit šroubu. Roztavené lepidlo není dost tekuté Zahřátí není dostatečné. > Nechte nástroj zahřívat déle. > Nechte nástroj zkontrolovat v autorizovaném servisním středisku 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 36 nebo 36 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady. Nevztahuje se na díly vadné následkem běného opotřebení, jako jsou loiska, kartáčky, kabely a zástrčky, nebo přísluenství jako jsou vrtáky, vrtací bity, pilové kotouče atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na přepravní náklady. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup nebo kdy je zřejmé, e výrobek nebyl správně udrován (pravidelné čitění větracích otvorů, pravidelná výměna uhlíkových kartáčků, atd.). Uschovejte si doklad o zakoupení, neboť se jím prokazuje datum nákupu. Zařízení se musí prodejci vrátit nerozmontované, v přijatelně čistém stavu, (v původním kufříku s výliskem na uloení zařízení, pokud se tento poadavek vztahuje na tento případ) spolu s dokladem o zakoupení. 15 IVOTNÍ PROSTŘEDÍ Bude-li vae zařízení po delí době pouívání třeba vyměnit za nové, nelikvidujte pouité zařízení spolu s běným domovním odpadem, ale proveďte to způsobem ekologicky bezpečným. Elektrický odpad se nesmí likvidovat jako součást domovního odpadu. Kde je to moné, provádějte recyklaci. Zeptejte se na místním úřadu nebo u maloobchodníků, kde a jak lze recyklovat. Copyright 2008 VARO stránka 11

13 16 PROHLÁENÍ O SHODĚ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Výrobek: LEPICÍ PISTOLE Výrobní značka: PowerPlus Model: POWX145 je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic zaloených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES 2004/108/ES směrnice o nízkém napětí směrnice o elektromagnetické kompatibilitě Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2002 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti. Philippe Vankerkhove Ředitel pro certifikaci 24/09/2008 Copyright 2008 VARO stránka 12
