1 1 OBLAST POUŽITÍ SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ MONTÁŽ Elektrické připojení Uzemnění OBSLUHA Tlaková hadice Bezpečnostní poadavky ČITĚNÍ A ÚDRBA Čitění TECHNICKÉ ÚDAJE SERVISNÍ ODDĚLENÍ USKLADNĚNÍ ŘEENÍ PROBLÉMŮ NÁVOD K POUŽITÍ POW686 EDWC Technické údaje Obecně Instalace Bezpečnost Závady ZÁRUKA Copyright 2008 VARO Page 1

2 15 IVOTNÍ PROSTŘEDÍ PROHLÁENÍ O SHODĚ Copyright 2008 VARO Page 2

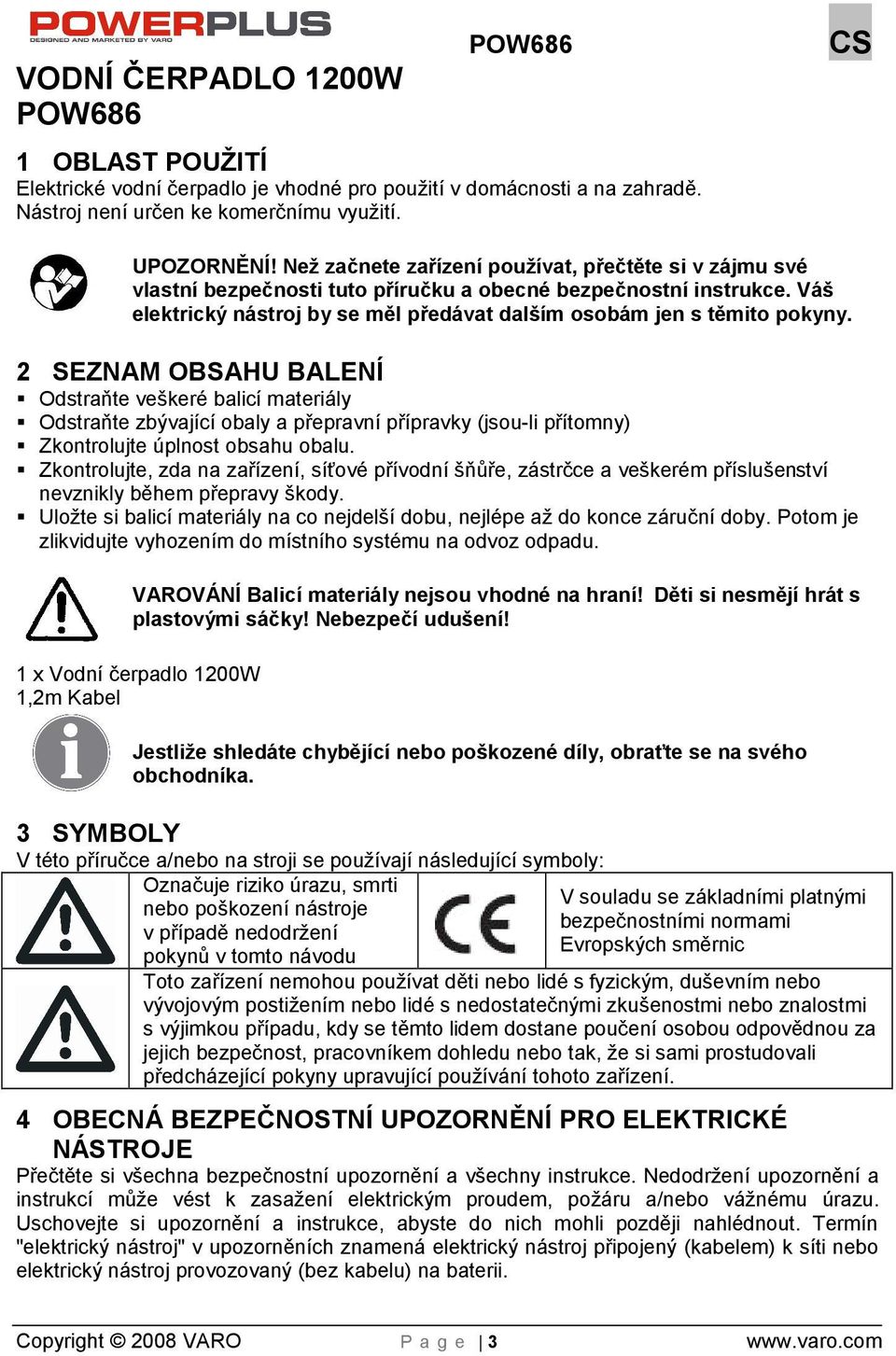

3 VODNÍ ČERPADLO 1200W POW686 POW686 CS 1 OBLAST POUŽITÍ Elektrické vodní čerpadlo je vhodné pro pouití v domácnosti a na zahradě. Nástroj není určen ke komerčnímu vyuití. UPOZORNĚNÍ! Ne začnete zařízení pouívat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Vá elektrický nástroj by se měl předávat dalím osobám jen s těmito pokyny. 2 SEZNAM OBSAHU BALENÍ Odstraňte vekeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní ňůře, zástrčce a vekerém přísluenství nevznikly během přepravy kody. Ulote si balicí materiály na co nejdelí dobu, nejlépe a do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí uduení! 1 x Vodní čerpadlo 1200W 1,2m Kabel Jestlie shledáte chybějící nebo pokozené díly, obraťte se na svého obchodníka. 3 SYMBOLY V této příručce a/nebo na stroji se pouívají následující symboly: Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodrení pokynů v tomto návodu V souladu se základními platnými bezpečnostními normami Evropských směrnic Toto zařízení nemohou pouívat děti nebo lidé s fyzickým, duševním nebo vývojovým postižením nebo lidé s nedostatečnými zkuenostmi nebo znalostmi s výjimkou případu, kdy se těmto lidem dostane poučení osobou odpovědnou za jejich bezpečnost, pracovníkem dohledu nebo tak, e si sami prostudovali předcházející pokyny upravující pouívání tohoto zařízení. 4 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si vechna bezpečnostní upozornění a vechny instrukce. Nedodrení upozornění a instrukcí můe vést k zasaení elektrickým proudem, poáru a/nebo vánému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. Copyright 2008 VARO Page 3

4 4.1 Pracovní oblast Udrujte pracovitě čistě a dobře osvětlené. Tmavá a nepřehledná pracovitě zvyují riziko nehody. Neprovozujte elektrické nástroje ve výbuném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se drte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 4.2 Elektrická bezpečnost Vdy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepouívejte nikdy rozvodné zástrčky. Riziko zasaení elektrickým proudem je mení u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasaení elektrickým proudem je větí, jestlie je vae tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod irým nebem pouívejte prodluovací kabel vhodný k vnějímu pouití. Pouití kabelu vhodného k vnějímu pouití zmenuje riziko zasaení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, pouijte zdroj proudu chráněný před zbytkovým proudem (RCD). Pouití RCD zmenuje riziko zasaení elektrickým proudem. 4.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem můe vést k vánému osobnímu zranění. Pouívejte bezpečnostní vybavení. Vdy si chraňte zrak. Bezpečnostní vybavení, jakým je protipraný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyadují, omezuje osobní zranění. Vyhýbejte se nahodilému sputění. Před připojením nástroje k síti se ubezpečte, e je vypínač v poloze vypnuto. Noení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte vekeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje můe způsobit osobní zranění. Nesnate se dosáhnout příli daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepí kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani biuterii. Udrujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, biuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Copyright 2008 VARO Page 4

5 Jsou-li k dispozici mechanismy umoňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné pouívání. Pouití těchto mechanismů sniuje rizika vyvolávaná působením prachu. 4.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepouívejte sílu. Pouívejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestlie ho nelze vypínačem zapnout i vypnout. Kadý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou přísluenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření sniují riziko náhodného zapnutí elektrického nástroje. Nepouívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách nekolených uivatelů nebezpečné. Provádějte údrbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a vekeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalím pouitím opravit. Mnoho nehod způsobuje právě nedostatečná údrba elektrických nástrojů. Řezné nástroje udrujte ostré a čisté. Je méně pravděpodobné, e řádně udrované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Pouívejte elektrický nástroj, přísluenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, ji je třeba vykonat. Pouití elektrického nástroje k činnosti jiné ne předpokládané můe vytvořit nebezpečnou situaci. 4.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který pouívá výhradně originální náhradní díly. Tak si zajistíte, e nástroj bude i nadále bezpečný. 5 SPECIFICKÁ BEZPEČNOSTNÍ VAROVÁNÍ Toto vodní čerpadlo nemá funkci ochrany před stříkající vodou a mělo by být umístěno jen v suchém prostředí. Nikdy vodní čerpadlo neumisťujte na déť nebo do vlhkých prostorů ani ho za takových podmínek neprovozujte. Toto vodní čerpadlo by se nemělo pouívat k čerpání hořlavých nebo závadných kapalin. Je třeba se vyhýbat chodu vodního čerpadla naprázdno. Toto vodní čerpadlo je určeno k čerpání čisté vody. Rozsah pouití zahrnuje zalévání zahrady, zásobování domácnosti vodou a zavlaování zahrad nebo zemědělských pozemků. Toto vodní čerpadlo nesmí být dlouhodobě vystavováno nečistotám, písku, kamínkům, přilnavým látkám atd. přimíchaným do čerpaného média. Vzhledem k tomu, e čerpaná média mohou obsahovat i korozívní chemikálie, je třeba věnovat zvlátní pozornost tomu, aby se zabránilo jejich působení na materiál tělesa čerpadla. Není dovoleno používat toto čerpadlo k čerpání pitné vody. Copyright 2008 VARO Page 5

6 Nebezpečí! Jestlie se toto čerpadlo pouívá v plaveckém bazénu, zahradním jezírku nebo podobné vodní nádri, je třeba nainstalovat jetě dalí spínač na ochranu před zasaením elektrickým proudem (zařízení na ochranu před zemním zkratem nebo spínač na ochranu před zbytkovým proudem, německá norma VDE ) a udržovat jej v provozuschopném stavu tak, aby bylo vodní čerpadlo bezpečné a spolehlivé. Mimoto je třeba čerpadlo umístit na stabilní podklad, aby se zabránilo jeho pádu. 6 MONTÁŽ Během instalace vodního čerpadla musí být přívod proudu do vodního čerpadla vypnut. Při instalaci zařízení je třeba je udrovat v suchu a dobře větrané a v okolní teplotě nepřesahující 40 C. Je-li poadované čerpané vody více ne kolik potřebujete a je-li následkem zaplavení zavlaované oblasti, lze přijmout řadu ochranných opatření (např. instalovat zařízení na odvod přebytečné vody, poplané zařízení, pohotovostní čerpadlo, zásobník na vodu atd.). Nae společnost vak neodpovídá za takto vzniklé ztráty. Vodní čerpadlo je třeba před pouitím prohlédnout z hlediska bezpečnosti a ujistit se, že není pokozen ani přívodní kabel aní zástrčka. 6.1 Elektrické připojení Elektrikář odpovědný za instalaci musí zkontrolovat, e je elektrická přípojka včetně uzemnění v souladu s normou. Je třeba zkontrolovat jmenovitý proud elektrického kontaktu se spínačem na ochranu před zbytkovým proudem ten musí být roven 30mA (v souladu s DIN VDE 0100T739). 6.2 Uzemnění Vodní čerpadlo musí být dobře uzemněno. Následkem zkratu ztratí platnost přísluné články záruky. Jestliže je třeba zvětit délku původního kabelu, je třeba pouít kabel se stejným průřezem jako původní kabel. 7 OBSLUHA Čerpadla nejsou samonasávací. To znamená, e sací hadici je třeba nejprve vybavit: 1 zpětným ventilem s filtrem; to zajistí, e hadice a čerpadlo po odpojení čerpadla nevyschnou. Tato část hadice je zanořena do vody určené k odčerpání. 2 hadicí se spojovací maticí; tento konec hadice je připevněn k přední části čerpadla. 3 Obojí přísluenství je třeba spolehlivě připevnit k hadici pomocí dodávané hadicové spony. Ne připevníte hadici k čerpadlu, je nejlepí naplnit čerpadlo nejprve vodou. Potom budete moci naroubovat třícestný kohout nebo dalí konektor 1" k výstupu čerpadla; tento je nahoře na čerpadle. Poté byste měli povolit malý roubový uzávěr nahoře na tělese čerpadla, otvorem naplnit těleso čerpadla vodou a otvor znovu uzavřít. Je-li nyní naplněno vodou jak těleso čerpadla i tak hadice, můete čerpadlo zapnout hlavním vypínačem. Nyní čerpadlo začne ihned čerpat vodu (v případě automatické verze se nejprve naplní tlaková nádrž a trvá několik vteřin, ne začne voda vytékat z připojené hadice). Jestlie se čerpadlo následně zase vypne, zůstane voda v tělese čerpadla i v hadici, což znamená, e při dalím zapnutí čerpadla začne čerpání vody ihned. Copyright 2008 VARO Page 6

7 Není li osazen zpětný ventil nebo nefunguje-li řádně těsnění mezi ventilem a hadicí (hadicová spona!), můe celé zařízení znovu zůstat nasuchu a bude třeba je znovu naplnit, aby mohlo čerpadlo řádně fungovat. 7.1 Tlaková hadice Tlaková hadice se používá k přepravě vody z čerpadla k bodu, kde se voda spotřebovává (např. kohoutek atd.). Aby se minimalizovaly ztráty třením způsobované tlakem vody, doporučujeme pouívat tlakovou hadici o minimálním průměru 3/4". Kdy zahradní čerpadlo pracuje, musí být otevřená vodní výpusť (např. kohoutek nebo zavlaovací přípojka), aby z hadice mohl unikat vzduch. Jestlie se vodní výpusť uzavře, můe se čerpadlo po provozu delím ne 5 minut pokodit přehřátím. V zimě je třeba zabránit zamrznutí čerpadla nebo jeho umístění na místo, kde mrzne. Písek a kamínky ve vodě mohou čerpadlo rychle opotřebovat a sníit jeho uitečný výkon. Proto je třeba nainstalovat filtr. Toto vodní čerpadlo se nehodí pro dlouhodobý provoz např. pro průmyslové nebo důlní podniky nebo pro systém recyklace vody. 7.2 Bezpečnostní poadavky Přívod proudu musí odpovídat specifikacím uvedeným na výrobku. Bude-li to při připojování třeba, postupujte podle pokynů místního dodavatele elektřiny. Jestlie čerpadlo nebo přívodní kabel nemají patřičné parametry, čerpadlo nezapojujte! Nikdy čerpadlo nenoste za kabel a nikdy čerpadlo nevytahujte za kabel z jezírka. Nikdy neodstraňujte zástrčku a nikdy kabel nezkracujte. Uděláte-li to, přestane vám platit záruka. Udrujte spoj (zástrčku a zásuvku) v suchu. Čerpadlo není vhodné k použití v plaveckých bazénech a jezírcích ani jinde, kde osoby přicházejí do fyzického kontaktu s vodou, a proto se k těmto účelům nesmí pouívat. Při čitění čerpadla nebo při provádění údrby v jezírku čerpadlo vdy odpojte od přívodu proudu. Toto čerpadlo je vhodné k čerpání vody o minimální teplotě 4 C a maximální teplotě 35 C. Čerpadlo nesmí běet nasucho, neboť tak dochází k neopravitelným škodám. Čas od času vyčistěte komory čerpadla vypláchnutím čistou vodou tak, aby nebyly zaneseny nečistotami. 8 ČITĚNÍ A ÚDRBA Varování! Ne začnete na zařízení provádět jakoukoliv práci, odpojte je od sítě. 8.1 Čitění Za běných podmínek je vodní čerpadlo bezúdrbové. Čerpadlo se vak nesmí umisťovat do venkovního prostředí za detě, do vlhkých nebo znečitěných prostor ani do míst, kde mrzne. Je třeba vyhýbat se mrazu, chodu naprázdno nebo zanesení nečistotami. Před údrbou čerpadlo vdy odpojte od sítě. Jestlie je napájecí kabel pokozen, je třeba nechat jej vyměnit vykoleným personálem. koda vzniklá zkratem nepatří do rozsahu záruky. Budou-li s čerpadlem potíe, je třeba zadávat záruční opravy autorizovanému servisnímu středisku. Nikdy nepouívejte rozpoutědla, jakými je benzín, alkohol, čpavková voda atd. Tato rozpoutědla mohou poškodit plastové díly. Copyright 2008 VARO Page 7

8 9 TECHNICKÉ ÚDAJE Max. čerpací výkon 4000 l/h Max. zdvih 50m Maximální sací výška 7m Max. teplota vody 35 C Min. průměr tlakové hadice 3/4" Min. průměr sací hadice < 5 m 1" Min. průměr sací hadice > 5 m 1 1/4" Síťové napětí 230VAC/50HZ Jmenovitý výkon 1200 Watt Délka kabelu 1.2 m 10 SERVISNÍ ODDĚLENÍ Pokozené vypínače je třeba nechat vyměnit v naem poprodejním servisním oddělení. Je-li pokozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v naem servisním oddělení. Výměnu spojovacího kabelu musí provést nae servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář). 11 USKLADNĚNÍ Důkladně vyčistěte celý stroj i jeho příslušenství Ulote jej mimo dosah dětí do stabilní a bezpečné polohy na chladném a suchém místě; vyhýbejte se příli vysokým i příli nízkým teplotám Chraňte jej před přímým slunečním svitem. Je-li to možné, uchovávejte v temnu Neukládejte jej v plastikových pytlích, ve kterých by se hromadila vlhkost 12 ŘEENÍ PROBLÉMŮ PROBLÉM PŘÍČINA CO DĚLAT Elektromotor je v chodu, ale čerpadlo nenasává vodu 1. Po sputění čerpadla se těleso čerpadla nenaplní vodou 2. Nedostačující těsnost sací hadice 1. Naplňte čerpadlo vodou. 2. Zkontrolujte doporučované a pouité laby a součásti čerpadla, např. těsnění sací hadice, těsnění tlakové hadice, objímku, sací hadici atd. včetně teflonové uzavírací lepicí pásky na šrouby nebo těsnicího konopí. Čerpadlo můe pracovat, jen kdy je dobře utěsněno. 3. Filtrační mříka dolního ventilu 3. Očistěte dolní ventil sacího sacího vstupu je blokovaná vstupu a filtrační mříku 4. Nelze vypustit vzduch z tlakové 4. Kdy začne čerpadlo sát, hadice, protoe je zavřená vodní otevřete vodní výpusť (např. výpusť kohoutek, stříkací trysku atd. ) 5. Čekací doba neodpovídá předpisům 5. Naplňte celou sací hadici vodou nebo ji opakovaně zkontrolujte alespoň 7 minut po sputění čerpadla 6. Příli velká sací hlava (> 8 m) 6. Zmenšete sací hlavu Copyright 2008 VARO Page 8

9 Elektromotor nelze uvést do chodu Nedostatečný výtok vody Spínač citlivý na teplo nedokáe čerpadlo vypnout Vypínač čerpadla zůstává v poloze ZAPNUTO nebo VYPNUTO Časté přepínání mezi polohami ZAPNUTO a VYPNUTO vypínače čerpadla (kdy se používá k čerpání vody pro domácnost) POW686 CS 7. Dolní ventil nenasává vodu 7. Zkontrolujte hladinu vody ve studni nebo jezírku. Bude-li to možné, prodlužte sací hadici. 1. Není dodáván proud. 1. Zkontrolujte přívod proudu. 2. Kryt ventilátoru brání otáčení lopatek 2. Vytáhněte zástrčku ze sítě, vyjměte kryt ventilátoru pomocí roubováku, po pootočení lopatek jej nainstalujte zpátky a zkontrolujte, zda se volně otáčí. 3. Blokovaný ventilátor 3. Vytáhněte zástrčku ze sítě a pohněte pomocí roubováku skrz pláť ventilátoru hřídelí. Je-li hřídel zablokovaná, zašlete ji na prohlídku do servisního střediska. 1. Příli velká sací hlava (> 8 m) 1. Zkontrolujte sací hlavu 2. Filtrační mříka dolního ventilu je 2. Vyčistěte filtrační mříku blokovaná 3. Hladina nasávané vody příli 3. Ponořte dolní ventil do hluboké klesla vody 4. Nečistoty sníily uitečný výkon čerpadla 1. Přetíení elektromotoru vyvolané třením způsobeným nečistotami, které se dostaly do motoru 1. Na sací hadici není instalována zpětná klapka 4. Omyjte pláť čerpadla, sací hadici a výstupní tlakovou hadici tlakovou vodou 1. Opláchněte pláť čerpadla tlakovou vodou 1. Zkontrolujte, zda je na sací hadici ventil 1. Prasklý gumový pláť v olejové 1. Vyměňte gumový pláť nebo nádrži nádrž 2. V nádri není stlačený vzduch 2. Použijte vhodný ventil a propojte jej s přívodem vzduchu stlačeného na 1,5 baru; naplňte nádr stlačeným vzduchem 13 NÁVOD K POUŽITÍ POW686 EDWC UPOZORNĚNÍ! Tento návod k pouití obsahuje důleité informace, které vám pomohou při montái, uvádění do provozu a údrbě elektronického digitálního tlakového regulátoru. Ne začnete elektronický digitální tlakový regulátor pouívat, pozorně si přečtěte tento návod k pouití. Uložte si tyto pokyny na bezpečné místo Technické údaje K použití v kombinaci s POW 686 Síťové napětí / frekvence Max. výkon Rozsah provozního tlaku 230 VAC +10% 50Hz 2,2 kw 1-3,5 baru / 14 50,65 psi Copyright 2008 VARO Page 9

10 Maximální povolený tlak Max. teplota vody 55 C / 130 F Max. kapacita Přípojka 1" Úroveň krytí POW686 CS 10 barů / 145 psi / hod. IP Obecně Zařízení POW 686 EDWC je určeno k automatizaci zapínání a vypínání elektrických čerpadel v případech ztráty tlaku (otevřením kohoutů) a zastavení průtoku čerpadlem (zavřením kohoutů). Mimoto regulátor tlaku vypíná čerpadlo, kdykoliv se z libovolného důvodu zastaví přívod vody. To brání pokození čerpadla následkem chodu nasucho. Doporučujeme pouívat regulátor tlaku pro vodní systémy s čistou vodou. Pouije-li se regulátor tlaku pro vodní systémy se znečitěnou vodou, je třeba před vstup do tlakového regulátoru umístit filtr. Zařízení POW 686 EDWC, je-li správně nainstalováno, dovolí čerpadlu běet po zapnutí 35 vteřin. Potom se čerpadlo spíná, kdykoliv je dosaeno správného předem nastaveného tlaku; například kdy tlak poklesne v důsledku otevření kohoutu. Jakmile nastane taková situace, zpozdí POW 686 EDWC skutečné vypnutí čerpadla o interval 27 a 35 vteřin. Je-li hladina vody, je má být nasávána, níe ne úroveň, na ní je umístěno čerpadlo, je naprosto zásadní mít sací hadici se zpětným ventilem. Tento zpětný ventil zajiťuje, e se hadice při prvním pouíti můe naplnit, a zabraňuje hadici ve vyprázdnění ve chvíli, kdy se čerpadlo vypne. 1 Než zapnete POW 686 EDWC zasunutím zástrčky do zásuvky, naplňte hadici a čerpadlo vodou. 2 Instalace POW 686 EDWC je správná, je-li proud vody z kohoutu stálý a čerpadlo pracuje průběně. Není-li voda, můete se pokusit nechat čerpadlo běet bez přeruení po dobu, která nebude delí, ne doba provozu zařízení tak, že nepoužijete tlačítko pro opakovaný start. Jestlie problém trvá, zařízení POW 686 EDWC odpojte a opakujte postup od bodu 1. Vypnutí pro nedostatek vody: Červené poplané světélko (poplané světélko LED) se rozsvěcí, kdykoliv se motor vypne z důvodu nedostatku vody. Pro opětné sputění systému musíte stisknout tlačítko pro opakovaný start. Nejprve si ale zkontrolujte, zda je v sací hadici dostatek vody Instalace Zařízení POW 686 EDWC je třeba instalovat nad čerpadlo a to tak, aby ipka na pláti ukazovala ve směru, ve kterém kapalina protéká trubkou. Zkontrolujte vodotěsnost vech vodních přípojek. Zařízení POW 686 EDWC nelze pouít pro čerpadla s provozním tlakem přesahujícím 10 barů. Zapojte čerpadlo do zásuvky na zařízení POW 686 EDWC a to pak připojte do síťové zásuvky. POW 686 EDWC je standardně nastaveno na tlak 1,5 baru. To je obecně optimální nastavení pro tento druh strojního zařízení. Minimální provozní tlak můete nastavit na poadovanou úroveň otáčením roubu na vnitřní straně směrem k + nebo -. Copyright 2008 VARO Page 10

11 Aby POW 686 EDWC správně fungovalo, musí být maximální čerpací tlak alespoň o 0,6 baru vyí ne provozní tlak EDWC Bezpečnost Abyste předeli zasaení elektrickým proudem a poáru, přečtěte si řádně tyto pokyny a řiďte se jimi. Před jakýmikoliv opravami na tlakovém regulátoru vdy vyjměte zástrčku ze síťové zásuvky. Síťová zástrčka ponorného čerpadla se musí vdy připojovat do zásuvky odolné proti povětrnostním vlivům, s krytem a s kabelem směřujícím dolů. Zásuvka musí být do elektrické sítě připojena prostřednictvím spínač na ochranu před zemním proudem (10 ma nebo 30mA). Síťová zástrčka není vodovzdorná a nesmí se dostat do vody, vlhké trávy ani jinam do vlhka. V souladu s normou DIN VDE 0100 lze čerpadla v plaveckých bazénech, zahradních jezírcích a kašnách provozovat jen v kombinaci se spínačem na ochranu před zemním proudem s nominálním proudem < 30 ma. Čerpadlo se nesmí pouívat, jsou-li v bazénu nebo v jezírku lidé. Z bezpečnostních důvodů doporučujeme připojovat čerpadlo vdy přes spínač na ochranu před zemním proudem (DIN VDE a ). Máte-li pochybnosti o svém elektrickém obvodu, obraťte se na odborníka na elektrická zařízení. Kdy je čerpadlo vypnuté, jsou hadice i nadále pod tlakem. Proto doporučujeme nejprve otevřít kohoutek, aby mohl tlak uniknout. Potom můete zařízení dále pouívat Závady PROBLÉM MONÁ PŘÍČINA ŘEENÍ Čerpadlo se neustále zapíná a vypíná Vypnutí pro nedostatek vody, přestoe je v sací hadici voda Čerpadlo se přestalo zapínat Čerpadlo se přestalo vypínat Netěsnost v systému Zkontrolujte všechny hydraulické spoje Příli vysoký provozní tlak Otáčejte roubem X v poadovaném směru. Stiskněte tlačítko pro opakovaný start a zkontrolujte, zda červené světélko při vypnutí čerpadla zhasíná 1. Výpadek elektřiny 1. Zkontrolujte elektrické spoje 2. Rozdíl v tlaku mezi EDWC a jedním 2. Otáčejte roubem X z kohoutků je příli velký v poadovaném směru (+), abyste zvýšili tlak 3. Čerpadlo je porouchané 3. Vyměňte je za nové. V systému jsou velké netěsnosti Zkontrolujte systém 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běným opotřebením a opotřebením jednotlivých částí, jako jsou např. loiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lity, atd., a dále na závady nebo pokození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Copyright 2008 VARO Page 11

12 Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, e výrobek nebyl správně udrován (pravidelné čitění ventilačních otvorů, výměna uhlíkových kartáčků,...). Vá doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 15 IVOTNÍ PROSTŘEDÍ Pouité zařízení nelikvidujte spolu s běným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu ivotního prostředí. Pouité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Dalí informace vám sdělí místní správa nebo prodejce. 16 PROHLÁENÍ O SHODĚ VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení : Vodní Čerpadlo 1200W Značka : POWERplus Číslo poloky : POW686 Je ve shodě se základními poadavky a ostatními relevantními ustanoveními přísluných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohláení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2003 EN : 2006 EN : 1997 EN : 2006 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum: 03/07/2008 Copyright 2008 VARO Page 12
