1 Produkt & Použití Instalace a údržba Problém Příčina Doporučení Pohonné jednotky s Optibelt

2 Instrukce instalace a údržba Bezpečnost: Před započetím jakékoliv práce se ujistěte, že všechny pohyblivé části stroje jsou zabezpečeny a nemohou se rozběhnout. Bezpečnostní pokyny výrobce stroje musí být dodrženy. optibelt KS klínové řemenice s pouzdrem Klínové řemenice musí být před instalací pečlivě zkontrolovány. Pouzdra, dopínací síly Rozměr klíč šroubů (Nm) TB 1008, ,7 TB 1210, 1215, 1310, 1610, ,0 TB ,0 TB ,0 TB 3020, ,0 TB 3525, ,0 TB ,0 TB ,0 TB ,0 Geometrie horizontální souosost Osy motoru a stroje musí být seřízeny do rovnováhy vzhledem k základně stroje. Poznámka: Maximální vychýlení osy je 0,5. Geometrie vertikální souosost Souosost klínových řemenic musí být zkontrolována před a po dotažení pouzder (např. hliníkovým pravitkem nebo přístrojem Optibelt Laser Pointer). Poznámka: Zkontrolujte šířku okrajů řemenic. Pokud je rozdílná, tak při nastavování vertikální souososti musíte s tímto rozdílem počítat. 2

3 Instrukce instalace a údržba Poznámka: Následující instrukce pro instalaci a údržbu aplikujte s odpovídajícími modiþkacemi i na ozubené řemeny a drážkové řemeny Optibelt. Detaily naleznete v odpovídajícím technickém manuálu. Prvotní instalace Klínové řemeny musí být instalovány bez použití síly. Instalace s použitím šroubováků, klíčů,... může způsobit poškození řemene (vnitřní/vnější). Klínové řemeny instalované silou mohou v některých případech pracovat pouze několik dní. Správná instalace řemenů šetří jak čas, tak i peníze. Pokud prostor v zástavbě neumožňuje instalaci bez použití síly, tak musí být řemen nasazen na řemenici a poté společně s řemenicí nasazen na hřídel. Napnutí řemene Řemen by měl být napnut dle doporučení Optibelt. Po instalaci a protočení řemene je možné zkontrolovat napnutí řemene a provést korekce. Zkušenost ukazuje, že napnutí řemene musí být zkontrolováno po 0,5 až 4 hodinách provozu a v případě odchylky korigováno. Další kontroly se provádí v pravidelných intervalech (neplatí pro bezúdržbový řemen RED POWER II). * Optikrik * Maximální možné odchylky od správné geometrie řemenic Po instalaci a napnutí řemene je nutné ověřit odchylky od správné geometrie. Maximální odchylky X1 a X2 jsou závislé na průměrech řemenic dd1 a dd2. Nejvyšší přípustné limity pro vzdálenost X v závislosti na průměru řemenic jsou uvedeny v tabulce. Pro další rozměry řemenic je možné hodnotu X interpelovat z dat uvedených v tabulce. Pruměry Max. řemenic odchylka d d1, d d2 X 1, X mm 0,5 mm 224 mm 1,0 mm 450 mm 2,0 mm 630 mm 3,0 mm 900 mm 4,0 mm 1100 mm 5,0 mm 1400 mm 6,0 mm 1600 mm 7,0 mm Kontroly Pohon doporučujeme kontrolovat pravidelně po každých 3-6 měsících. U řemenic kontrolovat na opotřebení, poškození, nečistoty. Pro kontrolu lze použít šablony optibelt. ** Plastová šablona na proþly a řemenice ** 3

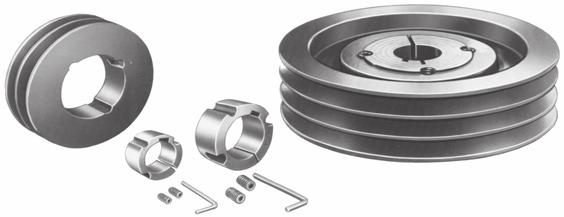

4 Instrukce instalace a údržba Klínové řemenice s upínacím pouzdrem Instalace 1. Všechny části řemenice a pouzdra musí být čisté. Umístěte pouzdro do řemenice odpovídajícími otvory proti sobě. 2. Nasaďte šrouby (TB nebo TB3525 na 5050). Šrouby by měly být slabě naolejovány, zašroubovány a lehce dotaženy. 3. Očistěte a odmaštěte hřídel. Umístěte řemenici s pouzdrem do požadované polohy (viz informace o geometrii klínových řemenic). 4. Při použití hřídelového pera je nutné toto pero vložit do drážky a mezi tímto perem a dnem drážky můsí zůstat vůle. 5. Použijte k dotažení momentový klíč (dle DIN 911) 6. Po krátkém běhu řemenic (0,5 1 hodina) zkontrolujte utahovací monment jednotlivých šroubů a proveďte korekci, pokud je nezbytná. 7. Vyplňte prázdné otvory v pouzdru mazacim tukem k zamezení vniku cizích materiálů. Montáž Rozměr Dimenze TB TB Pokud má být vyměněna řemenice s pouzdrem, pak postupujte následujícím způsobem: 1. Vyšroubujte všechny šrouby z pouzdra a zašroubujte je do děr sloužících k uvolnění pouzdra. 2. Utahujte šrouby do uvolnění pouzdra. 3. Sejměte řemenici Demontáž Rozměr Rozměr TB TB

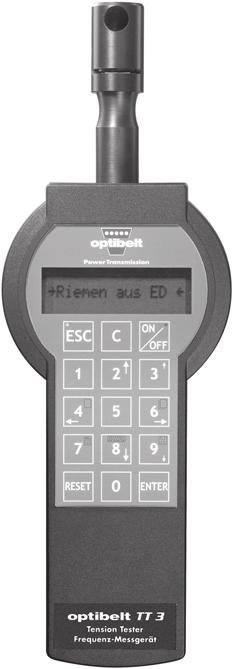

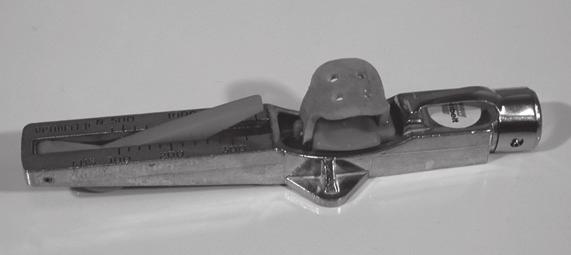

5 Napnutí řemene měřiče napnutí optibelt Optibelt Optikrik měřič napnutí gumový prstenec tlačítko úchytka optibelt TT 3 Frekvenční měřič indikátor řemen pružina Tento mechanický měřič slouží k základnímu nastavení napětí řemenů. Tento zjednodušený postup napínání řemenů by měl být použit u pohonů, kde nejsou známy podrobné technické údaje a nelze tak výpočtem přesně stanovit optimální napnutí řemenů. Pro měření pomocí Optikrik je nezbytné znát pouze průměr menší řemenice a proþl řemene. Měřič se používá k získání aktuální hodnoty napnutí řemene. Pohon musí být ustanoven tak, aby byla na měřiči požadovaná hodnota. Pro různé hodnoty napětí je Optikrik ve verzích 0, I, II, III s odpovídajícími měřícími rozsahy. Návod k použití 1. Měřidlo je umístěno uprostřed mezi dvě řemenice na zadní stranu řemene (u sady řemenů ideálně na prostřední řemen). Indikátor je plně zatlačen do stupnice 2. U volně ležícího měřiče na řemeni stiskněte pomalu jedním prstem tlačítko uprostřed měřiče. 3. Během meření se nedotýkejte tlačítka více prsty. 4. Jakmile uslyšíte nebo ucítíte kliknutí, okamžitě uvolněte tlak na tlačítko. Indikátor zůstane v poslední poloze. 5. Opatrně zvedněte měřidlo bez pohybu indikátoru. Odečtěte hodnotu napětí v N tam, kde se horní rameno indikátoru protíná se stupnicí. 6. Snižte nebo zvyšte napnutí řemene podle výsledku měření, dokud nedosáhnete požadovaného napětí. Frekvenční měřič optibelt TT 3 se používá pro přesné napnutí řemenů. Vlastní měření je v Hertzech [Hz]. Pokud jsou do přístroje zadána data o pohonu, tak je měření zobrazeno v Newtonech [N]. Výhody frekvenčního měřiče: bezkontaktní, opakovatelné měření velký rozsah měření Hz velká přesnost měření hodnocení kvality z výsledků měření uložení dat v databázi přístroje snadné použití univerzální měřicí hlava pro pohodlné měření komunikace prostřednictvím PC 5

6 Napnutí řemenů optibelt klínové řemeny ProÞl Průměr menší řemenice Statické napětí [N] d e RED POWER II Standard obalované řemeny Super X-POWER M=S (SUPER TX) [mm] První montáž nový klínový řemen Po záběhu zaběhnutý klínový řemen První montáž Po záběhu První montáž Po záběhu SPZ; 3V/9N; XPZ; 3VX/9NX SPA; XPA SPB; 5V/15N; XPB; 5VX/15NX SPC; XPC Z/10; ZX/X10 A/13; AX/X13 B/17; BX/X17 C/22; CX/X > > > 125 * > > > 200 * > > > 355 * > > > 560 * > > > 100 * > > > 132 * > > > 200 * > > > 355 * * hodnota napnutí pro tyto řemenice musí být spočítána. Měřič napnutí: Optikrik 0 Rozsah: N Optikrik I Rozsah: N Optikrik II Rozsah: N Optikrik III Rozsah: N Hodnoty (statické napnutí) jsou pouze orientační a nezohledňují další technické parametry vlastního pohonu. Hodnoty jsou počítány pro přenos max. síly dle typu řemene. Vstupní parametry: SK řemeny Rychlosti v = 5 až 42 m/s Klasické řemeny Rychlosti v = 5 až 30 m/s Postup 1. Vyhledejte řádek s odpovídajícím proþlem a sloupec s odpovídajícím typem. 2. Zvolte řádek s odpovídajícím průměrem menší řemenice. 3. V odpovídajícím sloupci naleznete hodnoty pro první montáž a pro zaběhnutý řemen. 4. Proveďte měření, jak je dříve popsáno Příklad 1. Optibel klínový řemen proþl SPZ 2. Menší řemenice v pohonu 100 mm 3. Statické napětí první montáž 350 N 4. Statické napětí po záběhu 250 N 6

7 Napnutí řemenů optibelt drážkové řemeny ProÞl Průměr menší řemenice První montáž Po záběhu První montáž Po záběhu Statické napětí T max [N] První montáž Po záběhu První montáž Po záběhu První montáž Po záběhu d e [mm] PH 4 PH 8 PH 12 PH 16 PH 20 PH > > 71 * PJ PK PL 4 PJ 8 PJ 12 PJ 16 PJ 24 PJ > > > 132 * 4 PK 8 PK 10 PK 12 PK 16 PK > > > 140 * 6 PL 8 PL 10 PL 12 PL 16 PL > > > 200 * Postup 1.Vyhledejte řádek s odpovídajícím proþlem a sloupec s odpovídajícím typem. 2. Zvolte řádek s odpovídajícím průměrem menší řemenice. 3. V odpovídajícím sloupci naleznete hodnoty pro první montáž a pro zaběhnutý řemen. 4. Proveďte měření, jak je dříve popsáno Příklad 1. Optibel RB proþl 4 PJ 2. Menší řemenice v pohonu d b 100 mm 3. Statické napětí první montáž 250 N 4. Statické napětí po záběhu 200 N Napnutí řemenů optibelt ozubené řemeny Hodnoty pro napnutí ozubených řemenů naleznete v technických manuálech, případně se obraťte na naše specialisty. 7

8 Problém Příčina Doporučení Klínové řemeny Problém Příčina Doporučení Řemen se přetrhne po velmi krátké době Montáž silou, která zničí kord řemene. Zablokovaný pohon. Průnik cizích předmětů během běhu stroje. Pohon je poddimenzován, nedostatečný počet řemenů. Montáž provádějte bez použití síly Ostraňte problém. Instalujte ochranu před cizími tělesy Zkontrolujte podmínky provozu, proveďte přepočet pohonu Nadměrné opotřebení okrajů řemene Malé napnutí řemene Rozběhový moment při startu je příliš vysoký Opotřebené drážky řemenice Špatný proþl řemene/řemenice Špatný úhel drážky řemenice Špatná geometrie řemenice Malý průměr řemenice pod Optibeltem doporučenou hodnotou Řemen prokluzuje nebo jde přes výčnělky Zkontrolujte napětí a dopněte Zkontrolujte podmínky provozu, proveďte přepočet pohonu Vyměňte řemenice Zvolte vhodný proþl Vyměňte řemenice Proveďte korekci geometrie Zvětšete průměr řemenice (nový návrh) Použijte Optibelt SUPER TX M=S Odstraňte mechnickou příčinu Praskliny, rýhy na základně řemene Vnější kladka s nevhodným průměrem nesplňující doporučení Optibelt nebo nevhodný řemen Abnormální prokluz řemene Malý průměr řemenice Provozní teplota je příliš vysoká Provozní teplota je příliš nízká Chemické znečištění Berte v úvahu Optibelt doporučení. Zvětšete průměr kladky, použijte Optibelt RED POWER II nebo speciální konstrukci Dopněte řemen, překalkulujte pohon Použijte speciální provedení řemene nebo Optibelt Super X-POWER M=S (SUPER TX) Zajistěte dobrou ventilaci, chraňte řemen před přímým ohřevem. Použijte Optibelt XHR speciální kostrukci, Optibelt Super X-POWER M=S (SUPER TX) nebo aramid kord Použijte speciální konstrukci řemene nebo zvyšte teplotu. Ochraňte řemen před kontaminací, použijte speciální konstrukci 8

9 Problém Příčina Doporučení Klínové řemeny Problém Příčina Doporučení Řemen je nabobtnalý nebo lepkavý (mazlavý) Kontaminace olejem, mastnotou, chemikálií Ochraňte pohon od kontaminace. Použijte SUPER TX M=S řemen nebo speciální provedení 05. Vyčistěte drážky řemenice technickým benzínem a nebo alkoholem před použitím nových řemenů Řemen se přetačí Špatný proþl řemene nebo řemenice Špatná geometrie řemenic Opotřebované drážky řemenice Malé napětí řemene Nadměrné vibrace Cizí materiál v drážkách řemenice Zvolte vhodný proþl řemene a řemenice Srovnejte řemenice Vyměňte řemenice Dopnětě řemeny Použijte vnitřní dopínací kladku nebo Optibelt KB násobné řemeny Odstraňte cizí materiál a nainstalujte kryt řemenice Řemen vibruje Přetížení řemene Osová vzdálenost je delší, než je doporučeno Velké skokové zatížení Málo napnutý řemen Nevyvážené řemenice Přepočítejte pohon Zmenšete osovou vzdálenost. Použijte vnitřní dopínací kladku nebo Optibelt KB násobné řemeny Použijte Optibelt KB násobné řemeny. Použijte vnitřní dopínací kladku nebo speciální provedení řemene Dopněte řemen Vyvažte řemenice Řemen nemůže být dopnut Rozsah osových vzdáleností je nízký Nadměrné prodloužení řemene způsobené přetížením Špatná délka řemene ModiÞkujte pohon dle doporučení Optibelt Přepočítejte pohon Použijte kratší řemen Nadměrný hluk Špatná geometrie Malé napnutí řemene Přetížní pohonu Proveďte korekci geometrie Zkontrolujte napnutí řemene Přepočítejte pohon Nadměrné vytažení řemene Opotřebené, nekvalitní drážky řemenice Použité řemeny jsou instalovány s novými řemeny Použity řemeny od různých výrobců Vyměňte řemenice Použijte kompletně novou sadu řemenů Použijte sadu řemenů od jednoho výrobce Optibelt S=C PLUS, Optibelt Super X-POWER M=S (SUPER TX), Optibelt RED POWER II V případě problémů kontaktujte naše produktové specialisty. Pro technické poradenství jsou nezbytné podrobnější informace o pohonu. 9

10 Problém Příčina Doporučení Drážkové řemeny Problém Příčina Doporučení Neobvyklé opotřebení a chybějící části klínků Malé napnutí řemene Průnik cizích materiálů Špatná geometrie řemenic Vadné řemenice Špatný proþl řemene/řemenice Dopněte řemen Instalujte ochranu Proveďte korekci geometrie Vyměňte řemenice Zvolte vhodný proþl řemene/řemenice Přetržení řemene během krátké doby (vytrhání klínků ) Drážkový řemen prokluzuje a nebo jde přes výstupky Zablokovaný pohon Přetížení Kontaminace olejem, mastnotou, chemikáliemi Korekce řemenice Odtraňte příčinu zablokování Přepočítejte pohon Ochraňte řemen před vlivem prostředí Praskliny a chybějící části klínků, křehkost Důsledek použití vnější dopínací kladky, jejíž návrh nerespektuje technická doporučení Optibelt Malý průměr řemenice Vysoká provozní teplota Nízká provozní teplota Nadměrný prokluz řemene Chemikálie Přepočítejte pohon Dodržte minimální průměry řemenic Ostraňte zdroj tepla. Zajistěte větrání. Zahřejte řemeny před použitím Dopněte řemen dle doporučení, případně přepočítejte pohon. Chraňte pohon 10

11 Problém Příčina Doporučení Drážkové řemeny Problém Příčina Doporučení Vibrace Poddimenzovaný pohon Osová vzálenost je mnohem větší, než je doporučeno Velké skokové zatížení Malé napnutí řemene Řemenice není vyvážená Přepočtěte pohon Redukujte osovou vzdálenost, instalujte dopínací kladku. Použijte dopínací kladku Dopněte řemen Vyvažte řemenice Drážkový řemen nelze dopnout Rozsah osových vzdáleností je nízký Nadměrné prodloužení řemene způsobené přetížením Špatná délka řemene ModiÞkujte pohon dle Optibelt doporučení Přepočítejte pohon Použijte kratší řemen Nadměrný hluk Špatná geometrie Malé napnutí řemene Přetížení pohonu Proveďte korekci geometrie Dopněte řemen Přepočítejte pohon Řemen je nabobtnalý a měkký (lepkavý) Kontaminace olejem, mastnotou, chemikálií Ochraňte pohon od kontaminace. Vyčistěte drážky řemenice technickým benzínem a nebo alkoholem před použitím nových řemenů V případě problémů kontaktujte naše produktové specialisty. Pro technické poradenství jsou nezbytné podrobnější informace o pohonu. 11

12 Problém Příčina Doporučení Ozubené řemeny Problém Příčina Doporučení Řemen se přetrhne po velmi krátké době Montáž silou, která zničí kord řemene. Přetížení Malý počet zubů v záběru Průnik cizích předmětů během běhu stroje. Velké napnutí řemene Montáž provádějte bez použití síly Instalujte širší řemen nebo větší řemenici Zvětšete průměr menší řemenice nebo instalujte širší řemen Instalujte ochranu před cizími tělesy Korigujte napětí Nadměrné opotřebení zubů Špatné napnutí řemene Přetížení Pohon je poddimenzován Špatná volba proþlu Vadná řemenice Korigujte napětí Zkontrolujte podmínky provozu, proveďte přepočet pohonu Ověřte a v případě potřeby proveďte výměnu Vyměňte řemenici Nadměrné opotřebení okrajů řemene Špatná geometrie Vadné bočnice řemenice Vzájemný pohyb os (změna osové vzdálenosti) Proveťe korekci geometrie Vyměňte bočnice řemenice Proveďte korekci ložisek (uložení) Nadměrný běh (tah) do strany Špatná geometrie Skokové zatížení současně s velkým napnutím řemene Proveďte korekci geometrie Snižte napnutí řemene 12

13 Problém Příčina Doporučení Ozubené řemeny Problém Příčina Doporučení Nadměrné opotřebení základové části ozubení řemene Velké napnutí řemene Pohon je poddimenzován Vadná řemenice Snižte napětí Přepočítejte pohon Vyměňte řemenici Podélné trhliny (naříznutí) Vadná řemenice s bočnicemi Řemen najiždi na bočnice Kontaminace cizími materiály Špatně uříznutý řemen při jeho řezání z rukávu Vyměňte řemenici s bočnicí Korigujte napětí a geometrii. Odstraňte cizí materiál. Nainstalujte ochranu řemenice. Zkontrolujte a seřiďte řezačku řemenů (reklamujte řemen u distributora) Odchlípnutí bočnice Špatná geometrie Velmi silný tlak řemene na bočnici Špatná instalace bočnice řemenice Proveďte korekci geometrie Proveďte korekci geometrie (osy) Proveďte správnou instalaci Nadměrný hluk Špatná geometrie Málo napnutý řemen Malý průměr řemenice Přetížení řemene Proveďte korekci geometrie Dopněte řemen Zvyšte průměr řemenice Zvolte širší řemen, lepší opásání, jiný proþl, výkonnější řemen 13

14 Problém Příčina Doporučení Ozubené řemeny Problém Příčina Doporučení Zdánlivé protažení řemene Nestabilní uchycení (uložení) pohonu Korigujte napětí řemene. Zajistěte uchycení (uložení) proti pohybu (posunu) Abnormální opotřebení ozubených řemenic Nevhodný materiál Nevhodný proþl Nedostatečná tvrdost povrchu Použijte tvrdší materiály Vyměňte řemenice Použijte tvrdší materiál a nebo povrchovou úpravu Křehkost zádové časti řemene Provozní teplota je vyšší než 85 C Nekompatibilní záření Zvolte teplotně odolné řemeny Ochraňte řemen a nebo zvolte jinou kvalitu řemene Prasklinky na zádové časti řemene Provozní teplota nižší než 30 C Zvolte mrazuvzdorné řemeny Měkký povch řemene Kontaminace chemikálií,... Ochraňte řemen, instalujte jinou kvalitu řemene V případě problémů kontaktujte naše produktové specialisty. Pro technické poradenství jsou nezbytné podrobnější informace o pohonu. 14

15 Problém Příčina Doporučení Zdroje chyb Správné umístění řemene v klínové řemenici Velký řemen/malá řemenice Malý řemen/velká řemenice Opotřebovaná řemenice Malé napětí Instalace silou Vertikální vyosení Lámání řemene Správně ustavený pohon Axiální vychýlení řemenic Horizontální vychýlení hřídelí Optibelt doporučuje používat produkty vždy v souladu s technickou dokumentací Optibelt. Optibelt nepřebírá žádnou zodpovědnost za produkty, které jsou použity v rozporu s doporučením Optibelt nebo v aplikacích, pro které nebyl produkt navržen a vyroben. Více naleznete v obecných obchodních podmínkách optibelt. 15

16 Instalace, údržba a skladování Pohony s klínovými řemeny Optibelt, které jsou instalovány s ohledem na správnou geometrii a výkon Vám garantují vysokou provozní spolehlivost a dlouhou životnost. Praxe ukazuje, že neuspokojivá živostnost řemenů je často způsobena chybami při instalaci a údržbě. Ve snaze předejít těmto chybám Vám doporučujeme pečlivě se držet níže popsaných instrukcí k instalaci a údržbě. Bezpečnost Před započetím jakékoliv práce na zařízení se přesvědčte, že všechny pohyblivé části jsou v bezpečné pozici a zajištěny proti pohybu. Bezpečnostní pokyny výrobce stroje musí být dodrženy. Řemenice Řemenice musí být vyrobeny dle norem. Drážky řemenic musí být bez nečistot. Geometrie Osy a řemenice musí být ve správné poloze před instalací. Doporučujeme maximální odchylku řemenice od osy do ½. Pohony s více řemeny Řemeny pro vícenásobné řemenice musí být v sadě. Řemeny s vlastností M=S nebo S=C mohou být kombinovány v sadě bez měření. Instalace klínových řemenů Před instalací musí být zmenšena osová vzdálenost tak, aby bylo možné řemen instalovat bez použití síly. Instalace silou za použití šroubováku, klíče a dalších mechanických pomůcek, je zakázána. Instalace silou způsobí viditelné/skryté poškození řemene, které má výrazný vliv na celkovou životnost řemene. Napnutí řemene Doporučujeme použít Optibelt měřičů napětí. Správné napětí najdete v technických materiálech, případně lze spočítat pomocí Optibelt CAP software. Nastavení se provádí při instalaci a pak po cca 0,5 4 h provozu. 16 Dopínací/vodící kladky Použití dopínacích a vodících kladek je možné. Pokud musí být použity, tak se řiďte doporučením v technickém manuálu. Údržba Doporučujeme kontrolovat pohony s klínovými řemeny v pravidelných intervalech (napětí, nečistoty, geometrie). Pokud dojde ke zničení jednoho řemene ze sady, tak musí být vyměněna celá sada. Řemeny různých výrobců nesmí být kombinovány v sadě. Před instalací nových řemenů zkontrolujte stav řemenic. Klínové řemeny nevyžadují žádnou speciální údržbu (nedoporučuje se používat různé spreje, mazadla,...) Skladování obecně Správné skladování řemenů zaručuje kvalitu a vlastnost řemenů po dlouhá léta(viz. DIN 7716). Nevhodné skladování způsobuje změnu fyzikálních vlastností gumy. (změny podmínek - kyslík, ozón, extrémní teplota, světlo,...) Sklad Skladovací prostory musí být suché a čisté. Klínové řemeny nesmí být skladovány společně s chemikáliemi, ředidly,... Teplota Doporučená skladovací teplota by měla být +15 C až +25 C. Nižší teplota obecně neznamená zničení řemenů. Nížší teplotou se řemeny stavají křehčími a před instalací je nezbytné je zahřát na teplotu okolo +20 C. Tímto lze předejít poškození řemene. Radiátory a trubky k radiátorům by měly být odstíněny. Vzdálenost mezi radiátorem a uskladněným zbožím by měla být nejméně 1m. Světlo Řemeny by měly být chráněny před světlem (přímé sluneční záření, výbojky s vysokým podílem UV záření, neonové trubice) Ideální je klasická žárovka. Ozon K maximální eliminaci vlivu ozonu na uskladněné řemeny nesmí skladovací prostory obsahovat žádný zdroj ozonu (ßuorescentní světla, vysokonapěťová elektrická zařízení,...) Vlhkost Vlhké skladovací prostory jsou nevhodné. Mělo by se zabránit případné kondenzaci. Relativní vzdušná vlhkost by měla být v ideálním případě pod 65 %. Skladování Klínové řemeny by měly být skladovány bez napětí (pnutí, tlak, deformace). Pokud jsou klínové řemeny skladovány na sobě, tak se doporučuje nepřesáhnout skladovací výšku 300 mm k zamezení trvalých deformací. Pokud není dostatečný prostor pro skladování klínových řemenů naležato, tak je možné je zavěsit na trn (průměr trnu musí být minimálně 10 x větší, než výška řemene). V případě skladování řemenů optibelt S=C PLUS, optibelt RED POWER II a optibelt Super X-POWER M=S (SUPER TX) není nutné skladovat řemeny v sadě. Tyto řemeny lze kombinovat bez dodatečného měření. Čištění Čištění znečištěných klínových řemenů může být děláno roztokem glycerinu a alkoholu v poměru 1:10. Benzín, terpertýn, nesmí být použit v žádném případě (může způsobit mechanické zničení klínového řemene). Optibelt GmbH Postfach Höxter/Germany Tel. +49 (0) Fax +49 (0) info@optibelt.com Arntz Optibelt Gruppe /1008Hux
