Návod k použití INTRA-L-MOTOR 181 H Vždy na bezpečné straně.

Transkript

1 Návod k použití INTRA-L-MOTOR 181 H Vždy na bezpečné straně.

2 Prodej: KaVo Dental GmbH Bismarckring 39 D Biberach Tel Fax Výrobce: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Obsah Obsah 1 Pokyny pro uživatele Bezpečnost Popis bezpečnostních pokynů Výstražný symbol Struktura Popis stupňů nebezpečí Bezpečnostní upozornění Popis výrobku Stanovený účel použití v souladu se stanoveným účelem Technická data Podmínky pro přepravu a skladování Provozní podmínky Uvedení do provozu Kontrola tlaků Obsluha Připojení hnacího motoru na napájecí hadici Regulace rozprašované vody Nasazení zubařských nástrojů na hnací motor Sejmutí zubařských nástrojů z hnacího motoru Regulace otáček a změna směru otáčení Odstranění poruch Výměna těsnicích O kroužků Upravovací metody dle normy ČSN EN ISO Příprava v místě použití Čištění Ruční vnější čištění Strojové vnější čištění Ruční vnitřní čištění Strojové vnitřní čištění Dezinfekce Ruční vnější dezinfekce Ruční vnitřní dezinfekce Strojová vnější a vnitřní dezinfekce Sušení Ošetřovací prostředky a systémy - údržba Ošetření pomocí KaVo Spray Ošetření pomocí KaVo SPRAYrotor Ošetření pomocí KaVo QUATTROcare Balení Sterilizace Skladování Pomůcky Záruční ustanovení / 20

4 1 Pokyny pro uživatele 1 Pokyny pro uživatele Vážený uživateli, KaVo Vám přeje mnoho radosti s Vaším novým kvalitním výrobkem. Aby byla Vaše práce bez poruch, ekonomická a bezpečná, dodržujte laskavě následující pokyny. Copyright by KaVo Dental GmbH Symboly Viz kapitola Bezpečnost/výstražný symbol Důležitá informace pro obsluhu a techniky Výzva k akci Značka CE (Communauté Européenne). Výrobek s touto značkou odpovídá požadavkům příslušné směrnice ES. Sterilizovatelné parou 134 o C -1 o C / +4 o C (273 o F -1,6 o F / +7,4 o F) Cílová skupina Tento dokument je určen pro zubaře/zubařky a pomocné zubařské pracovníky/pracovnice. Kapitola Uvedení do provozu je navíc určena servisnímu technikovi. 4 / 20

5 2 Bezpečnost 2.1 Popis bezpečnostních pokynů 2 Bezpečnost 2.1 Popis bezpečnostních pokynů Výstražný symbol Výstražný symbol Struktura NEBEZPEČÍ V úvodu je popsán druh a zdroj nebezpečí. Tato část popisuje možné následky nedodržení bezpečnostních pokynů. Volitelný krok obsahuje potřebná opatření pro zabránění nebezpečí Popis stupňů nebezpečí Bezpečnostní pokyny se třemi stupni nebezpečí, které jsou zde uvedeny, pomáhají zabránit věcným škodám a poraněním. Popisuje nebezpečnou situaci, která může vést k věcným škodám nebo lehkým až středním poraněním. VAROVÁNÍ VAROVÁNÍ Popisuje nebezpečnou situaci, která může vést k vážným nebo smrtelným poraněním. NEBEZPEČÍ NEBEZPEČÍ Popisuje maximální ohrožení situací, která může vést bezprostředně k vážným nebo smrtelným poraněním. 2.2 Bezpečnostní upozornění VAROVÁNÍ Nebezpečí pro ošetřujícího a pacienta. Nepravidelná hlučnost chodu, silné vibrace, přehřátí, nevyváženost nebo nedostatečná přídržná síla. Nepokračujte v práci a informujte servis. 5 / 20

6 2 Bezpečnost 2.2 Bezpečnostní upozornění Poškození znečištěným a vlhkým stlačeným vzduchem. Znečištěný a vlhký stlačený vzduch může vést k poruchám funkce a předčasnému opotřebení ložisek. Zajistěte suchý, čistý a nekontaminovaný stlačený vzduch podle normy ISO Předčasné opotřebení a porucha provozu v důsledku neodborného skladování před delšími přestávkami v používání. Zkrácená životnost výrobku. Před delšími přestávkami v používání lékařský výrobek vyčistěte, ošetřete a uskladněte v suchu dle návodu. K opravě a údržbě výrobků KaVo jsou oprávněni: Technici společnosti KaVo Pobočky po celém světě Technici speciálně vyškolení společností KaVo Pro záruku bezchybné funkce je nutné, aby byl lékařský výrobek ošetřován metodami úprav popsanými v návodu k použití KaVo a aby byly používány prostředky a systémy pro ošetření v něm obsažené. KaVo doporučuje v praxi stanovit interní interval údržby, při kterém bude lékařský výrobek v odborném provozu ohodnocen z hlediska čištění, údržby a funkce. Tento interval údržby závisí na frekvenci používání, které musí být přizpůsoben. Servis smí provádět pouze opravárenské dílny proškolené KaVo, které používají originální náhradní díly. 6 / 20

7 3 Popis výrobku Návod k použití INTRA-L-MOTOR 181 H Popis výrobku 3.1 Stanovený účel použití v souladu se stanoveným účelem INTRA-L-MOTOR 181 H (Č. mat ) 3.1 Stanovený účel použití v souladu se stanoveným účelem Stanovení účelu: Motor je: pneumatický motor pro provoz/pohon stomatologického násadce/ohebného kolena určen pouze ke stomatologickému ošetření v oblasti zubařské medicíny; použití k jinému účelu nebo změna výrobku nejsou povoleny a mohou vést k ohrožení lékařský výrobek podle příslušných národních zákonných předpisů Používání k určenému účelu Podle těchto ustanovení smí být tento lékařský výrobek používán odborným uživatelem pro popsanou aplikaci. Při tom musí být dodrženy: platné předpisy bezpečnosti práce platná protiúrazová bezpečnostní opatření tento návod k použití Podle těchto ustanovení je uživatel povinen: používat pouze nezávadné pracovní prostředky dbát na správný účel použití chránit sebe, pacienta a třetí osoby před nebezpečím zabránit kontaminaci výrobkem 3.2 Technická data Vstupní otáčky až min -1 Tlak pohonu Spotřeba vzduchu 2,2 až 2,7 bar (32 až 39 psi) až 60 Nl/min Moment v klidovém stavu 2,5 Ncm při tlaku 2,2 bar (32 psi) Motor INTRAmatic L lze nasadit na všechny hadice vybavené normovaným připojením se 4 otvory. Se spojkou INTRAmatic 2. Nasadit lze všechny násadce a ohebná kolena s připojením INTRAmatic podle normy ISO 3964 (ČSN EN 23964). 7 / 20

8 3 Popis výrobku 3.3 Podmínky pro přepravu a skladování Požadavky na vzduch Kvalita vzduchu podle ISO Suchý, bez obsahu oleje, bez nečistot, nekontaminovaný Vzduchový filtr v místě instalace < 20 µm Požadavky na vodu Kvalita vody podle normy ČSN ISO Pitná voda Hodnota ph 7,2-7,8 Vodní filtr v místě instalace < 80 µm 3.3 Podmínky pro přepravu a skladování Ohrožení při uvedení do provozu lékařského výrobku po skladování ve velkém chladu. V takovém případě může dojít k výpadku funkce lékařského přístroje. Silně zchlazené výrobky musí před použitím dosáhnout teploty 20 o C až 25 o C (68 o F až 77 o F). Teplota: -20 C až +70 C (-4 F až +158 F) Relativní vlhkost vzduchu: 5 % až 95 %, nekondenzující Tlak vzduchu: 700 hpa až 1060 hpa (10 psi až 15 psi) Chraňte před vlhkostí 3.4 Provozní podmínky Teplota: +5 o C až +40 o C (41 o F až 104 o F) Maximální vlhkost vzduchu < 80 % relativně Tlak vzduchu: 700 hpa až 1060 hpa (10 psi až 15 psi) 8 / 20

9 4 Uvedení do provozu 4.1 Kontrola tlaků 4 Uvedení do provozu VAROVÁNÍ Nebezpečí zapříčiněné nesterilními výrobky. Nebezpečí infekce pro ošetřujícího a pacienta. Před prvním uvedením do provozu a po každém použití lékařský výrobek i příslušenství upravte a případně vysterilizujte odpovídajícím způsobem. 4.1 Kontrola tlaků Přívod stlačeného vzduchu přístroji. Znečištěný a vlhký stlačený vzduch způsobuje předčasné opotřebení ložisek. Zajistěte suchý, čistý a nekontaminovaný stlačený vzduch podle normy EN ISO Zkušební tlakoměr (Č. mat ) vsaďte mezi hadici a motor a zkontrolujte následující tlaky: ð - Pracovní tlak: 2,2 až 2,7 bar (32 až 39 psi) ð - Zpětný vzduch : < 1,1 bar (16 psi) ð - Voda: 0,8 až 2,5 bar (12 až 36 psi) ð - Vzduch rozprašovace vody: 1,0 až 4,0 bar (15 až 58 psi) 9 / 20

10 5 Obsluha 5.1 Připojení hnacího motoru na napájecí hadici 5 Obsluha Upozornění Na počátku každého pracovního dne vždy proplachujte nejméně po dobu 2 minut všechny systémy, kterými protéká voda (bez nasazených přenosových nástrojů) a v případě rizika kontaminace ve zpětném toku/zpětném sání se v některých případech musí provádět proplachování po dobu 20 až 30 sekund také po každém pacientovi. 5.1 Připojení hnacího motoru na napájecí hadici 1 2 Zásuvné spojení 1 nasaďte na připojení motoru a zašroubujte ho pomocí hadicové objímky 2 doprava. Upozornění Podrobnosti k přípojce hadice si vyžádejte od výrobce. 5.2 Regulace rozprašované vody Ohrožení nízkým množstvím rozprašované vody. Přehřátí lékařského výrobku a poškození zubu. Množství vody pro chlazení rozprašovanou vodou nastavte s plně otevřeným kroužkem k regulaci vody na cca 80 cm 3 /min. Respektujte hodnoty nastavení výrobců přístroje. Otáčením regulačním šroubem motoru nastavte podíl vody ve spreji. 5.3 Nasazení zubařských nástrojů na hnací motor Nasadit lze všechny násadce a ohebná kolena s připojením INTRAmatic podle normy ISO 3964 (ČSN EN 23964). Nasazování a snímání zubařských nástrojů při otáčení. Může mít za následek poškození. Zubařské nástroje nenasazujte a nesnímejte při otáčení. Používejte pouze funkční a bezpečné násadce. Zubařský nástroj KaVo nasaďte na motor, až slyšitelně zaklapne. Zatažením si ověřte, zda je zubařský nástroj bezpečně upevněn na motoru. 5.4 Sejmutí zubařských nástrojů z hnacího motoru Zubařský nástroj stáhněte z motoru lehkým otáčivým pohybem ve směru osy. 10 / 20

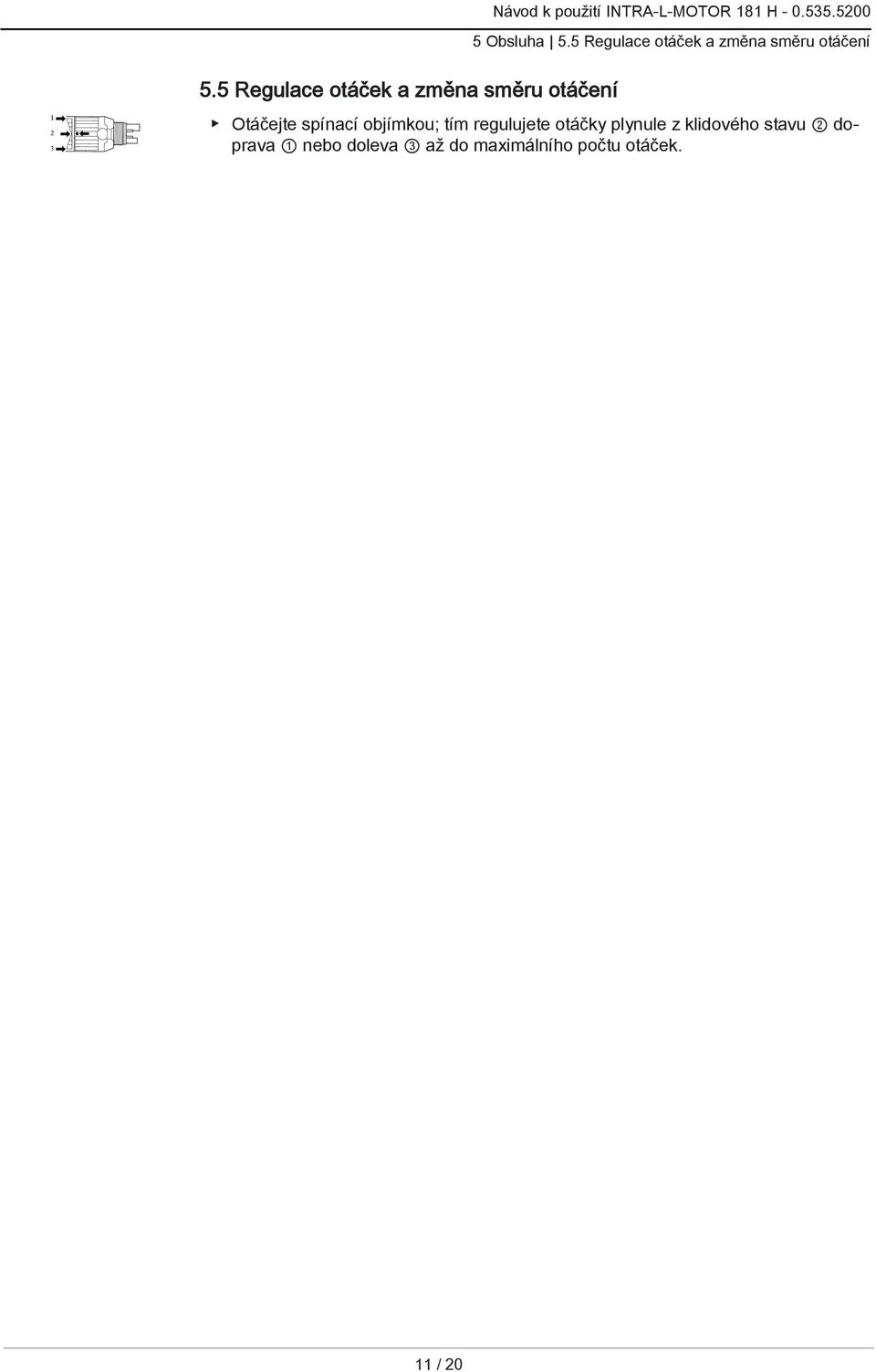

11 5 Obsluha 5.5 Regulace otáček a změna směru otáčení Regulace otáček a změna směru otáčení Otáčejte spínací objímkou; tím regulujete otáčky plynule z klidového stavu 2 doprava 1 nebo doleva 3 až do maximálního počtu otáček. 11 / 20

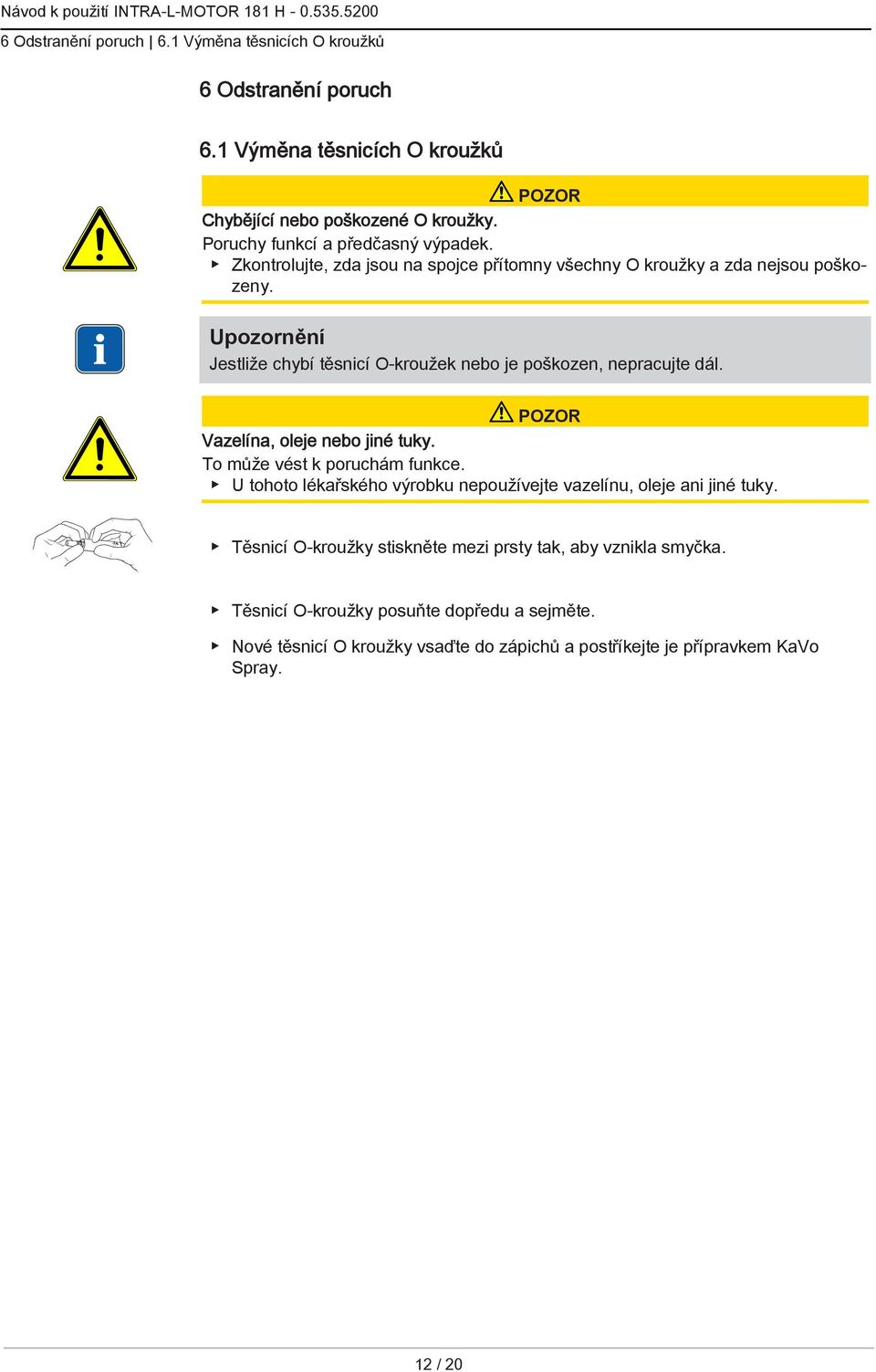

12 6 Odstranění poruch 6.1 Výměna těsnicích O kroužků 6 Odstranění poruch 6.1 Výměna těsnicích O kroužků Chybějící nebo poškozené O kroužky. Poruchy funkcí a předčasný výpadek. Zkontrolujte, zda jsou na spojce přítomny všechny O kroužky a zda nejsou poškozeny. Upozornění Jestliže chybí těsnicí O-kroužek nebo je poškozen, nepracujte dál. Vazelína, oleje nebo jiné tuky. To může vést k poruchám funkce. U tohoto lékařského výrobku nepoužívejte vazelínu, oleje ani jiné tuky. Těsnicí O-kroužky stiskněte mezi prsty tak, aby vznikla smyčka. Těsnicí O-kroužky posuňte dopředu a sejměte. Nové těsnicí O kroužky vsaďte do zápichů a postříkejte je přípravkem KaVo Spray. 12 / 20

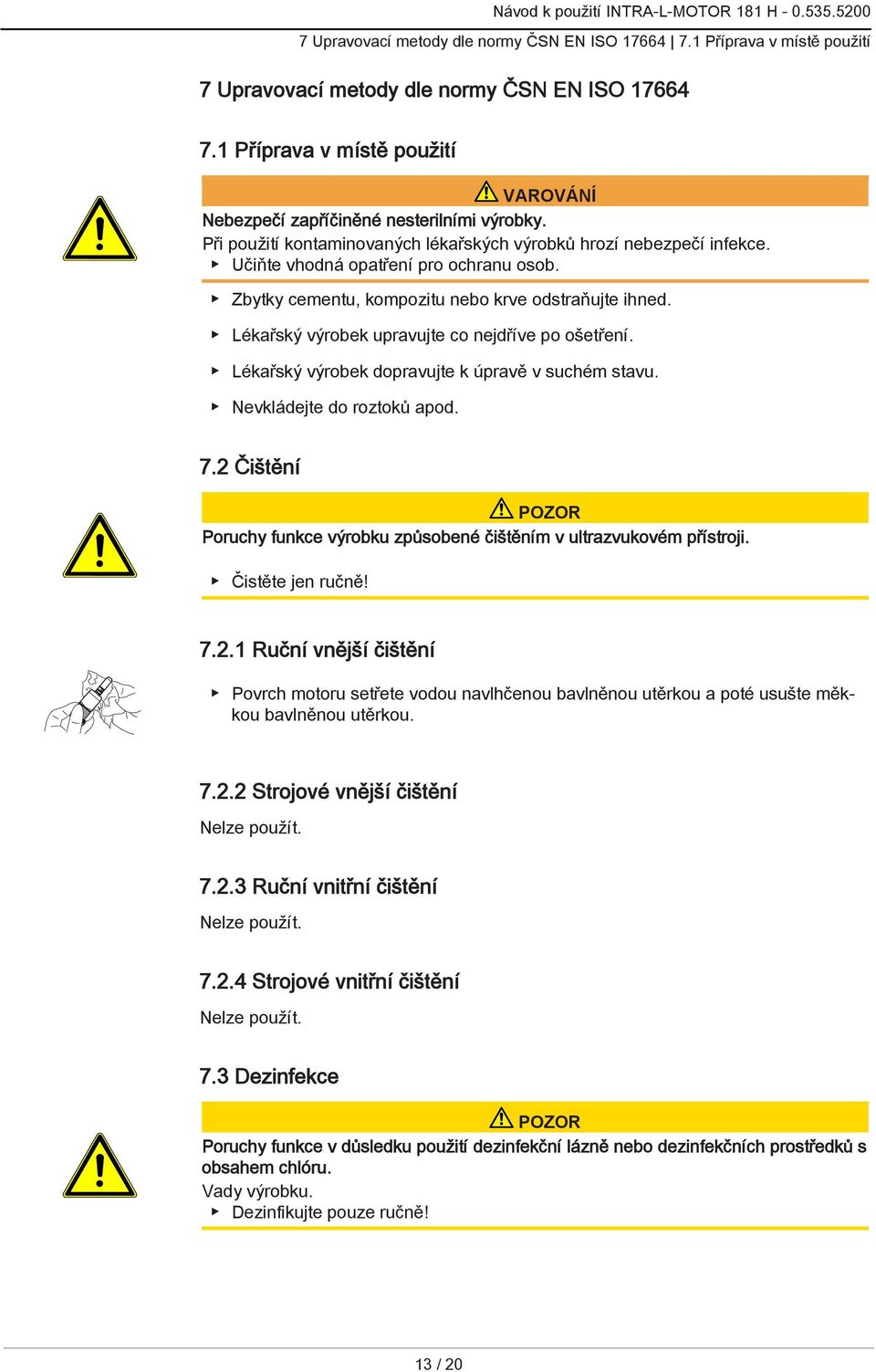

13 7 Upravovací metody dle normy ČSN EN ISO Příprava v místě použití 7 Upravovací metody dle normy ČSN EN ISO Příprava v místě použití VAROVÁNÍ Nebezpečí zapříčiněné nesterilními výrobky. Při použití kontaminovaných lékařských výrobků hrozí nebezpečí infekce. Učiňte vhodná opatření pro ochranu osob. Zbytky cementu, kompozitu nebo krve odstraňujte ihned. Lékařský výrobek upravujte co nejdříve po ošetření. Lékařský výrobek dopravujte k úpravě v suchém stavu. Nevkládejte do roztoků apod. 7.2 Čištění Poruchy funkce výrobku způsobené čištěním v ultrazvukovém přístroji. Čistěte jen ručně! Ruční vnější čištění Povrch motoru setřete vodou navlhčenou bavlněnou utěrkou a poté usušte měkkou bavlněnou utěrkou Strojové vnější čištění Nelze použít Ruční vnitřní čištění Nelze použít Strojové vnitřní čištění Nelze použít. 7.3 Dezinfekce Poruchy funkce v důsledku použití dezinfekční lázně nebo dezinfekčních prostředků s obsahem chlóru. Vady výrobku. Dezinfikujte pouze ručně! 13 / 20

14 7 Upravovací metody dle normy ČSN EN ISO Sušení Ruční vnější dezinfekce KaVo doporučuje na základě snášenlivosti materiálu následující výrobky. Mikrobiologickou účinnost musí zajistit výrobce dezinfekčního prostředku. Mikrozid AF Liquid od společnosti Schülke & Mayr (roztok nebo utěrky) FD 322 od společnosti Dürr CaviCide od firmy Metrex Potřebné pomůcky: Ubrousky k otření lékařského výrobku. Nastříkejte na ubrousek dezinfekční prostředek, poté ubrouskem otřete lékařský výrobek a nechte působit podle údajů výrobce dezinfekčního prostředku. Dodržujte návod k použití dezinfekčního prostředku Ruční vnitřní dezinfekce Nelze použít Strojová vnější a vnitřní dezinfekce Nelze použít. 7.4 Sušení Ruční sušení Pokud po vyčištění nebo po dezinfekci zbývá zbytková vlhkost, setřete ji měkkou bavlněnou utěrkou a vytřete dosucha. Strojové sušení Nelze použít. 7.5 Ošetřovací prostředky a systémy - údržba Předčasné opotřebení a poruchy funkce způsobené neodbornou údržbou a péčí. Zkrácená životnost výrobku. Pravidelně provádějte odbornou péči! Upozornění KaVo ručí za bezvadnou funkci výrobků KaVo pouze při používání prostředků pro péči uvedených v pomůckách KaVo, protože tyto byly pro naše výrobky a určené použití vyzkoušeny Ošetření pomocí KaVo Spray Motor odšroubujte z hadice. 14 / 20

15 7 Upravovací metody dle normy ČSN EN ISO Balení Přikryjte výrobek sáčkem Cleanpac. Vhodnou kanylou stříkejte do menší z obou trubiček po dobu jedné sekundy Ošetření pomocí KaVo SPRAYrotor Motor odšroubujte z hadice. Vhodný nástavec k péči nasaďte na správnou spojku na rotoru KaVo SPRAYrotor a přikryjte ho sáčkem Cleanpac. Do menší z obou trubiček stříkejte po dobu jedné sekundy. Viz také: 2 Návod k použití KaVo SPRAYrotor Ošetření pomocí KaVo QUATTROcare Přístroj pro čištění a péči s expanzním tlakem pro vysoký čisticí a ošetřovací účinek. KaVo doporučuje ošetřovat výrobek po každém použití, tzn. po každém čištění a před každou sterilizací. Ošetřete výrobek. Viz také: 2 Návod k použití KaVo QUATTROcare 7.6 Balení Upozornění Sterilizační sáček musí být dostatečně velký pro nástroj, aby v balení nebylo napětí. Obal na sterilizovaný materiál musí splňovat platné normy ohledně kvality a použití a být vhodný pro sterilizační metodu! Lékařský výrobek zavařte samostatně do obalu na sterilizovaný materiál! 7.7 Sterilizace Sterilizace v parním sterilizátoru (autokláv) dle normy EN / ISO Předčasné opotřebení a poruchy funkce způsobené neodbornou údržbou a péčí. Zkrácená životnost výrobku. Lékařský výrobek ošetřete před každým sterilizačním cyklem prostředky pro ošetření KaVo. 15 / 20

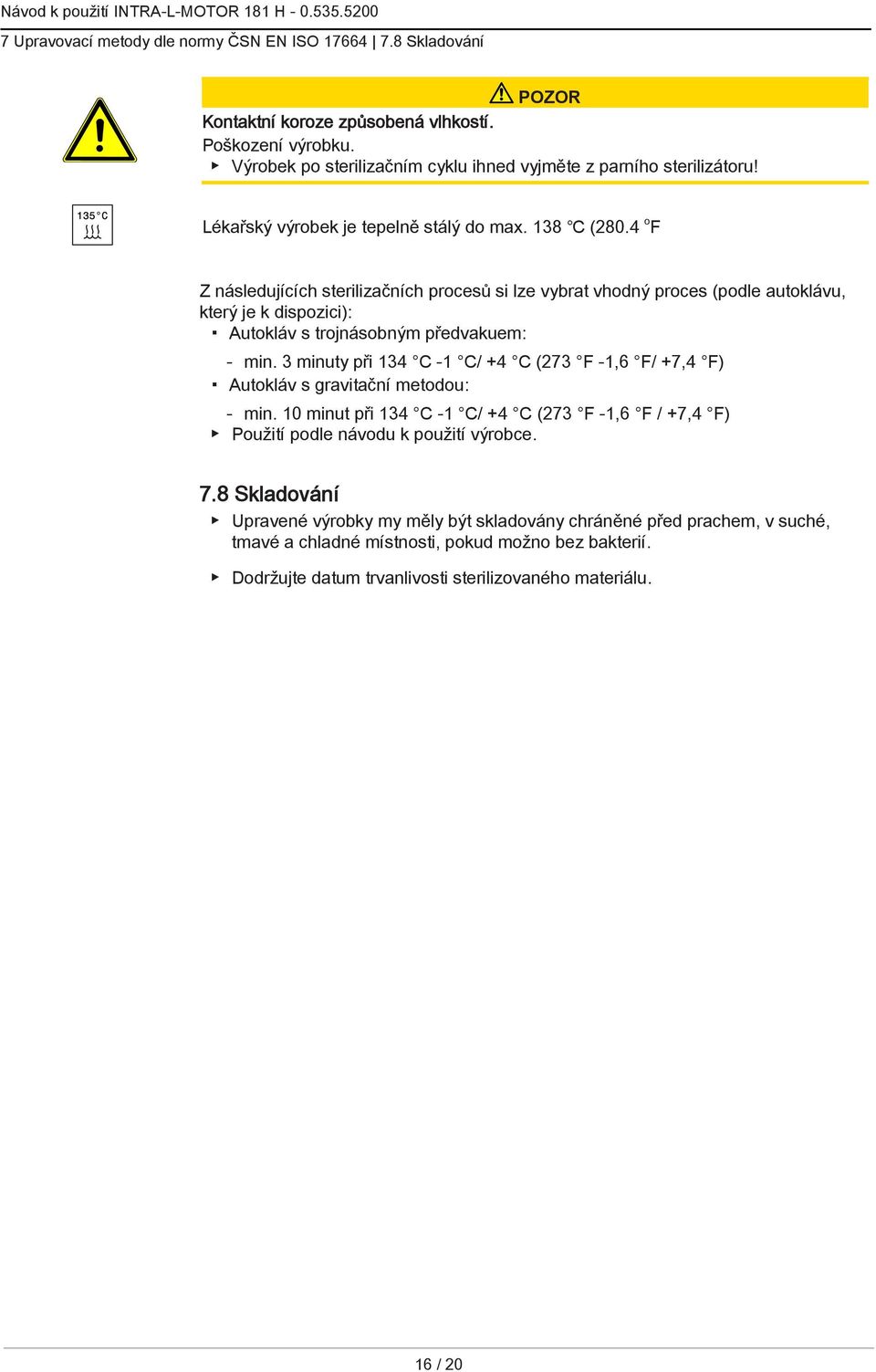

16 7 Upravovací metody dle normy ČSN EN ISO Skladování Kontaktní koroze způsobená vlhkostí. Poškození výrobku. Výrobek po sterilizačním cyklu ihned vyjměte z parního sterilizátoru! Lékařský výrobek je tepelně stálý do max. 138 (280.4 o F Z následujících sterilizačních procesů si lze vybrat vhodný proces (podle autoklávu, který je k dispozici): Autokláv s trojnásobným předvakuem: - min. 3 minuty při 134 C -1 C/ +4 C (273 F -1,6 F/ +7,4 F) Autokláv s gravitační metodou: - min. 10 minut při 134 C -1 C/ +4 C (273 F -1,6 F / +7,4 F) Použití podle návodu k použití výrobce. 7.8 Skladování Upravené výrobky my měly být skladovány chráněné před prachem, v suché, tmavé a chladné místnosti, pokud možno bez bakterií. Dodržujte datum trvanlivosti sterilizovaného materiálu. 16 / 20

17 8 Pomůcky 7.8 Skladování 8 Pomůcky Dodává se prostřednictvím specializovaného obchodu se zubařským vybavením. Krátký text k materiálu Č. mat. Těsnění Těsnicí O kroužek Cleanpac 10 kusů Krátký text k materiálu Č. mat. KaVo Spray 2112 A ROTAspray 2142 A Sprej QUATTROcare plus 2140 P / 20
