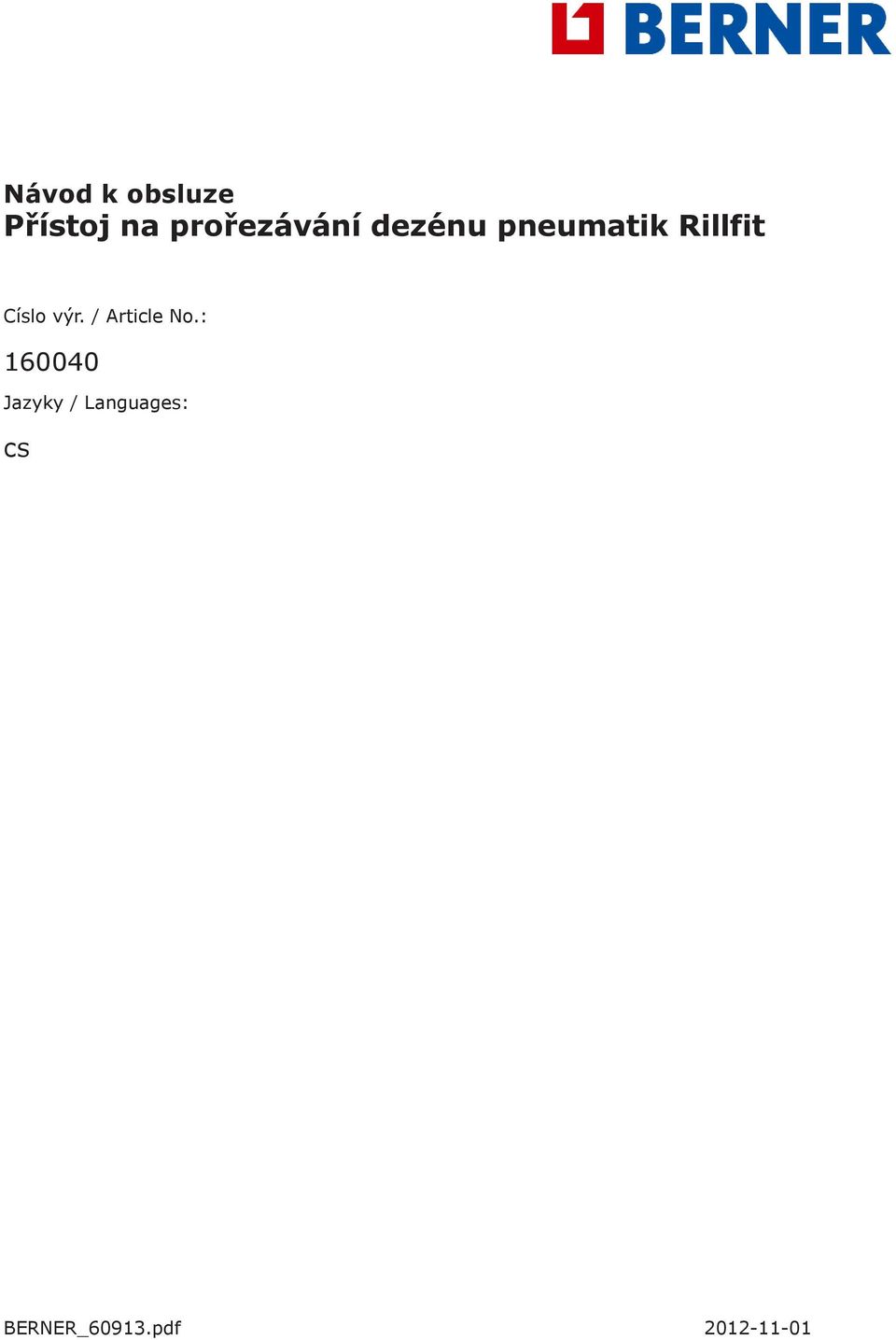

1 Návod k obsluze Přístoj na prořezávání dezénu pneumatik Rillfit Císlo výr. / Article No.: Jazyky / Languages: cs BERNER_60913.pdf

2 Přístroj na prořezávání dezénu pneumatik RILLFIT six Prořezávání by mělo být prováděno pouze zkušeným personálem ve větraném pracovišti. Následující body jsou určeny k zajištění řádného prořezávání. UPOZORNĚNÍ: "Pneumatika musí být vždy označena slovy "Reegroovable". Vždy je nutné ponechat 2-3 mm zbytkové hloubky pryže! 1) Ujistěte se, že všechny nástroje jsou v pořádku a připraveny: přístroj na prořezávání dezénu, žací ústrojí, nože RILLCUT a vhodné místo pro prořezávání. 2) Ujistěte se, že pneumatika je vhodná pro prořezávání. Podívejte se na bočnici a hledejte "Regrooveable". Pokud to není zřejmé, prosím, obraťte se na výrobce pneumatiky pro více informací. 3) Přezkoušejte pneumatiky na škody, které mohly nastat na bočních stěnách a profilu. Také zkontrolujte dezén a opatrně vyčistěte všechny nečistoty v něm. 4) Změřte hloubku vzorku hned na několika místech, určete minimální hloubku vzorku dané pneumatiky a stanovte tak bezpečnou maximální hloubku pro prořezávání. Pro více informací se prosím obraťte na výrobce pneumatik. Úplně opotřebované pneumatiky nebo nerovnoměrně opotřebované pneumatiky nejsou vhodné pro prořezávání, protože není možné přesně určit, kolik zbytkového gumy je stále k dispozici v některých místech. 5) V případě nejasností nebo pochybností prosím dbejte pokynů pro prořezávání výrobce dané pneumatiky. Nastavení nože do šířky a hloubky proveďte dle údajů, které jsou uvedeny v návodu výrobce pneumatiky. Tento návod by měl poskytovat i informaci o tvaru nože pro přořezávání, zda je třeba použít nůž zaoblený nebo klínovitý. 6) Před odebráním řezacího nože z přístroje se vždy ujistěte, že je zařízení odpojeno od elektrické sítě. DŮLEŽITÉ: Dbejte upozornění výrobcem udávané maximální hloubky pro prořezávání jeho pneumatik. 7) Prořezávejte nejprve cca 150 mm a odstraňte odřezanou gumu. Nyní změřte měrkou hloubku a zkontrolujte, zda nemáte poškozenou kostru pneumatiky. 8) Pneumatiku prořezávejte pouze na základě vzoru výrobce. Ujistěte se, že vaše ruka, která nevykonává prořezávání, je umístěna na spodní hraně pneumatiky a ne na běhounu prořezávané pneumatiky. 9) Poté co je pneumatika zcela prořezána, zkontrolujte prořezávaný dezén ještě jednou na možná poškození kostry pneumatiky. str. 1 (4)

1) Ujistěte se, že všechny nástroje jsou v pořádku a připraveny: přístroj na prořezávání dezénu, žací ústrojí, nože RILLCUT a vhodné místo pro prořezávání.

3 Informace k bezpečnému a spolehlivému používání přístroje: 1. Rillfit six se používá především pro prořezávání vzorku běhounu pneumatik. 2. Rillfit six smí být napájen jen střídavým napětím uvedeným na štítku. 3. Jakmile je Rillfix six přitlačen k pneumatice, která se má prořezávat, prořezávací nůž se automaticky zahřívá. Pokud prořezáváme cik-cak vzorek, tlak má být uvolněn během změny směru prořezávání. 4. Pokud zahřátý prořezávací nůž není v kontaktu s pneumatikou, může dojít k jeho poškození a tomu bychom měli zabránit. 5. Prořezávání se má provádět rychle. Kouř nebo doutnající pryž jsou indikátorem, že prořezávání se provádí příliš pomalu nebo že je nastaven příliš vysoký silový stupeň. 6. Prořezávací nože musí být upevněny svorkami na prořezávací hlavě. Pokud jsou svorky v normální poloze, pak mohou být upevněny všechny standardní velikosti prořezávacích nožů. Obzvláště velké prořezávací nože mohou být jednoduše upevněny otočením svorek. 7. Aby byl zajištěn dobrý elektrický kontakt, svorky na prořezávací hlavě by měly být čištěny čas od času vhodným prostředkem. Slabý ohřev prořezávacího nože a vyšší odpor při prořezávání jsou signálem špatného elektrického kontaktu. 8. Transformátor má čtyři nastavení silového stupně. Každý originální box prořezávacích nožů Rillfix je označen číslem silového stupně, pro který jsou prořezávací nože nejvhodnější. 9. Pokud není Rillfix six delší dobu používán, měl by být odpojen od napájení. 10. Pokud je Rillfit six používán nějakou dobu, kabel spojující prořezávací hlavu s transformátorem se může ohřát to je normální. 11. Neodstraňujte typový štítek z přístroje. Technické údaje na štítku jsou důležité a odstranění štítku je důvodem pro neuznání reklamace. 12. Používejte jen originální RILLCUT prořezávací nože, aby byly zajištěny nejlepší výsledky. 13. Neopatrné používání může způsobit požár. 14. Rillfit six se musí používat opatrně v blízkosti hořlavých materiálů. 15. Nepoužívejte v explozivní atmosféře. 16. Nechte přístroj vychladnout před jeho uskladněním. 17. Nedovolte, aby horký prořezávací nůž přišel do styku s napájecím kabelem nebo jiným hořlavým materiálem. 18. Nepoužívejte v páře nebo ve vlhku. 19. Pokud kabely nebo jiné součásti prořezávačky RILLFIT six vyžadují výměnu, toto musí provést buď výrobce nebo jím pověřený odborný servis nebo podobná kvalifikovaná osoba, aby se vyloučila bezpečnostní rizika. 20. Technické údaje: 115V / 230V / 240V ~ / 50/60Hz / 240 str. 2 (4)

Pokud prořezáváme cik-cak vzorek, tlak má být uvolněn během změny směru prořezávání. 4.

4 K dosažení co nejlepších výsledků je třeba dodržovat tyto zásady: 1) Prořezávání provádět po opotřebení pneumatiky min. na 3 mm hloubky dezénových drážek. 2) Povolená hloubka prořezávání jednotlivých dezénů uvedená předpisy je maximální hodnotou a nesmí být překročena. 3) Prořezány mohou být všechny dezénové drážky nebo jen některá drážka opotřebeného dezénu. 4) V případě nerovnoměrného opotřebení dezénu je třeba proměřit zbytkovou hloubku dezénu u drážky v nejvíce opotřebeném místě, aby při prořezávání nedošlo k poškození zbytkové vrstvy pryže chránící ocelový kordový výztužný pás. Zbytková vrstva pryže musí být zachována k zajištění bezpečnosti a k následnému obnovení pláště. 5) Před zahájením prořezávání doporučujeme odstranit všechny nečistoty v drážkách dezénu (kamínky, špony, hřebíky atd.). 6) Nečistoty odstraníte např. drátěným kartáčem nebo šroubovákem. Tímto postupem zvýšíte životnost řezného nože. 7) Prořezávání se nedoporučuje u velmi poškozených plášťů v oblasti běhounu, například utržené dezénové struktury nebo u záseky poškozené pryže. 8) Přístroj se nesmí používat ve vlhkých a venkovních prostorách. Údržba přístroje: Při výměně nože doporučujeme vyčistit vodící drážky nožové hlavy technickým benzinem, aby se zamezilo proudovým ztrátám a poškození nožové hlavy. Výměnu nože provádíme při otupení, přerušení nebo změně šíře prořezávaného dezénu. Stanovené maximální hodnoty prořezávání: Pro určení maximální hodnoty prořezávání dezénových drážek a hodnoty nastavení vyřezávacího nože doporučuje obchodnětechnická služba Barum následující postup: Na nejvíce opotřebovaném místě po obvodě pneumatiky zapíchneme bodec, až narazíme na výztužný pás a tím zjistíme skutečnou vrstvu pryže. Od této skutečné pryžové vrstvy odečteme minimálně 3 mm. Tímto postupem udáme hloubku pro nastavení nože v nožové hlavě. Hloubka drážky dezénu nového pláště Hloubka získaná dodatečným prořezáním 3 mm nutné k ochraně ocelového pásu str. 3 (4)

3) Prořezány mohou být všechny dezénové drážky nebo jen některá drážka opotřebeného dezénu.

5 Bezpečnostní pokyny při práci Nastavením většího výkonu regulace a zatlačením nožové hlavy, může dojít k přepálení nože, proto doporučujeme začátečníkům prořezávat s nastavením nižšího stupně regulace. Při delším provozu se může propojovací kabel zahřívat. Tento jev není na závadu, proto je použito silikonových kabelů s tepelnou odolností. Přesto je nutné dodržovat přestávky mezi spínáním. Doba práce a klidu platí při plném výkonu (poslední dva stupně regulace), u nižšího výkonu není omezena. Jestliže je přívod tohoto spotřebiče poškozen, musí být nahrazen za zvláštní pohyblivý přívod (v přístroji jsou použity ploché násuvné spoje). Dojde li k poškození držadla, je nutné odpojit zařízení od sítě a zajistit odbornou opravu. Přístroj je určen pouze pro prořezávání dezénu! str. 4 (4)

Přesto je nutné dodržovat přestávky mezi spínáním. Doba práce a klidu platí při plném výkonu (poslední dva stupně regulace), u nižšího výkonu není omezena.
