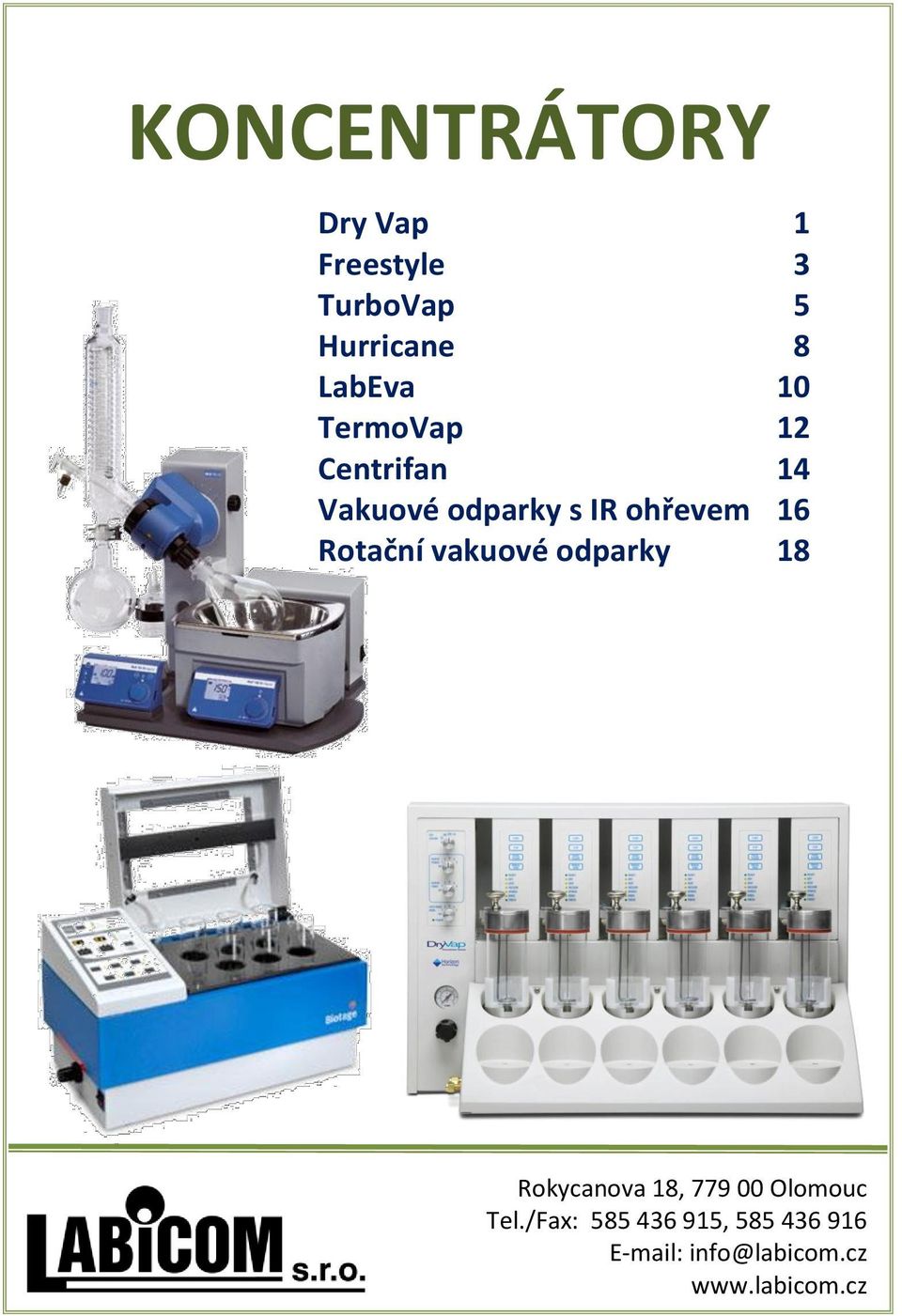

1 KONCENTRÁTORY Dry Vap 1 Freestyle 3 TurboVap 5 Hurricane 8 LabEva 10 TermoVap 12 Centrifan 14 Vakuové odparky s IR ohřevem 16 Rotační vakuové odparky 18 Rokycanova 18, Olomouc Tel./Fax: , info@labicom.cz

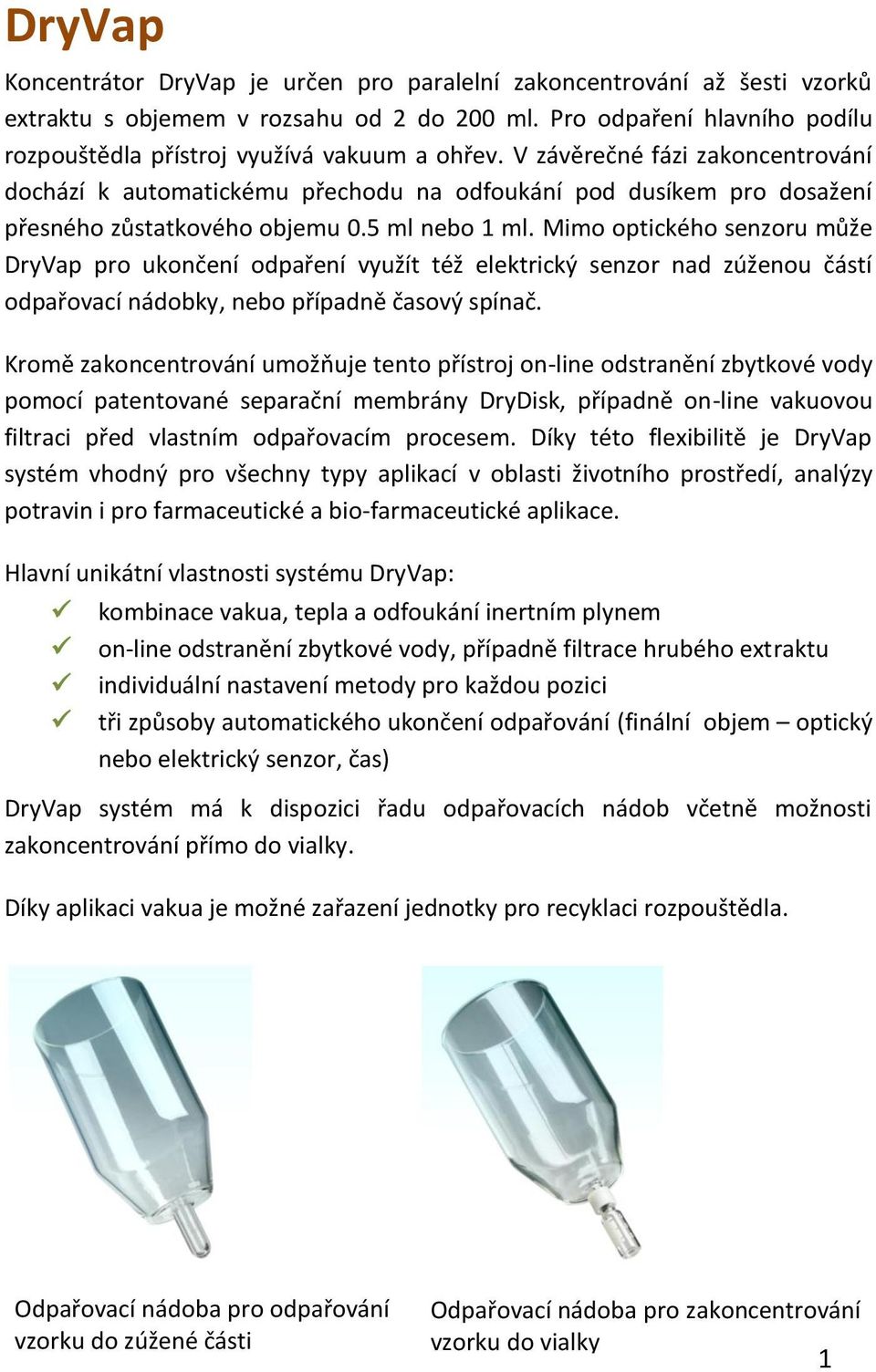

2 DryVap Koncentrátor DryVap je určen pro paralelní zakoncentrování až šesti vzorků extraktu s objemem v rozsahu od 2 do 200 ml. Pro odpaření hlavního podílu rozpouštědla přístroj využívá vakuum a ohřev. V závěrečné fázi zakoncentrování dochází k automatickému přechodu na odfoukání pod dusíkem pro dosažení přesného zůstatkového objemu 0.5 ml nebo 1 ml. Mimo optického senzoru může DryVap pro ukončení odpaření využít též elektrický senzor nad zúženou částí odpařovací nádobky, nebo případně časový spínač. Kromě zakoncentrování umožňuje tento přístroj on-line odstranění zbytkové vody pomocí patentované separační membrány DryDisk, případně on-line vakuovou filtraci před vlastním odpařovacím procesem. Díky této flexibilitě je DryVap systém vhodný pro všechny typy aplikací v oblasti životního prostředí, analýzy potravin i pro farmaceutické a bio-farmaceutické aplikace. Hlavní unikátní vlastnosti systému DryVap: kombinace vakua, tepla a odfoukání inertním plynem on-line odstranění zbytkové vody, případně filtrace hrubého extraktu individuální nastavení metody pro každou pozici tři způsoby automatického ukončení odpařování (finální objem optický nebo elektrický senzor, čas) DryVap systém má k dispozici řadu odpařovacích nádob včetně možnosti zakoncentrování přímo do vialky. Díky aplikaci vakua je možné zařazení jednotky pro recyklaci rozpouštědla. Odpařovací nádoba pro odpařování vzorku do zúžené části Odpařovací nádoba pro zakoncentrování vzorku do vialky 1

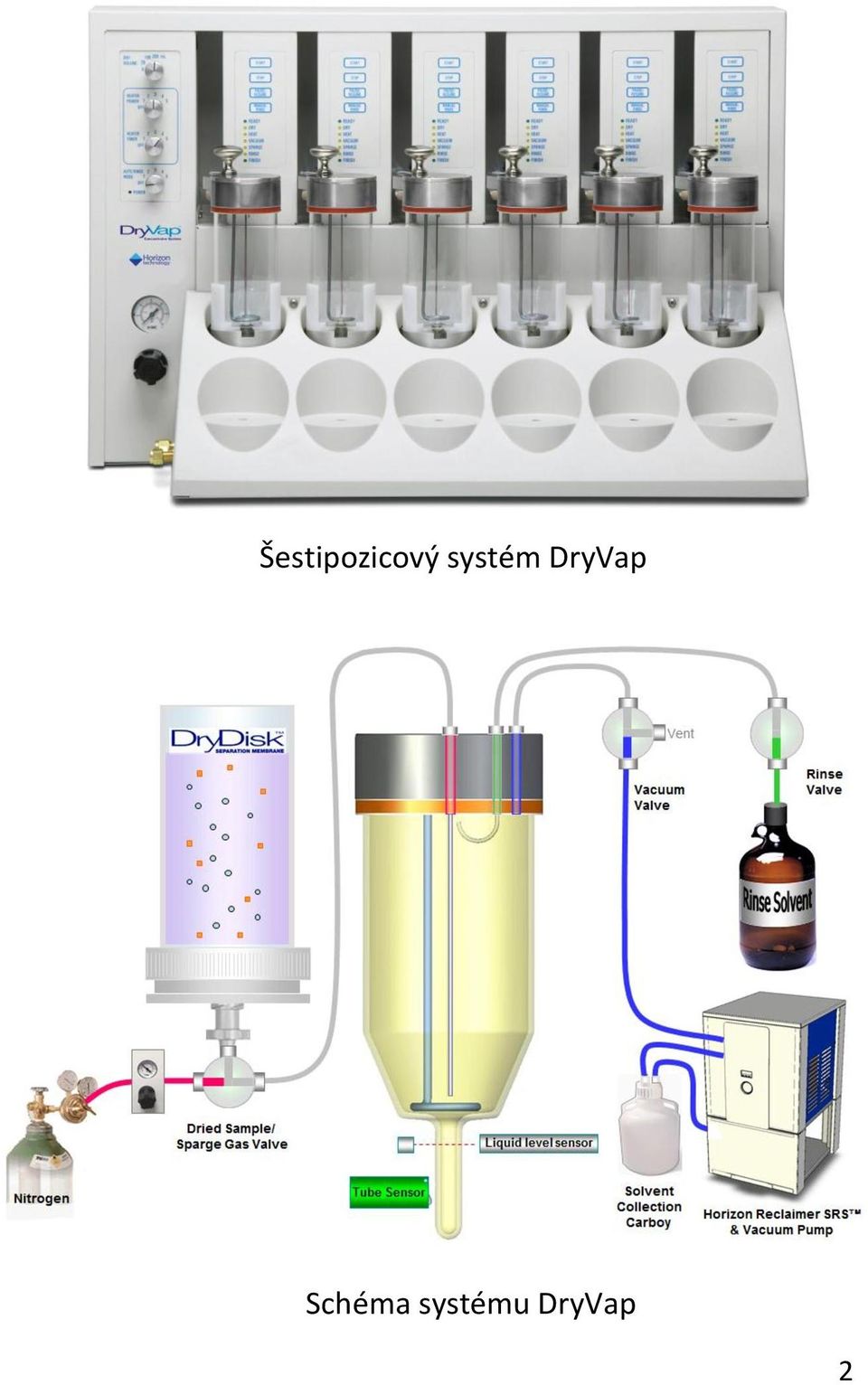

3 Šestipozicový systém DryVap Schéma systému DryVap 2

4 Freestyle odpařovací modul EVA Systém FreeStyle pro komplexní jednotkou pro automatickou přípravu vzorků. Pro zakoncentrování naprogramované sekvence vzorků na požadovaný konečný objem je vybavený modulem EVA. V sekvenci je možné vytvořit individuální metodu pro každý samostatný vzorek. Systém FreeStyle využívá pro zakoncentrování kombinace ohřevu, vakuového odpaření a pro dosažení přesného konečného objemu odfoukání pod dusíkem. Úroveň a průběh vakua je možné přesně naprogramovat a uložit v metodě. Tato funkce zajišťuje maximálně šetrný průběh odpařování individuálně pro každý vzorek. Po zakoncentrování je možné provést také výměnu rozpouštědla a převést koncentrát do jedné či více vialek pro finální analýzu. Systém umožňuje také recyklaci rozpouštědla. Jedinečné vlastnosti systému FreeStyle EVA: možnost libovolné kombinace zakoncentrování vzorku s GPC případně s SPE prakticky neomezená volba velikosti a typu nádoby pro vzorek automatická výměna rozpouštědla automatické převedení vzorku do jedné či více vialek automatické vyčištění systému a příprava pro další vzorek možnost volby finálního objemu pro zakoncentrování vzorku (0,5 až 5,0 ml u pětimililitrové koncentrační nádoby) (0,25 až 1,0 ml u jednomililitrové koncentrační nádoby) Systém Freestyle lze použít i pro další techniky (SPE, GPC), které společně s modulem EVA tvoří komplexní jednotku pro automatizovanou úpravu vzorků. 3

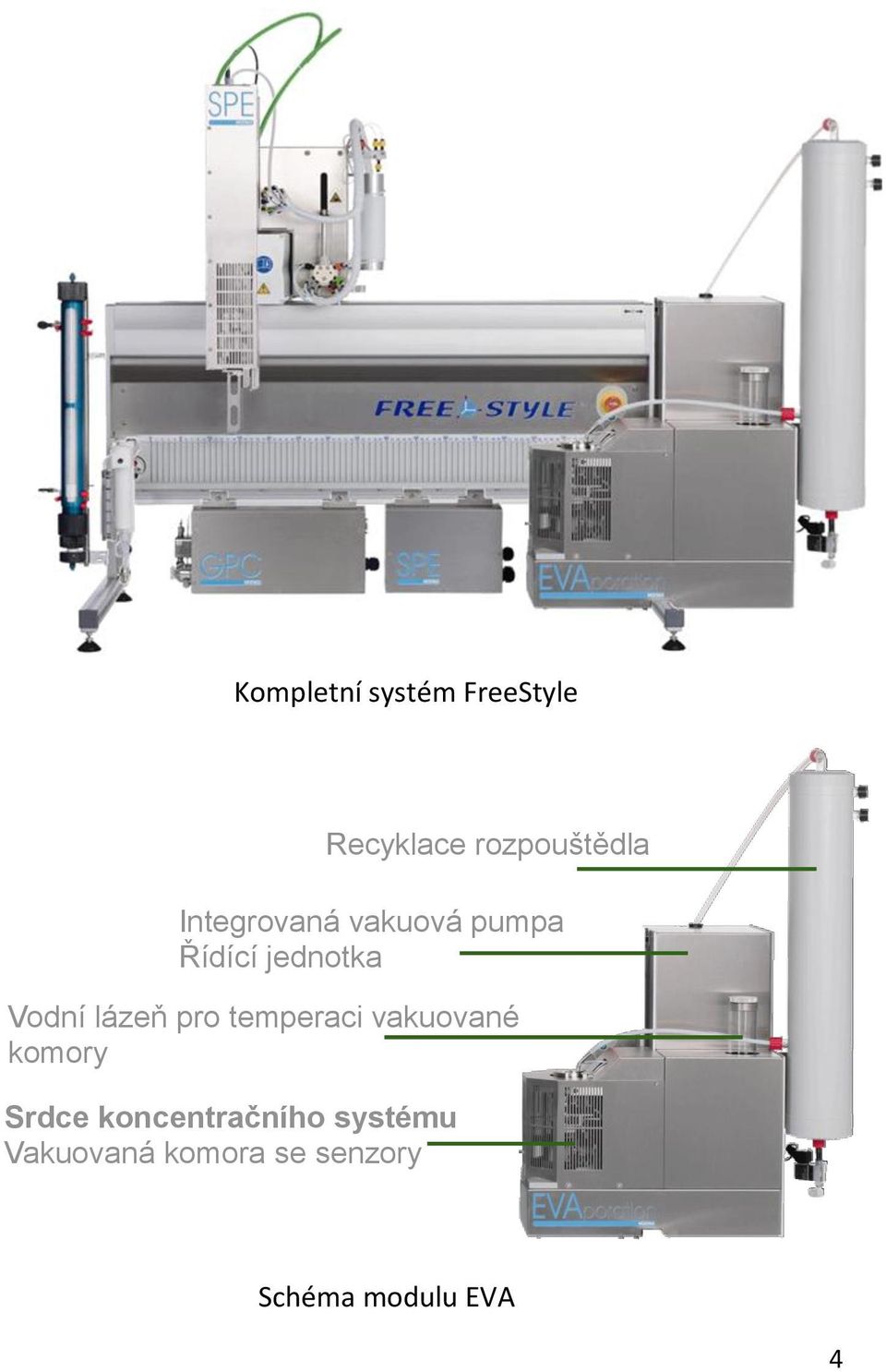

5 Kompletní systém FreeStyle Integrovaná vakuová pumpa Řídící jednotka Srdce koncentračního systému Vakuovaná komora se senzory Recyklace rozpouštědla Vodní lázeň pro temperaci vakuované komory Schéma modulu EVA 4

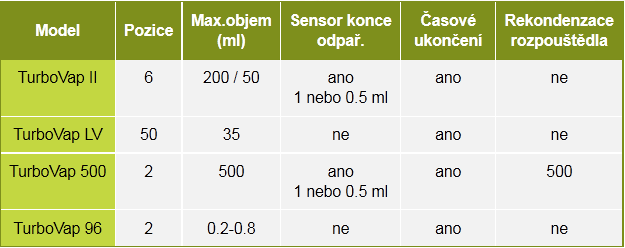

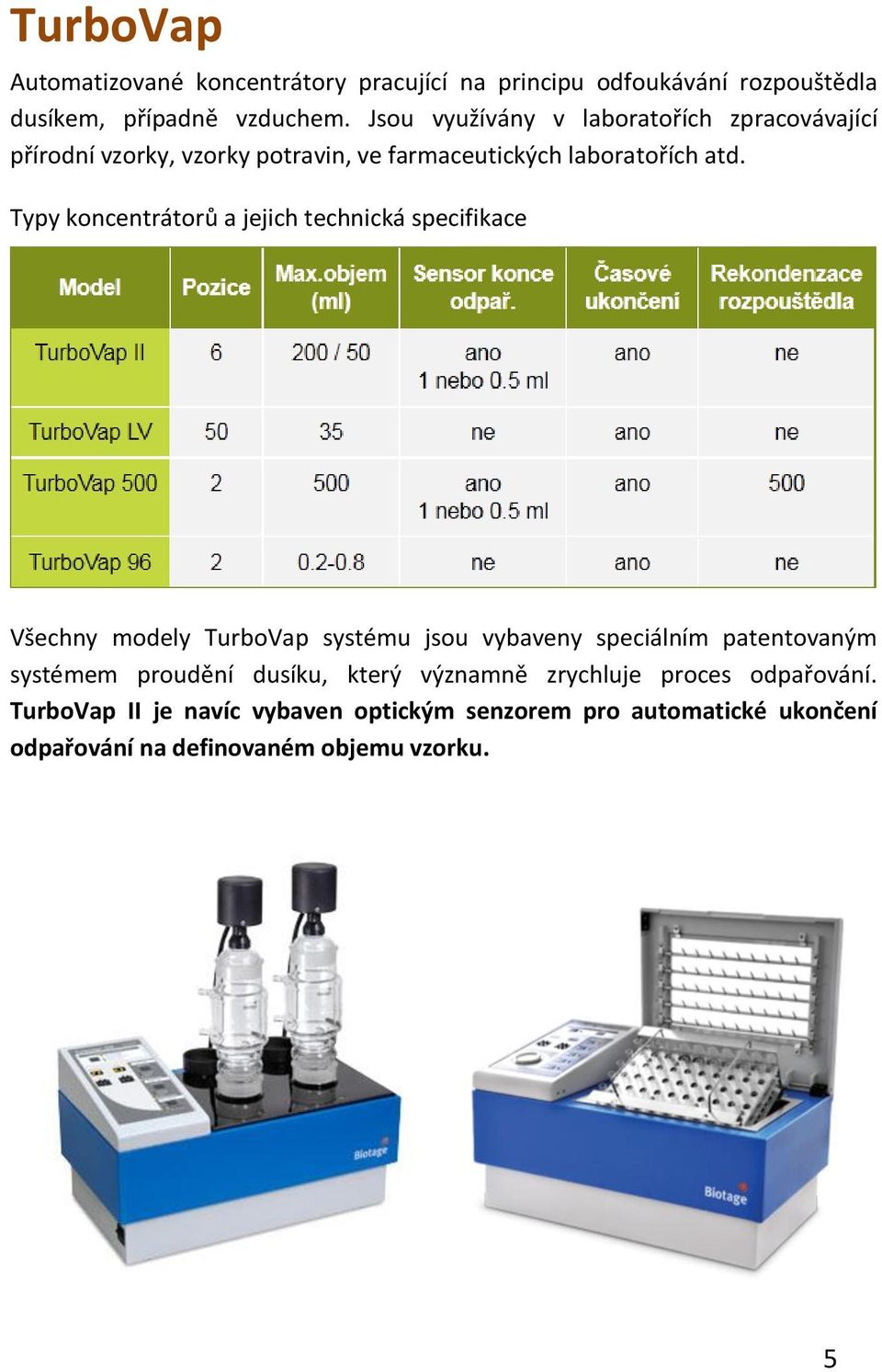

6 TurboVap Automatizované koncentrátory pracující na principu odfoukávání rozpouštědla dusíkem, případně vzduchem. Jsou využívány v laboratořích zpracovávající přírodní vzorky, vzorky potravin, ve farmaceutických laboratořích atd. Typy koncentrátorů a jejich technická specifikace Všechny modely TurboVap systému jsou vybaveny speciálním patentovaným systémem proudění dusíku, který významně zrychluje proces odpařování. TurboVap II je navíc vybaven optickým senzorem pro automatické ukončení odpařování na definovaném objemu vzorku. 5

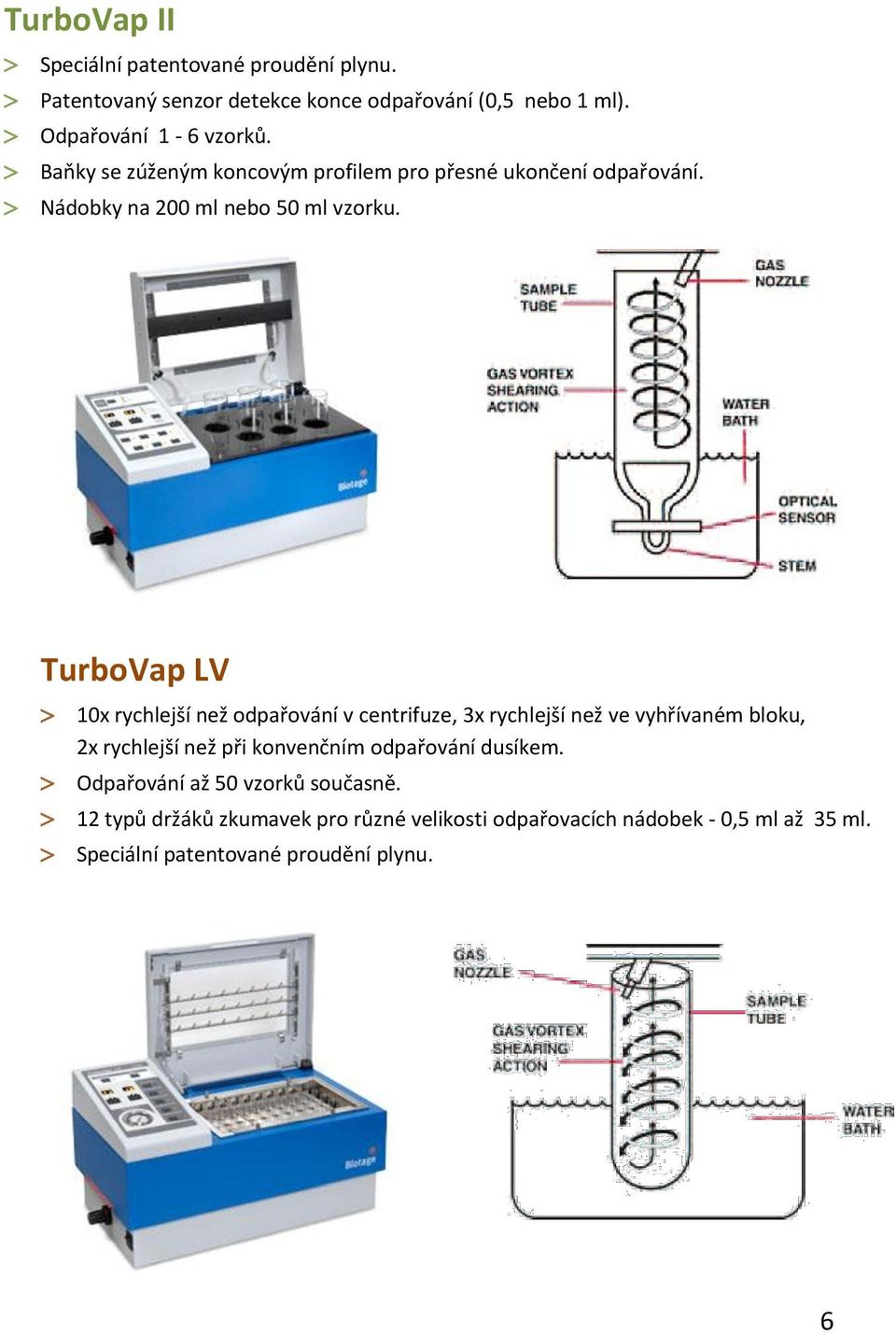

7 TurboVap II Speciální patentované proudění plynu. Patentovaný senzor detekce konce odpařování (0,5 nebo 1 ml). Odpařování 1-6 vzorků. Baňky se zúženým koncovým profilem pro přesné ukončení odpařování. Nádobky na 200 ml nebo 50 ml vzorku. TurboVap LV 10x rychlejší než odpařování v centrifuze, 3x rychlejší než ve vyhřívaném bloku, 2x rychlejší než při konvenčním odpařování dusíkem. Odpařování až 50 vzorků současně. 12 typů držáků zkumavek pro různé velikosti odpařovacích nádobek - 0,5 ml až 35 ml. Speciální patentované proudění plynu. 6

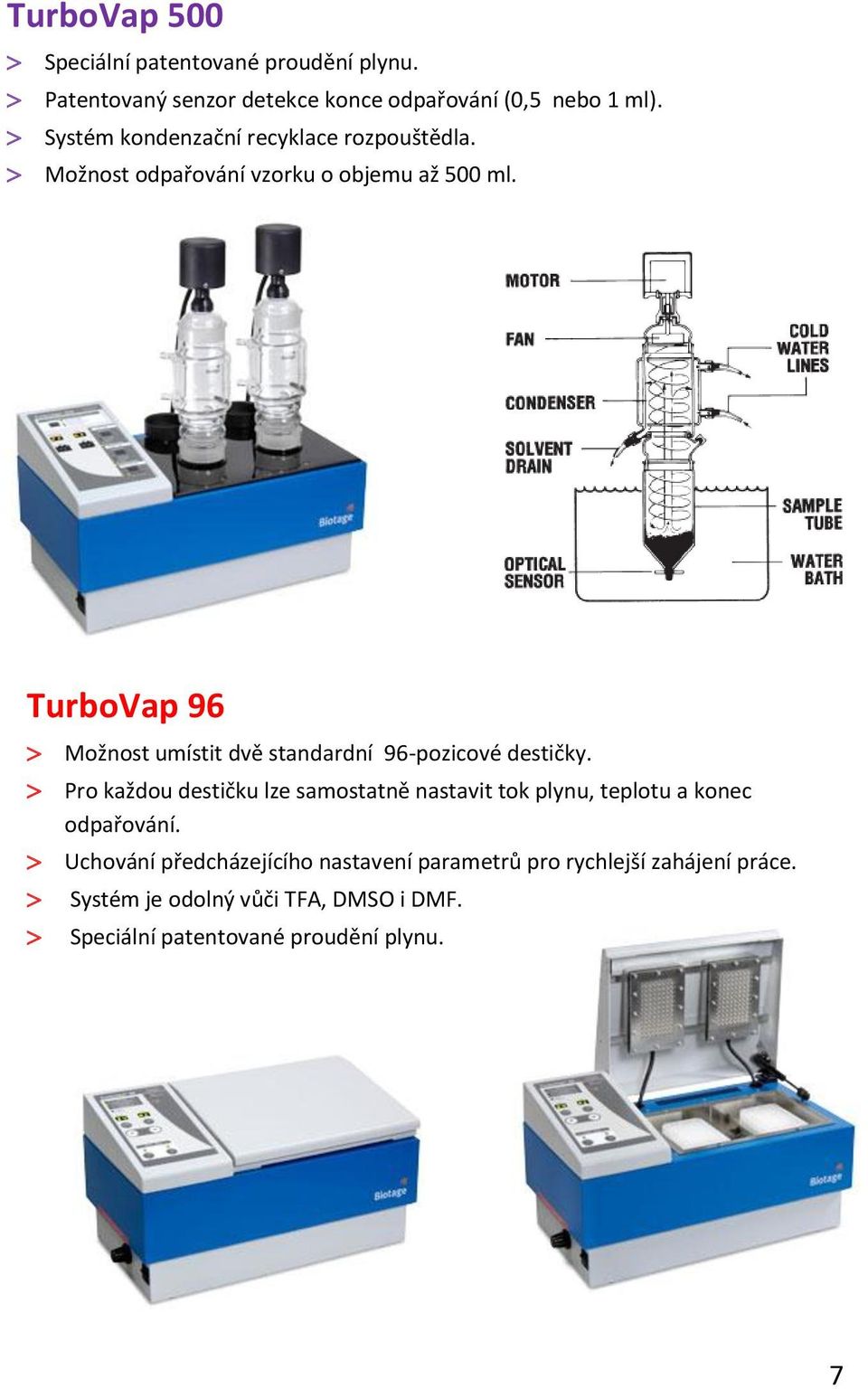

8 TurboVap 500 Speciální patentované proudění plynu. Patentovaný senzor detekce konce odpařování (0,5 nebo 1 ml). Systém kondenzační recyklace rozpouštědla. Možnost odpařování vzorku o objemu až 500 ml. TurboVap 96 Možnost umístit dvě standardní 96-pozicové destičky. Pro každou destičku lze samostatně nastavit tok plynu, teplotu a konec odpařování. Uchování předcházejícího nastavení parametrů pro rychlejší zahájení práce. Systém je odolný vůči TFA, DMSO i DMF. Speciální patentované proudění plynu. 7

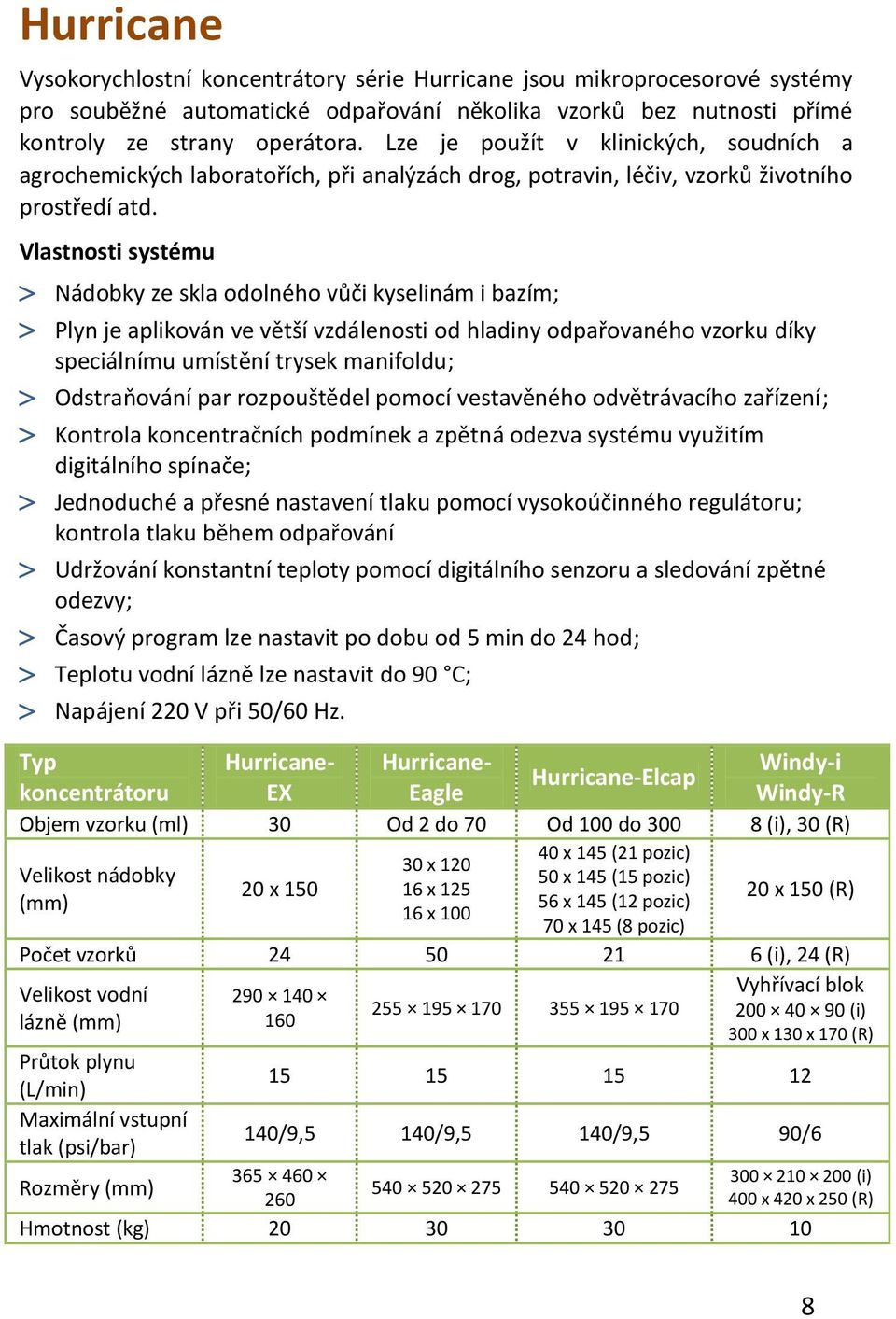

9 Hurricane Vysokorychlostní koncentrátory série Hurricane jsou mikroprocesorové systémy pro souběžné automatické odpařování několika vzorků bez nutnosti přímé kontroly ze strany operátora. Lze je použít v klinických, soudních a agrochemických laboratořích, při analýzách drog, potravin, léčiv, vzorků životního prostředí atd. Vlastnosti systému Nádobky ze skla odolného vůči kyselinám i bazím; Plyn je aplikován ve větší vzdálenosti od hladiny odpařovaného vzorku díky speciálnímu umístění trysek manifoldu; Odstraňování par rozpouštědel pomocí vestavěného odvětrávacího zařízení; Kontrola koncentračních podmínek a zpětná odezva systému využitím digitálního spínače; Jednoduché a přesné nastavení tlaku pomocí vysokoúčinného regulátoru; kontrola tlaku během odpařování Udržování konstantní teploty pomocí digitálního senzoru a sledování zpětné odezvy; Časový program lze nastavit po dobu od 5 min do 24 hod; Teplotu vodní lázně lze nastavit do 90 C; Napájení 220 V při 50/60 Hz. Typ Hurricane- Hurricane- Windy-i Hurricane-Elcap koncentrátoru EX Eagle Windy-R Objem vzorku (ml) 30 Od 2 do 70 Od 100 do (i), 30 (R) 40 x 145 (21 pozic) 30 x 120 Velikost nádobky 50 x 145 (15 pozic) 20 x x x 150 (R) (mm) 56 x 145 (12 pozic) 16 x x 145 (8 pozic) Počet vzorků (i), 24 (R) Velikost vodní lázně (mm) Vyhřívací blok (i) 300 x 130 x 170 (R) Průtok plynu (L/min) Maximální vstupní tlak (psi/bar) 140/9,5 140/9,5 140/9,5 90/6 Rozměry (mm) (i) x 420 x 250 (R) Hmotnost (kg)

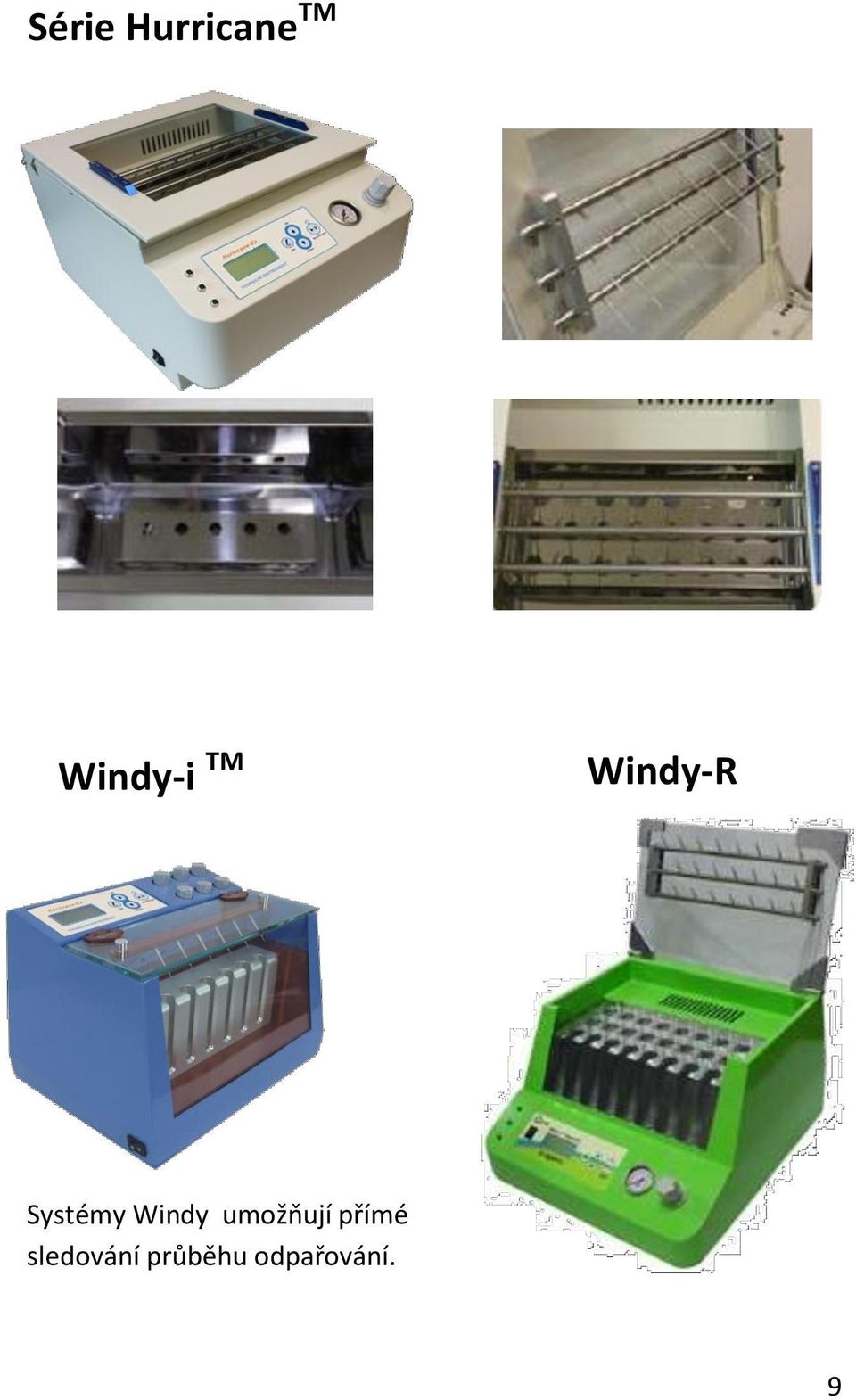

10 Série Hurricane TM Windy-i TM Windy-R Systémy Windy umožňují přímé sledování průběhu odpařování. 9

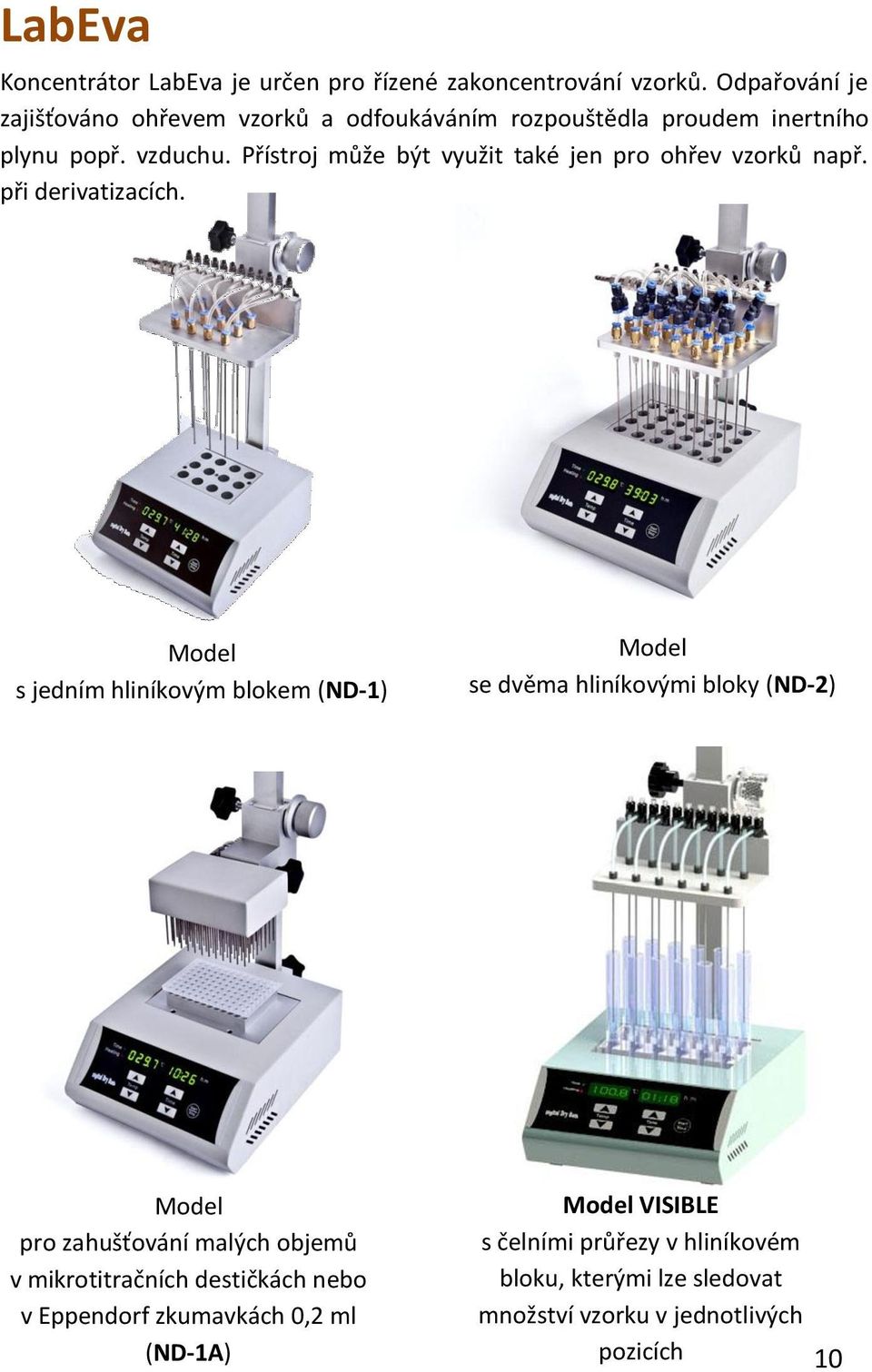

11 LabEva Koncentrátor LabEva je určen pro řízené zakoncentrování vzorků. Odpařování je zajišťováno ohřevem vzorků a odfoukáváním rozpouštědla proudem inertního plynu popř. vzduchu. Přístroj může být využit také jen pro ohřev vzorků např. při derivatizacích. Model s jedním hliníkovým blokem (ND-1) Model se dvěma hliníkovými bloky (ND-2) Model pro zahušťování malých objemů v mikrotitračních destičkách nebo v Eppendorf zkumavkách 0,2 ml (ND-1A) Model VISIBLE s čelními průřezy v hliníkovém bloku, kterými lze sledovat množství vzorku v jednotlivých pozicích 10

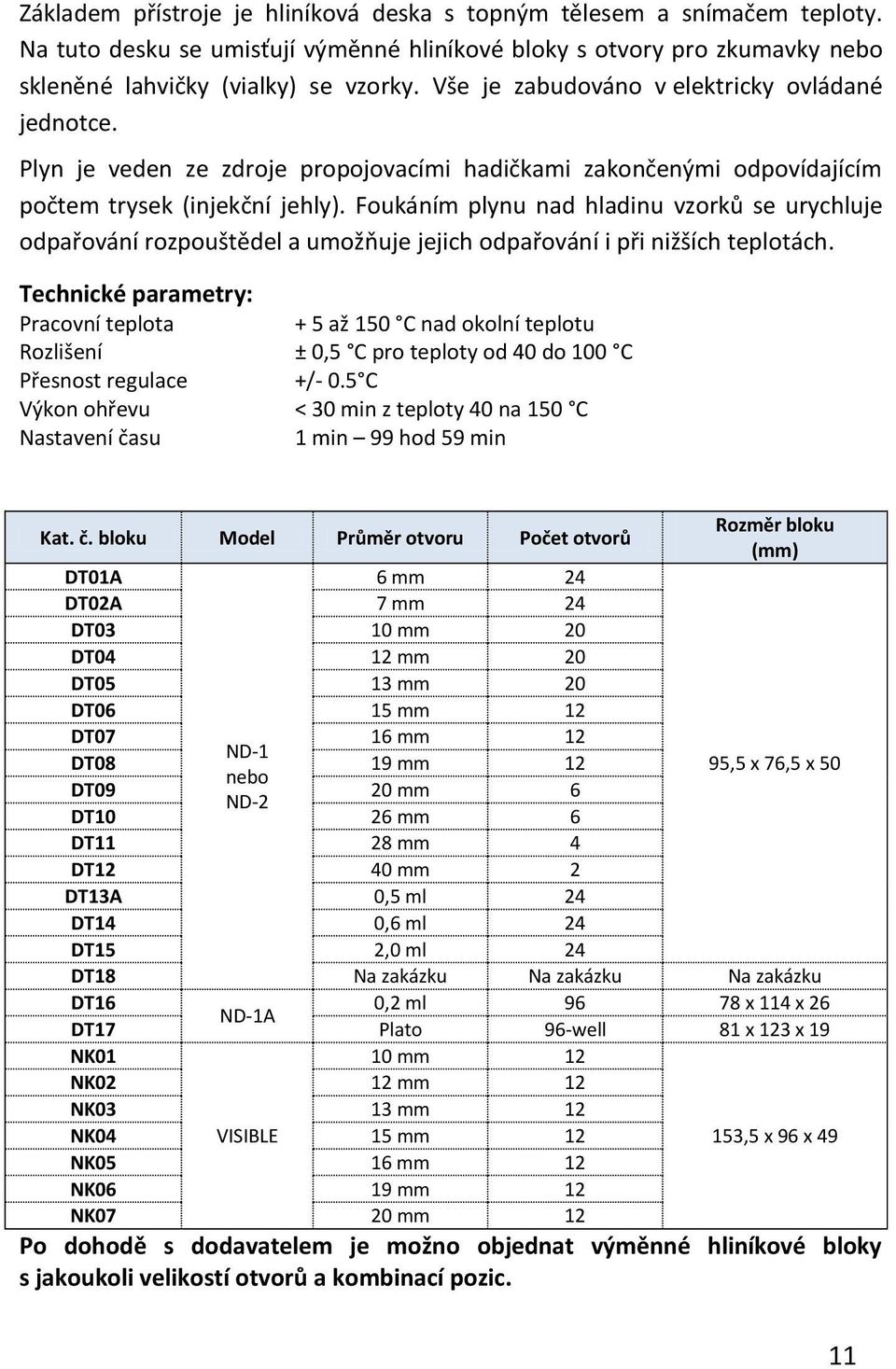

12 Základem přístroje je hliníková deska s topným tělesem a snímačem teploty. Na tuto desku se umisťují výměnné hliníkové bloky s otvory pro zkumavky nebo skleněné lahvičky (vialky) se vzorky. Vše je zabudováno v elektricky ovládané jednotce. Plyn je veden ze zdroje propojovacími hadičkami zakončenými odpovídajícím počtem trysek (injekční jehly). Foukáním plynu nad hladinu vzorků se urychluje odpařování rozpouštědel a umožňuje jejich odpařování i při nižších teplotách. Technické parametry: Pracovní teplota + 5 až 150 C nad okolní teplotu Rozlišení ± 0,5 C pro teploty od 40 do 100 C Přesnost regulace +/- 0.5 C Výkon ohřevu < 30 min z teploty 40 na 150 C Nastavení času 1 min 99 hod 59 min Kat. č. bloku Model Průměr otvoru Počet otvorů Rozměr bloku (mm) DT01A 6 mm 24 DT02A 7 mm 24 DT03 10 mm 20 DT04 12 mm 20 DT05 13 mm 20 DT06 15 mm 12 DT07 16 mm 12 ND-1 DT08 19 mm 12 95,5 x 76,5 x 50 nebo DT09 20 mm 6 ND-2 DT10 26 mm 6 DT11 28 mm 4 DT12 40 mm 2 DT13A 0,5 ml 24 DT14 0,6 ml 24 DT15 2,0 ml 24 DT18 Na zakázku Na zakázku Na zakázku DT16 0,2 ml x 114 x 26 ND-1A DT17 Plato 96-well 81 x 123 x 19 NK01 10 mm 12 NK02 12 mm 12 NK03 13 mm 12 NK04 VISIBLE 15 mm ,5 x 96 x 49 NK05 16 mm 12 NK06 19 mm 12 NK07 20 mm 12 Po dohodě s dodavatelem je možno objednat výměnné hliníkové bloky s jakoukoli velikostí otvorů a kombinací pozic. 11

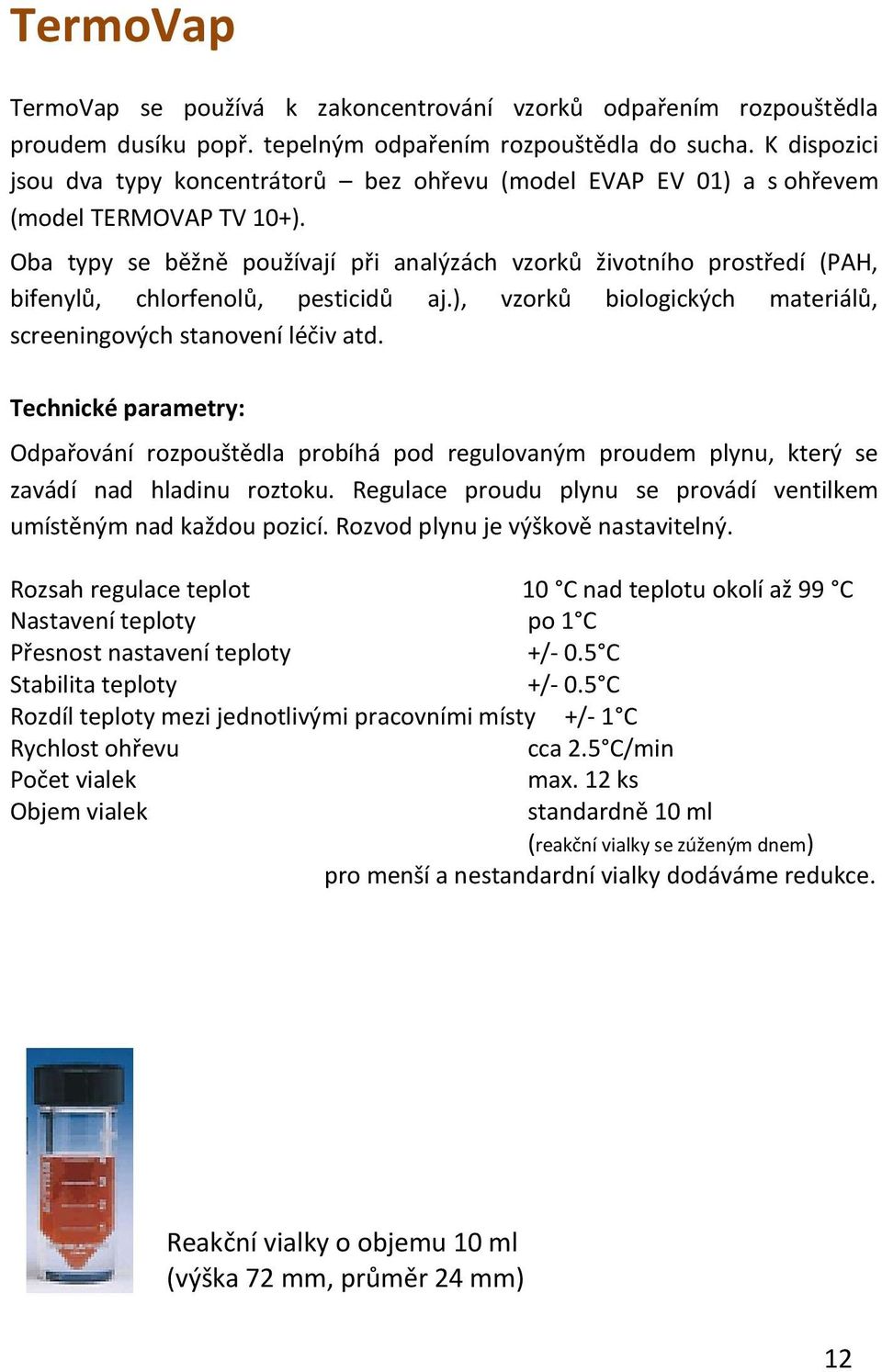

13 TermoVap TermoVap se používá k zakoncentrování vzorků odpařením rozpouštědla proudem dusíku popř. tepelným odpařením rozpouštědla do sucha. K dispozici jsou dva typy koncentrátorů bez ohřevu (model EVAP EV 01) a s ohřevem (model TERMOVAP TV 10+). Oba typy se běžně používají při analýzách vzorků životního prostředí (PAH, bifenylů, chlorfenolů, pesticidů aj.), vzorků biologických materiálů, screeningových stanovení léčiv atd. Technické parametry: Odpařování rozpouštědla probíhá pod regulovaným proudem plynu, který se zavádí nad hladinu roztoku. Regulace proudu plynu se provádí ventilkem umístěným nad každou pozicí. Rozvod plynu je výškově nastavitelný. Rozsah regulace teplot 10 C nad teplotu okolí až 99 C Nastavení teploty po 1 C Přesnost nastavení teploty +/- 0.5 C Stabilita teploty +/- 0.5 C Rozdíl teploty mezi jednotlivými pracovními místy +/- 1 C Rychlost ohřevu cca 2.5 C/min Počet vialek max. 12 ks Objem vialek standardně 10 ml (reakční vialky se zúženým dnem) pro menší a nestandardní vialky dodáváme redukce. Reakční vialky o objemu 10 ml (výška 72 mm, průměr 24 mm) 12

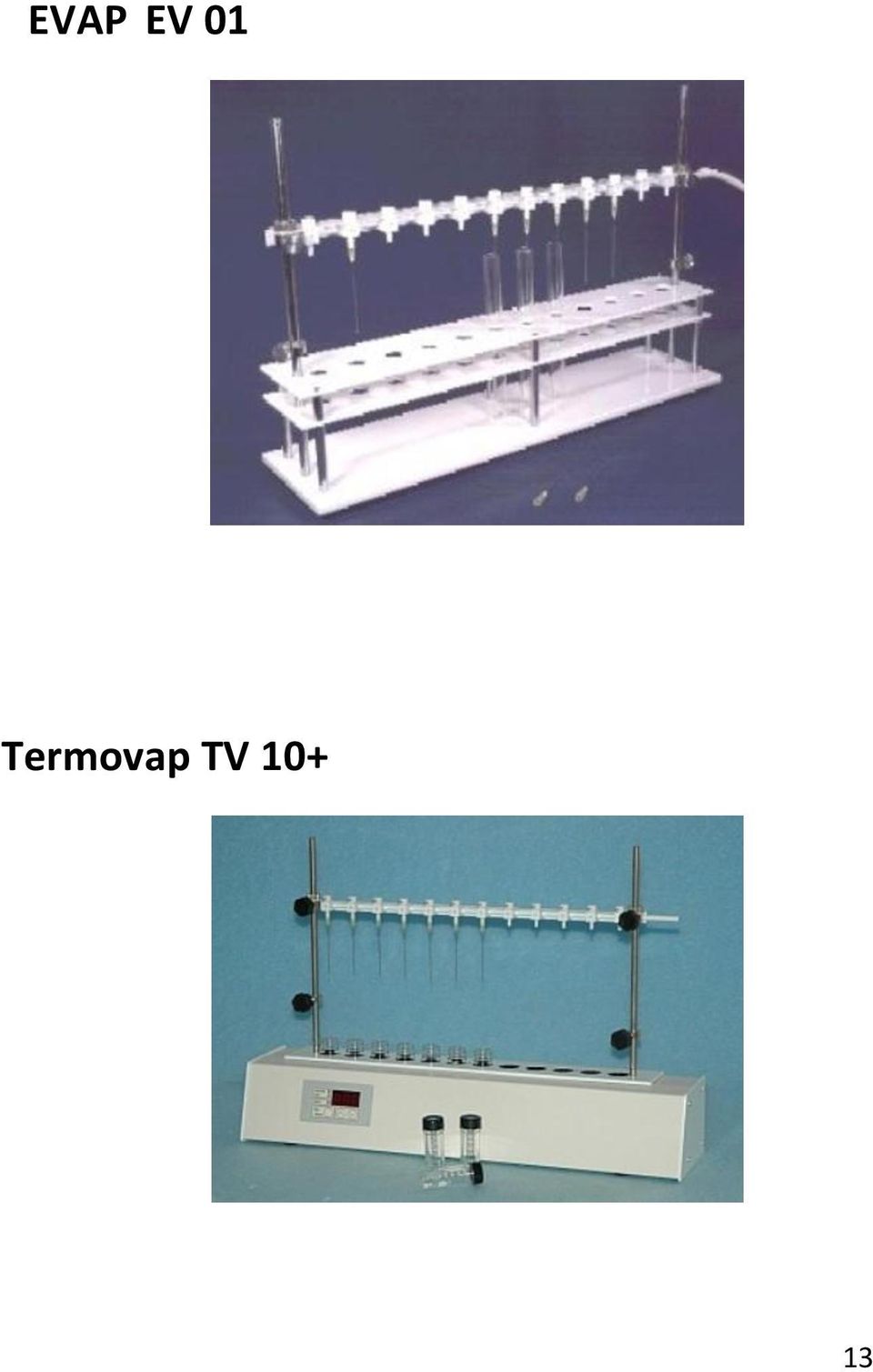

14 EVAP EV 01 Termovap TV

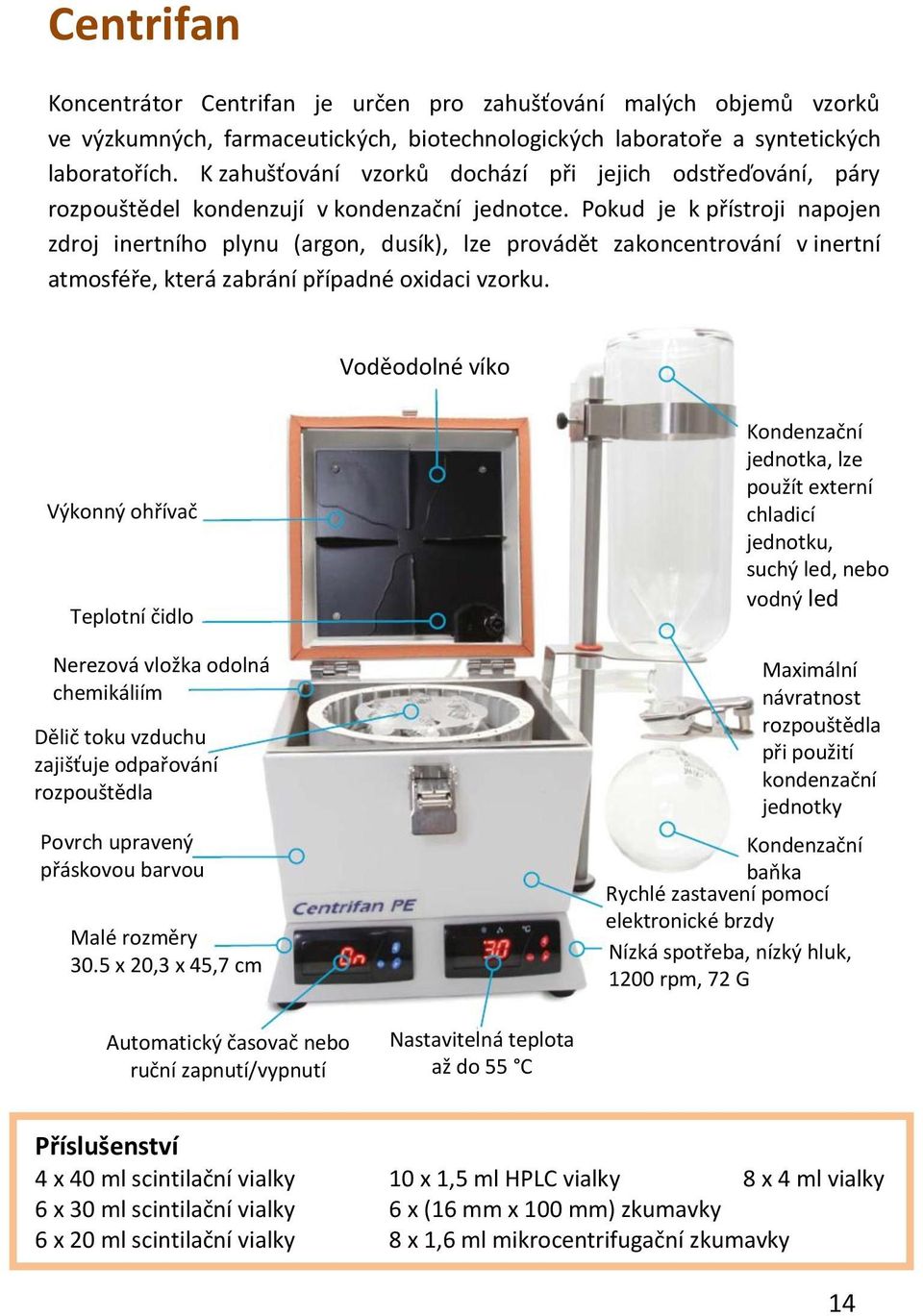

15 Centrifan Koncentrátor Centrifan je určen pro zahušťování malých objemů vzorků ve výzkumných, farmaceutických, biotechnologických laboratoře a syntetických laboratořích. K zahušťování vzorků dochází při jejich odstřeďování, páry rozpouštědel kondenzují v kondenzační jednotce. Pokud je k přístroji napojen zdroj inertního plynu (argon, dusík), lze provádět zakoncentrování v inertní atmosféře, která zabrání případné oxidaci vzorku. Voděodolné víko Výkonný ohřívač Teplotní čidlo Nerezová vložka odolná chemikáliím Dělič toku vzduchu zajišťuje odpařování rozpouštědla Povrch upravený přáskovou barvou Malé rozměry 30.5 x 20,3 x 45,7 cm Kondenzační jednotka, lze použít externí chladicí jednotku, suchý led, nebo vodný led Maximální návratnost rozpouštědla při použití kondenzační jednotky Kondenzační baňka Rychlé zastavení pomocí elektronické brzdy Nízká spotřeba, nízký hluk, 1200 rpm, 72 G Automatický časovač nebo ruční zapnutí/vypnutí Nastavitelná teplota až do 55 C Příslušenství 4 x 40 ml scintilační vialky 10 x 1,5 ml HPLC vialky 8 x 4 ml vialky 6 x 30 ml scintilační vialky 6 x (16 mm x 100 mm) zkumavky 6 x 20 ml scintilační vialky 8 x 1,6 ml mikrocentrifugační zkumavky 14

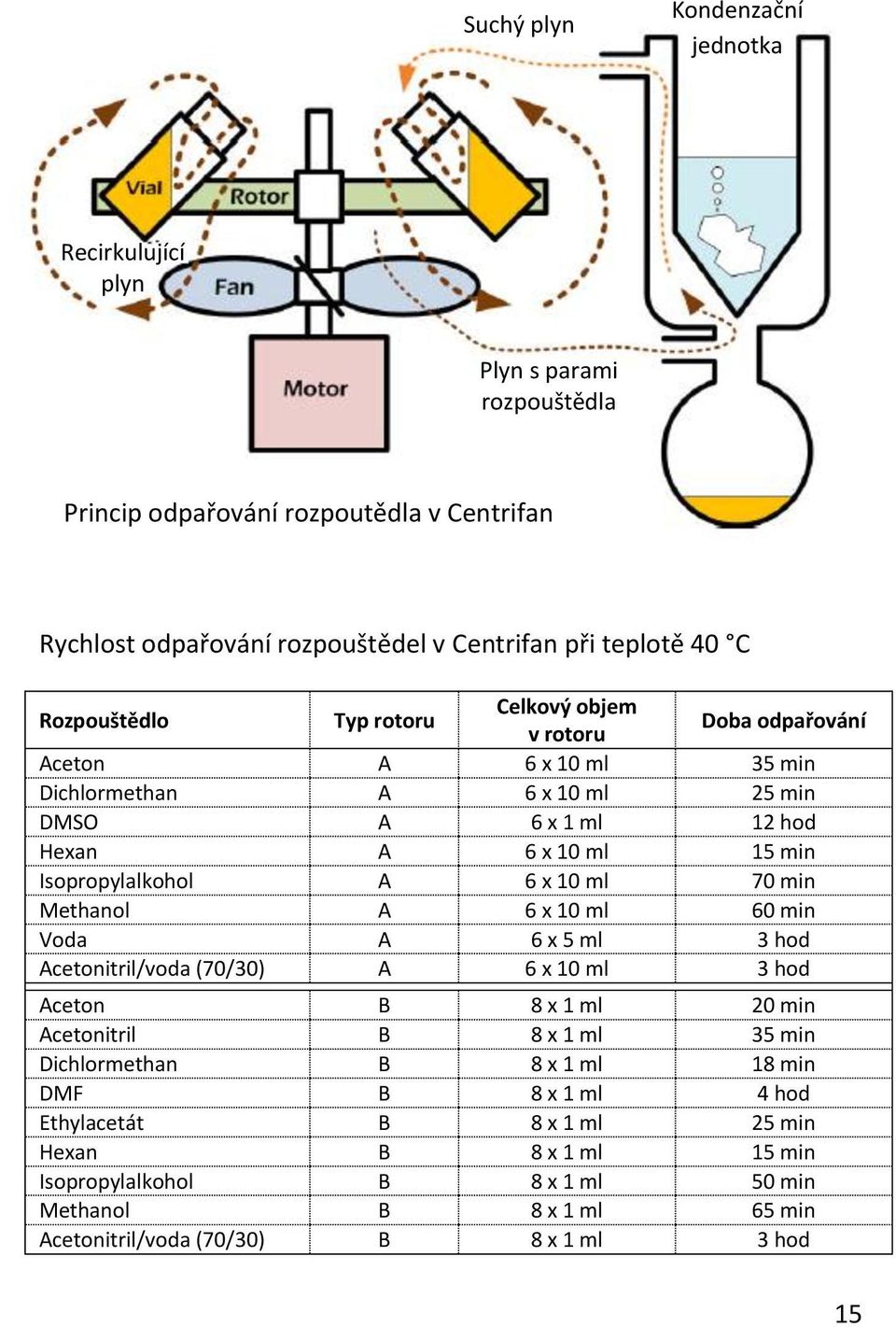

16 Suchý plyn Kondenzační jednotka Recirkulující plyn Plyn s parami rozpouštědla Princip odpařování rozpoutědla v Centrifan Rychlost odpařování rozpouštědel v Centrifan při teplotě 40 C Rozpouštědlo Typ rotoru Celkový objem v rotoru Doba odpařování Aceton A 6 x 10 ml 35 min Dichlormethan A 6 x 10 ml 25 min DMSO A 6 x 1 ml 12 hod Hexan A 6 x 10 ml 15 min Isopropylalkohol A 6 x 10 ml 70 min Methanol A 6 x 10 ml 60 min Voda A 6 x 5 ml 3 hod Acetonitril/voda (70/30) A 6 x 10 ml 3 hod Aceton B 8 x 1 ml 20 min Acetonitril B 8 x 1 ml 35 min Dichlormethan B 8 x 1 ml 18 min DMF B 8 x 1 ml 4 hod Ethylacetát B 8 x 1 ml 25 min Hexan B 8 x 1 ml 15 min Isopropylalkohol B 8 x 1 ml 50 min Methanol B 8 x 1 ml 65 min Acetonitril/voda (70/30) B 8 x 1 ml 3 hod 15

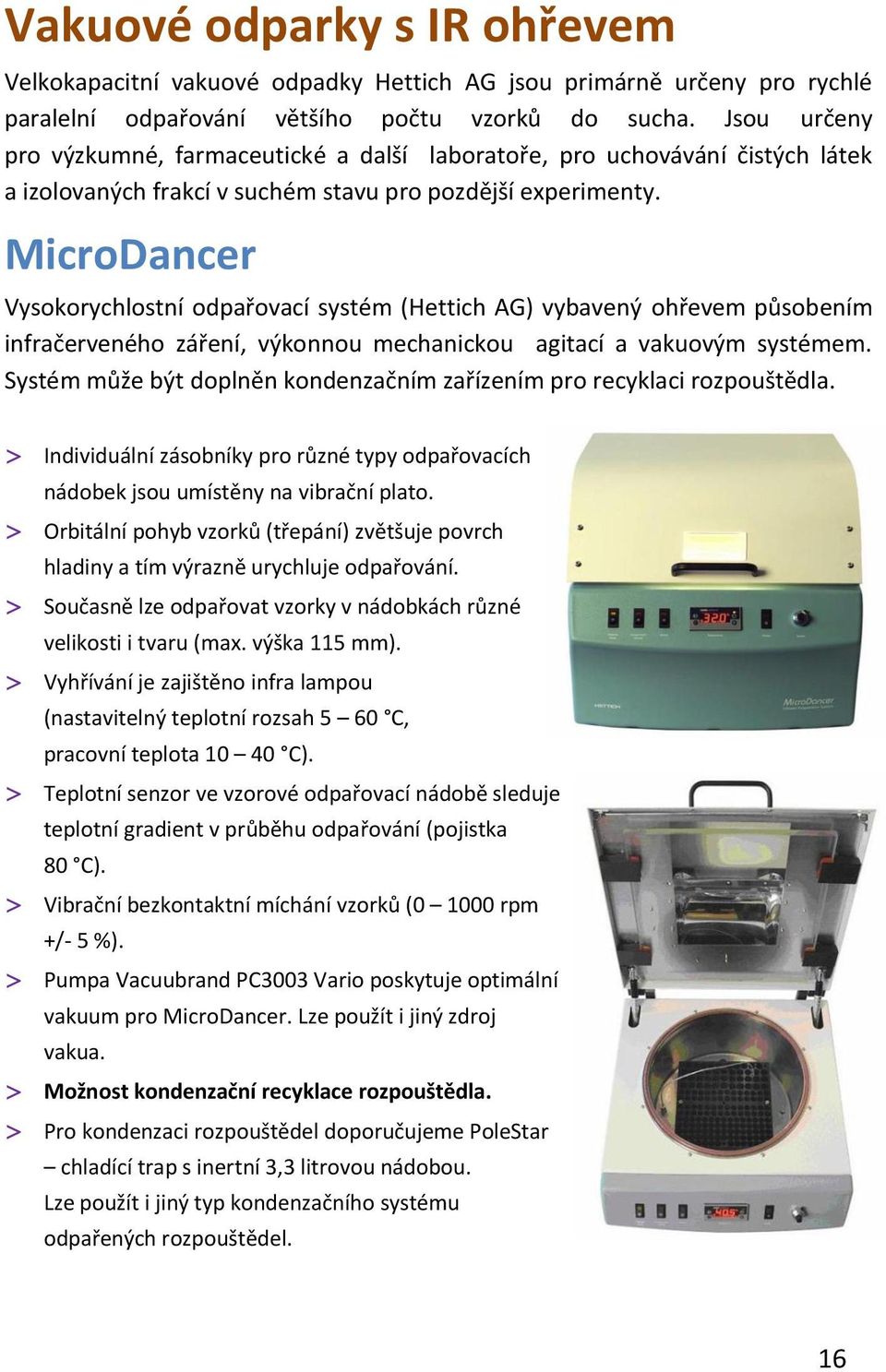

17 Vakuové odparky s IR ohřevem Velkokapacitní vakuové odpadky Hettich AG jsou primárně určeny pro rychlé paralelní odpařování většího počtu vzorků do sucha. Jsou určeny pro výzkumné, farmaceutické a další laboratoře, pro uchovávání čistých látek a izolovaných frakcí v suchém stavu pro pozdější experimenty. MicroDancer Vysokorychlostní odpařovací systém (Hettich AG) vybavený ohřevem působením infračerveného záření, výkonnou mechanickou agitací a vakuovým systémem. Systém může být doplněn kondenzačním zařízením pro recyklaci rozpouštědla. Individuální zásobníky pro různé typy odpařovacích nádobek jsou umístěny na vibrační plato. Orbitální pohyb vzorků (třepání) zvětšuje povrch hladiny a tím výrazně urychluje odpařování. Současně lze odpařovat vzorky v nádobkách různé velikosti i tvaru (max. výška 115 mm). Vyhřívání je zajištěno infra lampou (nastavitelný teplotní rozsah 5 60 C, pracovní teplota C). Teplotní senzor ve vzorové odpařovací nádobě sleduje teplotní gradient v průběhu odpařování (pojistka 80 C). Vibrační bezkontaktní míchání vzorků ( rpm +/- 5 %). Pumpa Vacuubrand PC3003 Vario poskytuje optimální vakuum pro MicroDancer. Lze použít i jiný zdroj vakua. Možnost kondenzační recyklace rozpouštědla. Pro kondenzaci rozpouštědel doporučujeme PoleStar chladící trap s inertní 3,3 litrovou nádobou. Lze použít i jiný typ kondenzačního systému odpařených rozpouštědel. 16

18 CombiDancer Stejný princip jako MicroDancer, určen pro větší série vzorků. Větší flexibilita v nastavování parametrů, vyšší kapacita paměti pro ukládání metod a možnost ovládání z PC. Objem vzorků od několika desítek mikrolitrů až do 100 ml. CombiDancer je 3 10x rychlejší než klasické odpařováky/koncentrátory. Vhodný pro těkavá rozpouštědla (deriváty éteru) i pro vysokovroucí rozpouštědla (voda, DMFA, DMSO, acetonitril-voda a další). Orbitální třepání (vortexing) výrazně urychluje odpařování a je nastavitelné v širokém rozsahu hodnot. Povrch vzorku je zahříván infračerveným světlem umístěným ve víku odparky. Rovnoměrné temperování vnitřního prostoru urychluje proces odpařování a zabraňuje kondenzaci rozpouštědla na stěnách. Pomocí teplotního senzoru, který je pokryt vrstvou PTFE, lze sledovat aktuální teplotu přímo ve vzorku nebo na stojanu mimo vzorek. Možnost vypnutí světla ve vakuové nádobě pro světlo-citlivé vzorky. Paměť pro uložení až 99 odpařovacích programů. Možnost odpařování v různých typech nádobek velké zkumavky, viálky, Falcon zkumavky, deep well nebo mikrotitrační destičky. Zásobníky nádobek jsou vyrobeny z anodizovaného hliníku. Zásobníky lze dodat dle požadavků uživatele. Automatizace a reprodukovatelnost procesu, možnost kontroly procesu přes PC. Možnost kondenzační recyklace rozpouštědla. 17

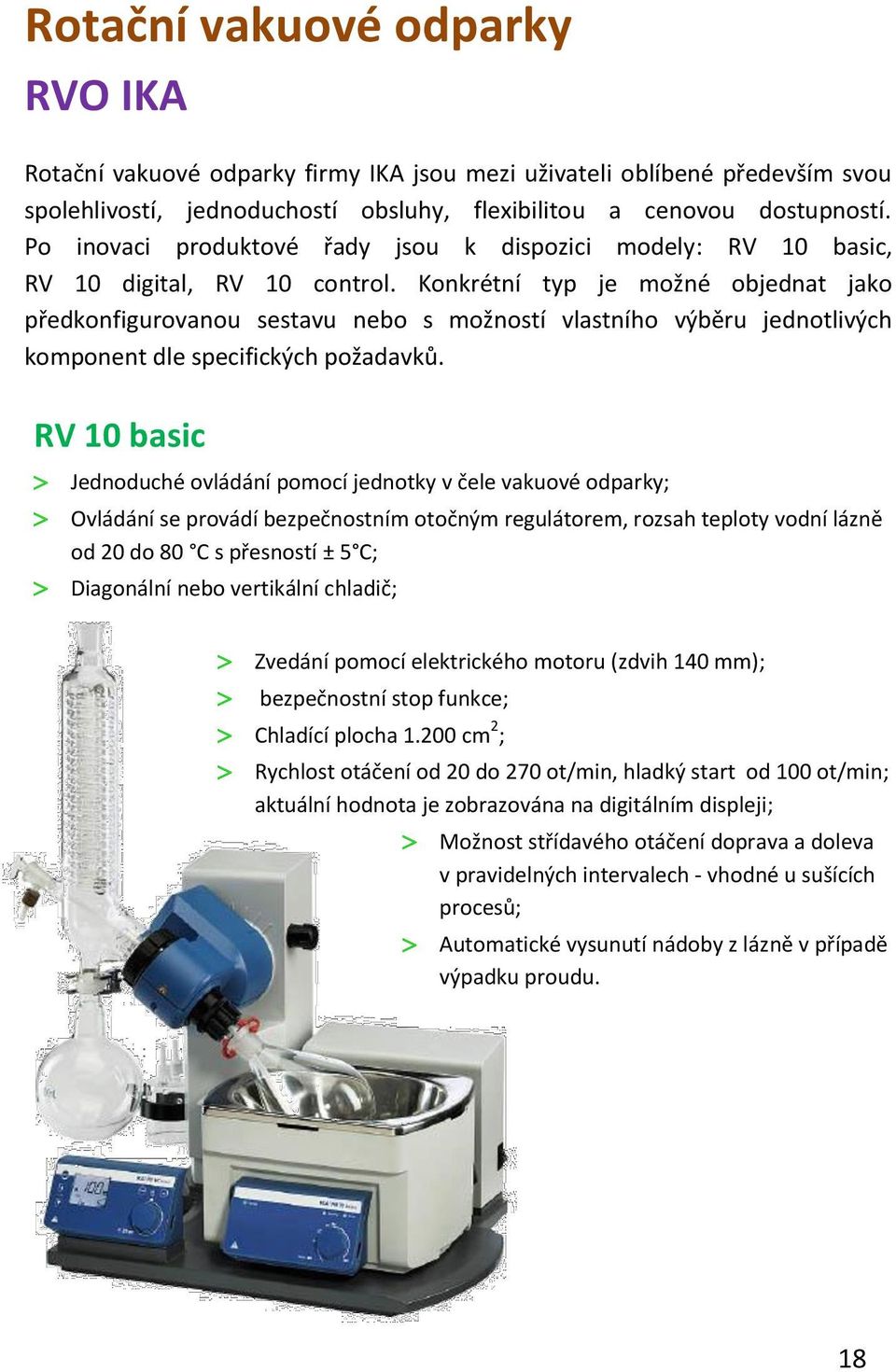

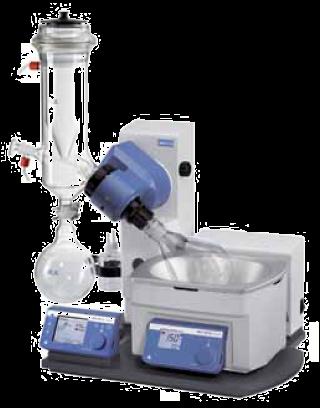

19 Rotační vakuové odparky RVO IKA Rotační vakuové odparky firmy IKA jsou mezi uživateli oblíbené především svou spolehlivostí, jednoduchostí obsluhy, flexibilitou a cenovou dostupností. Po inovaci produktové řady jsou k dispozici modely: RV 10 basic, RV 10 digital, RV 10 control. Konkrétní typ je možné objednat jako předkonfigurovanou sestavu nebo s možností vlastního výběru jednotlivých komponent dle specifických požadavků. RV 10 basic Jednoduché ovládání pomocí jednotky v čele vakuové odparky; Ovládání se provádí bezpečnostním otočným regulátorem, rozsah teploty vodní lázně od 20 do 80 C s přesností ± 5 C; Diagonální nebo vertikální chladič; Zvedání pomocí elektrického motoru (zdvih 140 mm); bezpečnostní stop funkce; Chladící plocha cm 2 ; Rychlost otáčení od 20 do 270 ot/min, hladký start od 100 ot/min; aktuální hodnota je zobrazována na digitálním displeji; Možnost střídavého otáčení doprava a doleva v pravidelných intervalech - vhodné u sušících procesů; Automatické vysunutí nádoby z lázně v případě výpadku proudu. 18

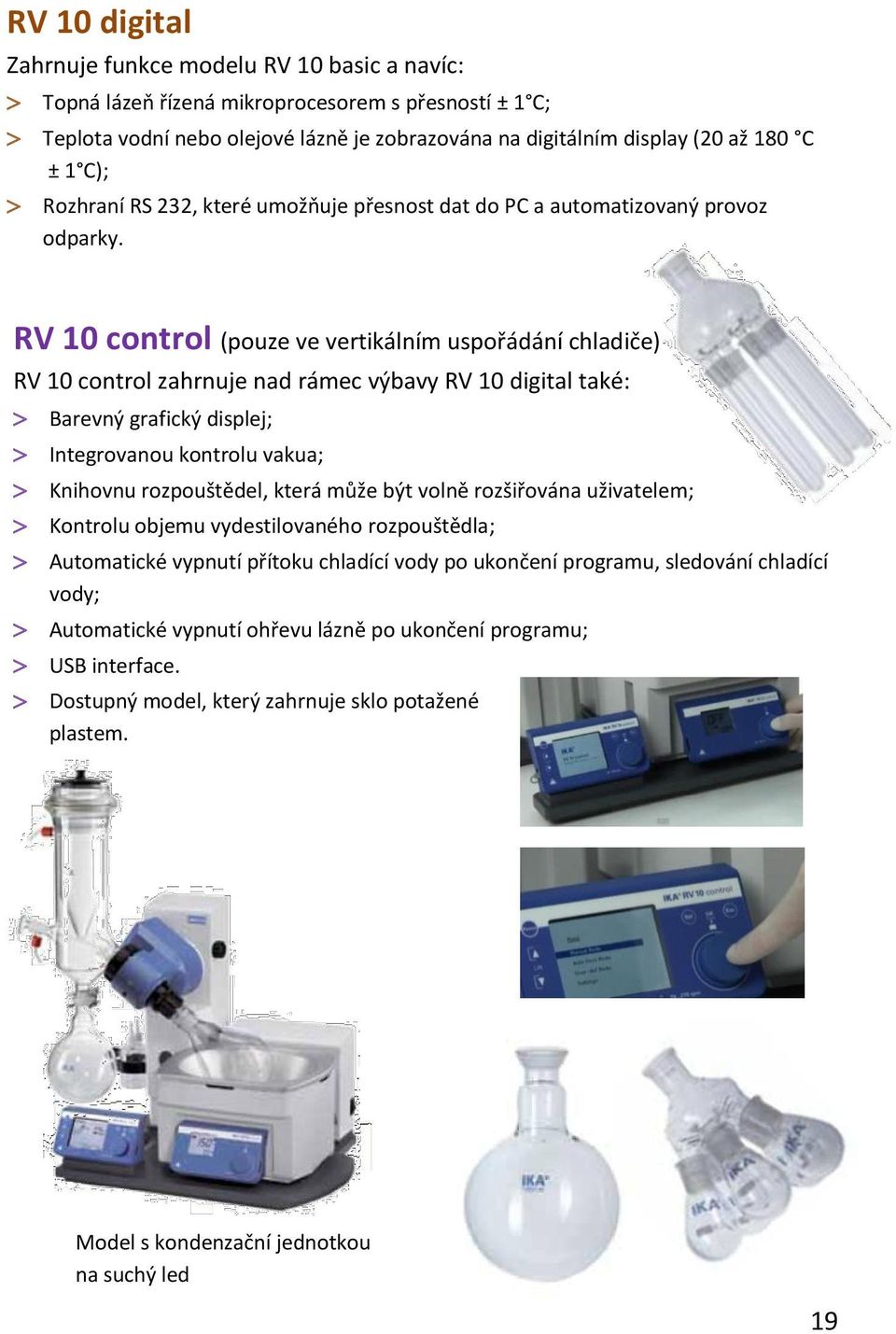

20 RV 10 digital Zahrnuje funkce modelu RV 10 basic a navíc: Topná lázeň řízená mikroprocesorem s přesností ± 1 C; Teplota vodní nebo olejové lázně je zobrazována na digitálním display (20 až 180 C ± 1 C); Rozhraní RS 232, které umožňuje přesnost dat do PC a automatizovaný provoz odparky. RV 10 control (pouze ve vertikálním uspořádání chladiče) RV 10 control zahrnuje nad rámec výbavy RV 10 digital také: Barevný grafický displej; Integrovanou kontrolu vakua; Knihovnu rozpouštědel, která může být volně rozšiřována uživatelem; Kontrolu objemu vydestilovaného rozpouštědla; Automatické vypnutí přítoku chladící vody po ukončení programu, sledování chladící vody; Automatické vypnutí ohřevu lázně po ukončení programu; USB interface. Dostupný model, který zahrnuje sklo potažené plastem. Model s kondenzační jednotkou na suchý led 19

21 RVO Heidolph Firma Heidolph vyrábí jak standardní rotační vakuové odparky, tak i zařízení pro zahušťování velkých objemů vzorků (20 litrů). Současná nabídka produktů pro standardní práci je reprezentována produktovou řadou Hei-VAP, pro práci s vysokými objemy řadou Laborota. Hei-Vap Value Výběr mezi optickou digitální kontrolou vakua a levnějším modelem zahrnujícím ruční kontrolu vakua. Nastavení rychlosti otáček. Vertikální nebo diagonální uspořádání chladiče. Možnost připojení kondenzační jednotky na suchý led. Možnost použití vertikálního chladiče s refluxem. Baňka na sypký materiál Hei-Vap Advantage Výběr mezi modelem s ručním zvedáním nebo zvedáním za pomoci elektrického motoru. Digitální displej se zobrazením rychlosti rotace, teploty lázně a teploty par. Externí kontrola vakua. Model s elektrickým motorem umožňuje automatické vysunutí nádoby z lázně po ukončení programu. Vertikální nebo diagonální uspořádání chladiče. Možnost připojení kondenzační jednotky na suchý led. Možnost použití vertikálního chladiče s refluxem. 20

22 Hei-Vap Precision Výběr mezi modelem s ručním zvedáním nebo zvedáním pomocí elektrického motoru. Barevný grafický display se zobrazením rychlosti rotace, teploty lázně a teploty par. Integrovaná kontrola vakua. Předprogramované nastavení parametrů pro 30 nejběžněji používaných aplikací. Automatické vypnutí přístroje, vysunutí nádoby z lázně a zavzdušnění systému po ukončení programu. Vertikální nebo diagonální uspořádání chladiče. Možnost připojení kondenzační jednotky na suchý led. Možnost použití vertikálního chladiče s refluxem. USB interface Příslušenství k rotačním vakuovým odparkám Switchbox Umožňuje připojení až tří odparek na zdroj vakua (pumpu). Pro jednotlivé odparky je vakuum kontrolováno individuálně. Prodlužuje životnost pumpy díky automatickému vypnutí při dosažení požadované hodnoty vakua. Manuální regulátor vakua Umožňuje kontrolu hodnoty vakua uvnitř systému nebo na zdroji vakua. Rozsah od 0 do mbar, rozdělení stupnice po 50 mbar. Vnitřní průměr adaptéru 8 mm. 21

23 RVO pro velké objemy (20 L) Laborota 20 eco Model určený pro standardní aplikace bez kontroly vakua. Analogová kontrola rychlosti otáček a teploty lázně, digitální display; Univerzální lázeň, kterou lze naplnit vodou i olejem, olejvou lázeň lze vyhřát do teploty 180 C; Lze objednat jako plně manuální model bez bočních panelů. Laborota 20 safety Certifikováno dle GMP (validace pro instalaci a operační kvalifikace); Polymetakrylátová zástěna. Laborota 20 compact Certifikováno dle GMP (validace pro instalaci a operační kvalifikace); Polymetakrylátová zástěna; Bezpečnostní zástěna lázně. Laborota 20 automatic Určeno pro nepřetržitý provoz; Vzorek určený k zakoncentrování je průběžně automaticky doplňován a kondenzát nepřetržitě odváděn - vhodná alternativa pro padesátilitrové a stolitrové odparky. 22

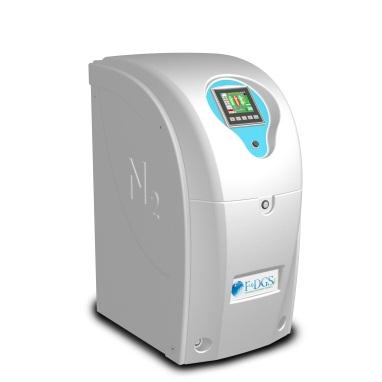

24 Příslušenství ke koncentrátorům Ke každému koncentrátoru Vám můžeme nabídnout vhodné příslušenství. Zdroj vakua - příklady Generátor dusíku Volba dle typu používaného koncentrátoru Další příslušenství Senzor bodu varu Skleněné příslušenství Rokycanova 18, Olomouc Tel./Fax: , info@labicom.cz
