V dubnu 2011 SCOTT představil zbrusu novou řadu silničních kol FOIL

Transkript

1 FOIL V dubnu 2011 SCOTT představil zbrusu novou řadu silničních kol FOIL Váha rámové sady: HMX: rám 840gr, vidlice 330gr HMF: rám 920gr, vidlice 370gr Rámové sady jsou ve dvou provedeních: Mechanické řazení Elektronické řazení Di2

2 FOIL Vedení kabelů Schéma vedení kabelů pro mechanické řazení Schéma vedení kabelů pro elektronické řazení Shimano Di2

3 Středové složení (BB) Všechny Foil rámy mají integrované misky středového složení BB 86PF: Označení kompatibilních středových složení dle výrobců: SHIMANO ISMFC7800P Campagnolo IC9-RE41 SRAM (GXP) (GXP Ceramic) FSA (standard) (ceramic) Při montáži dodržujte postup a používejte nářadí doporučené výrobcem středového složení. Nákres dílů rámové sady, které lze objednat pod katalogovým označením: Hlavové složení Ritchey Foil 50/55mm (1 rozměr) Uchycení sedlovky Foil 2011 (1 rozměr) Výměnná patka přehazovačky 2011 (1 rozměr) Kabelové průchodky a příchytky Foil 2011 (1 rozměr) Vodítko řetězu Foil 2011 (1 rozměr) Redukce pro montáž přesmykače Foil 2011 (1 rozměr)

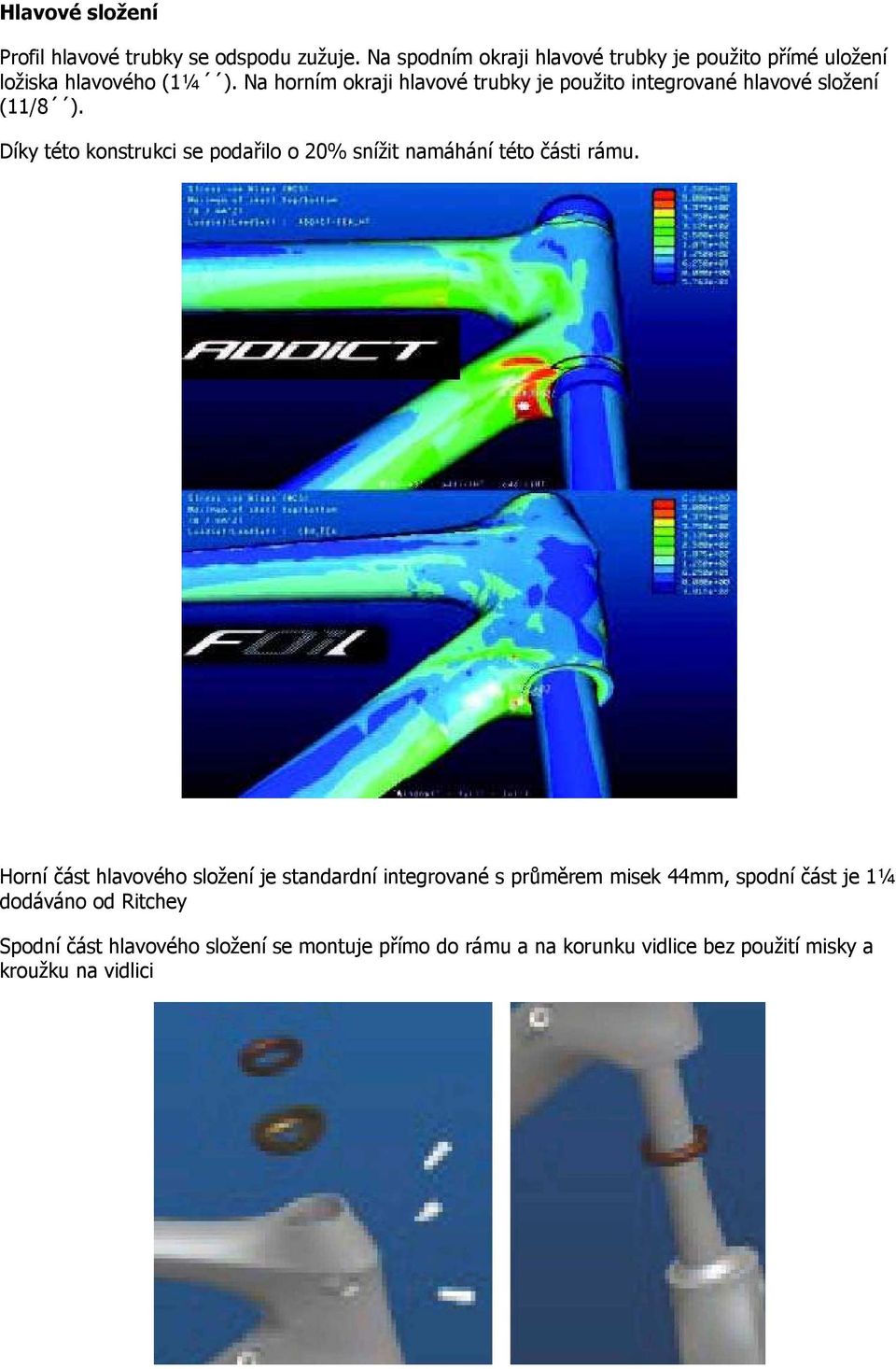

4 Hlavové složení Profil hlavové trubky se odspodu zužuje. Na spodním okraji hlavové trubky je použito přímé uložení ložiska hlavového (1¼ ). Na horním okraji hlavové trubky je použito integrované hlavové složení (11/8 ). Díky této konstrukci se podařilo o 20% snížit namáhání této části rámu. Horní část hlavového složení je standardní integrované s průměrem misek 44mm, spodní část je 1¼ dodáváno od Ritchey Spodní část hlavového složení se montuje přímo do rámu a na korunku vidlice bez použití misky a kroužku na vidlici

5 Mechanismus uchycení sedlovky Sedlovka je u rámu Foil upevněna pomocí speciálního mechanismu. Doporučujeme použít karbonovou pastu pro zvýšení tření a snížení dotahovací síly potřebné k fixaci sedlovky. Snížíte tak riziko poškození sedlovky či rámu. Pro dotažení použijte momentový klíč. Doporučená síla dotažení je 10Nm/88 in/lbf, maximální síla dotažení je 12Nm/88 in/lbf. - Plocha označená zelenou šipkou musí být čistá (odmaštěná), bez použití vazelíny! - Plochy kamenů označené červenou šipkou, které na sebe doléhají lze ošetřit vazelínou - Upevňovací šroub ošetřete vazelínou Sedlovky na rámy Foil mají atypický profil a jsou vyráběny firmou Ritchey. Jako náhradní díl je lze objednat dle katalogového označení: Sedlovka Scott Foil WCS UD matt (mat) 0mm (offset) Sedlovka Scott Foil WCS UD matt (mat) 25mm (offset) Sedlovka Scott Foil WCS UD gloss (lesk) 0mm (offset) Sedlovka Scott Foil WCS UD gloss (lesk) 25mm (offset)

6 Sedlovky jsou dodávány s přímým zámkem (0mm offset), nebo přesazeným zámkem (25mm offset). - Rámy XXS-M jsou standardně dodávány se sedlovkou 0mm offset. - Rámy L-XXL jsou standardně dodávány se sedlovkou 25mm offset. Pro montáž sedel s karbonovými lyžinami je zapotřebí použít speciální zámek, který lze objednat pod katalogovým označením: Seatclamp Stuby adapt.f/carbon rail (1 rozměr) Výměnná patka přehazovačky U rámů Foil je použitá speciální patka, která je přimontována dvěma šrouby k rámu. Maximální dotahovací moment pro uchycení patky je 3Nm/26lbs/in Patku lze objednat pod katalogovým označením: Dropout Hanger Foil 2011 (1 rozměr)

7 Průchodky kabeláže Kompletní sadu průchodek včetně plastového vodítka pod středové složení lze objednat pod katalogovým označením BB Cableguide Foil 2011 (1 rozměr)

8 Vodítko řetězu Rámy Foil jsou vybaveny vodítkem řetězu, který chrání rám při spadnutí řetězu z malého převodníku. Vodítko je přichyceno šroubem k sedlové trubce. Sada obsahuje více podložek a různé délky šroubů dle rozměru převodníků. Sadu lze objednat pod katalogovým označením: Chainguide system Foil 2012 (1 sada) Adaptér pro montáž přesmykače Přesmykač je nutné montovat na rám Foil včetně originálního adaptéru, který je dodáván s kolem či rámovou sadou. Tento díl lze objednat pod katalogovým označením: FD Mount Adapter Plate Foil 2011

9 Ložiska pro montáž středového složení dle výrobce Campagnolo Označení Art.Nr. IC9-RE41 Pro montáž Campagnolo systému středového složení je nutné použít nářadí pod označením UT-BB140 Shimano SHIMANO int. BB ISMFC7800P Pro montáž použijte originál nářadí viz. níže: Sram Sram GXP Road Sram GXP Road, ceramic Art.Nr Art.Nr FSA FSA FSA, ceramic Art.Nr Art.Nr
