Typový list. Technická specifikace:

Transkript

1 Albert E. 170 Výkonnost max. (1) 2,9 m 3 /min 2,7 m 3 /min 2,4 m 3 /min Minimální pracovní přetlak 5 bar Maximální pracovní přetlak 8 bar 10 bar 13 bar El. napětí / frekvence 400 / 50 V / Hz Šroubový blok ATMOS B100 Hlučnost (2) 74 db(a) Mikroprocesorové řízení Airmaster S1 Provedení Komfort Komfort Plus Vestavěný tlakový spínač Separátor oleje Tepelná ochrana oleje Termostat Ochrana proti přefázování Regulace sání Dochlazovač Přepínač hvězda trojúhelník Akustický kryt Nožičky El. napětí / frekvence 500 / 50 V / Hz Regulace tlaku na výstupu Kondenzační sušička SPL030 Ochrana (třída krytí) motoru IP 55-F Jmenovitý výkon elektromotoru 18,5 kw Jmenovitý proud 32,5 A Objem olejové náplně kompresoru 4,0 l Obsah oleje ve stlačeném vzduchu 2-4 mg/m 3 Otáčky motoru 4815 min min min -1 Komfort bez vzdušníku Komfort + nožičky Komfort Plus bez vzdušníku Komfort Plus + nožičky Komfort + vzdušník (900 lt) Komfort Plus + vzdušník Hmotnost provedení Komfort bez vzdušníku Hmotnost provedení Komfort + nožičky Hmotnost provedení Komfort Plus Hmotnost provedení Komfort Plus + nožičky Hmotnost provedení Komfort + vzdušník Hmotnost provedení Komfort Plus + vzdušník Výstup stlačeného vzduchu Technická specifikace: 1600 x 742 x 748 mm 1600 x 742 x 1288 mm 2065 x 773 x 830 mm 2065 x 773 x 1370 mm 2110 x 800 x 1686 mm 2110 x 800 x 1768 mm 370 kg 400 kg 415 kg 445 kg 600 kg 645 kg G ¾ I - 1 -

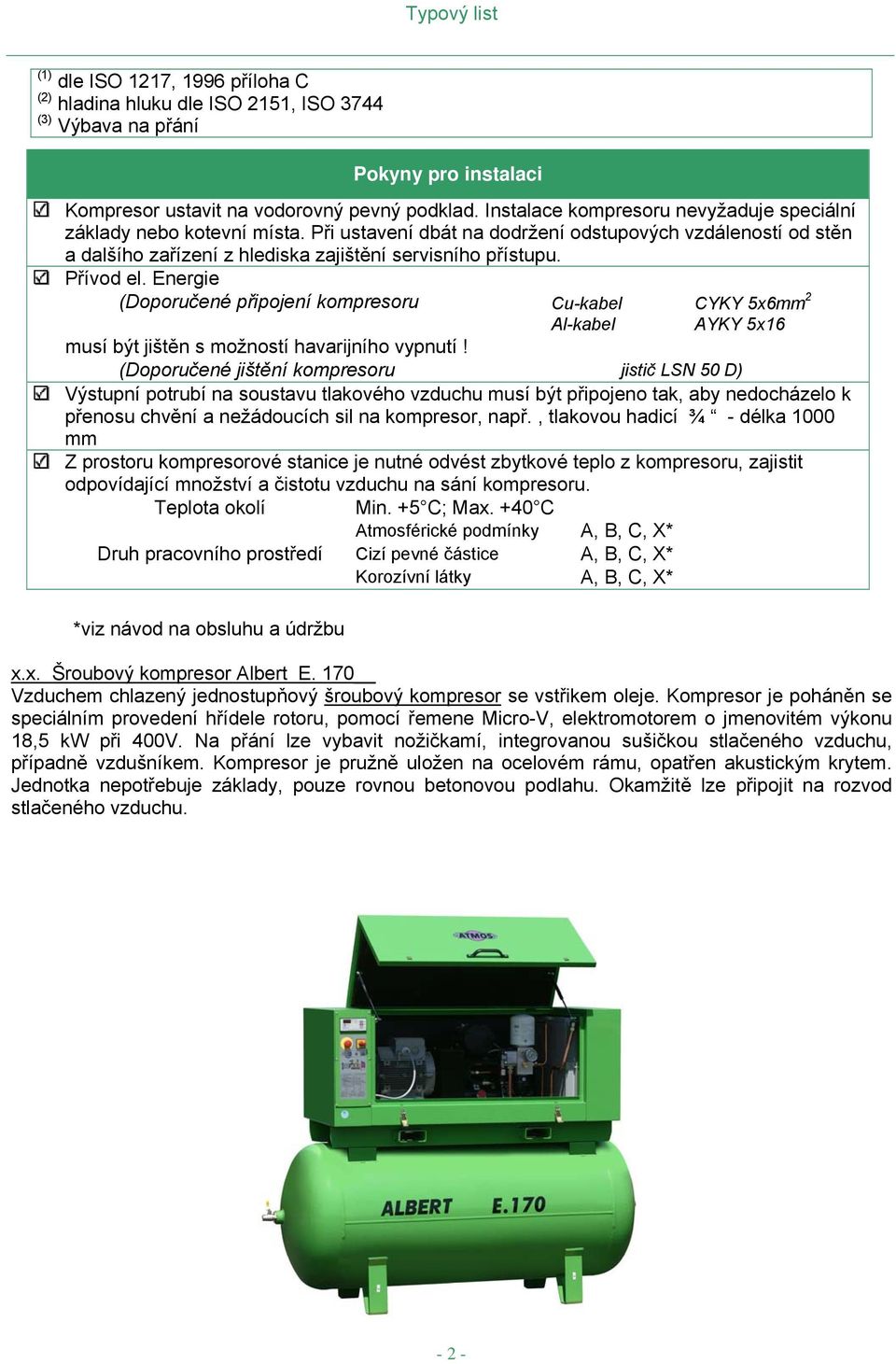

2 (1) dle ISO 1217, 1996 příloha C (2) hladina hluku dle ISO 2151, ISO 3744 (3) Výbava na přání Pokyny pro instalaci Kompresor ustavit na vodorovný pevný podklad. Instalace kompresoru nevyžaduje speciální základy nebo kotevní místa. Při ustavení dbát na dodržení odstupových vzdáleností od stěn a dalšího zařízení z hlediska zajištění servisního přístupu. Přívod el. Energie (Doporučené připojení kompresoru Cu-kabel CYKY 5x6mm 2 Al-kabel AYKY 5x16 musí být jištěn s možností havarijního vypnutí! (Doporučené jištění kompresoru jistič LSN 50 D) Výstupní potrubí na soustavu tlakového vzduchu musí být připojeno tak, aby nedocházelo k přenosu chvění a nežádoucích sil na kompresor, např., tlakovou hadicí ¾ - délka 1000 mm Z prostoru kompresorové stanice je nutné odvést zbytkové teplo z kompresoru, zajistit odpovídající množství a čistotu vzduchu na sání kompresoru. Teplota okolí Min. +5 C; Max. +40 C Atmosférické podmínky A, B, C, X* Druh pracovního prostředí Cizí pevné částice A, B, C, X* Korozívní látky A, B, C, X* *viz návod na obsluhu a údržbu x.x. Šroubový kompresor Albert E. 170 Vzduchem chlazený jednostupňový šroubový kompresor se vstřikem oleje. Kompresor je poháněn se speciálním provedení hřídele rotoru, pomocí řemene Micro-V, elektromotorem o jmenovitém výkonu 18,5 kw při 400V. Na přání lze vybavit nožičkamí, integrovanou sušičkou stlačeného vzduchu, případně vzdušníkem. Kompresor je pružně uložen na ocelovém rámu, opatřen akustickým krytem. Jednotka nepotřebuje základy, pouze rovnou betonovou podlahu. Okamžitě lze připojit na rozvod stlačeného vzduchu

3 Provedení Komfort Komfort na vzdušníku Komfort Plus Komfort Plus na vzdušníku Vestavné provedení elektromotoru se speciálním provedením hřídele rotoru. Elektromotor je přímo mechanicky spojen s hlavním rotorem šroubového bloku, rozběh hvězda-trojúhelník. Kompresor je pružně uložen v ocelové skříni opatřené akustickou izolací a je vybaven a řízen elektronickou řídící jednotkou Airmaster S1. Stejné provedení jako Komfort, ale na vzdušníku. Stejné provedení jako Komfort, ale s integrovanou kondenzační sušičkou, TRB +3 C. Stejné provedení jako Komfort Plus, ale na vzdušníku. LCD displej mikroprocesorového řídícího systému AIRMASTER S1, zobrazuje výstupní tlak, výstupní teplotu, proběhlé motohodiny, hlášení poruchy a potřebu provedení servisu, stisknutím tlačítka je umožněno prohlížení nastavení provozních stavů. V režimu automatického řízení se jednotka samostatně aktivuje po poklesu tlaku pod nastavenou hranici. Logický automat umožňuje též volbu přepínání mezi průběžným a automatickým řízením (Cnt/Aut) a mezi dálkovým a místním řízením tlaku (L/r), deblokaci poruch, volbu provozního rozvrhu. AIRMASTER S1 intuitivní a přehledný, dobře čitelný displej nastavení provozního režimu včetně požadovaného tlaku nastavení varovných a havarijních provozních limitů nastavení podmínek pro start ochranu proti přefázování možnost dálkového monitorování a řízení provozu - 3 -

4 ALBERT E. 170 KNS provedení Komfort Plus, s nožičkami ALBERT E. 170 KV provedení Komfort, se vzdušníkem 900 l - 4 -

5 ALBERT E. 170 KVS provedení Komfort Plus, se vzdušníkem 900 l ALBERT E. 170 KN provedení Komfort, s nožičkami - 5 -
