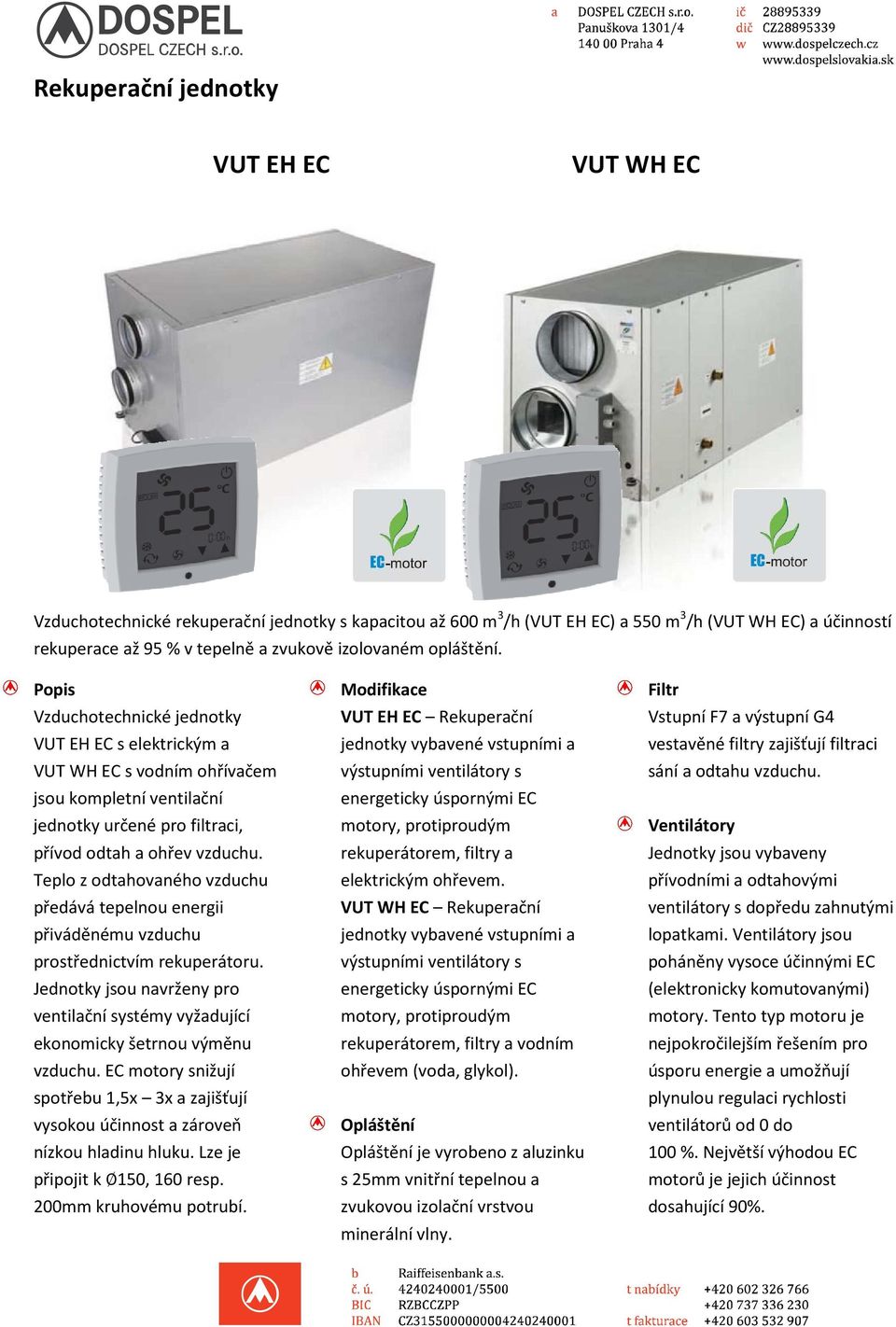

1 Rekuperační jednotky VUT EH EC VUT WH EC Vzduchotechnické rekuperační jednotky s kapacitou až 600 m 3 /h(vut EH EC) a 550 m 3 /h(vut WH EC) a účinností rekuperace až 95 % v tepelně a zvukově izolovaném opláštění. Popis Vzduchotechnické jednotky VUT EH EC s elektrickým a VUT WH EC s vodním ohřívačem jsou kompletní ventilační jednotky určené pro filtraci, přívod odtah a ohřev vzduchu. Teplo z odtahovaného vzduchu předává tepelnou energii přiváděnému vzduchu prostřednictvím rekuperátoru. Jednotky jsou navrženy pro ventilační systémy vyžadující ekonomicky šetrnou výměnu vzduchu. EC motory snižují spotřebu 1,5x 3x a zajišťují vysokou účinnost a zároveň nízkou hladinu hluku. Lze je připojit k 150, 160 resp. 200mm kruhovému potrubí. Modifikace VUT EH EC Rekuperační jednotky vybavené vstupními a výstupními ventilátory s energeticky úspornými EC motory, protiproudým rekuperátorem, filtry a elektrickým ohřevem. VUT WH EC Rekuperační jednotky vybavené vstupními a výstupními ventilátory s energeticky úspornými EC motory, protiproudým rekuperátorem, filtry a vodním ohřevem (voda, glykol). Opláštění Opláštění je vyrobeno z aluzinku s 25mm vnitřní tepelnou a zvukovou izolační vrstvou minerální vlny. Filtr Vstupní F7 a výstupní G4 vestavěné filtry zajišťují filtraci sání a odtahu vzduchu. Ventilátory Jednotky jsou vybaveny přívodními a odtahovými ventilátory s dopředu zahnutými lopatkami. Ventilátory jsou poháněny vysoce účinnými EC (elektronicky komutovanými) motory. Tento typ motoru je nejpokročilejším řešením pro úsporu energie a umožňují plynulou regulaci rychlosti ventilátorů od 0 do 100 %. Největší výhodou EC motorů je jejich účinnost dosahující 90%.

2 Rekuperátor Protiproudý rekuperátor s účinností až 95% je vyroben z polystyrénu. Jednotka je vybavena také vanou pro odvod kondenzátu. Ohřívač Je-li venkovní teplota příliš nízká, nebo tepelná energie odtahu není dostatečná pro zahřátí přiváděného vzduchu na požadovanou teplotu, automaticky se zapne ohřívač. Ten teplotu udržuje na hodnotě nastavené uživatelem. Jednotky s elektrickým ohřevem jsou označeny VUT EH EC, s vodním VUT WH EC. Regulace Jednotky jsou je vybaveny vestavěným regulátorem a multifunkčním ovládacím LCD panelem. Standardní balení obsahuje 10m kabel pro připojení ovladače. Elektronický systém ochrany před zamrznutím rekuperátoru u jednotky s ohřívačem zahrnuje bypass a ohřívač. Aktivuje se v případě, že hrozí nebezpečí zamrznutí. Klapka u bypassu se otevře a vzduch proudí potrubím mimo rekuperátor. Ten je mezitím ohříván (odmrazován) teplým odtahovaným vzduchem. Během odmrazování rekuperátoru ohřívač zvýší teplotu přiváděného vzduchu na nastavenou teplotu. Poté, co nebezpečí pomine, klapka u bypassu se zavře a jednotka pokračuje ve standardním provozu. Instalace Jednotky mohou být instalovány pod strop, na zeď nebo na podlahu jak v provozních prostorách, tak přímo v místnostech. Jejich poloha však musí zajistit spolehlivý odvod kondenzátu. Pro řádnou údržbu je třeba zajistit dostatečný přístup k postrannímu odnímatelnému panelu. VUT EH EC ovládací a ochranné funkce - Bezpečné zapnutí a vypnutí jednotky - Udržení ovládacím panelem nastavené teploty - Ovládání rychlosti ventilace a kapacity vzduchu - Ovládání klapek pro sání a výfuk vzduchu - Možnost nastavení denního či týdenního rozvrhu - Automatická ochrana před přehřátím - Automatické vypnutí ohřívače, pokud neběží motor - Dva elektrické termostaty (provozní a havarijní) - Automatický jistič proti zkratu - Kontrola zanesení filtrů VUT WH EC ovládací a ochranné funkce - Bezpečné zapnutí a vypnutí jednotky - Ovládání teploty přiváděného vzduchu pomocí trojcestného ventilu - Aktivace bypassu - Ochrana rekuperátoru před zamrznutím - Ovládání oběhového čerpadla - Ovládání vstupního a výstupního ventilátoru - Ovládání klapek pro sání a výfuk vzduchu - Kontrola zanesení filtrů Jednotka je také vybavena ovládacím panelem, který zajišťuje: - Zapnutí/vypnutí jednotky - Nastavení toku vzduchu - Nastavení teploty vzduchu - Zobrazení aktuální teploty Popis jednotky Typ: Rekuperační jednotka VUT Kapacita vzduchu [m 3 /h]: 300, 400, 600 Typ ohřívače: E-elektrický, W - vodní Připojení potrubí: H - horizontální Typ motoru: EC synchronní elektronicky komutovaný motor

3 Tabulka rozměrů Typ Rozměry [mm] ØD B B1 B2 B3 H H2 H3 VUT EH EC VUT EH EC VUT 400 EH EC VUT 600 EH EC VUT WH EC VUT WH EC VUT 400 WH EC VUT 600 WH EC L L1 L2 Příslušenství pro jednotky Typ VUT EH EC VUT EH EC VUT 400 EH EC VUT 600 EH EC VUT WH EC VUT WH EC VUT 400 WH EC VUT 600 WH EC Vyměnitelný filtr G4 Vyměnitelný filtr F7 SF VUT EH/WH G4 SF VUT EH/WH F7

4 Technické parametry Typ VUT EH EC VUT EH EC VUT WH EC VUT WH EC Napětí [V/50 Hz] 1 ~ 230 Maximální výkon ventilátorů [W] 2ks x 70 Proud ventilátoru [A] 2ks x 0,6 Topný výkon el. ohřívače [kw] 3 - Proud el. topného tělesa [A] 13 - Počet řad výměníku - 2 Celkový výkon jednotky [kw] 3,14 0,14 Celkový proud jednotky [A] 14,2 1,2 Kapacita [m 3 /h] 300 Jmenovité otáčky ventilátoru [min -1 ] 1380 Hladina akustického tlaku ve 3m [db(a)] Maximální teplota vzduchu [ C] od -25 do +60 Krycí materiál Aluzinek Izolace 25 mm minerální vaty Filtr odvodu G4 Filtr přívodu F7 (EU7) Průměr potrubí [mm] Ø150 Ø160 Ø150 Ø160 Hmotnost [kg] Účinnost rekuperace až 90 % Typ rekuperátoru Protiproudý Materiál rekuperátoru Polystyrén Typ VUT 400 EH EC VUT 400 WH EC VUT 600 EH EC VUT 1000 WH EC Napětí [V/50 Hz] 1 ~ ~ 230 Maximální výkon ventilátorů [W] 2ks x 175 2ks x 175 Proud ventilátoru [A] 2ks x 1,3 2ks x 1,3 Topný výkon el. ohřívače [kw] Proud el. topného tělesa [A] 17,4-17,4 - Počet řad výměníku Celkový výkon jednotky [kw] 4,35 0,35 4,35 0,35 Celkový proud jednotky [A] 20 2,6 20 2,6 Kapacita [m 3 /h] Jmenovité otáčky ventilátoru [min -1 ] Hladina akustického tlaku ve 3m [db(a)] Maximální teplota vzduchu [ C] od -25 do +60 od -25 do +60 Krycí materiál Aluzinek Aluzinek Izolace 25 mm minerální vaty 25 mm minerální vaty Filtr odvodu G4 G4 Filtr přívodu F7 (EU7) F7 (EU7) Průměr potrubí [mm] Ø200 Ø200 Hmotnost [kg] Účinnost rekuperace až 90 % až 90 % Typ rekuperátoru Protiproudý Protiproudý Materiál rekuperátoru Polystyrén Polystyrén

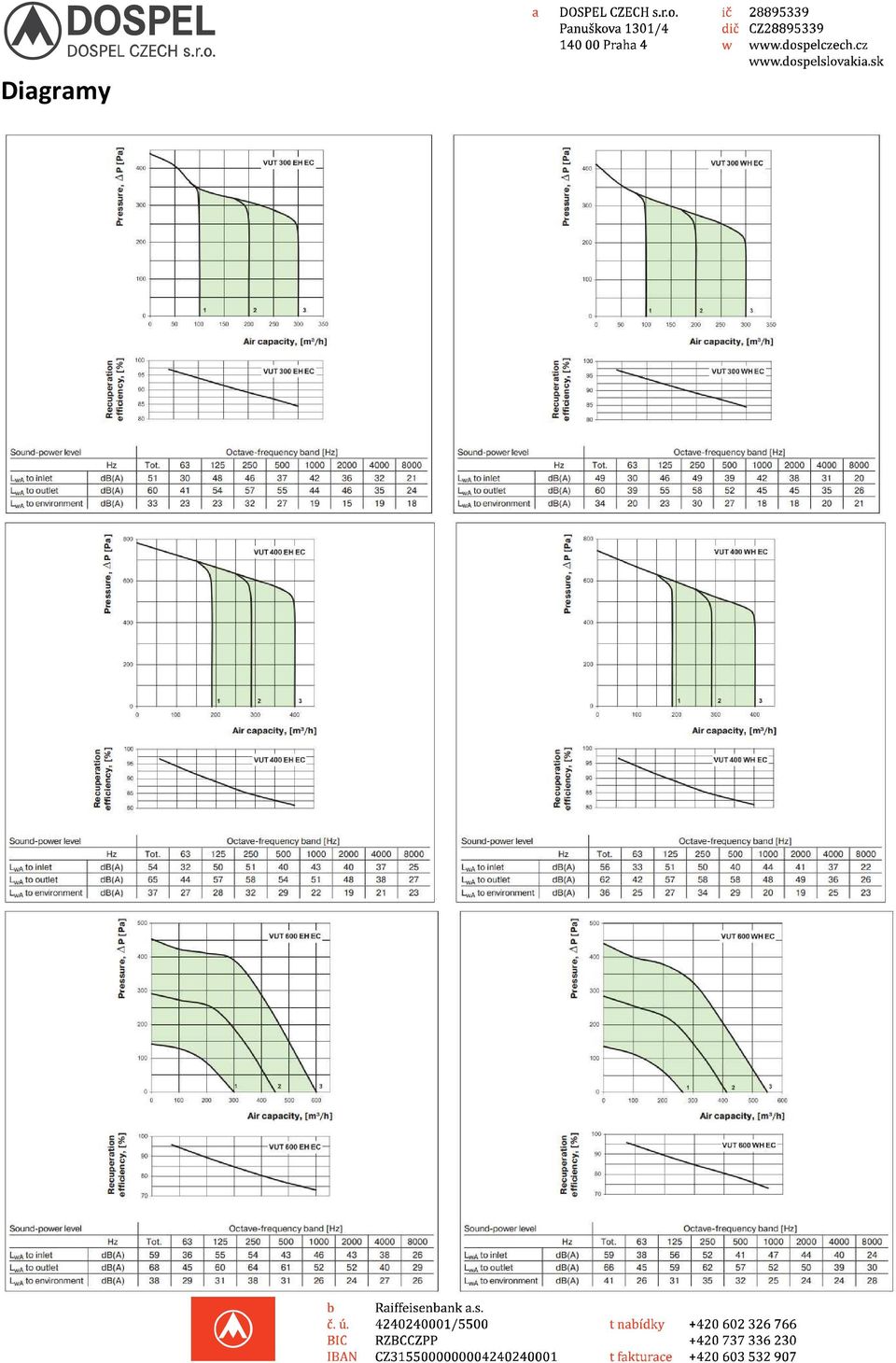

5 Diagramy
