Šroubové kompresory řady ASK Se světově uznávaným SIGMA PROFILem Dodávané množství 0,59 až 3,50 m 3 /min, tlak 8 / 11 / 15 bar

Transkript

1 Šroubové kompresory řady ASK Se světově uznávaným SIGMA PROFILem Dodávané množství 0,9 až,0 m /min, tlak 8 / /

2 Co očekáváte od kompresoru? Jako uživatel očekáváte od zásobování tlakovým vzduchem především vysokou hospodárnost a spolehlivost. Zní to prostě, avšak tyto kvality jsou Náklady na údržbu ovlivňovány nejrůznějšími faktory. Energetické náklady během životnosti kompresoru několikanásobně převýší investiční Možné úspory energie náklady. Efektivní využívání energie má tedy pro výrobu tlakového vzduchu prvořadou důležitost. Zároveň je naprosto nezbytná spolehlivost kompresorů. V mnoha aplikacích je dostupnost drahých výrobních zařízení garantována pouze při spolehlivém zásobování tlakovým vzduchem. Ke spolehlivosti samozřejmě patří také zajištění konstantní kvality tlakového vzduchu, což navíc zvyšuje efektivitu sekundárně připojené úpravy tlakového vzduchu. Pro hlukovou ochranu platí, že lepší je předcházet hlukovým emisím tichými kompresory, než dodatečně aplikovat opatření na ochranu proti hluku. V neposlední řadě má opravdu hospodárný kompresor také velmi malé nároky na údržbu. Investiční náklady na stanici tlakového vzduchu Náklady na elektrickou energii 9 8 ASK výkonný kompresor Naší odpovědí je konstrukční řada ASK Nové šroubové kompresory ASK plně uspokojují všechny požadavky zákazníků v provozní praxi: jsou energeticky nenáročné, tiché, vyžadují minimální péči, pracují spolehlivě a dodávají tlakový vzduch vynikající kvality. K tomu přispívají četná inovativní řešení například v oblasti kompresorových agregátů, pohonných systémů, chlazení a odvětrávání, zvukové izolace, ale také údržby a servisu. Výsledek můžete vidět sami: vyzrálý a spolehlivý produkt v osvědčené kvalitě fi rmy KAE- SER to je nová konstrukční řada ASK. SIGMA PROFIL SIGMA PROFIL, který v roce 9 společnost KOM- PRESSOREN vyvinula, umožňuje oproti běžným profi lům šroubových rotorů úsporu energie až %. V zařízeních ASK se používají nové kompresorové bloky s dalším vylepšením profi lů. Ovládání kompresoru SIGMA CONTROL Srdcem tohoto vnitřního řízení je stabilní, aktualizovatelné průmyslové PC se systémem pracujícím v reálném čase. Světelné diody v semaforových vách snadno ukazují provozní stav. Dodává se také se SIGMA CONTROL BASIC. Delší servisní intervaly snižují náklady Jeden příklad za všechny, který ukazuje, jak důmyslná konstrukce přispívá k hospodárnosti. Lehce čistitelná resp. vyměnitelná vložka filtru účinně zabraňuje zašpinění. Prodlužují se nejen servisní intervaly, ale také se zřetelně zvyšují tepelné rezervy kompresoru ASK. 8 9 Sací ventil Elektromotor Pohon pomocí klínového řemene s automatickým dovypínáním Blok šroubového kompresoru Odlučovač s patronou Kapalinový chladič Dochlazovač tlakového vzduchu Ovládání kompresoru SIGMA CONTROL respl SIGMA CONTROL basic Chladivová sušička (u ASK T a ASK T SFC) jiné do 000 ot/min Tíchý a výkonný Jako energeticky nejúspornější způsob přenosu hnacího výkonu využívá velké šroubové kompresorové bloky, které pracují v nízkých otáčkách. Tak je zaručeno, aby se specifický výkon vždy pohyboval v optimálním rozsahu. V zařízeních řady ASK jsou otáčky flexibilním pohonem klínového žebrovaného řemene vždy přesně přizpůsobeny použitému bloku. Nízké otáčky mají ještě další přednosti, jako třeba malé opotřebovávání a tím delší životnost všech spolupracujících komponentů. Případně a to je pro kompresory instalované v pracovních prostorách zvláště důležité: velmi mírná hlučnost. ASK T asi ot/min

3 ASK vyšší flexibilita Volitelně s chladivovou sušičkou Vždy suchý vzduch Modularita produktů přináší v případě ASK T-kompresorů s integrovanou chladivovou sušičkou následující výhody: Montáž sušičky ve zvláštní skříni chrání sušičku před vyzařovaným teplem kompresoru a zvyšuje výrazně provozní bezpečnost. Energeticky eticky úsporná regulace chladivové sušičky pomocí SIGMA CONTROL snižuje výrazně náklady na energii. Alternativně otáčkově regulovaný integrovaný frekvenční měnič Volitelně je k dispozici šroubový kompresor ASK pro zvláštní aplikace s regulací otáček. Modul SIGMA FRE- QUENCY CONTROL (SFC) je integrovaný do jednotky skříně kompresoru a pochází podobně jako průmyslové PC řízení kompresoru SIGMA CONTROL od firmy Siemens. Odvaděč z jakostní oceli Kompaktní odlučovač z jakostní oceli zajišťuje optimální odlučování, která i při kolísajícím objemovém proudu zůstává téměř konstantní. K tomu přispívá předřazený, vůči nečistotám odolný deskový výměník tepla k ochlazení tlakového vzduchu. Certifikováno pro EMK U kompresorů s regulovatelnými otáčka- mi je velmi důležitá elektromagnetická kompatibilita (EMK). Samězřejmě jsou všechny komponenty a celkový systém podle Směrnice o EMV třídy A (pro průmyslové sítě) a třídy B (pro obytnou oblast) certifikovány podle EN 0 Elektronický odvaděč Odvaděč ECO DRAIN ve vymrazovací sušičce pracuje v závislosti na hladině bez jakékoli ztráty tlaku. Spolehlivá funkce odvaděče ECO DRAIN zvyšuje spolehlivost zásobování tlakovým vzduchem. Úspora energie Přes 0 % nákladů na tlakový vzduch představují náklady na energii. Projevuje se to citelně i u malých zařízení. Firma proto vyvíjí úsilí, aby kompre- sory byly energeticky co nejúčinnější podle momentálního stavu technického vývoje. Je-li správně navržen celý systém, vytváříte tak základ pro trvale spolehlivé a nákladově výhodné zásobování tlakovým vzduchem. Investiční náklady na stanici tlakového vzduchu Náklady na údržbu Možné úspory energie Náklady na elektrickou energii Alternativně: SIGMA CONTROL BASIC Efektivní vedení chladícího vzduchu Chladicí vzduch vymrazovací Nasávaný vzduch Nemáte-li pro rozsáhlé komunikační možnosti SIGMA CONTROLu dostatečné využití, je možné ASK kompresor alternativně vybavit řídící jednotkou SIGMA CONTROL BASIC. Tato kompresorová řídící jednotka nabízí oba energeticky úsporné způsoby regulace: Dual i Quadro. Řízení je provedeno přes elektronické tlakové čidlo s nízkou spínací diferencí. Vzhledem k tomu, že KOMPRESSOREN vždy vidí zásobování tlakovým vzduchem jako celkový systém, existuje možnost vylepšit SIGMA CONTROL BASIC jednoduše připojitelným funkčním modulem pro komunikaci se systémem správy tlakového vzduchu SIGMA AIR MANAGER. V budoucnu bude zcela jistě možné integrovat kompresor bez větších nákladů do strojového seskupení. Kompresory ASK mají podobně jako jejich starší sourozenci oddělené vstupy vzduchu pro vzduchový a kapalinový chladič, motor a stlačovaný vzduch. Přináší to rezervy i při vysokých teplotách okolí. Nasávání chladícího vzduchu motoru z okolí zajišťuje spolehlivé a účinné chlazení motoru i za nevhodných podmínek. Přímé nasávání stlačovaného vzduchu z okolí zvyšuje efektivitu komprese. K vysoké účinnosti a provozní bezpečnosti modulární konstrukce Kaeser v oddělené skříni vymrazovací sušičky T zařízení výrazně přispívá její samostatné chlazení. Chladicí vzduch kompresoru Chladicí vzduch motoru Vývod tlakového vzduchu

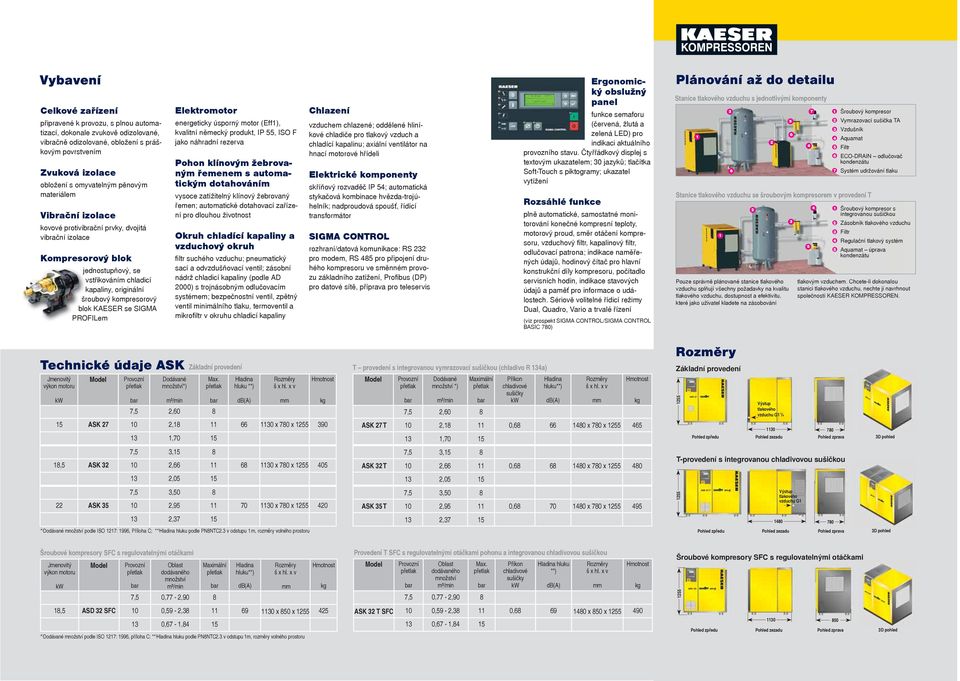

4 SFlb Vybavení Celkové zařízení připravené k provozu, s plnou automatizací, dokonale zvukově odizolované, vibračně odizolované, obložení s práškovým povrstvením Zvuková izolace obložení s omyvatelným pěnovým materiálem Vibrační izolace kovové protivibrační prvky, dvojitá vibrační izolace Kompresorový blok jednostupňový, se vstřikováním chladicí kapaliny, originální šroubový kompresorový blok se SIGMA PROFILem Elektromotor energeticky úsporný motor (Eff), kvalitní německý produkt, IP, ISO F jako náhradní rezerva Pohon klínovým žebrovaným řemenem s automatickým dotahováním vysoce zatížitelný klínový žebrovaný řemen; automatické dotahovací zařízení pro dlouhou životnost Okruh chladící kapaliny a vzduchový okruh fi ltr suchého vzduchu; pneumatický sací a odvzdušňovací ventil; zásobní nádrž chladicí kapaliny (podle AD 000) s trojnásobným odlučovacím systémem; bezpečnostní ventil, zpětný ventil minimálního tlaku, termoventil a mikrofi ltr v okruhu chladicí kapaliny Chlazení vzduchem chlazené; oddělené hliníkové chladiče pro tlakový vzduch a chladící kapalinu; axiální ventilátor na hnací motorové hřídeli Elektrické komponenty skříňový rozvaděč IP ; automatická stykačová kombinace hvězda-trojúhelník; nadproudová spoušť, řídící transformátor SIGMA CONTROL rozhraní/datová komunikace: RS pro modem, RS 8 pro připojení druhého kompresoru ve směnném provozu základního zatížení, Profi bus (DP) pro datové sítě, příprava pro teleservis Ergonomický obslužný panel funkce semaforu (červená, žlutá a zelená LED) pro indikaci aktuálního provozního stavu. Čtyřřádkový displej s textovým ukazatelem; 0 jazyků; tlačítka Soft-Touch s piktogramy; ukazatel vytížení Rozsáhlé funkce plně automatické, samostatné monitorování konečné kompresní teploty, motorový proud, směr otáčení kompresoru, vzduchový filtr, kapalinový filtr, odlučovací patrona; indikace naměřených údajů, hodinový čítač pro hlavní konstrukční díly kompresoru, počítadlo servisních hodin, indikace stavových údajů a paměť pro informace o událostech. Sériově volitelné řídicí režimy Dual, Quadro, Vario a trvalé řízení (viz prospekt SIGMA CONTROL/SIGMA CONTROL BASIC 80) Plánování až do detailu Stanice tlakového vzduchu s jednotlivými komponenty Šroubový kompresor Vymrazovací sušička TA Vzdušník Aquamat ECO-DRAIN odlučovač Systém udržování tlaku Stanice tlakového vzduchu se šroubovým kompresorem v provedení T Pouze správně plánované stanice tlakového vzduchu splňují všechny požadavky na kvalitu tlakového vzduchu, dostupnost a efektivitu, které jako uživatel kladete na zásobování Šroubový kompresor s integrovanou sušičkou Zásobník tlakového vzduchu Regulační tlakový systém Aquamat úprava tlakovým vzduchem. Chcete-li dokonalou stanici tlakového vzduchu, nechte ji navrhnout společností KOMPRESSOREN. Technické údaje ASK Základní provedení Jmenovitý výkon motoru Dodávané množství) Max. hluku ),,0 8 ASK 0,8 0 x 80 x 90,0 T provedení s integrovanou vymrazovací sušičkou (chladivo R a) Dodávané množství ) Maximální,,0 8 Příkon chladivové sušičky hluku) ASK T 0,8 0,8 80 x 80 x,0 Základní provedení Výstup tlakového vzduchu G / 0 80 D pohled,, 8 8, ASK 0, 8 0 x 80 x 0,, 8 ASK T 0, 0, x 80 x 80 T-provedení s integrovanou chladivovou sušičkou,0,0,,0 8 ASK 0,9 0 0 x 80 x 0,,0 8 ASK T 0,9 0, x 80 x 9 Výstup tlakového vzduchu G,, ) Dodávané množství podle ISO : 99, Příloha C; ) hluku podle PN8NTC. v odstupu m, rozměry volného prostoru D pohled Šroubové kompresory SFC s regulovatelnými otáčkami Jmenovitý výkon motoru Oblast dodávaného množství Maximální, 0, -,90 8 hluku) Provedení T SFC s regulovatelnými otáčkami pohonu a integrovanou chladivovou sušičkou Oblast dodávaného množství Max., 0, -,90 8 Příkon chladivové sušičky hluku ) Šroubové kompresory SFC s regulovatelnými otáčkami 8, ASD SFC 0 0,9 -,8 9 0 x 80 x 0, -,8 ) Dodávané množství podle ISO : 99, příloha C: ) hluku podle PN8NTC. v odstupu m, rozměry volného prostoru ASK T SFC 0 0,9 -,8 0, x 80 x 90 0, -, D pohled

5 Zvolte dle potřeby/použití požadovaný stupeň úpravy: Úprava tlakového vzduchu chladivovou sušičkou (tlakový rosný bod + C) Příklady: Výběr stupně úpravy ISO 8- ) Choroboplodné Sestava při silně Prach Voda Olej zárodky Technika na čistý vzduch a kolísající spotřebě čisté prostory tlakového vzduchu Mlékárna, pivovar Vzdušník T ZK Výroba potravin a pochutin FD ACT FF Obzvláště čistý dopravovaný FE vzduch, chemické podniky Technika na čistý vzduch a čisté prostory Farmaceutický průmysl FFG Tkalcovské stavy, fotolab T ECD kompresor THNF Nástřik vy, nanášení práškového povlaku FF Balení, řídící a přístrojový vzduch FE Celkový pracovní vzduch, pískování s jakostním požadavkem FC Brokování (otryskávání drtí) Aquamat Brokování (otryskávání drtí) bez FB jakostního požadavku Dopravovaný vzduch pro systémy na u -šroubových kompresorů zpracování odpadních vod 9 ve vymrazovací sušičce, série TG až TI jsou Žádné požadavky na kvalitu 8 9 jiné zařízení volitelně instalovatelné FE-mikrofiltry. Pro tlakovzdušné sítě podléhající teplotám mrazu. Úprava tlakového vzduchu s adsorpční sušičkou (tlakový rosný bod až -0 C) Vysvětlivky: THNF = sáčkový filtr pro čištění prašného a silně znečištěného nasávaného vzduchu ZK = cyklonový odlučovač pro odlučování ECD = ECO-DRAIN elektronicky hladinově řízený odvaděč FB = předřazený filtr FC = předřazený filtr FD = koncový filtr (otěr) FE = mikrofiltr k oddělování olejové páry a pevných částic FF = mikrofiltr pro oddělování olejových aerosolů a pevných částic FG = filtr s aktivním uhlím pro zachycování olejových par FFG = kombinace mikrofiltru a filtru s aktivním uhlím T = chladivová sušička pro vysoušení tlakového vzduchu, tlakový rosný bod až + C AT = adsorpční sušič pro vysoušení tlakového vzduchu, tlakový rosný bod až -0 C ACT = adsorpční zařízení z obsahem aktivního uhlí pro zachycení olejových par = sterilní filtr pro tlakový vzduch bez choroboplodných zárodků Aquamat = systém úpravy tlakového vzduchu = regulační tlakový systém Příměsi v tlakovém vzduchu: + Prach + Voda/kondenzát + Olej + Choroboplodné zárodky Technika na čistý vzduch a čisté prostory - Farmaceutický průmysl, mlékárna, pivovar Výroba čipů, optika, výroba potravin a pochutin Lakovací zařízení Technika na čistý vzduch a čisté prostory vzduch, farmaceutický průmysl Fotolab Zvláště pro dopravu suchého vzduchu, nástřik vou,nejjemnější regulátor tlaku Prach Voda Olej Choroboplodné zárodky FE FD ACT FG FD AT FE ECD Vzdušník AT FE ZK Sestava při silně kolísající spotřebě tlakového vzduchu kompresor THNF Aquamat Stupně filtrace: Pevné částice/prach ) Vlhkost ) Celkový obsah oleje ) Třída ISO 8- max.velikost částic v μm max.hustota částic v mg/m³ Tlakový rosný bod (x=podíl vody vg/m³ v tekutém stavu) mg/m³ 0 např. pro technika na čistý vzduch a čisté prostory možná po konzultaci s firmou 0, 0, - 0 0,0-0 0, x 0, 8 0, < x 9 < x 0 ) podle ISO 8-:99 ) podle ISO 8-:00
