1 Notebook 2 v 1 Latitude 7285 Příručka majitele Regulační model: T02J Regulační typ: T02J001

2 Poznámky, upozornění a varování POZNÁMKA: POZNÁMKA označuje důležité informace, které umožňují lepší využití tabletu. UPOZORNĚNÍ: UPOZORNĚNÍ varuje před možným poškozením hardwaru nebo ztrátou dat a obsahuje pokyny, jak těmto problémům předejít. VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální poškození majetku a riziko úrazu nebo smrti. Copyright 2017 Dell Inc. nebo dceřiné společnosti. Všechna práva vyhrazena. Dell, EMC a ostatní ochranné známky jsou ochranné známky společnosti Dell Inc. nebo dceřiných společností. Ostatní ochranné známky mohou být ochranné známky svých vlastníků Rev. A00

3 Obsah 1 Specifikace systému...6 Specifikace procesoru... 6 Specifikace systému... 6 Specifikace paměti... 7 Specifikace grafické karty... 7 Specifikace audia...7 Specifikace portů a konektorů...7 Specifikace připojení... 8 Specifikace kamery...8 Specifikace obrazovky...9 Specifikace napájecího adaptéru...9 Specifikace baterie...9 Specifikace rozměrů...10 Parametry aktivního pera...10 Parametry bezdrátové nabíjecí podložky Specifikace prostředí Používání tabletu...13 Před manipulací uvnitř tabletu...13 Po manipulaci uvnitř tabletu Vypnutí tabletu Demontáž a instalace součástí...16 Karta microsim Karta microsd Panel a kabel displeje...18 Demontáž panelu displeje Montáž panelu displeje...23 Baterie Bezpečnostní opatření týkající se lithium-iontové baterie Vyjmutí baterie...24 Vložení baterie...25 Deska tlačítka napájení Demontáž desky tlačítka napájení...25 Vložení desky tlačítka napájení karta WLAN Demontáž karty WLAN Montáž karty sítě WLAN...27 Disk SSD PCIe Demontáž modulu SSD Montáž modulu karty SSD...28 karta WWAN...29 Demontáž karty WWAN...29 Obsah 3

4 Montáž karty WWAN Zvuková karta...30 Demontáž zvukové karty Montáž zvukové karty Čelní kamera Vyjmutí čelní kamery...31 Instalace čelní kamery...32 Zadní kamera Vyjmutí zadní kamery...32 Instalace zadní kamery Knoflíková baterie...34 Demontáž knoflíkové baterie Montáž knoflíkové baterie...35 Dokovací rozhraní...36 Vyjmutí dokovacího rozhraní...36 Montáž dokovacího rozhraní Držák kabelu Thunderbolt přes USB typu C...37 Demontáž držáku Thunderbolt přes typ C...37 Montáž držáku Thunderbolt přes USB typu C...38 Základní deska Demontáž základní desky...38 Montáž základní desky...40 Reproduktor...40 Demontáž reproduktoru...40 Montáž reproduktoru Zadní kryt Montáž zadního krytu Technologie a součásti Napájecí adaptér Procesory...44 Kaby Lake 7. generace procesorů Intel Core...44 Čipová sada Funkce paměti...45 Možnosti zobrazení...45 Funkce kamery...45 Aktivace kamery...45 Varianty pevných disků...45 Ovladače Systémové ovladače...46 Ovladač disku...47 Ovladače řadičů zvuku, videa a her Ovladače řadičů paměťového zařízení...49 Síťové ovladače...50 Grafické ovladače Port Thunderbolt přes USB typu C Port Thunderbolt 3 přes USB typu C Obsah

5 Klíčové vlastnosti připojení Thunderbolt 3 přes USB typu C...51 Ikony Thunderbolt Pero Dell Active...52 Bezdrátová nabíjecí podložka Nastavení systému...54 Vstup do nastavení systému BIOS bez použití klávesnice...54 Přístup do nastavení systému (BIOS) Přístup k nástroji epsa...55 Možnosti nástroje System setup (Nastavení systému) Možnosti obrazovky General (Obecné) Možnosti obrazovky System Configuration (Konfigurace systému)...56 Možnosti obrazovky Video (Grafická karta)...58 Možnosti obrazovky Security (Zabezpečení)...58 Možnosti obrazovky Secure Boot...60 Možnosti obrazovky Intel Software Guard Extensions Možnosti obrazovky Performance (Výkon)...61 Možnost obrazovky správy napájení Možnosti obrazovky chování POST Možnosti správy...64 Možnost obrazovky Virtualization support (Podpora virtualizace)...64 Možnosti obrazovky Wireless (Bezdrátové připojení) Možnosti obrazovky Maintenance (Údržba)...65 Možnosti obrazovky System Log (Systémové protokoly) Aktualizace systému BIOS...66 Systémové heslo a heslo pro nastavení Přiřazení hesla nastavení systému...67 Odstranění nebo změna stávajícího hesla k nastavení systému Řešení potíží Nástroj Enhanced Pre-boot System Assessment (epsa) Funkce:...68 Spuštění diagnostického nástroje epsa...68 Bezdrátová nabíjecí podložka Dell...68 Indikátor LED tabletu...69 Diagnostika kontrolek LED...69 Funkce Real Time Clock reset...69 Identifikace napájecího adaptéru dodaného s notebookemtabletem Kontaktování společnosti Dell Obsah 5

6 Specifikace systému 1 POZNÁMKA: Nabízené možnosti se mohou v jednotlivých oblastech lišit. Následující specifikace představují pouze zákonem vyžadované minimum. Chcete-li získat další informace o konfiguraci počítače, přejděte do nabídky Nápověda a podpora operačního systému Windows a vyberte možnost zobrazení informací o počítači. Témata: Specifikace procesoru Specifikace systému Specifikace paměti Specifikace grafické karty Specifikace audia Specifikace portů a konektorů Specifikace připojení Specifikace kamery Specifikace obrazovky Specifikace napájecího adaptéru Specifikace baterie Specifikace rozměrů Parametry aktivního pera Parametry bezdrátové nabíjecí podložky Specifikace prostředí Specifikace procesoru Tabulka 1. Specifikace procesoru Funkce Typy Specifikace 7. generace procesorů Intel Core i5-7y54 (4 MB cache, až 3,2 GHz) podporuje pouze systém Windows generace procesorů Intel Core i5-7y57 (4 MB cache, až 3,30 GHz), vpro, podporuje pouze systém Windows generace procesorů Intel Core i7-7y75 (4 MB cache, až 3,60 GHz), vpro, podporuje pouze systém Windows 10. Specifikace systému Tabulka 2. Specifikace systému Funkce Čipová sada Šířka datové sběrnice Specifikace Integrováno v procesoru 64 bitů, 2 kanály 6 Specifikace systému

7 Specifikace paměti Tabulka 3. Zobrazí výpis specifikací paměti Funkce Konektor paměti Kapacita paměti Typ paměti Specifikace grafické karty Specifikace Paměť na desce 8 GB a 16 GB (na desce) LPDDR MHz Tabulka 4. Zobrazí výpis specifikací grafiky Funkce Typ Specifikace Integrovaná na základní desce Řadič karty UMA Integrovaná grafika Intel HD 615 Podpora externího displeje Specifikace audia Volitelný adaptér Dell USB typu C na HDMI/VGA/Ethernet/ USB 3.0/DisplayPort POZNÁMKA: Podporuje port VGA, DisplayPort, HDMI prostřednictvím dokovací stanice. Tabulka 5. Specifikace audia Funkce Typy Řadič Převod stereofonního signálu Interní rozhraní Externí rozhraní Reproduktory Interní zesilovač reproduktorů Ovládání hlasitosti Specifikace Zvuk High Definition Realtek ALC bitový analogový na digitální a digitální na analogový Zvuk High Definition Konektor vstupu mikrofonu, univerzální konektor pro stereofonní sluchátka a reproduktory Dva 2 W (RMS) na kanál Tlačítka zvýšení a snížení hlasitosti Specifikace portů a konektorů Tabulka 6. Zobrazí výpis specifikací portů a konektorů Funkce Audio Specifikace Řadič Realtek ALC3253-CG Specifikace systému 7

8 Funkce Specifikace Grafika Čtečka paměťových karet micro SD 3.0 Karta micro SIM (usim) Micro SIM Bezpečnostní zámek Jiné Konektor vstupu mikrofonu / univerzální konektor stereo pro sluchátka a reproduktory Dva porty DisplayPort přes USB typu C Volitelné Volitelný slot pro kartu micro-sim Slot pro bezpečnostní zámek Noble Wedge Tlačítko Home systému Windows Power Button Port I2C pro připojení klávesnice kolíkem doku Specifikace připojení Tabulka 7. Zobrazí výpis specifikace připojení Funkce Specifikace Bezdrátová síť LAN Bezdrátová karta Intel Wireless-AC 8265 Wi-Fi + BT 4.2, dvoupásmová, (2 2) Bluetooth (volitelný) Mobilní širokopásmové připojení (volitelné) Bezdrátová karta Dell Qualcomm Snapdragon X7 LTE-A (DW5811e) pro poskytovatele AT&T, Verizon a Sprint (USA) Bezdrátová karta Dell Qualcomm Snapdragon X7 LTE-A (DW5811e) (EMEA/ROW) Bezdrátová karta Dell Qualcomm Snapdragon X7 HSPA+ (DW5811e) (Čína/Indonésie/Indie) Bezdrátová karta Dell Qualcomm Snapdragon X7 LTE-A (DW5816e pro Japonsko) Karta WiGig (volitelná) Bezdrátová karta Intel Wireless-AC WiGig + Wi-Fi + BT 4.2, třípásmová, Wi-Fi displej (Miracast) Specifikace kamery Tabulka 8. Zobrazí výpis specifikací kamery Funkce Typ Typ senzoru Frekvence snímkování Rozlišení videa Specifikace Přední kamera pevné zaostření 720P Zadní kamera 8 Mpx automatické zaostření Infračervená kamera infračervená kamera VGA Technologie senzoru CMOS (přední a zadní kamera) Až 30 snímků za sekundu Přední kamera: pixelů Zadní kamera: pixelů 8 Specifikace systému

9 Specifikace obrazovky Tabulka 9. Zobrazí výpis specifikací displeje Funkce Typ Svítivost Specifikace 12,3" dotykový displej s poměrem stran 3 : 2, sklem Corning Gorilla Glass 4, antireflexní, s ochranou proti rozmazání 400 nitů Výška 263,50 mm (10,37") Šířka 185,06 mm (7,28") Úhlopříčka 312,42 mm (12,0") Maximální rozlišení Obnovovací frekvence 60 Hz Maximální pozorovací úhly vodorovně +/-88 Maximální pozorovací úhly svisle +/-88 Rozteč pixelů 0,09 mm Specifikace napájecího adaptéru Tabulka 10. Zobrazí výpis specifikací napájecího adaptéru Funkce Typ Vstupní napětí Vstupní proud maximální Vstupní frekvence Výstupní proud Jmenovité výstupní napětí Hmotnost Rozměry Teplotní rozsah provozní Teplotní rozsah neprovozní Specifikace 45W port USB typu C 100 V stř. 240 V stř. 1,5 A 50 až 60 Hz 3,34 A (trvalý) 20 V ss 0,29 kg (0,64 libry) 1,1" 1,9" 4,3" mm 0 C až 40 C (32 F až 104 F) -40 C až 70 C (-40 F až 158 F) Specifikace baterie Tabulka 11. Zobrazí výpis specifikací baterie Funkce Typ Specifikace 34Wh polymerová baterie s funkcí ExpressCharge Specifikace systému 9

10 Funkce Specifikace 34Wh baterie s dlouhou životností (2článková) 34Wh polymerová baterie s funkcí ExpressCharge Délka Šířka Výška Hmotnost Napětí Délka Šířka Výška 34Wh baterie s dlouhou životností (2článková) Hmotnost Napětí Teplotní rozsah Provozní 184,00 mm (7,24 palce) 97,00 mm (3,82 palce) 5,9 mm (0,232 palce) 185,0 g (0,40 lb) 11,4 V stejn. 233,06 mm (9,170 palce) 90,73 mm (3,572 palce) 5,9 mm (0,232 palce) 250,00 g (0,55 lb) 11,4 V stejn. Nabíjení: 0 C až 50 C (32 F až 122 F) Vybíjení: 0 C až 70 C (32 F až 158 F) Neprovozní 20 C až 85 C ( 4 F až 185 F) Životnost 300 cyklů vybití/nabití Specifikace rozměrů Tabulka 12. Zobrazí výpis specifikací rozměrů Funkce Hmotnost pouze tablet Hmotnost tablet + klávesnice Šířka Výška Hloubka Parametry aktivního pera Specifikace 0,7 kg (1,5 lb) 1,36 kg (3,01 lb) 274,8 mm (10,8 palce) 7,9 mm (0,3 palce) 209,2 mm (8,2 palce) Tabulka 13. Zobrazí výpis specifikací aktivního pera Funkce Specifikace Číslo modelu PN557W Délka 160,6 mm (6,33") Průměr 9,5 mm (0,37") Tlakové rozlišení úrovní 10 Specifikace systému

11 Funkce Přesnost/rozlišení Hmotnost (včetně baterií) Baterie Výdrž baterie Hrot ovládacího pera Specifikace Přesnost kontaktu pera je 0,2 mm při náklonu 0 ; < 0,4 mm při náklonu až 60 ve stacionárním stavu nebo v pohybu. Přesnost přejetí perem je lepší než 2 mm při výšce přejetí větší nebo rovné 10 mm ve stacionárním stavu nebo v pohybu. 20,4 g s bateriemi Stylus: primární nenabíjecí alkalický článek AAAA (1 ) Koncovka: lithiová knoflíková baterie 319 (2 ) Primární článek AAAA: 12 měsíců na 3 hodiny denně, 5 dní v týdnu Knoflíková baterie 319 (2 ): 12 měsíců a více Hrot 2,8 mm (0,11") Průměr 1,8 mm (0,07") Parametry bezdrátové nabíjecí podložky Tabulka 14. Zobrazí výpis specifikací bezdrátové nabíjecí podložky. Funkce Číslo modelu Jmenovitý výkon PTU Hmotnost Rozměry: Délka Šířka Výška Délka stejnosměrného kabelu Délka střídavého kabelu Specifikace prostředí Specifikace PM30W17 POZNÁMKA: Bezdrátová nabíjecí podložka funguje při spárování s jednou z klávesnic dostupných pro tento model (volitelné). 20 W (režim AirFuel) 30 W (režim Dell on Dell) 645 g (pouze nabíjecí podložka) 312,00 mm (12,28 palce) 283,82 mm (11,17 palce) 17,73 mm (0,69 palce) 2,0 m 1,0 m Tabulka 15. Zobrazí výpis specifikací prostředí Teplota Provozní Skladovací Relativní vlhkost maximální Provozní Specifikace 0 C až 35 C (32 F až 95 F) 40 až 65 C ( 40 až 149 F) 10 až 90 % (nekondenzující) Specifikace systému 11

12 Teplota Skladovací Nadmořská výška maximální Provozní Neprovozní Stupeň uvolňování znečišťujících látek do vzduchu Specifikace 0 až 95 % (nekondenzující) 0 až m (0 až stop) 0 m až m (0 stop až stop) G2 nebo nižší dle normy ISA-S Specifikace systému

13 2 Používání tabletu V této části je popsán postup zapnutí a vypnutí tabletu a postup instalace karet micro SD a micro SIM. Témata: Před manipulací uvnitř tabletu Po manipulaci uvnitř tabletu Vypnutí tabletu Před manipulací uvnitř tabletu Řiďte se těmito bezpečnostními pokyny, které pomohou ochránit tablet před případným poškozením a zajistí vaši osobní bezpečnost. Není-li uvedeno jinak, každý postup uvedený v tomto dokumentu vyžaduje splnění následujících podmínek: Přečetli jste si bezpečnostní informace dodané s tabletem. VAROVÁNÍ: Před manipulací uvnitř tabletu si přečtěte bezpečnostní informace dodané s tabletem. Další informace o vhodných bezpečných postupech naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese regulatory_compliance. UPOZORNĚNÍ: Mnohé z oprav smí provádět pouze certifikovaný servisní technik. Sami byste měli pouze řešit menší potíže a provádět jednoduché opravy, ke kterým vás opravňuje dokumentace k produktu nebo ke kterým vás vyzve tým služeb a podpory online či telefonicky. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Přečtěte si a dodržujte bezpečnostní pokyny dodané s produktem. UPOZORNĚNÍ: Aby nedošlo k elektrostatickému výboji, použijte uzemňovací náramek nebo se opakovaně dotýkejte nenatřeného kovového povrchu (například konektoru na zadní straně tabletu). UPOZORNĚNÍ: S komponentami a kartami manipulujte opatrně. Nedotýkejte se komponent ani kontaktů na kartě. Kartu uchopte za hrany nebo za kovovou montážní konzolu. UPOZORNĚNÍ: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé kabely jsou vybaveny konektory s pojistkami. Pokud odpojujete tento typ kabelu, před odpojením kabelu pojistky stiskněte. Konektory při odpojování držte rovně, aby nedošlo k ohnutí kolíků konektoru. Před zapojením kabelu se ujistěte, že jsou oba konektory správně orientovány a zarovnány. POZNÁMKA: Barva tabletu a některých součástí se může lišit od barev uvedených v tomto dokumentu. Aby nedošlo k poškození tabletu, před manipulací s vnitřními součástmi tabletu proveďte následující kroky. 1 Ujistěte se, že je pracovní povrch rovný a čistý, aby nedošlo k poškrábání krytu tabletu. 2 Vypněte tablet (viz část Vypnutí tabletu). 3 Pokud je tablet připojen k dokovacímu zařízení (jako je třeba volitelná dokovací stanice nebo dok s klávesnicí), vyjměte tablet z doku. 4 Odpojte od tabletu napájecí adaptér. 5 Na několik sekund stiskněte a podržte tlačítko napájení, abyste ze základní desky vybili zbytkový proud. UPOZORNĚNÍ: Vždy tablet odpojujte od zásuvky elektrického proudu, abyste předešli zásahu elektrickým proudem. UPOZORNĚNÍ: Dříve, než se dotknete některé části uvnitř tabletu, odveďte elektrostatický náboj z vašeho těla tím, že se dotknete kovového předmětu, například některé kovové části na zadní straně tabletu. Během manipulace se opakovaně dotýkejte nenatřeného kovového povrchu, abyste odvedli potenciální elektrostatický náboj, který může poškodit vnitřní součásti. 6 Vyjměte z tabletu úložnou kartu SD. Používání tabletu 13

14 Po manipulaci uvnitř tabletu POZNÁMKA: Pokud šrouby uvnitř tabletu zůstanou uvolněné nebo volně ležet, můžete tablet vážně poškodit. 1 Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně uvnitř tabletu. 2 Připojte všechna externí zařízení, periferie a kabely, které jste odpojili před prací v tabletu. 3 Vraťte zpět paměťovou kartu, kartu SIM a ostatní části, které jste odebrali před prací v tabletu. 4 Připojte tablet a všechna připojená zařízení do elektrických zásuvek. 5 Zapněte tablet. Vypnutí tabletu Při vypnutí se tablet zcela odpojí od napájení. Tablet lze vypnout dvěma způsoby: Pomocí tlačítka napájení Pomocí nabídky ovládacích tlačítek 1 Vypnutí tabletu pomocí tlačítka napájení: a Stiskněte a přidržte tlačítko Power (Napájení), dokud se na obrazovce neobjeví nápis Slide to shut down your PC (Přejetím vypněte počítač). b POZNÁMKA: Po stisknutí a přidržení tlačítka Power (Napájení) přejde tablet ve výchozím nastavení do režimu spánku. Nicméně, jestliže změníte nastavení tlačítka napájení tak, aby se tablet vypnul, dojde k jeho úplnému vypnutí. Nastavení tlačítka napájení změníte v nabídce Control Panel (Ovládací panely)> Power Options (Možnosti napájení) > Change Plan Setting (Změnit nastavení schématu) > Change Advanced Power Settings (Změnit pokročilé nastavení napájení). Do ovládacích panelů přejdete přejetím na pravém okraji obrazovky, ťuknutím na možnost Search (Vyhledat), vložením výrazu Control Panel (Ovládací panely) do vyhledávacího pole a ťuknutím na možnost Control Panel (Ovládací panely). Posunutím prstu tablet vypněte. POZNÁMKA: Tablet můžete také vypnout jiným způsobem, než posunutím prstem na obrazovce. Tablet vypnete stisknutím a přidržením tlačítka Power (Napájení) na dobu delší než 10 sekund. Toto nucené vypnutí můžete provést tehdy, pokud tablet nereaguje, vykazuje neočekávané chování nebo nefunguje ovládání dotykem. 2 Vypnutí tabletu pomocí nabídky ovládacích tlačítek: 14 Používání tabletu

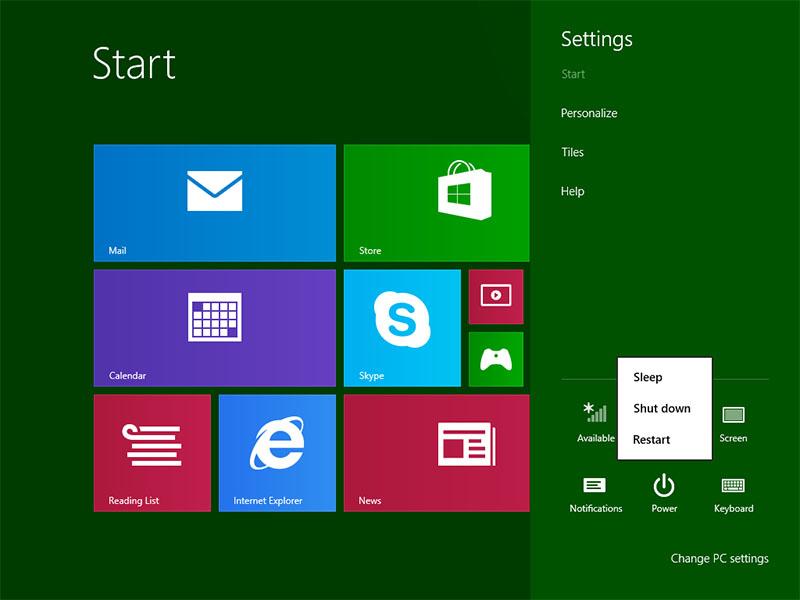

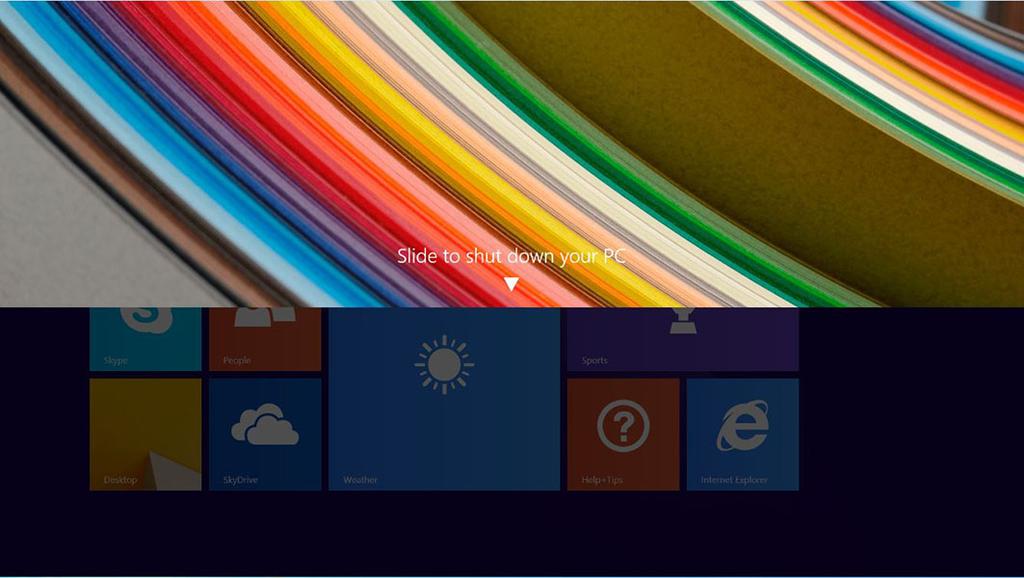

15 a Potažením prstu od pravého okraje displeje vyvolejte nabídku Ovládací tlačítka. b Tablet vypnete ťuknutím na možnosti Settings (Nastavení) > Power (Napájení) > Shut down (Vypnout). Používání tabletu 15

16 Demontáž a instalace součástí 3 V této části naleznete podrobné informace o postupu demontáže a montáže součástí tabletu. Témata: Karta microsim Karta microsd Panel a kabel displeje Baterie Deska tlačítka napájení karta WLAN Disk SSD PCIe karta WWAN Zvuková karta Čelní kamera Zadní kamera Knoflíková baterie Dokovací rozhraní Držák kabelu Thunderbolt přes USB typu C Základní deska Reproduktor Zadní kryt Karta microsim 1 Do otvoru na přihrádce karty microsim vložte kancelářskou sponku nebo nástroj na vyjmutí karty microsim [1]. 2 Vložte kartu microsim do označeného slotu [2]. 3 Zarovnejte kryt s drážkou na tabletu a zasuňte jej. Kartu microsim tím zajistíte na místě [3]. 16 Demontáž a instalace součástí

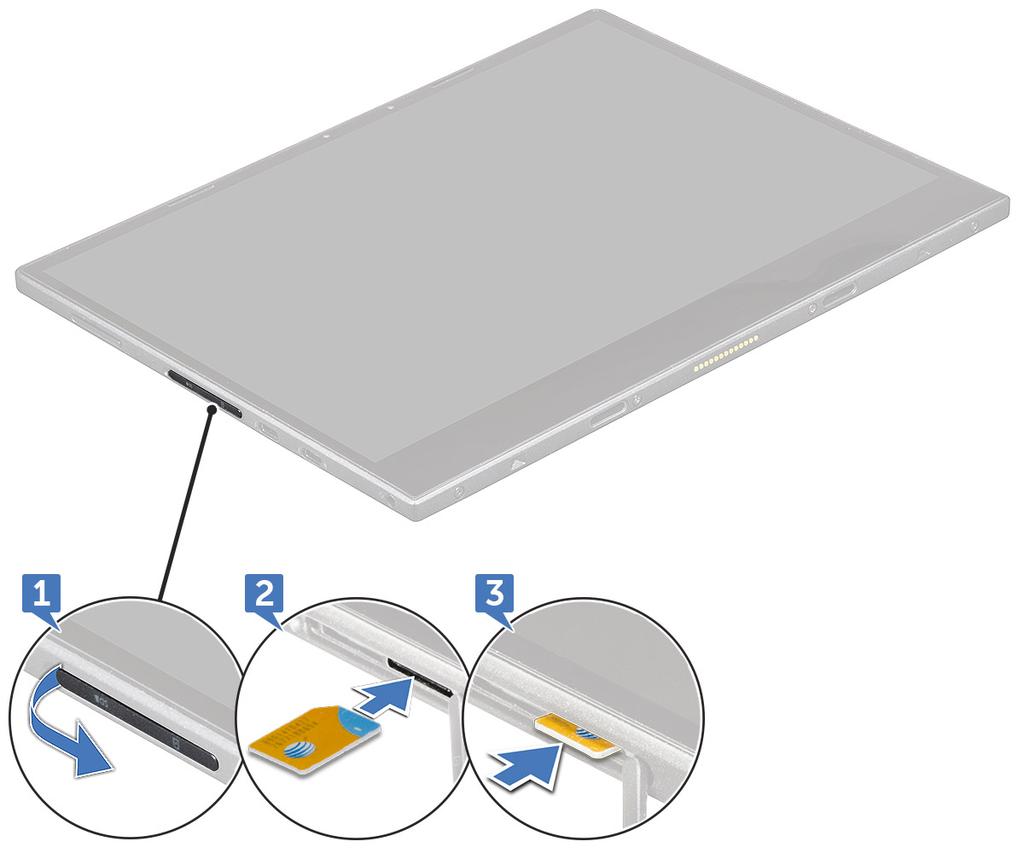

17 4 Vyjměte kartu microsim pomocí kroků 1 až 3. Karta microsd 1 Do otvoru na přihrádce karty microsd vložte kancelářskou sponku nebo nástroj na vyjmutí karty microsd [1]. 2 Vložte kartu microsd do označeného slotu [2]. 3 Zarovnejte kryt s drážkou na tabletu a zasuňte jej. Kartu microsd tím zajistíte na místě [3]. Demontáž a instalace součástí 17

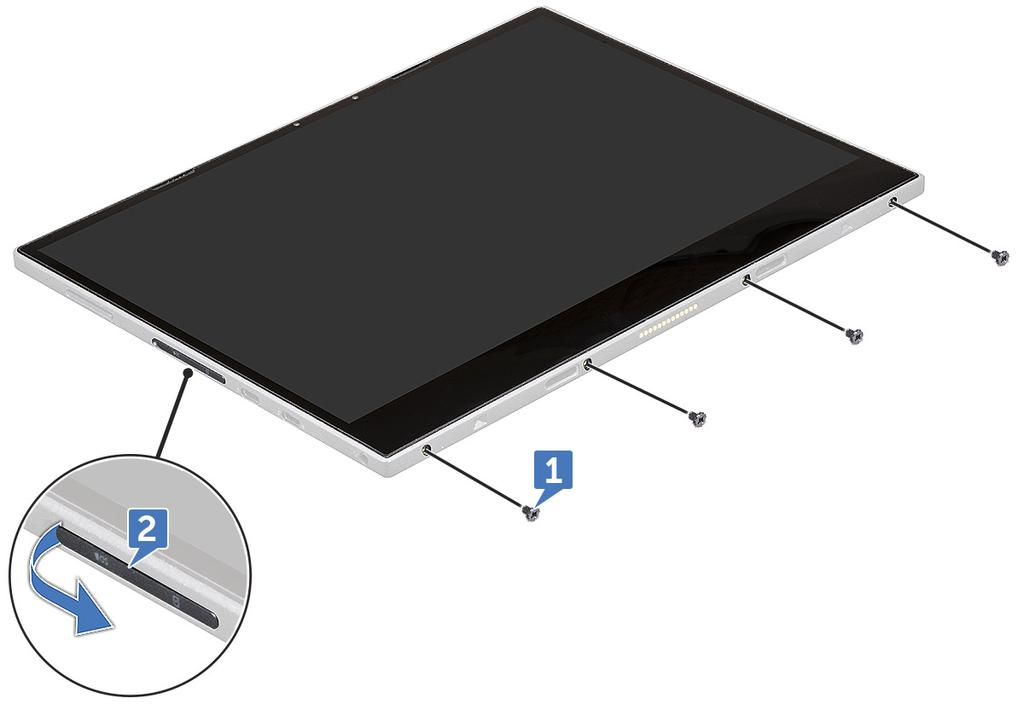

18 4 Vyjměte kartu microsd pomocí kroků 1 až 3. Panel a kabel displeje Demontáž panelu displeje 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte kartu microsim a kartu microsd. 3 Uvolnění panelu displeje (pomocí plastového nástroje): a Odstraňte 4 šrouby M2x4 připevňující panel displeje k tabletu [1]. b Pomocí plastového nástroje odstraňte kryt karet microsim/microsd [2]. 18 Demontáž a instalace součástí

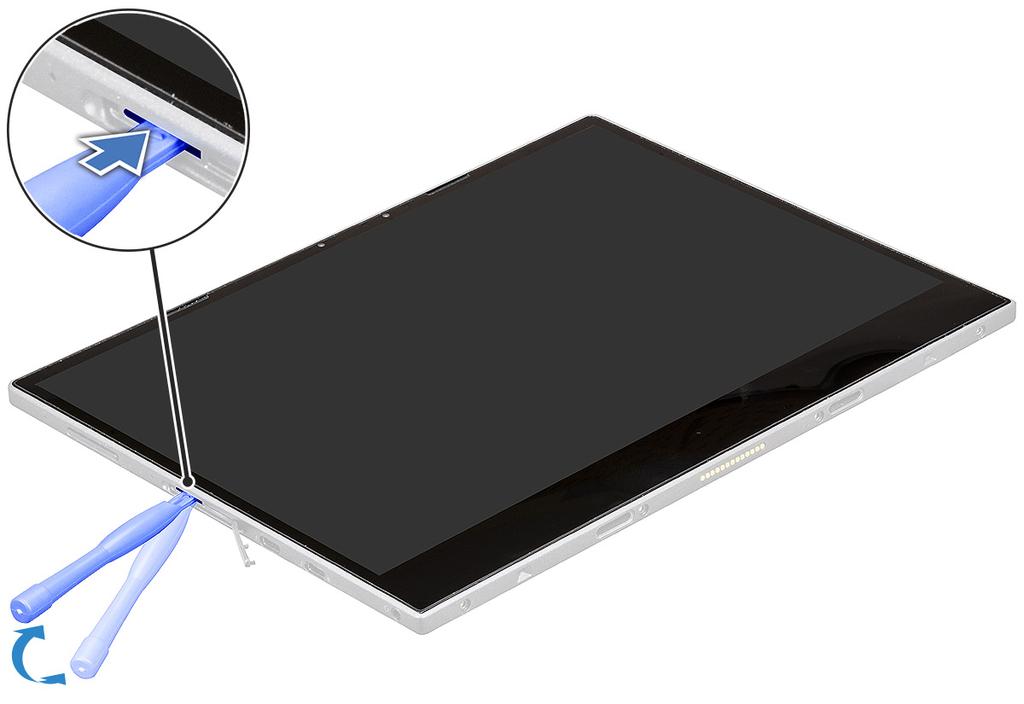

19 4 Vložte plastový nástroj do slotu pro kartu microsim/microsd. POZNÁMKA: Při páčení dejte pozor, abyste nepoškodili konektor karty SIM/microSD na základní desce. 5 Vypačte rohy, počínaje od slotu pro kartu microsim/microsd [1, 2]. Demontáž a instalace součástí 19

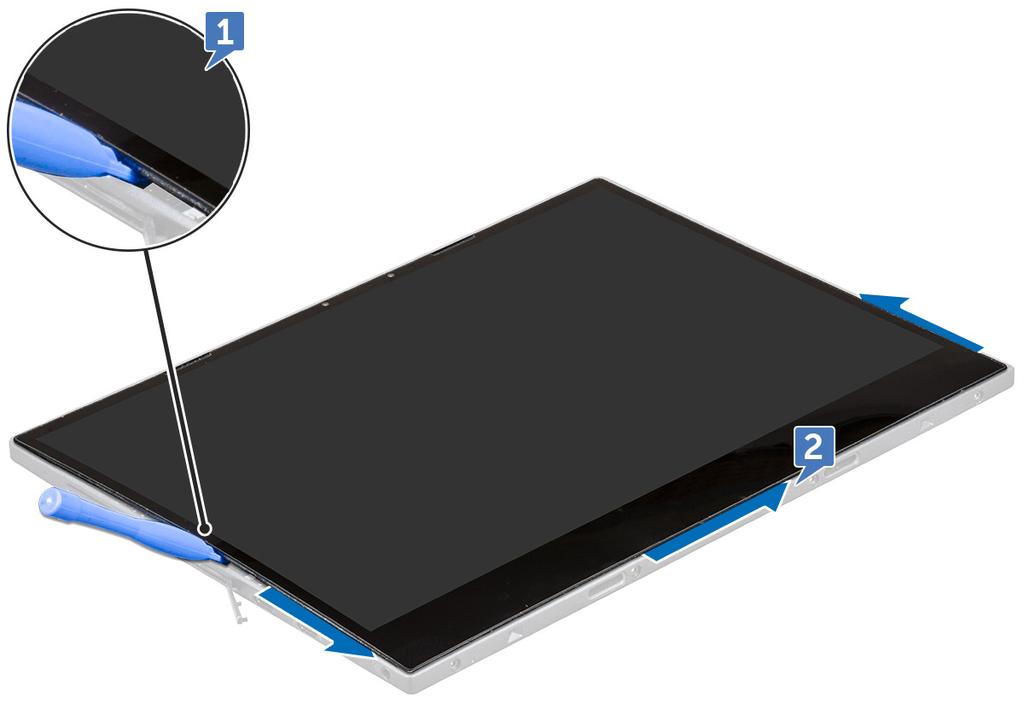

20 6 Zvedněte panel displeje a vysuňte jej z tabletu [1, 2]. 7 Vysuňte panel displeje a otočte jej. 20 Demontáž a instalace součástí

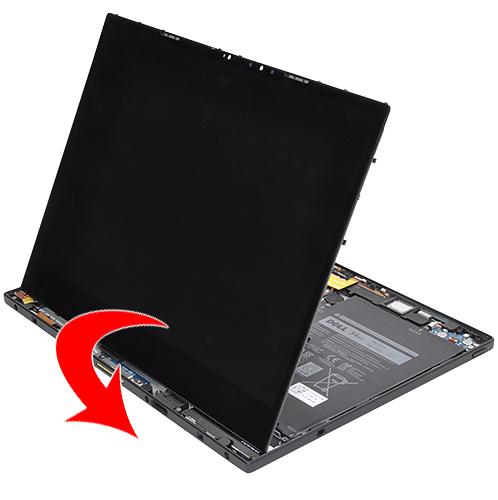

21 UPOZORNĚNÍ: Neotevírejte panel displeje víc než na 90 stupňů, jinak se může poškodit kabel displeje. 8 Před vyjmutím panelu displeje: a Opatrně položte dolní okraj panelu displeje do dolního okraje zadního krytu. b Otevřete panel displeje do úhlu 180 stupňů a položte jej na rovný povrch. 9 Postup odpojení kabelu displeje: a Odšroubujte šroub M1.6x2.5, kterým je kovový držák připevněn k základní desce [1]. b Zvedněte kovovou západku a odpojte kabel baterie [2]. c Sejměte samolepicí pásku, která přidržuje kabel displeje k základní desce [3]. d Vyšroubujte 2 šrouby M1,6x2,5 upevňující kabel displeje [4]. Demontáž a instalace součástí 21

22 e Zvedněte kovovou západku ze základní desky [5]. f Zvedněte západku a odpojte kabel displeje [6]. POZNÁMKA: Odpojte kabel displeje pouze od základní desky. NEODPOJUJTE kabel displeje od panelu displeje. 10 Vyjměte panel displeje z tabletu. 22 Demontáž a instalace součástí

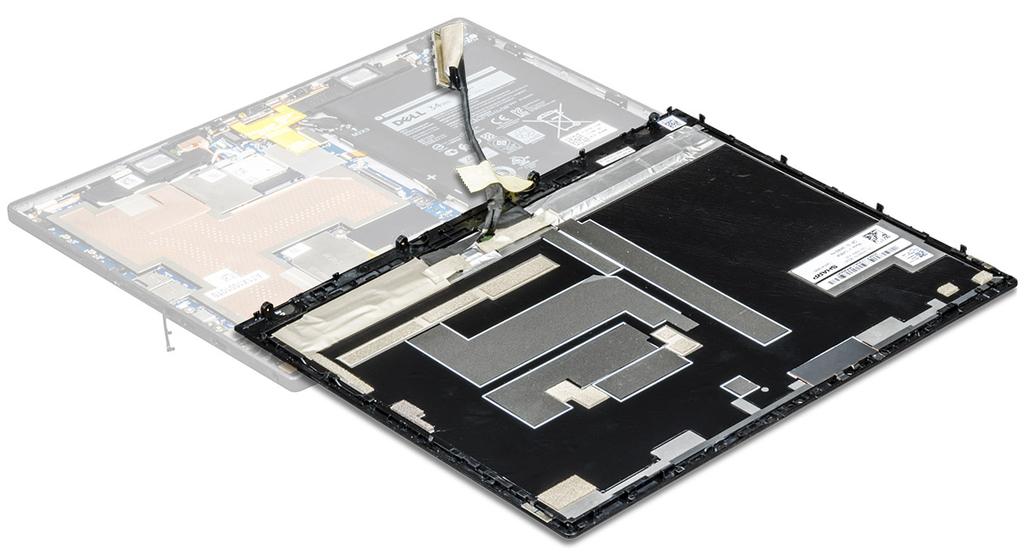

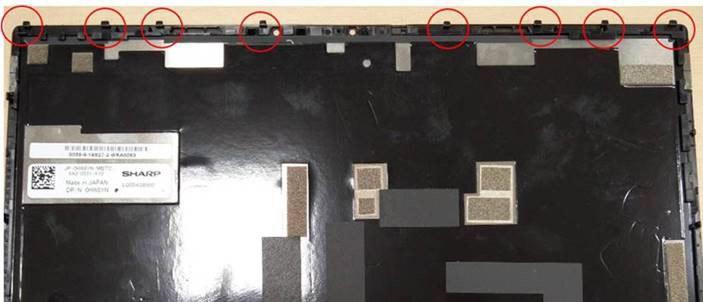

23 Montáž panelu displeje 1 Položte panel displeje na rovný povrch. 2 Připojte kabel displeje ke konektoru na základní desce. POZNÁMKA: Nezapomeňte vložit kabel pod úchytky, jinak nemusí systém po sestavení zobrazovat video. 3 Vložte kovový úchyt a pomocí 2 šroubů M1,6 2,5 přichyťte panel displeje. 4 Odpojte kabel baterie od konektoru na základní desce. 5 Umístěte kovový držák a utáhněte šroub M1,6 2,5, jímž je konektor přichycen k základní desce. 6 Vložte panel displeje do tabletu a zatlačte na rohy, dokud nezacvaknou na místo. POZNÁMKA: Úchyty na okrajích panelu displeje musí být zarovnané s držáky úchytů na tabletu. Zatlačením na okraje panelu displeje zajistěte panel na místo (musí zaklapnout). 7 Zašroubujte 4 šrouby M2 4, kterými je tablet přichycen k panelu displeje. 8 Vložte kartu microsim a kartu microsd. 9 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Demontáž a instalace součástí 23

24 Baterie Bezpečnostní opatření týkající se lithium-iontové baterie UPOZORNĚNÍ: Při manipulaci s lithium-iontovými bateriemi postupujte opatrně. Před vyjmutím ze systému baterii co nejvíce vybijte. Stačí ze systému odpojit síťový adaptér a nechat baterii vybít. Nerozbíjejte, neupouštějte, nedeformujte ani neprobíjejte baterii cizími objekty. Nevystavujte baterii vysokým teplotám a nerozebírejte bateriové sady a články. Nevyvíjejte tlak na povrch baterie. Neohýbejte baterii. Nepoužívejte k vypáčení nebo vytažení baterie žádné nástroje. Pokud se baterie zasekne v zařízení následkem vyboulení, nepokoušejte se ji uvolnit; propíchnutí, ohnutí nebo rozbití lithium-iontové baterie může být nebezpečné. V takovém případě by měl být vyměněn celý systém. Asistenci a další pokyny získáte zde: Vždy objednávejte originální baterie na stránkách nebo od autorizovaných partnerů a prodejců Dell. Vyjmutí baterie 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b 3 Vyjmutí baterie: karta microsim a karta microsd panel displeje. a Odstraňte 4 šrouby M2 3 připevňující baterii k tabletu [1]. b Zvedněte baterii z tabletu [2]. 24 Demontáž a instalace součástí

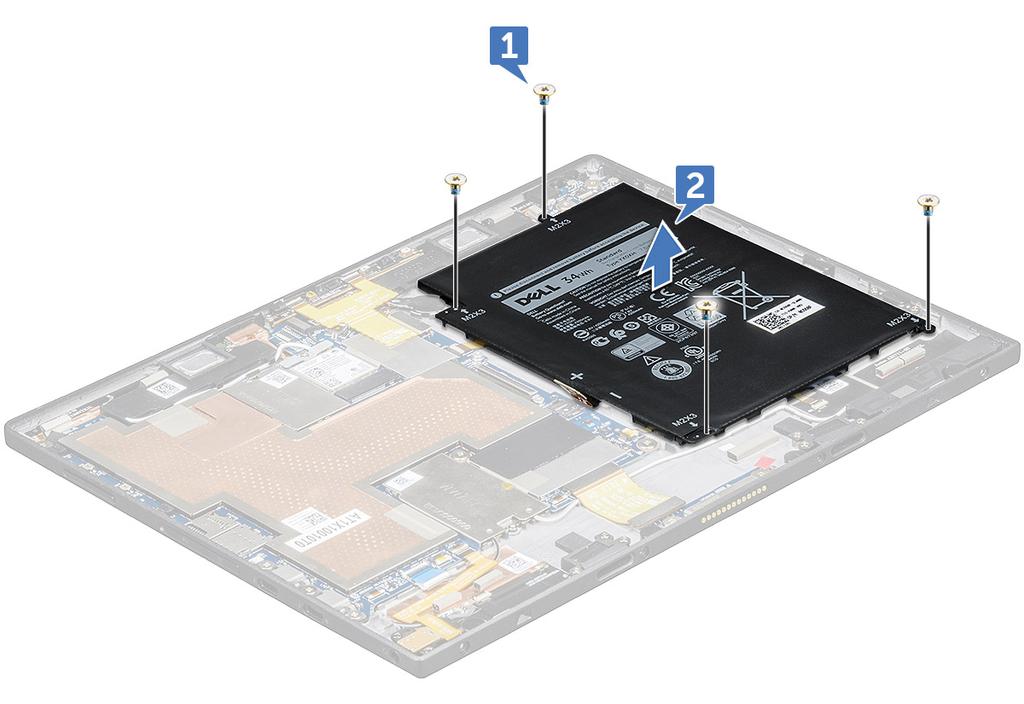

25 POZNÁMKA: Po odpojení kabelu baterie dejte pozor, ať nepoškodíte konektor pro baterii na základní desce. Kolíky konektoru pro baterii jsou velmi křehké, dejte pozor, ať je neohnete. POZNÁMKA: U závadných základních desek musí technici vždy na konektor pro baterii nasadit kryt, než desku zabalí k odeslání. Vložení baterie 1 Vložte baterii do slotu v tabletu. 2 Našroubujte 4 šrouby M2 3, jimiž je baterie připevněna k tabletu. 3 Odpojte kabel baterie od konektoru na základní desce. 4 Namontujte následující součásti: a panel displeje. b karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Deska tlačítka napájení Demontáž desky tlačítka napájení 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. c baterie 3 Postup vyjmutí desky tlačítka napájení: Demontáž a instalace součástí 25

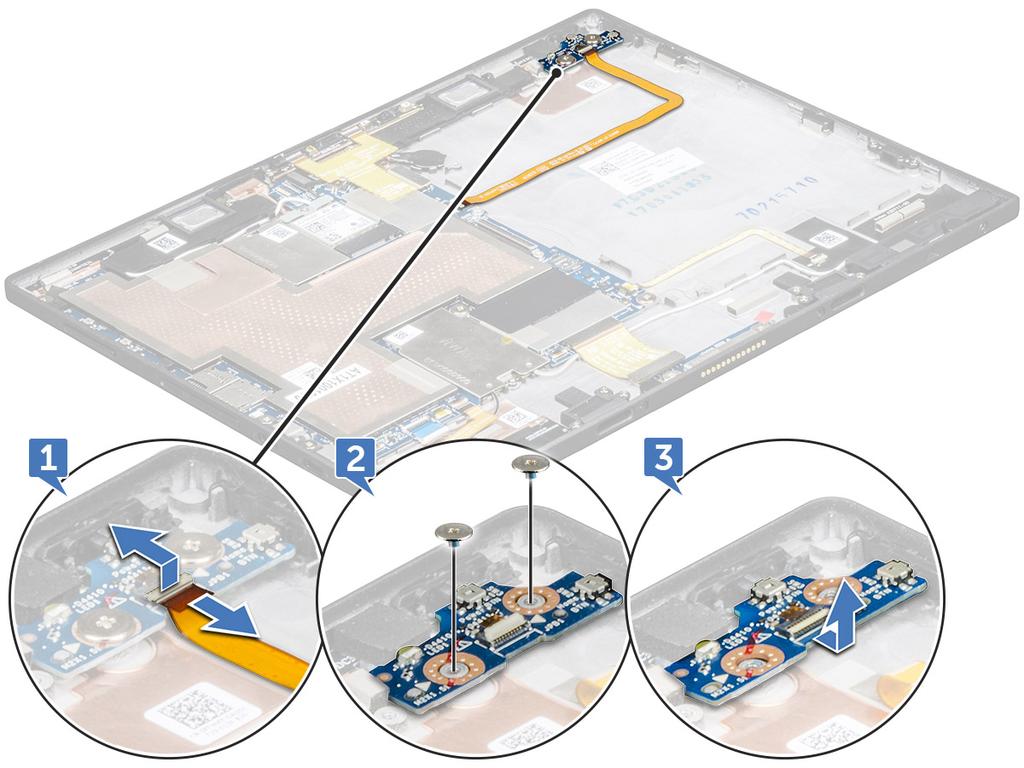

26 a Zvedněte západku a odpojte kabel tlačítka napájení od tabletu [1]. b Vyšroubujte 2 šrouby M2 1,5 připevňující panel tlačítka napájení k tabletu [2]. c Vysuňte a vyjměte panel tlačítka napájení z tabletu [3]. Vložení desky tlačítka napájení 1 Vložte desku napájecího tlačítka do slotu v tabletu. 2 Našroubujte 2 šrouby M2x1,5, jimiž je deska napájecího tlačítka připevněna k tabletu. 3 Připojte kabel desky tlačítka napájení a zavřete západku v tabletu. 4 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. karta WLAN Demontáž karty WLAN 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. c baterie 26 Demontáž a instalace součástí

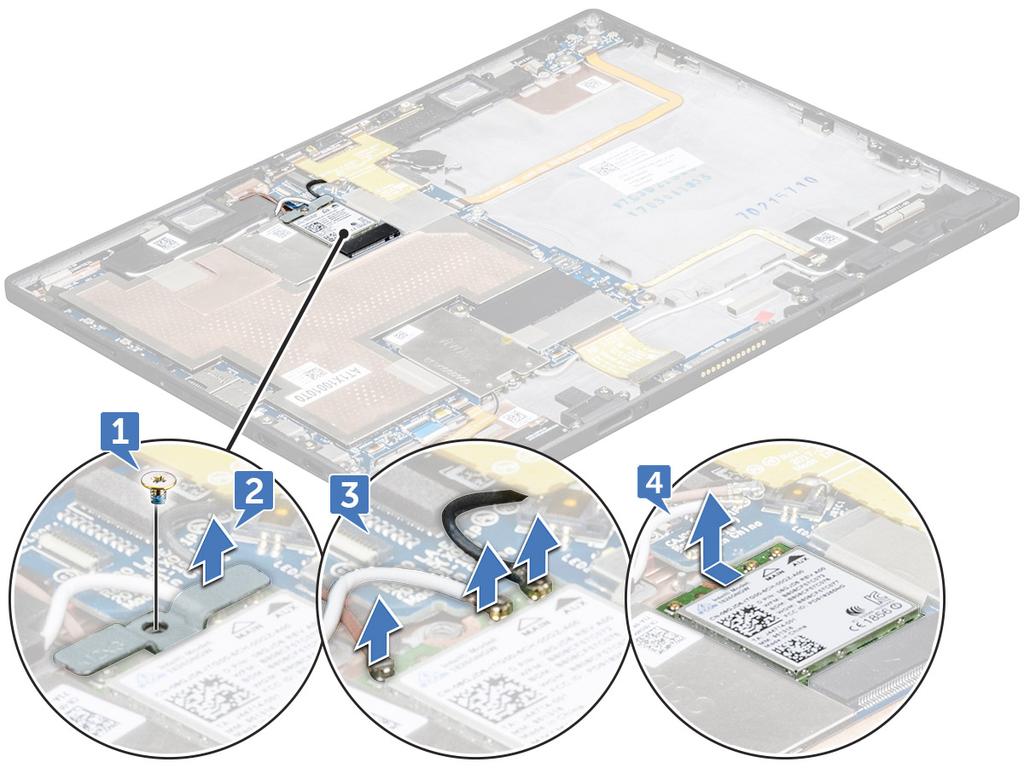

27 3 Postup demontáže karty WLAN: a Odšroubujte šroubek M2 2,0, kterým je připevněn držák WLAN [1]. b Vyjměte držák WLAN ze základní desky [2]. c Odpojte anténní kabely od karty WLAN [3]. d Vysuňte a zvedněte kartu WLAN z konektoru na základní desce [4]. Montáž karty sítě WLAN 1 Vložte kartu WLAN do konektoru na základní desce. 2 Připojte kabely antény ke kartě WLAN. 3 Umístěte držák WLAN na kartu WLAN. 4 Upevněte držák WLAN utažením šroubu M2x2,0. 5 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 6 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Disk SSD PCIe Demontáž modulu SSD 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: Demontáž a instalace součástí 27

28 a b c karta microsim a karta microsd panel displeje. baterie 3 Postup demontáže modulu SSD: a Odšroubujte šroubek M2 2,0, kterým je připevněn kryt SSD [1]. b Zvedněte kryt SSD z tabletu [2]. c Vysuňte a vyjměte modul SSD ze slotu v tabletu [3]. Montáž modulu karty SSD 1 Vložte modul SSD do konektoru na základní desce. 2 Nasaďte kryt SSD na modul SSD. 3 Upevněte kryt SSD pomocí šroubu M2x2,0. POZNÁMKA: Kryt pečlivě zarovnejte, jinak se může zlomit. 4 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. 28 Demontáž a instalace součástí

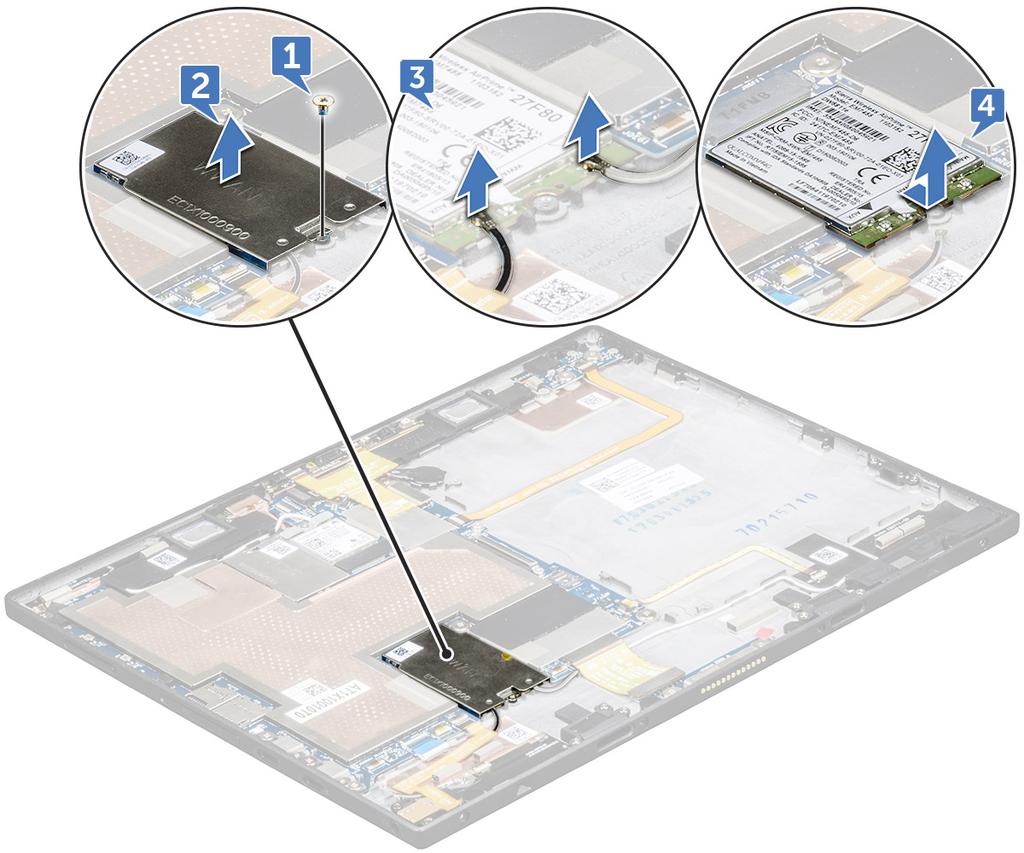

29 karta WWAN Demontáž karty WWAN 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b c karta microsim a karta microsd panel displeje. baterie 3 Postup demontáže karty WWAN: a Odšroubujte šroubek M2 2,0, kterým je připevněn držák karty sítě WWAN [1]. b Vyjměte držák karty sítě WWAN z tabletu [2]. c Odpojte anténní kabely od karty WWAN [3]. d Vysuňte a zvedněte kartu sítě WWAN z konektoru na základní desce [4]. Montáž karty WWAN 1 Vložte kartu WWAN do konektoru na základní desce. 2 Připojte kabely antény ke kartě WWAN. 3 Umístěte držák WWAN na kartu WWAN. Demontáž a instalace součástí 29

30 4 Upevněte držák WWAN utažením šroubu M2x2,0. 5 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 6 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Zvuková karta Demontáž zvukové karty 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. c baterie 3 Demontáž zvukové karty: a Zvedněte západku a odpojte konektor zvukové karty [1]. b Odlepte kabel zvukové karty od tabletu [2]. c Odšroubujte 2 šrouby M2 3 připevňující zvukové karty k základní desce [3]. d Vyjměte zvukovou kartu ze základní desky [4]. 30 Demontáž a instalace součástí

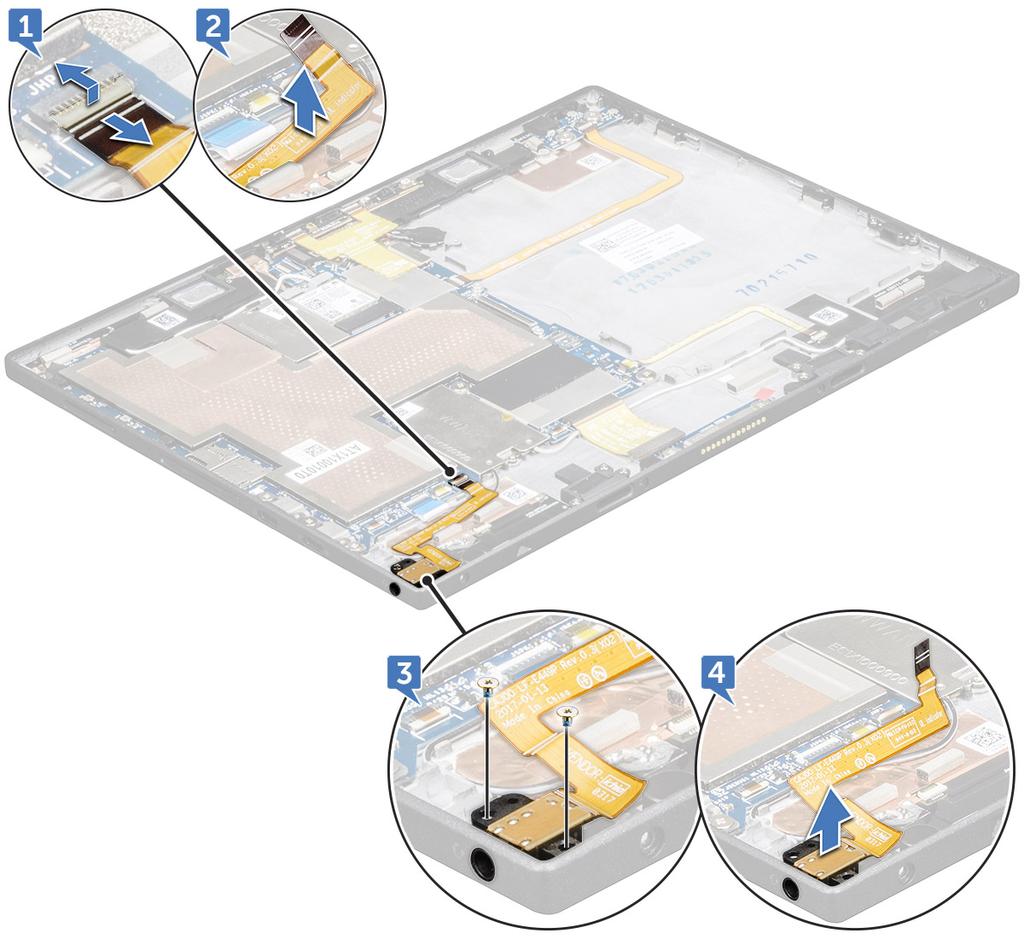

31 Montáž zvukové karty 1 Vložte a zasuňte zvukovou kartu do konektoru na základní desce. 2 Zašroubujte 2 šrouby M2 3, kterými je zvuková karta připevněna k základní desce. 3 Uvolněte západku a připojte kabel zvukové karty ke konektoru. 4 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Čelní kamera Vyjmutí čelní kamery 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b c karta microsim a karta microsd panel displeje. baterie 3 Demontáž čelní kamery: a Zvedněte západku a odpojte konektor kamery [1]. b Odšroubujte 2 šrouby M1,6 2,5, kterými je kamera připevněna k základní desce [2]. c Vyjměte čelní kameru z tabletu [3]. Demontáž a instalace součástí 31

32 Instalace čelní kamery 1 Vložte modul kamery do příslušného slotu v tabletu. 2 Zašroubujte 2 šrouby M1,6 2,5, kterými je přichycen modul čelní kamery. 3 Připojte kabel čelní kamery ke konektoru čelní kamery a k základní desce. 4 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Zadní kamera Vyjmutí zadní kamery 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: 32 Demontáž a instalace součástí

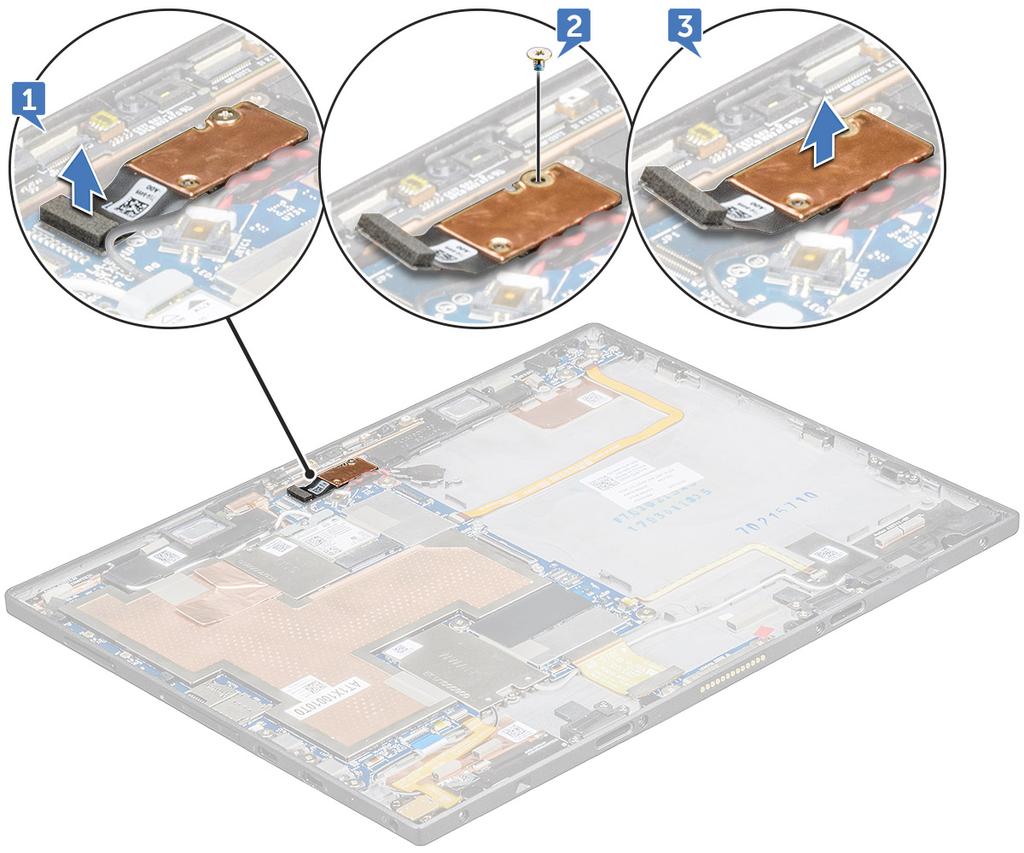

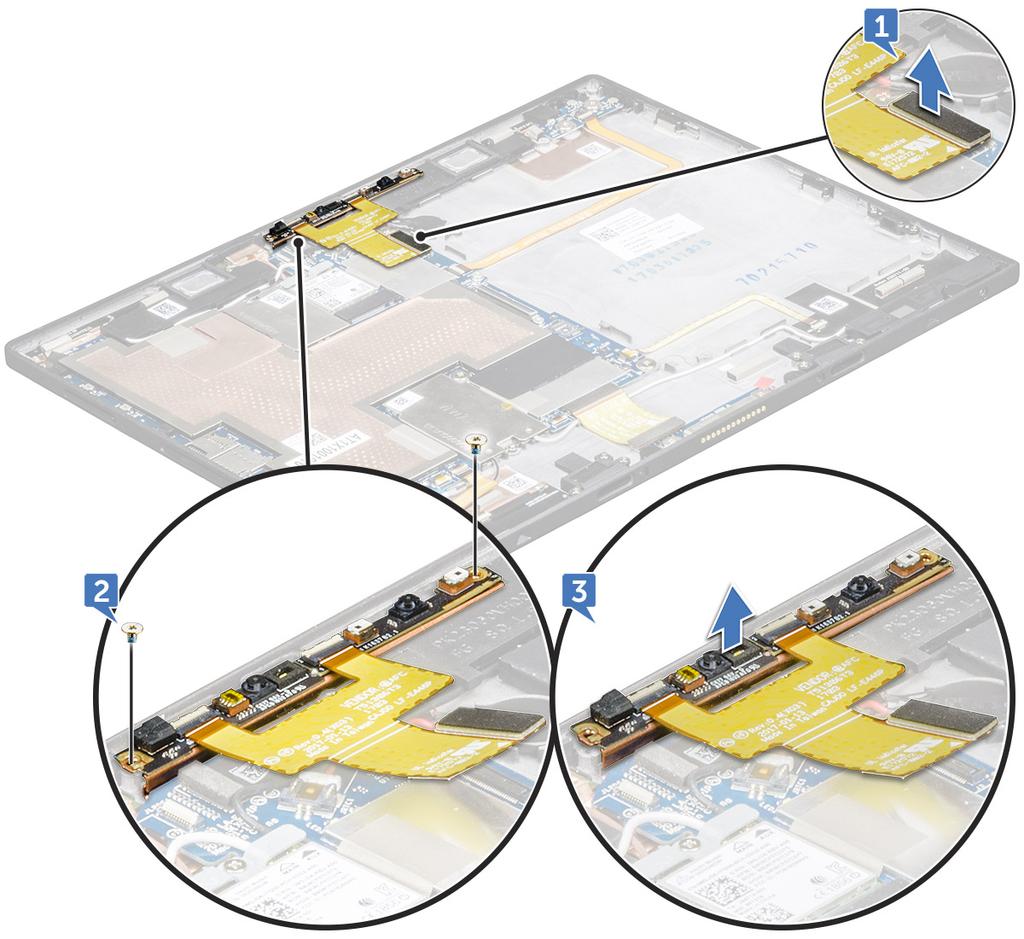

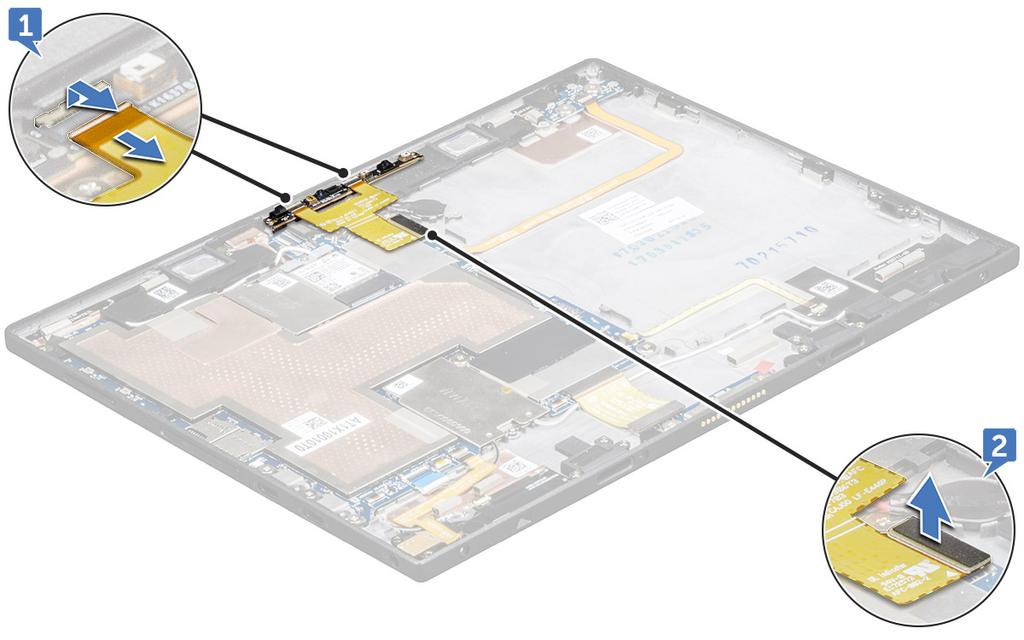

33 a b c karta microsim a karta microsd panel displeje. baterie 3 Odpojení kabelu čelní kamery: a Zvedněte západku a odpojte kabel čelní kamery [1]. b Vyjměte kabel čelní kamery ze základní desky [2]. 4 Vyjmutí zadní kamery: a Odpojte kabel zadní kamery od základní desky [1]. b Odšroubujte šroub M1,6 2,5, kterým je připevněn modul zadní kamery [2]. c Zvedněte modul kamery z tabletu [3]. Demontáž a instalace součástí 33

34 Instalace zadní kamery 1 Vložte modul zadní kamery do příslušného slotu v tabletu. 2 Zašroubujte šroub M1,6x2,5, kterým je přichycen modul zadní kamery. 3 Připojte kabel zadní kamery k základní desce. 4 Připojte kabel čelní kamery k základní desce. 5 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 6 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Knoflíková baterie Demontáž knoflíkové baterie 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. 34 Demontáž a instalace součástí

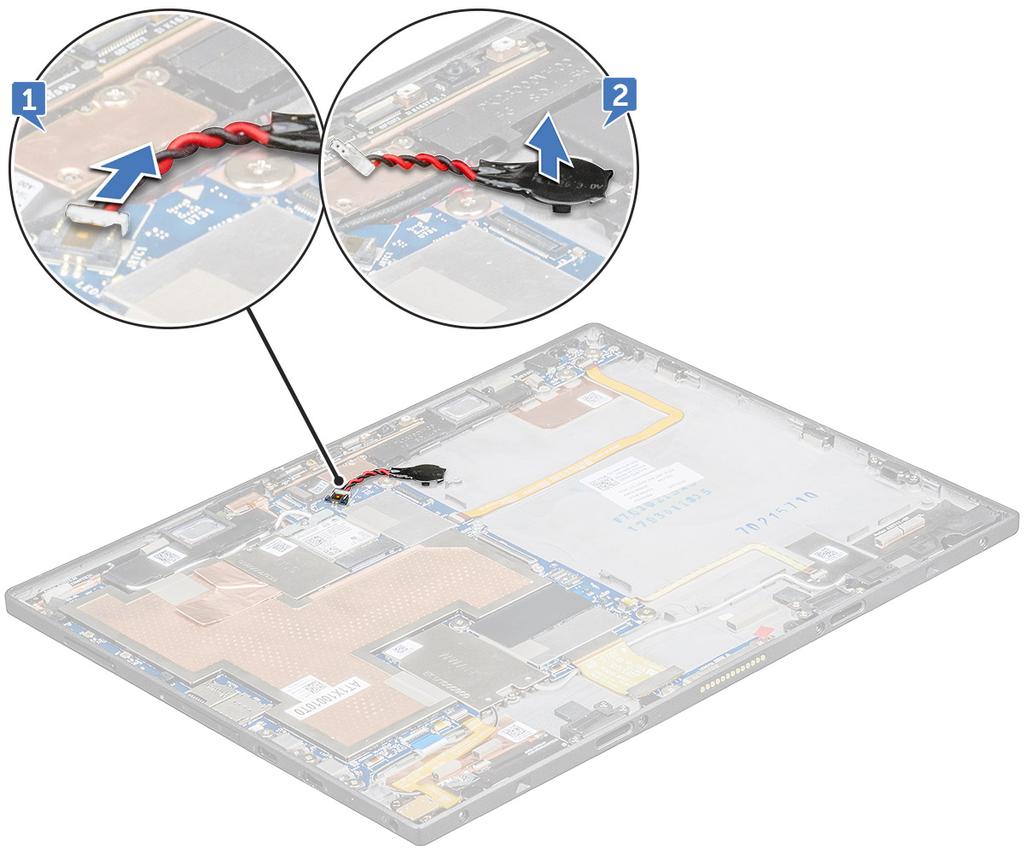

35 c d baterie čelní kamera 3 Postup vyjmutí knoflíkové baterie: a Odpojte kabel knoflíkové baterie od konektoru na základní desce [1]. b Zatlačte na knoflíkovou baterii, aby se uvolnila z lepidla, a vyjměte ji ze základní desky [2]. Montáž knoflíkové baterie 1 Vložte knoflíkovou baterii do slotu na základní desce. 2 Připojte kabel knoflíkové baterie do konektoru na základní desce. 3 Namontujte následující součásti: a čelní kamera b baterie c panel displeje. d karta microsim a karta microsd 4 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Demontáž a instalace součástí 35

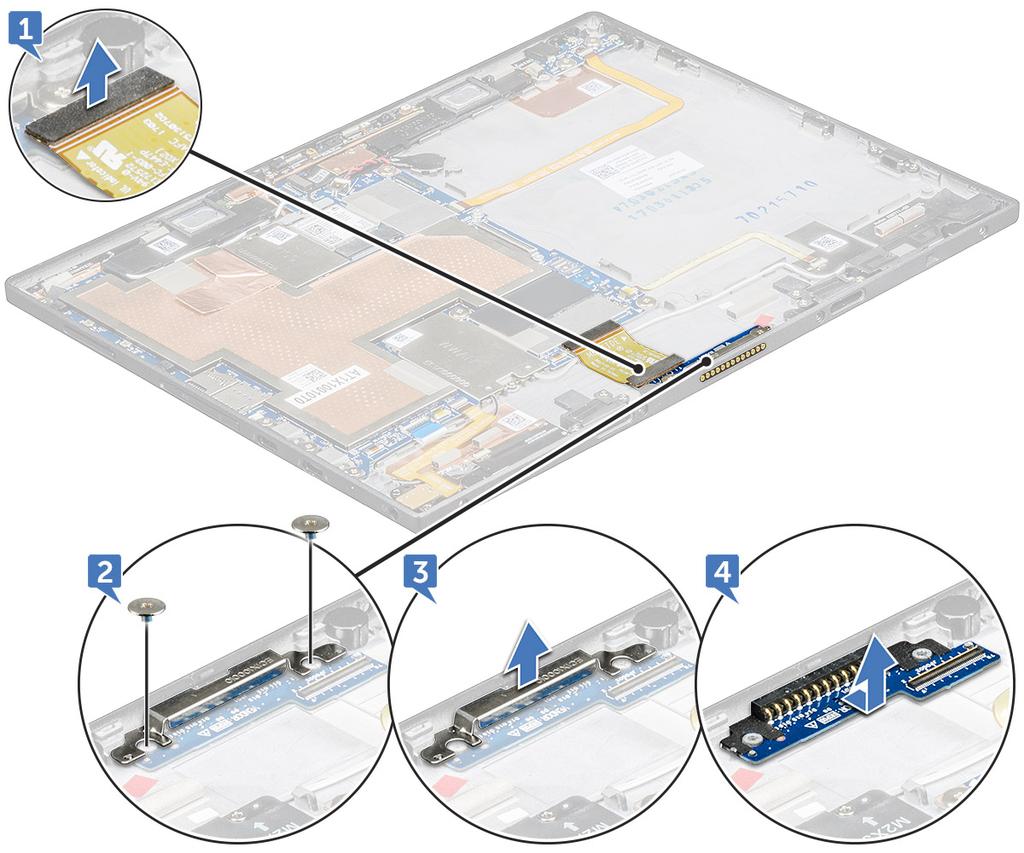

36 Dokovací rozhraní Vyjmutí dokovacího rozhraní 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b c karta microsim a karta microsd panel displeje. baterie 3 Postup uvolnění dokovacího rozhraní: a Odpojte kabel dokovacího rozhraní od základní desky [1]. b Odšroubujte 2 šrouby M1,6 4, jimiž je držák dokovacího rozhraní připevněn k dokovacímu rozhraní [2]. c Vyjměte držák dokovacího rozhraní [3]. d Vyjměte dokovací rozhraní z tabletu [4]. Montáž dokovacího rozhraní 1 Vložte dokovací rozhraní do slotu v tabletu. 2 Umístěte držák dokovacího rozhraní na dokovací rozhraní. 36 Demontáž a instalace součástí

37 3 Našroubujte 2 šrouby M1,6 4, jimiž je dokovací rozhraní připevněno k tabletu. 4 Připojte kabel dokovacího rozhraní ke konektoru na základní desce. 5 Namontujte následující součásti: a b c baterie panel displeje. karta microsim a karta microsd 6 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Držák kabelu Thunderbolt přes USB typu C Demontáž držáku Thunderbolt přes typ C 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b c karta microsim a karta microsd panel displeje. baterie 3 Demontáž držáku Thunderbolt přes typ C: a Vyšroubujte 3 šrouby M2 2,0, jimiž je držák Thunderbolt přes typ C přichycen k tabletu [1]. b Vysuňte a zvedněte držák Thunderbolt přes typ C z tabletu [2]. Demontáž a instalace součástí 37

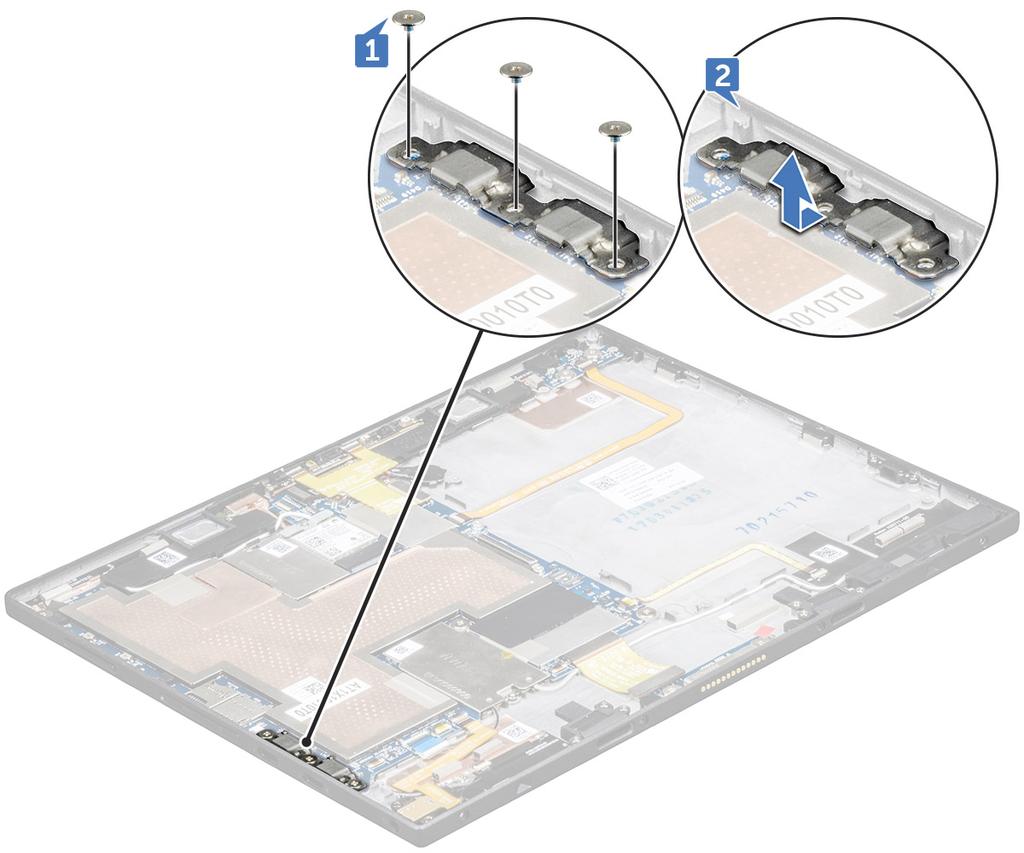

38 Montáž držáku Thunderbolt přes USB typu C 1 Vložte držák Thunderbolt přes USB typu C do slotu v tabletu. 2 Zašroubujte 3 šrouby M2x2,0, jimiž je držák Thunderbolt přes USB typu C přichycen k tabletu. 3 Namontujte následující součásti: a baterie b panel displeje. c karta microsim a karta microsd 4 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Základní deska Demontáž základní desky POZNÁMKA: Chladič není samostatnou servisní součástí, ale je začleněn do základní desky. Nevyjímejte chladič ze základní desky. 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a b c d e f g h i j karta microsim a karta microsd panel displeje. baterie Karta WLAN karta SSD karta WWAN Přední fotoaparát Zadní fotoaparát knoflíková baterie držák kabelu thunderbolt přes USB typu C 3 Od základní desky odpojte následující kabely: a kabel tlačítka napájení [1] b kabel panelu USH [2] c kabel zvukové karty [3] d kabel dokovací desky [4] e kabel panelu USH [5] 38 Demontáž a instalace součástí

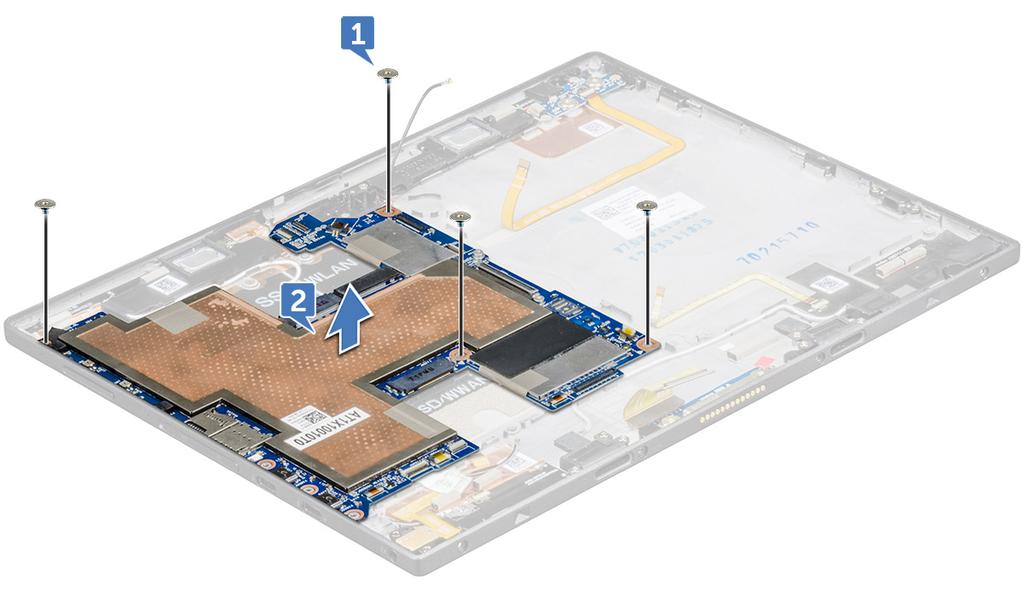

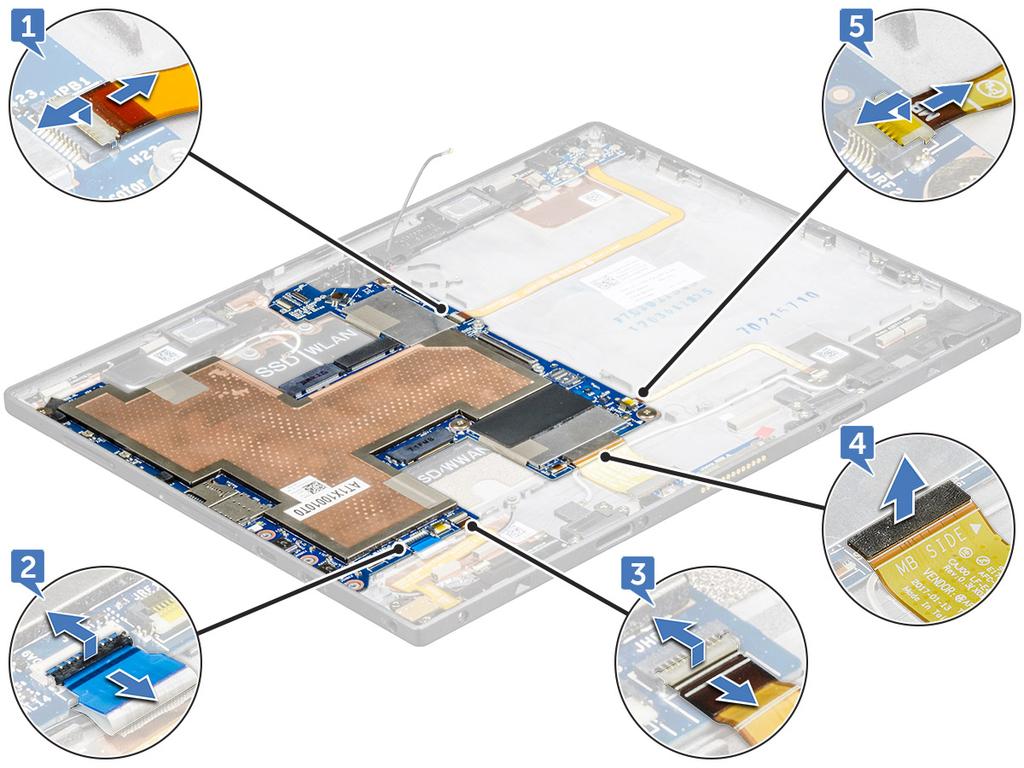

39 4 Postup demontáže základní desky: a Odstraňte 4 šrouby M1,6 1,5 připevňující základní desku k tabletu [1]. POZNÁMKA: Nezapomeňte odstranit měděné stínění a lepicí pásku pod sloty WWAN a WLAN a na základní desce. b Vyjměte základní desku z tabletu [2]. Demontáž a instalace součástí 39

40 Montáž základní desky 1 Zarovnejte základní desku s otvory pro šrouby na tabletu. 2 Našroubujte 4 šrouby M1,6x1,5, jimiž je základní deska připevněna k tabletu. 3 Připojte kabel USH, dokovací kabel, audio kabel a kabel vypínače ke konektorům na základní desce. 4 Namontujte následující součásti: a držák kabelu thunderbolt přes USB typu C b knoflíková baterie c Zadní fotoaparát d Přední fotoaparát e karta WWAN f karta SSD g Karta WLAN h baterie i panel displeje. j karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Reproduktor Demontáž reproduktoru 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. c baterie d Karta WLAN e karta SSD f karta WWAN g Přední fotoaparát h Zadní fotoaparát i knoflíková baterie j držák kabelu thunderbolt přes USB typu C k základní deska 3 Uvolněte kabel WLAN z úchytu reproduktoru [1, 2, 3]. 40 Demontáž a instalace součástí

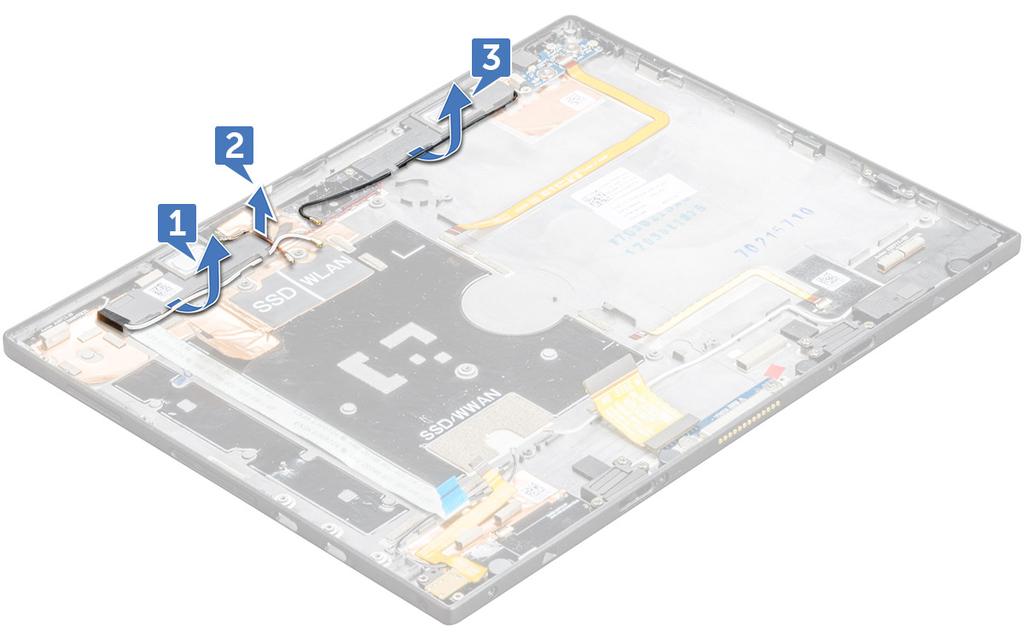

41 4 Vyjmutí reproduktoru: a Odlepte přilnavý kabel reproduktoru od tabletu [1]. b Zvedněte reproduktor z tabletu [2]. Montáž reproduktoru 1 Zarovnejte reproduktor s držáky na tabletu. 2 Přichyťte lepicí pásku reproduktoru k tabletu. Demontáž a instalace součástí 41

42 3 Protáhněte kabel WLAN ochrannými svorkami na tabletu. 4 Namontujte následující součásti: a základní deska b držák kabelu thunderbolt přes USB typu C c knoflíková baterie d Zadní fotoaparát e Přední fotoaparát f karta WWAN g karta SSD h Karta WLAN i baterie j panel displeje. k karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Zadní kryt Montáž zadního krytu 1 Postupujte podle pokynů v části Před manipulací uvnitř tabletu. 2 Demontujte následující součásti: a karta microsim a karta microsd b panel displeje. c baterie d desku tlačítka napájení e Karta WLAN f karta SSD g karta WWAN h port zvuku i Přední fotoaparát j Zadní fotoaparát k knoflíková baterie l Dokovací rozhraní m držák kabelu thunderbolt přes USB typu C n základní deska 3 Součást, která vám zbyla, je zadní kryt. 42 Demontáž a instalace součástí

43 4 Nainstalujte následující komponent: a základní deska b držák kabelu thunderbolt přes USB typu C c dokovací deska d knoflíková baterie e Zadní fotoaparát f Přední fotoaparát g port zvuku h karta WWAN i karta SSD j Karta WLAN k desku tlačítka napájení l baterie m panel displeje. n karta microsim a karta microsd 5 Postupujte podle pokynů v části Po manipulaci uvnitř tabletu. Demontáž a instalace součástí 43

44 4 Technologie a součásti Tato kapitola popisuje technologii a součásti dostupné v systému. Témata: Napájecí adaptér Procesory Čipová sada Funkce paměti Možnosti zobrazení Funkce kamery Varianty pevných disků Ovladače Port Thunderbolt přes USB typu C Pero Dell Active Bezdrátová nabíjecí podložka Napájecí adaptér Tento systém se dodává s 45W napájecím adaptérem s konektorem typu C. VAROVÁNÍ: Při odpojování napájecího adaptéru od tabletu uchopte konektor, nikoli kabel, a zatáhněte pevně, ale opatrně, aby nedošlo k poškození kabelu. VAROVÁNÍ: Napájecí adaptér je kompatibilní s elektrickými zásuvkami na celém světě. konektory napájení a rozpojovací kabely se však mohou v každé zemi lišit. Použití nekompatibilního kabelu nebo nesprávné zapojení kabelu do rozdvojky nebo elektrické zásuvky může způsobit požár nebo poškodit zařízení. Procesory Kaby Lake 7. generace procesorů Intel Core Řada procesorů Intel Core 7. generace (Kaby Lake) je nástupcem 6. generace procesorů (Skylake). Její hlavní funkce zahrnují: 14nm technologii výrobního procesu společnosti Intel, Intel Turbo Boost Technology, technologii Intel Hyper-Threading, integrované vizuální funkce Intel, grafiku Intel výjimečná videa, možnost úpravy nejmenších detailů videa, funkci Intel Quick Sync Video vynikající možnosti videokonference, rychlé úpravy a tvorbu videa, funkci Intel Clear Video HD vylepšení kvality zobrazení a barevné věrnosti pro přehrávání videa ve vysokém rozlišení a ohromující prohlížení webu, integrovaný paměťový řadič, Intel Smart Cache, 44 Technologie a součásti

45 volitelnou technologii Intel vpro (na modelech i5/i7) s technologií Active Management Technology 11.6, Intel Rapid Storage Technology. POZNÁMKA: Systémy Windows 7 a 8 nejsou počítači s procesory 7. generace podporovány. Čipová sada Čipová sada je integrována v procesoru. Funkce paměti Počítač 2 v 1 Latitude 7285 podporuje tyto konfigurace pamětí: LPDDR3, 8 GB, MHz LPDDR3, 16 GB, MHz Možnosti zobrazení Tento tablet se dodává s 12,3" dotykovým displejem s rozlišením , se sklem Corning Gorilla Glass, antireflexní vrstvou a ochranou proti vzniku šmouh. Funkce kamery Tento systém je dodáván s 5Mpx čelní kamerou a 8Mpx zadní kamerou. Aktivace kamery Chcete-li aktivovat kameru, otevřete aplikaci, která ji využívá. Jestliže například klepnete na aplikaci Skype dodávanou se zařízením 2 v 1, kamera se zapne. Podobně, pokud konverzujete na internetu a aplikace si vyžádá přístup k webové kameře, webová kamera se zapne. Varianty pevných disků Tento systém podporuje disk SSD M.2 SATA, disk SSD M.2 PCIe NVMe a disk SED M.2 PCIe NVMe. Ovladače Tato část obsahuje ovladače pro komponenty dodávané s vaším tabletem. Technologie a součásti 45

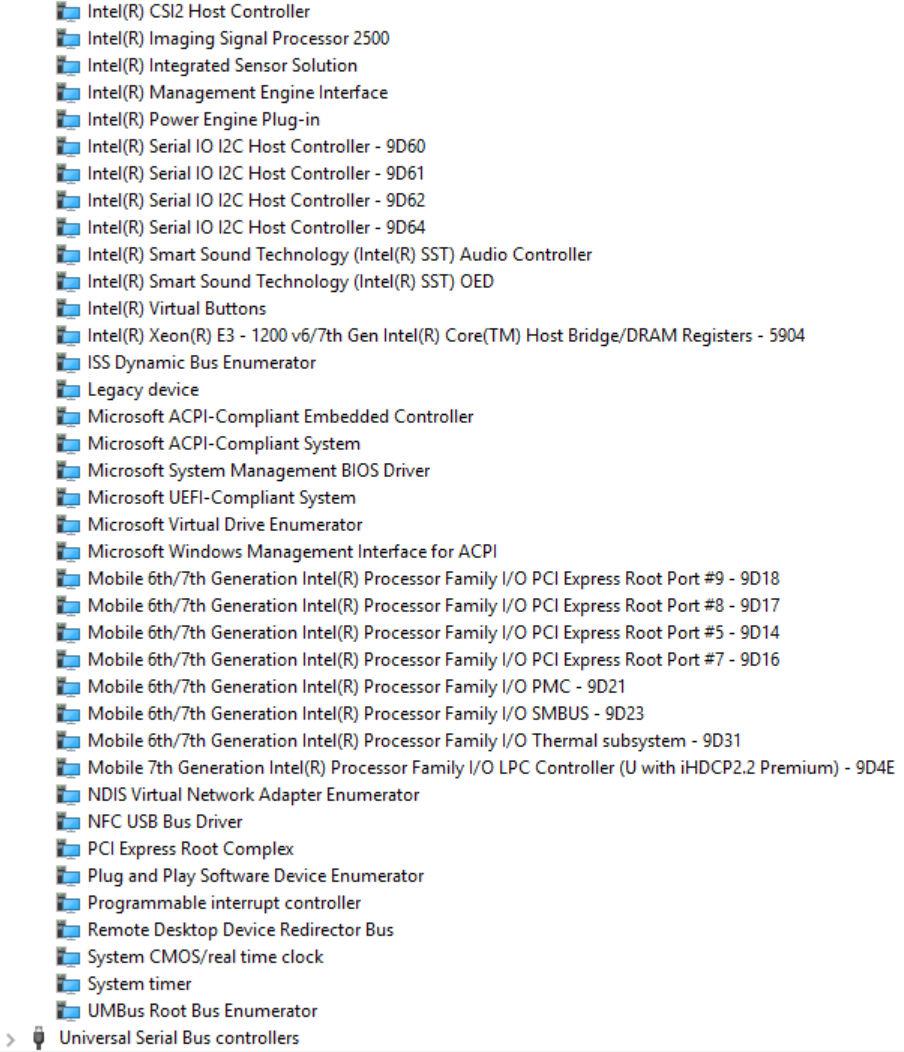

46 Systémové ovladače Obrázek 1. Systémové ovladače 46 Technologie a součásti

47 Ovladač disku Obrázek 2. Ovladač disku Technologie a součásti 47

48 Ovladače řadičů zvuku, videa a her Obrázek 3. Řadiče zvuku, videa a her 48 Technologie a součásti

49 Ovladače řadičů paměťového zařízení Obrázek 4. Řadiče paměťového zařízení Technologie a součásti 49

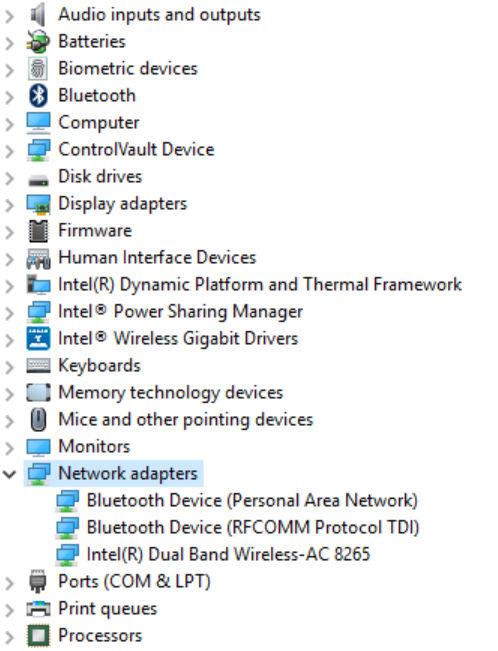

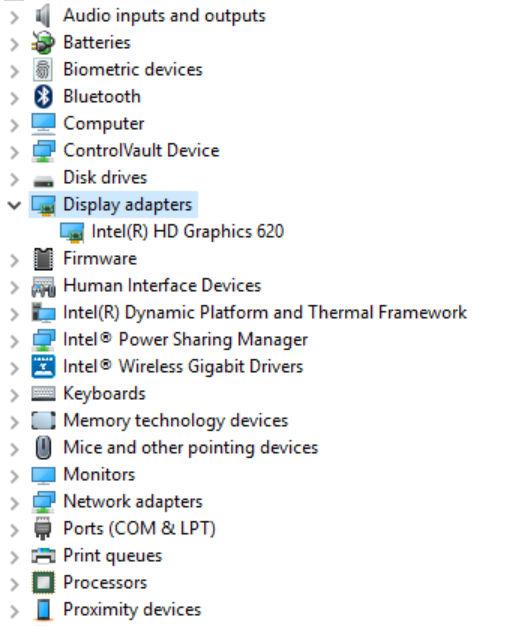

50 Síťové ovladače Obrázek 5. Síťové ovladače Grafické ovladače Obrázek 6. Grafické ovladače 50 Technologie a součásti

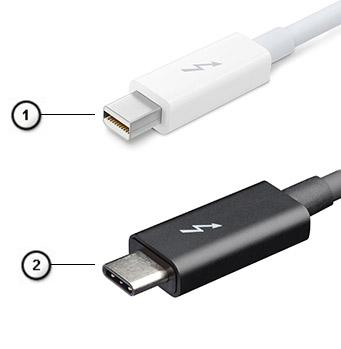

51 Port Thunderbolt přes USB typu C Thunderbolt je hardwarové rozhraní, které kombinuje data, video, zvuk a napájení do jednoho spojení. Thunderbolt kombinuje technologie PCI Express (PCIe) a DisplayPort (DP) do jednoho sériového signálu a dále poskytuje stejnosměrné napájení, to vše v jediném kabelu. Rozhraní Thunderbolt 1 a Thunderbolt 2 používají stejný konektor [1] jako minidp (DisplayPort) pro připojení k perifériím, zatímco rozhraní Thunderbolt 3 používá konektor USB typu C [2]. Obrázek 7. Rozhraní Thunderbolt 1 a Thunderbolt 3 1 Rozhraní Thunderbolt 1 a Thunderbolt 2 (pomocí konektoru minidp) 2 Rozhraní Thunderbolt 3 (pomocí konektoru USB typu C) Port Thunderbolt 3 přes USB typu C Thunderbolt 3 přináší technologii Thunderbolt do konektoru USB typu C při rychlostech až 40 Gb/s a vytváří jeden kompaktní port, který zvládne vše nejrychlejší a nejuniverzálnější propojení do libovolného doku resp. zobrazovacího nebo datového zařízení, jako je externí pevný disk. Thunderbolt 3 používá konektor/port USB typu C k propojení s podporovanými perifériemi. 1 Thunderbolt 3 používá konektor a kabely USB typu C kompaktní a směrově neutrální. 2 Thunderbolt 3 podporuje rychlost až 40 Gb/s. 3 DisplayPort 1.2 kompatibilní s existujícími monitory, zařízeními a kabely DisplayPort 4 Přívod energie přes USB až 130 W na podporovaných počítačích Klíčové vlastnosti připojení Thunderbolt 3 přes USB typu C 1 Thunderbolt, USB, DisplayPort a napájení v USB typu C pomocí jediného kabelu (vlastnosti se u různých produktů liší) 2 Konektor a kabely USB typu C, jež jsou kompaktní a směrově neutrální 3 Podporuje sítě Thunderbolt (*odlišné pro různé produkty). 4 Podporuje displeje až s rozlišením až 4K. 5 Až 40 Gb/s POZNÁMKA: Přenosová rychlost dat se může u různých zařízení lišit. Technologie a součásti 51

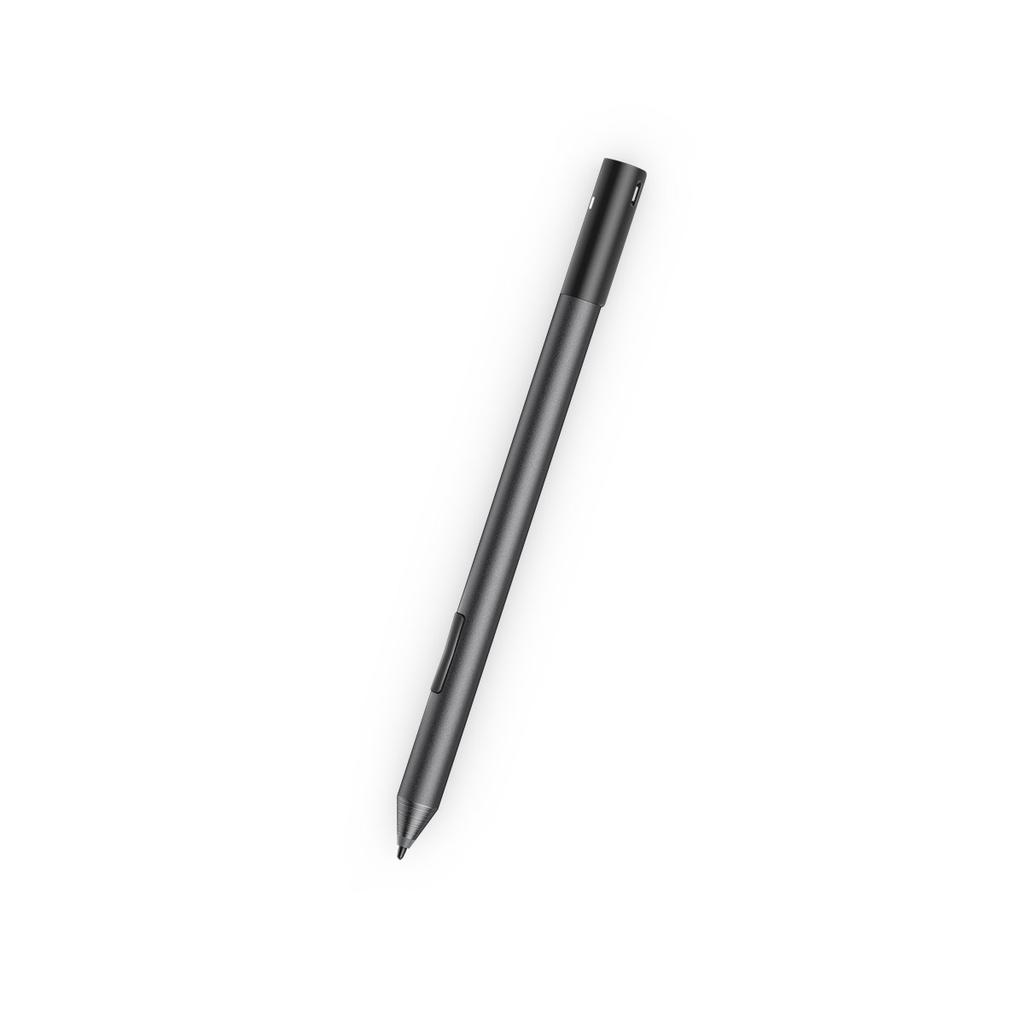

52 Ikony Thunderbolt Tabulka 16. Varianty ikon Thunderbolt Protokol USB typu A USB typu C Poznámky Thunderbolt Nelze použít mdp nebo USB typu C Pero Dell Active Přirozený pocit psaní na papíře Nejlepší přesnost v celém odvětví, vyrobeno s technologií Wacom feel IT Aktivní stylus s přejížděním a tlakově citlivou špičkou (2 048 úrovní tlaku) Magnetický úchyt s vestavěným magnetem pro vyšší přídržnou sílu Funkce Odebrané pero a přídavná funkce Tethering 52 Technologie a součásti

53 2 nastavitelná* kulatá tlačítka a horní tlačítko Rychlé spuštění a psaní poznámek na zamknuté obrazovce (vyžaduje spárování přes Bluetooth) Kontrolka LED indikující stav spárování přes Bluetooth Životnost baterie 12 měsíců**, pro baterii AAAA **Pro provoz 3 hodiny denně, 5 dní v týdnu. Bezdrátová nabíjecí podložka Bezdrátová nabíjecí podložka rezonančního typu PM30W17 s certifikací AirFuel. Nabízí jednoduché a pohodlné nabíjení notebooků. Nabíjejte svůj notebook pohodlně, pouhým položením na podložku, aniž by bylo nutné zapojovat napájecí kabely. Kompatibilní s vybranými notebooky Dell. Vhodné pro produkty kategorie 5 s certifikací AirFuel. Výrobky značky Dell mají roční omezenou záruku na hardware. UPOZORNĚNÍ: Nevkládejte žádné předměty mezi klávesnici a bezdrátovou podložku nebo mezi bezdrátovou podložku a stůl. Konkrétně se vyhýbejte diskům CD/DVD, kartám a zařízením RFID, kreditním kartám a jiným tenkým kovovým předmětům. Tato zařízení se mohou poškodit, vložíte-li je do výše uvedených míst. Technologie a součásti 53

54 5 Nastavení systému Konfigurace systému umožňuje spravovat hardware tabletustolního počítačenotebooku a stanovit možnosti úrovně systému BIOS. V nastavení konfigurace systému můžete: Měnit nastavení NVRAM po přidání nebo odebrání hardwaru Prohlížet konfiguraci hardwaru počítače Povolit nebo zakázat integrovaná zařízení Měnit mezní limity výkonu a napájení Spravovat zabezpečení počítače Témata: Vstup do nastavení systému BIOS bez použití klávesnice Přístup do nastavení systému (BIOS) Přístup k nástroji epsa Možnosti nástroje System setup (Nastavení systému) Aktualizace systému BIOS Systémové heslo a heslo pro nastavení Vstup do nastavení systému BIOS bez použití klávesnice 1 Stisknutím tlačítka napájení zapněte tablet. 2 Stiskněte a podržte tlačítko pro zesílení hlasitosti, dokud se na obrazovce nezobrazí logo Dell. 3 Když se zobrazí nabídka výběru spouštění F12, vyberte možnost Nastavení systému BIOS pomocí tlačítka pro zvýšení hlasitosti. 4 Stisknutím tlačítka pro snížení hlasitosti spusťte program nastavení systému BIOS. Přístup do nastavení systému (BIOS) Bez klávesnice: 1 Zapněte tablet Latitude. 2 Během spouštění (když se objeví logo Dell) stiskněte a přidržte tlačítko Snížení hlasitosti, dokud se neobjeví obrazovka systému BIOS (nastavení systému). S klávesnicí: 1 Zapněte tablet Latitude. 2 Během spouštění (když se objeví logo Dell) stiskněte klávesu <F2>, dokud se neobjeví obrazovka systému BIOS (nastavení systému). 54 Nastavení systému

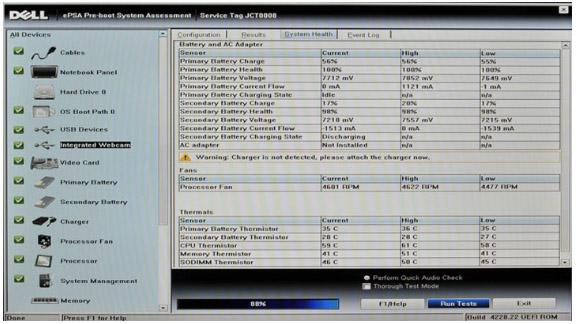

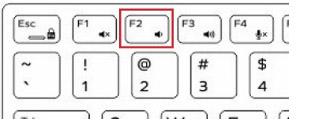

55 Přístup k nástroji epsa Nástroj epsa v tabletu Latitude 7285 lze používat bez klávesnice i s klávesnicí. Při navigaci postupujte následujícím způsobem: Bez klávesnice: 1 Zapněte tablet Latitude. 2 Během spouštění (když se objeví logo Dell) stiskněte a přidržte tlačítko Zvýšení hlasitosti, dokud se neobjeví spouštěcí nabídka. Obrázek 8. Tlačítko hlasitosti 3 Přejděte do Diagnostiky pomocí tlačítka Zvýšení hlasitosti a vyberte vhodnou možnost pomocí tlačítka Snížení hlasitosti. 4 Systém se rozběhne a automaticky spustí nástroj epsa. Obrázek 9. Obrazovka nástroje epsa S klávesnicí: 1 Zapněte tablet Latitude. 2 Během spouštění (když se objeví logo Dell) stiskněte opakovaně klávesu <F2>, dokud se neobjeví spouštěcí nabídka. 3 Pomocí šipek přejděte do Diagnostiky a stisknutím klávesy <Enter> vyberte vhodnou možnost. 4 Systém se rozběhne a automaticky spustí nástroj epsa. Možnosti nástroje System setup (Nastavení systému) POZNÁMKA: V závislosti na tabletupočítačinotebooku a nainstalovaných zařízeních nemusí být některé z uvedených položek k dispozici. Možnosti obrazovky General (Obecné) V této sekci jsou uvedeny primární funkce hardwaru počítače. Možnost System Information Popis V této sekci jsou uvedeny primární funkce hardwaru počítače. System Information: Slouží k zobrazení verze systému BIOS, výrobního čísla, inventárního čísla, štítku majitele, data převzetí do vlastnictví, data výroby, kódu expresní služby, aktualizace Signed Firmware ve výchozím nastavení povoleno. Memory Information (Informace o paměti): Slouží k zobrazení nainstalované paměti, dostupné paměti, taktu paměti, režimu kanálů paměti a technologie paměti. Nastavení systému 55

56 Možnost Battery Information Boot Sequence Popis Processor Information: Slouží k zobrazení typu procesoru, počtu jader, ID procesoru, aktuálního taktu, minimálního taktu, maximálního taktu, mezipaměti L2 procesoru, mezipaměti L3 procesoru, možnosti HT a 64bitové technologie. Device Information (Informace o zařízení): Slouží k zobrazení jednotky M.2 PCIe SSD-0, jednotky M.2 PCIe SSD-1, adresy Passthrough MAC, řadiče videa, verze systému Video BIOS, videopaměti, typu panelu, nativního rozlišení, řadiče zvuku, zařízení Wi-Fi, zařízení WiGig, mobilního zařízení, zařízení s Bluetooth. Zobrazí stav baterie a to, zda je připojen napájecí adaptér. Spouštěcí sekvence: Windows Boot Manager (výchozí nastavení) Boot list options (Možnosti seznamu spouštění): Legacy (Zpětná kompatibilita) UEFI (aktivní možnost ve výchozím nastavení) Advanced Boot Options Tato možnost umožňuje načíst starší volitelné paměti ROM. Možnosti jsou následující: Enable Legacy Options ROMs (Povolit režim kompatibility ROM) (ve výchozím nastavení povoleno) Enable Attempt Legacy Boot (Povolit pokus o starší způsob spouštění) Enable UEFI Network Stack UEFI Boot Path Security Date/Time Always, except internal HDD (Vždy, kromě interního pevného disku) (ve výchozím nastavení povoleno) Always (Vždy) Never (Nikdy) Slouží ke změně data a času. Možnosti obrazovky System Configuration (Konfigurace systému) Možnost SATA Operation Popis Slouží ke konfiguraci interního řadiče pevného disku SATA. Možnosti jsou následující: Disabled (Neaktivní) AHCI RAID zapnuto: (výchozí nastavení) Drives Slouží ke konfiguraci interních disků SATA. Všechny jednotky jsou ve výchozím nastavení povoleny. Možnosti jsou následující: M.2 PCI-e SSD-0: (výchozí nastavení) M.2 PCI-e SSD-1: (výchozí nastavení) SMART Reporting Toto pole určuje, zda má systém při spouštění hlásit chyby integrovaných disků. Tato technologie je součástí specifikace technologie SMART (Self-Monitoring Analysis and Reporting Technology). Tato možnost je ve výchozím nastavení zakázána. Enable SMART Reporting (Povolit hlášení SMART) 56 Nastavení systému

57 Možnost USB Configuration Popis Toto je volitelná možnost. Toto pole slouží ke konfiguraci integrovaného řadiče USB. Jestliže je pole Boot Support (Podpora spouštění) povoleno, systém umožní spouštění z libovolného úložiště USB pevné disky, paměťová jednotka, disketa. Pokud je port USB povolen, zařízení, které k němu připojíte, je povoleno a k dispozici pro operační systém. Pokud je port USB zakázán, operační systém nerozpozná žádné zařízení, které k němu připojíte. Možnosti jsou následující: Enable USB Boot Support (Povolit podporu spouštění z USB) (ve výchozím nastavení povoleno) Enable External USB Port (Povolit externí port USB) (ve výchozím nastavení povoleno) POZNÁMKA: Klávesnice USB, případně myš, připojené k USB portům platformy budou fungovat i v rámci nastavení systému BIOS, je-li tato volba vypnuta. Konfigurace doku Dell typu C Toto pole umožňuje vždy povolit doky Dell. Always Allow Dell Docks (Vždy povolit doky Dell) (ve výchozím nastavení povoleno) Konfigurace adaptéru Thunderbolt Audio Volby pro konfiguraci adaptéru Thunderbolt jsou: Enable Thunderbolt Technology Support (Povolit podporu technologie Thunderbolt) (ve výchozím nastavení povoleno) Enable Thunderbolt Adapter Boot Support (Povolit podporu spouštění z adaptéru Thunderbolt) (ve výchozím nastavení povoleno) Enable Thunderbolt Adapter Pre-boot Modules (Povolit moduly adaptéru Thunderbolt před spuštěním) (ve výchozím nastavení povoleno) Security Level (Úroveň zabezpečení) No Security (Žádné zabezpečení) Security Level (Úroveň zabezpečení) User Authorization (Uživatelská autorizace, ve výchozím nastavení povoleno) Security Level (Úroveň zabezpečení) Secure Connect (Zabezpečené připojení) Security Level (Úroveň zabezpečení) Display Port Only (Pouze port DisplayPort) Toto pole povolí nebo zakáže integrovaný řadič zvuku. Ve výchozím nastavení je vybrána možnost Enable Audio (Povolit zvuk). Možnosti jsou následující: Enable Microphone (Povolit mikrofon) (ve výchozím nastavení vybráno) Enable Internal Speaker (Povolit interní reproduktor) (ve výchozím nastavení povoleno) Keyboard Illumination Toto pole vám umožňuje zvolit provozní režim funkce podsvícení klávesnice. Úroveň jasu klávesnice lze nastavit v rozmezí 0 % až 100 %. Možnosti jsou následující: Disabled (ve výchozím nastavení zakázáno) Dim (Tlumené) Bright (Jasný) Keyboard Backlight Timeout on AC Funkce Keyboard Backlight Timeout (Vypršení časového limitu pro podsvícení) ztlumí podsvícení při provozu z elektrické sítě. Hlavní funkce osvětlení klávesnice není ovlivněna. Osvětlení klávesnice bude i nadále podporovat různé úrovně osvětlení. Toto pole má vliv, pokud je povoleno podsvícení. Možnosti jsou následující: 5 s 10 s (výchozí nastavení) 15 s 30 s Nastavení systému 57
