Inspiron Servisní příručka. 2 v 1. Model počítače: Inspiron Regulační model: P30E Regulační typ: P30E001

Transkript

1 Inspiron v 1 Servisní příručka Model počítače: Inspiron Regulační model: P30E Regulační typ: P30E001

2 Poznámky, upozornění a varování POZNÁMKA: POZNÁMKA označuje důležité informace, které pomáhají lepšímu využití produktu. UPOZORNĚNÍ: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout. VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí poškození majetku, úrazu nebo smrti. Copyright 2017 Dell Inc. nebo dceřiné společnosti. Všechna práva vyhrazena.dell, EMC a ostatní ochranné známky jsou ochranné známky společnosti Dell Inc. nebo dceřiných společností. Ostatní ochranné známky mohou být ochranné známky svých vlastníků Rev. A00

3 Obsah Před manipulací uvnitř počítače Než začnete Bezpečnostní pokyny...11 Doporučené nástroje...12 Seznam šroubů Po manipulaci uvnitř počítače...15 Sejmutí spodního krytu...16 Postup Nasazení krytu základny Postup Vyjmutí baterie...20 Přípravné kroky Postup Vložení baterie Postup...22 Následné kroky...22 Vyjmutí paměťových modulů Přípravné kroky Postup

4 Montáž paměťových modulů Postup...26 Následné kroky...28 Demontáž disku SSD Přípravné kroky Postup Montáž disku SSD Postup Následné kroky...32 Vyjmutí pevného disku Přípravné kroky Postup...33 Instalace pevného disku Postup Následné kroky...36 Vyjmutí knoflíkové baterie Přípravné kroky...37 Postup...37 Vložení knoflíkové baterie Postup Následné kroky...39 Demontáž bezdrátové karty Přípravné kroky Postup

5 Instalace bezdrátové karty Postup...42 Následné kroky...43 Vyjmutí reproduktorů Přípravné kroky Postup...44 Instalace reproduktorů Postup Následné kroky...46 Vyjmutí desky indikátoru stavu Přípravné kroky...47 Postup...47 Montáž desky indikátoru stavů...49 Postup Následné kroky...49 Vyjmutí dotykové podložky Přípravné kroky Postup Výměna dotykové podložky...53 Postup Následné kroky...53 Vyjmutí ventilátoru...54 Přípravné kroky Postup

6 Výměna ventilátoru Postup Následné kroky...56 Demontáž chladiče...57 Přípravné kroky Postup...57 Výměna chladiče...59 Postup Následné kroky...59 Demontáž portu napájecího adaptéru Přípravné kroky Postup Montáž portu napájecího adaptéru...62 Postup Následné kroky...62 Demontáž desky napájení a tlačítek hlasitosti Přípravné kroky Postup Instalace desky napájení a tlačítek hlasitosti Postup Následné kroky...65 Demontáž dceřiné desky grafiky Přípravné kroky Postup

7 Montáž dceřiné desky grafiky Postup Následné kroky...69 Vyjmutí desky V/V...70 Přípravné kroky Postup...70 Montáž desky I/O Postup...72 Následné kroky...72 Demontáž sestavy displeje Přípravné kroky...73 Postup...73 Montáž sestavy displeje Postup...77 Následné kroky Demontáž základní desky...78 Přípravné kroky...78 Postup...78 Montáž základní desky...83 Postup...83 Následné kroky...84 Zadání servisního označení do programu pro nastavení systému BIOS Demontáž klávesnice Přípravné kroky Postup

8 Instalace klávesnice Postup Následné kroky...88 Demontáž opěrky rukou...90 Přípravné kroky Postup Instalace opěrky rukou...92 Postup...92 Následné kroky...92 Demontáž panelu displeje...94 Přípravné kroky Postup Montáž panelu displeje...97 Postup...97 Následné kroky...97 Vyjmutí zadního krytu displeje a sestavy antény...98 Přípravné kroky Postup Montáž zadního krytu displeje a sestavy antény Postup Následné kroky Demontáž kamery Přípravné kroky Postup

9 Instalace kamery Postup Následné kroky Vyjmutí desky čidla Přípravné kroky Postup Montáž desky čidla Postup Následné kroky Vyjmutí kabelu displeje Přípravné kroky Postup Výměna kabelu displeje Postup Následné kroky Stažení ovladačů Stažení ovladače zvuku Stažení ovladače grafické karty Stažení ovladače karty USB Stažení ovladače karty Wi-Fi Stažení ovladače čtečky paměťových karet Stažení ovladače čipové sady Stažení ovladače síťové karty

10 Nastavení systému Boot Sequence Navigační klávesy Přehled systému BIOS Přístup k programu nastavení systému BIOS Možnosti nástroje System setup (Nastavení systému) Systémové heslo a heslo pro nastavení Nastavení systémového hesla a hesla pro nastavení Odstranění nebo změna stávajícího hesla k systému nebo nastavení Vymazání nastavení CMOS Vymazání zapomenutých hesel Řešení potíží Aktualizace systému BIOS Aktualizace systému BIOS (jednotka USB) Rozšířená diagnostika vyhodnocení systému před jeho spuštěním (epsa) Spuštění diagnostiky epsa Indikátory diagnostiky systému Uvolnění statické elektřiny (Flea power) Cyklus napájení sítě Wi-Fi Pomoc a kontakt na společnost Dell Zdroje pro vyhledání nápovědy Kontaktování společnosti Dell

11 Před manipulací uvnitř počítače POZNÁMKA: Obrázky v tomto dokumentu se mohou lišit od vašeho počítače v závislosti na sestavě, kterou jste si objednali. Než začnete 1 Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace. 2 Vypněte počítač kliknutím na možnosti Start Vypnout. POZNÁMKA: Používáte-li jiný operační systém, vyhledejte pokyny ohledně jeho vypnutí v příslušné dokumentaci. 3 Odpojte počítač a všechna připojená zařízení od elektrických zásuvek. 4 Odpojte od počítače všechna připojená síťová a periferní zařízení, jako například klávesnici, myš a monitor. 5 Vyjměte z počítače všechny paměťové karty nebo optické disky (pokud je potřeba). Bezpečnostní pokyny Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese regulatory_compliance. VAROVÁNÍ: Než otevřete kryt počítače nebo jeho panely, odpojte veškeré zdroje napájení. Poté co dokončíte práci uvnitř počítače, namontujte všechny kryty, panely a šrouby a teprve poté připojte počítač k elektrické zásuvce. 11

12 UPOZORNĚNÍ: Chcete-li předejít poškození počítače, ujistěte se, že je pracovní plocha rovná a čistá. UPOZORNĚNÍ: Abyste předešli poškození komponent a karet, držte je vždy pouze za hrany a nedotýkejte se jejich kolíků a kontaktů. UPOZORNĚNÍ: Odstraňování problémů a opravy byste měli provádět pouze po autorizaci nebo výzvě tým technické pomoci Dell. Na škody způsobené neoprávněným servisním zásahem se nevztahuje záruka. Více informací najdete v bezpečnostních pokynech dodávaných s produktem nebo na adrese UPOZORNĚNÍ: Dříve, než se dotknete některé části uvnitř počítače, odveďte elektrostatický náboj z vašeho těla tím, že se dotknete kovového předmětu, například některé kovové části na zadní straně počítače. Během manipulace se opakovaně dotýkejte nenatřeného kovového povrchu, abyste odvedli potenciální elektrostatický náboj, který může poškodit vnitřní součásti. UPOZORNĚNÍ: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé kabely mohou být opatřeny konektory se západkami nebo přítlačnými šrouby, které je třeba před odpojením kabelu uvolnit. Při odpojování kabelů postupujte opatrně, aby nedošlo k ohnutí kolíků. Při připojování kabelů se ujistěte, že jsou porty a konektory správně otočeny a vyrovnány. UPOZORNĚNÍ: Stiskem vysuňte všechny karty vložené ve čtečce paměťových karet. Doporučené nástroje Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů: Šroubovák Philips #1 plochý šroubovák, plastová jehla 12

13 Seznam šroubů Tabulka 1. Seznam šroubů Součástka Připevněna k Typ šroubu Množstv í Spodní kryt Sestava opěrky rukou M2, Obrázek šroubu Baterie Sestava opěrky rukou M2x3 4 Disk SSD Sestava opěrky rukou M2x3 1 Sestava pevného disku Sestava opěrky rukou M2x3 3 Držák pevného disku Pevný disk M3x3 4 Bezdrátová karta Sestava opěrky rukou M2x3 1 Dotyková podložka Sestava opěrky rukou M2x2 s velkou hlavou 4 Ventilátor Sestava opěrky rukou M2x3 2 Port napájecího adaptéru Deska napájení a tlačítek hlasitosti Držáky dceřiné desky grafiky Sestava opěrky rukou M2x3 1 Sestava opěrky rukou M2x3 1 Sestava opěrky rukou M2x3 4 Dceřiná deska grafiky Sestava opěrky rukou M2x2 s velkou hlavou 2 13

14 Součástka Připevněna k Typ šroubu Množstv í deska I/O Sestava opěrky rukou M2x3 2 Obrázek šroubu Sestava displeje Sestava opěrky rukou M2,5 6 s velkou hlavou Základní deska Sestava opěrky rukou M2x2 s velkou hlavou 4 4 Sestava klávesnice Sestava opěrky rukou M1,2 1,4 20 Držák klávesnice Sestava opěrky rukou M2x2 s velkou hlavou Deska čidla Sestava panelu displeje M2x2 s velkou hlavou Dotyková podložka Sestava opěrky rukou M2x2 s velkou hlavou

15 Po manipulaci uvnitř počítače UPOZORNĚNÍ: Pokud šrouby uvnitř počítače zůstanou uvolněné nebo volně ležet, můžete počítač vážně poškodit. 1 Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně uvnitř počítače. 2 Připojte všechna externí zařízení, periferní zařízení a kabely, které jste odpojili před prací uvnitř počítače. 3 Vraťte zpět všechny karty, disky a ostatní části, které jste odebrali před prací v počítači. 4 Připojte počítač a všechna připojená zařízení do elektrických zásuvek. 5 Zapněte počítač. 15

16 Sejmutí spodního krytu VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zavřete displej a otočte počítač spodní stranou vzhůru. 16

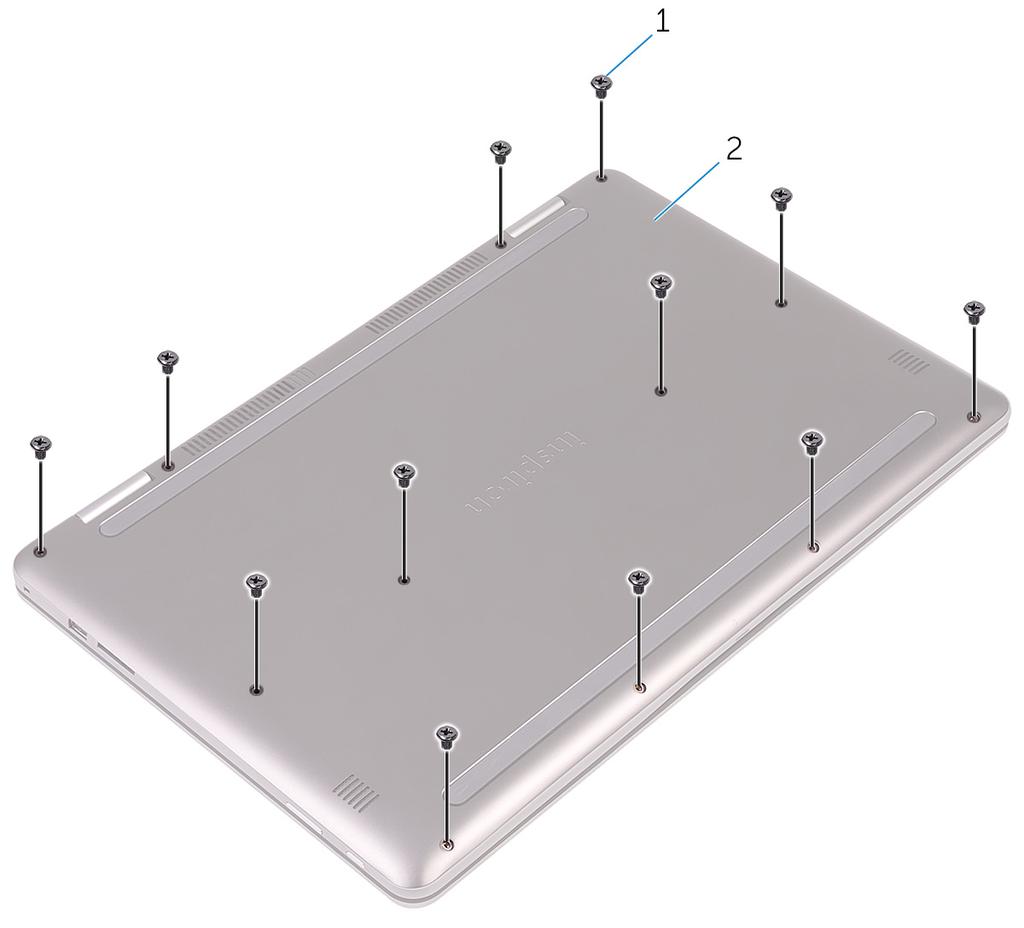

17 2 Vyšroubujte 12 šroubů (M2.5x8), kterými je spodní kryt připevněn k sestavě opěrky rukou. Obrázek 1. Vyšroubování šroubů 1 šrouby (12) 2 spodní kryt 17

18 3 Konečky prstů vypačte spodní kryt ze sestavy opěrky rukou. Obrázek 2. Sejmutí spodního krytu 1 sestava opěrky rukou 2 spodní kryt 18

19 Nasazení krytu základny VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zarovnejte spodní kryt se sestavou opěrky rukou a zaklapněte ho na místo. 2 Našroubujte 12 šroubů (M2.5x8), kterými je spodní kryt připevněn k sestavě opěrky rukou. 19

20 Vyjmutí baterie VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky Sejměte spodní kryt. Postup 1 Odpojte kabel baterie od základní desky. 2 Vyšroubujte čtyři šrouby (M2x3), kterými je baterie připevněna k sestavě opěrky rukou. 20

21 3 Zvedněte baterii ze sestavy opěrky rukou. Obrázek 3. Vyjmutí baterie 1 kabel baterie 2 šrouby (4) 3 baterie 4 sestava opěrky rukou 4 Stisknutím a podržením tlačítka napájení po dobu pěti sekund uzemněte základní desku. 21

22 Vložení baterie VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Otvory pro šrouby na baterii vyrovnejte s otvory pro šrouby na sestavě opěrky rukou. 2 Zašroubujte čtyři šrouby (M2x3), kterými je ventilátor připevněn k sestavě opěrky rukou. 3 Připojte kabel baterie k základní desce. Následné kroky Nasaďte spodní kryt. 22

23 Vyjmutí paměťových modulů VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 23

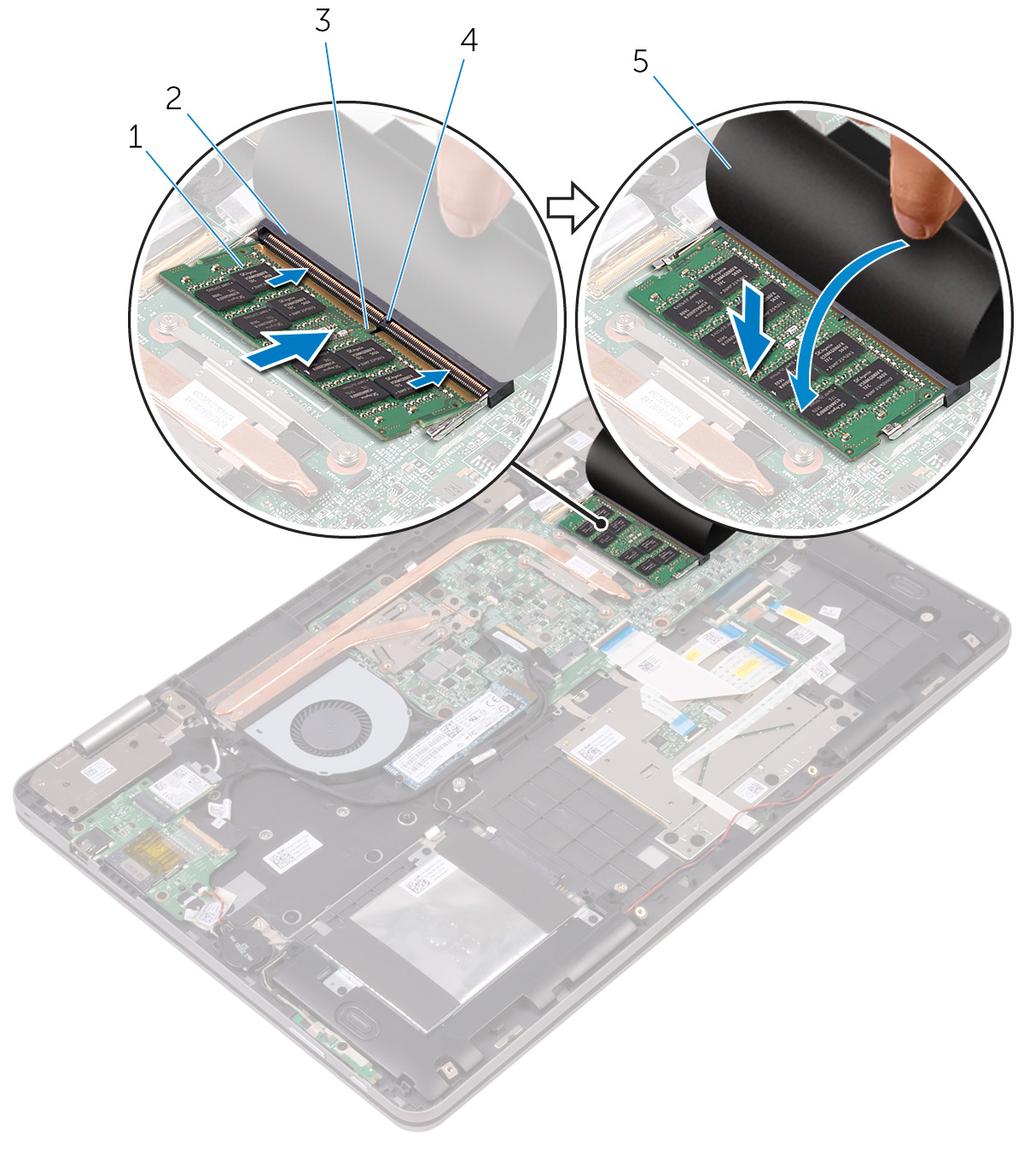

24 Postup 1 Zvedněte mylarový pásek, abyste se dostali k paměťovému modulu. Obrázek 4. Zvedání mylarového pásku 1 paměťový modul 2 mylarový pásek 2 Prsty opatrně roztáhněte zajišťovací spony na každém konci slotu paměťového modulu tak, aby modul lehce vyskočil. 24

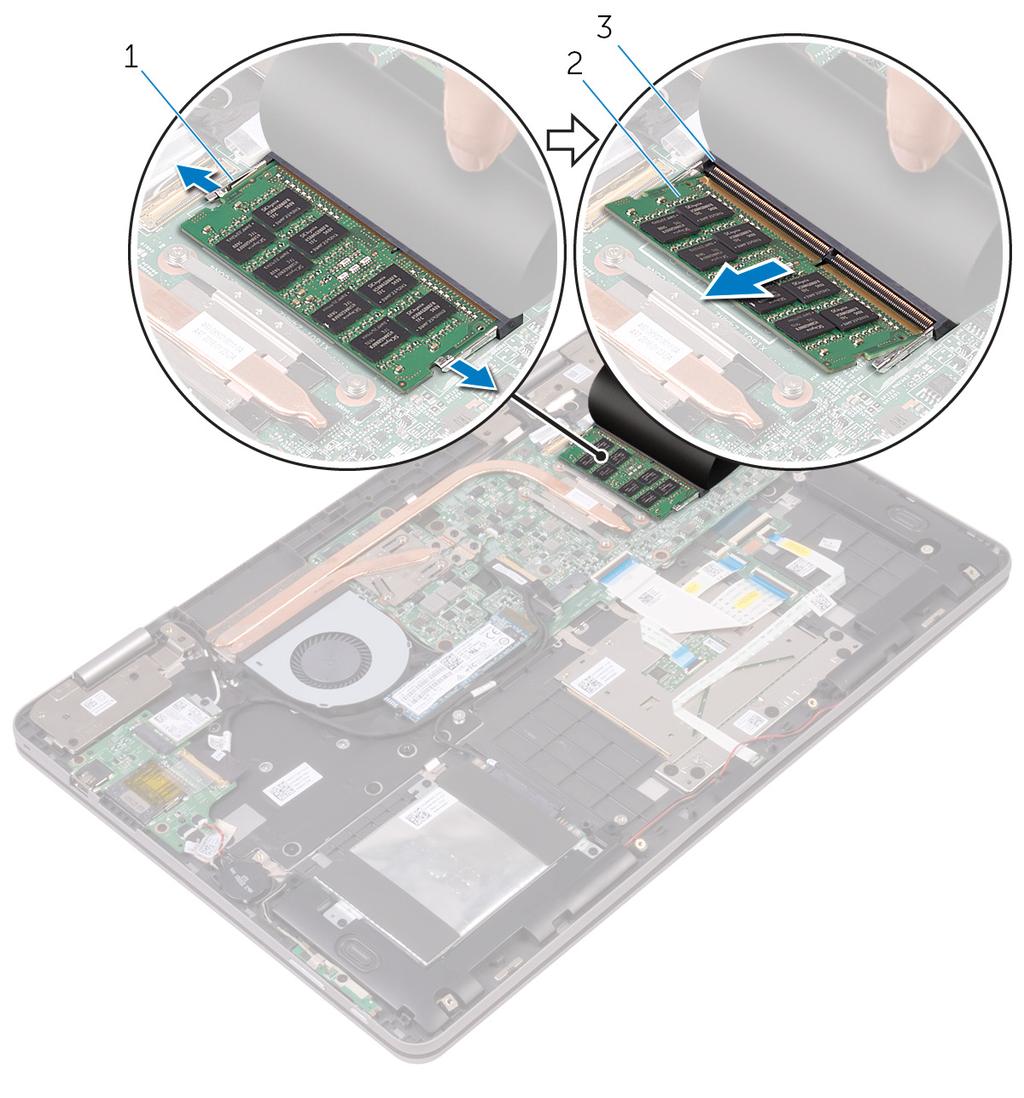

25 3 Vysuňte paměťový modul ze slotu paměťového modulu. Obrázek 5. Vyjmutí paměťového modulu 1 zajišťovací spony (2) 2 paměťový modul 3 slot paměťového modulu 25

26 Montáž paměťových modulů VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zvedněte mylarový pásek, abyste se dostali ke slotu paměťového modulu. 2 Zarovnejte zářez na hraně paměťového modulu s výčnělkem na slotu paměťového modulu. 26

27 3 Modul pevně zasuňte pod úhlem do slotu a poté modul zatlačte směrem dolů, dokud nezapadne na místo. POZNÁMKA: Jestliže neuslyšíte cvaknutí, modul vyjměte a postup vkládání zopakujte. Obrázek 6. Instalace paměťového modulu 1 paměťový modul 2 slot paměťového modulu 3 zářez 4 západka 5 mylarový pásek 27

28 Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 28

29 Demontáž disku SSD VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Disky SSD jsou křehké. Při manipulaci s diskem SSD buďte opatrní. UPOZORNĚNÍ: Chcete-li předejít ztrátě dat, nevyjímejte jednotku SSD, pokud je počítač v režimu spánku nebo zapnutý. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyšroubujte šroub (M2x3), který upevňuje disk SSD k sestavě opěrky rukou. 29

30 2 Vysuňte disk SSD ze slotu disku SSD. Obrázek 7. Demontáž disku SSD 1 šroub 2 disk SSD 3 slot disku SSD 30

31 Montáž disku SSD VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Disky SSD jsou křehké. Při manipulaci s diskem SSD buďte opatrní. Postup 1 Zarovnejte drážky na disku SSD s výstupkem na slotu disku SSD. 2 Zasuňte disk SSD pevně pod úhlem do slotu pro disk SSD. 31

32 3 Zatlačte druhý konec disku SSD a našroubujte šroub (M2x3), kterým je disk SSD připevněn k sestavě opěrky rukou. Obrázek 8. Montáž disku SSD 1 šroub 2 zářez 3 západka 4 disk SSD 5 slot disku SSD Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 32

33 Vyjmutí pevného disku VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Pevné disky jsou křehké. Při manipulaci s pevným diskem buďte opatrní. UPOZORNĚNÍ: Chcete-li předejít ztrátě dat, nevyjímejte pevný disk, pokud je počítač v režimu spánku nebo zapnutý. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyšroubujte tři šrouby (M2x3), kterými je sestava pevného disku připevněna k sestavě opěrky rukou. 2 Odpojte pomocí poutka kabel pevného disku od základní desky. 33

34 3 Vyjměte sestavu pevného disku společně s kabelem ze sestavy opěrky rukou. Obrázek 9. Demontáž sestavy pevného disku 1 šrouby (3) 2 sestava pevného disku 3 sestava opěrky rukou 4 kabel pevného desku 5 poutko pro vysunutí 34

35 4 Odpojte mezikus od sestavy pevného disku. Obrázek 10. Vyjmutí mezikusu 1 sestava pevného disku 2 mezikus 5 Vyšroubujte čtyři šrouby (M3x3), které k pevnému disku připevňují držák disku. 6 Sejměte držák z pevného disku. Obrázek 11. Demontáž držáku pevného disku 1 šrouby (4) 2 pevný disk 3 držák pevného disku 35

36 Instalace pevného disku VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Pevné disky jsou křehké. Při manipulaci s pevným diskem buďte opatrní. Postup 1 Zarovnejte zdířky pro šrouby na pevném disku se zdířkami na držáku pevného disku. 2 Našroubujte čtyři šrouby (M3x3), které jistí pevný disk k držáku pevného disku. 3 Připojte mezikus k sestavě pevného disku. 4 Zarovnejte zdířky pro šroubky v sestavě pevného disku se zdířkami na sestavě opěrky rukou. 5 Zašroubujte tři šrouby (M2x3), kterými je sestava pevného disku připevněna k sestavě opěrky rukou. 6 Připojte kabel pevného disku k základní desce. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 36

37 Vyjmutí knoflíkové baterie VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Vyjmutím knoflíkové baterie dojde k obnovení nastavení systému BIOS na výchozí hodnoty. Doporučujeme, abyste si před vyjmutím knoflíkové baterie poznačili nastavení systému BIOS. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Odpojte kabel knoflíkové baterie od desky I/O. 37

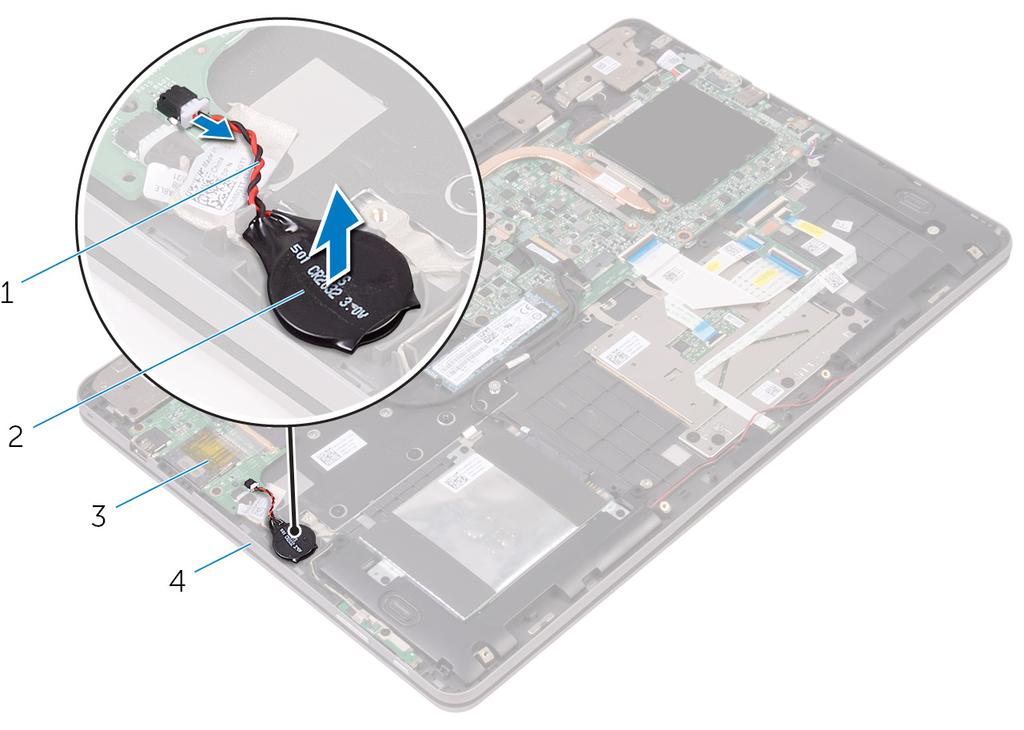

38 2 Odlepte knoflíkovou baterii od sestavy opěrky rukou. Obrázek 12. Vyjmutí knoflíkové baterie 1 kabel knoflíkové baterie 2 knoflíková baterie 3 deska I/O 4 sestava opěrky rukou 38

39 Vložení knoflíkové baterie VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Připevněte knoflíkovou baterii k sestavě opěrky rukou. 2 Připojte kabel knoflíkové baterie k desce I/O. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 39

40 Demontáž bezdrátové karty VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyšroubujte šroub (M2x3), kterým je připevněn držák bezdrátové karty k bezdrátové kartě a sestavě opěrky rukou. 2 Vyjměte držák bezdrátové karty a odpojte od bezdrátové karty anténní kabely. 40

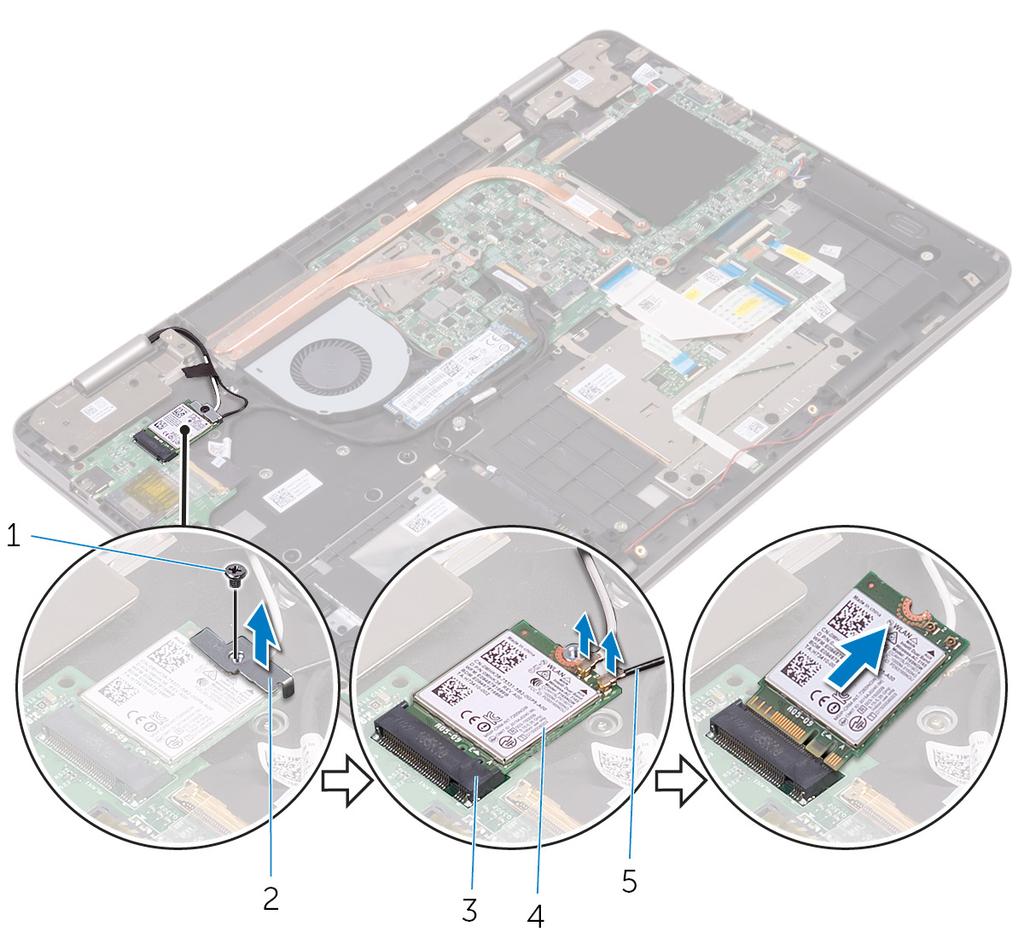

41 3 Bezdrátovou kartu vysuňte a demontujte ze slotu pro bezdrátovou kartu. Obrázek 13. Demontáž bezdrátové karty 1 šroub 2 držák bezdrátové karty 3 slot pro bezdrátovou kartu 4 bezdrátová karta 5 anténní kabely (2) 41

42 Instalace bezdrátové karty VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup UPOZORNĚNÍ: Abyste zamezili poškození bezdrátové karty, neumísťujte pod ni žádné kabely. 1 Zarovnejte drážku na bezdrátové kartě s výstupkem na slotu karty. 2 Vložte pod úhlem bezdrátovou kartu do slotu bezdrátové karty. 3 Připojte anténní kabely k bezdrátové kartě. Následující tabulka uvádí barevné schéma anténních kabelů pro bezdrátové karty podporované tímto počítačem. Tabulka 2. Barevné schéma anténních kabelů Konektory na bezdrátové kartě Hlavní (bílý trojúhelník) Pomocný (černý trojúhelník) Barva anténního kabelu Bílá Černá 4 Zarovnejte otvor pro šroub na držáku bezdrátové karty s otvorem pro šroub na bezdrátové kartě a sestavě opěrky rukou. 42

43 5 Zašroubujte šroub (M2x3), kterým je připevněn držák bezdrátové karty k bezdrátové kartě a sestavě opěrky rukou. Obrázek 14. Instalace bezdrátové karty 1 západka 2 zářez 3 slot pro bezdrátovou kartu 4 bezdrátová karta 5 anténní kabely (2) 6 držák bezdrátové karty 7 šroub Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 43

44 Vyjmutí reproduktorů VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Odpojte kabel reproduktoru od základní desky. 2 Vyjměte kabel reproduktoru z vodítek na sestavě opěrky rukou. 44

45 3 Vyjměte reproduktory ze zarovnávacích výčnělků a vyzvedněte je ze sestavy opěrky rukou. Obrázek 15. Vyjmutí reproduktorů 1 kabel reproduktoru 2 vodítka (2) 3 sestava opěrky rukou 4 zarovnávací výčnělky (4) 5 reproduktory (2) 45

46 Instalace reproduktorů VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Pomocí zarovnávacích výčnělků na sestavě opěrky rukou umístěte reproduktory do sestavy opěrky rukou. 2 Veďte kabel reproduktoru vodítky na sestavě opěrky rukou. 3 Připojte kabel reproduktoru k základní desce. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 46

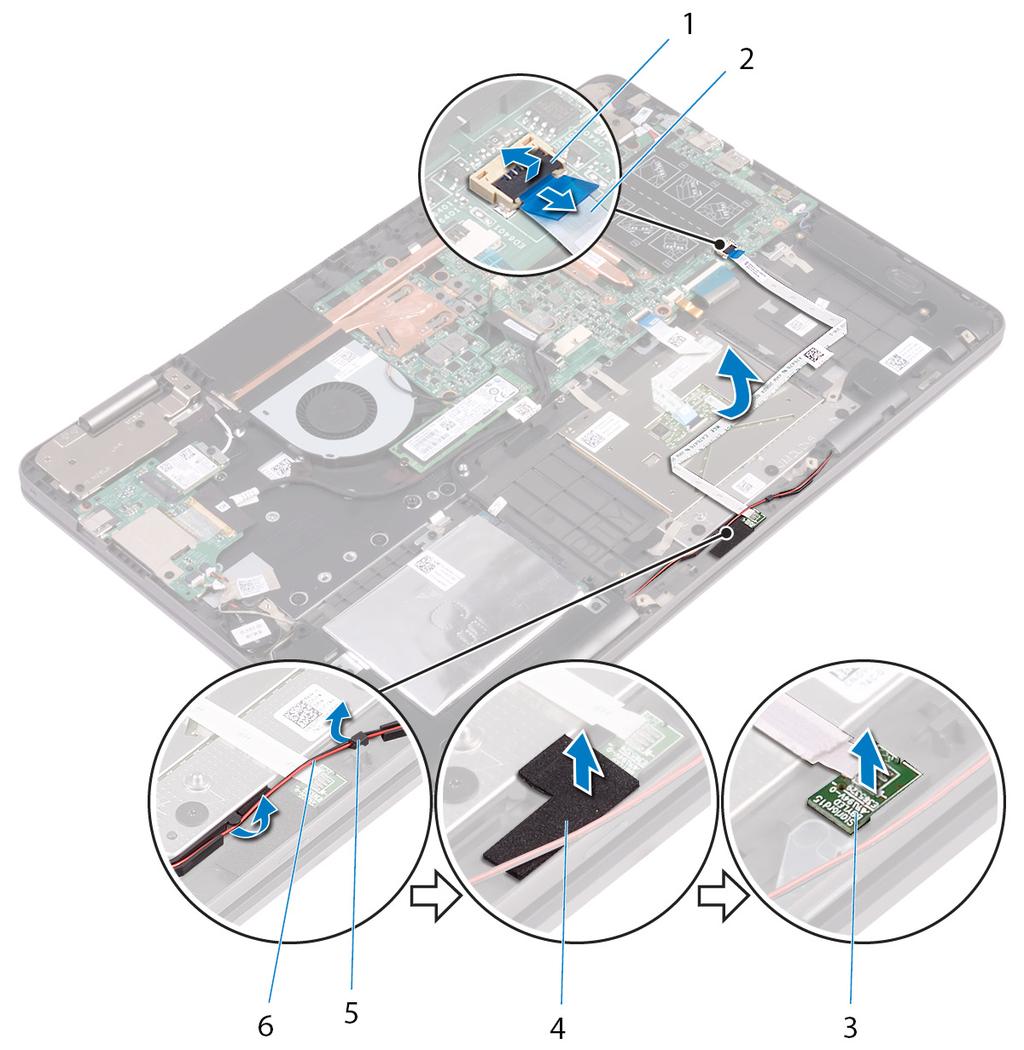

47 Vyjmutí desky indikátoru stavu VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Otevřete západku a odpojte kabel panelu indikátorů stavu od základní desky. 2 Vyjměte kabel reproduktoru z vodítek na sestavě opěrky rukou. 3 Odlepte pěnu, která upevňuje panel indikátorů stavu k sestavě opěrky rukou. 47

48 4 Vyjměte desku indikátorů stavu ze sestavy opěrky rukou. Obrázek 16. Vyjmutí desky indikátoru stavu 1 západka 2 kabel panelu indikátorů stavu 3 panel indikátorů stavu 4 pěna 5 vodítka (2) 6 kabel reproduktoru 48

49 Montáž desky indikátoru stavů VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Vložte panel indikátorů stavu do slotu na sestavě opěrky rukou. 2 Přilepte pěnu, která upevňuje panel indikátorů stavu k sestavě opěrky rukou. 3 Zasuňte kabel desky indikátorů stavu do konektoru na základní desce a zajistěte ho pomocí západky. 4 Veďte kabel reproduktoru vodítky na sestavě opěrky rukou. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 49

50 Vyjmutí dotykové podložky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Otevřete západku a odpojte kabel panelu indikátorů stavu od základní desky. 2 Odlepte kabel desky indikátorů stavu od sestavy dotykové podložky a umístěte jej pryč od sestavy opěrky rukou. 50

51 3 Odlepte pásku, která připevňuje sestavu dotykové podložky k sestavě opěrky rukou. Obrázek 17. Vyjmutí kabelu dotykové podložky 1 západka 2 kabel indikátorů stavu 3 pásky (2) 4 Otevřete západky a odpojte kabel dotykové podložky od základní desky a od sestavy dotykové podložky. 5 Vyšroubujte čtyři šrouby (M2x2 s velkou hlavou), kterými je dotyková podložka připevněna k sestavě opěrky rukou. 51

52 6 Zvedněte dotykovou podložku ze sestavy opěrky rukou. Obrázek 18. Vyjmutí dotykové podložky 1 západka 2 kabel dotykové podložky 3 šrouby (4) 4 dotyková podložka 52

53 Výměna dotykové podložky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zarovnejte otvory pro šrouby na dotykové podložce s otvory pro šrouby na sestavě opěrky rukou. 2 Zašroubujte dva šrouby (M2x2 s velkou hlavou), kterými je dotyková podložka připevněna k sestavě opěrky rukou. 3 Přilepte pásku, která připevňuje sestavu dotykové podložky k sestavě opěrky rukou. 4 Zasuňte oba konce kabelu dotykové podložky do příslušných konektorů a zajistěte kabel západkami. 5 Přilepte kabel desky indikátorů stavu k sestavě opěrky rukou. 6 Zasuňte kabel desky indikátoru napájení do konektoru na základní desce a připevněte ho pomocí západky. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 53

54 Vyjmutí ventilátoru VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyšroubujte dva šrouby (M2x3), kterými je ventilátor připevněn k sestavě opěrky rukou. 2 Odpojte kabel ventilátoru od základní desky. 3 Odlepte pásku, kterou je kabel ventilátoru připevněn k sestavě opěrky rukou. 54

55 4 Zvedněte ventilátor z opěrky rukou. Obrázek 19. Vyjmutí ventilátoru 1 šrouby (2) 2 ventilátor, 3 páska 4 kabel ventilátoru 55

56 Výměna ventilátoru VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Otvory pro šrouby na ventilátoru vyrovnejte s otvory pro šrouby na sestavě opěrky rukou. 2 Zašroubujte dva šrouby (M2x3), kterými je ventilátor připevněn k sestavě opěrky rukou. 3 Připojte kabel ventilátoru k základní desce. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 56

57 Demontáž chladiče VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese VAROVÁNÍ: V průběhu běžného provozu může být chladič velice horký. Než se ho dotknete, nechte chladič dostatečně dlouho vychladnout. UPOZORNĚNÍ: Maximální chlazení procesoru zajistíte tím, že se nebudete dotýkat teplovodivých oblastí chladiče. Oleje obsažené v pokožce dokážou snížit teplovodivost teplovodivé pasty. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Postupně (podle pořadí vyznačeného na chladiči) odšroubujte jisticí šrouby, které připevňují chladič k základní desce. 57

58 2 Vyjměte chladič ze základní desky. Obrázek 20. Demontáž chladiče 1 chladič 2 jisticí šrouby (7) 3 základní deska 58

59 Výměna chladiče VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese UPOZORNĚNÍ: Nesprávné vyrovnání chladiče může poškodit základní desku a procesor. POZNÁMKA: V případě, že instalujete původní základní desku a chladič zpět společně, můžete znovu použít původní teplovodivou pastu. Pokud vyměňujete základní desku nebo chladič, použijte chladicí podložku dodanou v rámci sady. Zajistíte tak dosažení správné tepelné vodivosti. Postup 1 Zarovnejte otvory pro šrouby na chladiči s otvory pro šrouby na základní desce. 2 Postupně (podle pořadí vyznačeného na chladiči) zašroubujte jisticí šrouby, které připevňují chladič k základní desce. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 59

60 Demontáž portu napájecího adaptéru VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Odpojte kabel portu adaptéru napájení ze základní desky. 2 Vyšroubujte šroub (M2x3), kterým je port napájecího adaptéru připevněn k sestavě opěrky rukou. 60

61 3 Vyjměte port adaptéru napájení ze sestavy opěrky rukou. Obrázek 21. Demontáž portu napájecího adaptéru 1 kabel portu napájecího adaptéru 2 šroub 3 port napájecího adaptéru 4 sestava opěrky rukou 61

62 Montáž portu napájecího adaptéru VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Vložte port napájecího adaptéru do sestavy opěrky rukou. 2 Otvory pro šroub na portu napájecího adaptéru vyrovnejte s otvorem pro šroub na sestavě opěrky rukou. 3 Zašroubujte šroub (M2x3), kterým je port napájecího adaptéru připevněn k sestavě opěrky rukou. 4 Připojte kabel portu adaptéru napájení k základní desce. Následné kroky 1 Vložte baterii. 2 Nasaďte spodní kryt. 62

63 Demontáž desky napájení a tlačítek hlasitosti VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte knoflíkovou baterii. Postup 1 Odlepte lepicí pásku, která připevňuje kabel desky napájení a tlačítek hlasitosti k sestavě opěrky rukou. 2 Odpojte kabel desky napájení a tlačítek hlasitosti od desky I/O. 3 Vyjměte kabel desky napájení a tlačítek hlasitosti z vodítek na sestavě opěrky rukou. 4 Vyšroubujte šroub (M2x3), kterým je připevněna deska napájení a tlačítek hlasitosti k sestavě opěrky rukou. 63

64 5 Vyzvedněte desku napájení a tlačítek hlasitosti ze sestavy opěrky rukou. Obrázek 22. Demontáž desky napájení a tlačítek hlasitosti 1 kabel desky napájení a tlačítek hlasitosti 2 páska 3 šroub 4 deska napájení a tlačítek hlasitosti 5 sestava opěrky rukou 6 vodítka (2) 64

65 Instalace desky napájení a tlačítek hlasitosti VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zarovnejte zdířku pro šroub na desce napájení a tlačítek hlasitosti se zdířkou pro šroub na sestavě opěrky rukou. 2 Zašroubujte šroub (M2x3), kterým je připevněna deska napájení a tlačítek hlasitosti k sestavě opěrky rukou. 3 Protáhněte kabel desky napájení a tlačítek hlasitosti vodítky na sestavě opěrky rukou. 4 Připojte kabel desky napájení a tlačítek hlasitosti k desce I/O. 5 Přilepte pásku, která připevňuje kabel desky napájení a tlačítek hlasitosti k sestavě opěrky rukou. Následné kroky 1 Vložte knoflíkovou baterii. 2 Vložte baterii. 3 Nasaďte spodní kryt. 65

66 Demontáž dceřiné desky grafiky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte chladič. Postup 1 Vyšroubujte čtyři šrouby (M2x3) z držáků dceřiné desky grafiky, které připevňují dceřinou desku grafiky k základní desce. 66

67 2 Vyjměte držáky dceřiné desky grafiky ze sestavy opěrky rukou. Obrázek 23. Demontáž držáků dceřiné desky grafiky 1 šrouby (4) 2 držáky dceřiné desky grafiky (2) 3 základní deska 4 sestava opěrky rukou 3 Vyšroubujte dva šrouby (M2x2 s velkou hlavou), kterými je dceřiná deska grafiky připevněna k sestavě opěrky rukou. 67

68 4 Vyjměte dceřinou desku grafiky ze sestavy opěrky rukou. Obrázek 24. Demontáž dceřiné desky grafiky 1 dceřiná deska grafiky 2 šrouby (2) 3 sestava opěrky rukou 68

69 Montáž dceřiné desky grafiky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Otvory pro šrouby na dceřiné desce grafiky zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 2 Zašroubujte dva šrouby (M2x2 s velkou hlavou), kterými je dceřiná deska grafiky připevněna k sestavě opěrky rukou. 3 Otvory pro šrouby na držácích dceřiné desky grafiky zarovnejte s otvory pro šrouby na dceřiné desce grafiky a základní desce. 4 Zašroubujte čtyři šrouby (M2x3), které připevňují držáky dceřiné desky grafiky k dceřiné desce grafiky a základní desce. Následné kroky 1 Namontujte chladič. 2 Vložte baterii. 3 Nasaďte spodní kryt. 69

70 Vyjmutí desky V/V VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. Postup 1 Sloupněte pásku, kterou je kabel desky I/O připevněn k desce I/O. 2 Otevřete západku a odpojte kabel panelu I/O od desky I/O. 3 Odpojte kabel desky napájení a tlačítek hlasitosti od desky I/O. 4 Odpojte kabel knoflíkové baterie od desky I/O. 5 Vyšroubujte dva šrouby (M2x3), které připevňují desku I/O k sestavě opěrky rukou. 70

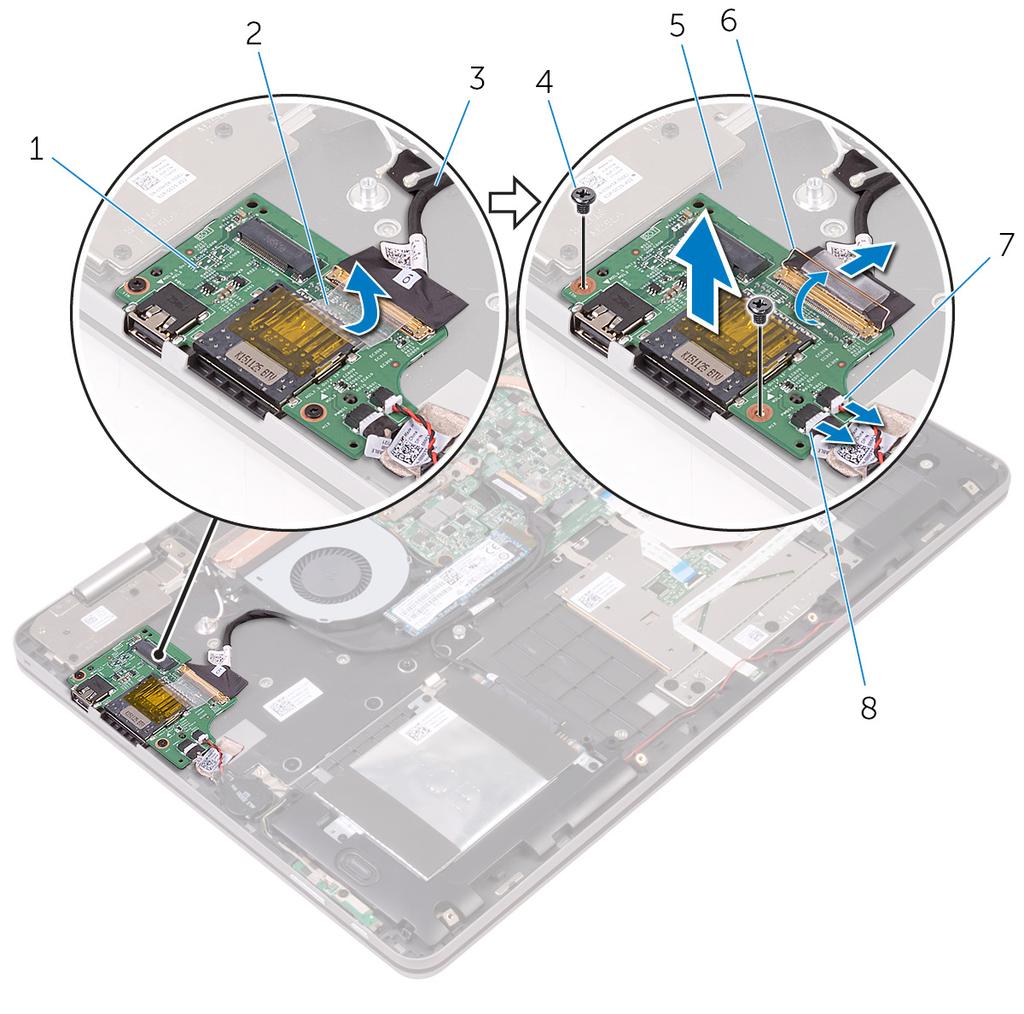

71 6 Zdvihněte desku I/O ze sestavy opěrky rukou. Obrázek 25. Vyjmutí desky V/V 1 deska I/O 2 páska 3 kabel desky I/O 4 šroub 5 sestava opěrky rukou 6 západka 7 kabel knoflíkové baterie 8 kabel desky napájení a tlačítek hlasitosti 71

72 Montáž desky I/O VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Umístěte pomocí zarovnávacích výčnělků desku I/O do sestavy opěrky rukou. 2 Otvory pro šrouby na desce I/O zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 3 Zašroubujte dva šrouby (M2x3), které připevňují desku I/O k sestavě opěrky rukou. 4 Připojte kabel desky napájení a tlačítek hlasitosti a kabel knoflíkové baterie k desce I/O. 5 Připojte kabel desky I/O k desce I/O. 6 Přilepte pásku, kterou je kabel desky I/O připevněn k desce I/O. Následné kroky 1 Namontujte bezdrátovou kartu. 2 Vložte baterii. 3 Nasaďte spodní kryt. 72

73 Demontáž sestavy displeje VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. Postup 1 Odlepte pásku, kterou jsou kabely antény připevněny k sestavě opěrky rukou. 2 Odlepte pásky, kterými jsou kabel displeje a kabel desky dotykového displeje připevněny k základní desce. 3 Otevřete západky a odpojte kabel displeje a kabel desky dotykového displeje od základní desky. 73

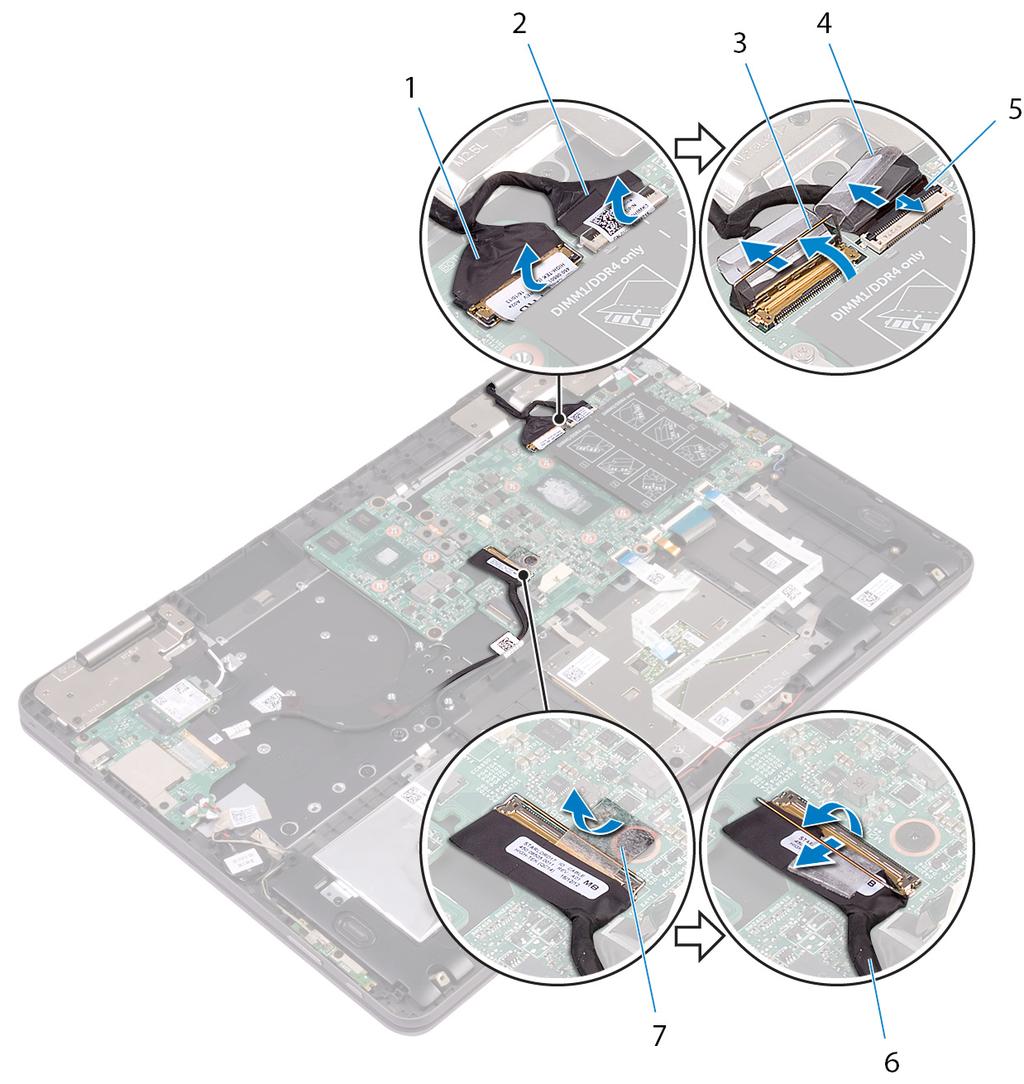

74 4 Odlepte kabel displeje a kabel desky dotykového displeje od základní desky. Obrázek 26. Odpojení kabelů 1 anténní kabely (2) 2 páska 3 sestava opěrky rukou 4 kabel desky dotykového displeje 5 kabel displeje 6 pásky (2) 7 západky (2) 5 Otočte počítač vzhůru nohama a otevřete displej, co nejvíce je to možné. UPOZORNĚNÍ: Položte počítač na měkký a čistý povrch, abyste zabránili poškrábání displeje. 6 Položte počítač čelem dolů na plochý povrch. 74

75 7 Vyjměte čtyři šrouby (M2.5x6 s velkou hlavou), které připevňují sestavu displeje k sestavě opěrky rukou. Obrázek 27. Demontáž sestavy displeje 1 sestava displeje 2 šrouby (4) 3 závěsy displeje (2) 4 sestava opěrky rukou 75

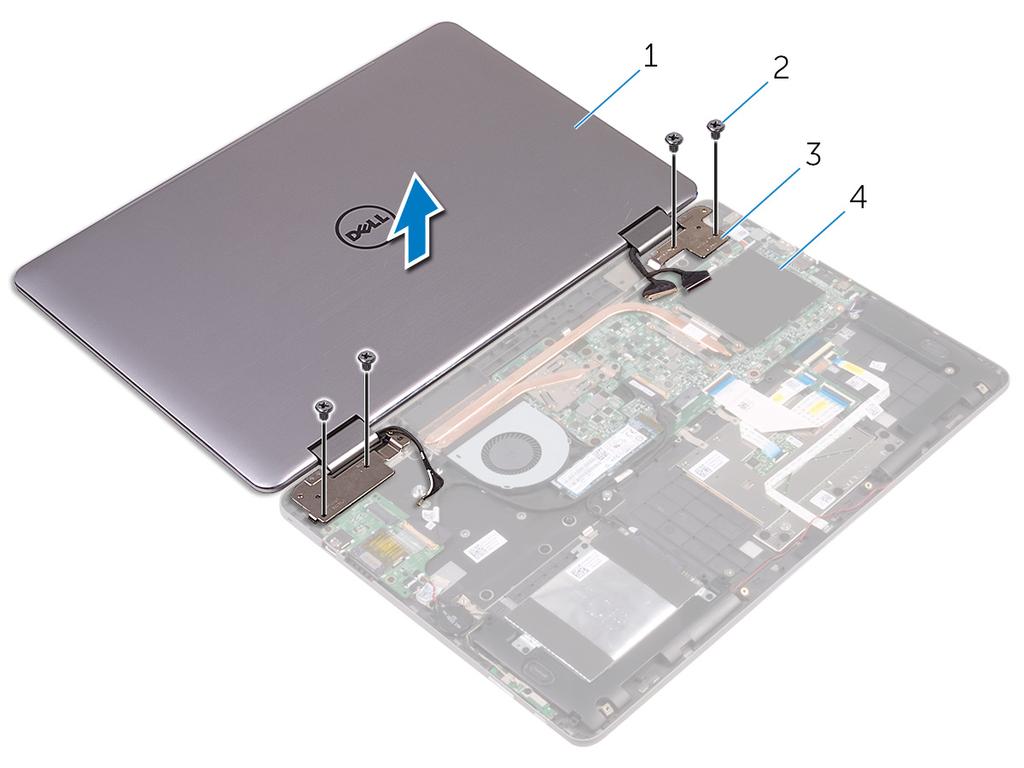

76 8 Zvedněte sestavu displeje ze sestavy opěrky rukou. Obrázek 28. Sestava displeje 1 sestava displeje 76

77 Montáž sestavy displeje VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup UPOZORNĚNÍ: Položte počítač na měkký a čistý povrch, abyste zabránili poškrábání displeje. 1 Umístěte sestavu displeje na sestavu opěrky rukou. 2 Otvory pro šrouby na závěsech displeje zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 3 Zašroubujte čtyři šrouby (M2.5x6 s velkou hlavou), které připevňují sestavu displeje k sestavě opěrky rukou. 4 Zavřete displej a otočte počítač spodní stranou vzhůru. 5 Přilepte pásku, která připevňuje kabely antény k sestavě opěrky rukou. 6 Zasuňte kabel displeje a kabel desky dotykového displeje do příslušných konektorů na základní desce a zajistěte kabely západkami. 7 Nalepte pásky, které zajišťují kabel displeje a kabel desky dotykového displeje k příslušným konektorům na základní desce. Následné kroky 1 Namontujte bezdrátovou kartu. 2 Vložte baterii. 3 Nasaďte spodní kryt. 77

78 Demontáž základní desky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese POZNÁMKA: Servisní označení počítače je uloženo na základní desce. Po výměně základní desky je třeba v nastavení systému BIOS zadat výrobní číslo. POZNÁMKA: Výměnou základní desky dojde k odstranění všech změn, které jste v systému BIOS pomocí programu pro jeho nastavení provedli. Po výměně základní desky musíte příslušné změny provést znovu. POZNÁMKA: Před odpojením kabelů od systémové desky si zapamatujte jejich umístění, abyste je po výměně systémové desky zapojili správně. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte paměťové moduly. 4 Vyjměte chladič. 5 Vyjměte disk SSD. Postup 1 Odlepte pásky, kterými jsou kabel displeje a kabel desky dotykového displeje připevněny k základní desce. 2 Otevřete západky a odpojte kabel displeje a kabel desky dotykového displeje od základní desky. 3 Odlepte kabel displeje a kabel desky dotykového displeje od základní desky. 4 Sloupněte pásku, kterou je kabel desky I/O připevněn k základní desce. 78

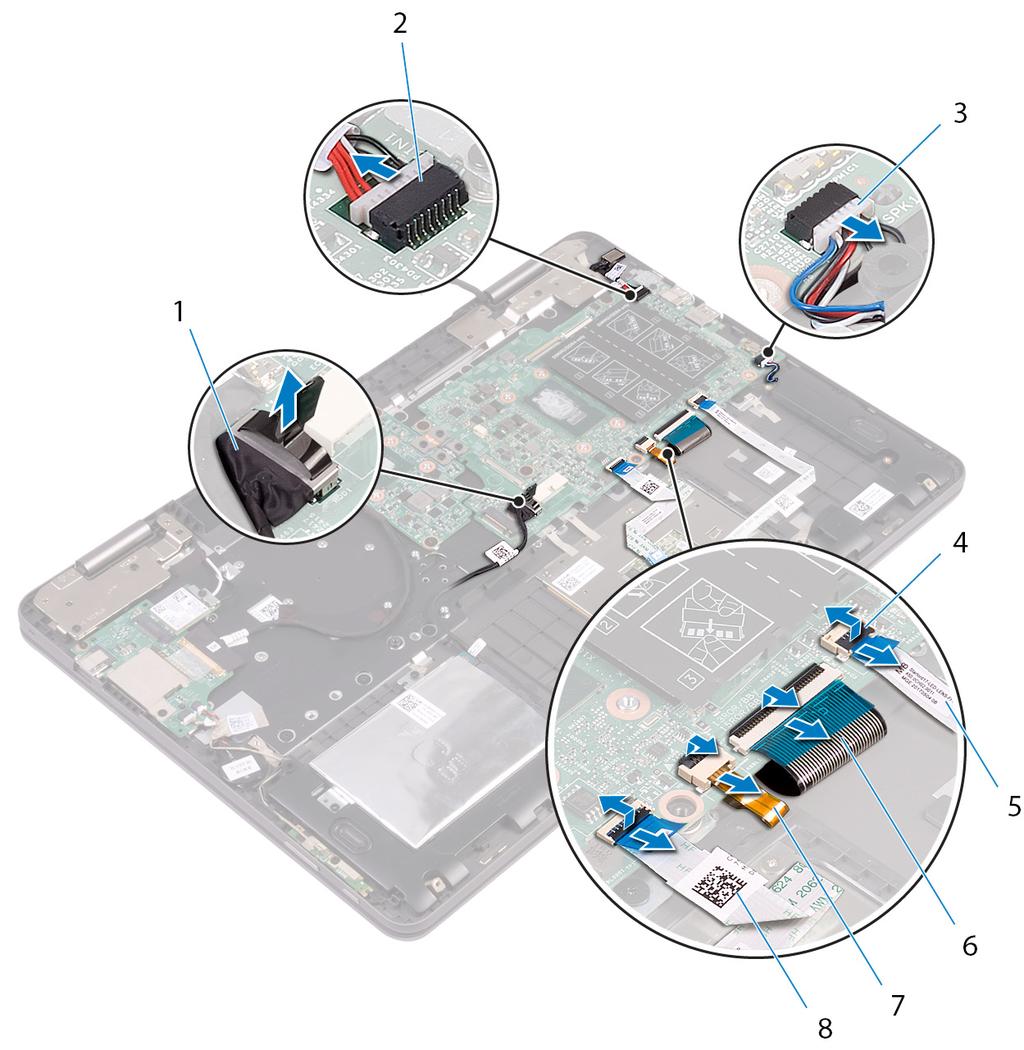

79 5 Otevřete západku a odpojte kabel desky I/O od základní desky. Obrázek 29. Odpojení kabelů 6 Odpojte pomocí poutka kabel pevného disku od základní desky. 7 Odpojte kabel adaptéru napájení ze základní desky. 8 Odpojte kabel reproduktoru od základní desky. 79

80 9 Otevřete západku a odpojte kabel desky indikátorů, kabel klávesnice, kabel podsvícení klávesnice a kabel dotykové podložky od základní desky. Obrázek 30. Odpojení kabelů 1 kabel pevného desku 2 kabel portu napájecího adaptéru 3 kabel reproduktoru 4 západky (4) 5 kabel panelu indikátorů stavu 6 kabel klávesnice 7 kabel podsvícení klávesnice 8 kabel dotykové podložky 10 Vyšroubujte čtyři šrouby (M2x3), které připevňují držáky dceřiné desky grafiky k dceřiné desce grafiky a základní desce. 80

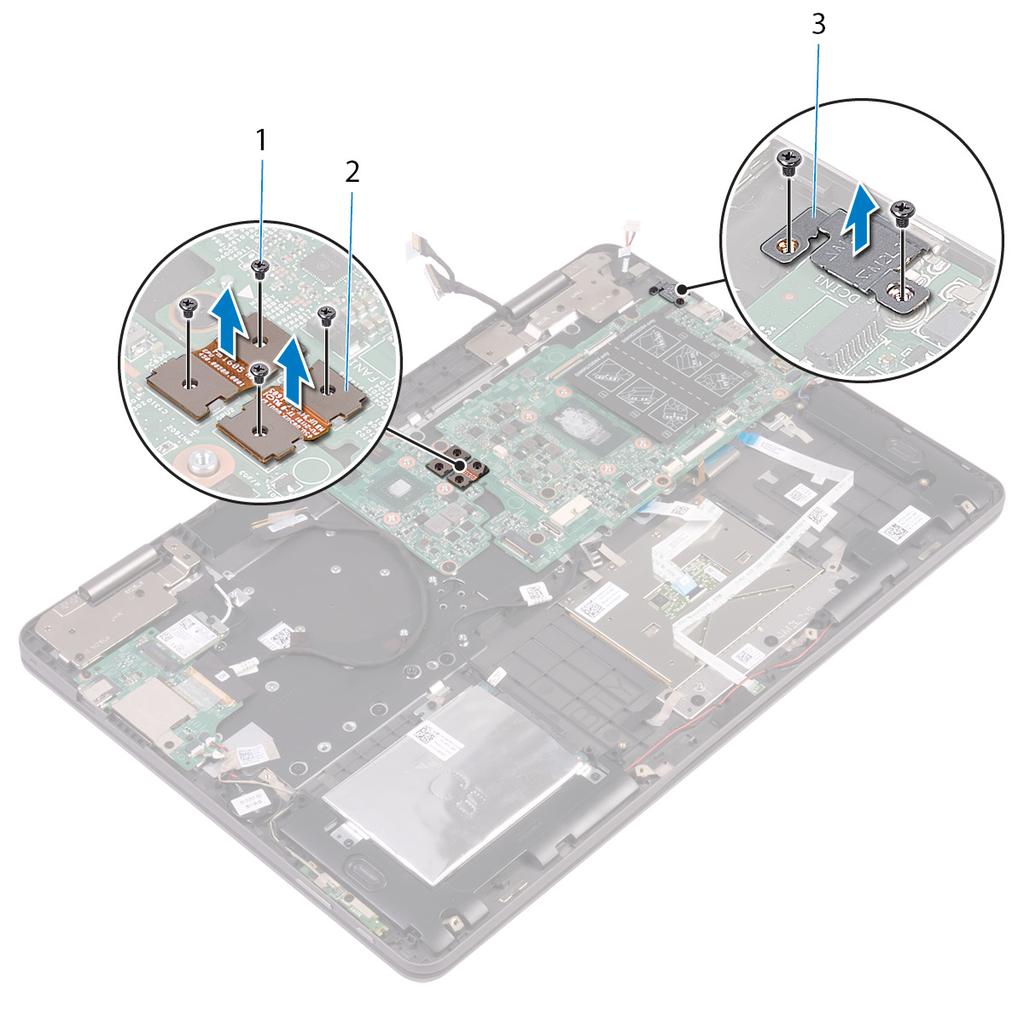

81 11 Vyšroubujte dva šrouby (M2x3), které připevňují držák portu USB Type-C k základní desce a sestavě opěrky rukou. Obrázek 31. Odstranění držáků 1 šrouby (6) 2 držáky dceřiné desky grafiky 3 Držák portu USB Type-C 12 Vyšroubujte čtyři šrouby (M2x2 s velkou hlavou), kterými je základní deska připevněna k sestavě opěrky rukou. 81

82 13 Vyjměte základní desku ze sestavy opěrky rukou. Obrázek 32. Demontáž základní desky 1 šrouby (4) 2 základní deska 3 sestava opěrky rukou 82

83 Montáž základní desky VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese POZNÁMKA: Servisní označení počítače je uloženo na základní desce. Po výměně základní desky je třeba v nastavení systému BIOS zadat výrobní číslo. POZNÁMKA: Výměnou základní desky dojde k odstranění všech změn, které jste v systému BIOS pomocí programu pro jeho nastavení provedli. Po výměně základní desky musíte příslušné změny provést znovu. Postup 1 Otvory pro šrouby na základní desce zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 2 Našroubujte čtyři šrouby (M2x2 s velkou hlavou), kterými je základní deska připevněna k sestavě opěrky rukou. 3 Otvory pro šrouby na držáku portu USB Type-C zarovnejte s otvory pro šrouby na základní desce a sestavě opěrky rukou. 4 Zašroubujte dva šrouby (M2x3), které připevňují držák portu USB Type-C k základní desce a sestavě opěrky rukou. 5 Otvory pro šrouby na držácích dceřiné desky grafiky zarovnejte s otvory pro šrouby na dceřiné desce grafiky a základní desce. 6 Zašroubujte čtyři šrouby (M2x3), které připevňují držáky dceřiné desky grafiky k dceřiné desce grafiky a základní desce. 7 Zasuňte kabel desky indikátoru napájení, kabel klávesnice, kabel podsvícení klávesnice a kabel dotykové podložky do příslušných konektorů na základní desce a zajistěte kabely západkami. 8 Připojte kabel reproduktoru k základní desce. 9 Připojte kabel portu adaptéru napájení k základní desce. 83

84 10 Připojte kabel pevného disku k základní desce. 11 Připojte kabel desky I/O k základní desce a zajistěte jej uzavřením západky. 12 Nalepte pásku, kterou je kabel desky I/O připevněn k základní desce. 13 Zasuňte kabel displeje a kabel desky dotykového displeje do příslušných konektorů na základní desce a zajistěte kabely západkami. 14 Nalepte pásky, které zajišťují kabel displeje a kabel desky dotykového displeje k příslušným konektorům na základní desce. Následné kroky 1 Proveďte instalaci disku SSD. 2 Namontujte chladič. 3 Proveďte instalaci paměťových modulů. 4 Vložte baterii. 5 Nasaďte spodní kryt. Zadání servisního označení do programu pro nastavení systému BIOS 1 Zapněte nebo restartujte počítač. 2 Když se zobrazí logo Dell, stisknutím klávesy F2 přejdete do programu pro nastavení systému BIOS. 3 Přejděte na hlavní kartu a do pole Service Tag Input (Zadání servisního označení) zadejte servisní označení. 84

85 Demontáž klávesnice VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte paměťové moduly. 4 Vyjměte disk SSD. 5 Demontujte bezdrátovou kartu. 6 Demontujte ventilátor. 7 Demontujte sestavu displeje. 8 Demontujte dceřinou desku grafiky. 9 Vyjměte chladič. 10 Demontujte desku I/O. 11 Demontujte port napájecího adaptéru. 12 Demontujte základní desku. Postup 1 Vyšroubujte 17 šroubů (M2x2 s velkou hlavou), které připevňují držák klávesnice k sestavě opěrky rukou. 2 Odlepte pásky, které připevňují držák klávesnice k sestavě opěrky rukou. 85

86 3 Zvedněte držák klávesnice ze sestavy opěrky rukou. Obrázek 33. Demontáž držáku klávesnice 1 držák klávesnice 2 sestava opěrky rukou 3 šrouby (17) 4 páska 4 Vyšroubujte 18 šroubů (M1.2x1.4), kterými je připevněn držák klávesnice k sestavě opěrky rukou. 86

87 5 Zvedněte držák klávesnice ze sestavy opěrky rukou. Obrázek 34. Demontáž klávesnice 1 klávesnice 2 sestava opěrky rukou 3 šrouby (18) 87

88 Instalace klávesnice VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Otvory pro šrouby na klávesnici zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 2 Našroubujte 18 šroubů (M1.2x1.4), kterými je připevněn držák klávesnice k sestavě opěrky rukou. 3 Otvory pro šrouby na držáku klávesnice zarovnejte s otvory pro šrouby na sestavě opěrky rukou. 4 Našroubujte 17 šroubů (M2x2 s velkou hlavou), které připevňují držák klávesnice k sestavě opěrky rukou. 5 Přilepte pásky, které připevňují držák klávesnice k sestavě opěrky rukou. Následné kroky 1 Vložte základní desku. 2 Nainstalujte port napájecího adaptéru. 3 Namontujte desku I/O. 4 Namontujte chladič. 5 Namontujte dceřinou desku grafiky. 6 Nasaďte sestavu displeje zpět. 7 Namontujte ventilátor. 8 Namontujte bezdrátovou kartu. 9 Proveďte instalaci disku SSD. 10 Proveďte instalaci paměťových modulů. 88

89 11 Vložte baterii. 12 Nasaďte spodní kryt. 89

90 Demontáž opěrky rukou VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte paměťové moduly. 4 Vyjměte knoflíkovou baterii. 5 Vyjměte disk SSD. 6 Postupujte podle postupu od kroku 1 po krok 3 v části Vyjmutí pevného disku. 7 Demontujte bezdrátovou kartu. 8 Demontujte ventilátor. 9 Demontujte desku indikátorů stavu. 10 Vyjměte dotykovou podložku. 11 Demontujte sestavu displeje. 12 Demontujte dceřinou desku grafiky. 13 Vyjměte chladič. 14 Demontujte desku I/O. 15 Demontujte klávesnici. 16 Demontujte port napájecího adaptéru. 17 Vyjměte desku napájení a tlačítek hlasitosti. 18 Vyjměte reproduktory. 19 Demontujte základní desku. 90

91 Postup Po provedení přípravných kroků zbývá pouze opěrka rukou. Obrázek 35. Demontáž opěrky rukou 1 opěrka rukou 91

92 Instalace opěrky rukou VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup Položte opěrku rukou na plochý povrch. Následné kroky 1 Vložte základní desku. 2 Namontujte reproduktory. 3 Vložte desku napájení a tlačítek hlasitosti. 4 Nainstalujte port napájecího adaptéru. 5 Namontujte klávesnici. 6 Namontujte desku I/O. 7 Namontujte chladič. 8 Namontujte dceřinou desku grafiky. 9 Nasaďte sestavu displeje zpět. 10 Namontujte kryt dotykové podložky. 11 Nainstalujte desku indikátorů stavu. 12 Namontujte ventilátor. 13 Namontujte bezdrátovou kartu. 14 Postupujte podle postupu od kroku 4 po krok 6 v části Instalace pevného disku. 15 Proveďte instalaci disku SSD. 16 Vložte knoflíkovou baterii. 17 Proveďte instalaci paměťových modulů. 92

93 18 Vložte baterii. 19 Nasaďte spodní kryt. 93

94 Demontáž panelu displeje VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. 4 Demontujte sestavu displeje. Postup 1 Vyjměte kabel displeje z vodítka v krytu závěsu. 2 Pomocí plastové jehly uvolněte západky, kterými je sestava panelu displeje připevněna k zadnímu krytu a sestavě antény. 94

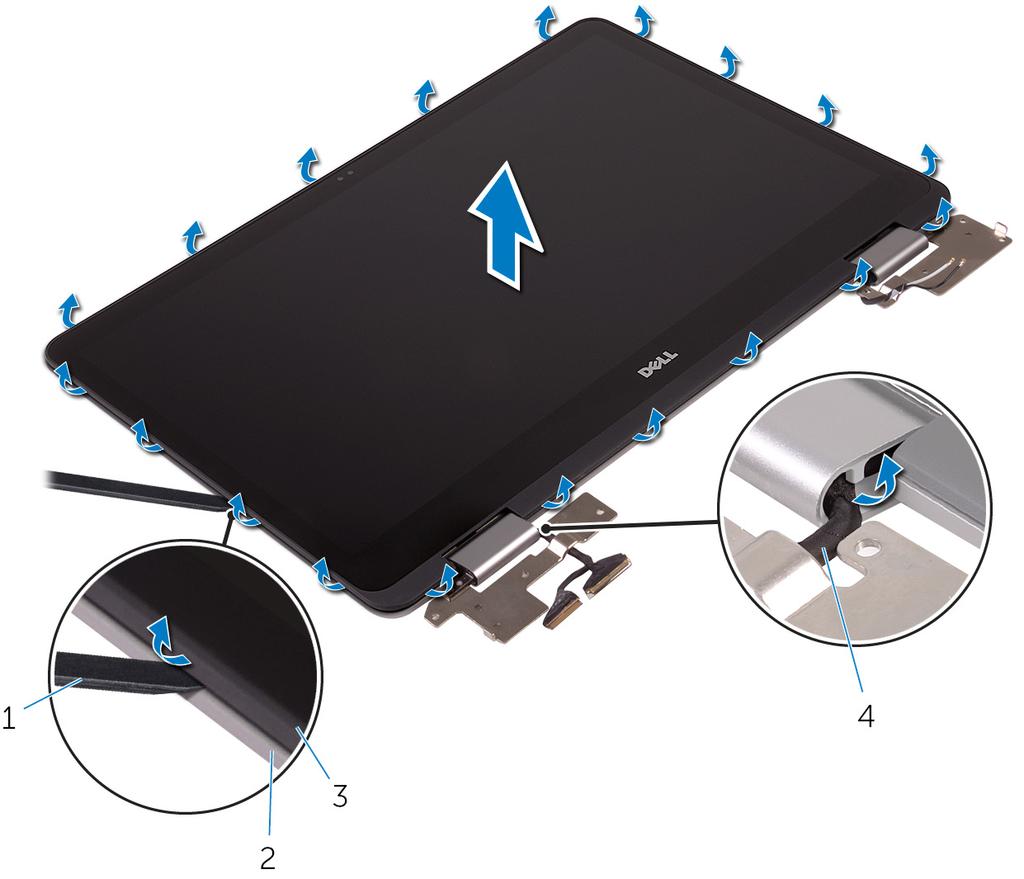

95 3 Zvedněte sestavu panelu displeje ze zadního krytu displeje a sestavy antény. Obrázek 36. Vyjmutí sestavy panelu displeje 1 plastová jehla 2 zadní kryt displeje a sestava antény 3 sestava panelu displeje 4 kabel displeje UPOZORNĚNÍ: Položte sestavu panelu displeje na rovný, měkký a čistý povrch, abyste zabránili poškrábání displeje. 4 Sestavu panelu displeje otočte a položte ji na rovný povrch displejem dolů. 5 Demontujte kameru. 6 Demontujte desku čidla. 95

96 7 Odpojte kabel displeje. Po provedení výše uvedených kroků nám zbývá jen panel displeje. Obrázek 37. Panel displeje 1 panel displeje. 96

97 Montáž panelu displeje VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Položte panel displeje na rovný povrch. 2 Připojte kabel displeje. 3 Namontujte desku čidla. 4 Namontujte kameru. 5 Otočte sestavu panelu displeje. 6 Proveďte kabel displeje vodítky v krytech závěsů. 7 Zarovnejte západky na sestavě panelu displeje se sloty na zadním krytu displeje a sestavě antény a sestavu panelu displeje jemně zatlačte na místo. Následné kroky 1 Nasaďte sestavu displeje zpět. 2 Namontujte bezdrátovou kartu. 3 Vložte baterii. 4 Nasaďte spodní kryt. 97

98 Vyjmutí zadního krytu displeje a sestavy antény VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. 4 Demontujte sestavu displeje. 5 Postupujte podle kroků 1 až 3 v části Demontáž panelu displeje. Postup Po provedení přípravných kroků nám zbývá pouze zadní kryt displeje a sestava antény. 98

99 Obrázek 38. Zadní kryt displeje a sestava antény 1 zadní kryt displeje a sestava antény 99

100 Montáž zadního krytu displeje a sestavy antény VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup Položte zadní kryt displeje a sestavu antény na rovný povrch. Následné kroky 1 Postupujte podle kroků 6 až 8 v části Montáž panelu displeje. 2 Nasaďte sestavu displeje zpět. 3 Namontujte bezdrátovou kartu. 4 Vložte baterii. 5 Nasaďte spodní kryt. 100

101 Demontáž kamery VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. 4 Demontujte sestavu displeje. 5 Postupujte podle kroků 1 až 4 v části Demontáž panelu displeje. Postup 1 Pomocí plastové jehly opatrně vypačte modul kamery ze sestavy panelu displeje. 2 Otočte modul kamery. 101

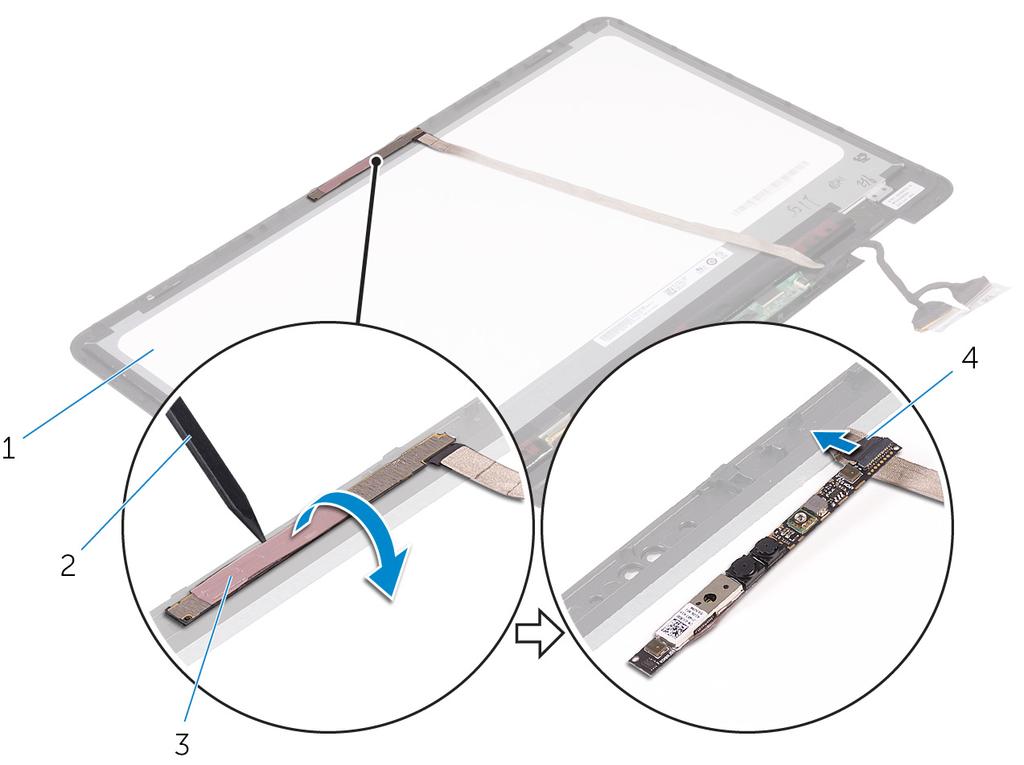

102 3 Odpojte kabel kamery od modulu kamery. Obrázek 39. Demontáž kamery 1 sestava panelu displeje 2 plastová jehla 3 modul kamery 4 Kabel kamery 102

103 Instalace kamery VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Připojte kabel k modulu kamery. 2 Otočte modul kamery. 3 Pomocí zarovnávacího výčnělku připevněte kameru k panelu displeje. Následné kroky 1 Postupujte podle kroků 6 až 8 v části Montáž panelu displeje. 2 Nasaďte sestavu displeje zpět. 3 Namontujte bezdrátovou kartu. 4 Vložte baterii. 5 Nasaďte spodní kryt. 103

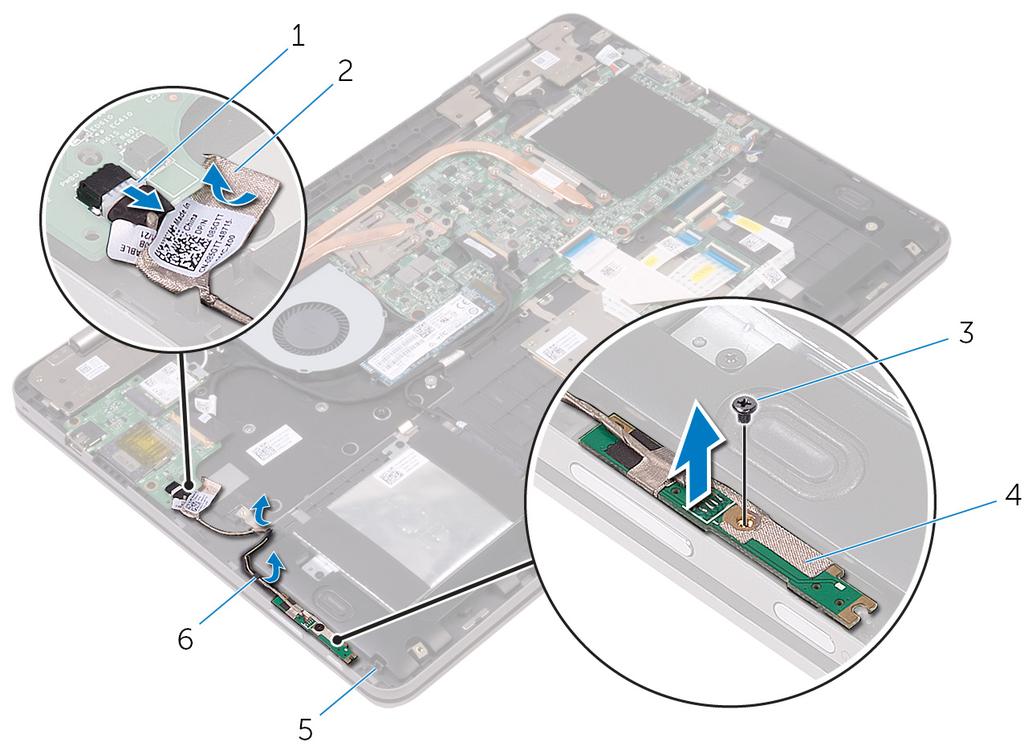

104 Vyjmutí desky čidla VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. 4 Demontujte sestavu displeje. 5 Postupujte podle kroků 1 až 4 v části Demontáž panelu displeje. Postup 1 Vyšroubujte šroub (M2x2 s velkou hlavou), kterým je deska čidla připevněna k sestavě panelu displeje. 2 Odlepte pásku, kterou je připevněn kabel desky čidla k desce čidla. 3 Otevřete západku a odpojte kabel desky čidla od desky čidla. 104

105 4 Zvedněte desku čidla ze sestavy panelu displeje. Obrázek 40. Odstranění kabelu desky čidla 1 deska čidla 2 šroub 3 páska 4 kabel desky čidla 5 západka 105

106 Montáž desky čidla VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Postup 1 Zarovnejte desku čidla se sestavou panelu displeje a zacvakněte desku čidla na místo. 2 Zasuňte kabel desky čidla do konektoru na desce čidla a připevněte ho zatlačením na západku. 3 Přilepte pásku, kterou je připevněn kabel desky čidla k desce čidla. 4 Zašroubujte šroub (M2x2 s velkou hlavou), kterým je deska čidla připevněna k sestavě panelu displeje. Následné kroky 1 Postupujte podle kroků 6 až 8 v části Montáž panelu displeje. 2 Nasaďte sestavu displeje zpět. 3 Namontujte bezdrátovou kartu. 4 Vložte baterii. 5 Nasaďte spodní kryt. 106

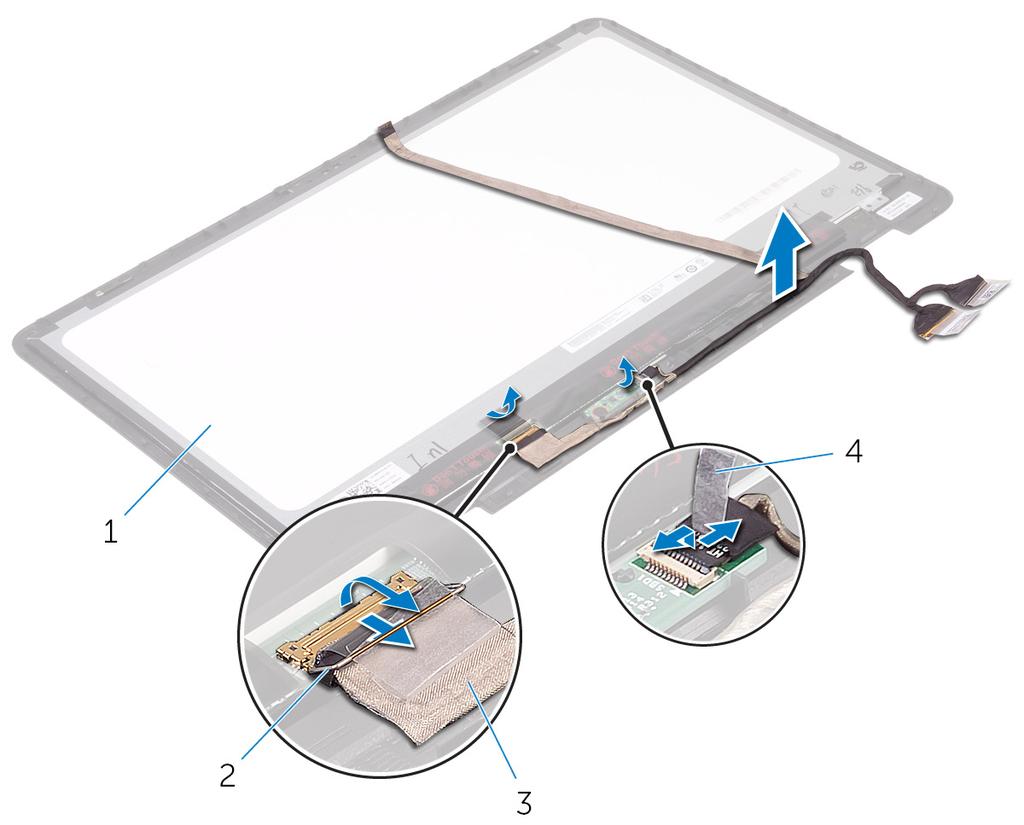

107 Vyjmutí kabelu displeje VAROVÁNÍ: Před manipulací s vnitřními částmi počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po manipulaci uvnitř počítače. Další informace o vzorových postupech v oblasti bezpečnosti naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Demontujte bezdrátovou kartu. 4 Demontujte sestavu displeje. 5 Postupujte podle kroků 1 až 4 v části Demontáž panelu displeje. Postup 1 Odlepte pásky, kterými je připevněn kabel displeje k sestavě panelu displeje a desce čidla. 2 Uvolněte západky a od sestavy panelu displeje a desky čidla odpojte kabel displeje. 107

108 3 Vyzvedněte kabel displeje ze sestavy panelu displeje. Obrázek 41. Vyjmutí kabelu displeje 1 sestava panelu displeje 2 západky (2) 3 kabely displeje (2) 4 pásky (2) 108
