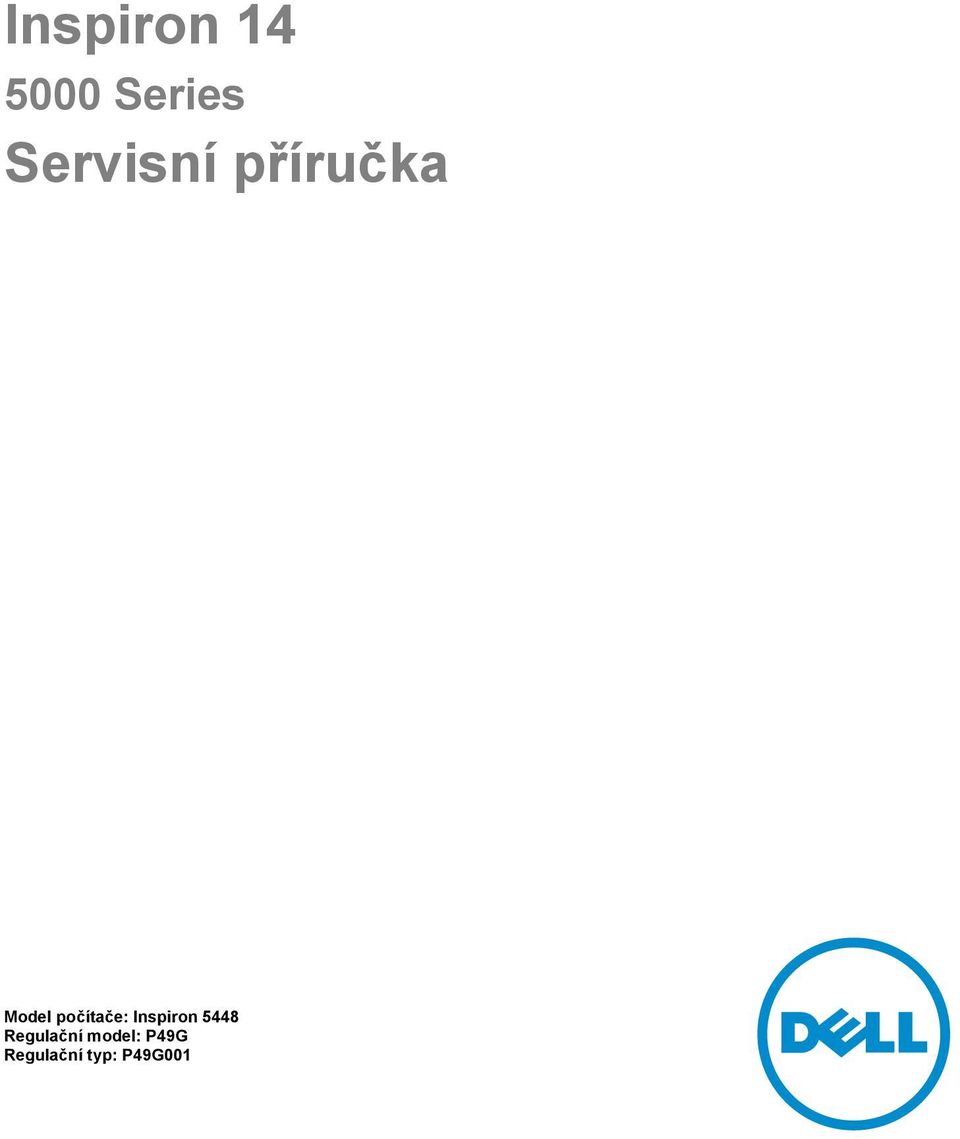

1 Inspiron Series Servisní příručka Model počítače: Inspiron 5448 Regulační model: P49G Regulační typ: P49G001

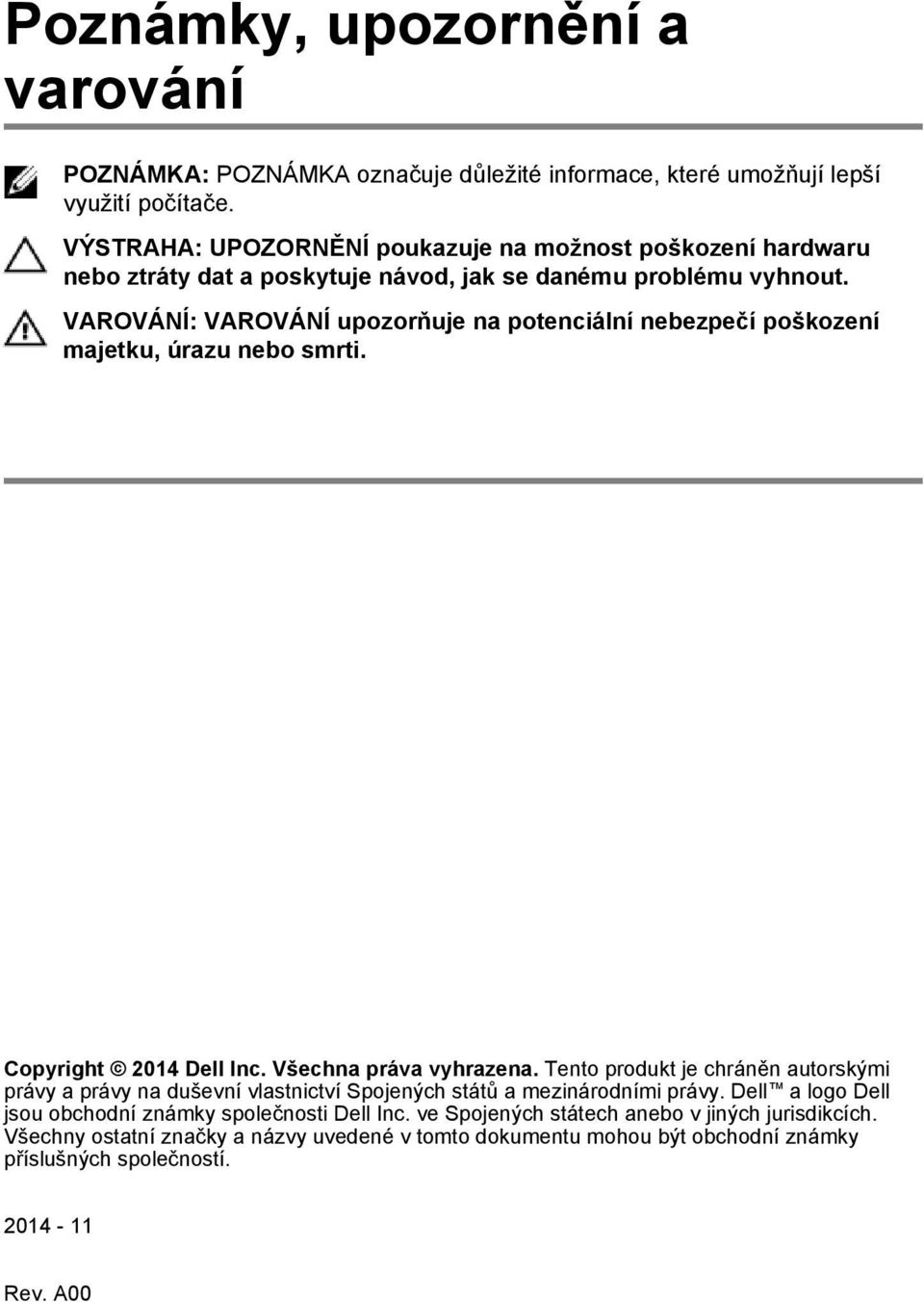

2 Poznámky, upozornění a varování POZNÁMKA: POZNÁMKA označuje důležité informace, které umožňují lepší využití počítače. VÝSTRAHA: UPOZORNĚNÍ poukazuje na možnost poškození hardwaru nebo ztráty dat a poskytuje návod, jak se danému problému vyhnout. VAROVÁNÍ: VAROVÁNÍ upozorňuje na potenciální nebezpečí poškození majetku, úrazu nebo smrti. Copyright 2014 Dell Inc. Všechna práva vyhrazena. Tento produkt je chráněn autorskými právy a právy na duševní vlastnictví Spojených států a mezinárodními právy. Dell a logo Dell jsou obchodní známky společnosti Dell Inc. ve Spojených státech anebo v jiných jurisdikcích. Všechny ostatní značky a názvy uvedené v tomto dokumentu mohou být obchodní známky příslušných společností Rev. A00

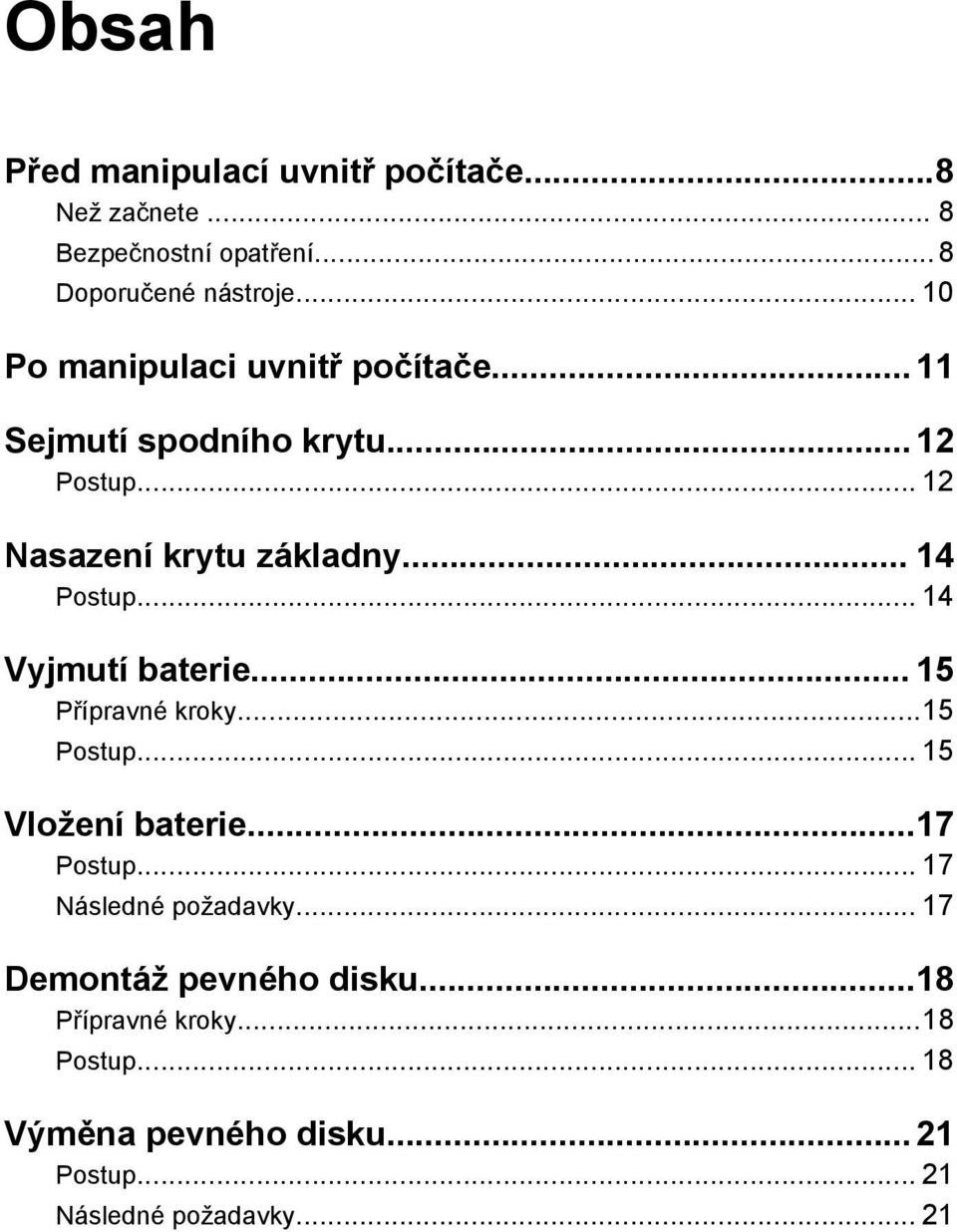

3 Obsah Před manipulací uvnitř počítače...8 Než začnete... 8 Bezpečnostní opatření...8 Doporučené nástroje Po manipulaci uvnitř počítače...11 Sejmutí spodního krytu...12 Postup Nasazení krytu základny Postup Vyjmutí baterie Přípravné kroky...15 Postup Vložení baterie...17 Postup Následné požadavky Demontáž pevného disku...18 Přípravné kroky...18 Postup Výměna pevného disku...21 Postup Následné požadavky... 21

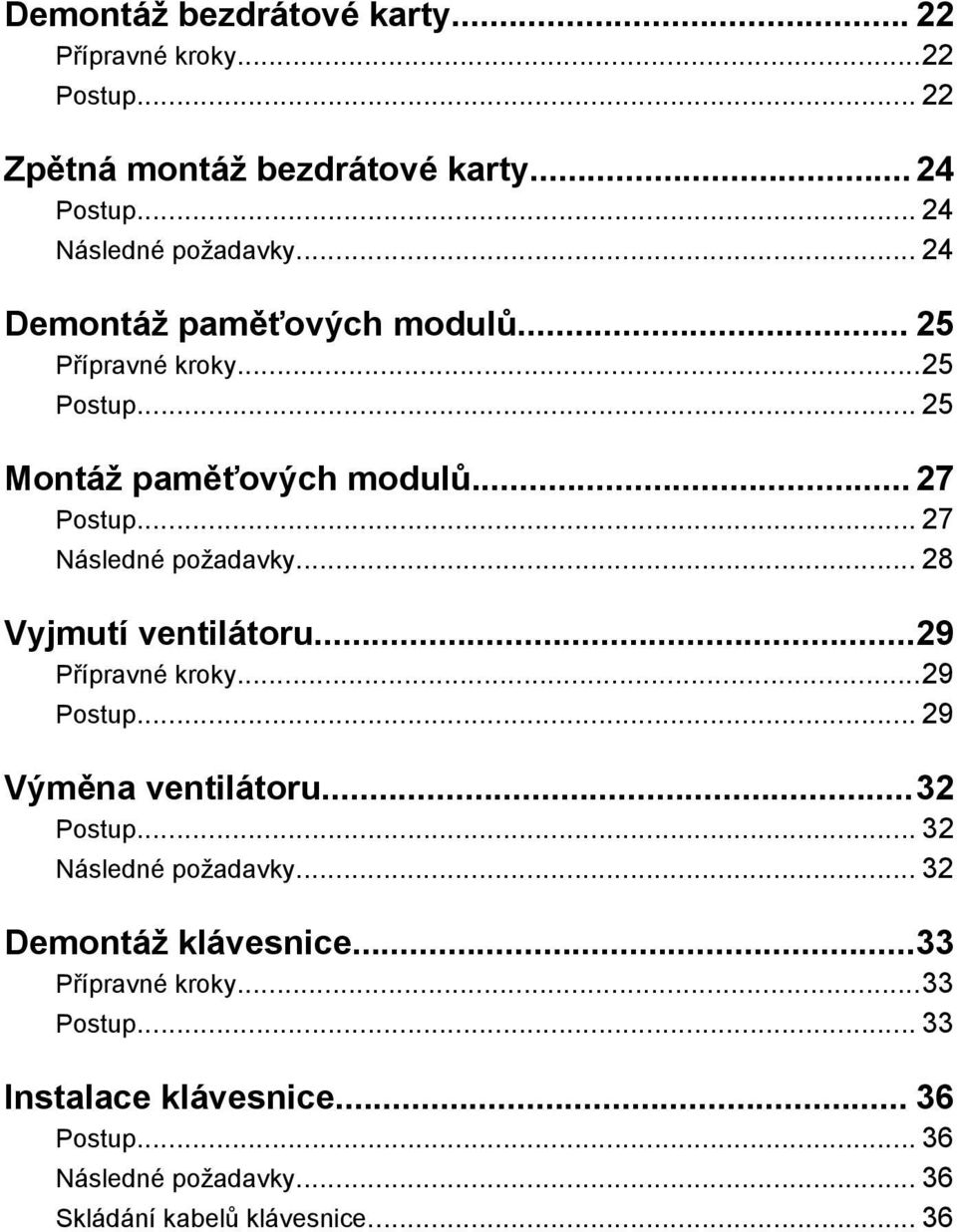

4 Demontáž bezdrátové karty Přípravné kroky...22 Postup Zpětná montáž bezdrátové karty...24 Postup Následné požadavky Demontáž paměťových modulů Přípravné kroky...25 Postup Montáž paměťových modulů Postup Následné požadavky Vyjmutí ventilátoru...29 Přípravné kroky...29 Postup Výměna ventilátoru...32 Postup Následné požadavky Demontáž klávesnice...33 Přípravné kroky...33 Postup Instalace klávesnice Postup Následné požadavky Skládání kabelů klávesnice... 36

5 Demontáž spodního rámečku...40 Přípravné kroky...40 Postup Instalace spodního rámečku...44 Postup Následné požadavky Demontáž chladiče Přípravné kroky...45 Postup Výměna chladiče...47 Postup Následné požadavky Vyjmutí knoflíkové baterie Přípravné kroky...48 Postup Vložení knoflíkové baterie...50 Postup Následné požadavky Vyjmutí reproduktorů Přípravné kroky...51 Postup Výměna reproduktorů...53 Postup Následné požadavky... 53

6 Demontáž panelu I/O Přípravné kroky...54 Postup Montáž panelu vstupů a výstupů Postup Následné požadavky Vyjmutí panelu indikátoru stavu...57 Přípravné kroky...57 Postup Montáž desky indikátoru stavů...61 Postup Následné požadavky Vyjmutí základní desky...62 Přípravné kroky...62 Postup Zpětná montáž základní desky Postup Následné požadavky Demontáž sestavy displeje Přípravné kroky...69 Postup Montáž sestavy displeje...72 Postup Následné požadavky... 73

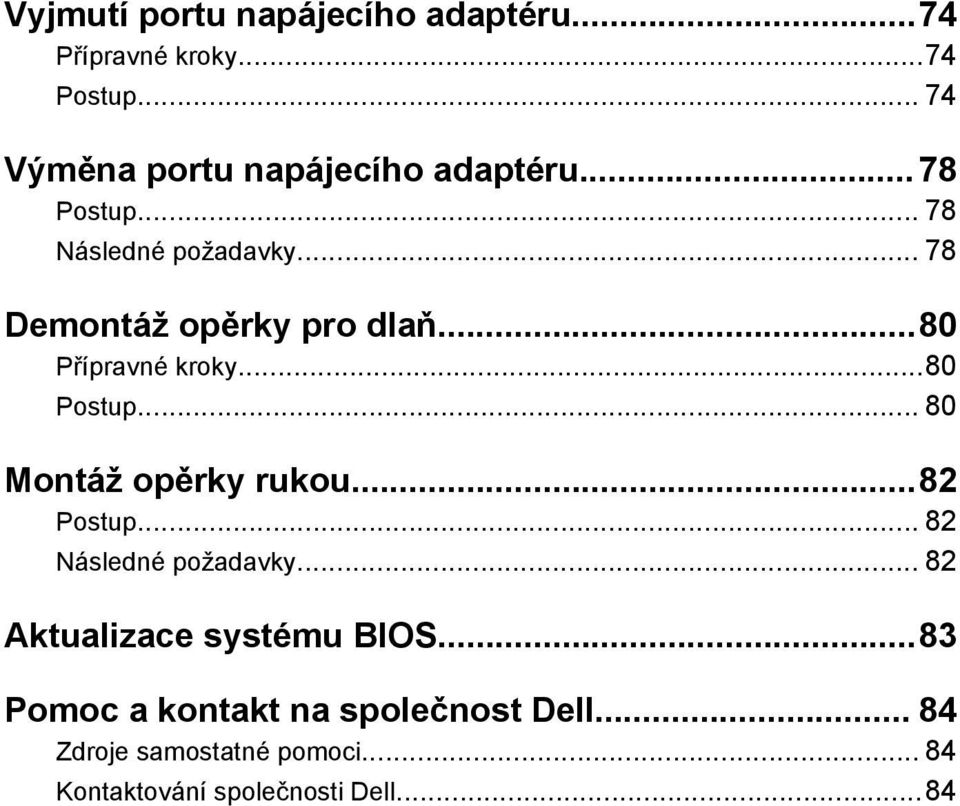

7 Vyjmutí portu napájecího adaptéru...74 Přípravné kroky...74 Postup Výměna portu napájecího adaptéru...78 Postup Následné požadavky Demontáž opěrky pro dlaň...80 Přípravné kroky...80 Postup Montáž opěrky rukou...82 Postup Následné požadavky Aktualizace systému BIOS...83 Pomoc a kontakt na společnost Dell Zdroje samostatné pomoci Kontaktování společnosti Dell...84

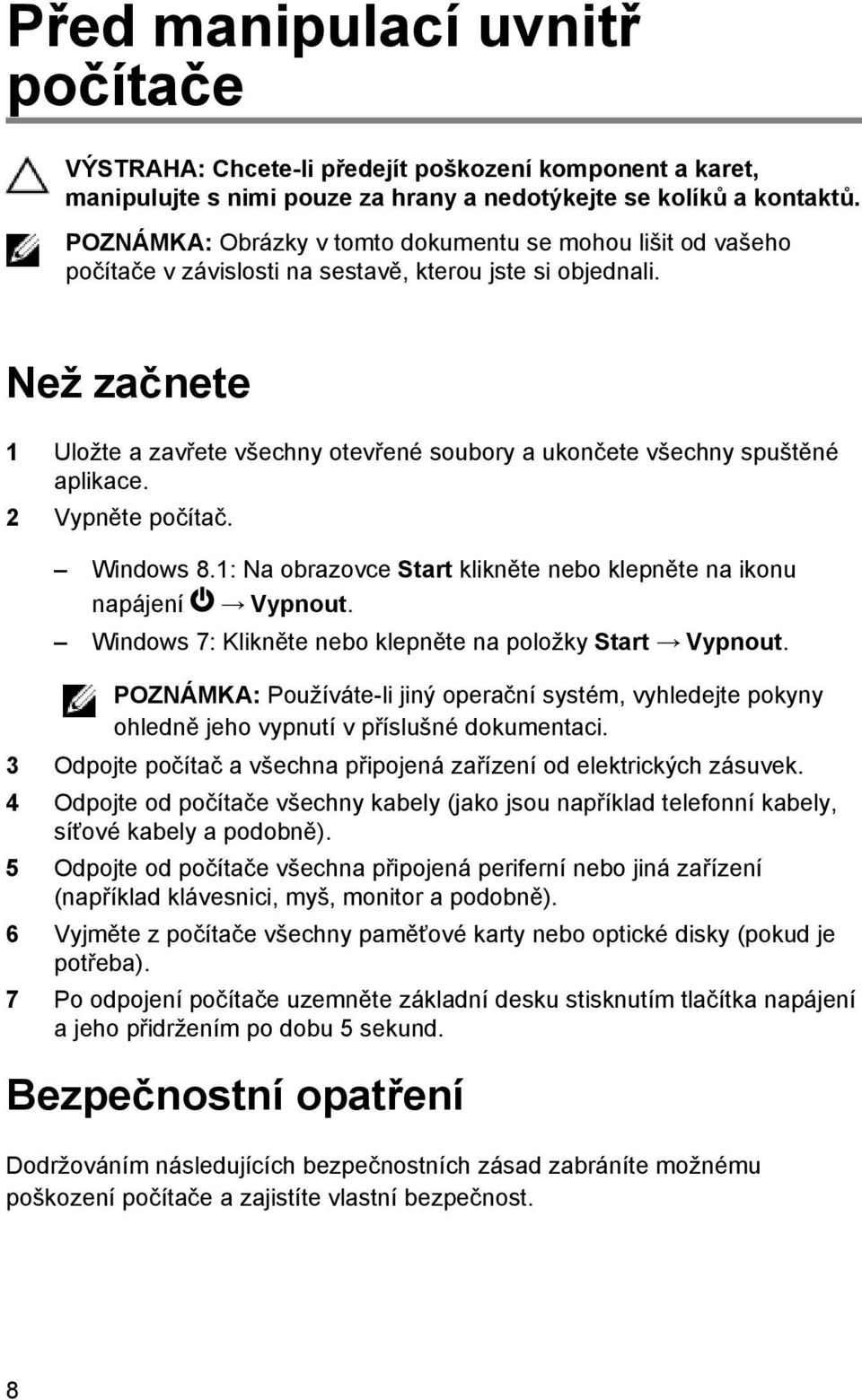

8 Před manipulací uvnitř počítače VÝSTRAHA: Chcete-li předejít poškození komponent a karet, manipulujte s nimi pouze za hrany a nedotýkejte se kolíků a kontaktů. POZNÁMKA: Obrázky v tomto dokumentu se mohou lišit od vašeho počítače v závislosti na sestavě, kterou jste si objednali. Než začnete 1 Uložte a zavřete všechny otevřené soubory a ukončete všechny spuštěné aplikace. 2 Vypněte počítač. Windows 8.1: Na obrazovce Start klikněte nebo klepněte na ikonu napájení Vypnout. Windows 7: Klikněte nebo klepněte na položky Start Vypnout. POZNÁMKA: Používáte-li jiný operační systém, vyhledejte pokyny ohledně jeho vypnutí v příslušné dokumentaci. 3 Odpojte počítač a všechna připojená zařízení od elektrických zásuvek. 4 Odpojte od počítače všechny kabely (jako jsou například telefonní kabely, síťové kabely a podobně). 5 Odpojte od počítače všechna připojená periferní nebo jiná zařízení (například klávesnici, myš, monitor a podobně). 6 Vyjměte z počítače všechny paměťové karty nebo optické disky (pokud je potřeba). 7 Po odpojení počítače uzemněte základní desku stisknutím tlačítka napájení a jeho přidržením po dobu 5 sekund. Bezpečnostní opatření Dodržováním následujících bezpečnostních zásad zabráníte možnému poškození počítače a zajistíte vlastní bezpečnost. 8

9 VAROVÁNÍ: Před manipulací s vnitřními součástmi počítače si přečtěte bezpečnostní pokyny dodané s počítačem. Další informace o vzorových bezpečnostních postupech naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/regulatory_compliance. VAROVÁNÍ: Před otevřením panelů nebo krytu počítače odpojte všechny zdroje napájení. Po dokončení práce uvnitř počítače nainstalujte zpět všechny kryty, panely a šrouby předtím, než připojíte zdroje napájení. VÝSTRAHA: Chcete-li předejít poškození počítače, ujistěte se, že je pracovní plocha rovná a čistá. VÝSTRAHA: Chcete-li předejít poškození komponent a karet, manipulujte s nimi pouze za hrany a nedotýkejte se kolíků a kontaktů. VÝSTRAHA: Odstraňování potíží a opravy smíte provádět pouze po schválení týmem technické podpory společnosti Dell nebo podle jeho pokynů. Záruka se nevztahuje na škody způsobené servisními zásady, které nebyly společností Dell schváleny. Přečtěte si bezpečnostní pokyny, které jste obdrželi s produktem nebo které najdete na adrese dell.com/regulatory_compliance. VÝSTRAHA: Před manipulací s vnitřními součástmi počítače proveďte uzemnění tím, že se dotknete nenatřené kovové plochy, jako například kovové části na zadní straně počítače. Během práce se opětovně dotýkejte nenatřeného kovového povrchu, abyste vybili statickou elektřinu, která by mohla interní součásti počítače poškodit. VÝSTRAHA: Při odpojování kabelu tahejte za konektor nebo pásek pro vytahování, nikoli za samotný kabel. Některé kabely mohou být opatřeny konektory se západkami nebo přítlačnými šrouby, které je třeba před odpojením kabelu uvolnit. Při odpojování kabelů konektory udržujte vyrovnané, aby nedošlo k ohnutí kolíků konektorů. Při připojování kabelů se ujistěte, že jsou konektory a porty správně otočeny a vyrovnány. VÝSTRAHA: Při odpojování síťového kabelu nejprve odpojte kabel od počítače a potom jej odpojte od síťového zařízení. VÝSTRAHA: Stiskem vysuňte všechny karty vložené ve čtečce paměťových karet. 9

10 Doporučené nástroje Postupy uvedené v tomto dokumentu mohou vyžadovat použití následujících nástrojů: křížový šroubovák, plastová jehla. 10

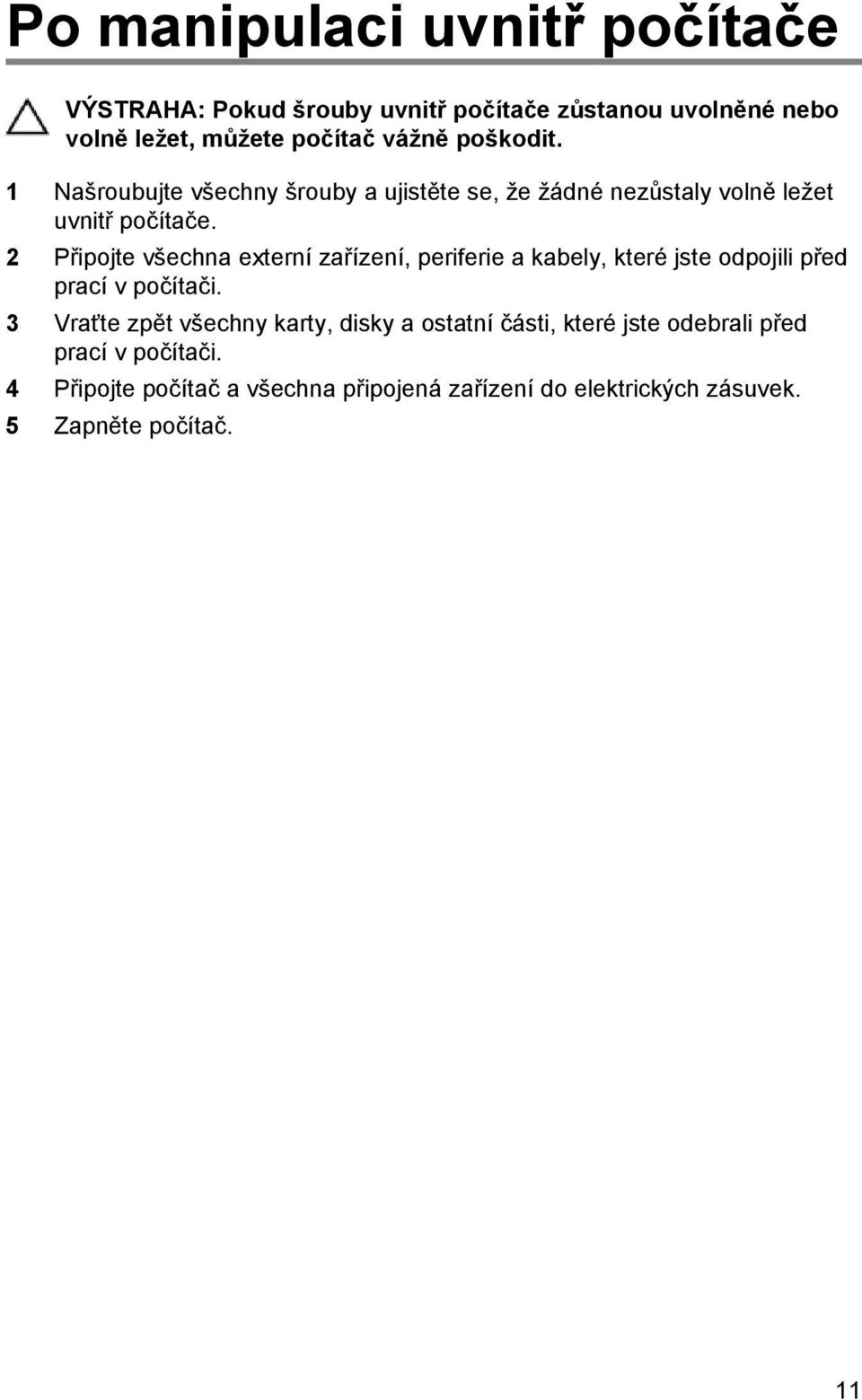

11 Po manipulaci uvnitř počítače VÝSTRAHA: Pokud šrouby uvnitř počítače zůstanou uvolněné nebo volně ležet, můžete počítač vážně poškodit. 1 Našroubujte všechny šrouby a ujistěte se, že žádné nezůstaly volně ležet uvnitř počítače. 2 Připojte všechna externí zařízení, periferie a kabely, které jste odpojili před prací v počítači. 3 Vraťte zpět všechny karty, disky a ostatní části, které jste odebrali před prací v počítači. 4 Připojte počítač a všechna připojená zařízení do elektrických zásuvek. 5 Zapněte počítač. 11

12 Sejmutí spodního krytu VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Zavřete displej a otočte počítač spodní stranou vzhůru. 2 Vyšroubujte šrouby, které připevňují spodní kryt k základnímu rámu. 3 Vypačte pomocí plastové jehly základní kryt ze základního rámu. 12

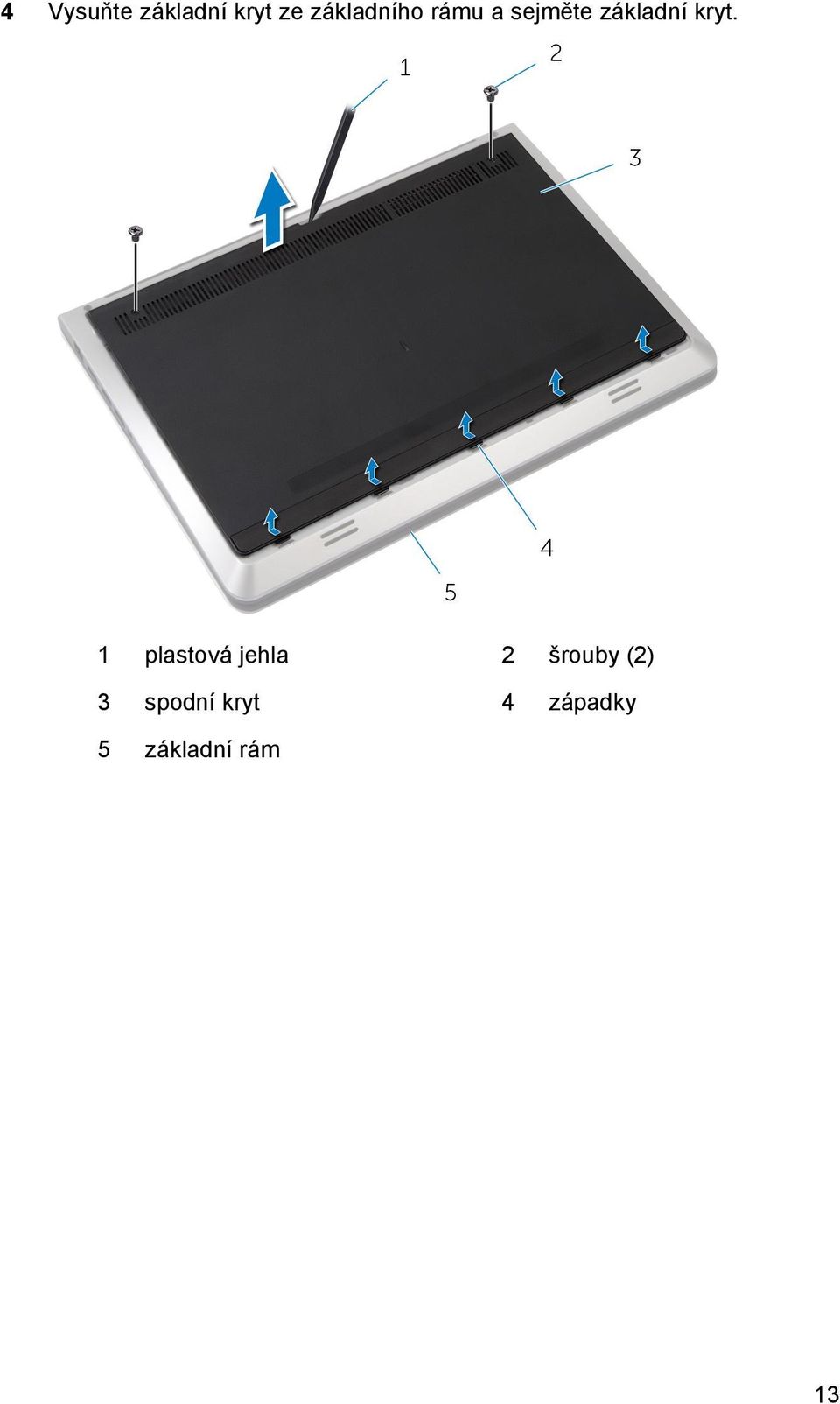

13 4 Vysuňte základní kryt ze základního rámu a sejměte základní kryt. 1 plastová jehla 2 šrouby (2) 3 spodní kryt 4 západky 5 základní rám 13

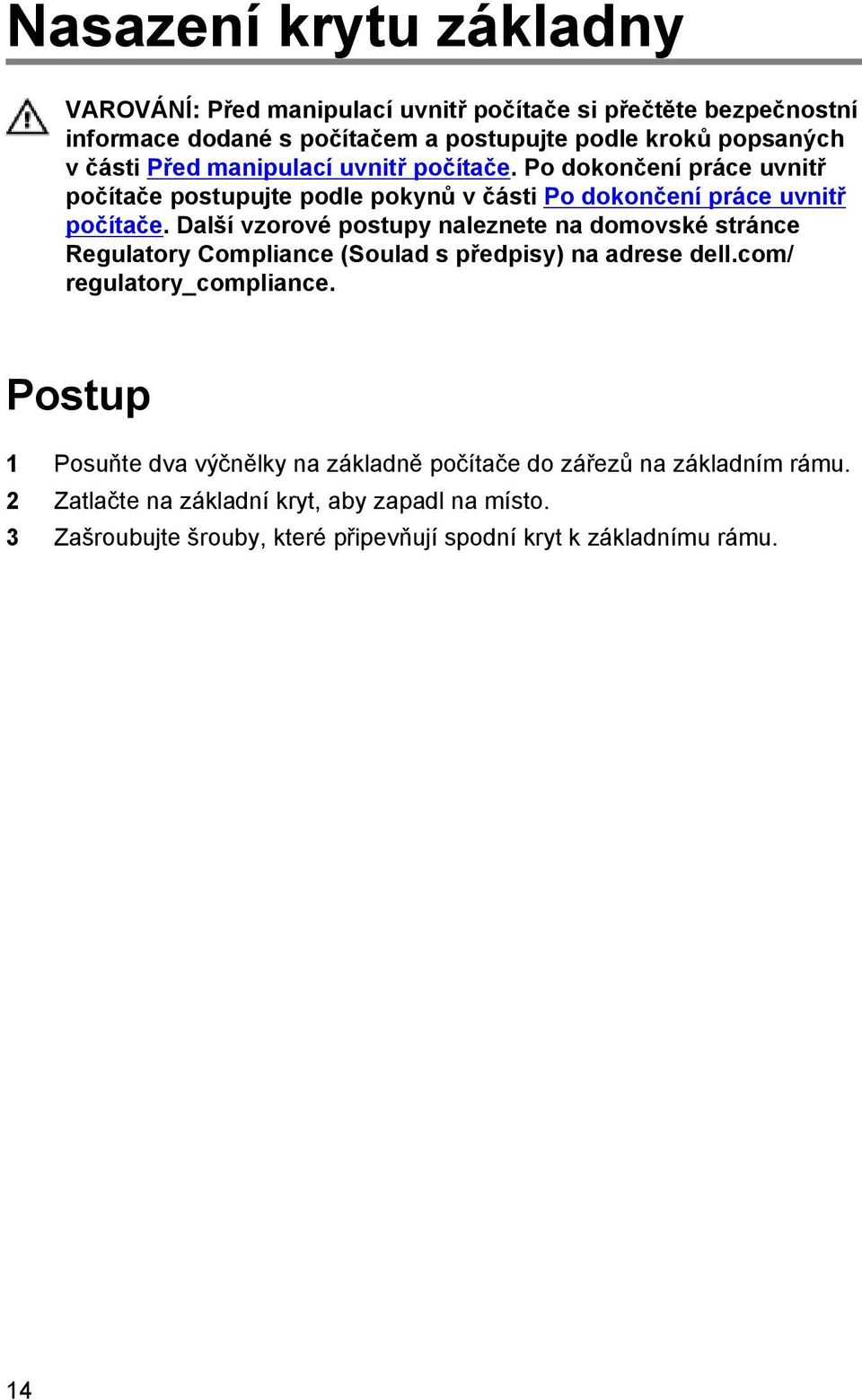

14 Nasazení krytu základny VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Posuňte dva výčnělky na základně počítače do zářezů na základním rámu. 2 Zatlačte na základní kryt, aby zapadl na místo. 3 Zašroubujte šrouby, které připevňují spodní kryt k základnímu rámu. 14

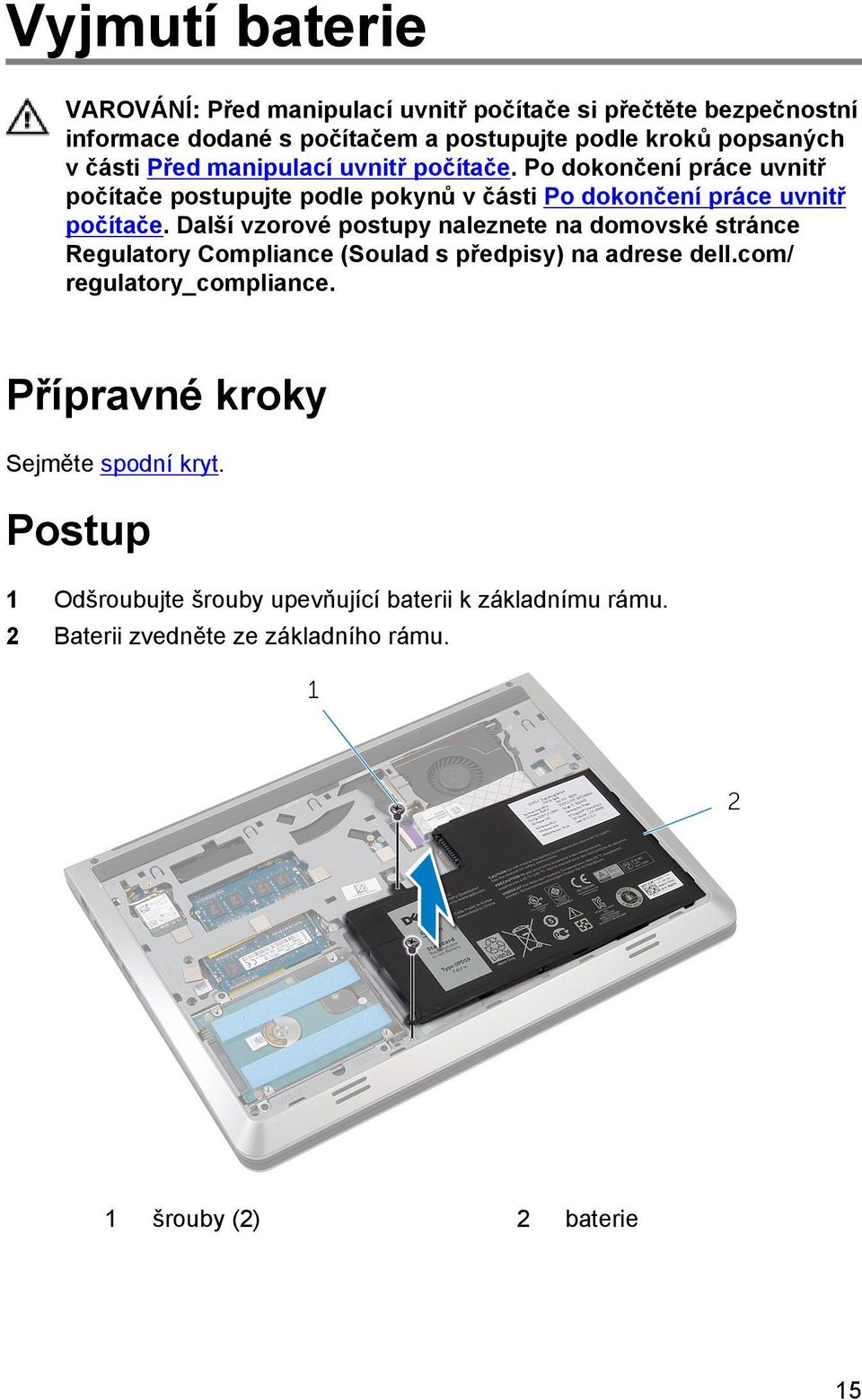

15 Vyjmutí baterie VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky Sejměte spodní kryt. Postup 1 Odšroubujte šrouby upevňující baterii k základnímu rámu. 2 Baterii zvedněte ze základního rámu. 1 šrouby (2) 2 baterie 15

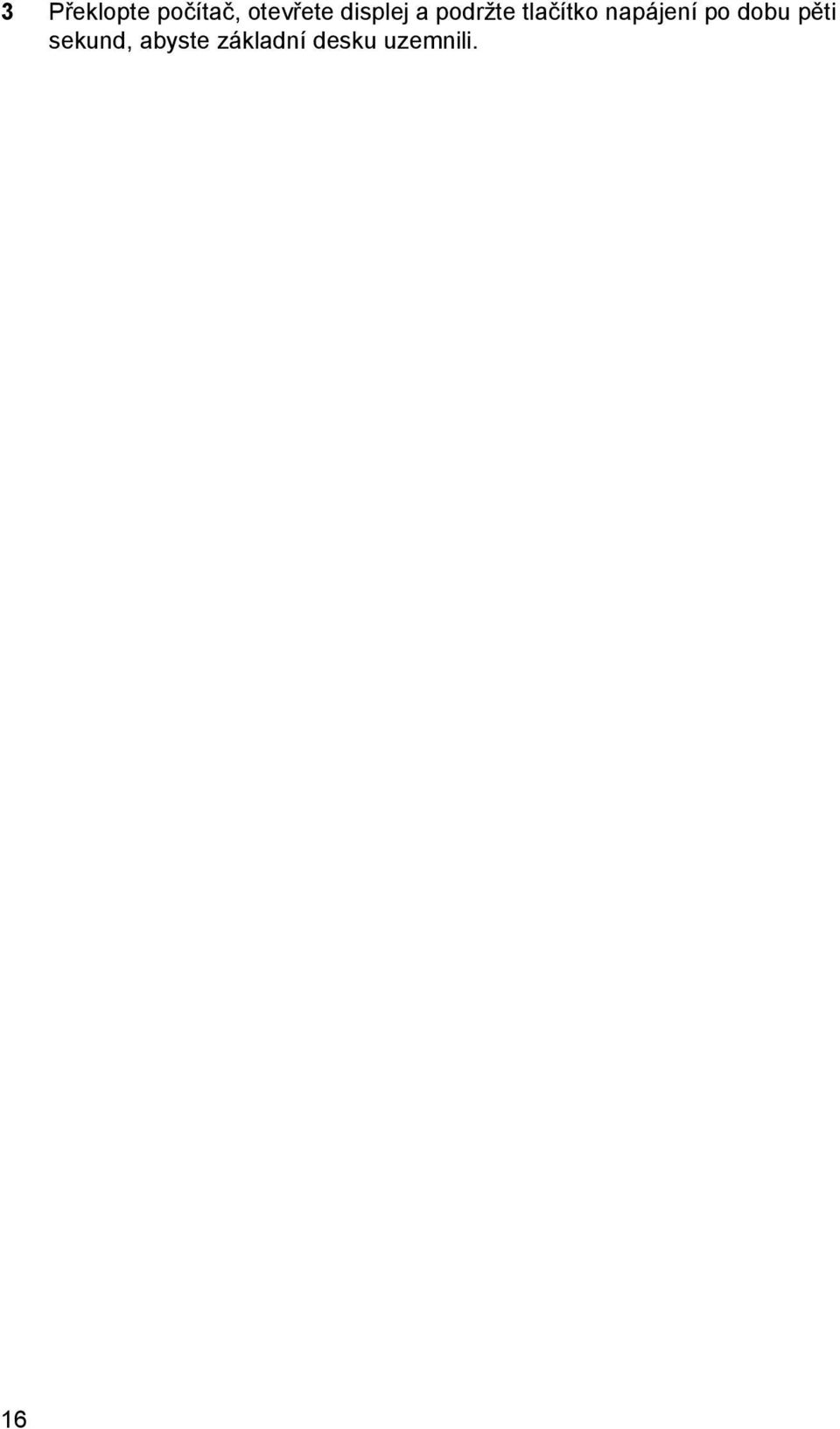

16 3 Překlopte počítač, otevřete displej a podržte tlačítko napájení po dobu pěti sekund, abyste základní desku uzemnili. 16

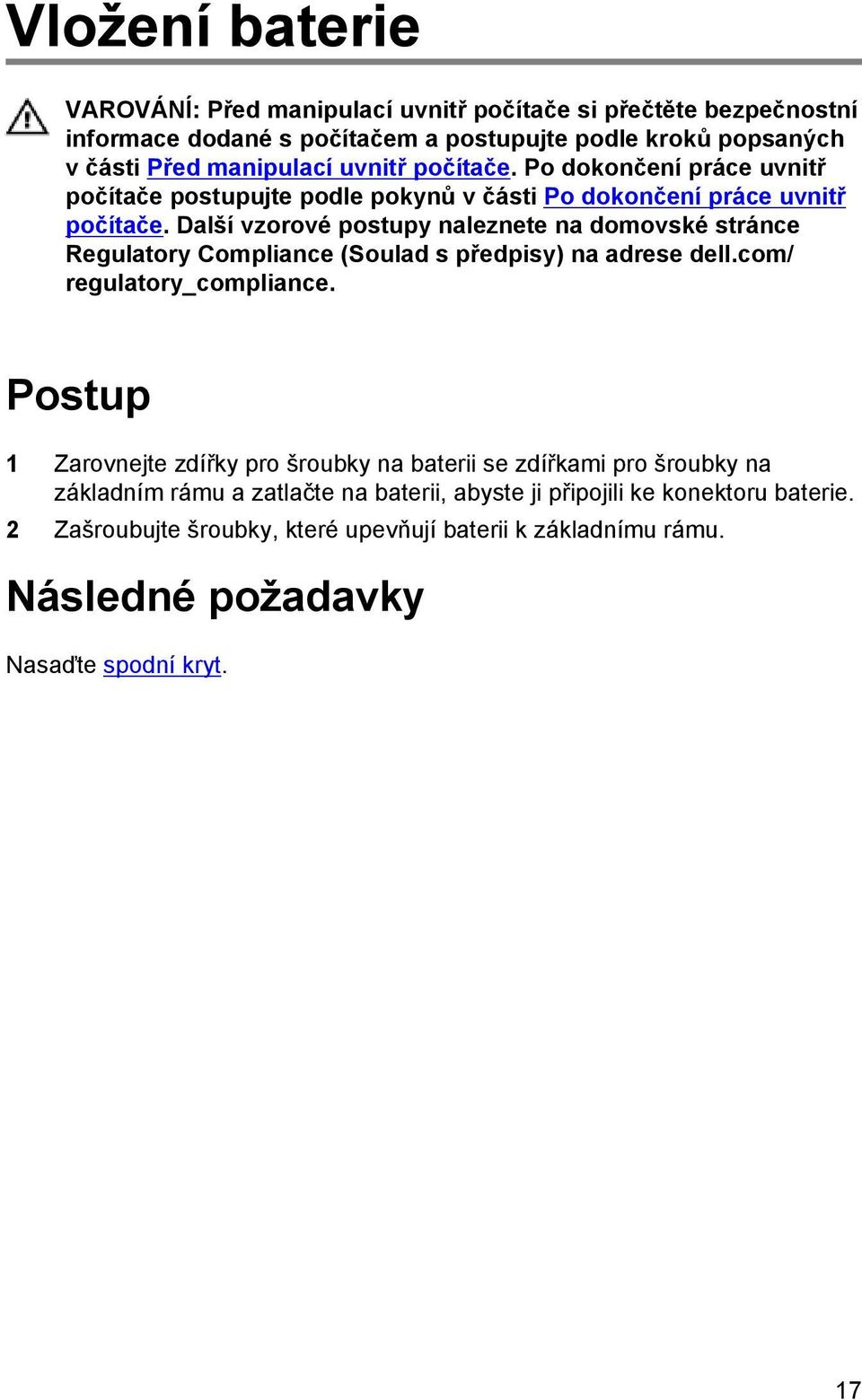

17 Vložení baterie VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Zarovnejte zdířky pro šroubky na baterii se zdířkami pro šroubky na základním rámu a zatlačte na baterii, abyste ji připojili ke konektoru baterie. 2 Zašroubujte šroubky, které upevňují baterii k základnímu rámu. Následné požadavky Nasaďte spodní kryt. 17

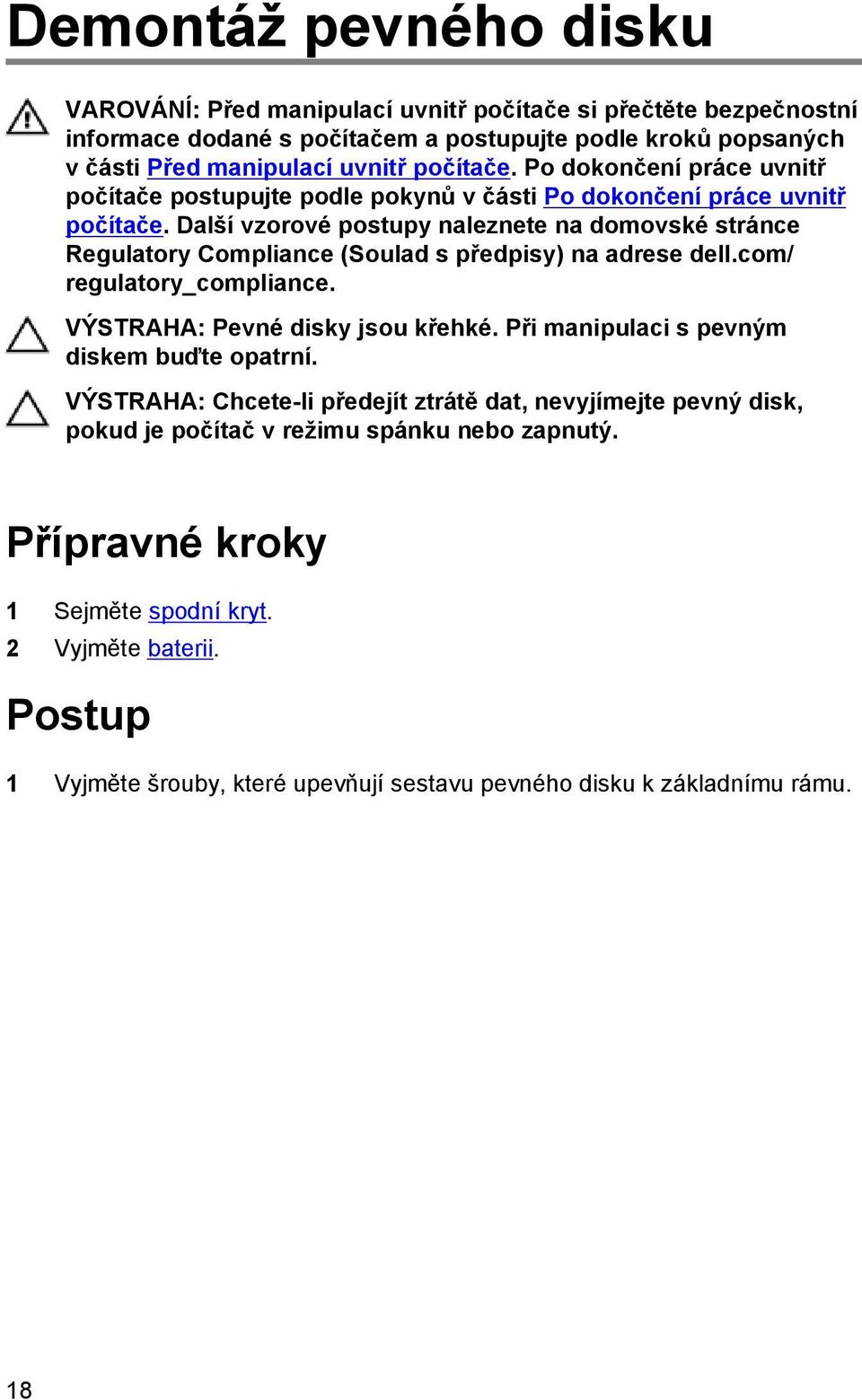

18 Demontáž pevného disku VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. VÝSTRAHA: Pevné disky jsou křehké. Při manipulaci s pevným diskem buďte opatrní. VÝSTRAHA: Chcete-li předejít ztrátě dat, nevyjímejte pevný disk, pokud je počítač v režimu spánku nebo zapnutý. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyjměte šrouby, které upevňují sestavu pevného disku k základnímu rámu. 18

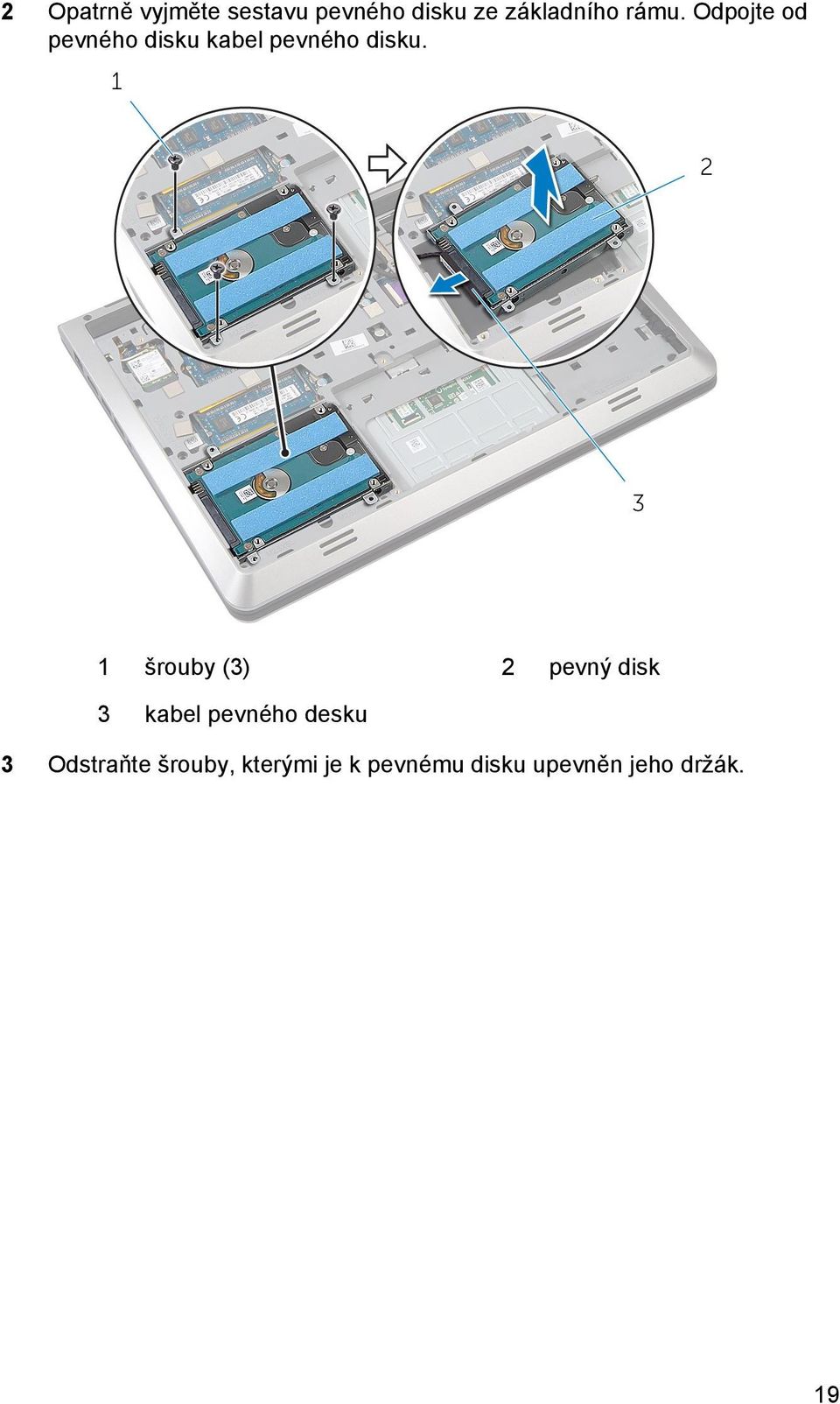

19 2 Opatrně vyjměte sestavu pevného disku ze základního rámu. Odpojte od pevného disku kabel pevného disku. 1 šrouby (3) 2 pevný disk 3 kabel pevného desku 3 Odstraňte šrouby, kterými je k pevnému disku upevněn jeho držák. 19

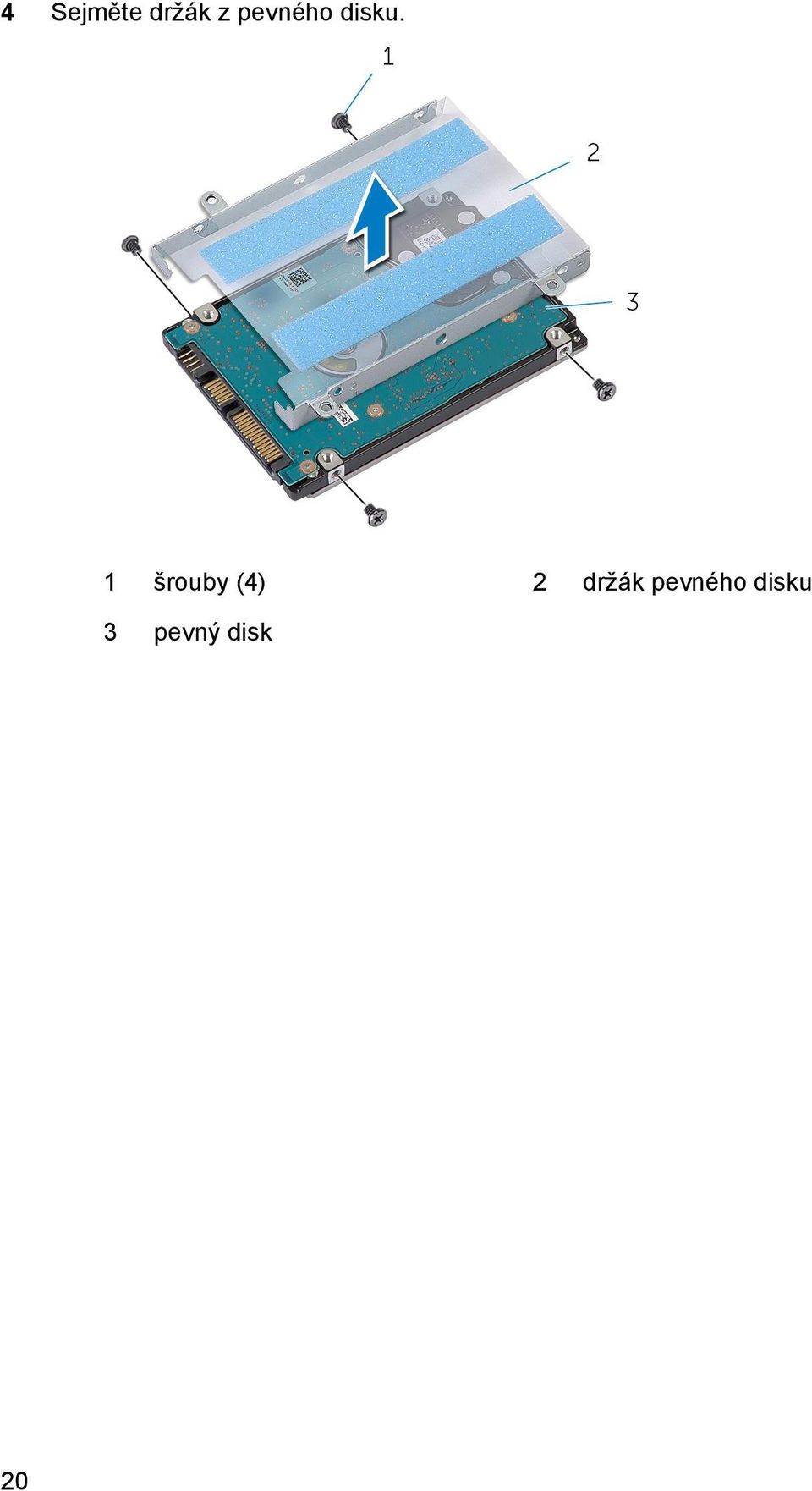

20 4 Sejměte držák z pevného disku. 1 šrouby (4) 2 držák pevného disku 3 pevný disk 20

21 Výměna pevného disku VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. VÝSTRAHA: Pevné disky jsou křehké. Při manipulaci s pevným diskem buďte opatrní. Postup 1 Umístěte držák pevného disku na pevný disk. 2 Vyrovnejte otvory pro šrouby v pevném disku s otvory v držáku pevného disku. 3 Zašroubujte šrouby upevňující držák pevného disku k pevnému disku. 4 Připojte k disku kabel pevného disku. 5 Umístěte sestavu pevného disku do základního rámu a zarovnejte otvory pro šrouby na sestavě pevného disku s otvory pro šrouby v základním rámu. 6 Zašroubujte šrouby, které upevňují sestavu pevného disku k základnímu rámu. Následné požadavky 1 Vložte baterii. 2 Nasaďte spodní kryt. 21

22 Demontáž bezdrátové karty VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Vyšroubujte šroub upevňující držák bezdrátové karty a bezdrátovou kartu ze základní desky. POZNÁMKA: Držák bezdrátové karty nemusí být k dispozici na všech modelech. 2 Zdvihněte držák bezdrátové karty z bezdrátové karty. 3 Odpojte anténní kabely od bezdrátové karty. 22

23 4 Bezdrátovou kartu nadzdvihněte a vysuňte ji ze slotu pro bezdrátovou kartu. 1 šroub 2 držák bezdrátové karty 3 anténní kabely (2) 4 bezdrátová karta 5 slot pro bezdrátovou kartu 23

24 Zpětná montáž bezdrátové karty VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup VÝSTRAHA: Abyste zamezili poškození bezdrátové karty, neumísťujte pod ni žádné kabely. 1 Zarovnejte zářez na bezdrátové kartě s výčnělkem na slotu pro bezdrátovou kartu a zasuňte kartu do slotu. 2 Otvor pro šroub na bezdrátové kartě zarovnejte s otvorem pro šroub na základní desce. 3 Připojte anténní kabely k bezdrátové kartě. 4 Umístěte držák bezdrátové karty na bezdrátovou kartu a zarovnejte zdířku pro šroub na držáku bezdrátové karty se zdířkou pro šroub na základní desce. 5 Zašroubujte šroub upevňující bezdrátovou kartu a její držák k základní desce. Následující tabulka uvádí barevné schéma anténních kabelů pro bezdrátové karty podporované tímto počítačem. Konektory na bezdrátové kartě Hlavní (bílý trojúhelník) Pomocný (černý trojúhelník) Barva anténního kabelu bílá černá Následné požadavky 1 Vložte baterii. 2 Nasaďte spodní kryt. 24

25 Demontáž paměťových modulů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Prsty opatrně roztáhněte zajišťovací spony na každém konci slotu paměťového modulu tak, aby modul lehce vyskočil. 25

26 2 Vysuňte paměťový modul ze slotu paměťového modulu. 1 zajišťovací spony (2) 2 slot paměťového modulu 3 paměťový modul, 26

27 Montáž paměťových modulů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Zarovnejte zářez na hraně paměťového modulu s výčnělkem na slotu paměťového modulu. 27

28 2 Modul pevně zasuňte pod úhlem do slotu a poté modul zatlačte směrem dolů, dokud nezapadne na místo. POZNÁMKA: Jestliže neuslyšíte cvaknutí, modul vyjměte a postup vkládání zopakujte. 1 slot paměťového modulu 2 západka 3 paměťový modul, Následné požadavky 1 Vložte baterii. 2 Nasaďte spodní kryt. 28

29 Vyjmutí ventilátoru VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Zvedněte západku a odpojte pomocí výčnělku kabel desky I/O od základní desky. 2 Sloupněte kabel desky I/O z ventilátoru. 3 Odpojte kabel displeje od základní desky. 29

30 4 Zapamatujte si umístění kabelu displeje a vyjměte ho z vodítek. 1 západka 2 kabel displeje 3 kabel desky I/O 4 ventilátor, 5 Odpojte kabel ventilátoru od základní desky. 6 Zapamatujte si umístění kabelu ventilátoru a vyjměte ho z vodítek. 7 Odšroubujte šrouby upevňující ventilátor k základnímu rámu. 30

31 8 Vyjměte ventilátor z opěrky rukou. 1 kabel ventilátoru 2 šrouby (2) 3 ventilátor, 31

32 Výměna ventilátoru VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Umístěte ventilátor na opěrku rukou a zarovnejte otvory pro šrouby na ventilátoru s otvory pro šrouby v základním rámu. 2 Zašroubujte šrouby upevňující ventilátor k základnímu rámu. 3 Proveďte kabel ventilátoru skrze vodítka a připojte ho k základní desce. 4 Proveďte kabel displeje skrze vodítka a připojte ho k základní desce. 5 Připevněte kabel desky I/O k ventilátoru. 6 Zasuňte kabel desky I/O do konektoru. Zatlačením na západku kabel zajistěte. Následné požadavky 1 Vložte baterii. 2 Nasaďte spodní kryt. 32

33 Demontáž klávesnice VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. Postup 1 Otočte počítač a otevřete displej. 2 Pomocí plastové jehly jemně vypačte klávesnici od jejího horního okraje. 3 Posunutím klávesnice směrem k displeji uvolněte západky na opěrce rukou. 33

34 4 Otočte klávesnici a položte ji na opěrku rukou. 1 plastová jehla 2 klávesnice 3 západky 34

35 5 Zvedněte západky a odpojte pomocí příslušných výčnělků kabel klávesnice a kabel podsvícení klávesnice od základní desky. POZNÁMKA: Kabel podsvícení klávesnice je zde pouze tehdy, pokud je notebook dodáván s podsvícenou klávesnicí. 1 kabel klávesnice 2 kabel podsvícení klávesnice 3 klávesnice 35

36 Instalace klávesnice VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup POZNÁMKA: Pokud montujete novou klávesnici, složte kabely stejným způsobem jako na staré klávesnici. Další informace naleznete v části Skládání kabelů klávesnice. 1 Zasuňte kabel klávesnice a kabel podsvícení klávesnice do příslušných konektorů. Zatlačte na západky, abyste kabely zajistili. 2 Otočte klávesnici a položte ji na opěrku rukou. 3 Zasuňte západky na klávesnici do slotů na opěrce rukou a zaklapněte klávesnici na místo. Následné požadavky 1 Vložte baterii. 2 Nasaďte spodní kryt. Skládání kabelů klávesnice VÝSTRAHA: Při skládání na kabely příliš netlačte. Když obdržíte náhradní klávesnici, kabely u klávesnice nejsou složeny. Postupujte podle těchto pokynů a složte kabely náhradní klávesnice stejným způsobem, jako jsou složeny u staré klávesnice. 36

37 POZNÁMKA: Kabel podsvícení klávesnice existuje pouze u podsvícené klávesnice. 1 Umístěte klávesnici na rovný a čistý povrch. 1 kabel klávesnice 2 kabel podsvícení klávesnice 3 klávesnice 37

38 2 Zvedněte kabel klávesnice a opatrně kabel podsvícení klávesnice složte na linku pro skládání. 1 kabel klávesnice 2 kabel podsvícení klávesnice 3 linka pro skládání 38

39 3 Pomocí linky pro zarovnání opatrně složte kabel klávesnice. 1 kabel klávesnice 2 kabel podsvícení klávesnice 3 linka pro zarovnání 1 klávesnice 2 kabel klávesnice 3 kabel podsvícení klávesnice 39

40 Demontáž spodního rámečku VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 40

41 Postup 1 Odšroubujte šrouby, které připevňují základní rám k opěrce rukou. 1 šrouby (6) 2 opěrka rukou 2 Zavřete displej a otočte počítač spodní stranou vzhůru. 41

42 3 Odšroubujte šrouby, které připevňují základní rám k opěrce rukou. 1 šrouby (9) 2 základní rám 4 Vypačte pomocí plastové jehly základní rám. 5 Základní rám jemně nadzdvihněte od horního okraje a posuňte směrem vzhůru. Tím uvolníte západky opěrky rukou. 42

43 6 Nadzdvihněte základní rám z opěrky rukou a vysuňte kabel displeje a kabel desky I/O ze základního rámu. 1 kabel displeje 2 plastová jehla 3 kabel desky I/O 4 základní rám 5 západky 43

44 Instalace spodního rámečku VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Protáhněte kabel displeje a kabel desky I/O sloty na základním rámu. 2 Zasuňte základní rám pod západky na opěrce rukou. 3 Zatlačte na okraje základního rámu, aby zapadl na místo. 4 Zašroubujte šrouby, které připevňují základní rám k opěrce rukou. 5 Otočte počítač a otevřete displej. 6 Zašroubujte šrouby, které připevňují základní rám k opěrce rukou. Následné požadavky 1 Namontujte klávesnici. 2 Namontujte ventilátor. 3 Namontujte pevný disk. 4 Vložte baterii. 5 Nasaďte spodní kryt. 44

45 Demontáž chladiče VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. VAROVÁNÍ: Chladič se může za běžného provozu zahřát. Než se dotknete chladiče, nechte ho po dostatečnou dobu vychladnout. VÝSTRAHA: Abyste zajistili maximální chlazení procesoru, nedotýkejte se oblastí přenosu tepla na chladiči. Mastnota na vaší pokožce může snížit schopnost teplovodivé pasty přenášet teplo. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. Postup POZNÁMKA: Obrázek znázorňuje chladič na notebooku, který je dodáván se samostatnou grafickou kartou. Chladič dodávaný s notebookem, který má integrovanou grafickou kartu, obsahuje pouze čtyři šrouby. 1 Postupně (podle pořadí vyznačeného na chladiči) vyšroubujte šrouby, které připevňují chladič k základní desce. 45

46 2 Vyjměte chladič ze základní desky. 1 šrouby (6) 2 chladič 46

47 Výměna chladiče VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. VÝSTRAHA: Nesprávné vyrovnání chladiče může způsobit poškození základní desky a procesoru. POZNÁMKA: Originální teplovodivou pastu lze použít znovu v případě, že společně nainstalujete původní základní desku a chladič. Pokud vyměníte základní desku nebo chladič, použijte termopodložku dodanou v sadě, abyste zajistili dosažení správné teplotní vodivosti. Postup 1 Zarovnejte otvory pro šrouby na chladiči s otvory pro šrouby na základní desce. 2 Postupně (podle pořadí vyznačeného na chladiči) zašroubujte šrouby, které připevňují chladič k základní desce. Následné požadavky 1 Namontujte základní rám. 2 Namontujte klávesnici. 3 Namontujte ventilátor. 4 Namontujte pevný disk. 5 Vložte baterii. 6 Nasaďte spodní kryt. 47

48 Vyjmutí knoflíkové baterie VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. VÝSTRAHA: Vyjmutím knoflíkové baterie dojde k resetu nastavení systému BIOS na výchozí hodnoty. Doporučujeme, abyste si před vyjmutím knoflíkové baterie poznačili nastavení systému BIOS. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. Postup 1 Odpojte kabel knoflíkové baterie od základní desky. 48

49 2 Odlepte knoflíkovou baterii od systémové desky. 1 knoflíková baterie 2 kabel knoflíkové baterie 49

50 Vložení knoflíkové baterie VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Přichyťte knoflíkovou baterii k základní desce. 2 Připojte kabel knoflíkové baterie k základní desce. Následné požadavky 1 Namontujte základní rám. 2 Namontujte klávesnici. 3 Namontujte ventilátor. 4 Namontujte pevný disk. 5 Vložte baterii. 6 Nasaďte spodní kryt. 50

51 Vyjmutí reproduktorů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. Postup 1 Odpojte kabel reproduktoru od základní desky. 2 Zapamatujte si umístění kabelu reproduktoru a vyjměte ho z vodítek. 51

52 3 Uvolněte reproduktory ze zarovnávacích výčnělků. Vyjměte reproduktory (společně s kabelem reproduktorů) z opěrky rukou. 1 kabel reproduktoru 2 reproduktory (2) 3 zarovnávací výčnělky (4) 52

53 Výměna reproduktorů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Umístěte pomocí zarovnávacích výčnělků reproduktory do opěrky rukou. 2 Protáhněte kabel reproduktoru vodítky na opěrce rukou. 3 Připojte kabel reproduktoru k základní desce. Následné požadavky 1 Namontujte základní rám. 2 Namontujte klávesnici. 3 Namontujte ventilátor. 4 Namontujte pevný disk. 5 Vložte baterii. 6 Nasaďte spodní kryt. 53

54 Demontáž panelu I/O VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. Postup 1 Vyšroubujte šroub, který připevňuje desku I/O k opěrce rukou. 54

55 2 Vyjměte desku I/O z opěrky rukou. 1 šroub 2 deska I/O 3 kabel desky I/O 55

56 Montáž panelu vstupů a výstupů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Otvor pro šroub na desce I/O napájení srovnejte s otvorem pro šroub na opěrce rukou. 2 Zašroubujte šroub, který upevňuje desku I/O k opěrce rukou. Následné požadavky 1 Namontujte základní rám. 2 Namontujte klávesnici. 3 Namontujte ventilátor. 4 Namontujte pevný disk. 5 Vložte baterii. 6 Nasaďte spodní kryt. 56

57 Vyjmutí panelu indikátoru stavu VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. 7 Demontujte desku I/O. Postup 1 Otočte počítač a otevřete displej. 2 Zvedněte západku a odpojte kabel panelu indikátorů stavu od základní desky. 57

58 3 Prostrčte kabel panelu indikátorů stavu slotem v opěrce rukou. 1 západka 2 kabel panelu indikátorů stavu 4 Zavřete displej a otočte počítač spodní stranou vzhůru. 58

59 5 Zvedněte levý reproduktor a odsuňte ho od panelu indikátorů stavu. 1 levý reproduktor 6 Vyšroubujte šroub, který připevňuje panel indikátorů stavu k opěrce rukou. 59

60 7 Nadzdvihněte panel indikátorů stavu a odlepte od opěrky rukou kabel panelu indikátorů stavu. 1 kabel panelu indikátorů stavu 2 šroub 3 panel indikátorů stavu 60

61 Montáž desky indikátoru stavů VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Otvor pro šroub na desce panelu indikátorů stavu srovnejte s otvorem pro šroub na opěrce rukou. 2 Zašroubujte šroubek, který připevňuje panel indikátorů stavu k opěrce rukou. 3 Umístěte pomocí zarovnávacích výčnělků levý reproduktor do opěrky rukou. 4 Přichyťte kabel panelu indikátorů stavu k opěrce rukou a provlečte kabel slotem na opěrce rukou. 5 Otočte počítač a otevřete displej. 6 Zasuňte kabel panelu indikátorů stavu do konektoru. Zatlačením na západku kabel zajistěte. Následné požadavky 1 Namontujte desku I/O. 2 Namontujte základní rám. 3 Namontujte klávesnici. 4 Namontujte ventilátor. 5 Namontujte pevný disk. 6 Vložte baterii. 7 Nasaďte spodní kryt. 61

62 Vyjmutí základní desky VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. POZNÁMKA: Výrobní číslo vašeho počítače je umístěno na základní desce. Po výměně základní desky je nutné výrobní číslo zadat v programu pro nastavení systému BIOS. POZNÁMKA: Při výměně základní desky dojde k odstranění veškerých změn, které jste v programu pro nastavení systému BIOS v tomto systému udělali. Po výměně základní desky je třeba požadované změny provést znovu. POZNÁMKA: Před odpojením kabelů od základní desky si poznačte jejich umístění, abyste je mohli po výměně základní desky znovu připojit. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. 7 Demontujte paměťové moduly. 8 Demontujte bezdrátovou kartu. 9 Vyjměte chladič. Postup 1 Otočte počítač a otevřete displej. 62

63 2 Zvedněte západky a odpojte kabel panelu indikátorů stavu a kabel dotykového panelu od základní desky. 1 kabel panelu indikátorů stavu 2 kabel dotykového panelu. 3 Zavřete panel displeje a otočte počítač spodní stranou vzhůru. 4 Odšroubujte šrouby, které připevňují základní desku k opěrce rukou. 5 Odpojte kabel reproduktoru a kabel pevného disku od základní desky. 63

64 6 Zvedněte kabel pevného disku ze spodní části počítače. 1 základní desku. 2 šrouby (2) 3 kabel pevného desku 4 kabel reproduktoru 7 Opatrně základní desku nadzdvihněte od vnitřního okraje a uvolněte porty ze slotů na opěrce rukou. 64

65 8 Otočte základní desku vzhůru nohama. 1 porty 2 základní desku. 3 kabel portu napájecího adaptéru 65

66 9 Odpojte kabel portu adaptéru napájení ze základní desky. 1 základní desku. 2 kabel portu napájecího adaptéru 66

67 Zpětná montáž základní desky VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. POZNÁMKA: Výrobní číslo vašeho počítače je umístěno na základní desce. Po výměně základní desky je nutné výrobní číslo zadat v programu pro nastavení systému BIOS. POZNÁMKA: Při výměně základní desky dojde k odstranění veškerých změn, které jste v programu pro nastavení systému BIOS v tomto systému udělali. Po výměně základní desky je třeba požadované změny provést znovu. Postup 1 Připojte kabel portu adaptéru napájení k základní desce. 2 Otočte základní desku vzhůru nohama. 3 Zasuňte porty na základní desce do slotů na opěrce rukou a umístěte základní desku na opěrku rukou. 4 Otvory pro šrouby na základní desce zarovnejte s otvory pro šrouby na opěrce rukou. 5 Zašroubujte šrouby, které připevňují základní desku k sestavě opěrky rukou. 6 Připojte kabel pevného disku a kabel reproduktoru k základní desce. 7 Otočte počítač a otevřete displej. 8 Zasuňte kabel panelu indikátorů stavu a kabel dotykového panelu do příslušných konektorů. Zatlačte na západky, abyste kabely zajistili. Následné požadavky 1 Namontujte chladič. 2 Namontujte bezdrátovou kartu. 3 Namontujte paměťové moduly. 67

68 4 Namontujte základní rám. 5 Namontujte klávesnici. 6 Namontujte ventilátor. 7 Namontujte pevný disk. 8 Vložte baterii. 9 Nasaďte spodní kryt. 68

69 Demontáž sestavy displeje VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. 69

70 Postup 1 Odpojte anténní kabely od bezdrátové karty. 1 anténní kabely (2) 2 bezdrátová karta 2 Otevřete displej pod úhlem 90 stupňů. 3 Položte počítač na kraj stolu tak, aby opěrka rukou byla na stole, sestava displeje přesahovala okraj stolu a závěsy displeje byly směrem nahoru. 4 Vyšroubujte šrouby, které připevňují závěsy displeje k opěrce rukou. 70

71 5 Zvedněte sestavu displeje z opěrky rukou. 1 sestava opěrky rukou 2 šrouby (4) 3 závěsy displeje (2) 4 sestava displeje 71

72 Montáž sestavy displeje VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Položte opěrku rukou na okraj stolu tak, aby reproduktory směřovaly pryč od okraje. 2 Otvory pro šrouby na závěsech displeje zarovnejte s otvory pro šrouby na opěrce rukou. 3 Zašroubujte šrouby, které připevňují závěsy displeje k opěrce rukou. 4 Zavřete displej a otočte počítač spodní stranou vzhůru. 72

73 5 Veďte anténní kabely tak, aby se vyhnuly čipu a bílému kruhu. 1 bezdrátová karta 2 anténní kabely (2) 3 čip 4 bílý kruh 6 Připojte anténní kabely k bezdrátové kartě. Následné požadavky 1 Namontujte základní rám. 2 Namontujte klávesnici. 3 Namontujte ventilátor. 4 Namontujte pevný disk. 5 Vložte baterii. 6 Nasaďte spodní kryt. 73

74 Vyjmutí portu napájecího adaptéru VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. 7 Vyjměte chladič. 8 Demontujte sestavu displeje. Postup 1 Otočte počítač spodní stranou nahoru. 74

75 2 Zvedněte západky a odpojte kabel panelu indikátorů stavu a kabel dotykového panelu od základní desky. 1 kabel panelu indikátorů stavu 2 kabel dotykového panelu. 3 Otočte počítač spodní stranou nahoru. 4 Odpojte kabel reproduktoru od základní desky. 75

76 5 Odšroubujte šrouby, které připevňují základní desku k opěrce rukou. 1 kabel reproduktoru 2 šrouby (2) 3 základní desku. 6 Opatrně základní desku nadzdvihněte od vnitřního okraje a uvolněte porty ze slotů na opěrce rukou. 7 Otočte základní desku vzhůru nohama. 1 základní desku. 8 Odpojte kabel portu adaptéru napájení ze základní desky. 76

77 9 Zjistěte, kudy vede kabel portu adaptéru napájení, a zvedněte port adaptéru napájení spolu s jeho kabelem z opěrky rukou. 1 port napájecího adaptéru 2 kabel portu napájecího adaptéru 77

78 Výměna portu napájecího adaptéru VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Připojte kabel portu adaptéru napájení k základní desce. 2 Otočte základní desku vzhůru nohama. 3 Veďte kabel portu napájecího adaptéru vodítky na opěrce rukou. 4 Zasuňte porty na základní desce do slotů na opěrce rukou a umístěte základní desku na opěrku rukou. 5 Otvory pro šrouby na základní desce zarovnejte s otvory pro šrouby na opěrce rukou. 6 Zašroubujte šrouby, které připevňují základní desku k sestavě opěrky rukou. 7 Připojte kabel reproduktoru k základní desce. 8 Otočte počítač spodní stranou nahoru. 9 Zasuňte kabel panelu indikátorů stavu a kabel dotykového panelu do příslušných konektorů. Zatlačte na západky, abyste kabely zajistili. Následné požadavky 1 Nasaďte sestavu displeje zpět. 2 Namontujte chladič. 3 Namontujte základní rám. 4 Namontujte klávesnici. 5 Namontujte ventilátor. 6 Namontujte pevný disk. 7 Vložte baterii. 78

79 8 Nasaďte spodní kryt. 79

80 Demontáž opěrky pro dlaň VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Přípravné kroky 1 Sejměte spodní kryt. 2 Vyjměte baterii. 3 Vyjměte pevný disk. 4 Demontujte ventilátor. 5 Demontujte klávesnici. 6 Demontujte základní rám. 7 Vyjměte reproduktory. 8 Demontujte desku I/O. 9 Demontujte panel indikátorů stavu. 10 Demontujte sestavu displeje. Postup 1 Odšroubujte šrouby, které připevňují základní desku k opěrce rukou. 2 Zvedněte port adaptéru napájení z jeho zdířky na opěrce rukou. 80

81 3 Zvedněte základní desku společně s portem adaptéru napájení a uvolněte porty ze zdířek na opěrce rukou. 1 port napájecího adaptéru 2 kabel portu napájecího adaptéru 3 šrouby (2) 4 základní desku. 1 opěrka rukou 81

82 Montáž opěrky rukou VAROVÁNÍ: Před manipulací uvnitř počítače si přečtěte bezpečnostní informace dodané s počítačem a postupujte podle kroků popsaných v části Před manipulací uvnitř počítače. Po dokončení práce uvnitř počítače postupujte podle pokynů v části Po dokončení práce uvnitř počítače. Další vzorové postupy naleznete na domovské stránce Regulatory Compliance (Soulad s předpisy) na adrese dell.com/ regulatory_compliance. Postup 1 Zasuňte porty na základní desce do slotů na opěrce rukou a umístěte základní desku na opěrku rukou. 2 Zasuňte port adaptéru napájení do zdířky v opěrce rukou. 3 Zašroubujte šrouby, které připevňují základní desku k sestavě opěrky rukou. Následné požadavky 1 Nasaďte sestavu displeje zpět. 2 Namontujte panel indikátorů stavu. 3 Namontujte desku I/O. 4 Namontujte reproduktory. 5 Namontujte základní rám. 6 Namontujte klávesnici. 7 Namontujte ventilátor. 8 Namontujte pevný disk. 9 Vložte baterii. 10 Nasaďte spodní kryt. 82

83 Aktualizace systému BIOS Aktualizaci systému BIOS je vhodné provést v případě, že je k dispozici jeho nová verze, nebo v případě výměny systémové desky. Postup aktualizace systému BIOS: 1 Zapněte počítač. 2 Přejděte na web dell.com/support. 3 Pokud máte k dispozici výrobní číslo počítače, zadejte výrobní číslo počítače a klikněte na tlačítko Odeslat. Pokud nemáte k dispozici výrobní číslo počítače (Service Tag), klikněte na možnost Automaticky zjistit můj produkt a umožněte tak automatické rozpoznání výrobního čísla počítače. POZNÁMKA: Pokud nelze rozpoznat servisní štítek počítače automaticky, vyberte svůj produkt z kategorií produktů. 4 Klikněte na položku Získat ovladače a položky ke stažení. 5 Klikněte na možnost Zobrazit všechny disky. 6 V rozevíracím poli Operační systém vyberte operační systém nainstalovaný do počítače. 7 Klepněte na možnost BIOS. 8 Klikněte na odkaz Stažení souboru a stáhněte si nejnovější verzi systému BIOS pro váš počítač. 9 Na další stránce vyberte možnost Stažení jednoho souboru a klikněte na tlačítko Pokračovat. 10 Uložte soubor a po dokončení stahování přejděte do složky, kam jste uložili soubor s aktualizací systému BIOS. 11 Dvakrát klikněte na ikonu souboru s aktualizací systému BIOS a postupujte podle pokynů na obrazovce. 83

84 Pomoc a kontakt na společnost Dell Zdroje samostatné pomoci Informace a nápovědu k produktům a službám Dell můžete získat v těchto zdrojích samostatné pomoci. Informace o samostatné pomoci Přístup k nápovědě systému Windows Informace o produktech a službách společnosti Dell Informace o řešení potíží, uživatelské příručky, pokyny nastavení, technické údaje produktu, blogy technické nápovědy, ovladače, aktualizace softwaru atd. Informace o systému Microsoft Windows 8.1 Informace o systému Microsoft Windows 7 Informace o operačním systému, nastavení a používání počítače, zálohování dat, diagnostice atd. Možnosti samostatné pomoci Windows 8.1 Otevřete ovládací panel Hledat, zadejte do vyhledávacího pole výraz Nápověda a podpora a stiskněte klávesu Enter. Windows 7 Klikněte na možnost Start Nápověda a podpora. Viz web dell.com. Viz web dell.com/support. Viz web dell.com/windows8. Klikněte na možnost Start Všechny programy Dokumentace nápovědy Dell. Viz část Já a můj Dell na webu dell.com/support/manuals. Kontaktování společnosti Dell Informace o kontaktování společnosti Dell ohledně prodeje, technické podpory a záležitostí týkajících se zákaznických služeb naleznete na webu dell.com/ contactdell. 84

85 POZNÁMKA: Dostupnost se liší v závislosti na zemi a produktu a některé služby nemusí být ve vaší zemi k dispozici. POZNÁMKA: Pokud nemáte aktivní internetové připojení, můžete najít kontaktní informace na nákupní faktuře, balicím seznamu, účtence nebo v katalogu produktů společnosti Dell. 85
