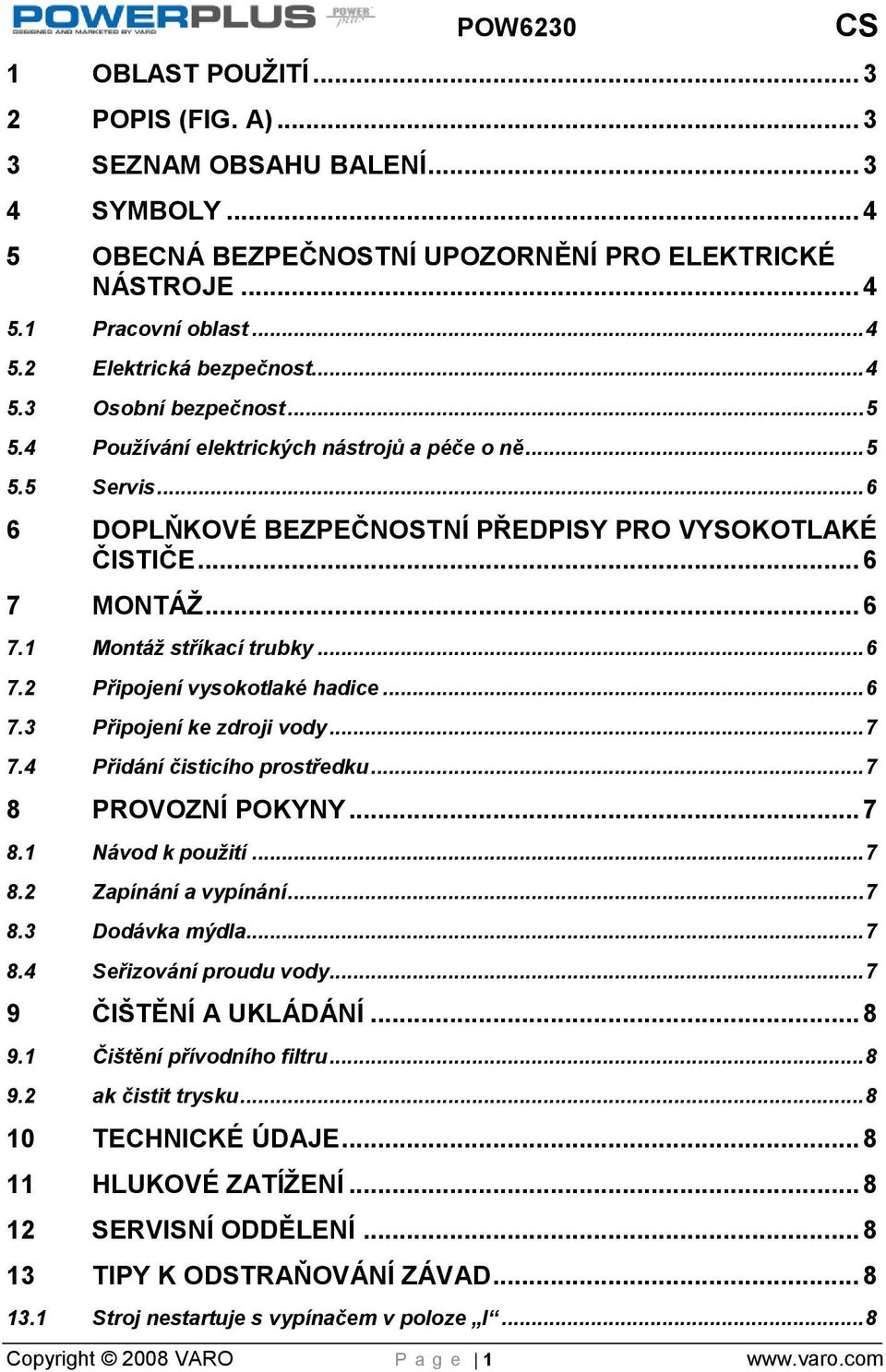

1 1 OBLAST POUŢITÍ POPIS (FIG. A) SEZNAM OBSAHU BALENÍ SYMBOLY OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Pracovní oblast Elektrická bezpečnost Osobní bezpečnost Používání elektrických nástrojů a péče o ně Servis DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE MONTÁŢ Montáž stříkací trubky Připojení vysokotlaké hadice Připojení ke zdroji vody Přidání čisticího prostředku PROVOZNÍ POKYNY Návod k použití Zapínání a vypínání Dodávka mýdla Seřizování proudu vody ČIŠTĚNÍ A UKLÁDÁNÍ Čištění přívodního filtru ak čistit trysku TECHNICKÉ ÚDAJE HLUKOVÉ ZATÍŢENÍ SERVISNÍ ODDĚLENÍ TIPY K ODSTRAŇOVÁNÍ ZÁVAD Stroj nestartuje s vypínačem v poloze I... 8 Copyright 2008 VARO P a g e 1

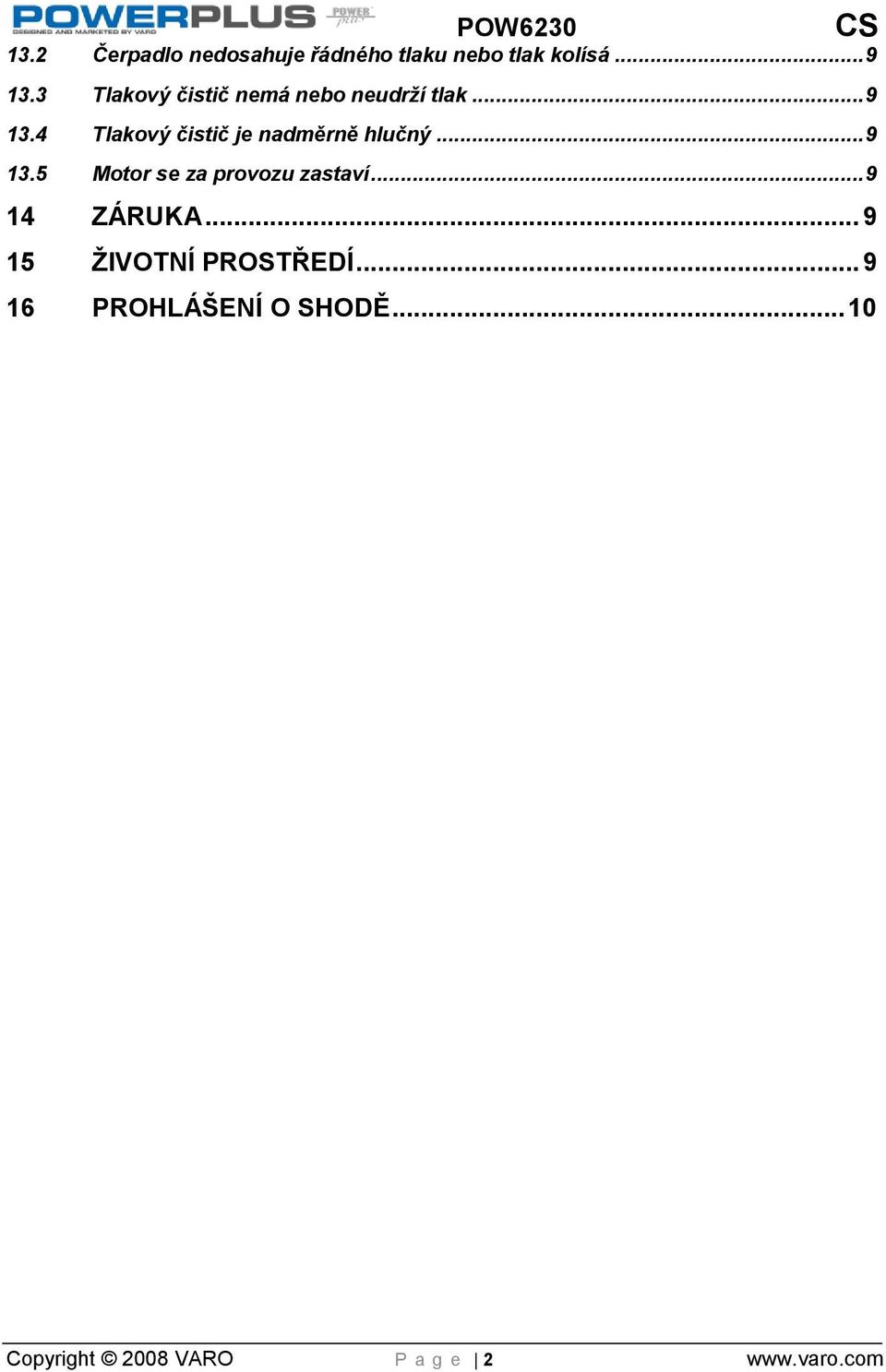

2 13.2 POW6230 CS Čerpadlo nedosahuje řádného tlaku nebo tlak kolísá Tlakový čistič nemá nebo neudrží tlak Tlakový čistič je nadměrně hlučný Motor se za provozu zastaví ZÁRUKA ŢIVOTNÍ PROSTŘEDÍ PROHLÁŠENÍ O SHODĚ Copyright 2008 VARO P a g e 2

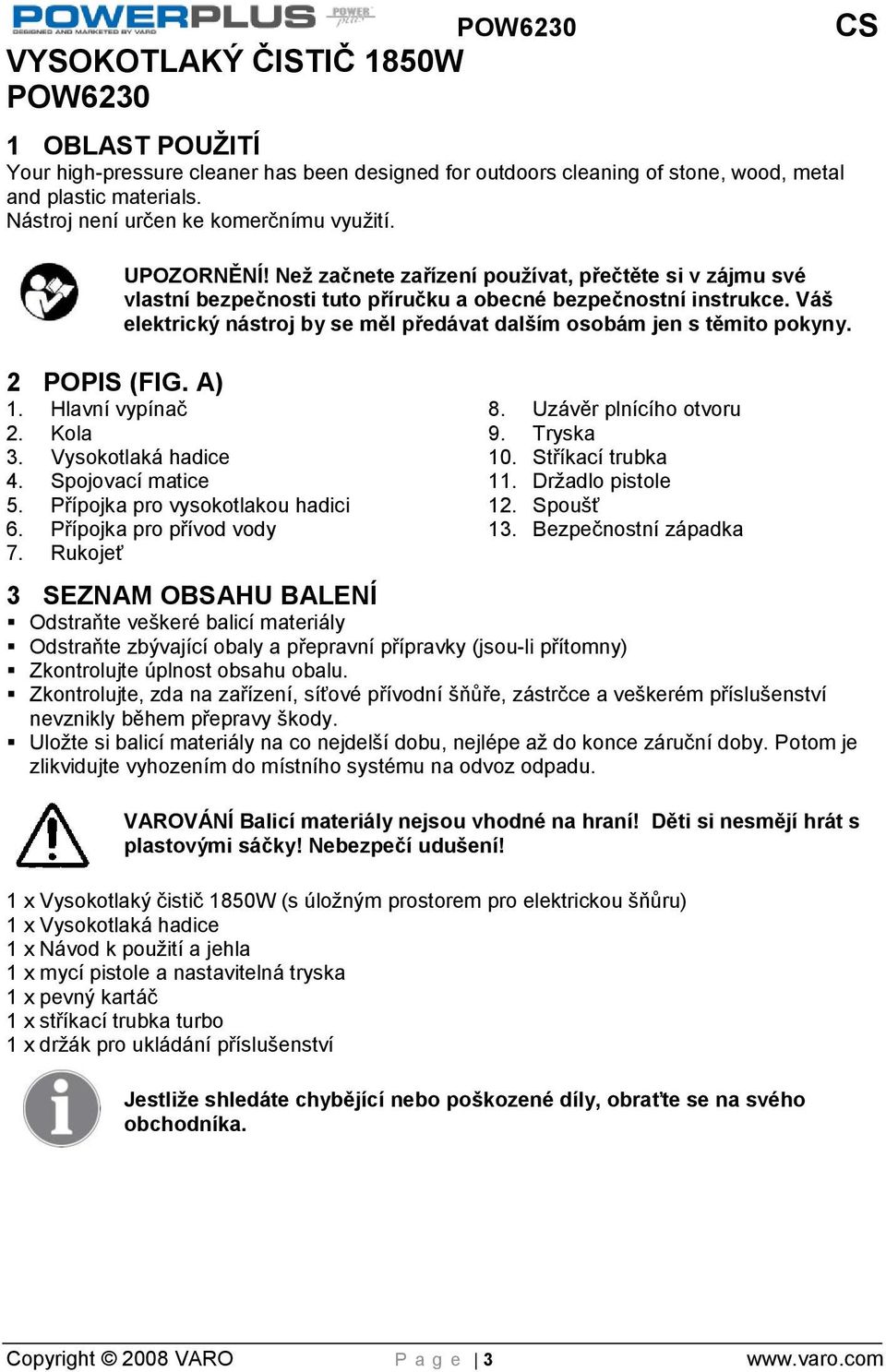

3 VYSOKOTLAKÝ ČISTIČ 1850W POW6230 POW6230 CS 1 OBLAST POUŢITÍ Your high-pressure cleaner has been designed for outdoors cleaning of stone, wood, metal and plastic materials. Nástroj není určen ke komerčnímu využití. UPOZORNĚNÍ! Neţ začnete zařízení pouţívat, přečtěte si v zájmu své vlastní bezpečnosti tuto příručku a obecné bezpečnostní instrukce. Váš elektrický nástroj by se měl předávat dalším osobám jen s těmito pokyny. 2 POPIS (FIG. A) 1. Hlavní vypínač 2. Kola 3. Vysokotlaká hadice 4. Spojovací matice 5. Přípojka pro vysokotlakou hadici 6. Přípojka pro přívod vody 7. Rukojeť 8. Uzávěr plnícího otvoru 9. Tryska 10. Stříkací trubka 11. Držadlo pistole 12. Spoušť 13. Bezpečnostní západka 3 SEZNAM OBSAHU BALENÍ Odstraňte veškeré balicí materiály Odstraňte zbývající obaly a přepravní přípravky (jsou-li přítomny) Zkontrolujte úplnost obsahu obalu. Zkontrolujte, zda na zařízení, síťové přívodní šňůře, zástrčce a veškerém příslušenství nevznikly během přepravy škody. Uložte si balicí materiály na co nejdelší dobu, nejlépe až do konce záruční doby. Potom je zlikvidujte vyhozením do místního systému na odvoz odpadu. VAROVÁNÍ Balicí materiály nejsou vhodné na hraní! Děti si nesmějí hrát s plastovými sáčky! Nebezpečí udušení! 1 x Vysokotlaký čistič 1850W (s úložným prostorem pro elektrickou šňůru) 1 x Vysokotlaká hadice 1 x Návod k použití a jehla 1 x mycí pistole a nastavitelná tryska 1 x pevný kartáč 1 x stříkací trubka turbo 1 x držák pro ukládání příslušenství Jestliţe shledáte chybějící nebo poškozené díly, obraťte se na svého obchodníka. Copyright 2008 VARO P a g e 3

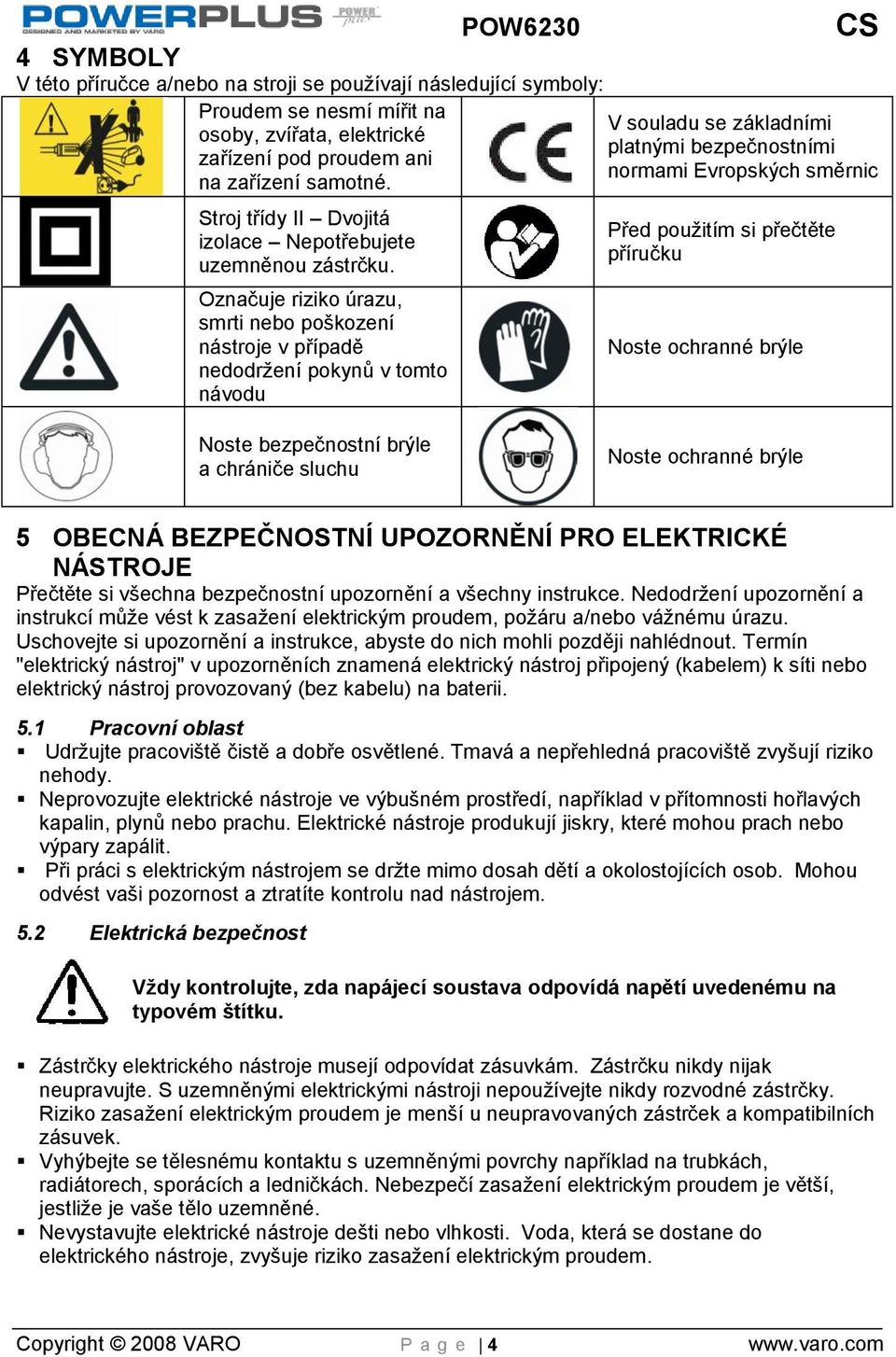

4 4 SYMBOLY V této příručce a/nebo na stroji se používají následující symboly: Proudem se nesmí mířit na V souladu se základními osoby, zvířata, elektrické platnými bezpečnostními zařízení pod proudem ani normami Evropských směrnic na zařízení samotné. Stroj třídy II Dvojitá izolace Nepotřebujete uzemněnou zástrčku. Označuje riziko úrazu, smrti nebo poškození nástroje v případě nedodržení pokynů v tomto návodu Před použitím si přečtěte příručku Noste ochranné brýle Noste bezpečnostní brýle a chrániče sluchu Noste ochranné brýle 5 OBECNÁ BEZPEČNOSTNÍ UPOZORNĚNÍ PRO ELEKTRICKÉ NÁSTROJE Přečtěte si všechna bezpečnostní upozornění a všechny instrukce. Nedodržení upozornění a instrukcí může vést k zasažení elektrickým proudem, požáru a/nebo vážnému úrazu. Uschovejte si upozornění a instrukce, abyste do nich mohli později nahlédnout. Termín "elektrický nástroj" v upozorněních znamená elektrický nástroj připojený (kabelem) k síti nebo elektrický nástroj provozovaný (bez kabelu) na baterii. 5.1 Pracovní oblast Udržujte pracoviště čistě a dobře osvětlené. Tmavá a nepřehledná pracoviště zvyšují riziko nehody. Neprovozujte elektrické nástroje ve výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nástroje produkují jiskry, které mohou prach nebo výpary zapálit. Při práci s elektrickým nástrojem se držte mimo dosah dětí a okolostojících osob. Mohou odvést vaši pozornost a ztratíte kontrolu nad nástrojem. 5.2 Elektrická bezpečnost Vţdy kontrolujte, zda napájecí soustava odpovídá napětí uvedenému na typovém štítku. Zástrčky elektrického nástroje musejí odpovídat zásuvkám. Zástrčku nikdy nijak neupravujte. S uzemněnými elektrickými nástroji nepoužívejte nikdy rozvodné zástrčky. Riziko zasažení elektrickým proudem je menší u neupravovaných zástrček a kompatibilních zásuvek. Vyhýbejte se tělesnému kontaktu s uzemněnými povrchy například na trubkách, radiátorech, sporácích a ledničkách. Nebezpečí zasažení elektrickým proudem je větší, jestliže je vaše tělo uzemněné. Nevystavujte elektrické nástroje dešti nebo vlhkosti. Voda, která se dostane do elektrického nástroje, zvyšuje riziko zasažení elektrickým proudem. Copyright 2008 VARO P a g e 4

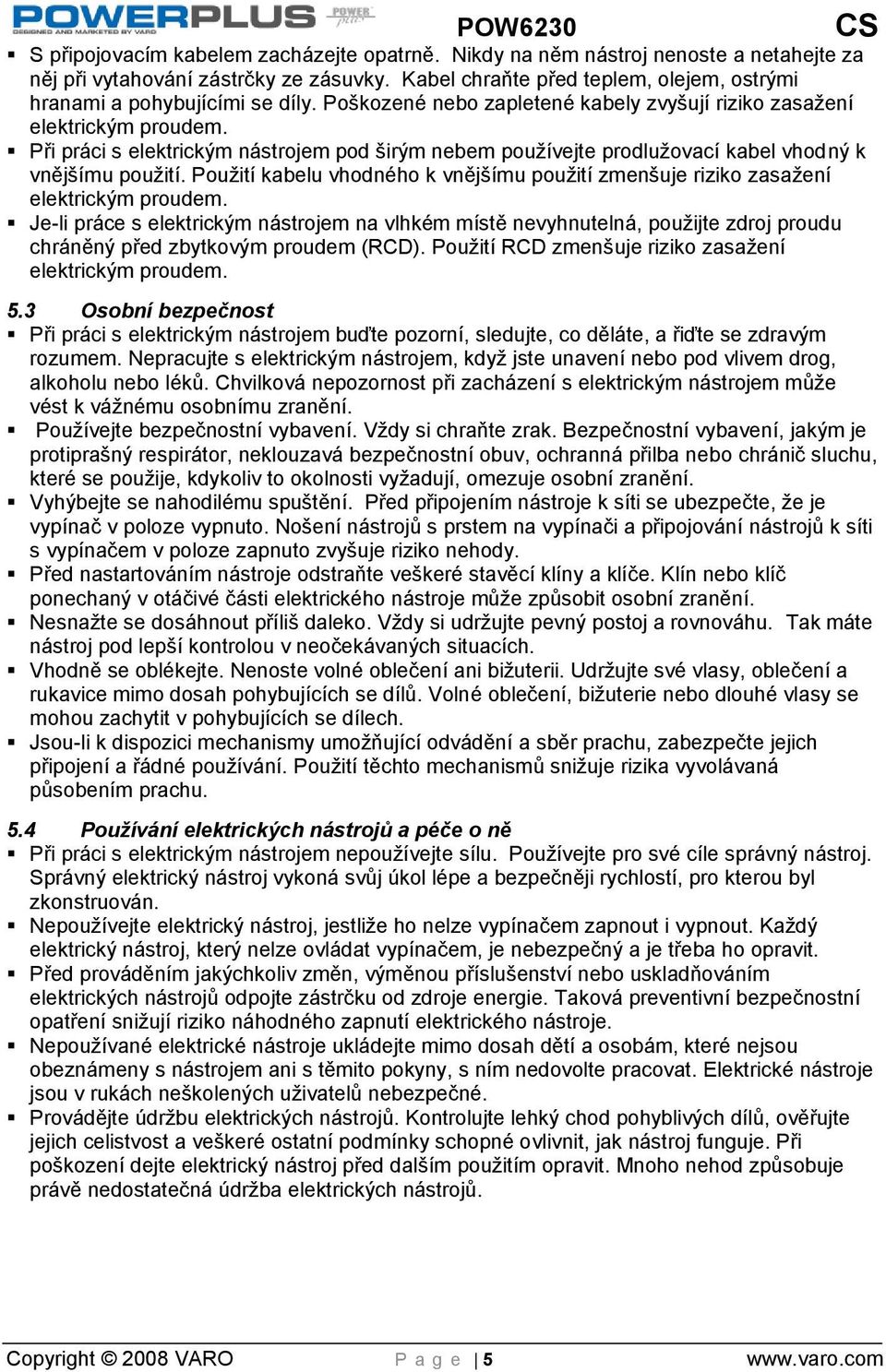

5 S připojovacím kabelem zacházejte opatrně. Nikdy na něm nástroj nenoste a netahejte za něj při vytahování zástrčky ze zásuvky. Kabel chraňte před teplem, olejem, ostrými hranami a pohybujícími se díly. Poškozené nebo zapletené kabely zvyšují riziko zasažení elektrickým proudem. Při práci s elektrickým nástrojem pod širým nebem používejte prodlužovací kabel vhodný k vnějšímu použití. Použití kabelu vhodného k vnějšímu použití zmenšuje riziko zasažení elektrickým proudem. Je-li práce s elektrickým nástrojem na vlhkém místě nevyhnutelná, použijte zdroj proudu chráněný před zbytkovým proudem (RCD). Použití RCD zmenšuje riziko zasažení elektrickým proudem. 5.3 Osobní bezpečnost Při práci s elektrickým nástrojem buďte pozorní, sledujte, co děláte, a řiďte se zdravým rozumem. Nepracujte s elektrickým nástrojem, když jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při zacházení s elektrickým nástrojem může vést k vážnému osobnímu zranění. Používejte bezpečnostní vybavení. Vždy si chraňte zrak. Bezpečnostní vybavení, jakým je protiprašný respirátor, neklouzavá bezpečnostní obuv, ochranná přilba nebo chránič sluchu, které se použije, kdykoliv to okolnosti vyžadují, omezuje osobní zranění. Vyhýbejte se nahodilému spuštění. Před připojením nástroje k síti se ubezpečte, že je vypínač v poloze vypnuto. Nošení nástrojů s prstem na vypínači a připojování nástrojů k síti s vypínačem v poloze zapnuto zvyšuje riziko nehody. Před nastartováním nástroje odstraňte veškeré stavěcí klíny a klíče. Klín nebo klíč ponechaný v otáčivé části elektrického nástroje může způsobit osobní zranění. Nesnažte se dosáhnout příliš daleko. Vždy si udržujte pevný postoj a rovnováhu. Tak máte nástroj pod lepší kontrolou v neočekávaných situacích. Vhodně se oblékejte. Nenoste volné oblečení ani bižuterii. Udržujte své vlasy, oblečení a rukavice mimo dosah pohybujících se dílů. Volné oblečení, bižuterie nebo dlouhé vlasy se mohou zachytit v pohybujících se dílech. Jsou-li k dispozici mechanismy umožňující odvádění a sběr prachu, zabezpečte jejich připojení a řádné používání. Použití těchto mechanismů snižuje rizika vyvolávaná působením prachu. 5.4 Používání elektrických nástrojů a péče o ně Při práci s elektrickým nástrojem nepoužívejte sílu. Používejte pro své cíle správný nástroj. Správný elektrický nástroj vykoná svůj úkol lépe a bezpečněji rychlostí, pro kterou byl zkonstruován. Nepoužívejte elektrický nástroj, jestliže ho nelze vypínačem zapnout i vypnout. Každý elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a je třeba ho opravit. Před prováděním jakýchkoliv změn, výměnou příslušenství nebo uskladňováním elektrických nástrojů odpojte zástrčku od zdroje energie. Taková preventivní bezpečnostní opatření snižují riziko náhodného zapnutí elektrického nástroje. Nepoužívané elektrické nástroje ukládejte mimo dosah dětí a osobám, které nejsou obeznámeny s nástrojem ani s těmito pokyny, s ním nedovolte pracovat. Elektrické nástroje jsou v rukách neškolených uživatelů nebezpečné. Provádějte údržbu elektrických nástrojů. Kontrolujte lehký chod pohyblivých dílů, ověřujte jejich celistvost a veškeré ostatní podmínky schopné ovlivnit, jak nástroj funguje. Při poškození dejte elektrický nástroj před dalším použitím opravit. Mnoho nehod způsobuje právě nedostatečná údržba elektrických nástrojů. Copyright 2008 VARO P a g e 5

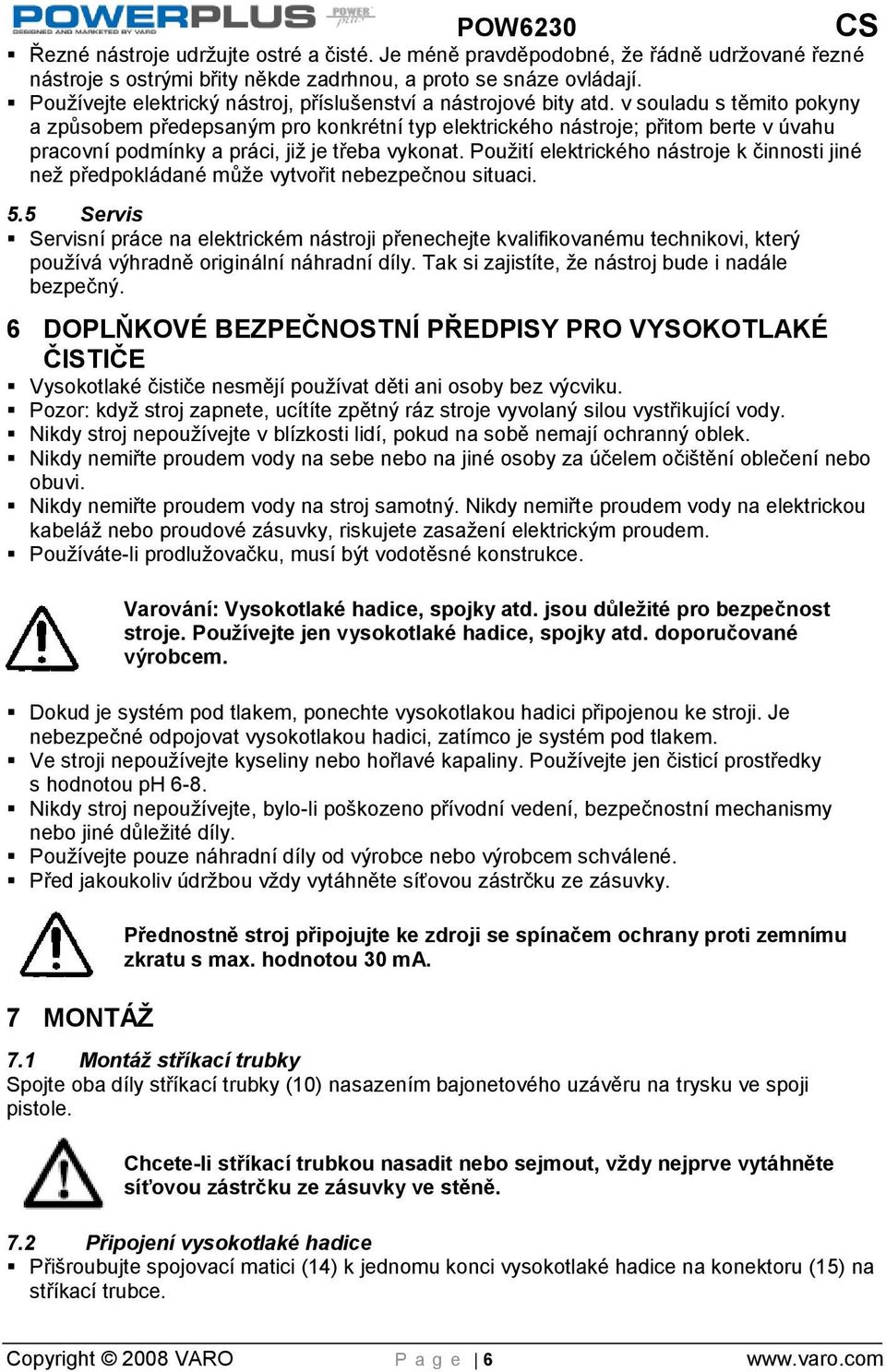

6 Řezné nástroje udržujte ostré a čisté. Je méně pravděpodobné, že řádně udržované řezné nástroje s ostrými břity někde zadrhnou, a proto se snáze ovládají. Používejte elektrický nástroj, příslušenství a nástrojové bity atd. v souladu s těmito pokyny a způsobem předepsaným pro konkrétní typ elektrického nástroje; přitom berte v úvahu pracovní podmínky a práci, již je třeba vykonat. Použití elektrického nástroje k činnosti jiné než předpokládané může vytvořit nebezpečnou situaci. 5.5 Servis Servisní práce na elektrickém nástroji přenechejte kvalifikovanému technikovi, který používá výhradně originální náhradní díly. Tak si zajistíte, že nástroj bude i nadále bezpečný. 6 DOPLŇKOVÉ BEZPEČNOSTNÍ PŘEDPISY PRO VYSOKOTLAKÉ ČISTIČE Vysokotlaké čističe nesmějí používat děti ani osoby bez výcviku. Pozor: když stroj zapnete, ucítíte zpětný ráz stroje vyvolaný silou vystřikující vody. Nikdy stroj nepoužívejte v blízkosti lidí, pokud na sobě nemají ochranný oblek. Nikdy nemiřte proudem vody na sebe nebo na jiné osoby za účelem očištění oblečení nebo obuvi. Nikdy nemiřte proudem vody na stroj samotný. Nikdy nemiřte proudem vody na elektrickou kabeláž nebo proudové zásuvky, riskujete zasažení elektrickým proudem. Používáte-li prodlužovačku, musí být vodotěsné konstrukce. Varování: Vysokotlaké hadice, spojky atd. jsou důleţité pro bezpečnost stroje. Pouţívejte jen vysokotlaké hadice, spojky atd. doporučované výrobcem. Dokud je systém pod tlakem, ponechte vysokotlakou hadici připojenou ke stroji. Je nebezpečné odpojovat vysokotlakou hadici, zatímco je systém pod tlakem. Ve stroji nepoužívejte kyseliny nebo hořlavé kapaliny. Používejte jen čisticí prostředky s hodnotou ph 6-8. Nikdy stroj nepoužívejte, bylo-li poškozeno přívodní vedení, bezpečnostní mechanismy nebo jiné důležité díly. Používejte pouze náhradní díly od výrobce nebo výrobcem schválené. Před jakoukoliv údržbou vždy vytáhněte síťovou zástrčku ze zásuvky. 7 MONTÁŢ Přednostně stroj připojujte ke zdroji se spínačem ochrany proti zemnímu zkratu s max. hodnotou 30 ma. 7.1 Montáž stříkací trubky Spojte oba díly stříkací trubky (10) nasazením bajonetového uzávěru na trysku ve spoji pistole. Chcete-li stříkací trubkou nasadit nebo sejmout, vţdy nejprve vytáhněte síťovou zástrčku ze zásuvky ve stěně. 7.2 Připojení vysokotlaké hadice Přišroubujte spojovací matici (14) k jednomu konci vysokotlaké hadice na konektoru (15) na stříkací trubce. Copyright 2008 VARO P a g e 6

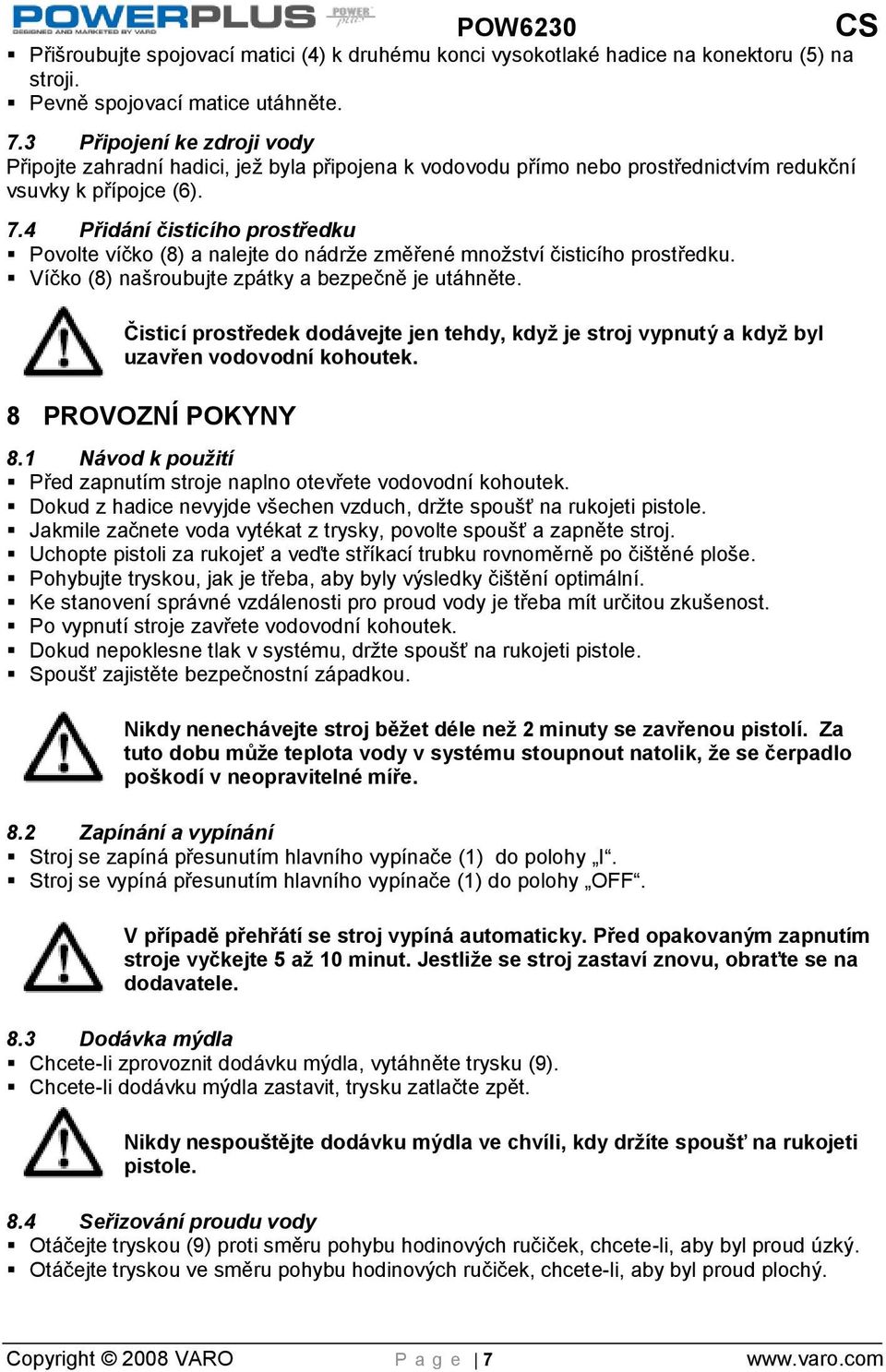

7 Přišroubujte spojovací matici (4) k druhému konci vysokotlaké hadice na konektoru (5) na stroji. Pevně spojovací matice utáhněte. 7.3 Připojení ke zdroji vody Připojte zahradní hadici, jež byla připojena k vodovodu přímo nebo prostřednictvím redukční vsuvky k přípojce (6). 7.4 Přidání čisticího prostředku Povolte víčko (8) a nalejte do nádrže změřené množství čisticího prostředku. Víčko (8) našroubujte zpátky a bezpečně je utáhněte. Čisticí prostředek dodávejte jen tehdy, kdyţ je stroj vypnutý a kdyţ byl uzavřen vodovodní kohoutek. 8 PROVOZNÍ POKYNY 8.1 Návod k použití Před zapnutím stroje naplno otevřete vodovodní kohoutek. Dokud z hadice nevyjde všechen vzduch, držte spoušť na rukojeti pistole. Jakmile začnete voda vytékat z trysky, povolte spoušť a zapněte stroj. Uchopte pistoli za rukojeť a veďte stříkací trubku rovnoměrně po čištěné ploše. Pohybujte tryskou, jak je třeba, aby byly výsledky čištění optimální. Ke stanovení správné vzdálenosti pro proud vody je třeba mít určitou zkušenost. Po vypnutí stroje zavřete vodovodní kohoutek. Dokud nepoklesne tlak v systému, držte spoušť na rukojeti pistole. Spoušť zajistěte bezpečnostní západkou. Nikdy nenechávejte stroj běţet déle neţ 2 minuty se zavřenou pistolí. Za tuto dobu můţe teplota vody v systému stoupnout natolik, ţe se čerpadlo poškodí v neopravitelné míře. 8.2 Zapínání a vypínání Stroj se zapíná přesunutím hlavního vypínače (1) do polohy I. Stroj se vypíná přesunutím hlavního vypínače (1) do polohy OFF. V případě přehřátí se stroj vypíná automaticky. Před opakovaným zapnutím stroje vyčkejte 5 aţ 10 minut. Jestliţe se stroj zastaví znovu, obraťte se na dodavatele. 8.3 Dodávka mýdla Chcete-li zprovoznit dodávku mýdla, vytáhněte trysku (9). Chcete-li dodávku mýdla zastavit, trysku zatlačte zpět. Nikdy nespouštějte dodávku mýdla ve chvíli, kdy drţíte spoušť na rukojeti pistole. 8.4 Seřizování proudu vody Otáčejte tryskou (9) proti směru pohybu hodinových ručiček, chcete-li, aby byl proud úzký. Otáčejte tryskou ve směru pohybu hodinových ručiček, chcete-li, aby byl proud plochý. Copyright 2008 VARO P a g e 7

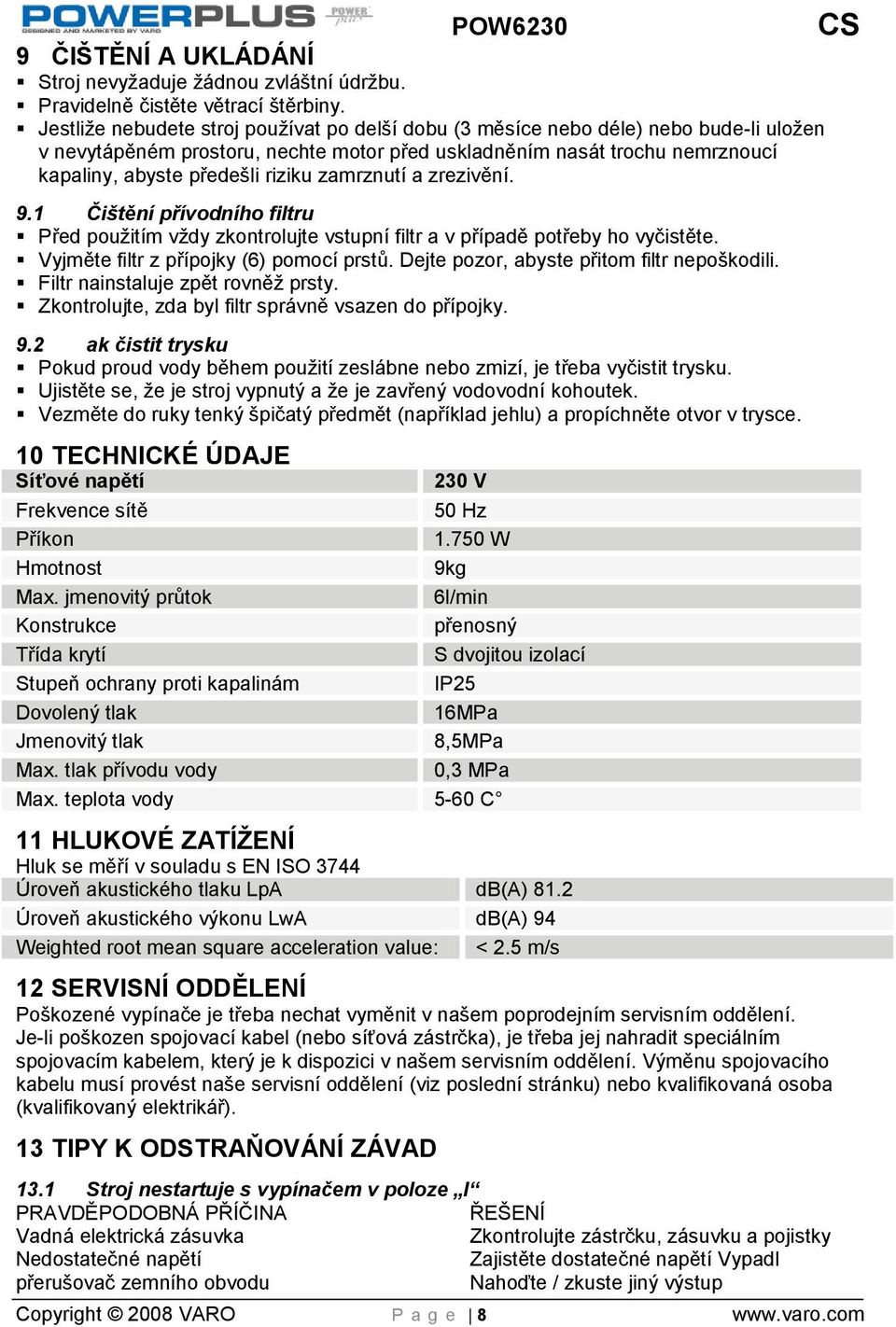

8 9 ČIŠTĚNÍ A UKLÁDÁNÍ Stroj nevyžaduje žádnou zvláštní údržbu. Pravidelně čistěte větrací štěrbiny. Jestliže nebudete stroj používat po delší dobu (3 měsíce nebo déle) nebo bude-li uložen v nevytápěném prostoru, nechte motor před uskladněním nasát trochu nemrznoucí kapaliny, abyste předešli riziku zamrznutí a zrezivění. 9.1 Čištění přívodního filtru Před použitím vždy zkontrolujte vstupní filtr a v případě potřeby ho vyčistěte. Vyjměte filtr z přípojky (6) pomocí prstů. Dejte pozor, abyste přitom filtr nepoškodili. Filtr nainstaluje zpět rovněž prsty. Zkontrolujte, zda byl filtr správně vsazen do přípojky. 9.2 ak čistit trysku Pokud proud vody během použití zeslábne nebo zmizí, je třeba vyčistit trysku. Ujistěte se, že je stroj vypnutý a že je zavřený vodovodní kohoutek. Vezměte do ruky tenký špičatý předmět (například jehlu) a propíchněte otvor v trysce. 10 TECHNICKÉ ÚDAJE Síťové napětí 230 V Frekvence sítě 50 Hz Příkon W Hmotnost 9kg Max. jmenovitý průtok 6l/min Konstrukce přenosný Třída krytí S dvojitou izolací Stupeň ochrany proti kapalinám IP25 Dovolený tlak 16MPa Jmenovitý tlak 8,5MPa Max. tlak přívodu vody 0,3 MPa Max. teplota vody 5-60 C 11 HLUKOVÉ ZATÍŢENÍ Hluk se měří v souladu s EN ISO 3744 Úroveň akustického tlaku LpA db(a) 81.2 Úroveň akustického výkonu LwA db(a) 94 Weighted root mean square acceleration value: < 2.5 m/s 12 SERVISNÍ ODDĚLENÍ Poškozené vypínače je třeba nechat vyměnit v našem poprodejním servisním oddělení. Je-li poškozen spojovací kabel (nebo síťová zástrčka), je třeba jej nahradit speciálním spojovacím kabelem, který je k dispozici v našem servisním oddělení. Výměnu spojovacího kabelu musí provést naše servisní oddělení (viz poslední stránku) nebo kvalifikovaná osoba (kvalifikovaný elektrikář). 13 TIPY K ODSTRAŇOVÁNÍ ZÁVAD 13.1 Stroj nestartuje s vypínačem v poloze I PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ Vadná elektrická zásuvka Zkontrolujte zástrčku, zásuvku a pojistky Nedostatečné napětí Zajistěte dostatečné napětí Vypadl přerušovač zemního obvodu Nahoďte / zkuste jiný výstup Copyright 2008 VARO P a g e 8

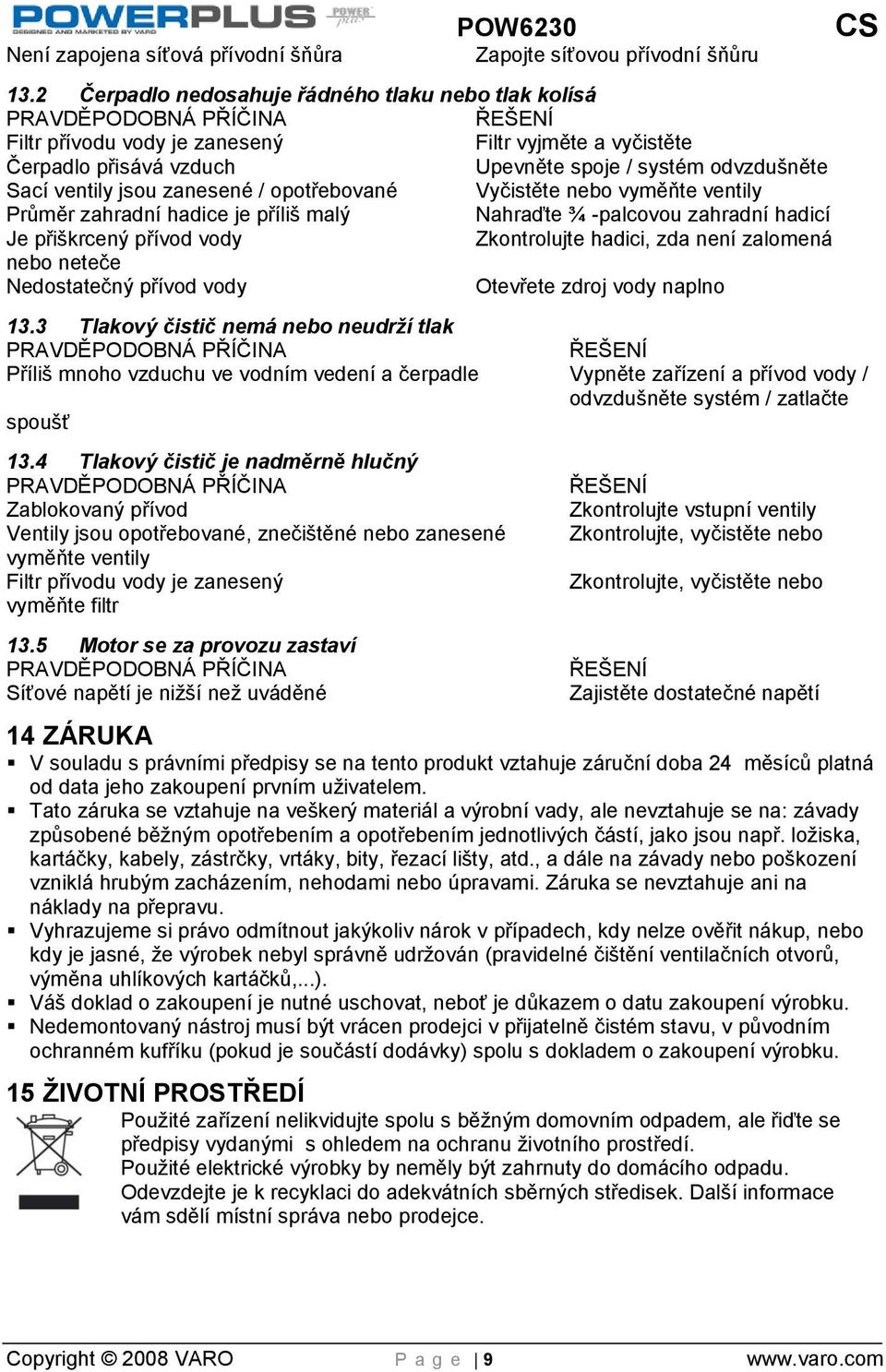

9 Není zapojena síťová přívodní šňůra POW6230 CS Zapojte síťovou přívodní šňůru 13.2 Čerpadlo nedosahuje řádného tlaku nebo tlak kolísá PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ Filtr přívodu vody je zanesený Filtr vyjměte a vyčistěte Čerpadlo přisává vzduch Upevněte spoje / systém odvzdušněte Sací ventily jsou zanesené / opotřebované Vyčistěte nebo vyměňte ventily Průměr zahradní hadice je příliš malý Nahraďte ¾ -palcovou zahradní hadicí Je přiškrcený přívod vody Zkontrolujte hadici, zda není zalomená nebo neteče Nedostatečný přívod vody Otevřete zdroj vody naplno 13.3 Tlakový čistič nemá nebo neudrží tlak PRAVDĚPODOBNÁ PŘÍČINA ŘEŠENÍ Příliš mnoho vzduchu ve vodním vedení a čerpadle Vypněte zařízení a přívod vody / odvzdušněte systém / zatlačte spoušť 13.4 Tlakový čistič je nadměrně hlučný PRAVDĚPODOBNÁ PŘÍČINA Zablokovaný přívod Ventily jsou opotřebované, znečištěné nebo zanesené vyměňte ventily Filtr přívodu vody je zanesený vyměňte filtr 13.5 Motor se za provozu zastaví PRAVDĚPODOBNÁ PŘÍČINA Síťové napětí je nižší než uváděné ŘEŠENÍ Zkontrolujte vstupní ventily Zkontrolujte, vyčistěte nebo Zkontrolujte, vyčistěte nebo ŘEŠENÍ Zajistěte dostatečné napětí 14 ZÁRUKA V souladu s právními předpisy se na tento produkt vztahuje záruční doba 24 měsíců platná od data jeho zakoupení prvním uživatelem. Tato záruka se vztahuje na veškerý materiál a výrobní vady, ale nevztahuje se na: závady způsobené běžným opotřebením a opotřebením jednotlivých částí, jako jsou např. ložiska, kartáčky, kabely, zástrčky, vrtáky, bity, řezací lišty, atd., a dále na závady nebo poškození vzniklá hrubým zacházením, nehodami nebo úpravami. Záruka se nevztahuje ani na náklady na přepravu. Vyhrazujeme si právo odmítnout jakýkoliv nárok v případech, kdy nelze ověřit nákup, nebo kdy je jasné, že výrobek nebyl správně udržován (pravidelné čištění ventilačních otvorů, výměna uhlíkových kartáčků,...). Váš doklad o zakoupení je nutné uschovat, neboť je důkazem o datu zakoupení výrobku. Nedemontovaný nástroj musí být vrácen prodejci v přijatelně čistém stavu, v původním ochranném kufříku (pokud je součástí dodávky) spolu s dokladem o zakoupení výrobku. 15 ŢIVOTNÍ PROSTŘEDÍ Použité zařízení nelikvidujte spolu s běžným domovním odpadem, ale řiďte se předpisy vydanými s ohledem na ochranu životního prostředí. Použité elektrické výrobky by neměly být zahrnuty do domácího odpadu. Odevzdejte je k recyklaci do adekvátních sběrných středisek. Další informace vám sdělí místní správa nebo prodejce. Copyright 2008 VARO P a g e 9

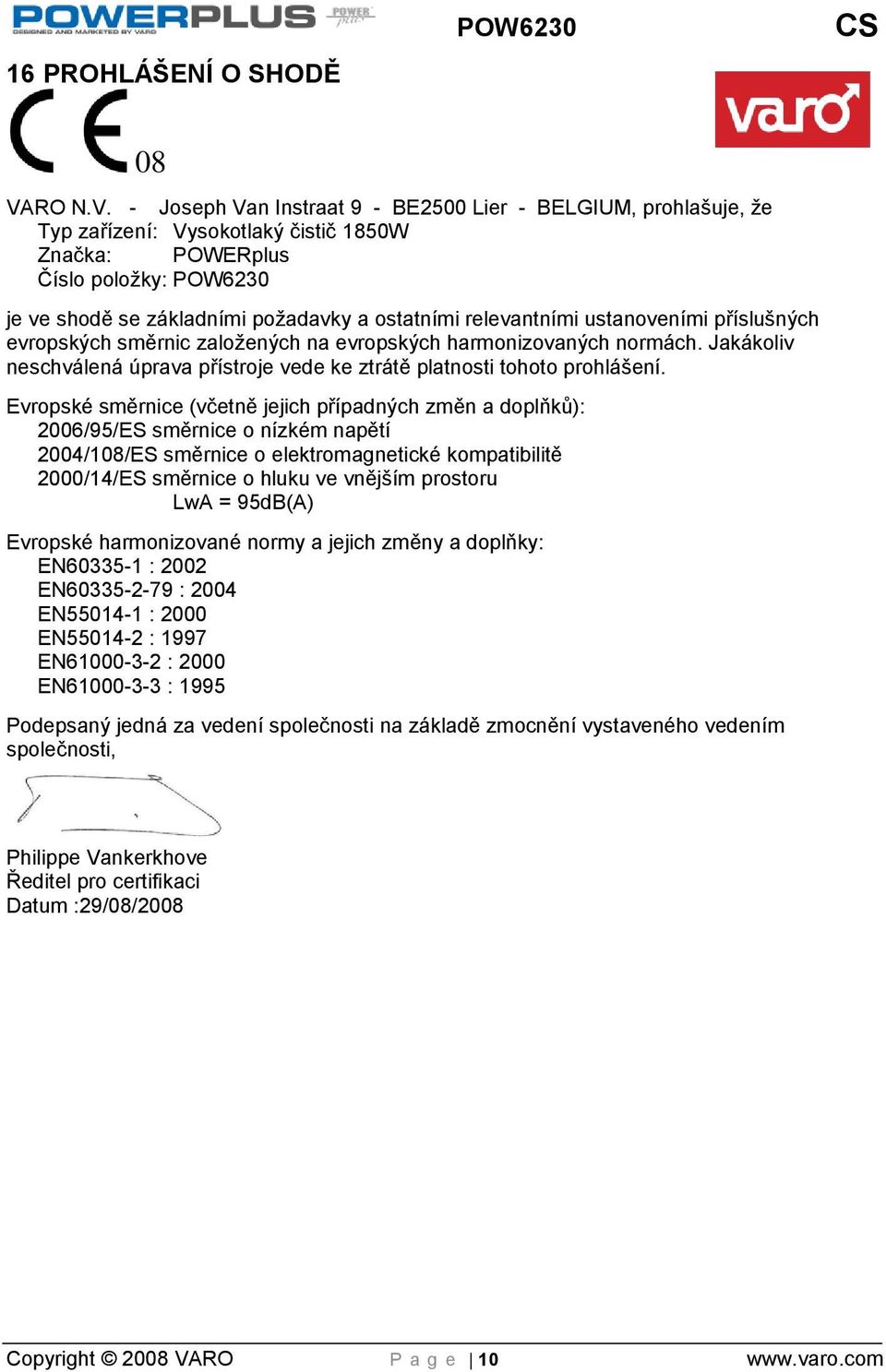

10 16 PROHLÁŠENÍ O SHODĚ POW6230 CS 08 VARO N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, prohlašuje, že Typ zařízení: Vysokotlaký čistič 1850W Značka: POWERplus Číslo položky: POW6230 je ve shodě se základními požadavky a ostatními relevantními ustanoveními příslušných evropských směrnic založených na evropských harmonizovaných normách. Jakákoliv neschválená úprava přístroje vede ke ztrátě platnosti tohoto prohlášení. Evropské směrnice (včetně jejich případných změn a doplňků): 2006/95/ES směrnice o nízkém napětí 2004/108/ES směrnice o elektromagnetické kompatibilitě 2000/14/ES směrnice o hluku ve vnějším prostoru LwA = 95dB(A) Evropské harmonizované normy a jejich změny a doplňky: EN : 2002 EN : 2004 EN : 2000 EN : 1997 EN : 2000 EN : 1995 Podepsaný jedná za vedení společnosti na základě zmocnění vystaveného vedením společnosti, Philippe Vankerkhove Ředitel pro certifikaci Datum :29/08/2008 Copyright 2008 VARO P a g e 10
