1 Obj. č: Návod na stavbu plastového plotu Plastový sloupek Deska Výztuha Krytka plastového pole Účelem tohoto návodu je popsání základních pravidel a doporučení, které je potřeba dodržovat během montáže. Tento systém je alternativním řešením k tradičnímu dřevěnému oplocení, oproti kterému nabízí řadu výhod, ke kterým patří zejména: - vysoká odolnost proti mrazu, vlhkosti a slunečnímu záření, - dlouhá životnost, - odpadá nutnost provádění prvotní i opakované povrchové úpravy, - nenáročnost na údržbu, - velmi nízká hmotnost Skladování Lamely, profily a sloupky jsou obvykle dodávány v balících v polyetylenovém obalu nebo volně. Musí být ukládány na vodorovné ploše, nejlépe podložené kousky dřevěných trámků s roztečí max. 50 cm. Balíky s lamelami můžou být ukládány na sebe do maximální výšky jednoho metru. Za horkého počasí se doporučuje otevřít obaly na obou koncích balíku, aby bylo umožněno jejich provětrávání. Obklady ani profily se v žádném případě nesmí skladovat na přímém slunci, aby nedošlo k jejich deformaci. Bezpečnost při práci Při manipulaci s materiálem a při montáži je třeba dodržovat obecná bezpečnostní pravidla. Při používání elektrického nářadí, pily nebo úhlové brusky, je nutné používat ochranné brýle a vhodný pracovní oděv a obuv. Popis profilů Stavebnice plastového plotu je systém dutých plastových profilů, které slouží k montáži lehkých plotových staveb, balkónů, zábradlí, pergol, lavic, různých stěn a ohrad. Plastové profily jsou vyráběny technologií vytlačování z houževnatého PVC s dlouhou životností a vynikající odolností povětrnosti. Materiál se používá i pro výrobu vytlačovaných profilů k výrobě plastových oken. Montáž stavby plotu je jednoduchá a rychlá s minimální náročností na prostor, vybavení nářadí a odbornost montážníků.

2 Jednotlivé díly stavebnicového systému DPP 100 KV x 30 mm VPK 110 deska plastového pole kryt sloupku plotu víko plastového krytu sloupku KSP x110 mm KDL 30 kryt sloupku plotu krycí a distanční lišta Výztuha ocelový jekl 25x25 pozinkovaný. *ocelová výztuha není nutná, výrazně však přispívá ke stabilitě plotu. U roztečí sloupku nad 1 m doporučujeme výztuhu vždy použít. Při montáži izolátorů a vodiče je vhodné opatřit plot rovněž výztuhou. Montáž plastového plotu Montáž plastového plotu je znázorněna na obr. 1 a obr. 2 v 7 krocích: 1. Nařezání, orientace a přiložení profilů KSP 110 k trubce. 2. Zaklesnutím protilehlých zámků profilů KSP 110 na obvodu trubky se dosáhne složení plastového krytu sloupku a vzniku 4 drážek po stranách krytu. 3. Nařezání prvních distančních lišt KDL 30, jejich zasunutí do drážky krytu sloupku. 4. Nařezání prvních desek plotových polí DPP 100, zasunutí jejich konců do drážek krytu sloupku a srovnání desek včetně složeného krytu sloupku do osy plotu, dále pak vrtání děr pro zajišťovací samořezné šrouby. 5. Zajištění správné polohy krytu sloupku samořeznými šrouby, nařezání a zasunutí dalších distančních lišt KDL 30 a desek DPP 100. Takto střídavě opakujeme až do dosažení správné výšky plotového pole. 6. Zasunutí krycích lišt KDL 30 do protilehlých drážek krytu sloupku z pohledových stran plotu. 7. Překrytí vrcholu sloupku víkem VPK 110 a jeho fixace pomocí lepidla na plasty.

3 UPOZORNĚNÍ: Kovové sloupky nejsou součástí dodávky. Podklad sloupků musí být bezpodmínečně rovný a pevný pro pevnou fixaci sloupku a distančních lišt. Pokud je vzdálenost mezi sloupky větší než 1m, doporučujeme použít výztuhu pro lepší stabilitu. Maximální doporučená vzdálenost mezi dvěma sloupky je 3m. V případě instalace elektrického ohradníku na plastové oplocení, používejte rovněž výztuhy. Oplocení není stavěné na větší tah či jinou mechanickou zátěž. Nepokládejte na plot žádné těžké předměty, nepoužívejte jako vodič drát, který se příliš silně dopíná.

4

5 Variantní půdorysné provedení plastového plotu Konstrukce plastového krytu sloupku umožňuje variantní půdorysné provedení stavby plotu: Závisí to pouze na konkrétním použití 4 drážek plastového krytu sloupku. Pohledové variantní provedení plastového plotu Pohledové variantní provedení stavby plotu podle následujícího obrázku závisí na počtu plotových polí. Plot může být tvořen například nejlevnější a nejméně pracnou variantou 1-2 samotnými deskami plotových polí DPP 100 zasunuté do drážek sloupků v horizontální poloze a to s ocelovou výztuhou nebo bez ní, nebo jakýmkoliv vyšším počtem až do vzniku plotu bez mezer. Variantní pohledové provedení plastového plotu Pohledové znázornění možností řešení terénních nerovností v konstrukci plotu, plotová pole složena v horizontálních DPP 100 se základovým soklem nebo bez něj.

6 Lišta musí zcela dosednout na zpevněný a rovný podklad

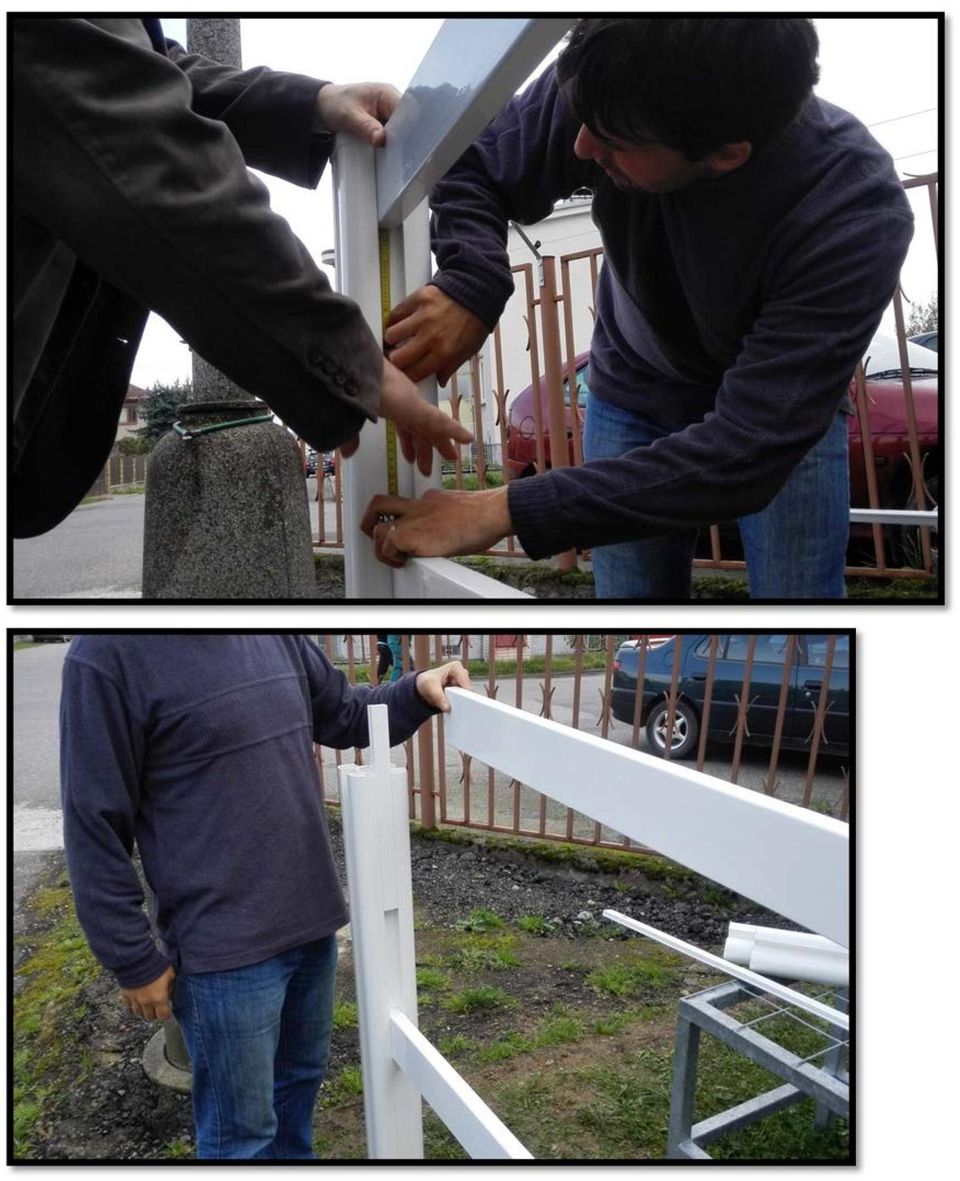

7 Distanční lišta se do sloupku zasouvá vždy shora, nelze jí volně přiložit. Mezi deskou plotového pole a sloupkem, by měla být cca 2 mm mezera.

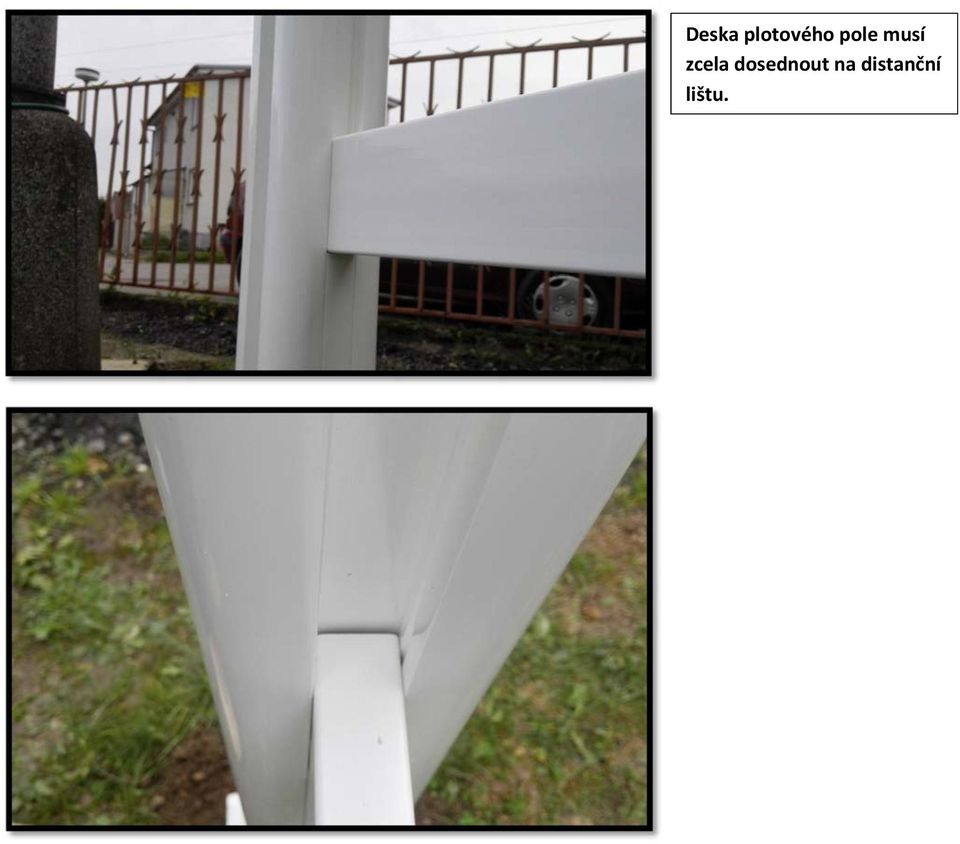

8 Deska plotového pole musí zcela dosednout na distanční lištu.

9

10 Výztuha se jednoduše uřízne podle délky plotového pole a zasune.

11 V případě svažitého terénu lze desku plotového pole pod odpovídajícím úhlem zkosit.

12 Hotový plot lze opatřit elektrickým ohradníkem. Vodič nenapínejte příliš silně. Nedoporučujeme také používat drát.

13 Likvidace: Po uplynutí životnosti, nebo v okamžiku, kdy další opravy jsou neekonomické, likvidují se části po celkové demontáži s ohledem na dodržení předpisů pro ochranu životního prostředí. Kovové části se roztřídí podle druhů kovů a nabídnou se k odprodeji organizaci zabývající se sběrem druhotných surovin. Části z umělých hmot a ostatních materiálů, které nepodléhají přirozenému rozkladu se roztřídí a odevzdají organizaci zabývající se sběrem těchto materiálů.
