1 ISO sekční vrata Výrobek firmy ALPHA Deuren International BV. Bau muster Zertifizierung geprüft

2 Vše v jednom Moderní koncepce vrat vysoká kvalita optimální technika široká paleta barev výrobek pro každý otvor

3 ISO sekční vrata jsou vyvíjena a vyráběna pomocí nejmodernějších technik. Co se týká zpracování, jsou robustní a vysoce kvalitní. Koncové kryty a zesilující profily jsou z eloxovaného hliníku. I neviditelné části, jako např. dostatečně dimenzovaný profil u podlahy jsou eloxovány. Použitím vrcholového profilu z eloxovaného hliníku, který je dodáván v různých výškách, sednou ISO sekční vrata vždy. Díky tomuto jsou ISO sekční vrata vysoce kvalitní výrobek s dlouhou životností jak z hlediska estetického a tepelně-technického tak také konstrukčního. Je možné je integrovat do nejmodernějších architektonických projektů a jsou v naprostém souladu s aktuálními technickými požadavky v oblasti bezpečnosti a užitnosti. ISO sekční vrata je možné ovládat buď manuálně nebo elektrickým pohonem.

4

5 Výrobní metody a metody opracování High-tech Trvanlivá a efektivní řešení Jako výrobce průmyslových vrat jsme již dlouhá léta aktivní v oblasti vývoje a výroby ISO sekčních vrat, která v oblasti designu a účelnosti určují trend. Panely ISO vrat a vodící kolejnice jsou vyráběny a montovány na míru ve vysoce moderní výrobě, která je řízena automaticky a dle objednávky. Potřebné soustavy pružin jsou sestavovány ve vlastní firmě. Potřebné součásti jsou zhotovovány pomocí speciálních nástrojů (vlastnictví výrobce) u specializovaných dodavatelů. Systémy EDV koordinují průběh výroby tak, že mohou být komponenty vrat zabaleny na místě uskladnění tak, že jsou ihned připraveny k odeslání. Alpha Deuren International B.V. patří k velkým evropským výrobcům hliníkových sekčních vrat a ISO sekčních vrat. Do výrobního programu patří také garážová vrata s tímto konceptem. Všechna vrata mají zkušební razítko TÜV-NORD. Pro Váš provoz a montáž dodáme velmi obsáhlou dokumentaci.

6 Bau muster geprüft Zertifizierung

7 Bezpečnost a certifikace Standard pro budoucnost absolutně ve shodě s normou EN Bezpečnost při použití hraje ve fázi vývoje rozhodující roli. ISO sekční vrata mohou být * vypnuta: pojistkou proti přetržení pružin vodícími kolejnicemi, které jsou uspořádány tak, že jsou optimálně zajištěny proti vykolejení kladek a vložení rukou dovnitř záchytným zařízením, reagujícím na přetržení lana a pružiny, kterým může být zamezeno nekontrolovanému zavření vrat systémem, který vyrovnává hmotnost, je řízen torzními pružinami, a zajišťuje optimální, manuální komfort obsluhy systémem vedení lan, který je integrován do vodících kolejnic a tím vylučuje zranění systémem rozeznávajícím překážku na spodní straně vrat u elektricky poháněných vrat. Jakmile je rozeznána překážka, bezprostředně se pohyb vrat zastaví. ovládacím systémem, který je poháněn manuálně nebo elektricky, a zaručuje bezproblémové komfortní užívání. Samozřejmě jsou ISO sekční vrata podrobena testu trvanlivosti. Při tomto testu dělají zkoušené modely pohybů otevření/zavření, po kterých jsou posouzeny znalcem. Všechna ISO sekční vrata mají povolení TÜV-NORD x *některé zmíněné bezpečnostní systémy je možné dodat opčně. Každý systém vrat je absolutně ve shodě s normou EN

8

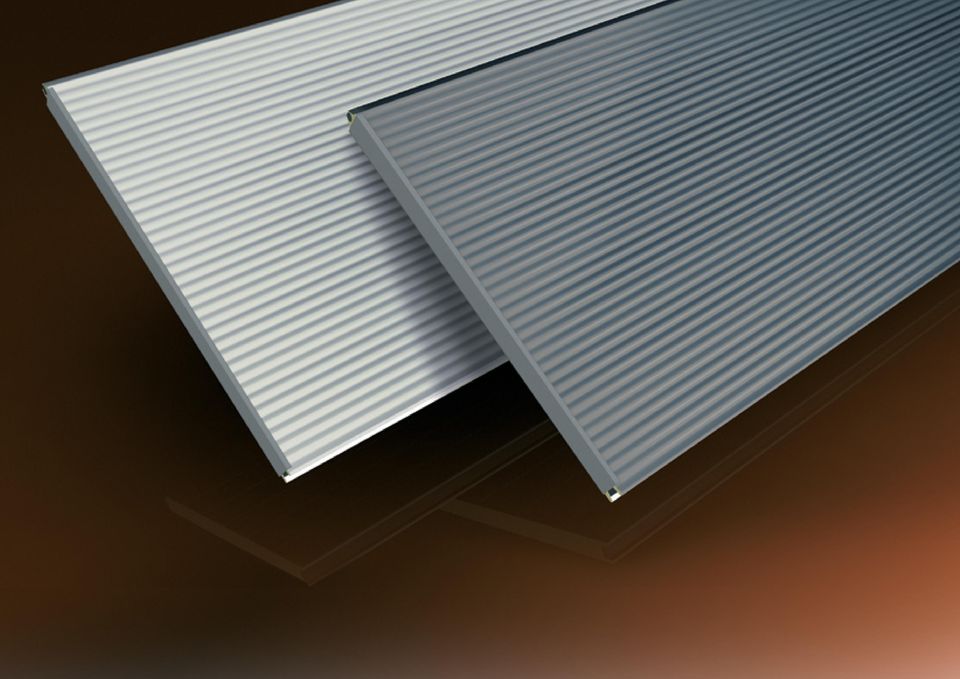

9 Mikroprofilace Struktura panelu pro budoucnost Díky optickým vlastnostem mikroprofilového ocelového plechu jsou ISO sekční vrata velmi vhodná pro použití v moderní průmyslové architektuře. Budově propůjčí nezapomenutelný vzhled. Panely, které se používají pro výrobu ISO sekčních vrat, jsou vyráběny firmou Thyssen Krupp Hoesch Bausysteme podle tzv. principu sendvič. Konstrukce se skládá z ocelového plechu tvrdé pěny - ocelového plechu, přičemž je polyuretanová tvrdá pěna bez HFCKW přilepena na obou stranách s pozinkovaným ocelovým plechem. Mikroprofil se nanáší na hladký plech, čímž vznikne stylový, optický efekt. Na ocelový plech může být nanesena akrylová vrstva, kterou lze vybrat v rozsáhle paletě barev RAL. Tento inovační a ojedinělý panel disponuje vynikajícími, zvukově izolačními a tepelně izolačními vlastnostmi a je vysoce odolný vůči povětrnostním vlivům.

10

11 Barevná paleta pro jakýkoli architektonický požadavek vhodná barva Opticky mohou být ISO sekční vrata uzpůsobena vašemu požadavku. *RAL 9002 a RAL 9006 jsou standard, zbývající nabízené barvy jsou upřednostňovány. RAL 9010 RAL 9002 RAL 7044 Pro dokončení ISO sekčních vrat s panelem z mikroprofilu nabízíme devět barev RAL naše nabízená barevná kolekce *. Vašim barevným představám neklademe žádné hranice, povrchová úprava dalšími barevnými vzorky je rovněž možné. RAL 9006 RAL 9007 RAL 7016 RAL 5010 RAL 5003 RAL 1021 RAL 3000 RAL 6009

12

13 Okna a tabule Kvalita, funkčnost a izolace Pro lepší průchod světla mohou být opatřena ISO sekční vrata různým prosklením. Standardní tvary plastových oken jsou podélné s rovnými nebo zaoblenými rohy. Vhodné jsou izolační dvouvrstvé okna. Pro lepší zabezpečení proti vloupání lze opčně dodat pravoúhlá okna se zaoblenými rohy. Výška těchto oken činí pouze 150 mm. Průhledové části z hliníku jsou eloxované, pravoúhlé a jsou vhodné pro jednoduché nebo dvojité prosklení, na přání je možné provést matné provedení. Použitím opčních kulatých oken získají Vaše ISO sekční vrata velmi individuální design.

14 Standardní provedení oken

15 Design Kreativní uspořádání oken zesílí identitu budovy. Zabezpečení proti vloupání Minimální nebezpečí vloupání díky použití oken s omezenou výškou.

16

17 Vchodové a boční dveře oddělený průchod pro osoby a zboží Vchodové dveře jsou integrovány do sekčních vrat. Pokud je k dispozici dostatek místa mohou být vedlejší dveře zabudovány do pevného bočního prvku. Vchodové dveře nebo vedlejší dveře minimalizují počet nezbytných pohybů ISO sekčních vrat. Integrované vchodové dveře jsou v provedení DIN-levé nebo DIN-pravé, otevírají se ven a zavírají se automaticky. Vedlejší dveře jsou v provedení DIN-levé nebo DIN-pravé, otevírají se ven nebo dovnitř a zavírají se automaticky. U elektricky ovládaných ISO sekčních vrat je spuštění vrat možné jen tehdy, pokud jsou vchodové dveře úplně zavřeny. Praktické je, zohlednit při plánování dostatečně široký otvor, kde se umístí vrata a vedlejší dveře nebo další boční dveře. Samostatné vedlejší dveře jsou z hlediska bezpečnosti a statiky nejlepším řešením. Co se týká statiky, preferují se hliníková sekční vrata bez integrovaných vchodových dveří. ISO sekční vrata bez integrovaných skluzových dveří je třeba z hlediska statiky preferovat. Rozměry integrovaných vchodových dveří jsou závislé na rozměrech ISO sekčních vrat.

18

19 Odolnost vůči povětrnostním vlivům použitelnost v každém klimatu Přední a zadní plechy ISO sekčních vrat jsou tepelně izolovány tvrdou polyuretanovou pěnou. Vlivem toho mají vrata výborné tepelné a zvukové izolační vlastnosti. Tvarové uspořádání a volba materiálu horní, dolní a boční izolace zamezují průniku vlhkosti a průvanu ve vratech. *Použití zesilujících profilů je závislé na konfiguraci vrat a je stanoveno výrobcem.

20

21 Dokončení křídel vrat a chod vrat Kvalita a detail dělají rozdíl Křídla ISO sekčních vrat se vyznačují velmi pečlivou a kvalitativně dlouhověkou konstrukcí. Použité utěsňovací profily odolné vůči UV záření jsou zhotoveny z gumy vynikající kvality. Promyšlené tvarování gumového těsnění zaručuje dostatečné utěsnění vlhkosti a větru při zavření otvoru vrat. Boční závěsy s nastavitelnou pojezdovou kladkou zaručují téměř bezhlučné a přesné vedení vrat. Při montáži různých komponent se používá robustní, pozinkovaný upevňovací materiál. ISO sekční vrata jsou i v detailech kvalitní.

22 Dokončení křídel vrat a pohon Kvalita a detail dělají rozdíl cca. 25 µm povrstvení polyuretanem A vrstva zinku Z 275 gr/m 2 B ocelový plech 0,5 mm C vrstva zinku Z 275 gr/m 2 D natření základovou barvou E F cca. 39 mm polyuretanového tvrdého jádra FCKW- a bez H-FCKW, hustota = 40 kg/m 3 A B C D E F
